Укладка теплого пола
Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов
Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой
Укладка кабеля
Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.
На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.
Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.
Укладка кабельного теплого пола с отступами
Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.
Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.
Укладка нагревательного мата
Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.
Разворот нагревательного мата при укладке
Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.
Укладка стержневого пола
Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.
Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.
Стержневой теплый пол
После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.
Отсутствие гидравлического испытания системы после ее монтажа
Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.
Читайте так же:
Как укоротить кабель теплого полаХвойные
Теплый пол – это уже не роскошь, а часто вынужденная необходимость многих людей, потому как зимы у нас холодные, а застройщики редко беспокоились о том, чтобы всем было тепло.
Так что лучше всего, чтобы еще до монтажа теплого пола его длина была учтена, потому как укорачивать кабель стоит только в крайних случаях. Так что заранее учитывайте, что обогревается только та часть, на которой нет мебели, и старательно измеряйте все параметры комнаты.
Но если все же случилась какая-то ошибка и не все было учтено, то порой нужно укорачивать кабель теплого пола.
Но, перед тем, как это осуществлять, вы должны узнать, что производители не поддерживают такую идею и настоятельно не рекомендуют самостоятельно укорачивать кабель теплого пола. Так что если у вас была действующая гарантия на такой пол, то ее действие автоматически заканчивается, когда вы решаете укорачивать кабель теплого пола.
Не стоит об этом забывать.
Что же до самого процесса, то постарайтесь сделать его не самостоятельно, а все же довериться рукам профессионала. Найдите хорошего мастера, который поможет правильно обрезать кабель, чтобы потом не произошло замыкания, и чтобы вся конструкция не сгорела.
Но все же, если вы решили сделать это самостоятельно, то, после того, как обрезали сам провод, поставьте в месте разреза резистор, который будет ограничивать ток.
Нужно это обязательно сделать, потому, как когда кабель обрезается, сопротивление у него значительно уменьшается, ввиду чего ток увеличивается.
Также очень важно правильно подобрать резистор, потому как если его номинал не будет соответствовать сопротивлению, которое было присуще куску провода, что отрезали, то снова-таки могут возникнуть проблемы, из-за чего менять придется уже всю конструкцию. Варианты внутренней отделки бани. Варианты внутренней отделки бани
Варианты внутренней отделки бани
Мультизональные кондиционеры
Монтаж на полистирольную основу
- Специалисты оценивают полистирольную основу как самую оптимальную.
- Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
- Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
- Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
- На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
- Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.
Совет
При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.
- Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
- Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.
Важно
Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.
Любую ошибку с водяными тёплыми полами легко исправить
Ошибка думать, что если будут проблемы с тёплыми полами, то всё легко исправить. Трубы водяного тёплого пола заливаются стяжкой и что-то исправить будет очень сложно и дорого.
Как правило, проблемы с тёплыми полами появляются тогда, когда вся отделка уже сделана. Ломать её не вариант. А например, мощности водяного тёплого пола не хватает… Или тёплые полы греют неравномерно…
Тут как в пословице: семь раз отмерь, один раз отрежь.
Семь раз подумайте и примите решение, как правильно сделать тёплые полы. Или закажите техническое решение для системы отопления у Александра Кузнецова.
Он сделает расчёты и нарисует систему отопления так, что по его решению, вы сможете даже своими руками сделать отопление и всё будет работать.
Стоимость проекта 100 рублей за один квадратный метр отапливаемой площади пола.
Отправьте ссылку на эту статью своему знакомому, который строит дом. Возможно, эта статья сэкономит его время и деньги. Если поделитесь статьёй в соцсетях, то респект вам и уважуха!
Инфракрасный стержневой пол
Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:
- При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
- Не является источником электромагнитного излучения.
- Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.
Схема монтажа теплого стержневого пола
Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.
Технические параметры стержневого теплого пола
Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.
Укладка тепловых элементов
Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.
Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.
Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования
При покупке кабеля следует обратить на это внимание.
Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.
Как проложить греющий кабель снаружи трубы
Для монтажа по наружной стороне вам понадобятся:
сам кабель
алюминиевый скотч
Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.
нейлоновые стяжки
теплоизоляция
Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.
Ошибка №6
При этом нет нужды обматывать всю трубу целиком.
Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.
Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.
В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.
Далее необходимо закрепить кабель.
Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.
Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.
Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.
Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.
При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.
Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.
Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.
В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.
Поверх кабеля приклеивается еще один слой фольгированного скотча.
После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.
Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.
Теплоизоляционный шов заделывается армирующим скотчем.
Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.
Инфракрасная плёнка
Монтаж начинается с грунтовки, гидроизоляции и укладки подложки на основание. Для гидроизоляции используют полиэтиленовую плёнку, толщиной 0,2 мм, она настилается внахлёст 10-15 см, с таким же припуском на стены. Стыки проклеивают скотчем.
По объективным причинам, для подложки можно использовать только три вида теплоизоляторов:
- Экструзионный пенополистирол (Пеноплекс);
- Сшитый пенополиэтилен;
- Пробковый агломерат.
От всех остальных материалов данной группы, эти три выделяются высокой упругостью и твёрдостью. Другими словами, они не сминаются после длительного сдавливания.
По физическим показателям их свойства примерно идентичны. Но вот при сравнении по другим критериям, разница ощутима. В частности, Пеноплекс абсолютно не устойчив к действию большинства бытовых растворителей (ацетон, 646, уайт-спирит и пр.). А пробковые материалы, плохо сопротивляются биологическим разрушающим факторам – грибок и плесень. Частично эту проблему решают путём добавления в пробковый агломерат связующих на основе битума или резины. А вот с растворимостью пенополистирола, ничего поделать нельзя.
Подложки выпускаются в рулонах или матах. Толщина материала должна быть 6-10 мм. Перед использованием, подложка должна отлежаться при комнатной температуре в течение суток. Укладывают её на основание, фиксируя двухсторонним скотчем, с таким расчётом, чтобы до стены оставался промежуток 10-15 мм. Между собой листы проклеивают скотчем.
Работа с плёнкой
Инфракрасная плёнка может быть приобретена в коробочной версии или вразброс. В первом случае, в упаковке находятся:
- Терморегулятор;
- Термодатчик;
- Нагревательная плёнка;
- Битумная изоляция;
- Обжимные клеммы;
- Кабеля и провода.
Весь комплект рассчитан на определённую площадь и включает всё необходимое. При самостоятельной комплектации, необходимо предусмотреть совместимость приобретаемого оборудования.
В цене комплекта плёночного тёплого пола основную роль играет терморегулятор – от 2200 р в комплекте с термодатчиком, и сама плёнка ≈ от 1000 р/м2. На стоимость плёнки существенное влияние оказывает мощность и площадь рулона.
Перед началом работ, следует разметить на полу места, где будут размещены нагревательные элементы
ВАЖНО: под стационарной мебелью и крупногабаритной бытовой техникой нагревательные элементы не укладывают. Это необходимо для предупреждения локального перегрева плёнки с её последующим выходом из строя
Плёнку укладывают, обрезая полосы необходимой длины по «линии отреза»
Очень важно, чтобы не было нахлёстов
Все отрезы соединяют в единую электрическую цепь, руководствуясь инструкцией от производителя. Все контакты тщательно герметизируются посредством битумного изолятора. Кабель питания подводят к месту размещения терморегулятора.
Устанавливают термодатчик. Его требуется разместить под плёнкой в таком месте, где над ним не будет карбонового нагревательного слоя
ВАЖНО: под термодатчик, провода и силовые кабеля, в подложке вырезается канавка. После укладки в канавку всех комплектующих, она закрывается скотчем
На стене вырезают штробу и в неё укладывают проводку, подводя её к терморегулятору.
Подключают питание и термодатчик согласно инструкции от производителя. Для проверки правильности сбора системы, её включают на 1-2 минуты. Если плёнка излучает тепло, то всё в порядке и можно приступать к укладке напольного покрытия.
Напольное покрытие пленочного пола
С этим пунктом есть небольшие расхождения в подготовительных работах. В частности ламинат, можно монтировать прямо на плёнку, предварительно укрыв её слоем полиэтиленовой гидроизоляции.
Под мягкие напольные покрытия требуется уложить слой фанеры. Она предохранит от повреждения плёнку во время эксплуатации. Фанера используется 8-10 мм.
Теплые полы от батареи в квартире
Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.
В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.
Часто встречающиеся проблемы
При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:
- Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
- Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
- Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.
Решение проблем с монтажом водяного теплого пола в квартире
При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.
Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.
Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

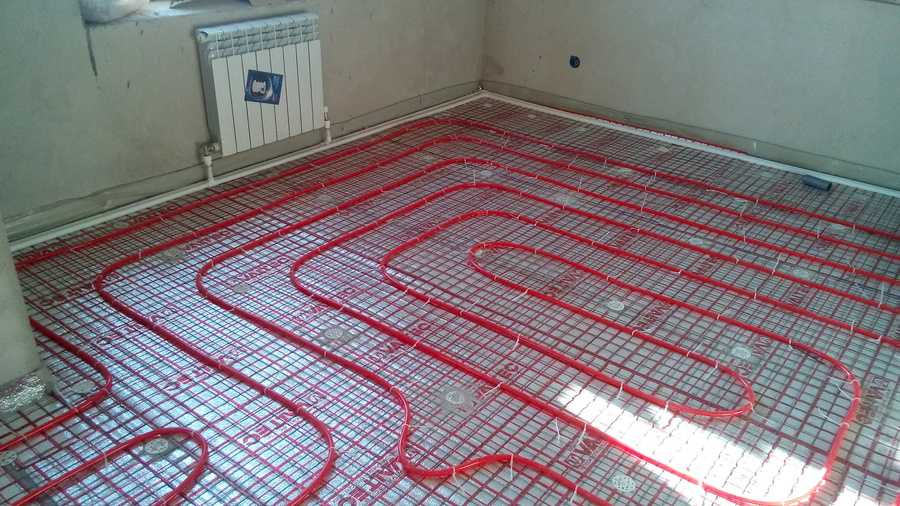

Водяной пол
Водяной тёплый пол — трубопровод, размещённый по схеме «змейка» или «улитка», по которому циркулирует теплоноситель. В комплект входит циркуляционный насос и коллекторная группа. Чаще конструкция заливается бетонной стяжкой, поэтому имеет большой вес.
Модель будет выгодной в плане экономичности для частных строений с большими площадями, особенно при наличии автономного котла. В квартирах многоэтажного дома такие полы установить не возможно, так как требуется разрешение на их монтаж, и подключение к центральному отоплению.
Получить такое разрешение трудно, так как это отрицательно сказывается на работе отопительной системы всего дома. Кроме того, есть риск подтопления соседей, в случаи протечки трубопровода.
Плюсы гидрополов — эффективность и экономичность. Они не сушат воздух, и могут быть единственным отопительным прибором в доме. При их возведении не нужно продумывать расстановку мебели заранее, так как на них можно ставить тяжёлые предметы. Кроме того, в плане пожарной опасности, они являются самыми безопасными. Срок службы 50 лет.
Какой пол лучше выбрать: электрический или водяной?
На каждый тип тёплого пола возложены свои функции, с которыми они прекрасно справляются.
Выбирать водяное отопление следует при наличии больших площадей, более 100 м2. Несмотря на дорогой монтаж водяного пола, он быстро окупается в процессе эксплуатации. Средний срок окупаемости составит 3 года. А вот эксплуатация электрического отопления для больших помещений выйдет намного дороже.
Для обогрева небольших площадей лучше выбирать электрические полы. Они проще в установке, особенно инфракрасные, и их монтаж обойдётся недорого.
Кроме того, надо учитывать единственным источником тепла будет система или нет. Если он будет основным отоплением, то лучше выбирать водяную или мощную кабельную конструкцию, они качественные и надёжные. А для дополнительного обогрева идеально подойдет плёнка или маты.
Оформление завершающего этапа монтажа
В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.
Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.
Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.
Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.
Из-за чего может возникнуть неисправность теплого пола
Для полов с электрическим подогревом особенно важно соблюдать схемы монтажа, которые разработаны самими производителями. Это – одно из условий не только бесперебойного функционирования пола, но и безопасности жителей квартиры
Если же монтаж был выполнен в полном соответствии с нормами, а не обеспечивается должный уровень обогрева или его вообще нет, значит, ищем причину неисправности. Разберем наиболее часто встречающиеся:
- отсутствует электропитание;
- поломан или некорректно работает блок управления. Следует отметить, что зачастую при этом не отключается теплый пол;
- поврежден греющий кабель для теплого пола.
Выявить, в чем же причина поломки без соответствующих инструментов вряд ли получится, поэтому имейте под рукой хотя бы мультиметр или индикатор-отвертку.
