Экономичный электрический котел для отопления частного дома

Полезные рекомендации

При выборе отопительного оборудования в первую очередь следует рассматривать такие параметры как экономичность и надежность. Электрические аппараты могут использоваться как основные либо дополнительные источники тепла. Это надежные, компактные и экономичные приборы, которые устанавливаются на полу или крепятся на стену. Они оборудованы датчиками, которые автоматически поддерживают в помещении заданную температуру.

При желании помещение можно оборудовать GSM-модулями, которые позволят удаленно включать и отключать котел. Для повышения эффективности отопительной системы может быть использована управляющая автоматика.

Она состоит из следующих элементов:

блок пускателя;
блок управления;
защита от скачков напряжения.

ТЭНовые модели, по сравнению с электродными, дешевле и способны функционировать с различными теплоносителями. Однако нагревательные элементы со временем покрываются накипью, что способствует увеличению энергопотребления.

Еще одной разновидностью являются индукционные устройства. Их конструкция не предполагает наличия нагревательных элементов. Принцип работы основан на магнитной индукции. По экономичности такие модели занимают лидирующие позиции, но стоят дорого. Поэтому, если отталкиваться от соотношения цена-качество, предпочтение стоит отдавать электродному оборудованию.

Особенности отопления дома электроэнергией

Если не принимать во внимание эксплуатационные затраты, выбор в пользу такой системы обогрева можно охарактеризовать только положительно:

Не требуется дымовая труба.
Отсутствует риск возгорания (при условии соблюдения правил подключения), взрыва и отравления газом.
Не нужны проект и разрешение государственных органов.
Полная автоматизация. В отличие от газового аналога безопасен запуск прибора при длительном отсутствии жильцов.
Теплопроизводительность регулируется в широких пределах без снижения КПД.
Котел стоит недорого.

Но есть и негативные моменты:

Высокие затраты на оплату электроэнергии.
Низкая надежность. Проложенная по воздуху электросеть является наиболее уязвимой частью инфраструктуры.

После бурь и ураганов населенные пункты остаются в первую очередь без света. Потому обходиться одним только электрическим котлом рискованно, рекомендуется дополнительно подключить к системе отопления хотя бы маломощное твердотопливное устройство в качестве резервного. Перечень агрегатов есть на сайте bigkotel.ru.

Выбор и особенности электрического котла

В процессе выбора электрокотла нужно руководствоваться тем, какая площадь нуждается в обогреве, поэтому мощность электрокотла выбирается в зависимости от площади обогреваемого помещения примерно 1 кВт на 10 м² хорошо утепленного дома с высотой потолка не более 3 м.

Наибольшей популярностью пользуются двухконтурные приборы мощностью 6-15 кВт, а среди бытовых напольных электрокотлов, большая часть которых применяется при строительстве коттеджей, наиболее популярными являются модели, чья мощность оставляет 20-30 кВт.

Принцип работы современных электрокотлов предельно прост: для нагрева теплоносителя, т.е. воды, используется принцип его ионизации.

Схема монтажа электроводонагревателя.

Суть такова, что энергия электрического тока напрямую передается молекулам теплоносителя, в результате чего его температура мгновенно возрастает. В свою очередь, отопительный прибор рассматриваемого типа весьма быстро достигает уровня своей номинальной мощности. При прекращении поступления воды по каким-либо причинам отопительный агрегат тоже сразу же прекращает работать. Благодаря этому вероятность взрыва, пожара или термического повреждения системы сводится к минимуму. Котлы рассматриваемого типа имеют разборную конструкцию, что дает возможность без особых проблем заменить старый электрод, который по каким-то причинам уже не работает, на новый.

Одним из наиболее эффективных способов снижения финансовых затрат на отопление при использовании электрокотла является принцип многотарифного учета электроэнергии. Вполне очевидным является тот факт, что потребность пользователей различных электроприборов в электроэнергии в течение суток постоянно меняется. Так, максимум потребления, когда работает множество различных приборов, приходится на периоды с 08:00 до 11:00 и с 20:00 до 22:00, полупиковые периоды — с 07:00 до 08:00 и с 11:00 до 20:00. Как раз на эти временные промежутки суток и приходится основная часть работы бытовых электроприборов и максимум промышленного потребления электрической энергии. Минимальное же потребление электроэнергии происходит ночью, т.е. с 23:00 до 06:00. Поэтому целесообразно использовать данную электроэнергию в бытовых целях, а конкретно — на отопление электрокотлом. Такой принцип распределения энергии дает возможность сэкономить до 30% в результате поддержания оптимальной температуры воздуха в помещении на протяжении суток.

Весьма эффективным и экономически оправданным является принцип комбинированного использования «ночного» тарифа при эксплуатации электродных котлов и прочих устройств. Широко практикуется использование таких комбинированных отопительных систем, как: электрокотел и газовый котел, электрокотел и твердотопливный котел. Это дает пользователям возможность минимизировать затраты природного газа и обеспечить максимальное удобство эксплуатации твердотопливных котлов.

Характеристики и принцип работы

Электродные котлы относят к отопительному оборудованию прямого нагрева. В этом случае вырабатываемое тепло направляется непосредственно к энергоносителю. Подобное свойство аппарата позволяет значительно увеличить мощность агрегата, поскольку во время передачи тепла отсутствует посредник.

Нагрев осуществляется при помощи электродов, которые погружаются в емкость, где находится теплоноситель. Электрический ток проводится через жидкость с частотой в пятьдесят Герц. Подобная частота исключает явление электролиза, таким образом, на внутренних стенках котла не образуется слой накипи. Процесс нагрева теплоносителя производится практически моментально за счет возникающего сопротивления. Сверх быстрый нагрев позволяет использовать для обеспечения дома теплом бак небольших габаритов.

Данная конструктивная особенность электродного котла позволяет заметно снизить затраты энергии, направленные на поддержание работы отопительной системы.

В среднем использование подобного аппарата позволяет уменьшить расходы электрической энергии примерно на сорок процентов, нежели в случае использования другого котла.

Устройство электродного котла довольно чувствительно к качеству воду, поэтому обычная водопроводная не может использоваться для обеспечения работы электродного котла. Так что предварительно нужно осуществить особую подготовку данного теплоносителя. Лучше всего использовать для этого антифризы, рекомендованные производителями данного оборудования.

Можно ли сделать котел своими руками

Устройство можно сделать самостоятельно, используя чертеж. Сварочных работ потребуется немного.

Основные компоненты:

Бесшовная труба из металла диаметром 57 мм с внутренней резьбой.
Термостойкое покрытие.
Патрубки для входа и выхода теплоносителя диаметром 32 мм с наружной резьбой.
Боковые заглушки из металла.
Внутренний электрод диаметром 25 мм.
Присоединительные клеммы (резьба М6), с помощью которых подключается нулевой провод и заземление.
Резиновые или паронитовые прокладки.

Резьбовые заглушки можно заменить металлическими кругами, но для этого понадобятся навыки сварщика и специальное оборудование. Кто-то вместо заглушки ставит патрубок, что позволяет сделать выход теплоносителя вверх. Электрод, расположенный внутри, следует изолировать от корпуса. Для этого используется фторопластовая втулка.

Котел может быть улучшен и модернизирован с помощью подручных материалов. Нежелательно в ходе сборки использовать разные металлы, иначе образуется гальваническая пара, то есть на одном электроде появится накипь.

Сборка выполняется по следующей инструкции:

Размечаются и отрезаются трубы для корпуса и патрубков. Они должны иметь выборки сферической формы. Это позволит обеспечить плотное прилегание к корпусу цилиндрического вида. В теле просверливаются отверстия, где будут привариваться патрубки.
Нарезается резьба. Для этого используются специальные метчики и плашки. Если под рукой материалов и инструментов нет, придется обращаться в токарную мастерскую. Там же вытачиваются заглушки, фторопластовые втулки и внутренние электроды.
К поверхности корпуса привариваются патрубки и клеммы, к ним будут подсоединяться провода.
Электрод закрепляется в заглушке и вставляется в котел.
Для окраски готового изделия подойдет эмаль, выдерживающая температуру до +120 градусов по Цельсию.

Еще один способ сборки недорогого котла.

С одной стороны в муфту вставляется электрод, а с другой ставится заглушка.

Для корпуса котла понадобятся тройник и металлический бочонок с внешней резьбой.

Сверху осталось закрепить диэлектрическую вставку.

После завершения работы проверяется проницаемость сварных швов. Простого заполнения системы водой будет недостаточно, ведь уровень рабочего давления достигает 2 бара. Швы очищаются от шлаков и покрываются мыльной пеной. Далее при помощи компрессора внутри котла создается давление, и если сварной шов некачественный, то на его поверхности образуются пузырьки.

Схема последовательности подключения элементов выглядит следующим образом:

Электроустановка.
Предохранительный клапан, манометр и воздухосбрасыватель.
Шаровой кран.
Отопительные приборы.
Расширительный бачок.
Кран для опорожнения.
Фильтр сетчатого типа.
Насос.

На последнем этапе подключают провода электропитания и заземления, систему заполняют водой и производят настройку оборудования. Корректируя состав теплоносителя, котел выводят на необходимую мощность. Можно использовать обычную водопроводную воду, но в ней содержатся вредные включения, вызывающие накипь на электродах. Оптимальный вариант — сначала заполнить систему дистиллированной водой.

Для осуществления настройки понадобиться воспользоваться токовыми клещами или амперметром, а также содой, шприцем и емкостью для размешивания. Ориентировочная мощность котла, сделанного своими руками, 4 кВт, поэтому сила тока в цепи должна быть 4000 Вт / 220 В = 18 А. Амперметр подсоединяют к проводам, после чего котел включается и производится нагрев воды. В то же время подготавливается содовый раствор в пропорции 1 к 10 и добавляется в систему при помощи шприца.

После включения котла показания сначала будут меньше 18 А. Далее в теплоноситель потихоньку нужно добавить раствор соды

Важно, чтобы система заранее была прогрета. Если в качестве теплоносителя используется дистиллированная вода, процесс может занять немало времени

При показаниях на приборе 16–17 А доливка прекращается. Рейтинг настенных газовых котлов двухконтурных по надежности читайте у нас на сайте.

Расчет мощности

Если вы решили свой дом обогревать при помощи электрического котла, то в этом случае, чтобы не ошибиться при покупке с выбором установки, придется рассчитать мощность котла. Сделать это довольно просто. Чтобы узнать величину нужного вам параметра, необходимо на 10 разделить площадь, которую будет обогревать приобретаемый электрический котел. Полученный результат – пиковая мощность установки.

Не стоит пугаться цифр, которые вы получили во время расчетов. Если подсчеты показали, что в свое домовладение вам необходим котел 12 кВт. то это не означает, что агрегат круглые сутки будет потреблять столько электричества. Не нужно забывать, что при работе мощность отопительного электрокотла регулируется термостатом. Поэтому при использовании большую часть времени он будет проводить в простое.

Электрокотлы с ТЭНами

Тепловой электрический нагреватель (ТЭН) представляет собой металлическую трубку, заполненную кварцевым песком или другим керамическим изоляционным материалом. Внутри проходит спираль из вольфрама либо нихрома, концы которой приварены к металлическим контактам для подключения проводов. Классический ТЭН выполнен в форме латинской U, провода присоединяются к двум контактам на концах устройства. Более современные изделия производятся в виде стержня с одним контактом, материал трубки – нержавеющая сталь. Вторым контактом служит корпус самого ТЭНа.

ТЭН для электрического котла

Рабочая часть котла представляет собой бак для теплоносителя, в который погружены несколько ТЭНов, их количество зависит от расчетной мощности установки. Бак может располагаться в горизонтальном или вертикальном положении, принцип работы электрического котла отопления от этого не меняется. Главное, чтобы ТЭНы были полностью покрыты водой, иначе они быстро перегреются и выйдут из строя. Как правило, современные котлы укомплектованы блоком управления, следящим за температурой и давлением воды в баке с помощью датчиков. Дополнительно установка может быть оснащена собственным циркуляционным насосом. Все это оборудование находится в металлическом ящике, имеющем привлекательный эстетический вид.

Устройство электрического котла отопления

При запуске и прогреве системы контроллер включает все ТЭНы одновременно, потребление энергии в это время самое высокое. При достижении температуры, выставленной термостатом или на дисплее, нагрев прекращается и дальше температура воды может поддерживаться включением одного или двух ТЭНов. Чтобы продлить их ресурс, в системе отопления лучше использовать обессоленную или дистиллированную воду. Тогда на рабочей поверхности трубок будет меньше отложений.

Бытовой электрический отопительный котел для дома с ТЭНами имеет такие недостатки:

Длительный нагрев воды обусловлен тем, что тепло от спирали поступает не напрямую к воде, а через материал изоляции и стенки трубок.
Слой солевых отложений на трубках еще больше замедляет процесс нагрева. Отложения рекомендуется удалять не реже 1 раза в год, если конструкция котла позволяет это сделать.
Раскаленная вольфрамовая проволока достаточно быстро уменьшается в диаметре и перегорает. Долговечность работы таких котлов невелика (до 10 лет).
Самые дешевые модели агрегатов представляют собой бак, покрытый теплоизоляцией и имеющий минимум автоматики. Его придется доукомплектовать самостоятельно.
Среди всех электрических котлов данный вид имеет наибольшие габариты.

Достоинства отопительного агрегата заключаются в доступной стоимости и высокой ремонтопригодности. По этой причине его часто используют как электрический котел для отопления дачи. Если в конструкции применены нагреватели стержневого типа, то они прослужат дольше обычных, а заменить сгоревший ТЭН не представляет большой сложности.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

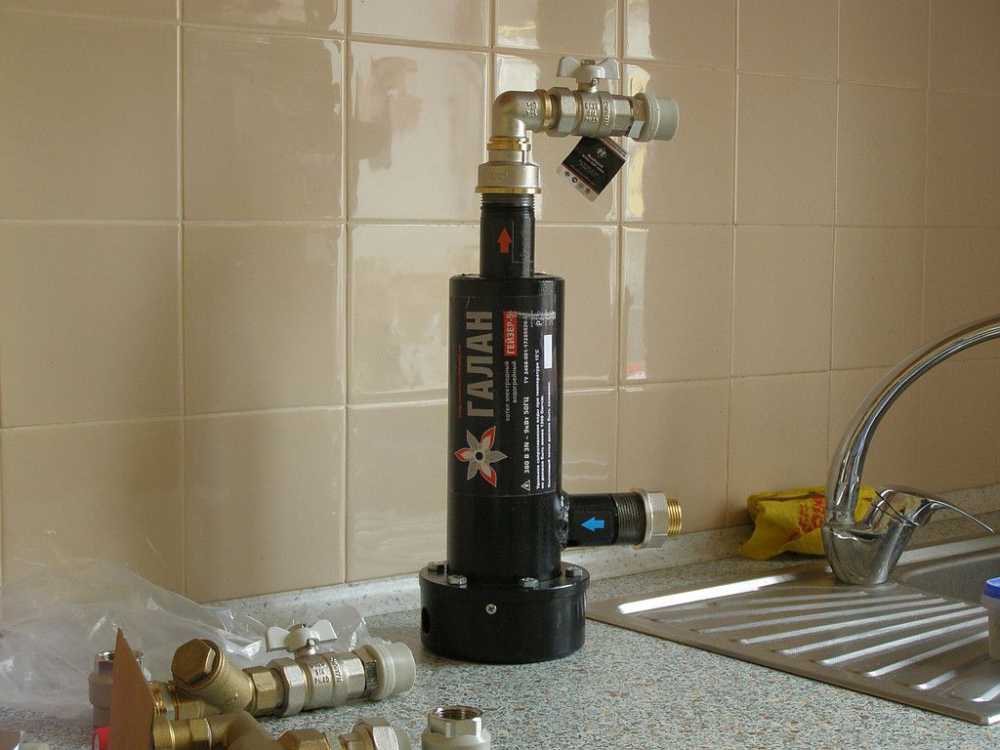

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

одноконтурные (предназначены только для отопления всего дома);
двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

настенные котлы;
напольные котлы (производятся модели большой мощности).

Другие способы повышения эффективности и экономичности отопления

Если вас интересует только вид топлива, пролистывайте сюда. Но мы считаем, что правильно начать с основ. Борьба за экономичность возможна не только через снижение потерь, но и другими способами:

правильным выбором вида и типа отопления;
соблюдением правил установки оборудования;
использованием датчиков температуры, связанных с нагревательным оборудованием;
установкой запорно-регулировочной арматуры;
монтажом энергоэффективных приборов;
своевременным техническим обслуживанием.

Виды и типы систем отопления

Правильно подобранная система позволяет использовать выбранное топливо с наибольшей выгодой.

Наглядная схема типичной однотрубной системы отопления.

Однотрубная разводка оптимальна для небольших домов с 3-4 радиаторами в контуре. Небольшое количество труб сводит к минимуму неэффективную отдачу тепла через их стенки.

Схема типичной двухтрубной системы отопления в частном доме.

Двухтрубные разводки обеспечивают равномерный прогрев всех радиаторов. Не придётся увеличивать мощность котла и потребление энергоносителей, так как в самой дальней комнате температура поддерживается на нужном уровне.

Дома до 2 этажей и площадью до 150 м2 эффективно оборудовать энергонезависимой системой гравитационного типа, не требующей циркуляционных насосов и дорогостоящих расширительных баков.

В регионах с тарифами на электроэнергию, зависимыми от времени суток, выгодно устанавливать гидроаккумуляторы большой ёмкости. Ночью котёл нагревает воду, а после подключения дневного тарифа около 2-3 часов отопление происходит за счёт циркуляции теплоносителя из гидроаккумулятора.

Правила монтажа радиаторов

Правильное размещение радиаторов позволяет избежать снижения теплоотдачи:

до пола оставляют 50-70 мм;
до наружной стены от 30 мм;
до подоконника не менее 80 мм.

Точные рекомендации указаны в паспортах приборов. Примерные потери по теплоотдаче при различных вариантах размещения показаны на рисунке ниже.

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Снижение температуры компенсируют установкой радиаторов с большим количеством секций. Увеличивается объём циркулирующего теплоносителя, на разогрев которого понадобится дополнительное топливо.

Повысить эффективность теплоотдачи можно, используя диагональное подключение радиаторов. Боковое подключение снижает теплоотдачу, но лучше всего подходит для гравитационных систем. Менее всего эффективны радиаторы с нижним подключением – это можно считать «платой» за невидимые трубы, скрытые в полу или стене.

Датчики температуры

Блоки управления газовых и электрических котлов реагируют на температуру теплоносителя, что не позволяет своевременно регулировать интенсивность работы при изменение погодных условий. Современные котлы допускают подключение выносных датчиков температуры воздуха в помещении, что объективнее отражает потребность в увеличении или снижении мощности оборудования.

Котёл с подключенными датчиками и таймерами поддерживает необходимую температуру ночью и в период отсутствии хозяев, что также снижает затраты на отопление.

Регулировочная арматура

При любом типе разводки труб и подключении радиаторов есть возможность изменять теплоотдачу прибора.

Устанавливают ручные или автоматические регуляторы. Это позволяет в некоторых помещения поддерживать пониженную температуру, что сказывается на экономии энергоносителя.

Эффективность радиаторов

Современные радиаторы имеют мощность одной секции от 100 до 210 Вт

При покупке обращают внимание на этот параметр, указанный в паспорте прибора. Дополнительные секции заполняют теплоносителем, который придётся разогревать и перемещать по трубам с помощью более мощного циркуляционного насоса, что увеличивает расходы

Теплоотдача радиаторов отопленияСравнение показателей и способы расчета

Техническое обслуживание

Образование кальциевых отложений на внутренних стенках теплообменника и радиаторов снижает эффективность оборудования.

Важно использовать чистую мягкую воду или антифриз, рекомендованный производителем теплового оборудования. Необходимо контролировать состояние фильтров грубой и тонкой очистки теплоносителя, а также чистоту воды (антифриза)

Правила использования прибора

Перед тем как установить котёл, для него находят подходящее место. Необязательно выделять отдельное помещение, так как большинство современных моделей довольно компактные и презентабельные. Зачастую такие приборы устанавливают в ванной комнате, в подсобном помещении или подвале дома — в непосредственной близости к системе труб отопления. Главное — чтобы стены в помещении не были обшиты горючими материалами.

Перед установкой проверяют несколько моментов:

Если это настенный котёл, нужна крепкая стена, которая выдержит его массу.
Для напольного агрегата, пол простилают металлической подставкой.
Важно создать заземление. Для этого металлические штыри соединяют между собой арматурой и монтируют в землю, чтобы туда уходило лишнее напряжение.
С нескольких или хотя бы с одной стороны оставляют свободное пространство для доступа человека — на случай, если агрегат выйдет из строя.. Чтобы котёл работал без перебоев, придерживаются определённых правил эксплуатации

Основные среди них:

Чтобы котёл работал без перебоев, придерживаются определённых правил эксплуатации. Основные среди них:

Как выбрать электрический котел для частного дома

Обычно для обогрева своего жилища домовладельцы используют отопительное оборудование, сжигающее различные виды твердого, жидкого или газообразного топлива. Альтернативой процессу нагрева с помощью горения может служить электричество. Если энергетическая компания выделила достаточно большой лимит потребляемой мощности, а хозяин жилища озаботился установкой многотарифного счетчика, то электричество можно использовать в целях обогрева. Нужно только знать, как подобрать электрический котел для отопления частного дома и правильно смонтировать его в помещении котельной.

Электрические

При наличии технических условий, обогревать частный дом можно при помощи электрического котла. Он считается наиболее простым в эксплуатации выбором котла для отопления дома, главное — чтобы не происходили перебои в электроснабжении. Это оборудование можно программировать на определенный режим работы, в процессе чего не возникает никакого шума.

Какие бывают электрические котлы

В настоящее время массовое распространение получили следующие типы электрических котлов:

На ТЭНах. Наиболее популярные и привычные модели электрического нагревательного оборудования. Большей экономичностью отличатся приборы, использующие в своей работе несколько режимов мощности, их называют многоступенчатыми. К недостаткам изделий с ТЭНами обычно относят низкий КПД, так как много энергии тратится на разогрев самих нагревательных элементов. К сильным сторонам можно отнести простоту обслуживания и дешевизну расходного материала для ТЭНов.

Индукционные. Выделение тепла здесь достигается при помощи электромагнитной индукции. Нагревание теплоносителя в системах этого типа происходит в том момент, когда он проходит через индуктивную катушку. Практика использования индукционных нагревателей доказала их большую экономичность, сравнительно с ТЭНами. Оборудование обладает небольшим размером, оно имеет вид короткой трубы 35-100 см

При его использовании важно постоянно поддерживать поток теплоносителя, иначе может наступить быстрый перегрев и выход из строя.

Электродные. Несмотря на свою экономичность, электродные котлы не снискали большой популярности

Объясняется это сложной формулой используемого теплоносителя, он должен обладать устойчивыми характеристиками электролита. Это необходимо по той причине, что его нагрев осуществляется в результате прохождения тока между двумя электродами. Хотя конструкция такого котла весьма простая, однако требует постоянного контроля за состоянием электродов и химическим составом теплоносителя. Кроме того, в такой схеме напряжение подается также на систему отопления.

Наиболее популярные модели

Итак, прочитав описание, осталось только выбрать какой электрический котел лучше. Здесь будет представлен рейтинг моделей, основанный на отзывах, опубликованных во многих торговых точках. Сами основные и распространенные функции и возможности описаны ранее в разрезе конкретных типов оборудования, в зависимости от чего и стоит производить подбор представленных моделей. Перечисленные далее устройства можно использовать не только в частном доме, гараже или даче. Они прекрасно подойдут и для квартиры, хотя экономическая целесообразность подобного применения сомнительна, при наличии центрального отопления.

Итак, десять топ моделей электрических котлов согласно рейтинга:

Наименование, отзывы	Тип нагревателя	Мощность (кВт)	Отапливаемая площадь (м²)	Размещение	Контуров	Система управления	Фаз питания	Средняя цена
ЭВАН ЭПО 6 6 кВт, с возможностью внешнего управления «Пользуюсь котлом уже 3 года, все отлично работает до сих пор, надеюсь еще столько проработает»	тен	6	60	пол	1	Электронная, в поставке пульт ДУ	1	8500
Protherm Скат RAY 12 KE /14 12 кВт с встроенным циркулярным насосом и расширительным баком на 8 л., предохранительным клапаном и воздуховодом. Функциональные возможности: авто диагностика, защита от замерзания и перегрева, индикация включения, термометр, манометр. Люди отзываются о хорошем качестве сборки и низким уровнем шума	тен	12	120-150	стена	1	Электронное с дисплеем	3	35000
ЭВАН Next 12 12 кВт с поддержкой подключения теплого пола. Пользователи отмечают простоту и надежность эксплуатации. Тихий. «Отличный отопительный прибор, с работой справляется на 100%. Приобретен больше года назад за это время показал себя с лучшей стороны, когда стояли сильные морозы — в доме всегда было тепло. Он не габаритный, работает бесшумно так что можете смело вешать в жилом помещении»	тен	12	120	стена	1	механика	3	9100
Галан Галакс-25. Оснащен циркулярным насосом, допускает подсоединение бойлера ГВС. Достоинства — тихий, рассчитан на большие размеры помещений, несравненный плюс — за счет быстрого нагрева позволяет подключать себя к системам проточной горячей воды. Рейтинг на него неизвестен по причине малой распространенности, из-за чего он и добавлен в список — индукционные котлы слабо представлены на рынке.	индукция	25	350	стена	1	электроника	3	30000
ACV E-Tech S 160 Mono 14.4 кВт, оснащенный встроенным бойлером на 100 л, расширительным баком на 8 литров, группой безопасности. Есть функции внешнего управления.	тен	14.4		пол	2	Электроника,	1	265000
Savitr Premium Plus 22 22.5 кВт, с встроенным насосом и расширительным баком на 12 л. Есть программатор нагрева и группа безопасности (манометр, предохранительный клапан, защита от перегрева, воздухоотводчик). Допускает внешнее управление функциями котла. Судя по отзывам — лучшее, тихое, малогабаритное и недорогое решение для крупного дома обеспечивающее все его потребности как в отоплении, так и ГВС. В своем классе он — самый экономичный электрический котел	тен	22.5	220	стена	2	электроника	3	51100
«ЭКОНОМ» ЭВП-6 КВТ. Невероятно дешевый, простой и достаточно надежный аппарат для небольших домов. Предназначен целям работы в комплексе с остальными элементами отопления дома.	тен	6	40-45	пол	1	нет	1/3	До 2000 р
«ЭКОНОМ» ЭВП-12 КВТ. Все что говорилось о его 6 кВт собрате безусловно относится и к нему. Разница только в объеме отапливаемого помещения и фазах питания.	тен	12	80-85	пол	1	нет	3	До 2000 р

Будем надеяться, что все уже сказанное полностью ответит на вопрос, как подобрать подходящий электрокотел в конкретном случае. Представленный список моделей не конечен — постоянно разрабатываются и выводятся в торговые ниши новые аппараты, меняются цены. Перед покупкой желательно прозондировать вопрос наличия новых, более подходящих электрокотлов. Получение информации трудности не составит — интернет в помощь.

Электропитание электрического котла

Выше я упомянул, что для Энергонадзора может понадобиться проект монтажа котла. Это нужно для электробезопасности. Мощность и токи котла большие, отсюда повышенная опасность возгораний от неправильно выполненной электропроводки.

Для подключения электропитания котла нужна отдельная проводка, правильно называемая группа, имеющая заземление. В продаже есть котлы однофазные, они питаются от сети 220 Вольт, а трехфазные питаются от сети 380 Вольт. Трехфазные устройства обладают большей мощностью.

Чтобы рассчитать сечение жил питающего кабеля, воспользуемся практичной формулой электрика: на 5 кВт мощности, берем 1 кв. мм сечения медного провода в кабеле. То есть: Для котлов мощностью до 7,5 кВт, нужен медный кабель сечениями жил 2,5 мм. Для котлов от 7,5 до 20 кВт нужен кабель с жилами 4 мм. Для колов 20-30 кВт нужен кабель 6 мм.

Примечание! Сечение жил электрических кабелей не обозначается в мм, а обозначается в кв. миллиметрах. Маркировка кабеля ВВГнг 3×2,5, означает, что кабель в двойной виниловой изоляции с тремя жилами сечение каждой жилы 2,5 кв.мм.

Для более точного расчета сечения кабеля используем такую таблицу из ПУЭ,7 (правили устройства электроустановок изд.7).

В некоторых котлах предусмотрена ступенчатая регулировка мощности. Это позволяет экономить электроэнергию, переключая котел с предельной мощности. Регулировка мощности котла осуществляется либо автоматически, либо в ручном режиме. Электрические котлы оснащены термометрами, манометрами, термостатами.
