Однотрубная система отопления с принудительной циркуляцией

Как работает тупиковая отопительная система

Тупиковая схема – это помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.

Отличие однотрубной и двухтрубной систем отопления

При монтаже отопления ориентируются на два способа установки контура:

  • одноконтурный;
  • двухконтурный.

Отличием этих способов считают специфику подключения теплообменника к магистральному проводу. Одноконтурные представляют собой кольцевую замкнутую систему. В трубопровод устанавливают радиаторы, а магистраль протягивается от котла и замыкается на нем.

Двухконтурный метод представляет собой две линии, устанавливаемые параллельно. По верхнему уровню теплоноситель перемещается до радиаторов и обогревает помещение. По нижнему отработанная жидкость возвращается в котел для дальнейшего нагрева. При помощи такого способа удается обеспечить равномерный нагрев батарей в помещении. Затраты энергии на обогрев одного элемента снижаются.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Характеристики однотрубной и двухтрубной систем

Система водяного отопления бывает однотрубной и двухтрубной. Рассмотрим особенности каждого варианта.

В однотрубной системе радиаторы подключены к подающей трубе последовательно. К ее преимуществам относится простая конструкция и небольшая материалоемкость, так как требуется монтировать минимум труб. Но при последовательном подключении в удаленные от котла приборы отопления теплоноситель попадает уже остывшим, и чтобы обеспечить необходимый уровень нагрева воздуха в помещении, приходится устанавливать радиаторы более высокой мощности, что удорожает проект. К недостаткам также следует отнести:

  • сложность гидравлического расчета;
  • ограничение на количество отопительных приборов;
  • критичность ошибок, допущенных на этапе проектирования и монтажа;
  • невозможность регулировать температуру приборов отопления по отдельности в зависимости от требований к микроклимату помещений;
  • невозможность перекрыть поступление воды в отдельный радиатор (для ремонта или замены и т.д.), не остановив работу всей системы;
  • высокие теплопотери.

2-х трубная система отопления, в отличие от однотрубной, предусматривает параллельное расположение подающего и обратного трубопроводов, к которым подсоединены радиаторы. Такой вариант имеет следующие достоинства:

  • позволяет доставлять во все радиаторы жидкость одинаковой температуры (не требуется увеличивать количество секций у дальних от котла батарей);
  • на каждый прибор отопления можно установить терморегулятор;
  • в смонтированную линию можно добавить дополнительные обогревательные приборы;
  • нет ограничений на протяженность контура.

Двухтрубное отопление имеет и некоторые недостатки, в число которых входит сложность схемы подключения, повышенный расход материалов и трудоемкий монтаж, если сравнивать с однотрубным вариантом.

Также стоит отметить лучевое (коллекторное) подключение приборов отопления — для каждого радиатора монтируются отдельные трубы подачи и обратки. К преимуществам независимого подключения приборов отопления можно отнести ремонтопригодность системы — отключение любого из контуров не отразится на работоспособности остальных радиаторов. Главный недостаток — потребность в прокладке большого количества труб.

Обычно водяное отопление частного дома сводится к обустройству двухтрубной системы, поскольку это наиболее эффективный и экономически выгодный вариант.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка


При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка


Там стояки объединяются в обратную магистраль

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

Однотрубная система отопления частного дома.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.


Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

  • Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
  • Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
  • Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
  • Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
  • Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
  • Трубы и различная арматура.


Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.


Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

  • Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
  • Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
  • Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
  • Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Внимание! Отсутствие уклонов при монтаже трубопровода открытой системы отопления приведет к завоздушниванию магистрали. Однако у открытого отопления есть и плюсы:. Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

  • Не требуется следить за давлением в магистрали;
  • Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
  • Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Схема системы отопления открытого типа с принудительной циркуляцией

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

Важно! В схему закрытой системы обязательно включают группу безопасности

  • Находящийся под давлением теплоноситель быстрее прогревается;
  • Вероятность завоздушивания отопительной магистрали практически исключена;
  • Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
  • Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
  • При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Схема системы отопления закрытого типа с принудительной циркуляцией

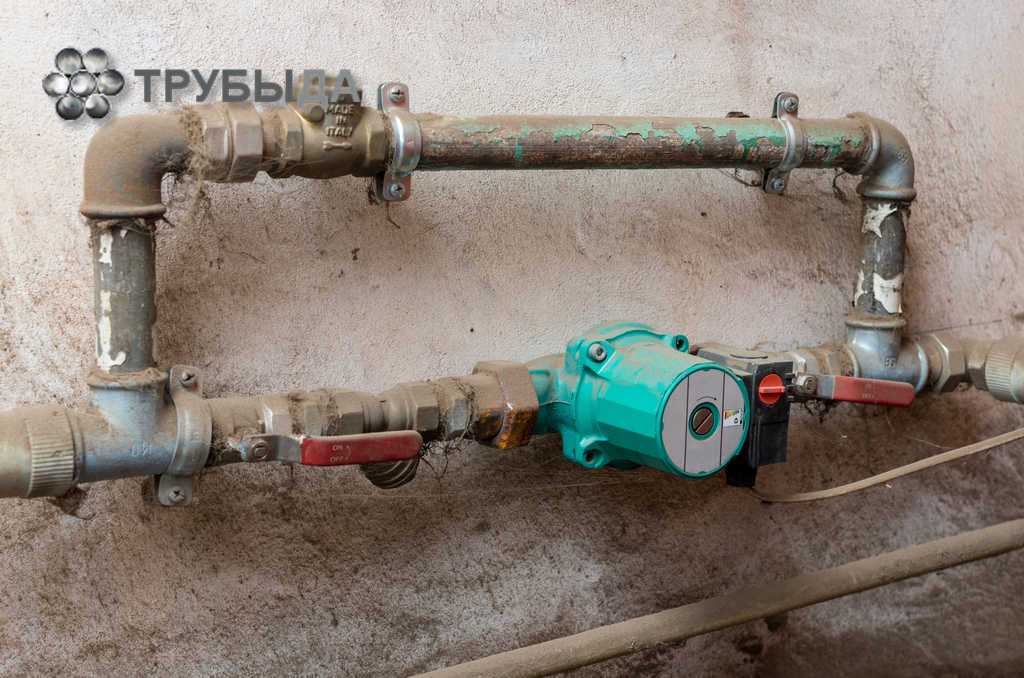

Врезка насоса в отопительный контур

Циркуляционный насос рекомендуется устанавливать на обратной трубе, в этом случае через прибор будет проходить уже остывшая жидкость. Однако при использовании более современных моделей, которые выполнены из термостойких материалов, не исключена врезка на подающую магистраль. В любом случае устанавливаемое оборудование не должно нарушать циркуляцию теплоносителя.

Существует несколько вариантов изменения гравитационной схемы в принудительный вариант:

  1. Установка расширительного бачка на более высоком уровне. Этот вариант можно назвать самым простым, однако для этого потребуется высокое чердачное помещение.
  2. Расширительный бак переносят на дальний стояк. Если использовать этот способ для реконструкции старой системы, то потребуется много сил и времени. Если по этой схеме обустраивать новую систему, то она не оправдает себя.
  3. Размещение стояка расширительного бака в непосредственной близости к колену, на котором расположен насос. В этом случае трубу с резервуаром вырезают с подающей магистрали и врезают ее на обратной трубе за насосом.
  4. Врезка насоса в подающую магистраль. Этот способ считается самым оптимальным вариантом реконструкции отопительного контура. Однако следует помнить, что не каждый прибор может выдержать высокую температуру.

Классификация однотрубных отопительных систем

Существует два разных вида однотрубных систем отопления:

  1. Вертикальные. Данный вид систем используется в двухэтажных зданиях. Приборы в таком случае располагаются друг под другом (допускается лишь незначительное смещение) и соединяются общим стояком. Конструктивно эта схема больше похожа на комбинированную, поскольку в ней очень хорошо заметна разница между подающей и обратной магистралью. Насос в данной системе не обязателен, но его всегда можно установить для надежности.
  2. Горизонтальные с нижней разводкой. Такая схема отопления в одну трубу используется в одноэтажных домах, имеющих небольшую площадь. Естественной циркуляции в таком случае вполне достаточно, хотя встречаются и системы с установленным насосом.

Подключать отопительные приборы можно тремя способами:

  • Снизу;
  • Сбоку;
  • По диагонали.

Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.

Однотрубная система водяного отопления многоэтажного дома

В многоэтажных зданиях такая система применяется часто, в качестве основного материала используется стальная труба (в частных отопительных системах допустимо применение полипропилена или металлопластика).

  • конструкция системы и её проект рассчитываются в соответствии со СНиП по прокладке трубопроводов;
  • участки магистрали, проходящие снаружи или в подвальном помещении, утепляются, чтобы тепло не уходило впустую;
  • в зданиях применяется вертикальная однотрубная система — дешёвый и эффективный вариант устройства отопления;
  • проектирование и расчёт производятся на этапе строительства — оптимальный вариант, схемы и чертежи с расчётами, относящиеся к отоплению, утверждаются в соответствующих инстанциях перед началом строительства;
  • перед запуском в работу проводится опрессовка и пусконаладочные работы.

Для чего нужна принудительная циркуляция

В естественных системах, чтобы носитель равномерно распределял тепло в батареях отопления, трубы монтируют с уклоном.  В одноэтажных частных домах такие условия соблюдать легко. При установке труб по большому периметру и на несколько этажей в системе могут возникать воздушные пробки. Кроме того, жидкость остывает и крайние радиаторы не получают энергии.

При воздушной пробке теплоноситель прекращает движение, что приведет к перегреву и преждевременному выходу из строя некоторых приборов нагревательного котла. Для устранения таких проблем и неисправностей необходимо применять циркуляционный насос. С его помощью можно сократить потери тепла и ускорить перемещение жидкости в системе.

Насос для принудительной циркуляции
