Подключение радиатора отопления к полипропиленовым трубам

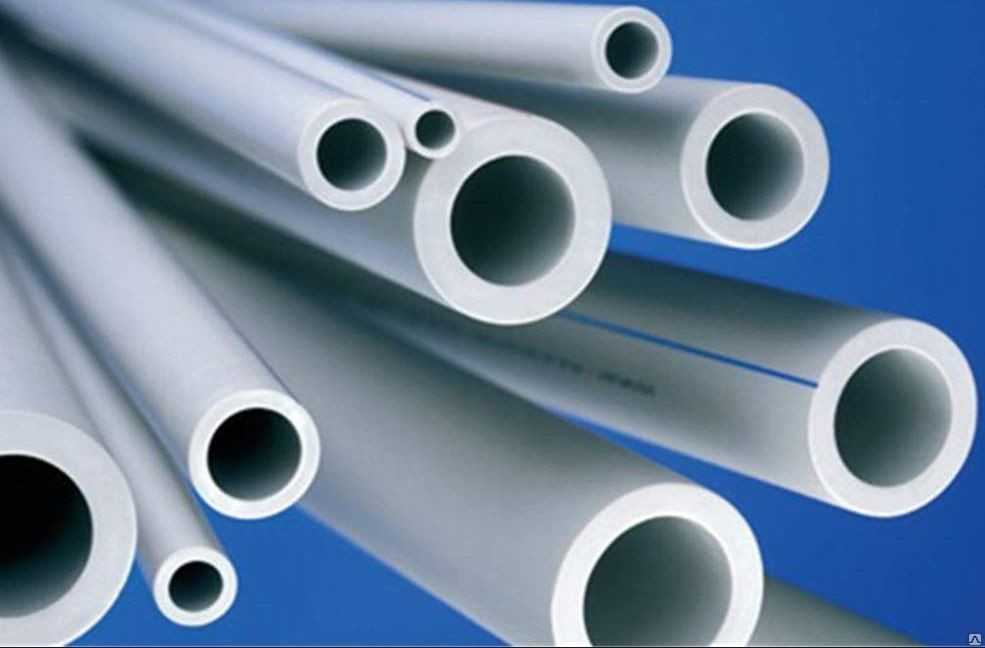

Типы труб

Изделия всегда подбираются под определенные параметры трубопровода или системы. Нет необходимости устанавливать дорогостоящую армированную трубу в водопровод с холодной водой и низким давлением. Здесь вполне подойдет обычная однослойная труба, для производства которой использован только полипропилен.

Технологический процесс изготовления многослойных вариантов является более сложным, что в конечном счете отражается на их цене. Многослойная труба состоит из 3–5 чередующихся слоев полипропилена, армировки (стекловолокно, алюминиевая фольга) и термоклея, предназначенного для их соединения.

Разновидности однослойных изделий

В зависимости от структуры молекул полипропилена изменяются и его физико-механические свойства.

В зависимости от вида используемого полимера полипропиленовые изделия разделяются на несколько групп:

PPH. Трубы, изготовленные на основе гомополипропилена и способные работать в диапазоне температур от 0 до 100 ºС, обладают хорошей абразивной устойчивостью и высокой сопротивляемостью к химически агрессивным жидкостям. В качестве главного недостатка отмечается плохая устойчивость к низким температурам.
PPB. Изделия, изготовленные из блок-сополимера полипропилена, которые обладают хорошей гибкостью и устойчивостью к воздействию низких температур. Имеют высокое тепловое расширение.
PPR. При производстве этих труб используется рэндом-сополимеры, состоящие из молекул этилена и полипропилена. В результате изготовления получаются прочные и универсальные трубы, способные работать в широком температурном диапазоне с сохранением первоначальных линейных размеров. Трубы с маркировкой PPR являются самыми популярными и часто используемыми и в системах водоснабжения и отопления.
PPS. Особый вид изделий из полифениленсульфида, особое строение молекул которого позволяет добиться наилучших показателей по устойчивости к различным видам нагрузок.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

Цена на них значительно ниже, чем на металлические аналоги.
Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Арматура для подключения радиаторов отопления

При подсоединении радиаторных теплообменников к отопительной магистрали, а также в них самих используются следующие разновидности соединительных элементов и арматуры:

Шаровые краны. Запорная арматура данного типа предназначена для полного перекрытия подачи теплоносителя в радиаторы. Благодаря этому любую батарею можно как соединить, так и открутить от трубопровода для ремонта, прочистки или замены на новый прибор. Шаровые краны работают в положении закрыто и открыто, с их помощью не рекомендуется регулировать поток рабочей среды.

Вентильные краны. Вентильная арматура используется для регулировки объема подачи теплоносителя и его перекрытия. Ее применяют в случаях, если на радиаторах отсутствуют терморегуляторы и температуру на каждом приборе приходится выставлять вручную.

В процессе настройки температурные параметры радиаторов измеряют бесконтактным электронным термометром, и исходя из его показаний вращают вентильный кран, управляя подачей.

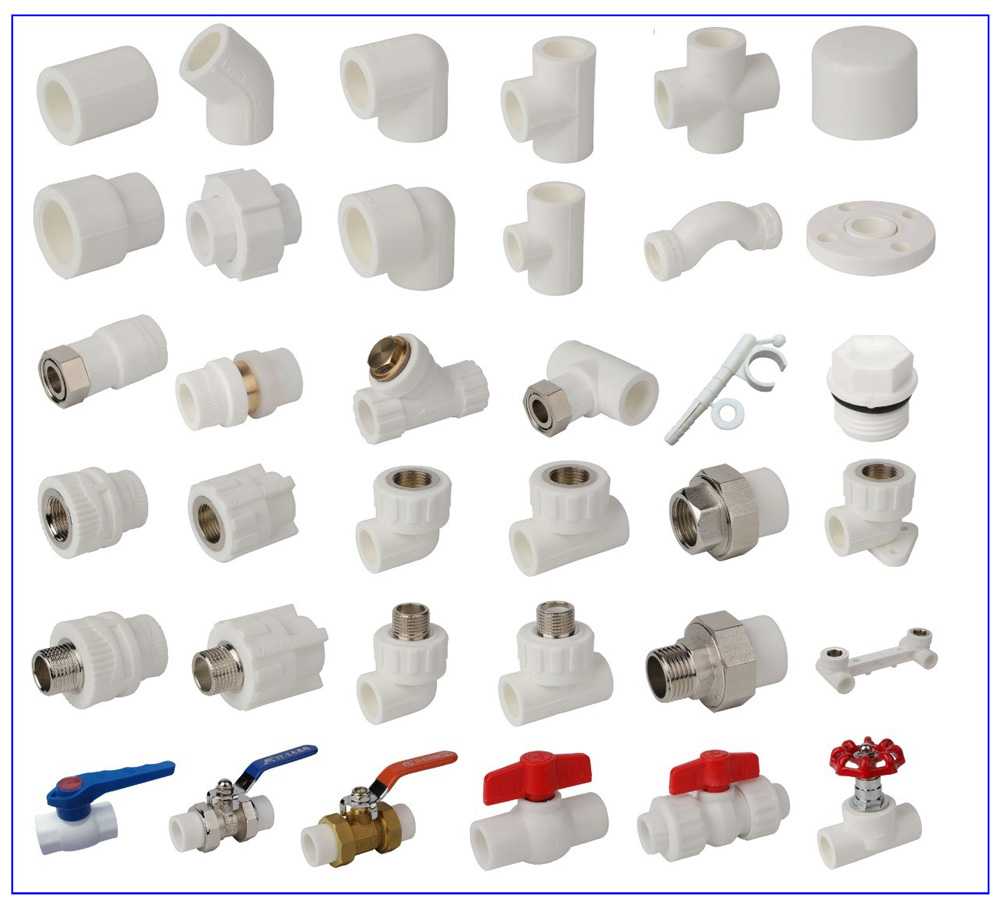

Рис. 7 Арматура и фасонные детали для монтажа полипропилена

Балансировочные краны. Выполняют функции, аналогичные вентильным. Их применение в бытовом радиаторном отоплении не поддается логическому объяснению, как и сама процедура балансировки. Обычно такие приборы устанавливают в коммунальных отопительных сетях, распределяя поток теплоносителя по домам в зависимости от их удаленности от точки раздачи.

Терморегуляторы. Управляют потоком теплоносителя, поступающего в радиаторы в зависимости от положения ручки на шкале настройки. При помощи терморегуляторов выставляют одинаковую или заданную температуру на всех радиаторах в доме или квартире. Некоторые приборы способны полностью перекрывать поток рабочей среды, и таким образом выполняют функции запорного шарового крана.

Краны Маевского. Для выпуска воздуха из батарей в один из ее верхних отводов обязательно вкручивают прибор, носящий название крана Маевского. При заполнении теплоносителем отопительной магистрали его открывают специальным ключом или шлицевой отверткой, после чего из секций выходит воздух.

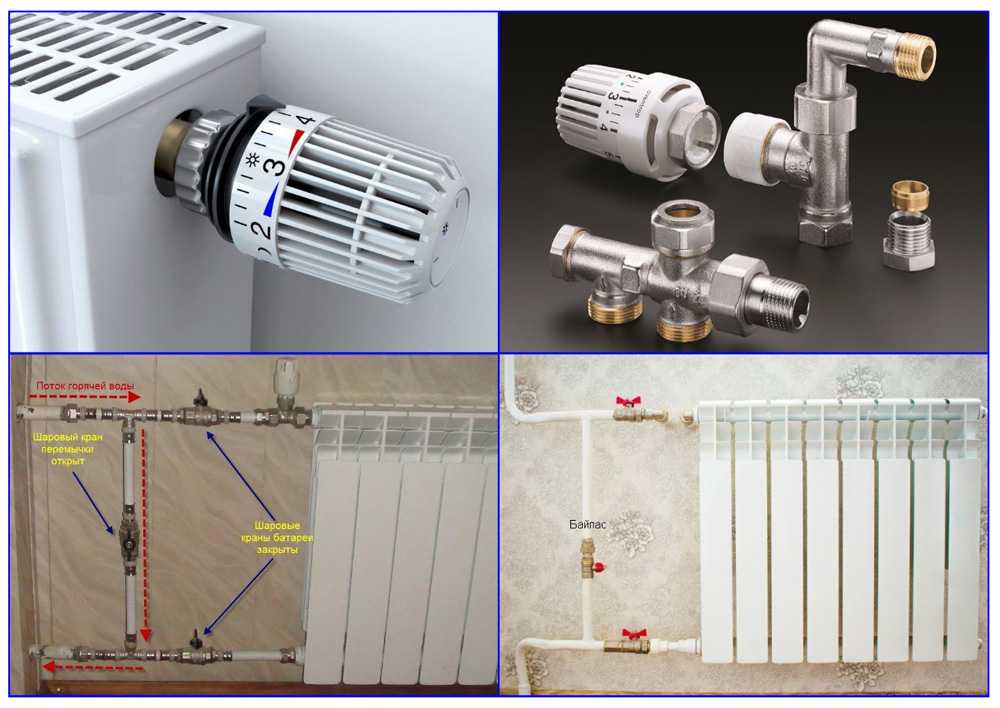

Рис. 8 Терморегуляторы, узлы нижнего подключения и байпасные перемычки

Байпас. Байпасную перемычку используют в однотрубных схемах с боковым подключением радиаторов. За байпасом обычно ставят два шаровых крана, которыми перекрывают поток теплоносителя. После этого можно снимать батарею, при этом отопительная жидкость будет беспрепятственно поступать в магистраль по параллельной байпасной линии.

Иногда в байпасную перемычку устанавливают дополнительный шаровый кран, предотвращающий поступление теплоносителя по параллельной линии при функционировании радиаторов в обычном режиме.

Узлы нижнего подключения. Панельные радиаторы имеют отличные от других батарей конструктивные особенности, основная из которых — нижнее подключение подачи и обратки через два рядом расположенных резьбовых патрубка.

Для подсоединения к ним труб использует специальную деталь в форме буквы Н (сантехники нередко называют ее бинокль) с двумя фитингами американка. Противоположные патрубки узла нижнего подключения оснащают наружной резьбой для подсоединения резьбовых фитингов трубопровода.

Футорки и заглушки. Популярные алюминиевые и биметаллические радиаторы имеют выходные резьбовые патрубки диаметром 1 дюйм (25, 4 мм).

Для подключения к ним арматуры стандартными диаметрами 1/2 или 3/4 дюйма в торговой сети реализуют комплекты с четырьмя переходными футорками (узкие муфты с разными резьбами) на диаметры 1 — 1/2 или 1 — 3/4 дюйма. В стандартный комплект также входят кран Маевского с ключом и заглушка.

Некоторые производители дополняют комплектацию винтовыми крюками для подвешивания радиатора и пластиковыми дюбелями для их крепления в стену.

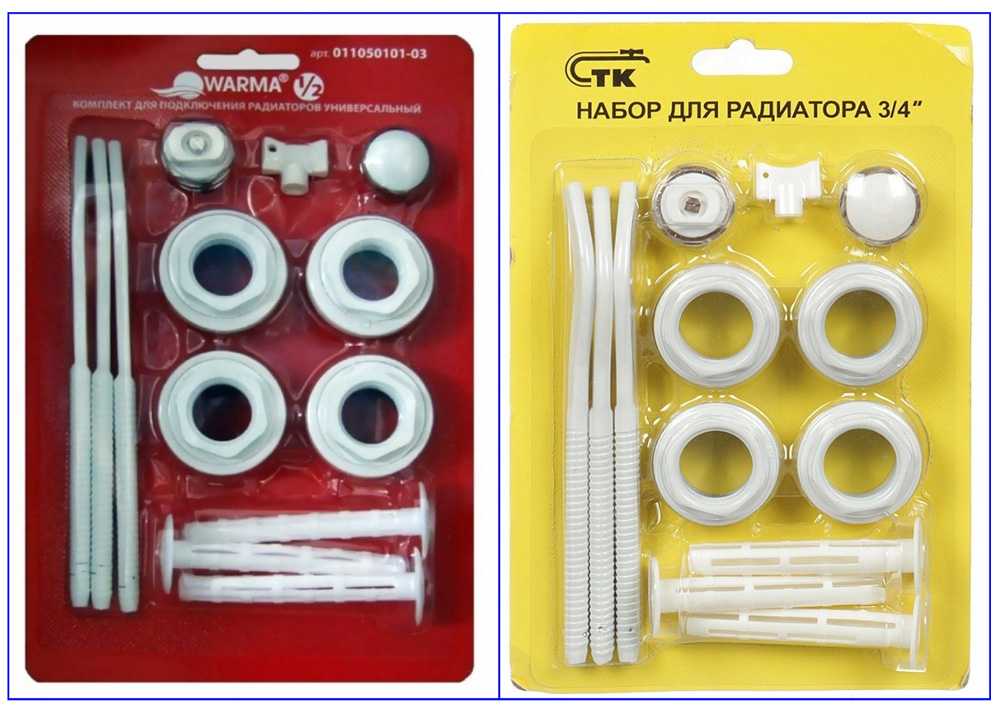

Рис. 9 Комплекты монтажных футорок с заглушкой, краном Маевского и крюками

Ограничения по использованию

Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.

Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.

Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.

Двухтрубная схема

В этой схеме присутствует два контура — подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.

Немаловажный момент — с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

набор специальных ключей;
уплотнители для резьбовых соединений;
пакля и резьбовая паста;
нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Поделитесь полезной статьей:

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

Цена алюминиевых радиаторов ниже, чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры.
Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру, что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна, поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение радиаторов

Схема подключения

Перед тем как соединить радиатор отопления с полипропиленовой трубой нужно начертить схему системы. Наряду с этим направляться учитывать, что существует пара вариантов подключения батарей:

Метод подключения	Изюминки
Однотрубный	Данная система есть наиболее несложной и экономной в плане расходования материалов. Но, она подходит только для маленьких помещений, поскольку теплоноситель по пути к последней батарее нагревает промежуточные, что ведет к неравномерному их нагреву.
Двухтрубный	Кроме этого представляет собой последовательное подключение, но, тёплый теплоноситель и «обратка» протекают по различным трубопроводам. Именно поэтому нагрев батарей осуществляется более равномерно.
Коллекторный (распределительная гребенка)	Таковой метод есть наиболее действенным, но одновременно с этим и самым затратным. Его принцип основан на параллельном подключении всех радиаторов через коллектор.

Выбор типа схемы зависит от изюминок жилья – количества помещений, их площади и пр.Определившись с типом системы, направляться своими руками изобразить на схеме размещение батарей отопления в помещении, фитинги и все другие элементы.

Наличие таковой схемы разрешит вычислить нужное количество материалов, и упростит предстоящую работу по монтажу системы.

Сборка трубопровода

Итак, инструкция по сборке трубопровода выглядит следующим образом:

В первую очередь необходимо нарезать трубы в соответствии с размерам, указанным на схеме.
Потом обрезанные торцы подготовленных отрезков необходимо зачистить от заусенцев.
После этого концы отрезков необходимо зачистить особым приспособлением, работающим по принципу точилки для карандашей. Данная операция нужно для осуществления предстоящей пайки.
Затем трубы и фитинги разогреваются в особом паяльнике, по окончании чего состыковываются.
Потом трубопровод монтируется к стенкам при помощи особых держателей.

Совет! Если вы работаете паяльником для пластиковых труб в первый раз, перед тем как приступить к сборке трубопровода направляться потренироваться на обрезках.

Так, трубопровод планирует как конструктор.

Наряду с этим нужно выполнять следующие правила работы со сварочным аппаратом:

Перед исполнением сварки аппарат необходимо разогреть до отключения, по окончании чего дождаться повторного включения.
Нужно строго выполнять время нагрева соединяемых деталей. Для различных типов паяльников оно возможно различным. Исходя из этого перед применением устройства направляться ознакомиться с таблицей, которая в большинстве случаев имеется в инструкции.
Соединять детали необходимо ровно, не допуская перекосов.
По окончании соединения деталей их нельзя смещать и шевелить пока не застынет полипропилен.

В целом процесс сварки полипропиленовых элементов теплопровода достаточно простой.

Монтаж радиаторов

Перед тем как подсоединить радиатор отопления к полипропиленовой трубе нужно выполнить его монтаж.

Данная работа осуществляется в таком порядке:

В первую очередь необходимо нанести разметку на места размещения батарей.

Наряду с этим направляться учитывать требования СНиП:

расстояние от стенки должно составлять не меньше 2 см,
расстояние от пола должно составлять около 10-15 см,

После этого выполняется монтаж кронштейнов. Наряду с этим нужно применять строительный уровень, дабы прибор размешался ровно. Для крепления кронштейнов возможно воспользоваться дюбель-гвоздями.

По окончании установки кронштейнов необходимо подвесить на них радиатор.

По таковой системе направляться установить все радиаторы в помещении.

Подключение батарей

Соединение радиатора с полипропиленовой трубой осуществляется в таком порядке:

В первую очередь к батарее крепится переходная муфта. направляться подчернуть, что подключение алюминиевых радиаторов полипропиленовыми трубами осуществляется особыми муфтами, отличающимися от переходников, предназначенных для чугунных батарей.

Потом к переходнику подключается шаровый кран, регулировочный вентиль либо радиаторный клапан.
После этого кран соединяется с полипропиленовым теплопроводом.
По такой же схеме осуществляется подключение выхода радиатора к трубопроводу.

Вот, пожалуй, и все главные моменты подключения батарей отопления к полипропиленовому трубопроводу.

Нижнее подключение радиатора

Такой вариант является самым простым. Не требует точного гидравлического расчета системы отопления. Основная ПП труба проходит под радиатором, может быть размещена под полом или в декоративном плинтусе.

От ПП трубы диаметра 32 мм делаются отводки трубой 20 мм, на них впаиваются фитинги и уже на них монтируются шаровые краны. Краны требуются с 2 сторон, чтобы можно было исключить радиатор из системы отопления для замены или ремонта.

Подводящие и отводящие трубы монтируются в нижние отверстия радиатора, с которых при этом удаляются заглушки.

Этот вариант является наименее теплонагруженным и имеет самый низкий КПД.

Обвязка полипропиленовыми трубами: инструктаж

Обвязка из полипропилена выполняется таким образом:

муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

Соединение кранов осуществляется таким образом:

кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
специальным ключом гайка плотно закручивается.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

набор специальных ключей;
уплотнители для резьбовых соединений;
пакля и резьбовая паста;
нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

https://youtube.com/watch?v=nnQz2VA7C_M

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления

Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления

При подключении радиатора к полипропиленовым трубам важно правильно подобрать фитинги (комплектующие для подключения радиаторов), выбрать нужные трубы и качественно провести монтаж

Использование полипропиленовых труб позволяет смонтировать теплый пол, классическую систему с радиаторами, спрятать трубы в стены.

Важность радиаторов в системе отопления

В квартирах многоэтажных зданий не монтируется водяной обогрев под полом. Это обусловлено вероятностью возможного затопления жильцов на нижних этажах при нарушении герметичности системы и необходимостью увеличения толщины перекрытий. Поэтому для нагрева помещений проводится монтаж традиционных батарей отопления.

Радиаторы отопления в квартире

Тепло от нагретой воды передается воздуху в комнате именно через радиаторы. На теплопередачу влияет температура теплоносителя, площадь и материал отопительного прибора.

Модели в новом исполнении отличаются улучшеной конструкцией. Это позволяет их использовать независимо от схемы разводки отопительной сети. Подключение приборов осуществляется через входные и выходные патрубки.

Современные образцы также дополнительно оснащаются отводами воздуха, позволяющими устранять воздушные пробки в системе. Для этого нужно открыть пусковой клапан на самой верхней батареи.

Доработанная конструкция радиаторов облегчает эксплуатацию и повышает эффективность теплового контура здания. Новые модели позволяют выбрать оптимальную схему подключения.

Фитинги для труб (муфты)

Фитинги для полипропиленовых труб чаще называют муфтами. Муфты бывают разборными и неразборными.
По своему опыту рекомендую использовать неразборные, меньше составных частей — выше надежность.

Рекомендуется использовать муфты и трубы одного производителя, однако это необязательное условие.
Так как наружные диаметры всех труб фиксированно стандартные, муфты других производителей подойдут
без проблем. Однако стоит помнить, что производитель снимает с себя всю ответственность за
протечки труб, если использовались комплектующие других фирм.

Немаловажным моментом в выборе муфт является соответствие допустимых давлений с трубами. Если применяется
труба PN25, то и муфта должна иметь соответствующее обозначение. Очень часто, продавцы в специализированных
сантехнических магазинах не указывают на этот факт и продают к трубе PN25 муфты PN20.

Стоит добавить, что фитинги лучше стараться брать качественные, от мировых брэндов. Дело в том, что в
хорошем фитинге, в месте соединения металла с полипропиленом стоит уплотнительное кольцо. Увидеть это колечко
возможно только распилив муфту по вдоль.

Что дает данное кольцо? Не так часто, однако случается, при некачественной муфте, между железом и пластиком
продавливает воду. Протечкой это не назовешь, обычно выдавливает несколько капель в десять-двадцать минут и
через несколько часов течь забивается. Но бывает течь не останавливается и на следующий день, поэтому узел
приходится менять. А учитывая, что место пайки одноразовое, замена может принести немало хлопот. В общем не
экономьте на муфтах и фитингах!

Смотрите видео о комбинированных фитингах из полипропилена:

Комбинированные муфты для полипропиленовых труб
