Отопление, вентиляция и кондиционирование

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов

Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Только затем приступают к отбору технических средств

Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО

Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

Расчет проекта

Мощность вентиляции выражается в кубометрах в час (м3/ч) и показывает, какой объем воздуха способна пропустить через себя вся вентиляционная система в единицу времени. Эта величина зависит от двух параметров – необходимой кратности воздухообмена данного объема и максимального количества находящегося в помещении, обслуживаемом проектируемой приточно-вытяжной вентиляцией, людей, а также их рода деятельности. Проект вентиляции требует расчета мощности в зависимости от обоих параметров, после чего выбирается большее значение.

Мощная система вентиляции

Кратность воздухообмена – безразмерная величина, показывающая, сколько раз в течение часа происходит полный воздухообмен в данном помещении. Строительные нормы и правила (СНиП) предусматривают разные нормы кратности воздухообмена для помещений различного функционального назначения. Для жилых помещений в соответствии со СНиП кратность воздухообмена равна 1, но не менее 30м3 на человека в час. Для кухонь и санузлов кратность воздухообмена составляет 1,5, но не менее 60 м3 на человека в час. Необходимая мощность вентиляции в зависимости от кратности воздухообмена рассчитывается по формуле

L = n * V, где:

L –необходимая мощность вентиляции; n – нормативная кратность воздухообмена; V – объем помещения, равный площади помещения, умноженной на высоту потолка.

В зависимости от количества человек необходимую мощность вентиляции рассчитывают по следующей формуле

L = N * L_N, где:

N – максимальное количество человек, находящихся в помещении; L_N– нормативное часовое потребление воздуха каждым человеком, в зависимости от функционального назначения помещения (которое подразумевает соответствующий род занятий людей в данном помещении).

СНиП 41-01-2003 предусматривает следующие значения L_N:

Более гибко оценить объем необходимого воздухообмена, а значит, и мощность вентиляции, позволяют нормативы, составленные различными общественными и профессиональными международными и федеральными организациями, такими как АВОК, ASHRAE и другие. Составленные ими нормативы носят справочно-рекомендательный характер, внесение их в проект вентиляции необязательно, однако их полезность для повышения эффективности проектирования и монтажа сложно переоценить.

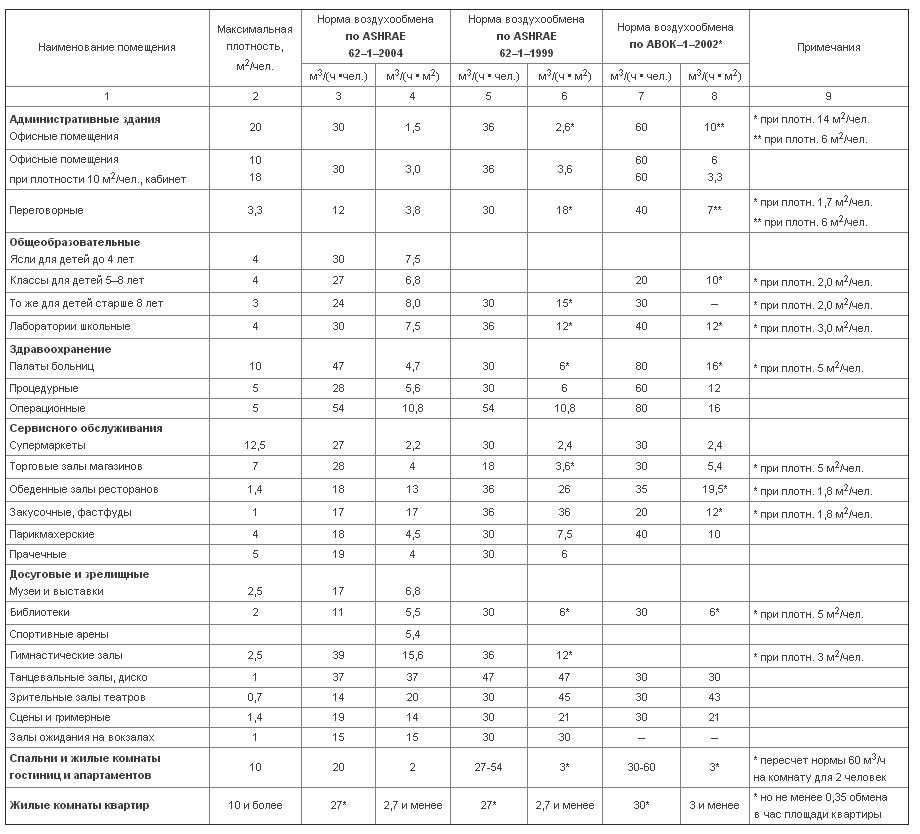

Нормативы воздухообмена, составленные негосударственными профессиональными организациями

Обычно необходимая мощность вентиляционной системы находится в пределах: 100-500 м2/ч для квартир; 1000-2500 м2//ч для частных коттеджей; 1000-15000 м2/ч для производственных, складских и административных помещений.

При необходимой мощности 1000 м2/ч и более в проекте предусматривают отдельное помещение – вентиляционную камеру, в которой производится монтаж основного оборудования, а также автоматического блока, который сможет руководить всей системой в соответствии с заложенной программой. Венткамера должна соответствовать следующим параметрам: плюсовая температура в любое время года, достаточная шумоизоляция, обеспечение достаточной мощности электропитания. Если в качестве нагревательного элемента интегрированного в систему вентиляции воздушного отопления используется водяной калорифер, необходим также подвод воды и монтаж гидроизоляции помещения.

В соответствие с расчетной мощностью подбирается оборудование вентиляционной системы, протяженность и сечение воздуховодов. При наличии воздушного отопления, воздуховоды должны иметь слой теплоизоляции.

По итогам разработки техзадания, на генеральный чертеж дома наносится схема вентиляционной системы (если система вентиляции проектируется до начала строительства). Либо, в случае, если вентиляционная система разрабатывается для готового дома, составляется отдельный чертеж системы вентиляции загородного дома.

Пример чертежа вентиляционной системы частного дома

В завершении проектирования, составляется смета – итоговая стоимость проекта вентиляции и программа дальнейших работ. После окончания этапа проектирования начинается монтаж вентиляции.

Составление проектного плана системы вентиляции – ответственный этап, являющийся ключевым для всего строительства. Лучше доверить его специалистам.

Расчет проекта

Производительность вентиляции выражается в кубических метрах в час (м3 / ч) и показывает, сколько воздуха вся вентиляционная система может пропустить через себя в единицу времени. Это значение зависит от двух параметров: требуемой скорости воздухообмена заданного объема и максимального количества человек в помещении, обслуживаемого проектируемой приточно-вытяжной вентиляцией, а также их вида деятельности. Проект вентиляции требует расчета мощности на основе обоих параметров, после чего выбирается большее значение.

Мощная система вентиляции

Скорость воздухообмена – это безразмерная величина, показывающая, сколько раз полный воздухообмен происходит в данном помещении в течение часа. Строительные нормы и правила (СНиП) предусматривают разную скорость воздухообмена для помещений с различным функциональным назначением. Для жилых помещений, согласно СНиП, коэффициент воздухообмена составляет 1, но не менее 30 м3 на человека в час. Для кухонь и ванных комнат коэффициент воздухообмена 1,5, но не менее 60 м3 на человека в час. Необходимая мощность вентиляции в зависимости от скорости воздухообмена рассчитывается по формуле

L = n * V, где:

L – требуемая мощность вентиляции; n – стандартная скорость воздухообмена; V – объем комнаты, равный площади комнаты, умноженной на высоту потолка.

В зависимости от количества людей требуемая мощность вентиляции рассчитывается по следующей формуле

L = N * LN, где:

N – максимальное количество человек в комнате; LN – это стандартное почасовое потребление воздуха каждым человеком, зависящее от функционального назначения комнаты (что подразумевает адекватную занятость людей в этой комнате).

СНиП 41-01-2003 предусматривает следующие значения LN:

Более гибкая оценка необходимого объема воздухообмена и, следовательно, мощности вентиляции допускается стандартами, разработанными различными международными и федеральными общественными и профессиональными организациями, такими как ABOK, ASHRAE и другими. Составляемые ими стандарты носят справочно-консультативный характер, их введение в проект вентиляции не обязательно, однако их полезность для повышения эффективности проектирования и монтажа трудно переоценить.

Стандарты воздухообмена, разработанные профессиональными неправительственными организациями

Обычно необходимая мощность системы вентиляции находится в пределах: 100-500 м2 / ч для квартир; 1000-2500 м2 // ч для частных вилл; 1000-15000 м2 / час для производственных, складских и административных помещений.

При требуемой производительности от 1000 м2 / ч проектом предусмотрено отдельное помещение – венткамер, в которой установлено основное оборудование, а также автомат, который сможет управлять всей системой в соответствии с установленная программа. Вентиляционная камера должна соответствовать следующим параметрам: положительная температура в любое время года, достаточная звукоизоляция, достаточное энергоснабжение. Если водонагреватель используется в качестве нагревательного элемента для воздушного отопления, интегрированного в систему вентиляции, также необходимо подвести воду и установить гидроизоляцию помещения.

Исходя из расчетной мощности подбирается оборудование системы вентиляции, длина и сечение воздуховодов. При наличии воздушного отопления воздуховоды должны иметь слой теплоизоляции.

По результатам разработки тендерного задания схема системы вентиляции применяется к общему проекту дома (если система вентиляции спроектирована до начала строительства). Или, если вы разрабатываете систему вентиляции для готового дома, то составляется отдельный чертеж системы вентиляции загородного дома.

Пример чертежа системы вентиляции частного дома

По окончании проекта составляется смета – окончательная стоимость проекта вентиляции и график дальнейших работ. После окончания этапа проектирования начинается установка вентиляции.

Составление проекта вентиляционной системы – ответственный этап, основополагающий для всего строительства. Лучше доверить это специалистам.

ОВиК

К проектированию системы кондиционирования и вентиляции стоит относиться максимально ответственно, выбор нужной модели можно сделать на сайте.. Высокая степень интеграции и взаимодействия с другими системами делает их ремонт и восстановление чрезвычайно сложными. Кроме того, остановка этих комплексов может сделать пребывание на территории объекта очень некомфортным, а остановка внутренних тепловых сетей даже может стать причиной производственной аварии.

Опытные сотрудники проектной мастерской «Спецраздел» готовы в кратчайшее время выполнить заказ на проектирование систем вентиляции, отопления и кондиционирования, предоставив клиентам документацию, соответствующую всем актуальным нормативам. Мы выполняем разработку на стадиях ПД и РД, используя следующие вводные данные:

• Техзадание от заказчика;
• Планы коммуникаций водоснабжения и водоотведения;
• Принятые архитектурные и конструктивные решения;
• Планы электрических коммуникаций и размещения оборудования.

На стадии ПД разрабатываются чертежи и принципиальные схемы систем отопления, вентиляции и кондиционирования, пояснительная записка, а также технические задания, необходимые для принятия определенных конструктивных, инженерных и архитектурных решений. Проектирование ОВИК на стадии РД максимально приближено к выполнению строительно-монтажных работ. В перечень готовой документации входят детализованные чертежи, спецификации на материалы и оборудование, а также строительные задания, которые требуются для смежных разделов проекта.

Компания «Спецраздел» выполняет проектирование сетей отопления с подключением к внешним магистралям или с использованием собственного источника энергии на территории объекта. Наши сотрудники также имеют немалый опыт в разработке планов вытяжной, рециркуляционной и приточной вентиляции и комплексов кондиционирования. Кроме проектирования отопления и вентиляции, в нашу компетенцию также входит разработка систем дымоудаления для обеспечения безопасной эвакуации и быстрого устранения последствий пожара.

Сроки проектирования разделов ОВИК различаются в зависимости от сложности, а также от других факторов. Разработка ПД отнимает не менее 5 дней, РД — от 14 дней. Более подробную информацию о сроках исполнения, стоимости заказа и других аспектах сотрудничества вы можете получить, обратившись к нашим специалистам с помощью формы, представленной на сайте, или телефона.
Если мы Вам не ответили в течение 2-х часов, мы Вам гарантируем 10% скидку от полной стоимости работ. Для этого просим вас написать на [email protected], указав в теме письма ОВ,ТС скидка 10%. Раздел ОВ,ТС подробнее

Система вентиляции и кондиционирования воздуха промышленных зданий

Требования к системе вентиляции промышленных зданий гораздо жестче – при разработке проектной документации на вентиляцию промышленных зданий необходимо учитывать множество факторов. Проектирование системы необходимо вести строго с соблюдением разработанных технологических решений, т.к. при их несоблюдении может нарушиться технологический процесс производства продукции. Например, при производстве электроники необходимо добиться максимальной чистоты воздуха в производственном помещении. Это обеспечивается за счет избыточного притока очищенного воздуха в данное помещение, которое препятствует проникновению грязного воздуха из соседних помещений. Или при производствах с повышенным тепловыделением, при помощи вытяжной вентиляции и системы кондиционирования воздуха, обеспечиваются комфортные условия пребывания людей внутри помещения.

Сadvent

Программа для проектирования вентиляции cadvent является своеобразной надстройкой для рисования вентиляционных систем, созданной на графической платформе Avtocad.Эта утилита содержит в себе полный набор инструментов для черчения схем, имеет мощные возможности для ведения необходимых расчетов, создания трехмерных моделей, презентаций и пр.

Этот программный продукт позволяет:

Делать расчеты сечения и потерь давления в воздуховодах.
Акустические расчеты.
Создавать двухмерные чертежи с необходимыми обозначениями.
Производить 3D моделирование.
Готовить спецификации по необходимым элементам системы, с возможным экспортом в Еxcel.
Создавать качественные 3D презентации.

Основной особенностью этого ПО является возможность создавать полные комплекты рабочих документов, включающих вычисления, спецификации материалов, двух – и трехмерные чертежи, отдельные участки и элементы системы.

Для работы в этом ПО необходимо уметь обращаться с графической платформой avtocad, уметь работать с электронными таблицами и библиотеками. Язык интерфейса – английский. Стоимость программного комплекса зависит от его комплектации: модуль вентиляции с возможностью ручного обновления баз – 500 у.е.; модуль вентиляция с автоматическим обновлением баз – 1500 у.е.; модуль вентиляция, отопление, водопровод с полной базой элементов европейских производителей – 2500 у.е.

Несмотря на кажущуюся простоту создания проектов в представленном выше программном обеспечении – это достаточно технически сложный процесс, требующий обширных знаний, поэтому для создания проектной документации и расчетов обращайтесь только к специалистам.

В помощь инженерам, занимающимся проектированием и , создано множество программ. Компьютер не только подсчитает все требуемые параметры, но и сделает чертежи вентиляции. О самых удобных и простых решениях, а также о том, на чем основывается алгоритм их работы, читайте далее.

Состав проектной документации

По окончании работ заказчик получает готовый проект, который включает в себя документы:

Обложка проекта и титульный лист;
Необходимые лицензии и сертификаты на проведение проектных и монтажных работ;
Техническое задание на создание вентиляционной системы;
Пояснительная записка:
- Основные технические решения для вентиляционных систем:
- Расход тепла и установочная электрическая мощность вентиляционного оборудования;
- Характеристики вентиляционной системы (габариты, энергопотребление и т.п.);
- Таблица расчётов воздухообмена в помещениях;
- Расчёт основного оборудования для вентиляции при помощи программных продуктов производителя оборудования;
Схема расположения основного оборудования вентиляции в венткамерах;
Схема размещения воздухораспределителей и пультов;
Схема расположения воздуховодов, вентиляционных магистралей и прочих элементов;
Спецификация оборудования вентиляции;
Аксонометрические схемы системы вентиляции.

Разработка проектной документации ведётся в системах автоматизированного проектирования – копию проекта в электронном виде мы предоставляем и заказчику.

Рабочая документация рабочий проект вентиляции, стадия Р

для получения полного пакета проектной документации, т.е. создания рабочего проекта вентиляции, дополнительно разрабатываются:
добавляются в основной комплект чертежей:

деталировка узлов основного вентиляционного оборудования (обвязка вентиляционных установок);
структурная схема основного вентиляционного оборудования;
деталировка узлов системы оконечного вентиляционного оборудования;
габаритные размеры и зоны обслуживания вентиляционных трасс;
примечания для монтажа системы вентиляции;

добавляются в пояснительную записку:

расход тепла и установочную электрическую мощность вентиляционного оборудования;
характеристики системы вентиляции (габариты, энергопотребление и т.д.);
таблица расчетов воздухообмена по помещениям;
проектирование автоматики системы вентиляции;

задание смежным системам (таблица интеграции);

аксонометрические схемы системы вентиляции;

спецификацию вентиляционного оборудования с деталировками;

лицензии и сертификаты на проектные и монтажные работы;

согласование проектных решений по вентиляции с архитекторами и дизайнерами.

Объем рабочего проекта вентиляции позволяет полностью реализовать спроектированную вентиляционную систему.

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

напор воздуха извне;
потребность в подогреве притока зимой;
необходимая мощность этого прогрева;
общая потребность в поступлении и удалении воздуха.

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

только обеспечивать поступление воздуха извне;
только выбрасывать наружу загрязненный воздух;
комбинировать выполнение этих двух задач.

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Рабочая документация рабочий проект вентиляции, стадия Р

получить полный пакет проектной документации, например, создание работающего проекта вентиляции, также в стадии разработки:

к основному набору чертежей добавлены:

детализация узлов основного вентиляционного оборудования (трубы вентиляционных установок);
структурная схема основного вентиляционного оборудования;
детализация узлов системы оконечного вентиляционного оборудования;
габаритные размеры и служебные площади вентиляционных путей;
примечания по установке системы вентиляции;

добавлены к пояснительной записке:

расход тепла и установленная электрическая мощность вентиляционного оборудования;
характеристики системы вентиляции (габариты, энергопотребление и т д);
таблица расчета воздухообмена для помещений;
проектирование автоматизации системы вентиляции;

привязка к смежным системам (таблица интеграции);

аксонометрические схемы системы вентиляции;

спецификация вентиляционного оборудования с деталями;

лицензии и сертификаты на выполнение проектных и монтажных работ;

согласование проектных решений вентиляции с архитекторами и дизайнерами.

Объем проекта вентиляции позволяет полностью реализовать спроектированную систему вентиляции.

Расчёт приточно-вытяжной вентиляции

Расчёт приточно-вытяжной вентиляции сводится к расчёту приточной и вытяжной систем вентиляции по отдельности. Далее, функцию двух систем может выполнять один агрегат — приточно-вытяжная установка.

Приточно-вытяжные установки обычно применяют для общеобменных систем вентиляции. Учитывая преобладание притока над вытяжкой, о котором говорилось выше, в таких установках расход приточного воздуха больше, чем вытяжного. Кроме того, аэродинамическое сопротивление приточной системы всегда выше, чем вытяжной ввиду наличия секций фильтрации, нагрева, а иногда и охлаждения. Поэтому вытяжные вентиляторы, как правило, предусматриваются меньшей мощности, нежели приточные.

Наконец, выполняя расчёт приточно-вытяжной вентиляции, можно сэкономить, предусмотрев рекуператор тепла. Это устройство, которое передаёт тепло от вытяжного воздуха приточному. В зимнее время рекуператор способен достаточно сильно прогреть приточный воздух за счёт вытяжного и, как следствие, существенно снизить мощность нагревателя.

Например, в приточной системе вентиляции требуется нагреть 1000 м3/ч воздуха с ‑26°С до +20°С. Мощность нагревателя составит 0,335·1000·(20-(-26)) = 15,3 кВт.

Предположим, в рекуператоре удалось нагреть приточный воздух до температуры +7°С. Тогда нагревателю останется лишь догреть его до искомых +20°С. Мощность такого нагревателя составит 0,335·1000·(20-7)=4,3 кВт. Таким образом, применение рекуператора позволило понизить энергозатраты системы на 11 кВт или на 72%.

Расчёт естественной вентиляции

Суть естественной вентиляции — обеспечение естественного воздухообмена в помещении. Приточная естественная вентиляция обычно представляет собой открытые окна. Естественная вытяжная вентиляция — это шахта, которая поднимается на определенную высоту. Чем выше — тем сильнее тяга, и тем интенсивнее будет работать естественная вентиляция в целом.

Естественная вентиляция. 1 — вытяжная решетка, 2 — открытое окно, 3 — вытяжная шахта.

Расчёт естественной вентиляции позволяет определить сечение вытяжной шахты и, при необходимости, высоту подъёма этой шахты. В ходе расчёта определяется располагаемое гравитационное давление (тяга), подбирается сечение, рассчитываются аэродинамические потери и проверяется условие, чтобы потери не превышали тягу.

Располагаемое гравитационное давление определяется по формуле:

ΔРГ=g·h·(ρН-ρВ),

где g — ускорение свободного падения (g=9,81 м/с2); h — высота шахты (м); ρН — плотность наружного воздуха (принимается для +5°С равной 1,27 кг/м3); ρВ — плотность внутреннего воздуха (принимается для +18°С равной 1,21 кг/м3).

Площадь сечения шахты рассчитывается исходя требуемого расхода и скорости воздуха. Скорость воздуха задаётся самостоятельно, рекомендуется принимать не более 1,5 м/с, желательно — 1 м/с.

S = L / (3600·v),

где L — расход воздуха (м3/ч), v — скорость воздуха (м/с).

По полученной площади сечения шахты определяется длина А и ширина В сечения (так, чтобы A·B ≈S) для прямоугольных шахт или диаметр круглых шахт (D=корень(4·S/p)).

Далее определяется аэродинамическое сопротивление шахты ΔРШ, включая сопротивление вытяжной решетки в помещении и дефлектора на улице. Оно должно быть как минимум на 10% меньше располагаемого гравитационного давления ΔРГ:

ΔРГ ≥ 1,1·ΔРШ.

Если это условие не выполняется, следует принять меньшую скорость движения воздуха в шахте (это позволит снизить ΔРШ) или увеличить высоту шахты (это позволит увеличить ΔРГ).

Система вентиляции и кондиционирования воздуха жилых зданий

Все жилые здания в обязательном порядке оборудуются системой вентиляции. Малоэтажные жилые дома, в основном, проектируются с естественной вентиляцией, которая работает по следующему принципу: приток воздуха осуществляется через форточки и неплотности окон и дверей, а удаляется через специальные вентиляционные отверстия на кухне, с/у или кладовке (вытяжная вентиляция). За счет этого в жилых помещениях образуется движение воздушных масс, называемое воздухообменом.

Система вентиляции многоэтажных жилых домов, помимо естественной, может быть и принудительной. В данном случае принцип работы вентиляции заключается в следующем:

1. Воздухообмен в жилых помещениях происходит за счет притока «свежего» воздуха из системы приточной вентиляции, которая приводит воздушные потоки в движение при помощи вентиляторов.

2. Удаление «грязного» воздуха происходит по такому же принципу, что и при естественной вентиляции, при помощи вытяжной вентиляции.

Помимо этого, в многоэтажных жилых зданиях высотой более 28м необходимо предусматривать противодымную вентиляцию, которая предназначена для предотвращения поражающего воздействия на людей и материальные ценности продуктов горения, распространяющихся во внутреннем объеме здания при возникновении пожара.
