Принцип работы счетчика тепла на батарею отопления в квартире

Порядок законной установки теплосчётчика

Последовательность действий, направленных на установку прибора индивидуального учета тепловой энергии в квартире, состоит из нескольких этапов.

Рассмотрим их детальнее:

1. Письменное обращение в домовую управляющую организацию за разрешением установки теплосчетчика. К письму необходимо приложить копии документов о праве собственности на жилплощадь, технического паспорта квартиры.
2. Получение технических условий на монтаж теплосчётчика у поставщика тепловой энергии (как правило, у управляющей компании).
3. Подготовка проекта индивидуального учета тепла и установочной техдокументации. Выполняется организацией, обладающей законным правом оказания проектных услуг.
4. Согласование проектной документации с теплоснабжающим предприятием.

Приобретать теплосчётчик до получения согласованного проекта по тепловой энергии не следует, т.к. возможен отказ по различным причинам.

Имея всю документацию по проекту, остается выбрать тепловой счётчик – ультразвуковой, механический или внешней установки, например, вычислитель тепла.

Прибор, обязанный экономить до 50% расходов по отоплению – его должны устанавливать профи. Причем с гарантией

На купленную модель необходимо получить у продавца чеки (товарный и кассовый), инструкцию, гарантийный талон и копию действующего сертификата качества.

Компания, выполняющая установку теплосчётчика, должна иметь лицензию на этот тип работ.

Перед выбором подрядчика необходимо оценить данные о кандидатах (ЕГРЮЛ, сертификаты, допуски СРО), профессионализм монтажников (спецоборудование, перечень установочных работ, наличие монтажного комплекта), гарантии выполненной работы.

Важно качество терморегулятора, установленного на отопительном радиаторе. Именно он позволит управлять отоплением батареи, а значит и стоимостью тепла. Учтите, что помимо теплового счетчика понадобится дополнительные приборы и приспособления: байпас, радиаторные терморегуляторы, трубные фильтры, тройники и пр

Учтите, что помимо теплового счетчика понадобится дополнительные приборы и приспособления: байпас, радиаторные терморегуляторы, трубные фильтры, тройники и пр.

Пломбирование теплового счётчика или распределителя тепла после монтажных работ – обязательно.

Пломбы ставят представители теплоснабжающего предприятия.

Варианты счётчиков отопления: индивидуальные и общедомовые приборы

В зависимости от условий и варианта разводки теплосети существует два вида счётчиков на тепло: общедомовой и индивидуальный – в каждую квартиру. И тот и другой способ имеет право на жизнь, и каждый отличается своими преимуществами и недостатками.

Общедомовой прибор учёта тепла в многоквартирном доме считается отличным вариантом, особенно если большинство жильцов готовы материально поучаствовать в его установке. Несмотря на то, что стоимость монтажа и цена теплосчётчика довольно высокие, если конечную сумму распределить между жильцами, в итоге выйдет не такая и большая цифра. Соответственно, чем больше желающих, тем дешевле обойдутся работы. Ежемесячно данные со счётчика снимают работники теплоподающей организации, которые распределяют полученную цифру между квартирами с учётом площади каждой.

Важно! Если поставщик услуг не соблюдает оговоренную в контракте температуру воды, подаваемой в систему отопления дома, то по закону он будет обязан вернуть пользователям потраченные средства

Прежде чем приобретать общий тепловой счётчик на отопление, следует решить такие задачи:

Счетчики на тепло могут быть индивидуальными и общедомовыми

1. Провести собрание жильцов дома, опросить желающих, которые готовы вложить личные средства в установку прибора. Ставить прибор разрешено только тогда, когда большая часть проживающих в доме готова поддержать идею.
2. Обсудить особенности последующего монтажа, выбрать фирму поставщика, которая будет снимать показания со счётчика и выписывать квитанции по расходам тепловой энергии для каждого потребителя.
3. Обязательно зафиксировать в протоколе результаты собрания и направить письменное заявление о желании установить тепловой прибор в компанию, которая отвечает за поставки тепла.
4. Составить договор с теплоснабжающей организацией и проводить оплату используемой тепловой энергии по факту.

Чтобы процесс установки счётчика не затягивался, специалисты рекомендуют сразу обращаться в компании, которые выполняют весь комплекс услуг по монтажу, созданию проекта и согласованию. А также нужно предварительно узнать, не занимается ли нынешний поставщик услуг по теплу установкой счётчиков. Зачастую коммунальные службы имеют договорённости с частными фирмами, которые выполняют монтаж тепломеров во вверенных им домах на льготных условиях.

Что касается выгоды, то установка счётчиков на отопление в дом считается экономичным решением. Однако присутствуют некоторые нюансы. Например, если окна в подъезде старые, разбитые, то теплопотери по подъезду будут значительными, что впоследствии скажется на итоговой сумме за отопление. Иногда из-за таких потерь расходы на тепло могут превысить стандартные нормы. Эти нюансы нужно заранее предусмотреть и оценить целесообразность монтажа.

Чтобы поставить общедомовой счетчик необходимо согласие как минимум половины жильцов

Индивидуальный счётчик на отопление в квартиру

Несмотря на то, что в некоторых случаях установка тепловых счётчиков на дом или в подъезд обойдётся дешевле, но экономического эффекта в скором времени можно не дождаться. По этой причине многие потребители отдают предпочтение именно индивидуальным счётчикам, которые монтируются непосредственно в каждой квартире.

Полезный совет! Цена индивидуальных счётчиков тепла в квартире выше, но в результате установки прибора оплата за тепло будет ниже, чем при использовании общедомового устройства.

Прежде чем проводить монтаж прибора учета, нужно в первую очередь разобраться, как работает счётчик на отопление в квартире. Итак, работа индивидуального устройства предполагает размещение на каждой батарее распределителя, задача которого заключается в фиксировании температуры и ее колебаний на протяжении определённого периода. Обычно учитываются перепады на протяжении месяца. Исходя из полученных показателей, вычисляется оплата за потреблённую тепловую энергию.

Чтобы понять, можно ли поставить счётчик на отопление в квартире, нужно знать некоторые ограничения, возникающие по техническим причинам. Учитывая, что установка тепломера осуществляется на каждый стояк, то при наличии нескольких стояков в квартире потребуется монтаж нескольких приборов. Поэтому при вертикальной разводке отопления устанавливают распределители, которые вычисляют расход тепла, исходя из разности температур на поверхности батареи и в воздухе комнаты.

Установка индивидуального счетчика обойдется дороже чем общедомового, но и экономия средств благодаря ему значительней

Общедомовые теплосчетчики

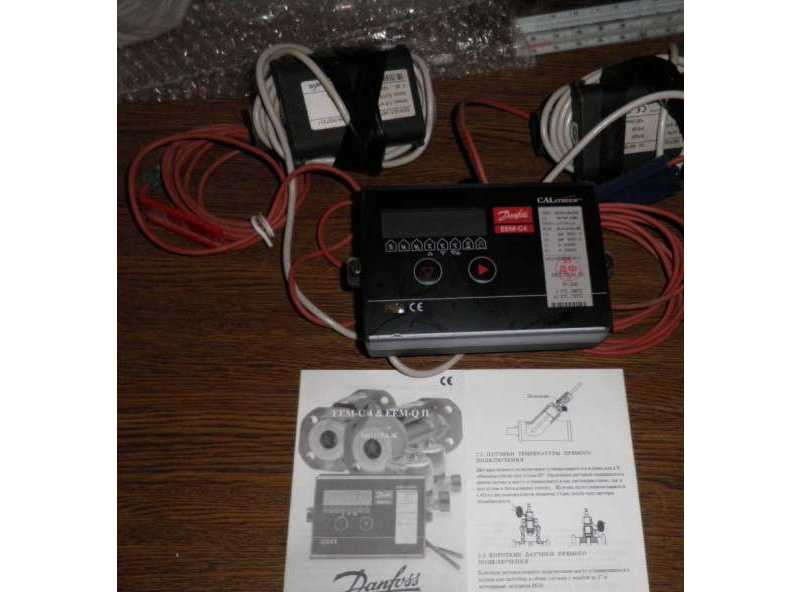

Общедомовой счетчик danfoss предназначен для ведения учета больших расходов и нагрузок тепловой энергии. С его помощью можно определить расход тепла в целом, осуществляя оплату по факту потребления.

Учет может проводиться согласно открытой или закрытой схеме. Также, при помощи этого прибора осуществляется контроль тепловой мощности, уровень расхода, количества теплоносителя и прочие параметры.

Цена квартирного теплосчетчика Данфосс будет зависеть от конкретной модели. Но чтобы правильно определиться с выбором, лучше проконсультироваться со специалистами, которые ответят на любые ваши вопросы.

«Сантехкомплект» — официальный дилер известной на мировом рынке сантехнической арматуры марки Danfoss. На сайте компании вы можете приобрести поквартирные тепловые счетчики высокого качества. В зависимости от назначения теплосчетчики могут быть поквартирными и домовыми. Поквартирные теплосчетчики Danfoss невероятно просты в использовании и позволяют вести точный учет тепла в каждой квартире.

Квартирный теплосчетчик представляет собой устройство, для точного измерения и регистрации расхода потребляемой тепловой энергии для отдельной квартиры.

Поквартирные индивидуальные теплосчетчики Danfoss широко используются в отопительных системах и обеспечивают высокую точность расчета и отображение необходимых данных, что позволяет контролировать расход энергии и, следовательно, экономить ресурсы и денежные средства. Счетчики тепла Данфос состоят из расходомера и вычислителя.

Данные устройства универсальны. Существующие схемы теплосчетчиков позволяют встроить их не только в строящиеся системы, но и в уже эксплуатируемые, хотя следует помнить, что во втором случае потребуется переделать инженерную сеть.

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет

Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Особенности монтажа и ввода в эксплуатацию

Монтаж приборов должен выполнять обученный специалист с учетом специфики разводки отопления в МКД. От этого зависит корректная работа устройства.

Для монтажа устройства не требуется менять схему отопления. Он крепится непосредственно к батарее. Программируется. Алгоритм монтажа может незначительно меняться в зависимости от модели.

Запрещено применять регистраторы, где установлены:

• Системы теплого пола;
• Нагревателей или конвекторов с принудительной подачей воздуха;
• Потолочных нагревателей с функцией забора наружного воздуха;
• Конверторов, где в качестве теплоносителя применяется пар.

Установка индивидуального теплового счетчика

Шаг первыйШаг второйквартирный теплосчетчикШаг третий

Шаг четвертыйустановку теплосчетчика в квартиреШаг пятыйВыбирая компанию, желательно обратить внимание на ряд нюансов:

• на наличие информации об организации в ЕГРЮЛ;
• на наличие пакета необходимой документации, в том числе свидетельств, сертификатов, допусков СРО;
• на наличие квалифицированных специалистов;
• на наличие специального оборудования;
• на выполнение полного перечня работ по монтажу;
• на наличие бесплатного выезда специалиста на квартиру клиента с целью осмотра коммуникаций;
• на наличие гарантийных обязательств на проводимые работы.

Шаг шестой

Установка счетчика тепла в квартиру

Просто приобрести счетчик недостаточно. Нужно его еще установить. Для этого следует предпринять ряд шагов, в результате которых будет разрешен монтаж:

• оформление письменного заявления в организацию, обеспечивающую дом теплом, предоставление документов на квартиру;
• предоставление техусловий для монтажа счетчика (их предоставляет компания, поставщик тепла);
• непосредственный выбор подходящего по техническим условиям прибора;
• предъявление прибора в коммунальную организацию для согласования;
• установка прибора;
• приемка счетчика специалистами управляющей компании и установка пломбы.

Виды тепловых счетчиков

Виды тепловых счетчиков

Перед тем как установить отопительный счетчик в квартиру необходимо правильно подобрать его модель. В настоящее время производители предлагают несколько вариантов этих приборов учета тепловой энергии. Они отличаются принципом снятия показаний, точностью и стоимостью.

Учитывая общий принцип работы счетчика для отопления, все они состоят из трех отдельных элементов:

• Блок учета расхода теплой воды;
• Два температурных датчика;
• Электронный блок обработки поступившей информации от первых двух устройств.

Разница между моделями счетчиков отопления для батареи заключается в принципе снятия показания прибора учета объема теплоносителя. Остальные компоненты имеют незначительные расхождения между фактическими и расчетными данными о температуре горячей и остывшей воды.

На выбор теплового счетчика на теплоснабжение в квартире не влияет размер электронного блока. Он может располагаться в удалении от места монтажа прибора учета расхода воды.

Механические тепловые счетчики

Это самые простые и доступные устройства для комплектации счетчиков центрального теплоснабжения. Они работают по принципу преобразования поступательного движения теплоносителя во вращательное движение блока учета расхода.

В зависимости от принципа работы механические счетчики на отопление разделяются на несколько типов:

Основным недостатком этих приборов является высокая погрешность при резких изменениях скорости движения воды. Также нужно учитывать, что вращательный элемент создает путь и небольшое гидравлическое сопротивление. Большое влияние на качество работы индивидуального счётчика теплоснабжения оказывает состав теплоносителя. Для жесткой воды механические модели не подходят. В этом случае их необходимо заменить бесконтактными аналогами.

Средняя стоимость механических (тахометрических) моделей колеблется от 4 до 9,5 тыс. рублей.

Проще всего обмануть механический счетчик отопления. Для этого достаточно установить на него мощные неодимовые магниты. Но помимо возможно штрафа такая «модернизация» может привести к быстрому выходу устройства из строя.

Вихревые тепловые счетчики

Лучшим вариантом работы счетчика отопления считается снятие текущих показаний без прямого воздействия на поток теплоносителя. К разряду подобных устройств можно отнести вихревые модели.

Его принцип работы основан на анализе вихревых аномалий, которые возникают из-за искусственного препятствия. Такая конструкция позволяет с высокой точностью получать показания объема воды, прошедшей через устройство. Также нужно отметить следующие положительные качества вихревого теплового счетчика для радиаторов отопления:

• Необязательное наличие прямых участков. Это условие необходимо выполнять только для механических моделей приборов учета;
• Состав воды не повлияет на погрешность, а также не скажется на состоянии счетчика;
• Наличие металлических примесей не скажется на точности.

Однако нужно учитывать и недостатки этого прибора учета. К ним относится влияние воздушных пробок на погрешность. Также высокая стоимость вихревых приборов учета делают их непопулярными для установки в систему учета отопления в частных домах и квартирах. Чаще всего их применяют в производственной и коммерческой сфере. В отличие от механических моделей положение вихревого счетчика не влияет на его работу.

Ультразвуковые тепловые счетчики

Самый непопулярный вид тепловых счетчиков. Они работают по принципу изменения времени прохождения звукового сигнала через жидкость. Это в свою очередь зависит от ее скорости.

На точность снятия показаний влияет конструкция центрального блока. Она может быть следующих типов:

Важным нюансом является чистота теплоносителя. В нем должны отсутствовать сторонние примеси в виде окалин, ржавчины или большого содержания металла. В противном случае значительно ухудшится точность показания прибора. Поэтому ультразвуковые модели в большей мере применяются в замкнутых системах, где учет расхода воды необходим для организации производственного процесса.

Даже установка хорошей системы фильтрации не даст полной гарантии отсутствия в теплоносителей сторонних примесей. Потому лучше всего воздержаться от монтажа ультразвуковых счетчиков для дома или квартиры.

Как бороться с такой несправедливостью?

Современные счетчики на отопление позволяют контролировать количество тепла, которое вы получаете, и вам больше не придется платить за холодные батареи в квартире.

Квартирный счетчик тепла на батарею – это специальное оборудование, предназначенное для учета тепловой энергии, которая поступает в жилье. Несмотря на то, что прибор называют «квартирным», его без проблем можно установить в частном доме, офисе и даже на даче.

В комплектацию счетчика входят:

• Тепловычислитель.
• Водомер.
• Два датчика температуры.

Что нужно для установки?

Для установки такого счетчика вам потребуется всего лишь написать заявление в ЖЭК о том, что вы желаете установить прибор учета тепловой энергии.

После того, как ЖЭК выдаст необходимое разрешение, вы должны составить проект, в соответствии с которым будут проводиться все монтажные работы.

Данный проект необходимо утвердить начальником ЖЭКа. После того, как вся документация подписана, и ЖЭК не имеет никаких возражений, вы можете приступать к монтажным работам установки теплового счетчика. Когда прибор установлен, его необходимо подключить и  правильно настроить.

Важно. После установки счетчика и выполнения  пусконаладочных работ не забудьте подписать все необходимое акты и поставить новый прибор на учет.

Какие бывают счетчики?

Вы, наверняка, спросите, какой же счетчик лучше всего выбрать, ведь их ассортимент далеко не маленький?

На сегодняшний день рынок может предложить несколько видов счетчиков.

По  объему работы:

• Квартирные.
• Промышленные.

По принципу действия:

• Тахометрические.
• Ультразвуковые.
• Электромагнитные.
• Вихревые.

Первым делом обсудим бюджетный вариант – механический счетчик. Цена тахометрического счетчика на батарею считается довольно таки приемлемой.

В комплектацию такого механического прибора входит тепловычеслитель и роторный  водный счетчик.

Единственный минус такого  агрегата – неспособность работать с водой, где повышена жесткость, присутствует накипь, ржавчина, окалины и какой-либо другой мусор.

Ультразвуковой счетчик – более современный вариант, который будет стоить немного дороже, чем механический. Его принцип работ практически не отличается от остальных приборов. Единственный значительный плюс такого счетчика – довольна высокая четкость показаний.

Квартирный счетчик отличается небольшими размерами и каналом 15 – 20 мм.  Интервал  измеряемого тепла составляет от 0,6 до 2,5 м3/ч.

Тепло измеряется согласно принципу действия  счетчика. Для более точных данных можно дополнительно пользоваться расходомером. Практически всегда расходомер и тепловычеслитель составляют один целый прибор.

Домовой счетчик  применяется на больших предприятиях или в многоквартирных домах. Учет тепла также производится одним из нескольких методов: вихревой, турбинный и электромагнитный.

Единственное отличие межу домовым и квартирным счетчиком – это размер и объем необходимой работы. Размер домового счетчика около 25 – 300 мм. Интервал  измерения тепла не изменился – 0,6 – 2,5 м3/ч.

Монтаж и принцип работы

Тепловычислитель механического счетчика необходимо установить на водосчетчик, от которого 2 провода подключаются к входу и выходу теплотрассы квартиры.

Каждый из проводов снабжен термодатчиком. Тепловычислитель получает температуру воды на входе и выходе теплотрассы (в нашем случае квартиры), а счетчик воды показывает нам, какой объем воды был затрачен на процесс отопления. После сбора всех данных, с помощью специальных расчетов, счетчик на батарее отопления безошибочно подсчитывает количество тепла, которое было использовано.

Принцип работы ультразвукового счетчика заключается в том, что на трубе друг напротив друга устанавливают излучатель и прибор,  принимающий ультразвуковые сигналы. Потоком жидкости в трубе излучатель отправляет сигнал, который получает приемник. То время, пока сигнал находится между излучателем и приемником, соответствует скорости потока воды в трубопроводе. Так рассчитывается расход воды, затраченный на отопление.  Кроме основной функции, ультразвуковой счетчик поможет регулировать подачу теплоэнергии.

Если вам самостоятельно сложно установить счетчик тепла, можно воспользоваться услугами профессиональных монтажников. Для этого нужно написать в форму внизу справа на нашем сайте. Консультант сориентирует вас по ценам на услуги.

Как правильно снимать показания?

Ну, вот мы и подошли к финишу нашей статьи, осталось разобраться, как правильно снимать показания теплового счетчика.

Ответ довольно прост – так же, как и с любого другого счетчика. Потом вам необходимо заполнить соответствующую квитанцию, в которой вы укажете предыдущие и нынешние показания, их разницу, которую необходимо умножить на действующий тариф.

Оплатить  услуги можно в любом специализированном банке. Получателем денежных средств нужно указать теплоснабжающую организацию.

Обязательно посмотрите ролик из телепрограммы «Жилищный вопрос». В нем речь идет о переплатах за отопление и об установке индивидуальных приборов учета для экономии.

Надеемся, что материал статьи был вам полезен. Если не сложно. Нажмите кнопки социальных сетей.

Хорошего вам дня!

Классификация приборов

Счетчики тепла работают с расходомерами разных типов. В зависимости от условий эксплуатации можно выбирать из четырех вариантов.

Механические устройства

Относятся к наиболее простым счетчикам. Могут быть винтовыми, турбинными или крыльчатыми. Принцип работы устройства основан на преобразовании поступательного движения теплоносителя в движение измеряющего элемента. Самое доступное по стоимости оборудование. Не может использоваться, если в качестве теплоносителя выбрана жесткая вода или если в ней присутствуют частицы ржавчины, накипи или окалины. Они засоряют механические части устройства, поэтому перед ним рекомендуется устанавливать специальные фильтры. Кроме того механические приборы плохо переносят резкие колебания расхода.

Механические теплосчетчики считаются самыми простыми измерительными приборами. Однако они очень чувствительны к качеству теплоносителя, довольно быстро засоряются и выходят из строя

Электромагнитное оборудование

Электромагнитные счётчики на отопление в квартиру в своей работе используют фактор появления электрического тока при прохождении жидкости в магнитном поле. Приборы обладают достаточно высокой метрологической стабильностью и успешно эксплуатируются. Неточность устройств возрастает при появлении примесей в воде и некачественном соединении проводов при монтаже.

Вихревые счетчики

Оборудование оценивает вихри, образующиеся за препятствием, расположенным на пути теплоносителя. Может быть установлено и на вертикальных и на горизонтальных трубопроводах. Приборы чувствительны к наличию воздуха в системе, качеству сварочных работ и примесям в воде. Для их функционирования необходимо установить магнитно-сетчатый фильтр. Отложения в трубах не мешают их работе. Устройства требовательны к размерам прямых участков трубопровода перед расходомером и за ним.

Ультразвуковые приборы

Измеряют время, которое жидкость проходит от источника до приемника сигнала. Устройства разделяются на доплеровские, частотные, временные и корреляционные. В любом случае оборудование безукоризненно работает, проводя измерения в однородной чистой жидкости без примесей осадка или накипи. Искажения показаний возникают при появлении воздушных пузырьков, накипи или окалины в теплоносителе. Наиболее долговечный и надежный вариант.

Как и любое измерительное устройство, счетчик должен иметь сертификат и паспорт. В документах обязательно указываются сведения о первичной поверке, которую проводит завод-изготовитель. Эта же информация должна наноситься на корпус счетчика в виде особого клейма или наклейки. В ходе эксплуатации устройства должны так же подвергаться регулярной поверке. Сроки ее проведения зависят от модели прибора. В среднем мероприятие проводится раз в четыре года.

Компактные ультразвуковые модели, предназначенные для установки в квартире, отличаются высокой точностью, надежностью и продолжительным сроком службы

Принцип работы

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t1-t2), гКал/ч, в которой:

• G – массовый расход воды, т/ч;
• T1,2 – температурные показатели воды на входе и выходе из системы, оС.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Как правильно подобрать теплосчетчики Danfoss

Продукция, производимая в Дании, завоевала всеобщую популярность и известность во всем мире. Надо будет встретить установленные отопительные приборы. Представленный широкий ассортимент позволяет всем нуждающимся максимально эффективно использовать свои финансовые возможности для достижения желаемого результата.

• источник питания
• точность измерения и уровень погрешности
• динамический диапазон измерения
• функциональное содержание
• способ подключения
• цена.

Практически весь модельный ряд имеет довольно небольшие размеры, что обеспечивает дополнительное удобство при проведении монтажных работ.
