Прогрев бетона: зачем он нужен и как его организовать

Подогрев бетона зимой

В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в это время наиболее часто можно наблюдать явление кристаллизации воды в растворе, что исключает ее участие в химических реакция связанных с затвердеванием массы.

Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована следующими методами:

  • Введение в раствор противоморозных добавок;
  • Подогрев методом «Термоса».

Противоморозные добавки

Добавки на основе из антифриза

Противоморозные добавки способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз – вещество, не дающее воде замерзнуть.

Любой строитель своими руками может добавить противоморозные средства в раствор.

Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия. Именно эти добавки обеспечат конструкции также сохранение физических и химических свойств и станут антикоррозийной защитой для железобетона в условиях низких температур.

Метод термоса

Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания сохранять температур 20-25 градусов. За счет такого подогрева конструкция и будет сохранять прочность.

Влияние температуры на твердение бетона

Бетон представляет собой смесь из наполнителей – песка и щебня, скрепленных между собой застывшим цементным молочком. При реакции с водой происходит его гидратация, затем он затвердевает с одновременным испарением воды. Критическая прочность при нормальной температуре набирается в течение одних или полутора суток, в зависимости от влажности окружающего воздуха.

Оптимальной для протекания реакции является температура около 20⁰С, раствор набирает расчетную прочность в течение 28 суток. Чтобы в первые дни вода не улетучивалась слишком быстро, бетон покрывают гидроизоляцией.

Читать также: Условный предел текучести стали

При 5⁰С застывание состава замедляется в 2 раза, а при нулевой температуре гидратация прекращается. Если до этого критическая прочность бетона набрана, с ним ничего не случится, он наберет прочность после потепления. Если же до замерзания набор критической прочности не произошел, материал не наберет нужных показателей, и будет крошиться после размораживания. В этом случае заливать любую марку бетона при минусовой температуре нельзя.

Способы установки электродов в конструкцию

В залитый раствор вставляют электроды с рассчитанным шагом (60–100 см), в зависимости от геометрии конструкции и погодных условий. Локальные перегревы отрицательно влияют на качество бетона, поэтому размещение электродов должно быть равномерным. Проект расстановки составляется с учётом основных норм:


Схема установки электродов в железобетонную конструкцию

  • минимальное расстояние между электродами 200–400 мм;
  • расстояние от электродов до стержней каркаса 50–150 мм;
  • расстояние от электрода до технологического шва конструкции – не менее 100 мм;
  • расстояние от крайнего ряда до опалубки – не менее 30 мм.

Если выдержать эти требования невозможно из-за размера или конструктивных особенностей прогреваемых поверхностей, электроды на опасных участках необходимо изолировать эбонитовой трубкой.

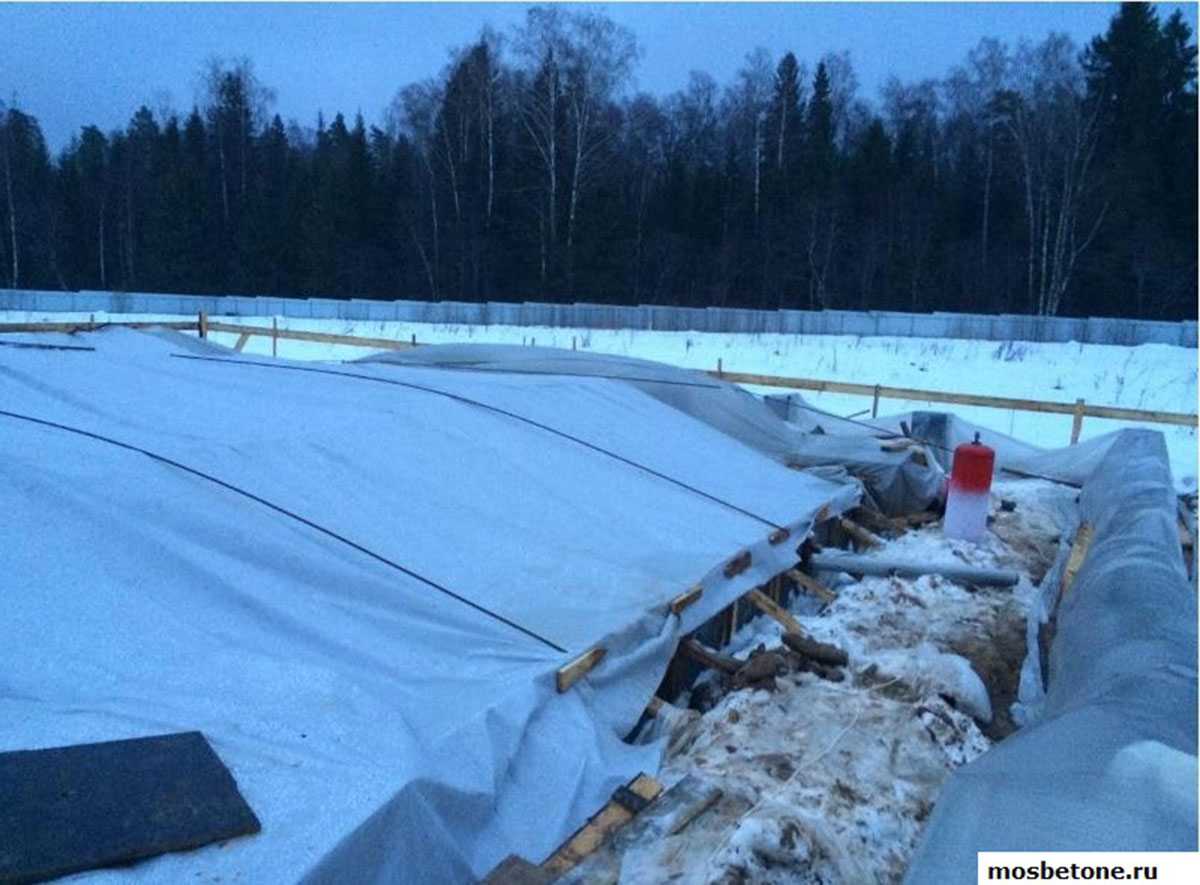

После заливки бетона нужно укрыть прогреваемый участок рубероидом, плёнкой или другим теплоизоляционным материалом – без дополнительного утепления проведение обогрева не имеет смысла.

Через понижающий трансформатор, подключенный согласно схеме, на электроды подаётся однофазный или трёхфазный переменный ток. Использовать постоянный ток нельзя, так как он запускает процесс электролиза. В электроцепь обязательно включают приборы контроля – по мере застывания требуется проводить корректировки параметров подаваемого тока.


Схема обогрева бетона с помощью кабеля

Прогрев бетона кабелем КДБС

В процессе прогрева бетона кабель КДБС нагревается до 60 градусов. Такая температура не приводит к перегреву или кипению бетона, что положительно сказывается на однородности и прочности бетонной конструкции – без микротрещин и пустот.

При прогреве бетона кабелем на 220В необходимо не забывать и учитывать следующие моменты:

До начала работ необходимо замерить сопротивление кабеля КДБС и сверить его с данными, приведенными в паспорте;
Для того, чтобы правильно рассчитать необходимый объем кабеля, необходимо учесть его радиус обогрева, который составляет ~ 15см;
Рекомендуемое расстояние между проводами при укладке должно быть примерно 25 см, при этом сам провод должен быть полностью погружен в бетон;
Кабель КДБС необходимо крепить непосредственно к армируемой конструкции с помощью обычных кабельных стяжек; крепление вязальной проволокой не допускается из-за возможности повредить изоляционный слой кабеля;
Греющий кабель КДБС запрещается укладывать внахлест, наращивать и укорачивать;
После завершения монтажа провода важно вновь замерить сопротивление кабеля, сверить его с паспортными данными и убедиться, что провод нигде не поврежден и готов к использованию;
Прогрев бетона с помощью кабеля КДБС занимает от 3 до 7 дней в зависимости от температуры воздуха. Работать данным проводом можно при температуре от +5 до -25 градусов.

Способы прогрева конструкций из бетона

Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.

Трансформатором

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.

Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.

Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:

  • ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
  • ВЕТ (предназначенный для работы напрямую от электрической сети);
  • ПТПЖ (токопроводящий с параллельными оцинкованными жилами).

Жилы проводов могут быть диаметром 1,2-3 мм.

Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:

  • полосовые;
  • струнные;
  • стержневые;
  • пластинчатые.

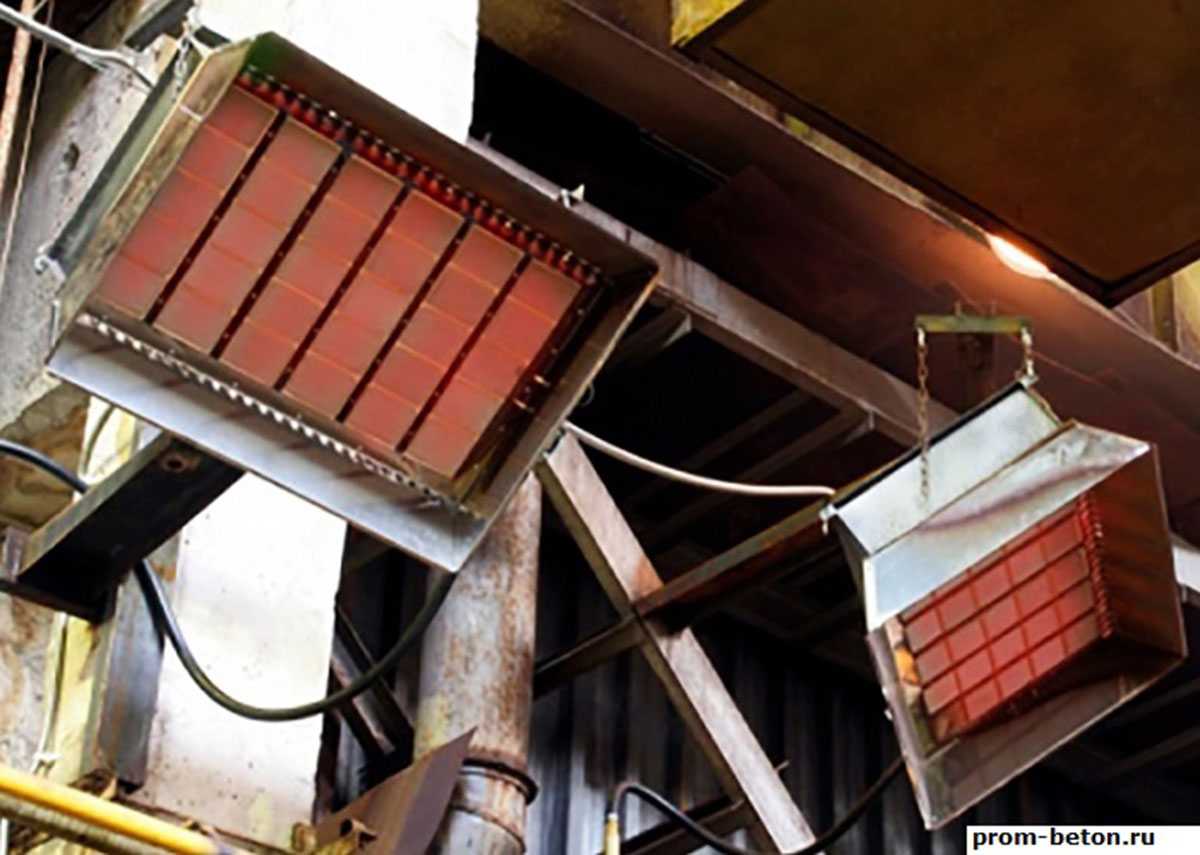

Инфракрасным излучением

Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.

Инфракрасный аппарат имеет следующие компоненты:

  • излучатель;
  • отражатель;
  • подвес либо держатель.

Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.

Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.

Прогрев бетона своими силами

Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

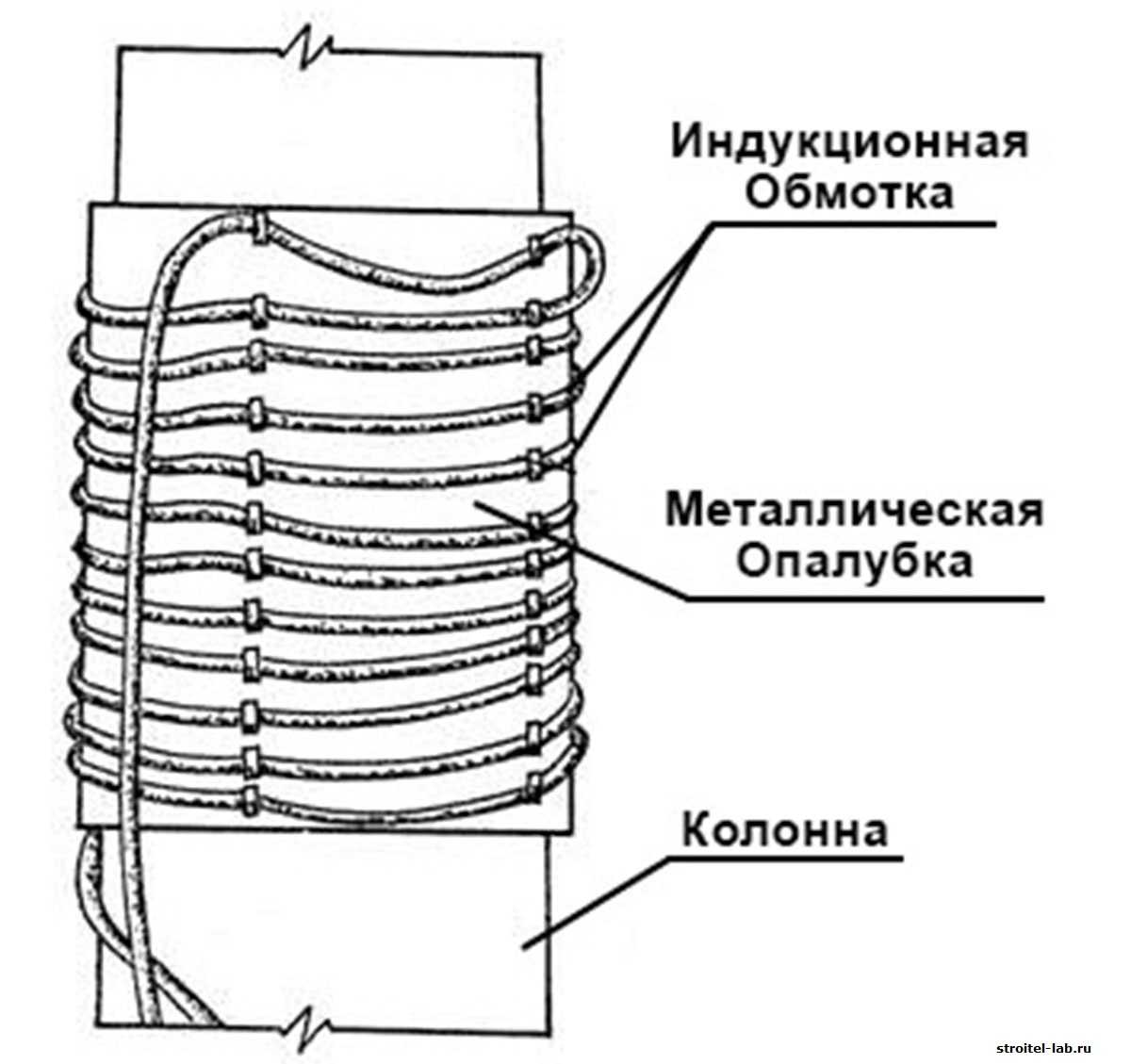

Методом магнитной индукции

Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника.  Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.

Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.

Греющей опалубкой

В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.

В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

Тепляком

Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.

Использование сварочных аппаратов

Прогрев бетона сварочным трансформатором – это широко используемый метод, обеспечивающий хорошие показатели нагрева конструкции при дополнительном использовании нагревательных элементов различных видов.

Использование современных трансформаторных сварочных – это совершенно безопасный процесс, не представляющий опасности при соблюдении ТБ.

Большинство современных сварочных аппаратов комплектуются дополнительными модулями:

  • блок подогрева промёрзшей почвы;
  • блок просушки электродов;
  • модуль понижения напряжения;
  • генератор электрического тока.

Перед тем, как прогреть бетон сварочным устройством, следует проверить наличие дополнительных опций, значительно упрощающих процесс прогрева бетонной конструкции в зимнее время.


Схема прогрева бетонных конструкций.

Нагрев цементно-песчаной смеси при помощи сварочного прибора трансформаторного типа состоит из следующих шагов:

  1. Равномерное расположение отрезков арматуры по заливаемой площадке.
  2. Соединение электродов в две параллельные цепи.
  3. Установка контрольной лампочки накаливания.
  4. Подводка проводов прямой и обратной связи.

В случае, если вода слишком быстро испаряется с поверхности цементно-песчаной конструкции, имеет смысл накрыть площадку небольшим количеством опилок.

Подключение подогревочной системы к цементно-песчаной конструкции производится в несколько этапов:

  • соединение токопроводящих алюминиевых кабелей с сварочным устройством;
  • проверка каждой петли при помощи токовых клещей;
  • повышение мощности аппарата до 50% через час работы и до 100% через два часа после включения нагрева;
  • контроль силы тока в пределах 25 ампер.

Виды электродов

Существует несколько видов электродов, используемых для подогрева бетонного раствора. Наиболее применяемые из них:

Пластинчатые электроды

Пластичные электроды представляют собой металлические пластины, которые помещают между опалубкой и бетоном с разных сторон конструкции. После подключения к ним электрического потенциала образуется поле, нагревающее раствор.

Полосовые электроды

Этот тип электродов состоит из металлических полос от 20 до 50 мм шириной. Они также располагаются на верхнем слое раствора. Их отличительной способностью является возможность их расположения лишь с одной стороны конструкции. В этом случае электроды подключаются поочередно к разным фазам.

Полосовые электроды применяют при прогреве плит перекрытий и других горизонтальных элементов, а также бетона, соприкасающегося с мерзлым грунтом.

Стержневые электроды

Стержневые электроды по своей сути являются прутьями арматуры до 15 мм в диаметре, которые располагаются непосредственно в теле бетона.

Ими можно осуществить прогрев бетона конструкций сложной формы: балок, колонн, массивных плит, фундаментных башмаков, боковых поверхностей массивных конструкций.

Струнные электроды

Струнные электроды применяются в основном для прогрева колонн. Они имеют длину 2-3 метра и толщину около 15 мм. В центре конструкции устанавливается струнный электрод. Электрическое поле возникает между струной и опалубкой, обитой токопроводящим листом и подключенной к другой фазе электрической сети.

В качестве электродов в некоторых случаях могут быть использованы армирующие элементы самой конструкции. При этом значительно возрастают энергозатраты.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

  1. Монтаж обогревательных контуров;
  2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

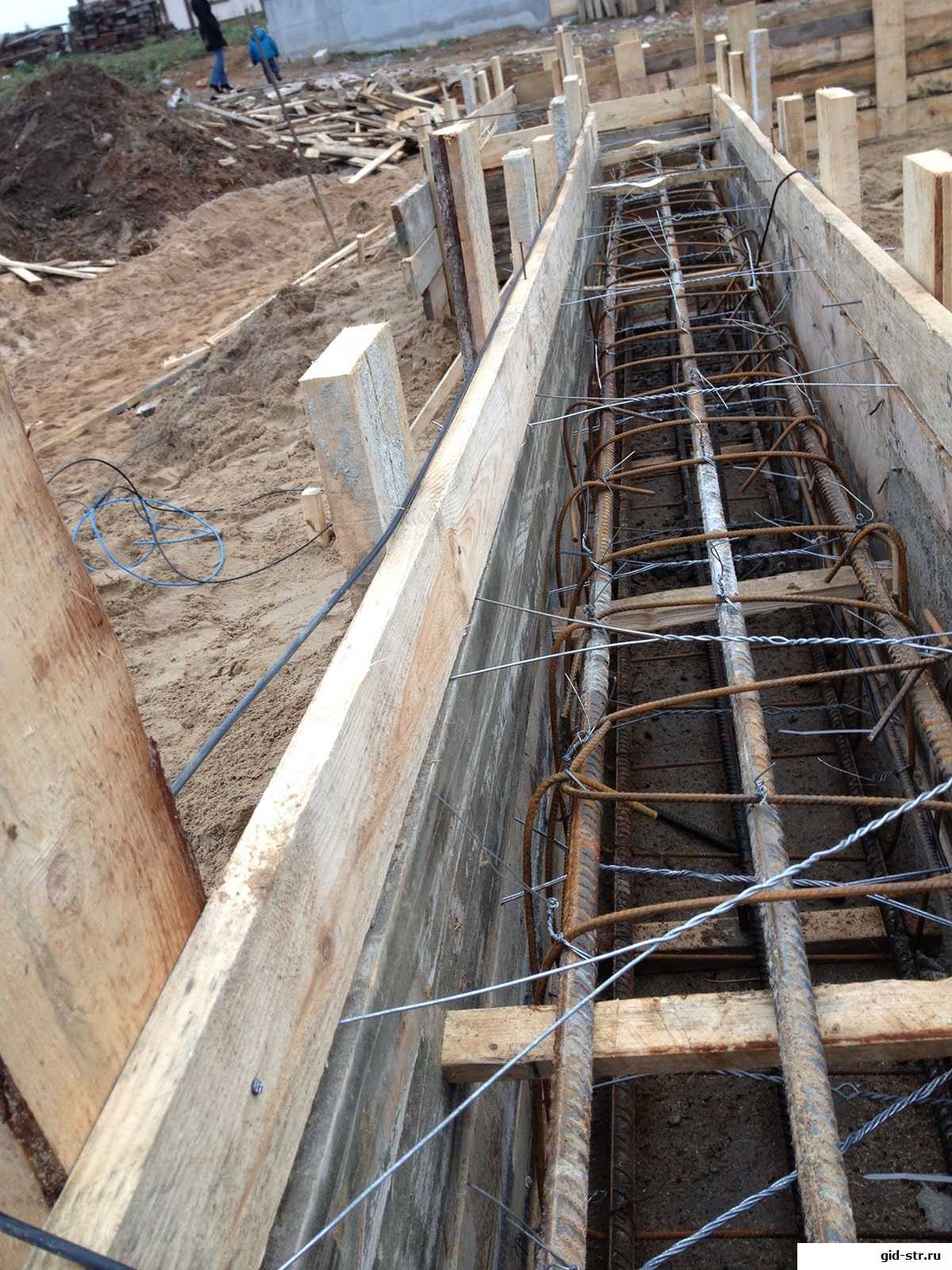

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

  1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
  2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
  3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
  4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
  5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
  6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Виды зимнего бетонирования

Согласно Р-НП СРО ССК-02-2015 тепловая обработка бетона зимой проводится способами:

пассивным, когда смесь нагревают при приготовлении до укладки в опалубку;активными, при котором термическому воздействию подвергается монолит во время затвердевания.

Пассивные технологии

Эти методы рекомендуется применять для массивных конструкций. При гидратации цемента выделяется экзотермическое тепло, которое согревает монолит изнутри. Этого часто достаточно для фундаментов, ростверков или плит с модулем поверхности до 6 мˉ1 , определяемого отношением площади холодного контакта к объему бетона.

Перед монолитными работами с применением пассивного метода рекомендуется разогреть основание — бетонные поверхности или непучинистые грунты на глубину 300 мм, пучинистые до 500 мм. Применяют утепление, прогрев электродами или гибкими термоактивными матами. Тепловые пушки или инфракрасные излучатели устанавливают в тепляках — шатрах из брезента или фанеры на каркасе.

Допускается не разогревать основание, если во время набора критической прочности отсутствует риск промерзания в зоне контакта.

Активные

При созревании бетона проводят мероприятия, направленные на увеличение температуры внутри конструкции. Они включают обогрев:

методом термоса с использованием грунтового тепла;инфракрасными излучателями; низкотемпературными электронагревателями;греющими проводами;индукционными установками.

Наибольший эффект дает совместное применение активного и пассивного прогрева.

Прогрев бетона кабелем ПНСВ

Для электропрогрева бетона используют провод марки ПНСВ. Чаще всего строители выбирают провод диаметром 1,2 мм, но иногда используют также кабель диаметром 1,4 мм и более. Чем больше диаметр провода, тем выше его мощность и устойчивость изоляции к механическим повреждениям.

Провод ПНСВ обычно скручивают в спирали диаметром 30-40 мм, так как в таком виде их удобно хранить и монтировать.

После того, как провод ПНСВ скрутили в нагревательные спирали, его оснащают «холодными концами». «Холодные концы» – это тоже провод, но большего сечения, чем ПНСВ. Их наличие необходимо потому, что рабочий ток для погруженного в бетон провода ПНСВ составляет примерно 15А; на воздухе такое значение тока недопустимо велико, поэтому выводы от получившейся нагревательной спирали оснащают так называемыми «холодными концами» длиной 50-100 см, выполняемыми обычно проводом АПВ-4.

Соединение нагревающих проводов с «холодными концами» и между собой производят скруткой, провода под скрутку зачищают на 8-10 см. Место соединения 2-х проводов изолируют х/б лентой, более стойкой, чем полимерная.

Укладка и соединение кабеля ПНСВ должны проводиться квалифицированными электриками строго в соответствии с монтажной и принципиальной схемой, так как любые неисправности электрической части работы неизбежно приводят к значительным материальным убыткам.

После того, как провод уложили в опалубке, его подводят к станции для прогрева бетона и затем начинают осуществлять прогрев.

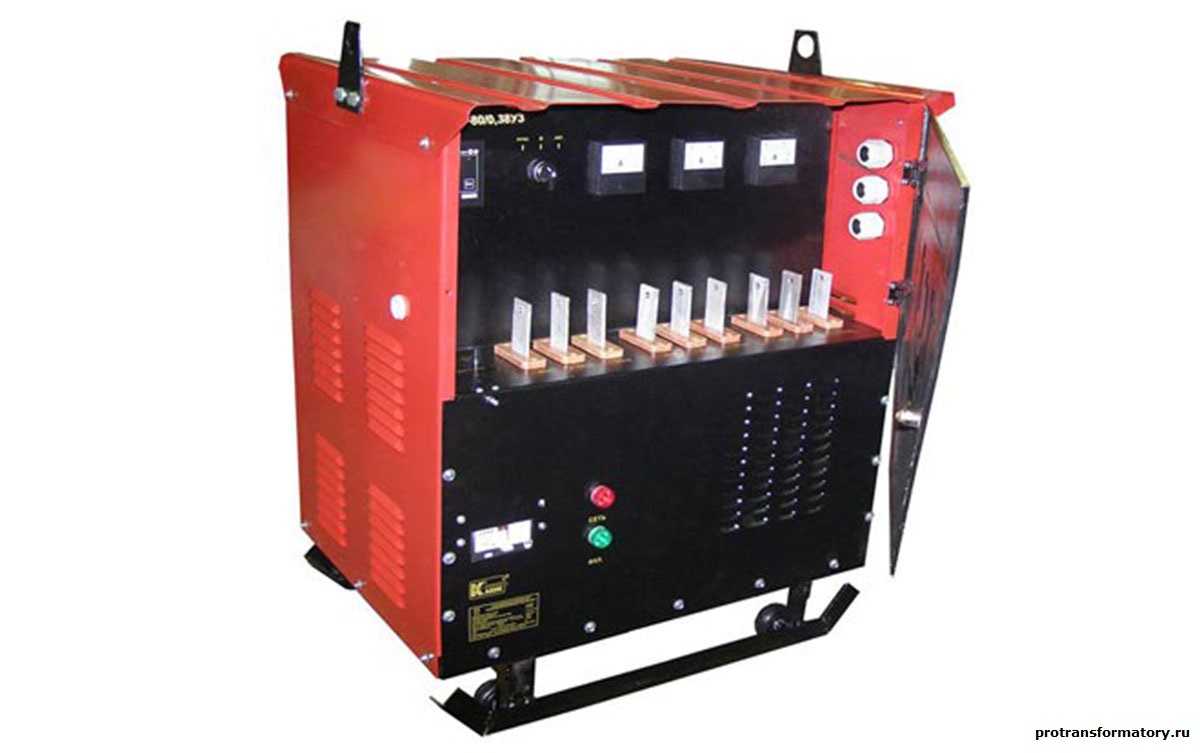

ТИПЫ СТАНЦИЙ ДЛЯ ПРОГРЕВА БЕТОНА.

Станции для прогрева бетона бывают сухими и масляными. Сухие имеют наименование – ТСДЗ или СПБ, а Масляные – КТПТО.

Станция для прогрева бетона ТСДЗ/ СПБ Станция для прогрева бетона КТПТО
  • Эти станции для прогрева бетона являются сухими;
  • Их охлаждение происходит с помощью воздуха поступающего естественно или нагнетаемого вентилятором;
  • Нуждаются в особом уходе, так как они не должны быть подвергнуты намоканию. Данные станции необходимо накрывать от дождя и снега;
  • Могут успешно применяться под навесом или под крышей.
  • Станции для обогрева бетона в зимнее время КТПТО являются масляными и оснащаются трехфазным трансформатором с естественным масляным охлаждением;
  • Эта подстанция не нуждается в тщательном уходе и может обеспечить работу даже во время неблагоприятных погодных условий и осадков.
  • Существует в исполнениях с автоматикой и без: станция КТПТО с автоматикой нагревает бетон до нужной температуры, затем отключается. После того, как температура бетона вновь начинает падать, станция автоматически включается и начинает снова нагревать раствор.
  • В исполнении без автоматики все эти замеры температуры необходимо проводить отдельному человеку и периодически включать/выключать станцию по необходимости.

Трансформаторы для прогрева бетона используются для прогрева большого объема бетонной смеси. Если же из бетона нужно возвести какую-нибудь небольшую конструкцию, то применение этого оборудования считается нецелесообразным, и профессионалы рекомендуют рассмотреть альтернативные, более экономичные методы прогрева.

Рекомендации

  • Кабель для нагрева бетона можно обвить вокруг стального каркаса, но необходимо обеспечить его натяжение.

  • Когда его укладывают между элементами металлического каркаса, необходимо учитывать, что провод не должен касаться опалубки и выступать за пределы бетона после заливки.
  • Кабель монтируют только после того, как заложили армирующий каркас.
  • Также не стоит проводить работы до того, пока закладные детали не будут ограждены.
  • Прогрев бетона не допустим после набора прочности до 50%.
  • Кабель должен прогревать бетон примерно от 40 и до 80 градусов.
  • Прочность бетон набирает примерно в течение трёх суток.
  • Станция прогрева работает по повторно-кратковременному или длительному принципу.
  • Расстояние между проводами не должно быть больше 15мм.
  • Провода не должны соприкасаться или пересекаться.
  • Для контроля температурного режима в заливаемых конструкциях делают специальные скважины.
  • До полной заливки бетона нельзя осуществлять прогрев бетона!
  • Лучше доверить все работы с бетоном и электрикой специалистам, чтобы избежать каких-либо ошибок.

Решение будет только за вами. Надеемся, наша статья была вам полезной. Удачи!

Термоматы для прогрева бетона

Термомат для подогрева бетона не является каким-то новым изобретением: он активно применяется уже более десяти лет на всех стройках страны. Особенно популярен метод в северных регионах, где необходимость прогревать конструкции стоит острее. Способ хорошо себя зарекомендовал, однако за годы существования был усовершенствован.

Термоэлектроматы – это устройства, способные работать автономно. Время прогрева задано автоматически, и человеку не нужно следить за включением и выключением оборудования. Устройства расходуют значительно меньше электроэнергии, чем это происходит при нагреве конструкции при помощи проводов. Способ позволяет прогреть материал качественно. Подогрев происходит равномерно, не происходит локальный перегрев: это значит, что бетон застынет без микротрещин и будет иметь высокую прочность.

Преимущества данного способа:

  • Просто использовать;
  • Оборудование не требует сложного ухода;
  • Не требуется контролировать температуру нагрева, контроль осуществляется автоматически;
  • Высококачественный прогрев;
  • За 12 часов смесь достигает 70% марочной прочности.

Недостатки:

  • Термоматы дорого стоят, и не каждый застройщик может их приобрести;
  • Большинство представленного на рынке товара – подделка, которая не подходит для прогрева бетона, так как состоит из корейской греющей плёнки, рассчитанной на использование в качестве тёплого пола. Мощность таких устройств слишком мала, чтобы прогреть бетонную смесь.

Отличить подделку вполне возможно: необходимо обратить внимание на то, как нанесена плёнка. У устройств для тёплого пола она нанесена полосами, в устройствах для прогревания бетона слой плёнки нанесён равномерно

Электродный прогрев бетона

Предварительный электроразогрев бетона предусматривает разогрев бетонной смеси с помощью электрического тока напряжением 220-380 В в короткий промежуток времени-5-10 мин до температуры 40-60°С. После укладки горячей бетонной смеси в опалубку она остывает по режимам, рассчитываемым так же, как и для способа термоса. Этот способ зимнего бетонирования требует наличия на строительной площадке большой электрической мощности — от 1000 кВт для разогрева 3-5 м3 бетонной смеси.

Электродный прогрев бетона заключается в том, что выделение тепла происходит непосредственно в бетоне при пропускании через него электрического тока.

В зависимости от принятой схемы расстановки и подключения электродов электродный прогрев разделяется на сквозной, периферийный и с использованием в качестве электродов арматуры. Применение этого метода наиболее эффективно для слабоармированных конструкций — фундаментов, колонн, стен и перегородок, плоских покрытий и бетонных подготовок под полы.

Электродный прогрев монолитных конструкций может быть совмещен с другими способами интенсификации твердения бетона, например с предварительным прогревом бетонной смеси и с использованием различных химических добавок. Применение противоморозных добавок, в состав которых входит мочевина, не допускается из-за разложения ее при температуре выше 40°С. Применение поташа в качестве противоморозной добавки не разрешается вследствие того, что прогретые бетоны с этой добавкой имеют значительный (более 30%) недобор прочности, характеризуются пониженной морозостойкостью и водонепроницаемостью.

Электрообогрев бетона монолитных конструкций в греющей опалубке заключается в непосредственной передаче тепла от греющих поверхностей опалубки к прогреваемому бетону. Распространение тепла в самом бетоне происходит путем теплопроводности.

В качестве нагревателей для греющей опалубки применяются ТЭНы, слюдопластовые нагреватели, греющие кабели, углеграфитовая ткань, сетчатые нагреватели и другие греющие элементы.

Областью применения электрообогрева монолитных конструкций в греющей опалубке в соответствии с положениями СНиП 3.03.01-87 «Несущие и ограждающие конструкции» являются фундаменты под конструкции зданий и оборудование, массивные стены и т.п. конструкции с модулем поверхности 3-6; колонны, балки, прогоны, элементы рамных конструкций, свайные ростверки, стены, перекрытия с модулем поверхности 6-10; полы, перегородки, плиты перекрытий, тонкостенные конструкции с модулем поверхности 10-20, бетонирование которых производится при температуре воздуха до -40°С.

Прогрев с помощью специальной опалубки

Специальные опалубки представляют собой термоактивные конструкции, в тело которых монтируются ТЭНы. В целях безопасности нагревающие элементы надежно изолируются от корпуса опалубки. Опалубка собирается из отдельных щитов, каждый из которых имеет индивидуальную маркировку. Щиты отличаются между собой электрическими параметрами (мощностью, силой тока и напряжением). Технические характеристики щита указываются на его паспортной табличке.

Для сохранения тепла, опалубки предварительно укрываются шлако- или стекловатными утеплителями.

Чтобы предотвратить утеплитель от увлажнения и механических повреждений, щит комплектуется фанерной крышкой. Опалубка на объекте бетонирования собирается в единый блок из отдельных щитов. Небольшие щиты собираются вручную. Для подогрева больших площадей применяются укрупненные панели, которые собираются в блоки грузоподъемными механизмами. Для подключения собранной опалубки к электрической сети служат специальные узлы управления. Они состоят из понизительных трансформаторов, системы электроснабжения и щита управления. Кроме этого, на объекте предусмотрены помещения для дежурного электрика или оператора.

Если температура наружного воздуха меньше +5° С, то перед укладкой бетона следует предварительно прогреть арматуру и ранее залитый бетон. Для этого поверхность бетонирования сначала накрывается урывочным материалом для бетона в зимнее время (брезентом, пленкой или тепляками) и на короткое время включается опалубка.

Преимущества специальной опалубки:

  • простота конструкции и возможность быстрой ликвидации неполадок и замены повредившихся ТЭНов;
  • универсальность, что позволяет сколько угодно, без ограничений использовать опалубку на различных объектах;
  • простота в эксплуатации;
  • позволяет работать с бетоном при температурах до -25° С; за счет беспрерывного бетонирования сокращается срок строительства;
  • возможность поддержания времени заданного технологического процесса, обеспечивающего оптимальную температуру застывания бетона. Это достигается с помощью глубокого регулирования температуры.

К недостаткам относится высокая стоимость конструкции и сложности при прогреве участков со сложной конфигурацией.

Температура при строительстве

Данный параметр имеет большое влияние на набор бетоном окончательной прочности. Также следует учесть, что свежий раствор может промерзать в том случае, когда в течение 3 дней его температура была на уровне +10° С. Поэтому необходим электродный прогрев бетона в зимнее время.Знайте, что при укладке бетона при 5° С, вам придется ждать в 2 раза дольше достижения им прочности, сравнить которую можно с температурой 20° С.

Когда же столбик термометра опустится ниже точки замерзания, гидратация может просто остановиться. Нельзя также забывать следующее — несвязанная вода в бетонном растворе при замерзании начнет увеличиваться в объеме.

Если процессы замерзания и оттаивания будут повторяться многократно, это станет причиной:

  • разрыхления структуры;
  • уменьшения влаги;
  • выветривания бетона;
  • цена работ увеличится.

Но, когда смесь набрала прочность превышающую 5 Н/мм2, она становится устойчивой к однократному замерзанию. При этом срок распалубки необходимо увеличить на период, когда бетон был ниже 0° С.

Общая схема прогрева бетона в зимнее время электродами

В этом случае необходимо следить за тем, чтобы он быстро набирал прочность, чтобы промерзание не нарушило процесс.

К примеру:

  • в течение месяца бетон следует защищать от осадков в виде снега и дождя;
  • он не должен первую зиму соприкасаться с рассыпной солью, использующуюся против обледенения.

Температура свежего состава относительно DIN 1045 не должна быть ниже параметров, которые принимаются в зависимости от окружающей температуры и вида и количества цемента.

В первом случае это приведет к быстрому твердению и снижению пластичности материала, что затруднит с ним работу.

Также это станет причиной:

  • больших усадок;
  • преждевременного набора прочности;
  • низкой итоговой прочности бетонного материала.

Чтобы этого не происходило, в каждом конкретном случае разрабатывается, например, технологическая карта прогрева бетона электродами.

Как защитить

Для этого следует провести следующие действия:

  • подогревайте воду для затворения и заполнитель, никогда не применяйте замороженный последний компонент;
  • используйте цементы повышенного класса прочности. Они быстрее твердеют и выделяют при этом процессе больше тепла, чем цементы низших классов прочности;

Использование для бурения отверстий оборудования с алмазными коронками

  • увеличивайте содержание цемента, чтобы ускорить набор прочности;
  • понизьте соотношение между цементом и водой, это позволит раствору быстрее затвердеть и набрать прочность, одновременно выделяя высокий уровень тепла;
  • добавляйте своими руками в особых случаях и после проведения испытаний на соответствие ускоритель твердения. Не используйте хлорсодержащие ускорители твердения в предварительно напряженном бетоне.

Что необходимо делать при транспортировке раствора и его укладке:

  • защищайте транспортные средства от теплопотерь. Не используйте открытые лотки и транспортерные ленты;
  • укладывайте по возможности предварительно подогретый бетон в подогретую опалубку и сразу же уплотняйте;
  • держите арматуру и плоскости опалубки свободными от снега, для прогрева можете использовать нагретый воздух или пламенные горелки. Никогда не используйте струю горячей воды;
  • не укладывайте бетон на замерзшие конструкции и на замерзшую землю;
  • поддерживайте температуру бетона по возможности в течение первых 3 дней не ниже +10° С, а также отапливайте примыкающие помещения.

Провод ПНСВ, устройство и характеристики

Греющий провод ПНСВ – это одна стальная жила (она может быть простой или иметь цинковое защитное покрытие) в оболочке из винила. Собственно, это исходит из расшифровки аббревиатуры его названия:

  • Провод.
  • Нагревающий.
  • Стальная жила.
  • Виниловая оболочка.

Действует он за счет своих резистивных качеств: электрическое сопротивление стали достаточно высоко, а чем длинней проводник, тем его удельное значение выше, как и степень разогрева при пропускании электрического тока.

Промышленностью выпускается три вида провода ПНСВ, отличающихся диаметром внутренней жилы: 1, 1.2, а также 1.4 мм. Их основные технические характеристики приведены в таблице ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
