Обзор производителей тепловых насосов, представленных на российском рынке

Тепловые насосы типа «грунт – вода», «грунт – воздух»

На глубине ниже 10 м температура грунта практически постоянна в течение всего года. Насосы типа «грунт – вода» используют тепловую энергию земли и передают ее для обогрева дома через систему водяного отопления. В тепловых насосах, работающих по принципу «грунт – воздух», тепловая энергия также отбирается у грунта и через компрессор напрямую передается воздуху, который используется для отопления зданий.

Механизм теплообмена следующий:

• Энергия, отобранная от земли, аккумулируется носителем, в качестве которого чаще всего используется незамерзающая жидкость — антифриз («рассол»).
• Опускаясь вниз по теплообменнику, «рассол» отбирает у грунта тепло (примерно 3 — 4 °С) и передает его фреону, циркулирующему во внутреннем контуре теплового насоса.
• Фреон, проходя через каналы испарителя, закипает и испаряется.
• Образовавшийся при этом пар поступает в компрессор, сжимается там (при этом температура его повышается), после чего горячий и сжатый пар направляется в теплообменник конденсатора, где охлаждается, передавая тепло воде.
• Вода используется в системе отопления и горячего водоснабжения, а жидкий фреон стекает на дно конденсатора, откуда, за счет перепада давлений, через дроссель возвращается в испаритель.
• Данный порядок цикличен — повторяется снова и снова.

Теплообменник в тепловых насосах типа «грунт – вода» бывает двух видов:

1. Горизонтальный коллектор.
2. Вертикальный коллектор.

Горизонтальный коллектор

При данной реализации отбирается тепло, накопленное в верхних слоях почвы в результате солнечного излучения, и коллектор представляет собой несколько контуров пластиковых труб, уложенных под слоем грунта.

Для отопления дома площадью 70 — 100 м² достаточно уложить приблизительно 200 — 320 м трубопровода несколькими петлями-контурами. Для этого нужен участок площадью примерно 150 — 200 м², то есть в 1,5 — 2 раза больше, чем отапливаемая площадь дома. Дальнейшее использование такого участка над коллектором возможно только в качестве лужайки или цветника.

Главное преимущество использования горизонтального коллектора в связке с тепловым насосом — простота монтажа и то, что при прочих равных условиях работы по монтажу оборудования обойдутся немного дешевле, чем бурение скважин.

Вертикальный коллектор

Грунтовые зонды вертикального коллектора представляют собой систему длинных труб, опускаемых в скважины глубиной 50-200 м.

Пространство в скважине вокруг зонда заполняется буровым раствором или цементно-бетонной смесью для защиты труб от повреждений и улучшения теплопередачи. Для дома площадью 70 — 100 м² понадобится 2 — 3 скважины глубиной около 50 м. Располагать скважины следует не ближе 2 м от стены дома, чтобы не повредить фундамент. Также скважины не должны находиться на одной линии течения подземных вод — иначе эффективность теплового насоса уменьшится.

Для вертикального коллектора не требуется большой участок, а на глубинах от 50 м температура грунта выше, потому эффективность теплообмена при использовании данной системы выше на 15 — 20%, чем у горизонтального коллектора.

Настало время предметно изучать зарубежный опыт

О тепловых насосах, способных отобрать тепло окружающей среды для отопления зданий, теперь уже знают почти все, и, если еще недавно потенциальный заказчик, как правило, задавал недоуменный вопрос «как это возможно?», то теперь все чаще звучит вопрос «как это правильно сделать?».

Ответить на этот вопрос непросто.

В поисках ответа на многочисленные вопросы, которые неизбежно возникают при попытке проектировать системы отопления с тепловыми насосами, целесообразно обратиться к опыту специалистов тех стран, где тепловые насосы на грунтовых теплообменниках применяются уже давно.

Посещение* американской выставки AHR ЕХРО-2008, которое было предпринято, главным образом, с целью получения информации о методах инженерных расчетов грунтовых теплообменников, прямых результатов в этом направлении не принесло, но на выставочном стенде ASHRAE продавалась книга , некоторые положения которой послужили основой для этой публикации.

Следует сразу сказать, что перенос американской методики на отечественную почву – дело непростое. У американцев все не так, как принято в Европе. Только время они измеряют в тех же единицах, что и мы. Все остальные единицы измерения – чисто американские, а точнее – британские. Особенно не повезло американцам с тепловым потоком, который может измеряться как в британских тепловых единицах, отнесенных к единице времени, так и в тоннах охлаждения, которые придуманы, вероятно, в Америке.

Главная проблема, однако, состояла не в техническом неудобстве пересчета принятых в США единиц измерения, к которым со временем можно и привыкнуть, а в отсутствии в упомянутой книге четкой методической основы построения алгоритма вычислений. Рутинным и широко известным расчетным приемам там уделяется слишком много места, в то время как некоторые важные положения остаются вовсе нераскрытыми.

В частности, такими физически связанными исходными данными для расчета вертикальных грунтовых теплообменников, как температура циркулирующей в теплообменнике жидкости и коэффициент преобразования теплового насоса, нельзя задаваться произвольно, и, прежде чем приступать к вычислениям, связанным с нестационарным теплообменом в грунте, необходимо определить зависимости, связывающие эти параметры.

Критерием эффективности теплового насоса служит коэффициент преобразования ?, величина которого определяется отношением его тепловой мощности к мощности электропривода компрессора. Эта величина является функцией температур кипения в испарителе t_u и конденсации t_k, а применительно к тепловым насосам «вода-вода» можно говорить о температурах жидкости на выходе из испарителя t_2И и на выходе из конденсатора t_2K:

? = ?(t_2И,t_2K).         (1)

Анализ каталожных характеристик серийных холодильных машин и тепловых насосов «вода-вода» позволил отобразить эту функцию в виде диаграммы (рис. 1).

При помощи диаграммы нетрудно определиться с параметрами теплового насоса на самых начальных стадиях проектирования. Очевидно, например, что, если система отопления, присоединенная к тепловому насосу, рассчитана на подачу теплоносителя с температурой в подающем трубопроводе 50°C, то максимально возможный коэффициент преобразования теплового насоса будет около 3,5. При этом температура гликоля на выходе из испарителя не должна быть ниже +3°С, а это означает, что потребуется дорогой грунтовый теплообменник.

В то же время, если дом обогревается посредством теплого пола, из конденсатора теплового насоса будет поступать в систему отопления теплоноситель с температурой 35°С. В этом случае тепловой насос сможет работать более эффективно, например, с коэффициентом преобразования 4,3, если температура охлажденного в испарителе гликоля будет около –2°С.

Пользуясь электронными таблицами Excel, можно выразить функцию (1) в виде уравнения:

? = 0,1729 • (41,5 + t_2И – 0,015t_2И • t_2K – 0,437 • t_2K      (2)

Если при желаемом коэффициенте преобразования и заданном значении температуры теплоносителя в системе отопления, работающей от теплового насоса, нужно определить температуру охлажденной в испарителе жидкости, то уравнение (2) можно представить в виде:

         (3)

Выбрать температуру теплоносителя в системе отопления при заданных величинах коэффициента преобразования теплового насоса и температуры жидкости на выходе из испарителя можно по формуле:

    (4)

В формулах (2)…(4) температуры выражены в градусах Цельсия.

Определив эти зависимости, можно теперь перейти непосредственно к американскому опыту.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Пример расчета теплового насоса

Подберем ТН для системы отопления одноэтажного дома общей площадью 70 кв. м со стандартной высотой потолка (2,5 м), рациональной архитектурой и теплоизоляцией ограждающих конструкций, соответствующей требованиям современных строительных норм. На обогрев 1-го кв. м такого объекта по общепринятым нормам приходится тратить 100 Вт тепла. Таким образом, для отопления всего дома понадобится:

Q = 70 х 100 = 7000 Вт = 7 кВт тепловой энергии.

Выбираем тепловой насос марки «ТеплоДаром» (модель L-024-WLC) с тепловой мощностью W = 7,7 кВт. Компрессор агрегата потребляет N = 2,5 кВт электроэнергии.

Расчет коллектора

Грунт на отведенном под строительство коллектора участке – глинистый, уровень грунтовых вод высокий (принимаем теплотворную способность p = 35 Вт/м).

Мощность коллектора определяем по формуле:

Qk = W – N = 7,7 – 2,5 = 5,2 кВт.

L = 5200 / 35 = 148.5 м (приблизительно).

Исходя из того факта, что укладывать контур длиной более 100 м нерационально из-за чрезмерно высокого гидравлического сопротивления, принимаем следующее: коллектор теплового насоса будет состоять из двух контуров – длиной 100 м и 50 м.

Площадь участка, который необходимо будет отвести под коллектор, определим по формуле:

S = L x A,

Где А – шаг между соседними участками контура. Принимаем: А = 0,8 м.

Тогда S = 150 x 0.8 = 120 кв. м.

Способы размещения труб (коллектора)

1. Первый из них, горизонтальный, подразумевает размещение коллектора под точкой промерзания грунта. В зависимости от региона глубина расположения коллектора может составлять от полутора метров. Длинна подземного трубопровода не может быть короче труб теплого пола, уложенных в доме, так же она зависит от обводненности грунта, чем влажнее земля, тем выше теплоотдача.Не допускается строительство над контуром сооружений с заглубленным фундаментом, а после завершения монтажа потребуется благоустройство участка.
2. Второй способ расположения коллектора – вертикальный. Придется бурить в грунте несколько скважин на расстоянии не ближе 2-3 м от дома, каждая из которых входит в почву под своим углом и направлены они в разные стороны. Внутри земляных отверстий глубиной до 50 м размещают геотермальные зонды. По конструкции это одна или пара U-образных труб, выполненных из пластика марки ПНД. Одна скважина (1 погонный метр) способна отдать до 50 Вт. Т. е., чтобы получить те же 7-9 кВт, нужно от 150 до 200 м геотермальных зондов. Это актуально, если участок небольшой, места мало. Данный способ в разы дороже горизонтального, но его плюс, не нарушается ландшафт участка. Единственное дополнительное условие – подготовка небольшого места под кессонный колодец, объединяющей трубы коллектора.
3. Третий способ требует наличия рядом с домом водоема, который не промерзает зимой до дна (глубина должна быть от 2 м),там где будет располагаться затопленный геотермальный контур. Преимущества метода заключается в отсутствии необходимости проведения трудоемких земляных работ (исключая рытье транше до дома). Но есть и минусы – потребуется специальное разрешение, особенно, если водоем общественный. К тому же далеко не у каждого загородного дома рядом имеется озеро или пруд, река. И все же этот способ считается наиболее экономичным. Для отопления 100 кв. м площади понадобится от 250 до 300 погонных метров коллектора.
4. И последний способ обустройства геотермальной установки – переливной. Когда вода отбирается из пробуренной водоносной скважины охлаждается в ТН на 4-5 градусов и снова сбрасывается, либо в приемную скважину, находящуюся на удалении 20 метров, либо в ближайший водоём. Недостатки данного способа заключаются в невозможности контроля уровня водоносного горизонта и необходимости дооборудования ТН фильтрами и промежуточными теплообменниками.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Преимущества или недостатки?

Так как данные устройства появились у нас относительно недавно, многие россияне до сих пор относятся к ним с большим недоверием. В США, Европе и Японии их используют давно и успешно. Однако нельзя сказать, что такое оборудование для нашей страны абсолютная загадка, «терра инкогнита».

В СССР тоже проводились эксперименты, касающиеся таких альтернативных источников энергии. Однако широкого распространения эта технология так и не получила

Поэтому важно понять, почему, и имеет ли большой смысл замена привычных систем на эко-новинку? Приставка «эко» в этом случае может означать как экологию, так и экономию

Достоинства

Первое и несомненное преимущество тепловых насосов — значительная экономия электроэнергии. Да, им, в отличие от солнечных коллекторов, она необходима, однако в гораздо меньших количествах. Например, электрический котел (или обогреватель) забирает столько же энергии, сколько выдает тепла. Тепловой насос, наоборот, тратит минимум электроэнергии, а тепла производит в три-семь раз больше. Оборудование может потратить 5 кВт/ч, однако тепла оно выделяет не менее 17 кВт/ч. Высокий КПД — самое привлекательное качество тепловых котлов.

1. Серьезная экономия на энергоносителях. Цены на все виды топлива неумолимо растут, а тепловой насос позволит получать большее количества тепла при сократившихся расходах на электроэнергию.
2. Возможность установки в любой местности, так как источником тепла способны стать воздух вода либо грунт. Особенно актуально оборудование для участков, расположенных далеко от газовой магистрали.
3. Реверсивность установки. Тепловые насосы универсальны. Зимой они обеспечивают тепло, жарким летом дают возможность обеспечить помещению прохладу. Однако такой функцией оснащают не все модели.
4. Долговечность. Оборудование, за которым ухаживают должным образом, способно бесперебойно работать 25-50 лет. Замена компрессора может потребоваться раз в 10-15 (максимум 20) лет.
5. Возможность использования в любых условиях: там, где нет электричества, устанавливают бензиновый либо дизельный двигатель.
6. Экономия на техническом обслуживании. Оборудование не потребует на него больших расходов.
7. Бесперебойная работа при температуре -15°.
8. Полная автоматизация теплового насоса.
9. Безопасность для окружающей среды.
10. Бесплатность источника тепла.

Помимо плюсов есть у систем и слабые стороны.

Недостатки

К ним относится:

1. Цена тепловых насосов и стоимость обустройства геотермальной системы. Причем окупится оборудование далеко не сразу. Владельцам придется ждать как минимум 5 лет. Исключение — воздушные устройства, не требующие дополнительных вложений.
2. Необходимость добавления дополнительного источника тепла в тех регионах, где температура нередко бывает ниже -20°. Такая система называется бивалентной. Если не справляется тепловой насос, то подключается теплогенератор (газовый котел, электрообогреватель).
3. Экологичность, все же находящаяся под вопросом. Для человека угрозы нет, но она существует для экосистемы. Например, в грунте живут микроорганизмы — анаэробы. При сильном охлаждении пространства около труб им грозит неминуемая гибель.
4. Почти необходимость обеспечить в доме трехфазную электросеть. Для исправной работы теплового насоса надо свести к минимуму перепады напряжения, которые способны спровоцировать поломку установки.

Оптимально использование такого оборудования в системах, где низкотемпературный теплоноситель, пример — «теплый пол».

Чтобы понять, целесообразна ли покупка и установка теплового насоса, владельцам придется оценить все плюсы и минусы. Главные «противники» — экономия электроэнергии (топлива) и серьезные расходы на приобретение и установку. К существенным минусам ТН относят низкий КПД в холодное время года, однако есть модели, которые могут вырабатывать тепло даже при -35°. Но заплатить за них придется еще дороже.

Стоит ли тратиться на покупку и установку ТН? Каждый решает сам. Единоразовое вложение даст шанс навсегда забыть о больших счетах за отопление. Кроме того, в пользу оборудования свидетельствует его полная безопасность для жильцов, и почти полная — для окружающей среды.

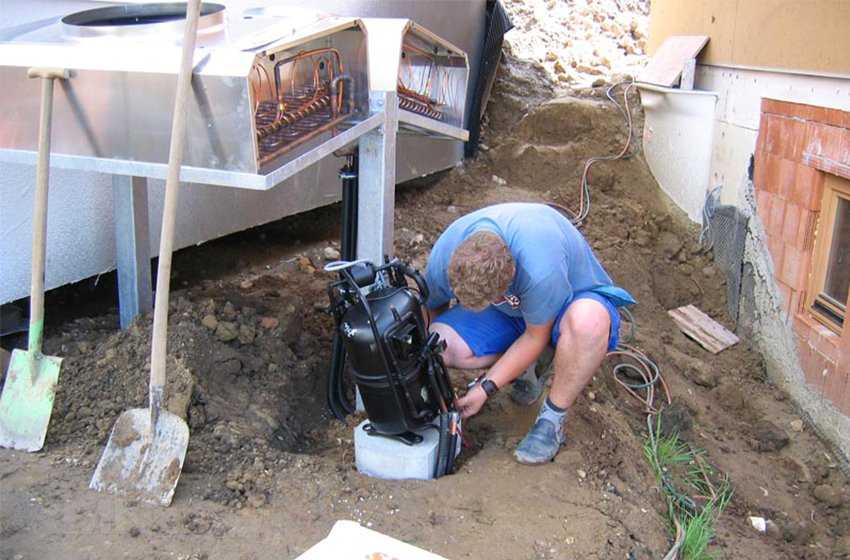

Установка своими руками

Перед установкой самодельного ТН и даже покупного желательно составить проект отопления. Предварительно производится расчет тепловых потерь в помещении. Это требуется для того, чтобы подобрать наиболее эффективный насос, который будет снабжать теплом в необходимом количестве. Для монтажа оборудования требуется оценка технических условий.

Если хочется приобрести ТН, который берет тепло из земли, тогда нужно изучить состав грунта и глубину его промерзания. Перед установкой пробурить отверстия на необходимую глубину.

При установке ТН «вода — вода» требуется изучить водоем и глубину его промерзания. Потом сделать вычисления необходимой длины контура и оптимальной глубины для погружения рукава.

Средняя стоимость проектирования и подготовительных работ составляет около 35 тысяч рублей (без бурения). Сама установка насоса не требует много времени и занимает примерно 2-3 рабочих дня.

При установке ТН необходимо придерживаться намеченного плана работ:

• бурение скважины;
• установка зондов и их погружение на глубину;
• погружение коллектора, в который установлены теплообменники;
• опускание труб с теплоносителем, а также — с хладагентом;
• разводка труб и их соединение;
• установка баков, снабженных термометром и нагревательным элементом;
• подключение к электросети;
• подключение к системе отопления дома;
• пробный запуск системы.

Эффективность воздушного теплового насоса

ВТН эффективны и зимой, и летом, благодаря COP (коэффициенту преобразования). COP теплового насоса — это способ измерения его эффективности путем сравнения потребляемой мощности, необходимой для производства тепла, с количеством тепла на выходе.

Показатель COP  корректируется с учетом времени года. Чтобы иметь возможность сравнивать тепловые насосы по тому, насколько сильно на них влияют эти изменения, используется сезонный COP (Seasonal Coefficient of Performance).

ВТН получает энергию из окружающего воздуха, но при снижении окружающей температуры снижается и эффективность.

Как рассчитать мощность ГН?

При максимальной нагрузке система тепловых насосов выдает температуру теплоносителя +65 С. Но это самые высокие параметры, а оптимальными считаются показатели в пределах +45 С…+50 С, этого достаточно для подключения к системам низкотемпературного типа, например, к теплым полам.

Чтобы рассчитать коэффициент мощности и др

характеристики, следует принимать во внимание особенности эксплуатации оборудования:

1. Мощность. Для 1 м2 потребуется тепловая отдача в 0,7 кВт. Для отопления дома размером в 200 м2 нужна установка, производительность которой не ниже 14 кВт.
2. Чтобы рассчитать, сколько труб нужно для геотермального контура, берутся факторы влажности, типа грунта, заглубление уровня промерзания (средний показатель). В среднем для выработки 1 кВт теплоэнергии нужно 40-60 м водяного контура, заглубленного в грунт.
3. Затраты электроэнергии будут выше, если СОР маленький и наоборот – чем выше показатель СОР, тем меньше затраты электричества. Циркуляция теплоносителя осуществляется за счет принудительного перемещения в первичном водяном контуре, а также требуется нагнетание давления фреона в модуле компрессора, поэтому показатели СОР должны быть максимально высокими.

Сомневаясь в выборе того или иного типа установки, необходимо посоветоваться со специалистом. Учитывая приведенные параметры, мастер поможет подобрать оборудование, которое будет отвечать всем требованиям заказчика.

Плюсы и минусы

Рассмотрим по отдельности три вида, которые чаще используют для отопления коттеджей, домов, дач и вообще любого частного жилья.

Воздушный тепловой насос: плюсы и минусы

Стоимость воздушных тепловых насосов ниже чем у других типов за счет простоты конструкции. По сути, это кондиционер, но имеющий высокую надежность, производительность и способный работать при экстремально низких и высоких температурах. Монтаж теплового насоса прост и не требует проведения сложных работ.

Чем холоднее на улице, тем ниже эффективность (КПД). При очень низких температурах (в зависимости от модели и производителя) перестает вырабатывать тепло. Есть модели, способные работать и при -35, но они слишком дороги.

Тепловой насос воздух-воздух, это тот же кондиционер. Но его стоимость выше, ведь он нормально функционирует при низких температурах. Например, средней руки кондиционер не будет эффективно работать на обогрев при 0 градусов, а тепловой насос сможет не только обогревать помещение, но и позволит сэкономить.

Еще одно отличие – воздушный теплонасос имеет большую производительность и лучший КПД, чем любой из кондиционеров.

Существуют модели тепловых насосов воздух-воздух, способные работать на охлаждение. Установка такой техники поможет сэкономить на кондиционере.

Внутренний блок воздушного теплового насоса очень похож на внутренний блок кондиционера.

Водяные тепловые насосы: за и против

Температура в водоеме стабильная на протяжении года, поэтому эффективность работы не зависит от погодных условий. Для отбора термальной энергии из озера, пруда или реки нужно укладывать трубопровод (поле), но это несложный процесс.

За счет погружаемого в воду поля и прокладки магистрали между ним и испарителем стоимость оборудования и монтажа удорожается. Чем дальше от теплового насоса находится водоем, тем выше энергопотери и ниже КПД.

И, конечно, основной минус – необходимо наличие водоема.

Не каждый водоем может быть использован в качестве источника тепла для теплового насоса вода-вода или вода-воздух. Если объем воды небольшой, то она будет переохлаждаться и на трубопроводах образуется наледь. Она будет своеобразной «шубой», которая не позволит эффективно получать тепло.

Идеальный вариант – устанавливать поле в проточной воде, тогда можно не беспокоиться о температуре. Но не у всех есть река рядом с домом или дачей.

Идеальное месть для установки водяного теплового насоса

Плюсы и минусы тепловых насосов грунтового типа

На уровне ниже 1-1,5 метра под поверхностью земли температура не меняется на протяжении года. Поэтому производительность оборудования не зависит от того, лето на дворе или зима. На глубине почва прогрета лучше, чем в водоемах зимой, поэтому КПД грунтовых тепловых насосов выше, чем водяных.

Для прокладки труб нужно бурить скважины, либо укладывать трубопровод горизонтально. Это существенно удорожает процесс монтажа по сравнению с водяными тепловыми насосами. Что касается стоимости оборудования – она сравнима с последними.

Большую опасность для грунтового теплового насоса представляет неправильный расчет мощности. Если потребление тепла из земли будет высоким, а площадь поля или глубина и количество скважин – небольшими, почва начнет промерзать. Так как в грунте содержится влага, она образует ледяной кокон и доступ тепла прекратится.

Процесс эксплуатации грунтовых установок отличается в каждом отдельном случае. Геотермальный тепловой имеет свои насос за и против в зависимости от многих факторов, таких как:

• Тип установки теплообменника;
• Мощность теплового насоса;
• Необходимая температура теплоносителя или воды;
• Требуемая тепловая мощность;
• Сложность грунтов;
• Близость грунтовых вод;
• Климат региона.

Так происходит укладка горизонтального поля для грунтового теплового насоса.
