Схема подключения теплого пола от полотенцесушителя

Чего ожидать

Охота сразу же предупреждать, что высококачественная установка тёплого пола от сушителя полотенец просит определённых расчетов, знаний и навыков, по другому вы неминуемо столкнётесь с такими проблемами:

Через чур горячий сушитель полотенец. Слишком прогретая напольная поверхность тоже может стать трудностью, если ваш прибор трудится через чур активно. Порой уменьшить температуру сушилки не выходит, и вот тогда вся установка не имеет смысла. В разных зданиях могут быть сбои с горячей водой, и если при этом у вас есть подпольная конструкция – то она выполнит поверхность не просто холодной, а ледяной

Данный момент тоже необходимо взять во внимание при установке. Проблему решить можно установкой измерителя контроля температуры

При неграмотном порядке работы, вы рискуете нарушить обычную подачу, и оставить и собственную и соседскую жилая площадь совсем без горячей воды. Через чур большое давление в наборе со нечаянным заломом труб, приводит к прорыву всей конструкции, после этого нелегальная установка пола вскроется и результаты могут быть самыми малоприятными. Если вы планировали обратиться к специалистам, быстрее всего вы получите отказ, так как, в основном, компании не желают связываться с преступными видами монтажа.

Тёпленький пол от сушителя полотенец

Если вас не пугают подобного рода сложности, можно испробовать выполнить установку тёплого пола от сушителя полотенец самостоятельно. Для этого есть несколько важным видов подключения.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

https://www.youtube.com/watch?v=

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

Размечаем на стене установочные размеры нового полотенцесушителя.
Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
Нарезаем резьбу на обрезанных концах трубопровода.
Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой. На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

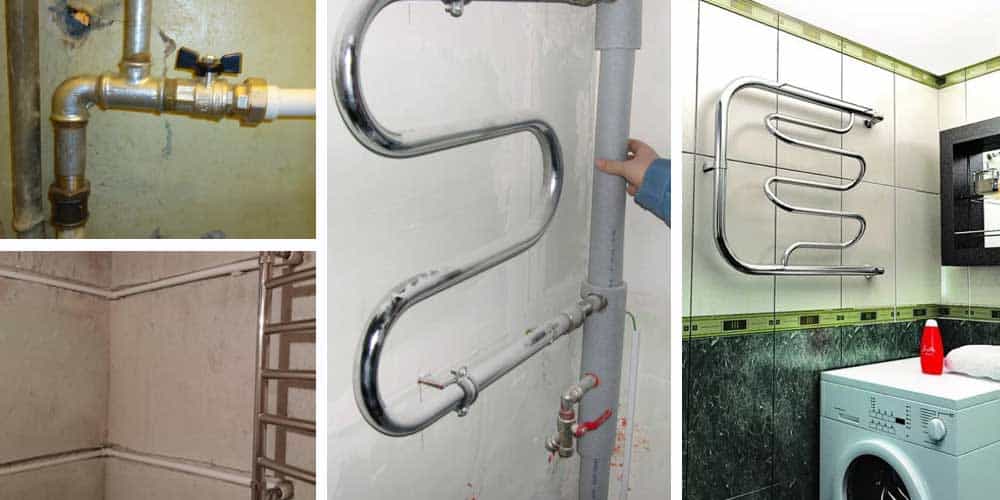

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат

Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций

Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления

Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

Сварочный аппарат.
Соединительные фитинги.
Труборез или кусачки.
Болгарка.
Крепежные кронштейны.
Шаровые краны.
Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.

Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.

Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.

Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям

Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см

Проверка качества подключения

После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

Подключение полотенцесушителя в загородном доме

Монтаж нагревателя в частном доме имеет ряд преимуществ:

не требуются разрешение УК и оповещение соседей;

габариты прибора не ограничиваются стандартными размерами ванной в многоквартирных домах;

при наличии собственной чистой скважины трубы не забиваются осадком и грязью, можно приобретать импортную систему, требовательную к качеству теплоносителя;

владелец может устанавливать запорную арматуру в любой точке, т.к. прекращение циркуляции воды не влияет на ее наличие и температуру у других пользователей ГВС.

В загородных домах прибор устанавливается по тому же алгоритму, что и в квартире.

Основные материалы изготовления сравнение характеристик

Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.

Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.

Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.

Рис. 4 Виды полотенцесушителей – П, М образные и лестница

Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
Ошибки при монтаже чреваты нарушением подачи горячей воды.
Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
Фиксация к поверхности пола выполняется хомутами.
Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Если вы приняли решения делать тёплый пол с подключением от полотенцесушителя, прежде чем заливать бетонную стяжку, обязательно проверьте целостность системы, заполнив её водой и осуществив пробный запуск.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

Чего ожидать

Тёпленький пол от сушителя полотенец

Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
Ошибки при монтаже чреваты нарушением подачи горячей воды.
Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Самостоятельный монтаж

Выполняется это следующим образом:

Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
Фиксация к поверхности пола выполняется хомутами.
Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Способы совмещения

Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.

Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:

к централизованному отоплению – это крайне редкий вариант;
к магистральному стояку;
к рециркуляционному ответвлению горячего водоснабжения.

Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.

Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.

Параллельное подключение

Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.

Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.

Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.

Последовательное

Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.

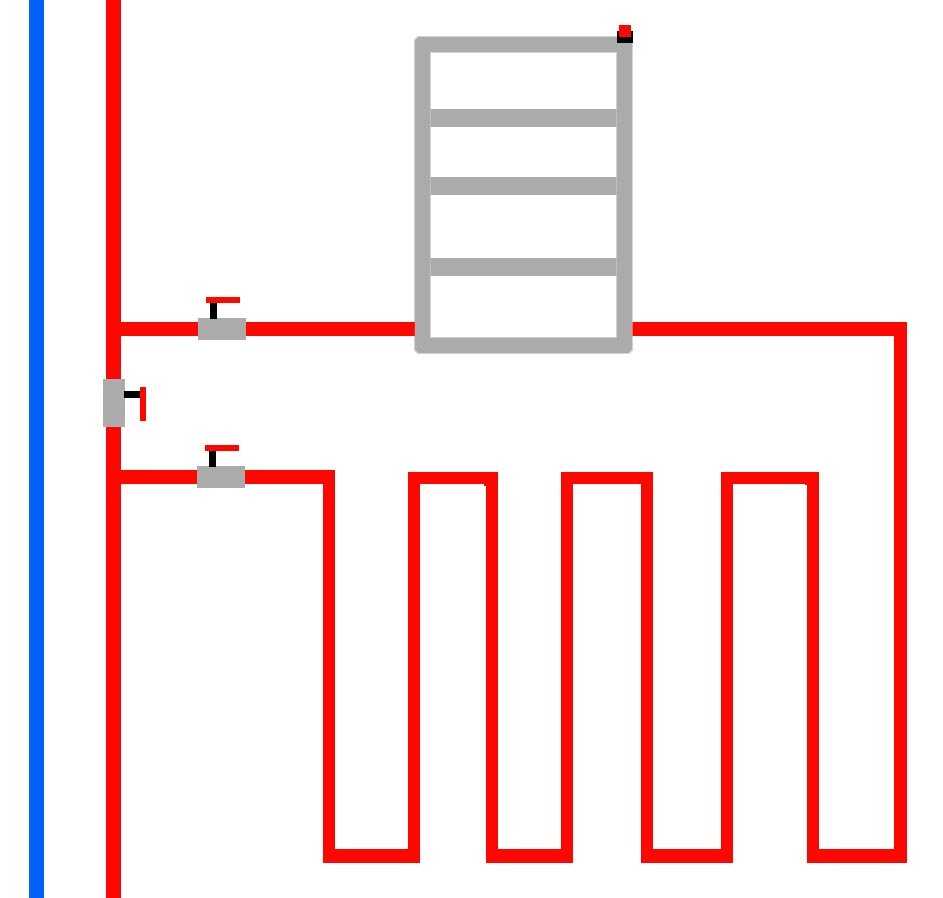

Схема установки теплого пола от полотенцесушителя

Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.

Схема с теплообменником

Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.

Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.

Монтаж комбинированной модели

Установка электрического полотенцесушителя требует особых усилий.Основное преимущество этой установки заключается в беспрерывном нагревании сушки в любое время года. Помимо этого здесь можно регулировать температурный режим.

В процессе ремонтных работ необходимо провести дополнительную разводку из трубопровода. Это позволит экономить потребление электроэнергии в зимний период времени. По завершению отопительного сезона используют электрическую сеть.

Потребление такого устройства составляет около 1 кВт. Для безопасного использования необходимо сделать дополнительную розетку. Помимо этого для неё устанавливают дополнительный автомат. Это позволит сократить частоту перебоев подачи электроэнергии к оборудованию.

Основным требованием является наличие заземления, которое обеспечит нормальную работу конструкции. Его делают максимально близко к электрической розетке. Правильный угол наклона такого приспособления повышает КПД данного приспособления.

Если в квартире отсутствует заземление, то рекомендуется сделать зануление. Это когда в электропроводке пересекаются провод земли с нулевой зоной.

Как видите установка такой системы требует особых знаний в сфере электричества. Фото инструкция установки помогает правильно выполнить монтажные работы.
