Все о смесительных трехходовых клапанах для отопления

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Как работает система подмеса воды

Система подмеса на несколько комнат

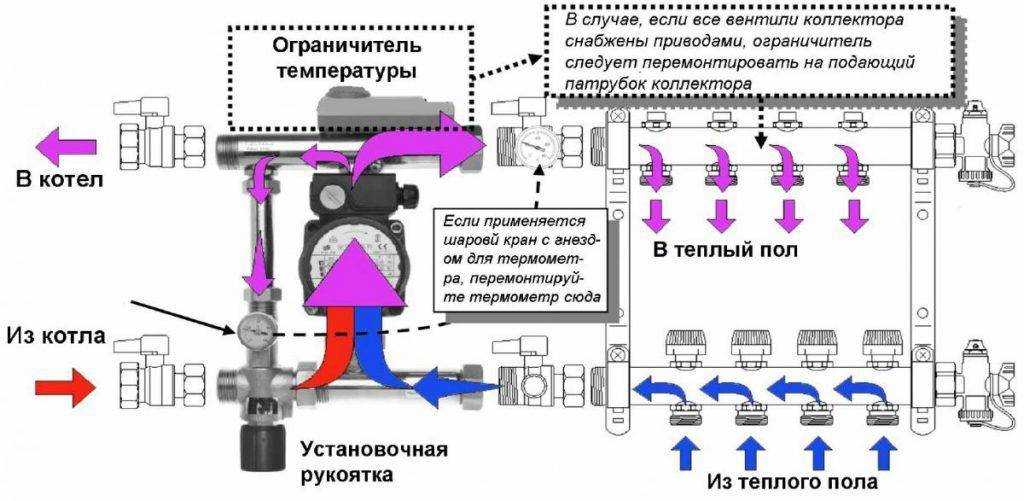

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

• Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
• Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

• паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;

• разводные ключи.

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

• Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
• Тройники.
• Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
• Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
• Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Зачем нужен?

Обогрев с использованием труб в толще стяжки – принципиально новая система, которая отличается удобством эксплуатации и комфортностью для человека. Специфика такого обогрева в том, что температура теплоносителя не высока. Считается низкотемпературной, теплоноситель циркулирует с температурой +35+55 градусов.

Подключение проводится через смесители или прямо к нагревательным приборам. Чтобы снизить температуру, необходимо вмонтировать смесительный кран (узел).

Смесительный узел — комплект устройств, которые работают на охлаждение воды. Один из них — трехходовой смесительный клапан. Его задача –перемешивание двух разнотемпературных потоков воды. В ходе смешивания принимают участие:

1. Горячая вода из котла.
2. Остывшая обратка, которая в него поступает.

Эти два потока объединяются и подаются с требуемой температурой к трубам, которые запечатаны в стяжку.

Основная деталь данного прибора — сердечник, он термочувствительный, и это позволяет ему реагировать на изменение температурного потока разжатием или сужением. Данный принцип положен в основу работы трехходового клапана, тем самым достигается автоматизированная регулировка температуры в теплом полу.

Термосмеситель с регулятором температуры

Трехходовой гидроклапан

Данный гидроклапан обладает тремя проходами. Из них два служат для поступления водяных потоков, третий проводит котел в конструкцию водяного контура. Чтобы не допустить коррозии метала, блок-корпус производят из нержавеющего металла. Во время работы тепловой пол отлично реагирует на окружающую среду, изменяя положения буксов и управляя степенью разогрева жидкости на выходе. Термоголовка оснащена измерителем, который передает сигналы приводу (закрыть или открыть клапан).

Особенности трехходового клапана:

• он несложен в установке;
• в нем возможна механическая и автоматическая настройка;
• он отличается долговечностью;
• ему присуща средняя цена;
• в нем присутствует химическая и гидрозащита.

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

• Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
• Для смешивания жидкости различной температуры предусмотрена смесительная камера.
• На корпусе располагается термостат, с регулятором температуры.
• Термодатчик расположен на термостате.
• Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
• Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
• Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Рекомендуем: Как выбрать провод для тёплого пола?

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы. Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

• к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
• степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
• в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
• оба потока смешиваются внутри;
• после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

• при необходимости перенаправлять потоки с разных трубопроводов;
• смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
• динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
• в водопроводной системе, это получение потока с заданной стабильной температурой;
• в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Способы использования

Трехходовой клапан может устанавливаться как в смесительном узле, так и без него. Во втором случае устройство полностью берет на себя функцию коллектора.

Установка тройника для регулировки температуры воды теплого пола без дополнительных смесительных приборов производится в помещениях площадь, которых не превышает 25 метров квадратных. Подача жидкости с нужным температурным режимом осуществляется за счет регулирующего приспособления и термостата, установленного в самом клапане.

Монтаж по такой схеме подходит для ванных комнат, санузлов и балконов. Недостатком установки трехходового клапана как основного  прибора для смешивания горячего и холодного теплоносителя является отсутствие возможности дозирования потоков.

При монтаже системы обогрева пола для больших объемов жилой площади трехходовой клапан является составляющим элементом коллекторной группы. В таких случаях приспособление обеспечивает полноценный бесперебойный процесс всего отопительного оборудования. За счет него жидкость с нужной температурой поступает во все контуры системы обогрева половых покрытий.

Трехходовой клапан эффективно применяется на объектах с большой территорией – более 200 метров квадратных. Теплый пол в таком случае может работать как от автономной сети, так и от центральной отопительной системы.

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают: Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны

Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

В его комплекции есть шаровое приспособление, которое переключает поток воды

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия: Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.

Углеродистая сталь – прекрасная альтернатива латуни.

Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.

Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:муфтовый; фланцевый; цапковый; под приварку; штуцерно-торцовый.

Для системы отопления используют такие виды, как: С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:пробно-спускной; полнопроходной.

От типа встроенного затвора:конусный; цилиндрический; шаровой.

По форме клапана-заглушки различают такие типы:T-образные; L-образные; S-образные.

От механики затворного элемента: Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;

Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:с обогревом; без обогрева.

В зависимости от технических показателей различают такие вентили: Т-образный – регулировочная ручка может быть в 4-х положениях;

Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства: Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;

Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;

Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних

Цель использования коллектора

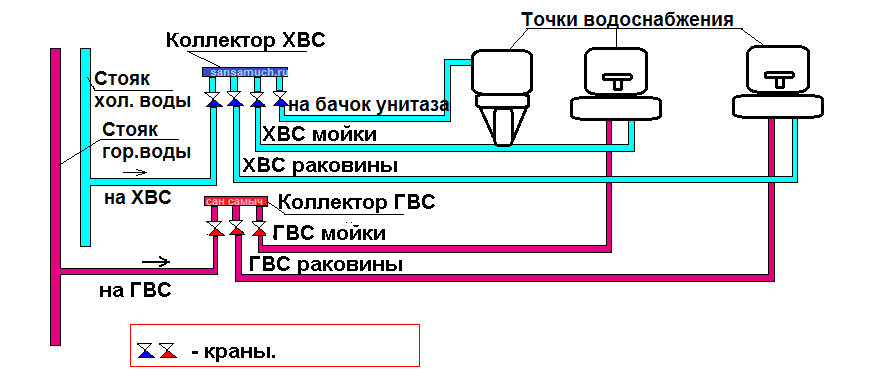

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Большие площади

Установка теплого пола в качестве основного вида отопления подразумевает монтаж полноценного оборудования для смешения, которое способно развести потоки на два – теплого пола и центрального отопления. Здесь необходимы трехходовые термостатические вентили с полноценным затеканием в систему.

Специалисты рекомендуют устанавливать один общий контур, где рабочая жидкость качается насосом. На входе в теплый пол врезается смесительный вентиль. Он управляется специальным регулятором температурного режима. Смесительный вентиль устанавливается между байпасом и обраткой. Датчик в верхней части клапана регулирует заданную температуру.

В случае повышения температуры, смесительный вентиль перекрывает обратку. Дальнейшая циркуляция рабочей жидкости происходит в теплоносителях теплого пола.

Смесительный узел для теплого пола своими руками: как сделать

Проще всего смеситель для теплого пола приобрести в магазине в собранном виде – никаких хлопот по сборке. Проверили соединения и дело с концом. Стоит смесительный узел, мягко говоря, не дешево – если хотите сэкономить, то смесительный узел придется собрать самостоятельно. Понимая принцип его работы, сделать это будет несложно – собрать его, как вы уже поняли, можно согласно различным схемам. Мы рассмотрим наиболее простые из них.

Теплый пол с ручным смесительным узлом

Обратите внимание на то, как подключаются батареи в домах и квартирах с центральным отоплением – рядом с батареей вы найдете вертикальную перемычку. По сути, это и есть смесительный узел. Теперь добавьте в перемычку кран и вы получите орган управления температурой теплоносителя, подаваемого в теплый пол, в качестве которого в нашей аналогии выступает батарея

Остается только насос, который в подобной ситуации врезается на подающий трубопровод между перемычкой и батареей – в случае с теплым полом между перемычкой и распределительным коллектором. Если в такой схеме заменить кран на перемычке электромагнитным клапаном с температурным датчиком и контроллером, то вы получите вполне автоматизированный регулятор температуры теплого пола

Теперь добавьте в перемычку кран и вы получите орган управления температурой теплоносителя, подаваемого в теплый пол, в качестве которого в нашей аналогии выступает батарея. Остается только насос, который в подобной ситуации врезается на подающий трубопровод между перемычкой и батареей – в случае с теплым полом между перемычкой и распределительным коллектором. Если в такой схеме заменить кран на перемычке электромагнитным клапаном с температурным датчиком и контроллером, то вы получите вполне автоматизированный регулятор температуры теплого пола.

Смеситель с автоматическим управлением. Если первый вариант смесительного узла теплого пола используется на небольших системах подогрева пола, то автоматические смесители с электронным управлением целесообразно применять, когда теплый пол используется в качестве основного отопления в доме или квартире. В таких ситуациях возникает острая необходимость регулировки температуры не только глобально во всем жилище, но и локально, в каждой отдельно взятой комнате. При таком условии насосно-смесительный узел теплого пола усложняется во много раз – в него добавляется оборудование в виде мощной распределительной гребенки (коллектора), каждый выпуск которой оборудуется своим собственным электромагнитным клапаном с контроллером температуры.

Если говорить сложном смесителе с большим количеством оборудования, то здесь на повестке дня всплывает вопрос компактности – много оборудования нужно как-то помещать в небольшой ящик. Это к тому, что схема сборки меняется. К примеру, насос перемещается на перемычку, добавляется еще одна перемычка. Естественно, устанавливаются контроллеры и прочее оборудование, которое можно рассмотреть на приложенных в статье схемах. В общем, все серьезно.

И напоследок скажу несколько слов по поводу вопроса, можно ли смесительный узел для теплого пола собрать самостоятельно? Если не ходить вокруг да около, то можно сказать, что да, можно – причем своими руками можно собрать смеситель теплого пола любой сложности. Как вы понимаете, для этого придется отдельно приобрести циркуляционный насос, трехходовой кран, шаровые краны, термометры, тройники и пластиковые трубы с необходимым количеством концевиков и поворотов. Сборка такого смесителя теплого пола, в принципе, несложная, но есть свои тонкости – например, насос, который в обязательном порядке должен вытягивать теплоноситель через трехходовой кран. Если, наоборот, происходит проталкивание воды насосом, расположенным до этого крана, то работать узел не будет. Вообще сборку смесителя своими руками лучше производить под контролем специалиста – как минимум с ним нужно будет согласовать схему, согласно которой и осуществить монтаж узла.

В заключение темы про насосно-смесительный узел для теплого пола добавлю только одно – в принципе, без этого элемента системы пол работать тоже будет. Современные трубы отлично выдерживают высокую температуру. И контролировать нагрев поверхности пола без смесителя тоже можно весьма неплохо. Спросите, зачем тогда его ставить и тратить на этот смеситель деньги? Ответ на этот вопрос даст вам первый пункт данной статьи, в которой описаны задачи, с которыми справляется смеситель. Если вам их нужно решать, значит и узел монтировать придется.

Автор статьи Александр Куликов
