Бытовой конвектор: принцип работы и монтаж

Установка конвектора на стену

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями.

Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку.

Еще один нюанс – правильное размещение конвектора.

Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов.

Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

  • высота от пола 20 см;
  • зазор от стены 20 мм;
  • боковое расстояние до ближайших предметов – 20 см;
  • сверху и спереди зазор не менее полуметра;
  • розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт)

Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт).

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки.

Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2.

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Инструкция по монтажу конвектора на деревянную стену

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

  • Как сделать электропроводку в деревянном доме
  • Как экономить электроэнергию законно
  • Сравнение тепловентиляторов и конвекторов

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

  • Теперь конвектор следует одеть на установленный кронштейн.
  • Подключите его вилку питания в розетку.
  • Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей.

Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа.

Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора.

Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

  1. Высота от пола должна составлять 20 см.
  2. Оставить зазор от стены 20 см.
  3. Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
  4. Сверху и спереди зазор должен составлять полметра.
  5. Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение.

Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству.

Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Подключение конвекторов отопления

Как установить электрический конвектор на стену?

Инструкция по монтажу

Итак, если Вы решили установить электроконвектор на стену, действовать нужно следующим образом:

  1. Распакуйте конвектор и переверните на тыльную сторону.
  2. Демонтируйте крепление.
  3. Прислоните снятый кронштейн к стене в подходящем месте (где будет производиться установка) и отметьте маркером крепежные отверстия.
  4. Если стена деревянная, прикрутите крепление с помощью саморезов по дереву (длина 40-45 мм). Если стена из бетона, предварительно пробурите отверстия перфоратором, после чего вбейте дюбеля и выполните монтаж рамки, как на фото ниже.
  5. Наденьте электроконвектор на установленный кронштейн.
  6. Подключите вилку к розетке, включите питание.
  7. Настройте подходящую температуру на терморегуляторе.

Как Вы видите, установка электрического конвектора на стену не представляет ничего сложного, подключение тем более. Однако существует несколько нюансов, которые нужно учитывать при монтаже, о которых мы рассказываем ниже.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

  • высота от пола 20 см;
  • зазор от стены 20 мм;
  • боковое расстояние до ближайших предметов – 20 см;
  • сверху и спереди зазор не менее полуметра;
  • розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт). Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки

Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2.

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

samelectrik.ru

Что такое конвектор отопления, и как он работает

Отопление частного дома » Конвекторы

Современная модель

Сегодня экономия становится основным требованием во всех сферах жизни, включая отопление домов. Тем более что из всех инженерных систем отопление является самым дорогим — как в плане монтажа, материалов и оборудования, так и в плане расхода энергоносителей. Поэтому новейшие технологии в этой области сразу становятся популярными и востребованными. Не исключение и конвекторы отопления.

Сегодня производители предлагают два вида конвекторов, которые работают от разных типов топлива — водяные и электрические. Сравнивать их нет смысла, а вот разобраться в каждом необходимо. Поэтому определим их достоинства и недостатки, типы, принципы работы и эффективность обогрева помещений.

Водяные конвекторы отопления

Первый вариант — водяной напольный конвектор отопления. Существуют разные модели такого отопительного прибора:

  • Конвекторы с принудительной циркуляцией теплоносителя.
  • С естественной циркуляцией.
  • Приборы, которые могут работать во влажных помещениях.

Сегодня этот вид отопительного оборудования очень востребован, потому что обладает рядом достоинств:

Во-первых, это огромный ассортимент как по материалу изготовления, так и по форме, размерам, цвету и ди

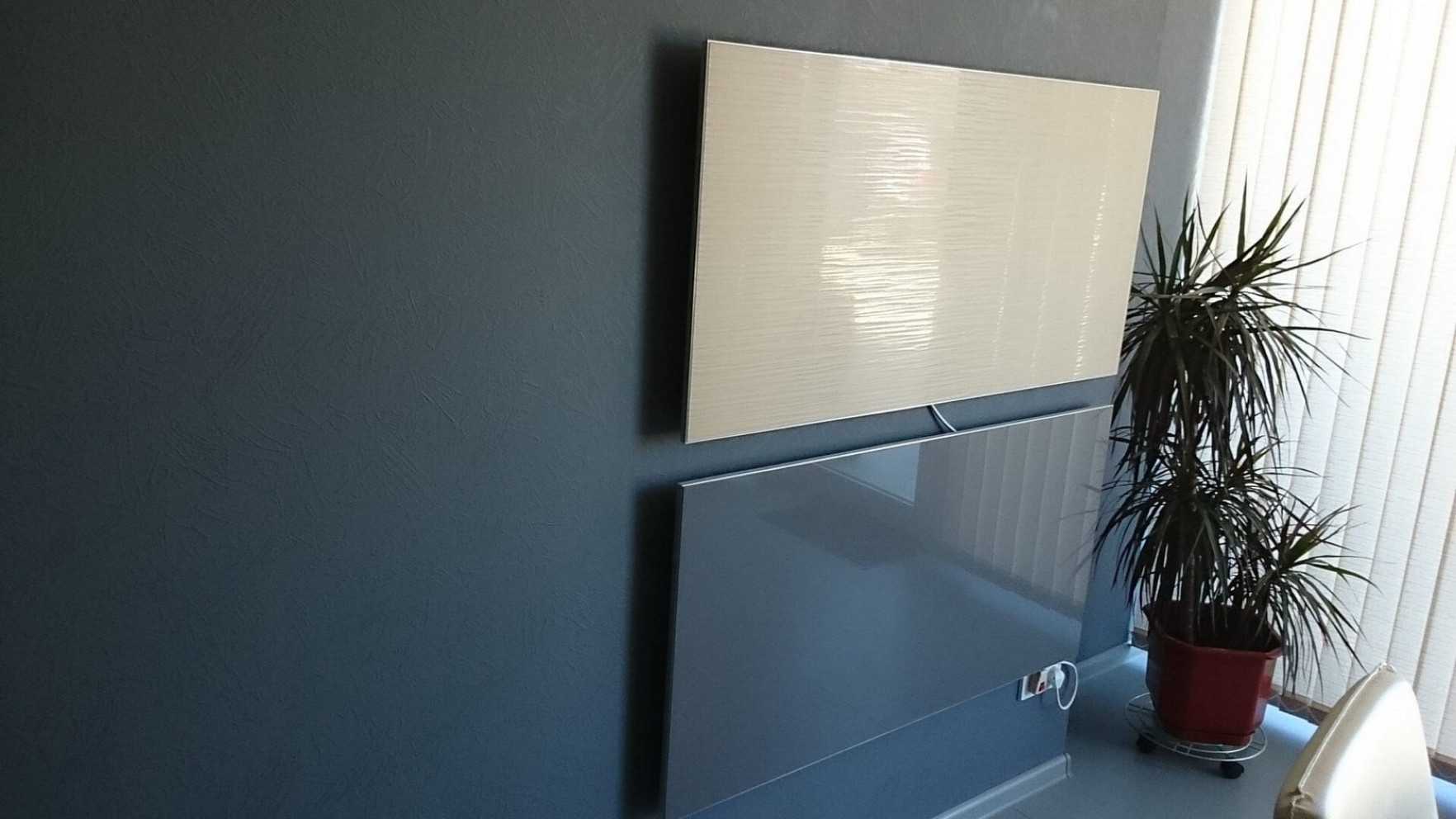

Инфракрасные настенные обогреватели

Инфракрасные приборы представляют собой панель с теплообменником внутри. Такие обогреватели обогревают инфракрасным излучением, из чего площадь таких устройств должна быть больше, чем, например, у кварцевого обогревателя, который вряд ли сможет что-нибудь согреть.

Инфракрасники также производят приятное для человека длинноволновое излучение. Но конвекция таких приборов будет сравнима с обычным конвектором, потому что у них нет секций, но им это и не нужно, так как их основной способ обогрева — инфракрасное излучение, с чем они прекрасно справляются.

Плюсы:

  • Приятное тепло
  • Приемлемая цена
  • Простой монтаж

Минусы:

Установка газовых конвекторов

Смонтировать газовый конвектор, конечно, сложнее чем электрический, но и в этом процессе нет ничего сложного — главное точно следовать инструкции и советам из данной статьи.

Электрические конвекторы обладают одним важным недостатком – они потребляют гигантское количество электроэнергии. Так, затраты на обогрев домовладения площадью 100 кв. м. могут составить до 30 тыс. рублей, в зависимости от температуры воздуха на улице. В южных регионах затраты будут более-менее приемлемыми, в северных – менее скромными. Но в любом случае отапливать электричеством очень дорого – газ обходится в несколько раз дешевле.

Выбор конвекторов

Установка внутрипольного конвектора может показаться довольно сложным процессом. Поэтому мы распишем все в пошаговом режиме, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные обогревательные приборы – все зависит от вида основного отопления в здании.

Электрические внутрипольные конвекторы работают от сети 220 Вольт и призваны отапливать домовладения, не подключенные к газовым магистралям. В их конструкции чаще всего уже предусмотрены вентиляторы той или иной конструкции (осевые или тангенциальные). Недостатком электрических приборов является их высокое энергопотребление, но в некоторых ситуациях они незаменимы. Зато для их подключения нужны только провода.

Электроконвекторы могут использоваться и в газифицированных зданиях, где затруднена прокладка водяного отопления к месту их монтажа.

Устройство водяного конвектора устанавливаемого в пол.

Водяные конвекторы обладают схожей конструкцией – здесь предусмотрены теплообменники, подключающиеся к отопительной системе. Для этого используются металлические или пластиковые трубки, требующие для своей прокладки определенной сноровки. В этом плане выигрывают электрические внутрипольные конвекторы – для их монтажа и подключения нужны только провода подходящего сечения .

Планируя монтаж внутрипольного конвектора, уделите внимание выбору модели с принудительной конвекцией. Данные приборы обладают следующими преимуществами:

  • Более высокая скорость прогрева;
  • Повышенная эффективность работы в помещениях с высотой потолков 3 метра;
  • Эффективное удаление влаги со всей поверхности остекления.

Выбрав внутрипольные конвекторы с малошумящими вентиляторами, вы сможете повысить эффективность обогрева и предотвратить появление источника шума.

Статья вторая. Старая проводка и новая нагрузка. Риски при эксплуатации электропроводки

 Здравствуйте!

С вами опять я – Дмитрий Омётов. Сегодня мы поговорим о старой проводке и новой нагрузке. Еще раз напоминаю, что предлагаемая информация для людей не особо разбирающихся в электричестве, и предназначена помочь ориентироваться в этой сфере.

Старую проводку я условно разделю на три вида:

– ветхая – это когда изоляция имеет разрушения, потрескалась и, при малейшем шевелении провода, осыпается. С этим все понятно – такую проводку надо срочно менять;

– старая по сроку, т.е. когда проводке более 30 лет. Выполнена она еще в советские времена и, как правило, алюминиевым проводов в резиновой изоляции.

– старая по проектному решению, а именно выполненная двумя проводами и(или) не рассчитанная на возросшее количество электроприборов.

С ветхой все и так понятно. Поговорим о старой советской.

Провода в «сталинках» и «хрущевках» проложены под штукатуркой. При проведении ремонта или замены проводки в таких домах самыми плохими с точки зрения состояния изоляции являются участки в распаячных коробках и в местах протечек воды. За 50 и более лет, наверное, каждую квартиру хоть раз да заливали.

Резина в таких местах практически превратилась в труху. Иногда можно наблюдать даже потемнение штукатурки. В распаячных коробках также наблюдается потемнение и разрушение изоляции. Это еще связано с возросшей нагрузкой в домах по сравнению с той, под которую проектировалась и закладывалась проводка 50 лет назад.

Алюминиевый провод сечением 2,5 мм² (как раз такой в наших старых квартирах) способен выдерживать около 3,5 кВт. Нет смысла объяснять, что сейчас мы используем гораздо больше бытовой техники, чем раньше. Чтобы прояснить себе этот вопрос, достаточно посчитать какая у вас в доме может быть максимальная нагрузка. Это не сложно.

Важно

Нужно просто сложить мощности ваших приборов. Их значения можно посмотреть в паспортах либо руководствах по эксплуатации на эти приборы, или на шильдиках, наклеенных на корпуса.

Наиболее энергоемкие – это нагревательные устройства, такие как: электрокамины, утюги, духовки, хлебопечки, тостеры, микроволновки, стиральные машины, фены, кондиционеры, мультиварки. Как правило, их мощность колеблется от 1 до 2,2 кВт. Немного меньше потребляют телевизоры, компьютеры, миксеры и т.д.

Прибавьте сюда освещение с люстрами  на 3-5 ламп, которое в старом исполнении объединено с розетками. Вот и выходит, что уложиться в 3,5 кВт довольно сложно. При повышенном потреблении возрастает ток. Это может привести к нагреву проводов, разрушению изоляции и возгоранию.

Для предотвращения такого развития событий применяется  автоматический выключатель. Другими словами, при возникновении перегрузки, он должен отключиться.

Но, что иногда делают наши граждане, когда у них периодически «вышибает» автомат? Меняют его на другой, более мощный, выдерживающий больший ток.

 Это категорически делать нельзя! Автоматический выключатель как раз не должен «выдерживать», его задача защищать проводку. Иначе в нем просто нет смысла. О правилах выбора «автоматов» обязательно поговорим в следующих статьях.

            Еще чем плоха старая проводка – это отсутствием третьего провода, а именно провода заземления. У трехпроводной системы более функциональная защита от поражения человека электрическим током. К тому же, при ремонте или монтаже вновь, этого требуют современные нормативы. Но здесь тоже есть «подводный камень».

Мне попадаются квартиры, в которых при замене проводки проложена линия из трех проводов, но третий провод в вводном щитке ни к чему не подключен. Т.е.

заземления как такового нет! Это связано с тем, что в старых многоквартирных домах линии заземления от ввода в дом до квартирных щитков раньше не прокладывали, и подключиться просто не к чему.

Совет

На основании выше изложенного настоятельно рекомендую жителям таких домов (а также управляющим компаниям и ТСЖ) предпринять шаги по приведению электроснабжения дома в соответствие с современными требованиями электробезопасности.

Для этого сначала необходимо выполнить диагностику всей системы с проведением замеров, а затем, на основании полученных данных, разработать мероприятия по улучшению. И не стоит этого пугаться. Совершенно необязательно потребуется замена всей проводки со всеми вытекающими последствиями в виде больших затрат.

Чаще можно обойтись выявлением и устранением «узких» мест, и приведением в соответствие автоматической защиты.

Удачного выбора!

А в следующий раз мы поговорим об автоматических выключателях и как их правильно выбирать.

Конвектор отопления плюсы и минусы

Одним из главных вопросов, интересующих нашего читателя, по прежнему остается аспект целесообразности покупки. Почему именно конвектор, а не масляный радиатор к примеру?Какие характеристики мощности должен иметь конвектор электрический? Каким образом выбрать лучший, среди невероятного ассортимента?

С определённой точки зрения любое оборудование должно содержать плюсы и минусы, конвектор электрический не является исключением. Начнем мы с перечисления положительных качеств, тем более, что они многократно превышают минусы электрического конвектора.

1. Главным плюсом, мы считаем технологический прорыв, позволяющий сконструировать конвектор электрический с коэффициентом полезного действия на уровне 95%. Согласитесь, платить за электричество и получать на выходе пшик, было бы непозволительной роскошью. Современный конвектор перерабатывает электрическую энергию в тепловую с максимальной отдачей.

2. Низкая цена за среднестатистический электрический конвектор мощностью 1000 Вт — весомый аргумент в пользу покупки.

3. Тихая эксплуатация. Электрический конвектор обходится без вентилятора, или каких бы то ни было других механически – движущихся конструктивных элементов. Бесшумную работу периодически нарушает, едва слышный щелчок температурного датчика, способствующего более экономной эксплуатации прибора.

4. Отсутствие монтажных и регламентных работ. Электрический конвектор считается прибором бытового назначения, подключается в сеть 220 вольт и не требует разрешительных документов от госорганизаций. Небольшая масса конвектора, как дополнительный плюс, в вопросах перестановки прибора в отапливаемом помещении

5. Встроенная автоматика способствует поддержанию требуемой температуры в отапливаемом помещении. Выносные температурные датчики изготовленные по типу розеток с термостатом, дополнительно обеспечивают контроль за температурным режимом.

6. Нагревательный элемент электрического конвектора, достигает заданной температуры за пару минут, начиная обогревать помещение сразу после включения. Температура элемента, как правило, не превышает 60 °C, не позволяя ТЭНам “сушить” воздух и “сжигать” кислород. Абсолютная влажность воздуха в помещении не меняется. С повышением температуры немного понижается лишь относительная влажность.

7. Не высокая температура нагрева облицовочных поверхностей, обеспечивает безопасную среду для обитания людей и животных. К тому же можно не беспокоится о пожарной безопасности.

8. Заявленные рядом производителей сроки службы конвекторов, превышают 20 летний рубеж.

Электрический конвектор отопления пожалуй имеет один минус

Итак вы купили конвектор и убедились, что ваша проводка выдержит дополнительную нагрузку. Устройство включенное в сеть, мгновенно начинает обогревать помещение. Как говорится, цены бы не было электрическому конвектору, если бы не одно НО. Единственный минус, как вы уже смогли догадаться, это высокие затраты на потребляемую электроэнергию. Но во первых, как мы отметили в начале обзора, конвектор отапливает нашу квартиру только в период межсезонья, а не весь зимний период.

Во вторых, выбирать конвекторы отопления электрические надо с терморегулятором, тогда встроенный термостат не позволит прибору “мотать счетчик” круглые сутки. В третьих, следует позаботится о сохранении тепла и по возможности снизить их потерю, необходимо установить стеклопакеты, и позаботится о других элементах утепления.

Еще один минус — запах горения, на самом деле “горит” не кислород, а осевшая пыль на электрическом нагревательном элементе. Удалить этот недостаток, проще простого, или пропылесосить конвектор, или попросту дождаться полного прогорания пыли.

Разобрать масляный обогреватель

Фотографии масляного обогревателя показывают: электронный блок завальцован единым целым с гармошкой. Это не так. Надписью «Не накрывать» скрывает пару шурупов, крепежная скоба удерживается пружиной, находящейся в донной части. Хорошо видно невооруженным глазом, пояснения излишни:

  1. пружина отстегивается;
  2. откручиваются болты.

Внутри кожуха масляного обогревателя большинство электрических соединений выполнено разъемными клеммами. При необходимости снимите выключатели, биметаллическое реле, открутив изнутри винты, разомкнув провода

Обратите внимание: ТЭН намертво завальцован. Показывает желание производителей, внутрь никого не допускать

Хитрый техник умеет знакомиться

Что такое газовый конвектор

Сразу нужно отметить, что конвектор – это не разновидность котлов, он работает не только по другому принципу (нагревает не теплоноситель, а воздух в определенном помещении), но и имеет несколько другую область применения. Чаще всего газовые нагреватели используют в небольших домиках, где нет необходимости в постоянном нагреве. Они способны обогреть лишь комнату, где установлены.

Из чего состоит конвектор

Конструкция прибора не слишком сложная, она включает в себя:

Схема стандартного газового конвектора с вентилятором для принудительной конвекции.

  • теплообменник, который и нагревает воздух;
  • программатор – устройство для контроля и поддержания температуры в помещении;
  • контрольную панель, на которой находятся различные индикаторы;
  • газовый клапан для контроля подачи газа;
  • вентилятор, подающий воздух на клапан и теплообменник;
  • вентилятор, обеспечивающий принудительную подачу теплого воздуха в помещение.

Газовый конвектор – принцип работы

Как видно из схемы, все довольно просто. Конвектор играет роль газовой горелки, холодный воздух под действием конвекции поступает снизу, нагревается и выходит через отверстие вверху.

Работает устройство довольно просто: принцип работы основан на явлении конвекции – теплый воздух при нагревании поднимается вверх и опускается холодный. Газовые модели могут работать как методом естественной конвекции, так и принудительной. В последнем случае для подачи воздуха используется специальный вентилятор.

Преимущества и недостатки

Качество самого прибора, как и его работы, зависят от цены. Выбрав дешевую модель, вы не сэкономите, так как прибор может прослужить вам меньше года. Ремонт в сложившейся ситуации будет нерентабелен. Поэтому преимущества и недостатки мы рассмотрим исходя только из качественных устройств. Итак, плюсы:

  • экономичность и быстрый нагрев помещения;
  • простая установка газового конвектора своими руками;
  • нет необходимости делать систему отопления (водяное);
  • невысокая цена;
  • в отличие от электрических аналогов газовые модели не сжигают кислород;
  • полностью автономный режим работы;
  • не привязан к электроэнергии (кроме конвекторов с принудительной циркуляцией);
  • есть возможность подключать нагреватель к газовому баллону.

Но газовые конвекторы не лишены и недостатков:

  • если используется газ из централизованной системы, то обязательно получить разрешение на подключение устройства;
  • необходимо пробивать отверстия в стене наружу там, где будет крепиться нагреватель;
  • немалые габариты;
  • если вы решите установить несколько конвекторов, то газ придется подводить к каждому из них, причем, только снаружи здания.

Виды конвекторов

Устройства можно классифицировать по их мощности, а также по исполнению. Если с мощностью все понятно: выбирайте тот, который способен обогреть помещение, то с типами исполнения дела обстоят немного сложнее.

Бывают два вида нагревателей:

Настенные модели могут очень удачно вписаться в интерьер.

  1. Напольные – приборы устанавливается на пол, не требуют специальных навыков и умений в монтаже. Такой конвектор может обогреть довольно большое помещение (даже промышленное), но имеет большой вес и требует особое основание.
  2. Настенные – более компактные модели, которые хорошо вписываются в интерьер дома. Зачастую устройства монтируются под окном, чтобы создавать тепловую завесу от проходящего через стекло холодного воздуха. Конвекторы этого типа имеют небольшую мощность, поэтому подойдут лишь для обогрева помещений в домах до 100 квадратов.

При выборе конвектора также стоит обратить внимание на материал теплообменника. Последний может быть выполнен как из стали, так из чугуна или меди. Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше

Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие

Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше. Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие.
