Что такое теплообменник в системе отопления

Особенности горизонтальных модификаций

Модели данного типа являются наиболее распространенными. Для производственных предприятий теплообменник трубчатый (горизонтальный) замечательно подходит. Показатель проводимости у моделей, как правило, не превышает 130 литров за минуту. Теплообменник трубчатый часто встречается на молочных предприятиях. Трубки в данном случае фиксируются на специальных пластинах.

Некоторые предприятия устанавливаются модификации на широких подставках. Теплообменные трубки используются разного диаметра. Фланцы, как правило, находятся в передней части конструкций рядом с крышками. Температура теплоносителя в данном случае зависит от пропускной способности модели. Патрубки отвода соединяются с переходниками. Изготовление трубчатых теплообменников в основном налажено в США.

Подогреватель пп

Сегодня подогреватель пп является одним из самых востребованных, поскольку его использование эффективно, а также технически и экономически целесообразно. Он представляет собой теплообменник, в котором энергия передаётся воде от пара. Выпускаемый нами подогреватель пп отличается высокими качественными характеристиками и доступной ценой. Мы предлагаем подогреватели с различными параметрами, выбор которых зависит от конкретных условий и требований. Такие характеристики, как диаметр корпуса, число трубок и длина секции, определяют площадь поверхности нагрева. Подогреватель пп является кожухотрубным теплообменником с горизонтальным типом расположения. Его секционная структура позволяет монтировать необходимое количество секций для обеспечения эффективного отопления различных площадей. Состоит подогреватель пп из следующих узлов: корпуса, трубной системы, водяных камер (передней и задней) и крышки корпуса. Благодаря разъёмному фланцевому соединению, производится не только сборка корпуса, но и профилактический осмотр либо ремонт. В процессе нагрева происходит движение воды по трубкам, благодаря поступлению пара в так называемое межтрубное пространство. Там с помощью сегментных перегородок ему придаётся направляющее движение. Появляющийся конденсат оказывается внизу корпуса и успешно выводится наружу. Также в подогревателе пп накапливаются газы, которые не конденсируются. Они уходят из теплообменника через специально предусмотренный патрубок. У нас Вы можете приобрести подогреватель пп вместе с другим оборудованием для отопления и водоснабжения. Мы всегда идём навстречу своим клиентам, рассматривая обоюдовыгодные предложения. Сотрудничество с нами – это уверенность в качестве продукции, профессиональные консультации по всем аспектам установки и эксплуатации оборудования и возможность приобретать необходимые товары по ценам производителя. Вы можете выбрать подогреватель пп, полностью соответствующий Вашим потребностям, сделав заказ на любое количество единиц продукции, в том числе и отдельных составляющих – трубных систем. Мы заинтересованы в полном удовлетворении Ваших запросов и поддержании имиджа надёжной компании-производителя. Обращаясь к нам, Вы получите профессиональный подход и стремление помочь Вам в эффективном решении задач, связанных с производимым нами оборудованием.

Правила эксплуатации водоводяного теплообменника

Водоводяной теплообменник – это высокотехнологическое приспособление, требующее определенного ухода, правильного запуска и соблюдения правил эксплуатации.

Для обеспечения нормальной стабильной работы, а так же для управления подогревателем на нем должны быть установлены контрольно-измерительные приборы, предохранительные устройства и запорная арматура. Эти приспособления и их назначение подробно описаны в проектной документации. Обслуживающий персонал обязан регулярно и не реже одного раза в год проверять исправность всех вспомогательных устройств подогревателя. Так же должны строго соблюдаться требования по режиму работы водоводяного теплообменника. Категорически запрещается производить любые ремонтные и наладочные работы устройства и его компонентов во время работы теплообменника.
При запуске теплообменника следует соблюдать следующую очередность операций:

— пуск холодной подогреваемой воды;

— пуск теплоносителя в межтрубную зону.

При вынужденных кратковременных остановках подогревателя, его ввод в эксплуатацию допускается лишь после полного охлаждения трубных досок.

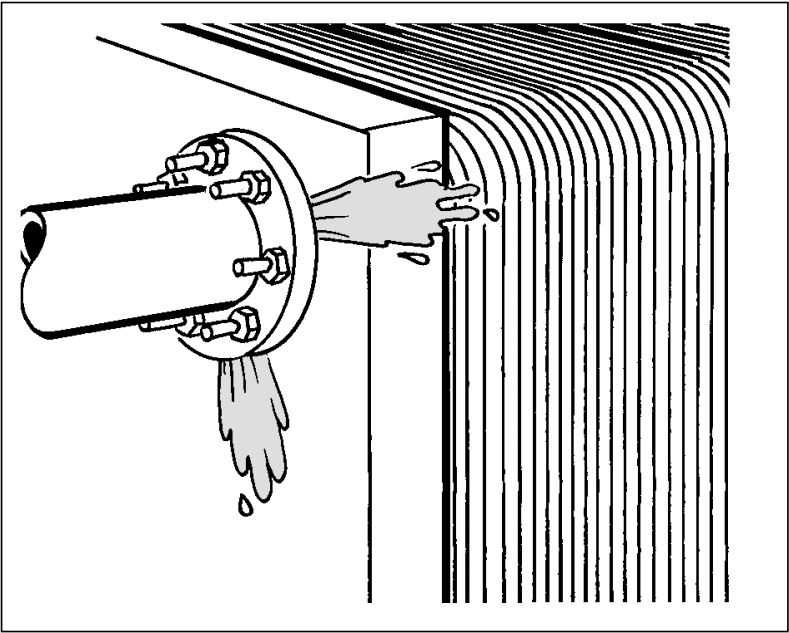

Водоводяной теплообменник необходимо отключить в следующих случаях:

— при повышении давления сверх допустимой нормы;

— при поломке или дефекте предохранительных клапанов;

— при нахождении на корпусе и элементах подогревателя пропусков, трещин или потения сварных швов;

— при поломке манометра, а так же при отсутствии возможности определения давления по другим приборам.

Главной операцией в процессе обслуживания водоводяного теплообменника является контроль над состоянием и работоспособностью КИП, регулирующей арматуры, герметичностью подогревателя, а так же периодический анализ сетевой воды на ее жесткость.

Водоводяной теплообменник подлежит периодической проверке и текущему ремонту, включающему в себя очистку от шлама и накипи. Ремонт должен проводится не реже 1 раза в 2 года.

Во время ремонта теплообменник отключается от теплосети, из трубного и межтрубного пространства удаляется вода, снимаются калачи и переходы. Далее производится очистка теплообменных труб, калачей, переходов и трубных досок  от шлама и накипи. Для очистки эффективнее всего применять электрогидроимпульсное устройство. В случае обнаружения течи латунных трубок, они заменяются. После замены, трубки развальцовываются в трубных досках и производится гидравлическое испытание. При удовлетворительных результатах испытания, давление воды снижается до рабочего и теплообменник запускается в эксплуатацию.

Увеличение коэффициента теплообмена

Промышленность не стоит на месте — постоянно происходит модернизация теплообменных устройств. Улучшение технических характеристик достигается благодаря использованию следующих способов:

  • создание турбулентных потоков;
  • выполнение спиралевидных вставок, благодаря которым образуется продольное и поперечное обтекание трубок;
  • производство профильных и витых труб;
  • использование смесей, в которые входят жидкости и газы;
  • создание вибрации поверхностей, которые отвечают за теплообмен;
  • пульсирующая подача рабочей среды.

Вышеперечисленные методы позволяют увеличить коэффициент теплоотдачи. Распространено также использование нескольких методов одновременно. Такая комбинация способна значительно повысить эксплуатационные характеристики кожухотрубного подогревателя в 2–3 раза. Стоит также отметить, что некоторые методы не только увеличивают показатели теплоотдачи, но и могут выполнять другие полезные функции. Например, турбулентные потоки препятствуют образованию солевых отложений на внутренних стенках труб, что позволяет исключить сужение просвета трубок.

Постоянное усовершенствование конструкции теплообменника позволяет увеличить теплоотдачу и повысить эксплуатационные характеристики

Конструкция кожухотрубчатого аппарата

Основное достоинство кожухотрубного обменника тепла и главная причина его популярности заключается в высокой надёжности конструкции. В неё входят распределительные камеры, которые оснащаются трубками. Также предусматривается цилиндрический кожух, пучок труб и определённое количество решёток. Вся конструкция дополняется крышками, которые находятся с торцов. В комплект входят опоры, которые позволяют размещать устройство в горизонтальной плоскости. Также существует крепление для монтажа аппарата в любой точке пространства.

Для увеличения обмена тепла между теплоносителем используются трубы, которые покрыты специальными рёбрами. Если задача состоит в снижение теплоотдачи, то корпус покрывается каким-либо теплоизолирующим слоем. Так можно значительно увеличить аккумулирующие свойства изделия. Используются специальные конструкции, в которых одна труба находится во второй.

Для изготовления кожуха применяется толстолистовая сталь (от 4 мм). Чтобы произвести решётки, чаще всего берётся такой же материал, но его толщина гораздо больше (от 2 см). Основной элемент — пучок из труб, изготовленных из материала, который имеет высокую теплопроводность. Этот пучок закрепляется с одной или двух сторон на трубных решётках.

Разновидности конструкций кожухотрубных теплообменников

В зависимости от запланированной области применения, выбирают модели с жестким, полужестким, нежестким кожухом, вертикального или горизонтального расположения, одно- или многоходовые. Конфигурация аппарата, его длина, число трубок обуславливают:

  • скорость перемещения среды;
  • энергоэффективность;
  • коэффициент теплопередачи.

Металлы для изготовления аппаратов выбираются, в зависимости от характеристик рабочих сред, с которыми они будут контактировать. При конструировании новых модификаций разработчики старались устранить основной недостаток этого агрегата – физическое расширение или сужение стальных элементов при транспортировке холодных и горячих сред. Серийно выпускают кожухотрубчатые теплообменники описанных ниже видов.

С температурными компенсаторами на корпусе

Эта конструкция характерна для теплообменников, предназначенных для работы при невысоких давлениях и высоких температурах. Температурные линейные деформации кожуха уравновешиваются с помощью компенсаторов – сильфоновых, сальниковых, линзовых.

Система с плавающей головкой

В конструкции такого агрегата имеется плавающая головка, жестко не связанная с кожухом. Служит для соединения трубок. При температурном воздействии среды изменяется длина трубок, вызывая свободное перемещение головки внутри корпуса. Такая конструкция обеспечивает отсутствие деформаций кожуха и равномерное распределение напряжений. Она применяется в технологических процессах, не предусматривающих сильного загрязнения трубок, или при возможности их простой очистки.

Для обеспечения эффективной работы всех кожухотрубных теплообменников, особенно функционирующих в контакте с загрязненными средами, необходимо выполнение профилактических мероприятий. Они заключаются в аккуратной очистке внутренней поверхности трубок с исключением вероятности их повреждения и в своевременном устранении протечек.

Краткое описание кожухотрубного теплообменника

  1. Пучок труб. Размещается в собственной камере. Материал изготовления выбирается на основании условий эксплуатации (требования к эффективности теплопередачи, коррозионная активность рабочей среды и многое другое).
  2. Кожух — представляет собой камеру, внутри которой размещают трубки и опорные элементы для низ. Элемент производится из металлического листа, толщина которого начинается от четырёх миллиметров.
  3. Входные и выходные отверстия в камеру — обеспечивают доступ рабочей среды во внутреннюю зону теплообменника.
  4. Отвод для конденсата — устройство, которое, как понятно из названия, служит для устранения газообразных сред из рабочей зоны кожухотрубного теплообменника, возникших из жидких путём конденсации.

Типы рекуперативных теплообменников

Большим спросом на сегодня пользуются рекуперативные теплообменные устройства. Соглас но конструкционному исполнению выделяют следующие виды представленных агрегатов:

Кожухотрубный

Это устройство, представляющее собой пучки труб, приваренные к кожуху и прикрепленные к трубным решеткам при помощи болтов. Движение первого носителя тепла в межтрубном пространстве осуществляется через присутствующие на корпусе штуцера. Другой теплоноситель течет по трубам. На корпусе или крышке представленных устройств присутствуют перегородки. В целях повышения отдачи тепла трубы подвергают процессу оребрения методом накатки или навивки ленты.

Погруженный

Его конструкция предполагает погружение одного теплоносителя в емкость с другим. Такие устройства характеризуются дешевизной и простотой.

Движение воды в межтрубном пространстве происходит с малой скоростью, результатом чего становится малая теплоотдача.

Теплообменные устройства типа «труба в трубе»

Состоит из нескольких звеньев, расположенных друг над другом и соединенных между собой. Каждое звено представляет собой конструкцию из вставленных друг в друга труб, между которыми и происходит теплообмен. Их целесообразно эксплуатировать при высоких показателях давления и небольших расходах воды в системе.

Выбираете алюминиевые радиаторы для дома? Узнайте подробнее о технических характеристиках алюминиевых радиаторов отопления.

Как выбрать тепловой насос вы можете узнать тут

Электрические котлы отопления

Оросительный

Состоит из нескольких рядов труб, расположенных одна над другой, по наружной поверхности которых тонкой пленкой стекает охлаждающая их вода

Его активно применяют в холодильных установках, так как они выступают в роли конденсаторов.

Графитовый

Конструкция теплообменного устройства предполагает наличие блоков из графита, уплотненных между собой при помощи прокладок из резины и


зафиксированных крышками. Графит считается прекрасным проводником тепловой энергии. Для устранения пористости происходит его обработка специальными составами.

Используется для химически агрессивных жидкостей.

Пластинчатый

Это устройство изготовлено из пластин, поверхность которых отштампована специальным методом. Результатом такой работы становится образование каналов, по которым движется теплоноситель. Между собой пластины уплотнены. Процесс изготовления такого устройства отличается своей простотой, его легко чистить, он обладает высокой теплоотдачей. Минус – не выдерживает высокое давление.

Пластинчато-ребристый

Состоит из системы разделительных пластин, между которыми находятся ребристые поверхности — насадки, присоединенные к пластинам методом пайки в вакууме.

Предназначены для теплообмена между неагрессивными жидкими и газообразными средами в интервале температур от плюс 200 °C до минус 270 °C.

Обладает малым весом и размерами, высокой прочностью и жесткостью.

Оребренно-пластинчатый

Его конструкция предполагает наличие оребренных панелей маленькой толщины, производство которых происходит при помощи высокочастотной сварки. Благодаря такой конструкции и применяемым материалам удается достичь высокого температурного режима теплоносителя, малого гидравлического давления, высокого КПД, продолжительного срока эксплуатации, низкой стоимости.

Целесообразно его использовать при утилизации тепла газов.

Спиральный

Оснащен двумя каналами, которые навиты в форме спирали около основной разделительной перегородки. Их цель – нагрев и охлаждения жидкостей, обладающих высоким показателем вязкости.

Независимая система теплоснабжения с теплообменником.

Индивидуальный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения с теплообменником

Теплообменник в такой системе отопления главный прибор позволяющий экономить. Конечно, экономит не он, он только отделяет среды друг от друга, экономит автоматика. Как экономит? Вот пример независимой системы отопления – современная централизованная отопительная система, в ней имеется один главный тепловой пункт, распределяющий тепло и дополнительные теплообменники для каждого потребителя установленные уже в ИТП жилых домов.

От котельной к центральному тепловому пункту, где установлен главный теплообменник, тепло подается в жестком, фиксированном тепловом режиме – например 95 градусов на подаче и теоретически 70 градусов на обратке. В котельной не нужна автоматика и операторы, мощность насосов и диаметр труб тепловой сети могут быть гораздо меньше, утечек в контуре котлов нет по своей природе. Иногда теплообменник большой мощности устанавливают непосредственно в системе отопления котельной, тогда контур получается двойным и в котлах, из-за малого объема теплоносителя во внутреннем контуре, отсутствует накипь, котлы служат вечно.

Блочный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения и горячего водоснабжения с теплообменниками

Установив теплообменник в системе отопления, потребитель получает возможность влиять на температуру в квартире, сколько нужно каждому столько и возьмет, конечно, если в квартире на батареях тоже установлены регулирующие приборы. Выгода для всех налицо.

Как подключить теплый пол к системе отопления через теплообменник.

Нужен теплообменник и для теплого пола. Если вы, например, захотите сделать теплый пол, врезав его в систему отопления без теплообменника вы оставите весь дом без тепла, тепла на полы пойдет немного, но вот вода – теплоноситель будет циркулировать только через ваш пол и не пойдет к соседям, она «лентяй» и идет по самому короткому пути.

Недостаток установки теплообменника в систему отопления только один, увеличение затрат на первоначальном этапе монтажа, но он с лихвой перекрывается всеми ее достоинствами.

Зависимую систему отопления легко модернизировать в независимую систему, путем установки дополнительного теплообменника с регулирующей аппаратурой. Правда, делать это придется одновременно во всем районе, подключенном к вашей котельной. Зато так вы сможете сэкономить до 40 процентов на оплату тепла, по сравнению с вашими сегодняшними затратами без установки такого нужного теплообменника в системе отопления.

Виды пластинчатых теплообменных аппаратов и их применение

По способу соединения теплообменных пластин теплообменник может быть:

  • разборной;
  • паяный;
  • полусварной;
  • сварной.

Конструкция и принцип работы разборных пластинчатых ТО были описаны выше. Рассмотрим более подробно особенности конструкции и область применения паяных, полусварных и сварных теплообменников.

Паяный пластинчатый теплообменник

Агрегат широко используется для:

  • нагрева и охлаждения рабочих сред;
  • испарения;
  • конденсации;
  • утилизации и рекуперации тепловой энергии.

Теплообменные пластины ППТО изготавливаются из нержавеющей стали. Сборка пакета осуществляется аналогично с разборными теплообменниками, после чего производится пайка медным или никелевым припоем, в зависимости от агрессивности рабочей среды: для более агрессивных сред используется никель.

К наиболее существенным преимуществам паяных ПТО можно отнести:

  • высокую надежность;
  • возможность работы в широком температурном диапазоне;
  • легкость и небольшие габариты;
  • надежность конструкции;
  • простоту монтажа и технического обслуживания;
  • доступную стоимость.

Особенно хорошо паяные ПТО зарекомендовали себя в холодильных и замкнутых отопительных системах.

Полусварные пластинчатые теплообменники

Главной конструктивной особенностью полусварных теплообменников является попарное сваривание штампованных пластин, в результате чего формируется отдельный герметичный модуль. Сборка ПСПТО осуществляется также, как и разборного теплообменника, различие состоит в том, что вместо отдельных пластин используются готовые сварные модули.

Между первичными и вторичными модулями устанавливаются прокладки из термостойкой резины. Отсутствие внутренних прокладок позволяет существенно увеличить рабочее давление в системе и температуру рабочей среды.

Благодаря высоким эксплуатационным характеристикам ПСПТО получили широкое распространение следующих областях:

  • в системах вентиляции и кондиционирования;
  • в химическом и фармацевтическом производстве;
  • в пищевой промышленности;
  • в системах рекуперации;
  • в отопительных системах;
  • в системах централизованной подачи горячей воды.

Среди наиболее значимых преимуществ данной конструкции можно выделить:

  • широкий диапазон рабочих температур;
  • отсутствие герметизирующих прокладок;
  • инертность к агрессивным рабочим средам;
  • простоту монтажа и технического обслуживания.

В отличии от сборных ПТО, полусварные агрегаты практически полностью исключают возможность неправильной сборки.

Сварные пластинчатые теплообменники

Отсутствие уплотнений является главной особенностью конструкции сварных теплообменных аппаратов. Гофрированные пластины сварены в один блок, в котором рабочая среда протекает по внутренним каналам, а нагреваемая – по внешним.

Применяются СПТО при работе с агрессивными средами при повышенных температурах и высоком давлении рабочих сред.

Конструктивные особенности сварных теплообменников обеспечивают следующие преимущества:

  • компактность;
  • высокий коэффициент теплопередачи;
  • незначительные теплопотери;
  • простоту технического обслуживания.

Отсутствие уплотнений в сварных ПТО обеспечивает полную герметичность рабочих каналов, что позволяет работать в экстремальных условиях.

Преимущества и недостатки

У этих устройств есть несколько преимуществ, что обеспечивает достаточную конкурентоспособность на рынке теплообменных систем. Основные преимущества оборудования:

  1. Конструкция обеспечена отличной стойкостью к гидравлическим ударам. У аналогичных систем этой характеристики нет.
  2. Кожухотрубные теплообменники способны работать в экстремальных условиях или с продуктами, которые довольно сильно загрязнены.
  3. Их очень просто эксплуатировать. Легко проводить механическую чистку оборудования, его плановое техническое обслуживание. Аппаратура имеет высокую ремонтопригодность.


У данного теплообменника имеются как плюсы, так и минусы

.Несмотря на все преимущества, у этого устройства присутствуют и недостатки. Их следует учитывать перед приобретением. В зависимости от целей использования, возможно, могут потребоваться другие аналогичные системы. Недостатки аппарата:

  1. КПД ниже, чем у пластинчатых изделий. Это связано с тем, что у кожухотрубных обменников площадь поверхности, передающей тепло, меньше.
  2. Имеет большие размеры. Это повышает его конечную стоимость, а также затраты на эксплуатацию.
  3. Коэффициент теплоотдачи сильно зависит от того, насколько быстро перемещается агент.

Ведущие производители

Смесительные агрегаты выпускаются следующими промышленными предприятиями:

  • ООО «Альянс-ТеплоЭффект», Россия, г. Самара;
  • ЗАО «Энергопрогресс», Россия, Москва, Санкт-Петербург;
  • компания «Комплексное Снабжение», Россия, г. Барнаул, Казахстан;
  • ПО «Химсталькомплект» для бренда «КОССЕТ», Россия;
  • ООО «НПО Новые технологии», Россия, Санкт-Петербург.

К многочисленным особенностям смесительных теплогенераторов, следует отнести также и то, что производители называют их по-разному – теплогенераторы контактные, контактные теплообменники, пароутилизаторы, газоутилизаторы, подогреватели смесительные и другие названия.

ТОП-3 популярных моделей

Рассмотрим несколько моделей трубчатых теплообменников от ведущих производителей в России.

SeCeSpol JAD XK 9.88, паяный

  1. Изготовление – по индивидуальному заказу.
  2. Назначение – системы отопления и охлаждения, вентиляция и кондиционирование.
  3. Тип элемента для обменных процессов – пучки труб («змеевик»).
  4. Материал изготовления – сталь аустенитная.
  5. Тип установки – вертикальный.
  6. Размеры (ДЛхШ) – 1642х386 мм.
  7. Масса – 96 кг.
  8. Присоединительный патрубок в диаметре – 253 мм.
  9. Площадь воздействия – 10 кв.м.
  10. Цена – 165 тыс. руб.
  11. Производство – Польша.

КБ РиКо, DN400

  1. Изготовление – по индивидуальному заказу.
  2. Назначение – системы отопления и охлаждения.
  3. Форма корпуса – цилиндрическая.
  4. Тип элемента для обменных процессов – трубные решетки.
  5. Количество трубных решеток – 2.
  6. Материал изготовления – сталь высоколегированная.
  7. Тип установки – горизонтально.
  8. Размеры (ДЛхШ) – 1300х580 мм.
  9. Стоимость – определяется после расчетов.
  10. Производство – Россия.

Агромаш, пастеризатор трубчатый

  1. Изготовление – индвидуально.
  2. Назначение – системы охлаждения, процесс пастеризации молока.
  3. Тип элемента для обменных процессов – комплекс труб (25).
  4. Материал изготовления – сталь.
  5. Тип установки – горизонтальный.
  6. Размеры – 2850х430х1050 мм.
  7. Площадь поверхности обмена – 10 кв.м.
  8. Производительность – 600-800 кг/ч.
  9. Присоединительный патрубок в диаметре – 204 мм.
  10. Расход ледяной жидкости  – 10 куб.м/ч.
  11. Ценовой предел – будет известен только после окончательных расчетов.
  12. Страна-изготовитель – Россия.

Кроме рассмотренных классических установок, существуют еще и дополненные. Это все остальные модификации, что отличаются лишь своими некоторыми особенностями, расширяющими функционал. Где-то есть компенсатор – широкий или узкий, а в некоторых разное количество трубок. Каждый вариант призван расширить или изменить те или иные функции. Прежде чем подбирать окончательный вариант теплообменника на трубах, следует правильно рассчитать его возможности и технологические запросы. Сделать это проще всего вместе со специалистом.

Пароводяной подогреватель ПП систем теплоснабжения

Пароводяной подогреватель ПП предназначен для нагрева воды в тепловых сетях, системах горячего водоснабжения и отопления насыщенным паром от паропроводов низкого давления или паровых котлов.

Подогреватель пароводяной ТУ 4933-003-13307645-2006

Назначение: подогреватель пароводяной предназначен для нагрева воды в тепловых сетях, системах горячего водоснабжения и отопления насыщенным паром от паропроводов низкого давления или паровых котлов.

Устройство: Подогреватель представляет собой сосуд, работающий под давлением воды до 1,6 МПа (16 кгс/см ) и пара до 1,0 МПа (10 кгс/см ) при максимальной температуре до 250 С.
Подогреватель состоит из трубной системы, выполненной из пучков труб, скрепленных при помощи трубных досок, ограниченных корпусом, передней водяной камерой с патрубками и крышкой. Подогреватели могут изготавливаться с эллиптическими и плоскими днищами.

Пароводяной подогреватель изготавливается с плавающей головкой. Трубная система изготавливается из латунной трубки марки Л68. Детали и сборочные единицы подогревателей изготавливаются из материалов и полуфабрикатов, предусмотренных ТУ и НТД.

В подогревателе нагреваемая вода движется по трубкам, а греющий пар через патрубок в верхней части корпуса поступает в межтрубное пространство, в котором установлены сегментные перегородки, направляющие движение парового потока. Конденсат греющего пара стекает в нижнюю часть корпуса и отводится из подогревателя. Накапливающиеся в подогревателе неконденсирующиеся газы (воздух) отводятся через патрубок на корпусе аппарата.

НОМЕНКЛАТУРА И ОБЩАЯ ХАРАКТЕРИСТИКА ПАРОВОДЯННЫХ
ПОДОГРЕВАТЕЛЕЙ ПП
Обозначение (типоразмер) Масса общая, кг Площадь поверхности нагрева, м2 Кол-во латунных трубок, шт. Диаметр корпуса, мм
ПП 2-6-2 390 6,3 68 325
ПП 2-9-7 485 9,5 68 325
ПП 2-11-7 600 11,4 124 426
ПП 2-17-7 730 17,2 124 426
ПП 1-21-7 900 21,2 232 530
ПП 2-24-7 870 24,4 176 480
ПП 1-32-7 1090 32,0 232 530
ПП 1-35-7 1290 35,3 392 630
ПП 1-53-7 1565 53,9 392 630

ООО «СЭЛПА-1» предлагает качественные подогреватели пароводяные в полной комплектации и с гарантией на любую поставляемую продукцию. Компания предлагает услуги не только по проектированию и изготовлению подогревателей пароводяных, но и выполняет работы по монтажу, производит пусконаладку предлагаемого котельно-вспомагательного и водоподготовительного оборудования.

Внешний вид устройства

На любом теплообменнике указываются его технические характеристики, включая максимальную рабочую температуру и давление. Кроме того, обязательно отмечается страна-производитель, компания, выпустившая устройство, схема с контурами. Вне зависимости от страны выпуска и фирмы общий принцип работы теплообменника остается одинаковым. Его контуры могут располагаться вертикально или диагонально. Чаще всего можно встретить именно диагональное расположение: в этом случае при монтаже устройство устанавливается строго вертикально. Только при этом условии агрегат будет работать корректно и равномерно распределять теплоноситель.

Технические критерии выбора

При выборе теплообменника необходимо, прежде всего, обращать внимание на такие параметры, как конструкция и мощность прибора, а также его стоимость. При использовании прибора с ёмкостью для воды, немаловажную роль играет выбор бака подходящего объёма

Конструкция

Для нагрева воды от отопительной системы используются приборы различных конструкций, отличающихся друг от друга скоростью и эффективностью нагрева:

  1. Со змеевиком. В данной конструкции функцию нагревательного элемента выполняет змеевик, заполняемый водой.

    Сложная форма элемента значительно ускоряет нагрев. Катушка может быть установлена внизу бака, либо вертикально – для более равномерного нагрева.

  2. С двумя змеевиками. Два змеевика обеспечивают ещё большую эффективность и скорость нагрева.
  3. Для теплового насоса. Отличается способом подключения к отопительной системе, может быть также оснащён змеевиком.
  4. Устройство с электрическим нагревателем. Дополнительный нагреватель ускоряет процесс нагрева. Данный вариант является золотой серединой между обычным теплообменником и электрическим водонагревателем.

Объём бака

Немаловажный фактор, который необходимо учитывать при выборе – это размер бака:

  1. Для небольших помещений подойдёт бак на сто литров. Это компактный и экономичный вариант, наиболее простой в транспортировке. Стоит помнить, что малый объём воды сохраняет тепло значительно меньшее время, поэтому нагревать его придётся чаще.
  2. Для большинства частных домов подойдёт бак объёмом 200 литров. Этого хватит на несколько сантехнических приборов, при этом температура будет держаться достаточно длительное время.
  3. Для больших домов подойдёт бак объёмом 500 литров. Такие баки используются также в производстве. Для большинства же помещений такой большой объём будет излишним и неэкономичным решением, так как для такого бака потребуется гораздо большее потребление энергии.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
