Арматура для водоснабжения: виды, назначение, нюансы подбора

Классификация по сфере эксплуатации

В зависимости от сферы использования различают 5 типов трубопроводной арматуры.

• Универсальные изделия. Это продукты серийного производства, применяются в разнообразных трубопроводах без привязки к профилю предприятия, которое их использует.
• Приспособления специального назначения выполняются под конкретные параметры с учетом специфики сети и особенностей ее эксплуатации.
• Изделия для особых условий пользования. Ими оснащают трубопроводы, требования к безопасности, надежности, управляемости которых значительно повышены в силу ответственности за их работу пользователя. Как правило, речь о магистралях для транспортировки токсичных, взрывоопасных и других агрессивных рабочих сред.
• Узкопрофильные изделия. Назначение трубопроводной арматуры этого типа – обустройство трубопроводов транспортных предприятий, судостроительных заводов.
• Санитарно-техническая продукция для обустройства бытовых сетей. Как и универсальные изделия, она производится конвейерно, но в отличие от первых, к ее видам предъявляют серьезные требования в плане дизайна и простоты подключения, использования, замены.

Применение

Сборка арматуры для водоочистной станции

Совместную работу арматуры и бетона обеспечивает сцепление их по поверхности контакта. Сцепление арматуры с бетоном зависит от прочности бетона, величины его усадки, возраста бетона и от формы сечения арматуры и вида её поверхности.

Возможны пять видов контакта арматуры с бетоном:

• соединения на связях сдвига;
• трение;
• сцепление (соединение с помощью бетонирования стального элемента арматуры);
• обжатие арматуры бетоном после его усадки;
• электрохимическое взаимодействие стальной арматуры и цементного раствора.

Если арматура была подвергнута предварительному натяжению, то её называют напрягаемой. Натяжение служит для увеличения прочности железобетонной конструкции путём предотвращения образования трещин, уменьшения прогибов и снижения собственной массы конструкции — поскольку по весу требуется значительно меньше арматуры.

В железобетонных изделиях, в основном, используются арматурные изделия, которые представляют собой соединённые между собой стержни арматурной стали. Основные способы соединения стержней — это электросварка, вязка проволокой. Вместо вязки проволокой используют специальные арматурные фиксаторы, изготовленные из пружинной стали. Газовая сварка, как правило, не применяется.

Основные виды арматурных изделий:

• плоские арматурные решётки (сетки);
• пространственные арматурные каркасы.

Прочие особенности

Регулируемая запорная арматура получила широкое распространение на отечественном рынке. Подобный тип арматуры относится к трубопроводной. Он сочетает в себе функции регулирующей, а также запорной. К этой группе относится запорно-регулирующий клапан. В чем его задача? Он нужен для регулирования потоков. Иногда возникает необходимость в перекрытии потоков регулируемой среды. Этот тип арматуры нужен для отопления. Благодаря ему можно регулировать теплоноситель, настраивать его параметры. Появилась возможность отключать отдельные отопительные элементы.

Регулируемая запорная арматура помогает создавать централизованные установки для теплоснабжения. Они становятся более безопасными и удобными для эксплуатации. Повышается энергоэффективность.

На этих принципах базируется работа таких важных объектов, как атомные станции, системы водоснабжения, вентиляции, тепловые пункты. Регулирующая арматура обеспечивает правильное функционирование трубопроводов. В теплоэнергетической отрасли она помогает в управлении котлами. Этот тип арматуры отвечает за безопасность и экономичную эксплуатацию котлов. Она обладает устойчивостью к процессам коррозии, что является плюсом для промышленности.

Функциональное назначение

В зависимости от выполняемой функции изделие может быть следующих видов:

• Запорная. При закрытии крана, вентиля или задвижки полностью прекращается движение рабочей среды. Запорная арматура позволяет веществу двигаться без ограничения при открытии соответствующих механизмов. Необходимость открытия или закрытия движения потока по трубопроводу чаще всего возникает по техническим причинам. Классификация видов запорной арматуры для трубопроводов также включает элементы, предназначенные для спуска вещества из емкости или поступления его в контрольно-измерительные приборы (подробнее: «Какая запорная арматура для трубопроводов есть на рынке и какую лучше использовать»).
• Регулирующая. С помощью различных вентилей, конденсатоотводчиков и клапанов можно регулировать температуру, давление, напор или уровень рабочей среды. Регулирующие механизмы позволяют контролировать расход транспортируемого вещества. Предохранительная. При значительном повышении давления транспортируемых веществ автоматически срабатывают предохранительные клапаны или мембранные предохранители. В результате сбрасывается избыток рабочей среды.
• Защитная. В случае непредвиденного изменения параметров транспортируемых веществ отключается оборудование или участок магистрали, а также блокируется обратный ток рабочей среды. В результате основная магистраль и механизмы остаются защищенными. В качестве защитной арматуры используются пневмозадвижки, обратные и отсечные клапаны.
• Фазоразделительная. Такая арматура делит вещества, которые имеют разную фазу состояния. Например, отделение конденсата, масел, газов или воздуха.
• Распределительно-смесительная. С помощью специальных кранов или клапанов потоку рабочей среды задается определенное направление. А с помощью смесителей несколько потоков соединяются в один.
• Контрольная. Сюда относятся датчики уровня и пробко-спускные краны, которые контролируют уровень транспортируемого вещества и его движение.

Как работает запорные и регулирующие краны?

В большинстве случаев запорно-регулирующая арматура находит свою работу на трубопроводах, где требуется контроль объема подачи горячей и холодной воды и давления в системе. Кран обычно имеет рукоятку с перемещением на четверть оборота реже на пол-оборота, чтобы легко переключаться из открытого положения в закрытое положение в случае выполнения таких работ, как устранение течи, выполнение иных ремонтных работ.

Для вентильных устройств необходимо повернуть рабочий маховик или колесо на несколько оборотов вокруг оси, до тех пор, пока запорный механизм не ляжет на седло и не перекроет поток. Запорная арматура не дает широкой возможности контролировать поток воды или давление, которое максимально в открытом положении. Располагается запорная арматура между источником, центральным распределительным пунктом воды (газа) в доме или ином здании и системой распределения внутри отдельного помещения.

Запорные клапаны используются как отсекающие поток устройства, они обеспечивают перекрытие потока. Их устанавливают до и после таких элементов, как: бойлер, насосы, фильтры, теплообменники, резервуары для горячей воды для бытового потребления, распределители напольного отопления. Кроме того, в этих установках имеются специальные запорные клапаны, имеющие отличную форму для использования («прямые» или угловые), которые позволяют отключать любой радиатор во время технического обслуживания или ремонта, не затрагивая другие радиаторы в установке центрального отопления.

Виды запорной, регулирующей и запорно-регулирующей арматуры

• Краны. Чаще всего стандартные водопроводные краны диаметром от трех восьмых до одного, полутора дюймов. Обычно это шаровые или вентильные краны на вводе в квартиру, отдельные помещения.

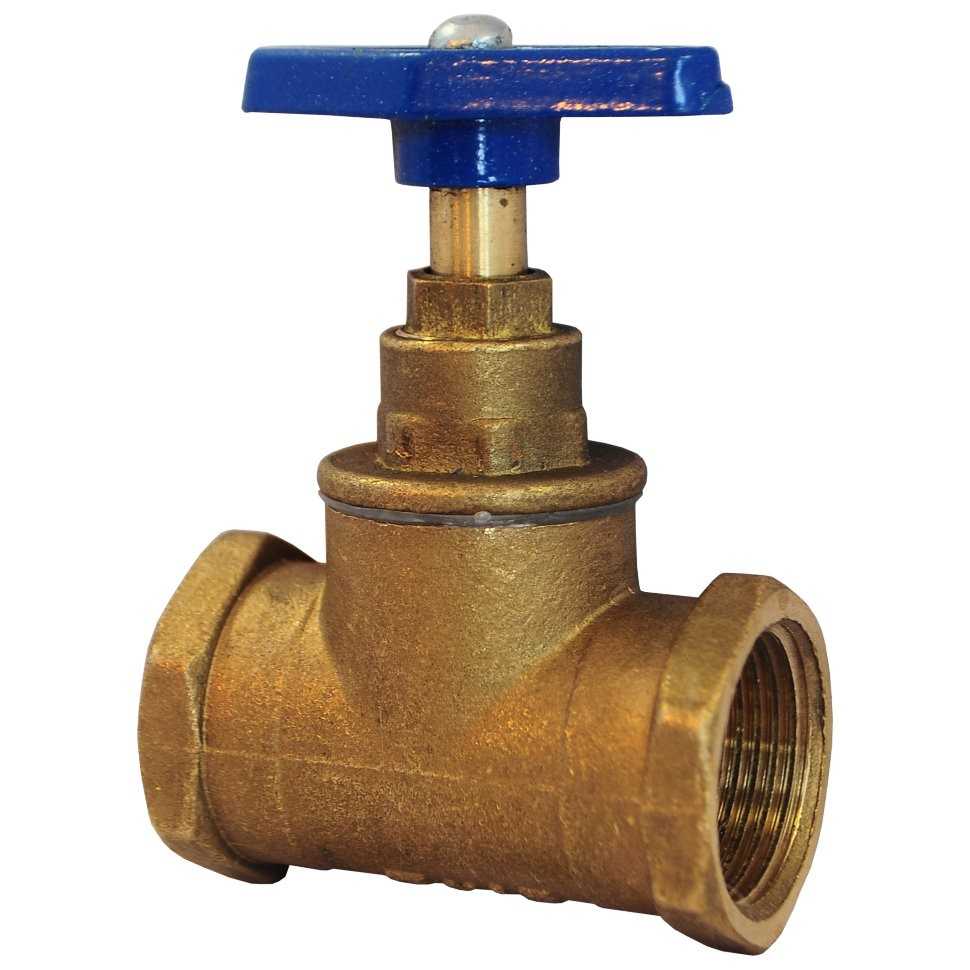

• Вентили (клапаны). Применяются там же, где и краны, но также могут устанавливаться на трубах диаметром до полутора-двух дюймов, могут устанавливаться на внутридомовых распределительных сетях.
• Задвижки – устройства для использования на магистральных трубопроводах, диаметром от двух дюймов и более.
• Заслонки. Применяются на магистральных трубопроводах горячего и холодного водоснабжения, отопления.

Вид запорно-регулирующей арматуры, обеспечивающей регулирование заданных технологическими условиями и параметрами состояний рабочей среды, расхода, а также для поддержания необходимого давления системы в проектных пределах называется регулирующей арматурой.

Это может быть:

• регулирующий клапан, способный уменьшить или увеличить поток жидкости или газа;
• запорно-регулирующий клапан, который помимо регулирования может обеспечить полное запирание системы;
• смесительный клапан, который может обеспечить смешение нескольких потоков в заданной пропорции;
• регулятор давления прямого действия, устройство, которое используется, если необходимо обеспечить точное регулирование или поддержание давления в системе;
• регулятор уровня жидкости или газа чаще всего с обратной связью по уровню расхода или иным параметрам.

Правила хранения

Большие производственные мощности подразумевают необходимость наличия запасных деталей, которые можно будет быстро использовать для устранения поломки. Для хранения запорной арматуры необходимо придерживаться следующих правил:

1. Детали храните в сухом помещении. Это предотвратит образование ржавчины на рабочих поверхностях механизма.
2. Нежелательно держать детали в местах, которые подвергаются воздействию солнечного света. В результате нагревания у них придут в негодность прокладки, что скажется на герметичности.
3. Низкие температуры, а также хранение в грязи, не пойдет деталям на пользу, и их рабочие механизмы выйдут из строя.
4. Если у вас на хранении находится большое количество шаровых кранов, имейте в виду, что они хранятся в открытом положении.
5. Детали, которые имеют в своей конструкции прокладки из металла, храните в закрытом состоянии. Это не даст грязи проникнуть внутрь.

Классификация шаровых кранов

Эту запорную арматуру классифицируют по типу проточной части корпуса, выделяя:

• полнопроходные краны,
• краны с зауженным проходом.

По типу присоединения к трубопроводу:

• муфтовые,
• фланцевые,
• цапковые,
• штуцерно-торцовые,
• по приварку.

По состоянию крана с приводом:

• нормально открытые (НО),
• нормально закрытые (НЗ).

По типу управления:

• с ручным приводом;
• с механизированным приводом (гидро-, электро-, пневмоприводом);
• с механизированным приводом и ручным дублером.

По количеству и типу соединяемых патрубков:

• проходные;
• угловые;
• смесительные (с тремя и более патрубками).

Номенклатура шаровых кранов на некоторых заводах включает изделия для монтажа в грунт. Такие модели имеют высокую вентильную ось, которая вместе с маховиком выводится на поверхность земли.

Типы арматуры водопроводной сети

По своему назначению водопроводная арматура делится на следующие типы:

Запорная арматура. Это краны, клапаны (вентиля), задвижки и дисковые затворы.

Регулирующая. Это краны, клапаны (вентиля), дисковые задвижки.

Предохранительная. Это разнообразные предохранительные клапаны и предохранительные устройства (ИПУ, МРУ, МПУ).

Читать: Что такое евроконус для трубы

Обратная арматура (обратного действия). Оборудование для автоматического предотвращения обратного потока воды. Примеры: обратный клапан, обратный затвор (захлопка).

Разделительная. В водопроводе разделяет воздух от воды. Пример: воздушный вантуз.

Комбинированная. Это варианты запорно–обратной, запорно–регулирующей арматуры.

Промышленная запорная арматура для труб – в чем ее особенности?

Ввиду того, что арматура для труб в виде готового продукта должна полностью соответствовать всем требованиям безопасности и нормативной документации, ее изготовлением в большинстве случаев занимаются только крупные предприятия. Для того чтобы производить данные элементы в промышленных масштабах, нужна возможность управления процессом дистанционно, автоматический рабочий режим и максимально высокая надежность.

Здесь появляется еще одна классификация арматуры. Так, по сфере своей эксплуатации может быть:

• общетехнической;
• промышленной сантехнической;
• для эксплуатации в особых условиях;
• судовой/транспортной;
• промышленной специальной.

Продукция первой категории производится преимущественно серийно и может применяться во всех возможных сферах. Что же касается арматуры, предназначенной для эксплуатации в особых условиях, то она используется в энергосистемах с повышенными техническими характеристиками, а еще в случаях, когда ремонтируются/устанавливаются транспортные магистрали для агрессивных или токсичных веществ.

Особые требования выдвигаются к транспортным/судовым элементам. Они изготавливаются с учетом размеров и массы изделий, а также иных параметров, в том числе возможности использования в разных климатических зонах. Наконец, промышленная специальная продукция проектируется и создается под заказ для конкретных организаций и ведомств.

Вентиль водопроводный ремонт

При повреждении запорного элемента вентиля его заменяют аналогичным неизношенным или новым узлом. Для этого участок трубопровода освобождают от жидкости, перекрывая его с обеих сторон. Затем производится демонтаж запорного элемента клапанного типа. Шаровый вентиль снимается полностью рожковыми или На фланцах гайки скручивают параллельно и постепенно — по 3-4 витка на каждой.

Сначала следует проверить исправность уплотнителей, которые заменяют при износе. Протечки большей частью происходят по причине деформации прокладок и при срыве резьбы при неправильной установке. Затем производится осмотр корпуса и седла. При отсутствии трещин узел собирается снова. Корпус ремонту не подлежит, если на нем появятся механические повреждения. Прирастание к трубопроводу требует его обрезки и необходимости проведения в дальнейшем сварочных работ.

В этом случае придется устанавливать вентиль водопроводный новый или отремонтированный. Неподготовленному человеку браться за сложный ремонт не стоит из-за незнания его особенностей.

Запорная арматура создает дополнительное сопротивление, поэтому в местах соединений могут образоваться засоры. Снимать вентили не всегда следует. Порой достаточно просто промыть трубопроводы, открыв все краны.

Замену сальника можно сделать аккуратно своими руками. Для этого надо перекрыть подачу воды со стояка, разобрать запорный механизм, заменить прокладки и смазать подвижные части.

Запорная арматура

Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.

Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.

Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.

Запорная арматура — один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.

Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей

Существуют особые параметры, на которые следует обращать внимание при покупке

Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии.
От уровня регулировки зависит точность

Шаровые краны могут быть использованы для быстрой остановки потоков теплоносителя, а клиновидные позволяют выполнять постепенную регулировку объёмов подаваемой жидкости.
Возможность монтажа автоматического регулирующего элемента открытия крана тоже принимается во внимание при выборе продукции.

Важно не только понимать, как правильно осуществить монтаж, но и учитывать эксплуатационные качества арматуры, знать её устройство. Самостоятельные попытки произвести установку арматуры без особых навыков и знаний может повлечь за собой множество проблем

Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух. Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях.

Типы кранов отопления

Использование таких элементов легко объясняется конструктивными особенностями и ассортиментом, представленным на рынке. Запорная арматура выражается в двух типах кранов:

• шаровые;
• штоковые.

Первые оснащены шаром, который имеет отверстие. Когда рукоять поворачивается, осуществляется регулировка диаметра внутри. Таким образом осуществляется регулировка силы потока жидкости в трубопроводной системе. Характеризуется данный элемент простотой в перекрытии потока.

Пример шарового крана с разъемным соединением

Штоковые, или вентили, используют для запирания шток, оснащённый прокладкой из резины или керамики. Чтобы прекратить/восстановить подачу воды, придётся выполнить несколько оборотов рукоятки. Этот элемент применим в качестве инструмента для более точной регулировки силы потока.

Установка и выбор арматуры выполняется с учётом эксплутационных параметров системы отопления. В противном случае, будет непросто добиться необходимого функционала и задач, поставленных перед арматурой.

Задвижки отопления

Внешне напоминают вентили, но отличаются более крупными размерами. Также иной внешний вид имеют внутренние каналы. За счёт волнового строения внутри, такие элементы обеспечивают исключительную защиту при заметных перепадах давления. Задвижки позволяют сохранить шток в целостности и обеспечить герметизацию арматуры. Их монтаж осуществляют на областях трубопровода, диаметр которых выше 100 мм.

«Урбитерм» предлагает покупателям следующие виды запорно-регулирующей продукции итальянской компании RBM – ведущего в Европе производителя данного вида продукции:

1. Распределительные коллекторы RBM, в частности, распределительные гребенки с расходомерами для радиаторов и комплектующие к ним. Коллекторы данного типа применяются для наполнения контуров, которые работают при низких температурах в системах «Теплый пол» (для отопления и охлаждения); в обратимых системах «Отопление-охлаждение»; в системах отопления радиаторного типа.

2. Компоненты для систем водоснабжения и отопления RBM. Данный ассортимент продукции включает автоматический подпиточный и предохранительные клапаны ( с манометром и без), разнотипные шаровые латунные краны, редуктор давления, фильтры разных видов. Вся продукция соответствует техническим нормативам и нормам безопасности в соответствии с белорусским законодательством.

Продукция компании «Урбитерм» — качество и надежность отопительных и водоснабжающих систем!

Виды запорной арматуры

Существуют различные виды запорной арматуры:

1. Запорные краны

присутствуют на всех трубопроводах. Соединяются с трубой фланцевым или муфтовым соединением. С учетом рабочей среды краны подразделяются на шаровые и пробковые.

Сальниковые муфтовые – краны-пробки с резиновым или пеньковым сальником внутри, отлитые из чугуна для использования в водных и нефтяных трубопроводах. Температура транспортируемого вещества не должна превышать 100 градусов. Кран можно устанавливать в любом положении.

Пробковые муфтовые – чугунные для газовых трубопроводов. Максимальный порог температуры – 50 градусов. Также неприхотливы к установке.

Фланцевые шаровые краны – производятся в стальном (диапазон температур 30-70 градусов) и чугунном, выдерживающем 100-градусную нагрузку, варианте.

2. Запорная заслонка

выполнена в виде диска, вращающегося вокруг своей оси, расположенной перпендикулярно или под определенным углом по направлению движения вещества. В основном монтируются на трубопроводы большого диаметра с небольшим давлением рабочей среды. Устанавливаются гидроприводным или электроприводным способом, а также вручную врезаются в трубопровод при помощи сварки или фланцевым соединением. Корпус изготавливается из чугуна, а диск из стали. Подходят для использования в кислотных и щелочных средах и не требуют технического обслуживания.

3. Трубопроводные задвижки

периодически перекрывают поток рабочей среды. При оснащении их электроприводом появляется возможность осуществлять управление дистанционно. Изготавливаются из чугуна, стали, нержавейки или сплавов цветных металлов. Выбор материала, из которого будет изготовлено устройство запорной арматуры, зависит от того, щелочная или кислая среда будет транспортироваться по трубопроводу.

4. Запорный вентиль

предназначается для полного перекрытия потока. С его помощью невозможно осуществить регулирование рабочего давления. Вентиль должен быть всегда полностью открыт или закрыт. Золотник и шпиндель, составляющие систему, перекрывают поток параллельно его направлению для предотвращения гидроударов. Вентили для систем с высоким давлением приваривают к толстостенным трубам. Также возможно соединение фланцевыми патрубками и муфтами. Последнее распространено в трубопроводах для транспортировки воды, воздуха или пара температурой не выше 50 градусов с обязательным уплотнением чугуна кожаным, резиновым или паронитовым кольцом.

Детали, изготовленные из латуни, немного весят и работают при высоких показателях сжатия, обеспечивая 100% перекрытие.

Герметизация в таких системах может обеспечиваться:

• сильфоном;
• диафрагмой;
• сальником.

Типы запорной арматуры включают в себя также те специальные вентили, задвижки и заслонки которые эксплуатируются на трубопроводах, по которым движутся агрессивные вещества. Для таких изделий чаще всего используют устойчивую к кислоте и щелочи латунь.

Детали из сильфона применяют при необходимости обеспечения герметичности соединения, выдерживания высоких температур и предотвращения возможной утечки.

Антикоррозийные свойства также крайне важны для арматуры, используемой в агрессивных средах, поэтому зачастую допускается применение фланцевых, фарфоровых и диафрагмовых вентилей с резиновым покрытием.

Газовая запорная арматура

Газовая запорная арматура – неотъемлемая часть в газотранспортной системе, функция которой – включение или отключение газа, изменение направления его потока, управление давлением или количеством проходящего продукта.

К арматуре, которая будет использоваться в газопроводах, предъявляется требование к герметическому отключению существующих участков в газовых трубопроводах. Поэтому краны, задвижки, обратные клапаны и вентили должны пройти сертификацию и быть изготовлены из высококачественных материалов, ведь от их надежности зависит, не произойдет ли сбой в работе, который приведет к загрязнениям атмосферы или взрыву газа.

С этим читают

• Выбор и монтаж запорной арматуры для водопровода
• Арматура трубопроводная муфтовая и особенности применения резьбовых соединений
• Как вязать арматуру для ленточного фундамента
• Как правильно вязать арматуру: способы и правила, советы для начинающих
• Нюансы и особенности арматуры согласно гост
• Устройство вентиля и отличие его от задвижки
• Технологии, секреты, рецепты
• Что такое шибер для дымохода и как это используется
• Преимущества использования удлинителя протока для радиаторов
• Смывной бачок для унитаза

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

• Детали общего назначения, которые могут использоваться в различных отраслях.
• Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
• Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
• Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
• Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

• Фланцевая — разборные детали, которые могут многократно разбираться, например, при ремонте или для прочистки. Крепится на болты. Распространена в системах, работающих в системах с высоким давлением и температурой.
• Муфтовая арматура с резьбой. Подходит для труб из металлопластика, полиэтиленовых и полипропиленовых трубных изделий.
• Арматура под сварку — самая надежная, сварка осуществляется в раструб или встык.
• Арматура для цапкового крепления (устройства небольшого размера, которые способны работать под высоким давлением, с наружной резьбой).
• Устройства под штуцерное соединение (детали с наружной резьбой, диаметром не более 15 мм).

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

Сальниковая	Соединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
Мембранная	Эластичный диск, который обеспечивает герметичность стыков.
Сильфонная	В качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
Шланговая	Арматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

Область применения запорной арматуры

Запорная арматура предназначена:

1. для трубопроводов, подводящих к жилым, бытовым и промышленным помещениям газ или воду и отводящих канализационные стоки. Это самая широкая сфера применения запорных устройств;
2. для трубопроводов, в которых проходят агрессивные вещества. Устройства для химической и нефтегазовой отрасли отчаются более высокой герметичностью и коррозийной устойчивостью;
3. бытовых сетей водоснабжения, теплоснабжения и канализации. Арматура, устанавливаемая на частных сетях, отличается небольшими размерами и простотой управления.

На трубопровод можно устанавливать только ту арматуру, которая предназначается именно для этого вида.

Устройство запорной регулирующей арматуры

По конструкции регулировочная аппаратура аналогична запорной.

Самый распространенный тип — регулирующий клапан, изменяет поступление рабочей среды. По направлению потока рабочей среды бывают проходные (для прямых участков трубопроводов); угловые – поворачивают поток среды на 90°; смесительные (трехходовые) – смешивают два потока в один. Конструктивно клапаны состоят из корпуса с седлом внутри, шпинделя с ручкой, запирающего элемента; бывают одно- и двухседельные, клеточные, мембранные, золотниковые.

Запорно-регулируюший клапан – является односедельным клапаном, может полностью перекрыть поступление рабочей среды или регулировать ее поступление.

Смесительные клапаны используются для смешения в определенных пропорциях нескольких сред, давая на выходе среду с определенными параметрами (составом, температурой). Например, к этому типу относится и хорошо знакомый всем бытовой смеситель.

Задвижки состоят из корпуса, шпинделя, запирающей пластины, перемещающейся перпендикулярно току среды.

Заслонки имеют поворотно-дисковую систему запирания: диск вращается вокруг оси перпендикулярно току среды.

В кранах запорный элемент вращается вокруг оси с помощью рукоятки в корпусе.

Трубопроводы для пожаротушения

Любая автоматическая установка тушения огня предполагает наличие трубной разводки для доставки ОТВ в очаг пожара.

Без этого мы не сможем начать тушить возгорание.

Но начнем, как всегда, с определения.

Согласно межнациональному стандарту ГОСТ 32569-2013,

трубопроводы это конструкция из отдельных труб, металлических и других компонентов,

надежно соединенных друг с другом, предназначенная для транспортировки жидких и газообразных материалов.

В некоторых случаях по трубопроводам доставляют также сыпучие материалы.

Но в пожаротушении мы имеем дело в основном с газом, водой, пеной или аэрозолью.

Типы трубопроводной арматуры

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка. Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе.

Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором.

В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

• краны;
• вентили (клапаны);
• задвижки;
• заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

• корпус;
• запорный элемент;
• рукоять;
• набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

• типу запорного элемента;
• методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

• шар. В соответствие с этим кран носит название шаровой (рисунок выше);
• конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

• фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
• методом сварки.

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

• диаметр условного прохода (DN);
• условное давление, на которое рассчитано устройство (РN);
• материал, примененный для изготовления крана;
• предприятие-изготовитель;
• дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

• маховиком (ручное управление);
• электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

• условное обозначение модели устройства;
• проход;
• обозначение типа присоединения к трубопроводу;
• давление;
• материал исполнения;
• климатическое исполнение;
• документ, на основании которого вентиль изготовлен.

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

• простота обслуживания и конструкции;
• небольшие размеры;
• малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

• стали;
• чугуна;
• цветных металлов и сплавов из них.

Управление задвижками происходит:

• ручным способом (вращением рукояти);
• электроприводом;
• гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

• вид и наименование устройства;
• условный рабочий диаметр;
• максимальное давление в системе;
• тип привода;
• положение устройства в рабочем состоянии;
• категорию размещения;
• климатическое исполнение;
• тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

• маховиком, приводящим в действие ось вращения (ручное управление);
• гидроприводом;
• электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

• методом сварки;
• фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.
