Фановая труба для канализации в частном доме

Правила установки фановой трубы

Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации

Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод

Схема фановой трубы

Существует несколько видов фановой трубы:

Вертикальный;
Горизонтальный;
Угловой.

В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.

Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:

3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.

Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.

Принцип работы клапана

И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться

Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:

При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
Дом имеет два и более этажа оборудованных санузлами;
В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу

Фановый вывод на крышу – основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Особенности ремонта фановых систем

Монтаж внутренней системы канализации производится «в раструб». Это значительно облегчает процесс установки и демонтажа всех элементов трубопровода.

Ремонтные работы необходимы при физическом повреждении фановой или канализационной трубы. За счет отличного показателя жесткости (сопротивление труб на изгиб – 80 МПа) и длительного срока эксплуатации пластика (до 60 лет) имеется малая вероятность физического повреждения труб.

При выполнении ремонта фановых труб мастер должен учитывать следующие правила:

окончание фановой трубы располагают таким образом, чтобы обеспечить эффективное рассеивание неприятного запаха;
диаметр трубы должен быть таким же или больше стояка, на который выполняется установка;
прокладывают трубу в теплых помещениях, а заканчивают монтаж в холодной зоне, так как разница температур провоцирует перепад давления в различных участках трубы.

Ремонтные работы предполагают присоединение трубы фановой к канализационному стояку. Одновременно на других стояках выполняется установка вакуумных клапанов – уплотнителей из резины, оснащенных пружинами.

Замена и ремонт фановых труб должны производиться по проектной документации, с учетом правил установки стояков в канализационной системе

В процессе работы канализационная система создает в клапане разрежение, вследствие чего он открывается и всасывает воздух из помещения. После стабилизации давления в стояке специальная пружина автоматически запирает обратный клапан, препятствуя выходу неприятного запаха в атмосферу.

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор – водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

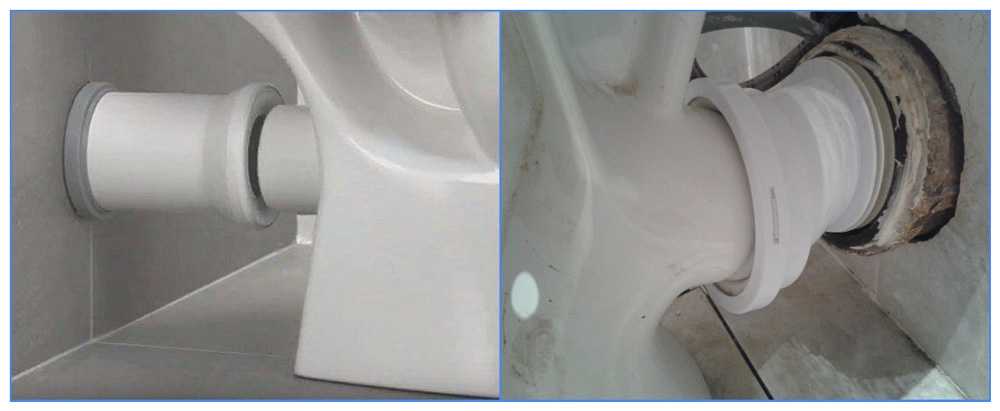

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Что представляет собой фановая труба

Это специальное ответвление труб для канализации. Начинается оно в высшей точке стояка сточной системы и выводится на кровлю здания для прямого отведения полости канализационной сети в атмосферу.

Назначение и функции

Одновременный слив из нескольких сантехнических устройств приводит к перекрытию объемом воды, движущимся с большой скоростью, сечения канализации. В результате гидрозатворы высасываются разреженным воздухом, и в жилые помещения проникает зловоние из канализации. Назначение фановой трубы – не допускать этого.

В атмосферу уходят биогазы, выделяющиеся из стоков. Вентиляция и предотвращение срыва затворов делают фановую трубу незаменимой в канализационной сети в любом жилом доме.

Допускается использование фановых труб для унитаза. Причина — совпадение размеров и конструкции этих деталей с гофрой, соединяющей слив с канализацией. Совпадения параметров позволяют подключать трубы для унитазов к раструбам сточных систем.

Устройство и принцип работы

Выделяющиеся из стоков газы создают давление, превосходящее атмосферное, но не способное преодолеть гидрозатвор в сифоне. Эта разница лежит в основе устройства фановой трубы — биогазы не могут пройти сквозь водяную пробку и свободно уходят по стояку в атмосферу.

По этой причине фановые отводы чаще всего имеют прямолинейную вертикальную конструкцию без приспособлений для принудительной вентиляции. Для частных строений схемы устройств могут отличаться большим количеством отступлений от правил, чем аналогичные стояки для канализации в многоэтажном доме, иметь изгибы и более удобную для монтажа форму.

Окончание схемы оборудуют дефлектором, который должен оказаться на 30 см выше конька. Неуместно выводить это устройство со стороны фасада дома, на чердаке или возле окон. Для фановой вентиляции подходят разные материалы:

пластик;
чугун;
сталь.

Основным условием является устойчивость к коррозии, так как проходящие по ним биогазы создают агрессивную среду.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

Отвечает консультант нашего форума Евгений Фадеев:

Как обойтись без фановой трубы в частном доме

При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
Дом имеет два и более этажа оборудованных санузлами;
В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Также не рекомендуется фановый вывод на кровлю через стену под свес

Фановый вывод на крышу – основные правила

Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Установка

Схема: фановая вентиляция

Видео: подготовка и монтаж фановых труб канализации коттеджа

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

Схема: установка фановой трубы

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Обратный клапан

Для чего используется фановая труба?

Согласно действующим сегодня строительным нормативам, процесс сооружения системы канализации одноэтажного дома может выполняться без фановой трубы. Это связано с незначительным количеством единовременных стоков.

Если здание состоит из двух и более этажей или жилье оборудовано несколькими санузлами, тогда в целях обеспечения стабильного давления в системе канализации требуется фановая труба. Этот элемент связывает стояк с атмосферой, поддерживая стабильное атмосферное давление даже в случае объемного выброса воды из туалетного бачка, которое провоцирует разрежение в отводящей линии.

Согласно принятым строительным нормам, в одноэтажном здании с одним санузлом минимальное количество стоков, поэтому установка фановой трубы в санузле необязательна

Если в жилом помещении оборудовано несколько туалетных комнат, тогда ситуация кардинально изменяется и устанавливаемая на унитазе фановая труба является жизненной необходимостью.

Это правило действует в следующих случаях:

дом имеет 2 и больше уровней, которые оборудованы канализационной системой и водоснабжением;
диаметр поперечного сечения стояка канализации – 50 мм;
внутри здания имеется бассейн или водяное оборудование, которое спускает в канализацию значительный объем стоков;
септик близко расположен к дому, что может стать причиной достаточно неприятного запаха.

В вышеперечисленных случаях разрежение без фановой трубы может привести к быстрому опустошению сифонов под унитазом или раковиной, что обеспечит прямой контакт «атмосферы» септика с микроклиматом помещения.

Таким образом, установка фанового изделия в канализационной системе обеспечивает стабильное давление в отводящем трубопроводе и сохраняет целостность водяных стоков в сифонах под специальными сточными отверстиями, отсекающими неприятный аромат септиков от домашнего микроклимата.

Установка фановой трубы обязательна, если в здании обустроено 2 и более санузла, которыми пользуются одновременно все члены семьи

Строительство системы канализации и вентиляции с фановыми трубами рационально в следующих случаях:

при установке канализационного стояка в частном доме с диаметром 50 мм;
при наличии в доме двух и более этажей, на каждом из которых имеются санузлы;
в частном доме оборудовано водопроводное оборудование, например, бассейн, генерирующее мощные водные стоки;
автономная система канализации расположена рядом с жилым домом.

Обычно монтаж унитаза выполняется на канализационную трубу, имеющую типовой диаметр 110 мм. Сечение отверстия для слива в бачке составляет 70 мм. Как правило, к ванной подводится трубопровод с диаметром 50 мм. Он соединяется со стояком с сечением сифона не больше 110 мм.

Из этого следует, что при работе одной ванны или унитаза внутренний диаметр стояка не будет полностью перекрыт.

Труба фановая для унитаза необходима в случае одновременного использования нескольких санузлов, когда разовый сток может перекрыть полностью сечение канализационного трубопровода

Умывальник, раковина или бытовая техника (посудомоечная машина, стиральная и другие), подключенные к канализационной системе, не способны значительно изменить объемы единовременного слива.

Разовые стоки вышеперечисленных приборов незначительны, поэтому они не могут кардинально повлиять на ситуацию. В этих случаях фановая труба монтируется к унитазу по желанию владельца недвижимости.

Вывод фановой трубы

Вариантов размещения используется много, но не все из них технически грамотные. Например, некоторые выводят фановый стояк прямо на улице или во дворе, если позволяет расстояние до стоков из бетонных колец и септика. Это неправильно, можно заморозить трубу.

Чердачные помещения использовать под эти нужды не стоит, так как там практически нет тяги, кроме того, подниматься на чердак вы после этого не сможете из-за неприятных запахов.

Некоторые ставят фановую трубу под скосами крыши дома или и вовсе выводят горизонтально. Это имеет разумную основу, если вы обеспечили безопасность трубы от возможного падения льда и снега, и сделали трубу ровной, без изгибов и преломлений. Любой скос ведет к негативным последствиям в виде плохой тяги.

Оптимальный вариант – вывести фановую трубу непосредственно на саму крышу, сформировав там отверстие под эти нужды. Труба должна стоять идеально ровно и прямо и возвышаться над поверхностью не менее чем на 30 см, а лучше 50 см во избежание забивания снегом. Если отверстие трубы будет перекрыто, то свои функции трубы выполнять не сможет.

Снег и погодные условия – главная угроза для фановой трубы, поэтому при монтаже нужно соблюдать все требования безопасности, устойчивости и долговечности нашего устройства.

Часть людей сверху трубы ставит специальный грибок для защиты от атмосферных осадков, но это несет определенные неудобства, так как возникший на нем конденсат может заблокировать работу. Профессионалы не рекомендуют установку также дефлектора и флюгарки, или иных способов усиления вытяжки, фановая труба работает сама по себе, вытягивает запахи и вентилирует систему канализации эффективно.

Зато специалисты рекомендуют установку на фановый стояк обратного клапана, чтобы не возникало проблем в случае засора всей канализационной системы. Принцип действия прост — когда вода сливается, то крышка отворяется и обратно встает на место только благодаря специальной пружине. Клапан также позволяет защитить устройство канализации от мелких грызунов и примесей техногенного характера.

Вывод фанового стояка на чердак

В завершении несколько слов о том, как правильно вывести фановый стояк на чердак. Если чердак у вас нежилой, то просто выводите фановый стояк на чердак на высоту до одного метра и поставьте на него заглушку с отверстиями или кусок трубы с прорезями. Это делается для того, чтобы в трубу не попали птицы и другие животные.

Если у вас жилая мансарда, то выводите стояк под конек вашей крыши или даже наружу через крышу по всем правилам устройства кровли. Иначе при ветре со стороны фанового стояка на мансарде будет присутствовать неприятный запах канализационных стоков.

Обращайте пристальное внимание на устройство стояка и у вас не будет постороннего шума и неприятного запаха. Читайте так же:
