Как сделать ручной бур для скважины самому

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

• абиссинский колодец;
• фильтровая скважина;
• артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

• влажный песок, который поддается бурению практически любым способом относительно легко;
• водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
• крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
• плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
• суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
• глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Бурильное оборудование и инструменты

При бурении артезианских скважин профессионалами используются буровые установки. Для скважин помельче подходит обычная тренога с лебедкой. Она будет опускать и поднимать буровой инструмент, состоящий из колонковой трубы, бурильных штанг, колонки для бурения, бура.

Спецоборудование, без которого сделать скважину проблематично, – буровой инструмент, который поможет углубиться в грунт (шнек), тренога и лебедка. Для бурения скважины своими руками потребуется металлический шнек. В качестве шнека может выступать ледобур, которым пользуются при зимней рыбалке. Главное, чтобы бур был из высокопрочной стали. Это самый дешевый вариант бурения скважины. Кроме треноги понадобятся трубы разного диаметра (водопроводные трубы, шланги, обсадная труба), вентили, кессон, фильтры, насос для скважины.

Процесс бурения артезианской скважины

Как своими руками сделать бур из дисков

Ключевым составным элементом установки является разъемная буровая труба, которая по длине должна увеличиваться по мере заглубления самой скважины. Ручка отвечает за ее вращение, а главным элементом установки, конечно же, будет бур.

Если вы планируете собирать бур своими руками, то помните, что вам предстоит работать с металлом, поэтому нужно обладать хотя бы минимальными навыками работы со сварочным аппаратом. Оцените свои возможности, может быть, для вас будет проще сделать более простой вариант в виде стального стержня с острым наконечником.

Во время работы приготовьте два ножа, которые крепятся сварочным способом на расстоянии в 200 м от острия.

Ход работы будет таким:

возьмите металлические диски толщиной по 150 м, которые будут основной для ножей

Их следует разрезать пополам;
после того как ножи будут установлены, они должны расположиться на инструменте под углом максимум 20 градусов по отношению к горизонтали, а сами ножи должны быть расположены друг напротив друга;
снизу кромки ножей для бура должны быть заточены идеально, это очень важно, от этого зависит скорость и качество врезки бура в грунт;
желательно выбирать для изготовления полосы стали, которые при нагреве могут скручиваться;
расстояние между витками на одной спирали должно соответствовать их диаметру.. После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву

Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность

После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву. Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность.

Для работы потребуются такие инструменты:

• сварочный инструмент;
• молоток;
• болгарка;
• дрель.

Оставшуюся от бурения землю желательно складывать подальше от места работы. Также перед бурильными работами продумайте, куда вы будете выводить использованный грунт.

По мере углубления скважины нужно наращивать штанги. Составные их части нужно скреплять друг с другом при помощи резьбового или втулочного соединения. Чтобы снизить риск их разъединения, можно дополнительно оснастить их шплинтами.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

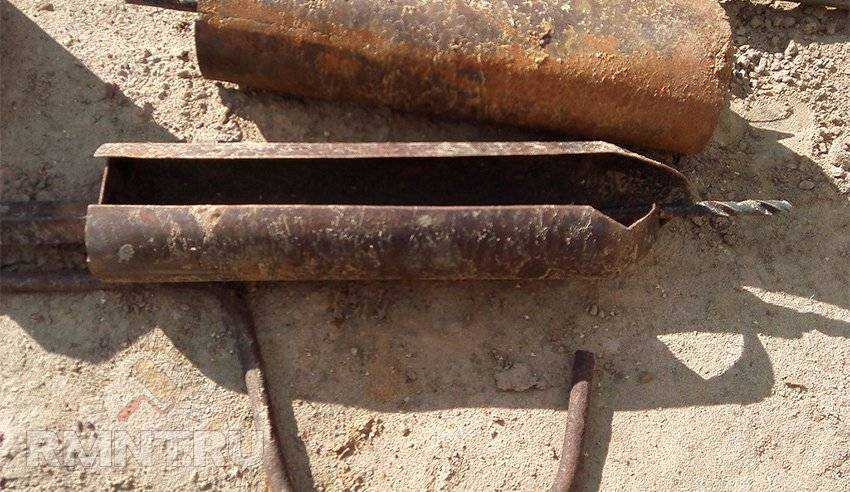

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Отличительные черты метода

Погружение в грунт обеспечивается как весом бурового оборудования, так и работой специальной оснастки, которая закачивает воду в тело обустраиваемой скважины. Это промывочный раствор, поскольку вода содержит мельчайшие частицы глины. Так и надо, поскольку для производства работ плотность раствора должна быть выше, чем у воды. Мотопомпа забирает раствор из приямка, и он попадает в скважинный ствол под высоким давлением.

Жидкость нужна не только для вымывания разрушенной породы.

Она выполняет сразу несколько функций:

1. Вымывает разрушенный грунт, причем отвал выносится сразу на поверхность.
2. Раствор охлаждает буровые инструменты.
3. Движение воды обеспечивает шлифовку внутренней поверхности скважины, что снижает риск ее обрушения.

Согласно технологии гидробурения, постепенно, по мере того как шахта будет углубляться, колонну приходится наращивать с помощью штанг — это отрезки ВГП-трубы, диаметр которых составляет 50-80 мм, а длина — около 1,2-1,5 м. По краям штанги должна быть сделана резьба.

Ручной садовый бур своими руками: технология изготовления

Сделать ручной садовый бур своими руками не так сложно, как может показаться с первого взгляда – если уверенно владеете современным электроинструментом и сносно пользуетесь сварочным аппаратом, то вы легко справитесь с этой работой. Сама конструкция данного изделия подскажет вам технологию его изготовления – по сути, это режущая часть и вороток. Последний элемент инструмента вообще, можно сказать, элементарный в изготовлении – это две трубки (короткая и длинная), сваренные друг с другом в виде буквы «Т». А дальше тоже будет не сложно – для лучшего понимания сути процесса изложим его по пунктам.

Это и весь процесс того, как изготавливается ручной садовый бур своими руками. Не забудьте обработать сварные швы (зачистить, как говорят монтажники, болгаркой) и покрасить изделие, чтобы оно не ржавело на открытом воздухе. Не забудьте перед покраской хорошенько покрыть бур грунтовкой.

Как видите, садовый бур сделать своими руками не так уж и сложно – можно даже сказать, что легко. Главное – быть точным в размерах и помнить о том, что бур будет хорошо резать почву только тогда, когда его режущие части симметричны друг другу. Мало того, здесь важна четкая и острая ось вращения, которую вам все время придется контролировать в процессе изготовления этого инструмента.

Ручной бур для земляных работ: как бурить садовым буром, как его сделать самому. Простой земляной бур – удобный и полезный инструмент, который не раз поможет дачнику на садовом участке. Бурить приходится не так уж часто, однако делать ровные и глубокие отверстия в земле гораздо удобнее буром, чем лопатой.

Если нужно вырыть яму для установки столба при возведении забора или установки опоры, то ручной бур оказывается незаменимым, значительно облегчая работу. Использовать такой бур можно и для других работ, например, для посадки деревьев и кустарников, проводки канализации и даже для бурения скважин.

По своему устройству земляной бур несложен и по конструкции похож на коловорот. Ручной бур имеет на своем конце так называемый шнек, который действует по принципу винта, вкручиваясь в землю и выдавливая слои земли вверх. Другой конец ручного земляного бура оканчивается длинной рукояткой, с помощью которой и вращают бур.

Диаметр садовых буров бывает самым разным, в зависимости от видов работ, которые нужно произвести на участке. Длина бура также различна. Если буром для земли предполагается бурить скважину, то его корпус делается сборным, чтобы можно было удлинять бур по мере надобности.

Поскольку ручной земляной бур используется не часто, нередко возникает вопрос, как сделать такой инструмент своими руками. Конструкция самодельного бура не слишком сложная, однако нужно учитывать, что для бурения земли, в которой попадаются и камни, нужен шнек из достаточно твердого металла. Поэтому, сделать садовый бур своими руками можно, используя обычную трубу и наваренные на нее части дисковой пилы в качестве фрезы. Другим вариантом укрепления шнека являются кусочки победита или победитовые наконечники сверл для бетона, наваренные на шнек.

Шнековый садовый бур прост в работе. Его устанавливают вертикально и начинают вращать по часовой стрелке. Бур постепенно входит в землю, выдавливая почву через шнек наверх

Немного углубившись, нужно осторожно потянуть ручной бур вверх вместе с землей и стряхнуть землю рядом с отверстием. Так, повторяя этот цикл, постепенно бурится скважина в глубину. На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут

Если нужно бурить быстрее, то лучше использовать

На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут. Если нужно бурить быстрее, то лучше использовать .

Особенность использования садового бура заключается в том, что он входит в землю тем легче, чем больше земли выдавлено шнеком, однако, при этом, нередко застревает в земле и его трудно извлечь. Поэтому, при бурении, нужно выбирать золотую середину, чтобы не устать раньше времени.

Наша компания реализует качественные буры для земляных работ, они просты в конструкции и поэтому надёжны.
К их достоинствам относятся:

Возможность увеличения длины при помощи удлинителя;

Покрытие рабочей поверхности, которое препятствует появлению коррозии;

Винтовая конструкция шнека, позволяющая эффективно удалять землю и разрезать корни.

Наша компания уже несколько лет работает на рынке продукции для строительного рынка и инструментов для садовых работ. У нас действует доставка в любую точку России, поэтому просто сделайте заказ, оплатите товар, а об остальном позаботимся мы сами.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Перегревание насоса и перепады давления в системе

Старые конструкции не обладают реле регуляции температуры. Из-за этого насосы нередко перегреваются. Если проблема скважины в пониженном давлении, нужно определить, на каком участке конструкции происходит его снижение. Для этого достаточно открыть краны во всех помещениях. Если проблема с напором присутствует во всех кранах, значит, поломка кроется в трубопроводе, в который вода поступает неравномерно. Для нормальной работы насоса придется заменить гидробак.

Нередко происходит разрыв или появление течи в гидробаке из-за избыточного давления воздуха. Чтобы этой проблемы не возникало, необходимо устанавливать только продукцию от брендов с мировым именем, которые гарантируют клиенту определенный срок службы детали. Слишком дешевые гидробаки будут продолжать ломаться с завидной регулярностью.

Большинство из этих проблем можно решить установкой другого оборудования. Невозможно провести долговечный и прочный водопровод, серьезно сэкономив на деталях.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

• Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
• Дешевый монтаж.
• Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
• Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

• Выкапывают яму в заранее выбранном месте.
• Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
• На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
• Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
• Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
• Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
• При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Непригодные места для скважины

Главным условием для устройства скважины на участке является наличие водоносного слоя. Однако даже при его соблюдении в некоторых случаях бурение скважины невозможно.

Признаками непригодности для расположения скважины считаются:

• наличие в непосредственной близости источников загрязнения грунтовых вод;
• место рядом с канализационными система и сточными водами;
• расположение вблизи экологически неблагополучных естественных водоёмов;
• близкое соседство линий электропередач и прокладка по участку подземных коммуникаций;
• деревья с разветвлённой корневой системой.

Особое внимание стоит обратить на соблюдение санитарных норм, при их нарушении бурение скважины производить нельзя. Также не стоит располагать скважину рядом с забором соседского участка, ведь вы не можете предугадать, что построит сосед на своей земле в непосредственной близости от вашего водоисточника

Что необходимо для работы

Прежде всего, для изготовления бура своими руками понадобятся навыки владения сваркой и умение качественно приваривать металлические детали, работающие в условиях повышенной нагрузки.

Чтобы самостоятельно изготовить бур, приготовьте следующие материалы и инструменты:

• металлические трубы необходимых диаметров для буровой трубы, муфт, втулок и рукоятки (или готовые муфты и втулки);
• металлический цилиндр и сверло или заостренную пластину для ложкового бура;
• стальной стержень необходимой длины для наконечника бура;
• стальную пластину (листовую сталь 2-4 мм) или готовый диск (диск от циркулярной пилы) для спирального бура;
• болты, гайки, стержень для шплинтов;
• сварочный аппарат;
• тиски;
• болгарку и различного назначения диски 150 и 180 мм;
• при необходимости инструмент для нарезания резьбы;
• рашпиль;
• электродрель;
• гаечные ключи, молоток, отвертки и пассатижи;
• рулетку и маркер;
• защитные и сварочные очки, перчатки и спецодежду.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.
