Как экономно помыть авто: делаем пеногенератор для мойки своими руками

Изготовление пеногена

Наименее трудоемкий метод изготовления пеногена заключается в использовании обычного садового опрыскивателя. Это приспособление берется за основу, после чего дополняется некоторыми элементами. Ранее было упомянуто, что опрыскиватель очень похож на оборудование для мойки авто, поэтому именно он идеально подходит для создания пеногенератора.

Самую простую конструкцию пеногена можно легко выполнить в домашних условиях. Мастеру придется позаботиться о наличии:

  • Опрыскивателя любого объема;
  • Двух сгонов (одна вторая дюйма);
  • Гаек для сгонов;
  • Воздушного штуцера;
  • Клапана;
  • Пенообразующей таблетки;
  • Переходника для таблетки;
  • Металлической трубки.

Пеногенератор своими руками для мойки авто из опрыскивателя выполняется по следующей схеме:

  • С основы удаляется клапан сбрасывания давления, а также штуцер для прикрепления шланга;
  • В получившиеся выемки вставляются сгоны;
  • Сгоны с обеих сторон фиксируются гайками с применением уплотняющих прокладок;
  • На любой из двух сгонов устанавливается трубка. Ее нужно устроить таким образом, дабы она не касалась донышка баллона. На этот же сгон ставится обратный клапан и штуцер;
  • На второй сгон устанавливается переходник, через него накручивается таблетка;
  • Ручной насос заглушается, так как он не нужен. В готовом пеногенераторе он будет исполнять роль крышки бака;
  • К выходному штуцеру пенообразователя подсоединяется шланг;
  • На свободный конец шланга надевается пистолет-распылитель.

Оборудование полностью готово. Следует упомянуть, что изготавливая пеногенератор для автомойки своими руками, чертежи не обязательно делать самостоятельно – можно найти их в специальной литературе, или поискать в Сети.

Эксплуатировать собственноручно изготовленный пеноген немного сложнее, нежели заводской вариант, но не настолько тяжело, чтобы отказаться от такого оборудования.

Для того чтобы вымыть автомобиль при помощи самостоятельно сделанного пеногена следует:

Наполнить две третьих части баллона моющим составом;
Присоединить компрессор и начать закачку воздуха в емкость (важно контролировать давление, чтобы оно не превышало стандарт);
После того, как откроется клапан распылителя, воздушные массы направят смесь и пропустят ее сквозь таблетку. Из пистолета выйдет качественная пена.. Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Кроме того, у мастера не будет возможности регулировать силу выходящей струи

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен. Кроме того, у мастера не будет возможности регулировать силу выходящей струи.

Существует еще один способ создать пеногенератор для мойки керхер своими руками. Он применяется не так часто, как предыдущий, однако не теряет популярность среди автомобилистов. Технология выполнения довольно проста:

  • Необходимо обзавестись канистрой, объем которой превосходит 20 л;
  • К входному соску (из латуни) от автопокрышки следует подсоединить компрессор с машины;
  • Далее нужно подсоединить шланг (длина – 6 м, диаметр – 1,6 см) к заранее подготовленному пистолету;
  • Скрепить элементы можно посредством резиновых лоскутов, хомутов и гаек.

Видео-руководство:

ВОЛЬВО XC60 2018 – Шведский покоритель сердец

Как раскоксовать маслосъемные кольца?

Собираем своими руками: чертёж-схема и инструкции по изготовлению

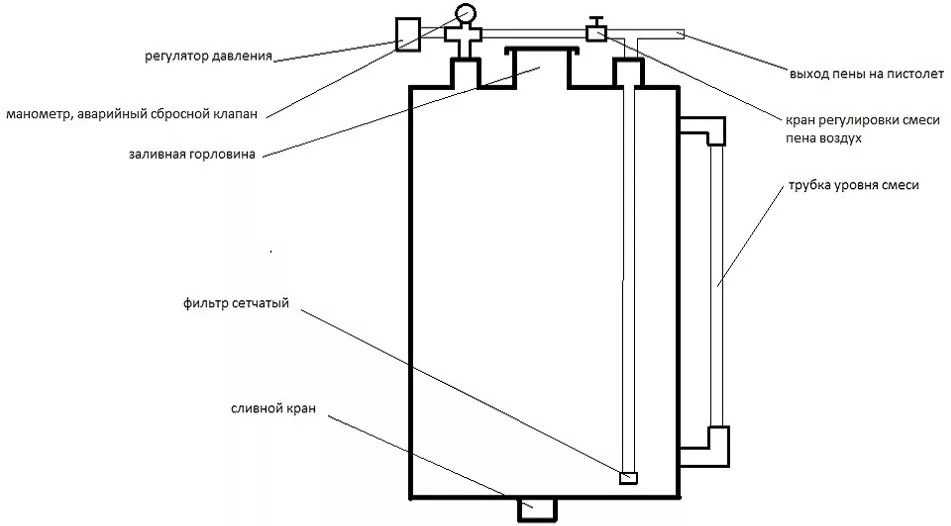

Чтобы понять принцип действия пеногенератора, ниже размещена схема. В ёмкость заливается вода и добавляется концентрат моющего средства. Воздух от компрессора подаётся через запорный клапан. Для контроля давления в ёмкости обязательно используется манометр. На выходе получается смесь воды и моющего средства. Она проходит через пенную таблетку, которая производит плотную активную пену.

Простая и понятная схема генератора пены помогает понять принцип действия устройства

Что понадобится для сборки

Для самостоятельного изготовления генератора понадобится:

  1. Ёмкость.
  2. Манометр.
  3. 1 запорный клапан (он пропускает воздух только в одну сторону).
  4. 1 кран (им регулируют подачу готовой пены).
  5. Металлическая трубка.
  6. Шланги армированные, которые способны выдержать давление 6-8 атмосфер.
  7. Металлические хомуты для надёжного соединения шлангов и штуцеров.
  8. Пенная таблетка.

В первую очередь необходимо определиться с ёмкостью. Основное требование — способность выдержать давление в 5–6 атмосфер. Если есть возможность провести сварочные работы, то для генератора можно использовать ресивер от грузового автомобиля или старого компрессора. Наварить на корпус сверху 2 штуцера на полтора дюйма и заливную горловину. Оптимальный объём 20–30 литров, этого достаточно для использования в личных целях.

Если в гараже или сарае завалялся старый нагреватель для воды, то его можно использовать для создания генератора пены. В этом случае сварочные работы не нужны.

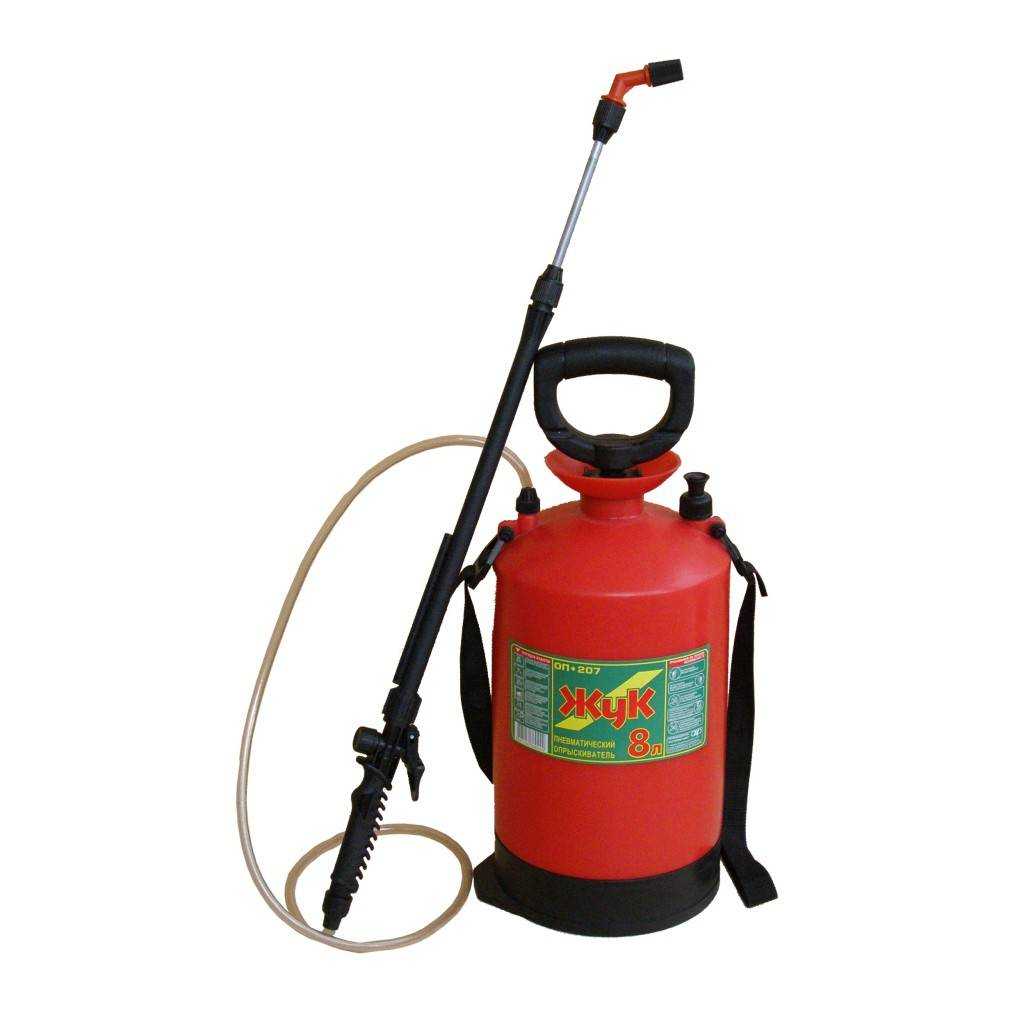

Самодельный агрегат из старого опрыскивателя

В хозяйстве каждого дачника обязательно есть старый опрыскиватель, который жалко выбросить. С помощью небольшой модернизации и с использованием приложенного выше чертежа его легко превратить в пенный генератор. Приступаем:

  1. Удаляем ручной насос. Отверстия глушим, получается просто крышка.

  2. Устанавливаем два сгона на ½ дюйма (диаметр 1,27 сантиметра) в верхней части корпуса опрыскивателя.
  3. На сгон, через который подаётся воздух, устанавливаем манометр и запорный клапан, внутри баллона крепим трубочку. Её длина должна быть чуть меньше высоты ёмкости.

  4. На второй сгон (выход пены) устанавливаем кран, пенную таблетку и легкосъём для подключения шланга.

Пенную таблетку покупаем в магазине или делаем самостоятельно. Основной элемент таблетки — это сеточка из металла. Её легко изготовить из обычной металлической щётки для посуды. Она продаётся в любом хозяйственном магазине.

Заводской вариант — отличия в изготовлении

Можно собрать альтернативный генератор, который будет ближе по своему функционалу к заводским конструкциям. Берем шланг или трубку, заполняем его губкой из поролона, которая для надежной фиксации перетянута тонкой проволокой (леской). На одном конце ставим сетчатый ограничитель, чтобы материал не проникал внутрь сопла.

Воздух необходимо подавать со дна приемника — для этого трубка должна иметь соответствующую длину. Чтобы регулировать мощность струи, в резервуар врезается переходник. Пенная таблетка может размещаться в месте выхода готового состава. Далее шланг, подающий воздух, подключается к компрессору.

Проверяем герметичность всех соединений, в частности, резьбовых. Чтобы иметь возможность контроля давления, есть смысл врезать в конструкцию манометр. Таким образом, соорудить пеногенератор, близкий к заводскому, поможет обычный компрессор для подкачки и контроля давления в покрышках. Рукоять с насадкой или пистолет приобретают в садово-огородных отделах супермаркетов и универмагов. Дальше все зависит от фантазии пользователя и его умению обращаться с подручными инструментами.

В принципе, самый недорогой пенообразователь-насадка фирмы Керхер обойдется от 1500 рублей и выше. Однако можно сэкономить даже эти средства, собрав несложную конструкцию своими силами и подручными средствами. Некоторые умудряются сделать мойку даже из садового опрыскивателя. Сегодня Вы могли в этом убедиться. Используя такое приспособление можно даже помыть двигатель и подкаченное пространство, естественно соблюдая определенные правила. Пришла пора прощаться — но в ближайшие дни Вас ожидают новые публикации. Будем на связи!

Каждый владелец автомобиля обязательно заезжал на автомойку. Водные процедуры помогают содержать транспортное средство в чистоте, а специальные средства, которые наносятся во время мойки, создают дополнительный барьер для грязи и защищают лакокрасочное покрытие кузова. Для качественной очистки используется густая активная пена, получаемая путём вспенивания в специальном устройстве. Некоторые автолюбители пользуются при мойке пеногенераторами, изготовленными своими руками.

Делаем пеногенератор из садового опрыскивателя своими руками

Для изготовления самодельного пеногенератора подойдет старый садовый опрыскиватель «Квазар» с неработающим насосом или помповый «Жук». Покупка нового опрыскивателя для последующей переделки обойдется в 500-800 рублей.

  1. Для подачи сжатого воздуха сверлим отверстие вверху корпуса опрыскивателя и вставляем ниппель с обратным клапаном. Если такой вариант не устраивает, то можно вывернуть из корпуса имеющийся клапан сброса избыточного давления и, вставив ниппель, подсоединить к нему шланг от автомобильного компрессора. От величины давления зависит качество пены – чем выше давление создаваемое компрессором, тем лучше.
  2. Разбираем штангу с распылителем. Переходную трубку плотно набиваем леской или металлической мочалкой для мытья посуды для улучшения пенообразования на выходе.
  3. В заборном шланге в верхней его части, со стороны выходного штуцера опрыскивателя, делаем 5-10 проколов для лучшего вспенивания.
  4. Заливаем через горловину в корпусе воду с добавленным автомобильным шампунем в соотношении 1:50 или подбираем нужную концентрацию опытным путем. Объем моющего раствора занимает 70% емкости распылителя. После включения компрессора устраняем возможные подтекания и оцениваем качество пены.

Нюансы при самостоятельном изготовлении пеногенератора

Изготавливая своими руками пеногенератор из подручных средств, учитывают мощность имеющегося компрессора и объем бака. Соотношение объема в 20 литров и давления 6кг/см² позволит вымыть машину без дополнительного долива раствора в бак.

Устройство пенная таблетка (пенообразователь) определяет качество пены. Если устойчивость и кратность пены не устраивает, то покупают готовый пенокомплект или модернизируют конструкцию самодельного пенообразователя.

Немного о доработке

Как сделать так, чтобы пеногенератор работал еще лучше? Здесь речь идет о повышении производительности, то есть увеличении количества создаваемой пены.

Никакой сложный ремонт не потребуется. Да и открывать чертеж генератора не придется. Суть доработки заключается в том, чтобы начала лучше работать насадка.

Отмечу, что многие пенники испытывают проблемы со смешиванием компонентов из-за несовершенства штатной насадки. Вода подается под низким давлением, потому шампунь хоть и попадает в смесь, но полноценного смешивания не происходит. Есть модели со слишком узким отверстием, через которое подается шампунь. Вода просто не позволяет моющему средству протолкнуться туда.

Существует два метода, с помощью которых можно доработать недостаток заводских пенников.

  1. Заменить форсунку. Вам понадобится винтогайка. Это крепеж, который применяют в компьютерах и на нем держится материнская плата. Плюс в том, что гайка мягкая и ее легко сверлить. Потребуется сверло диаметром 1 мм. На низких оборотах делает отверстие посередине гайки, не повредив резьбу. С торцевой стороны делается шлиц для отвертки. Полученное приспособление вкручивается в насадку. Это не все. Берем такую же гайку, но немного большего размера, а также сверло на 2 мм. Сделайте отверстие, напильником расширьте на конус. Только с той стороны, которая будет обращена внутрь насадки. Установите форсунку. Возьмите стержень от ручки (лучше гелевой) и отрежьте трубку длиной 30-40 мм. Сверху насадки делается отверстие около 4,6 мм. Это в идеале. Так трубка встанет плотно. Обработайте все герметиком, дождитесь высыхания и проверяйте работу пеногенератора.
  2. Для насадок, у которых есть сетка. Она служит для разбивания потока воды и создания пены. Проблема в том, что сетки быстро изнашиваются. Для доработки возьмите жиклер от карбюраторного Жигуленка и сетку, выполненную из нержавеющей стали. Жиклер ставится на место штатной форсунки. Ориентируйтесь под размеры. Посадочное отверстие придется рассверлить, чтобы влез жиклер. Штатную сетку убираем и по ее шаблону делаем новую. Желательно выбирать сетку, у которой диаметр ячеек не превышает 2 мм. 1,5 мм будет идеально. Поставьте ее на место старой и опробуйте эффект от доработки своими руками.

Цена подобной доработки может быть нулевой, если в распоряжении окажутся необходимые материалы.

Как самостоятельно сделать пеногенератор для мойки

Пеногенератор в сборе

Рассматривая конструкцию обеих типов оборудования, можно заметить, что основным компонентом их является пенообразующая таблетка, которую вполне можно купить отдельно. А значит и изготовить пеногенератор своими руками вполне возможно.

Самый простой способ изготовления – это взять за основу обычный садовый опрыскиватель и немного его переделать. В начале упоминалось, что конструктивно пеногенератор и опрыскиватель сходны, и этот факт часто используется при создании самодельного пеногена.

Далее рассмотрим одну из простейших конструкций пеногенератора, который можно самостоятельно изготовить из подручных средств. Итак, понадобиться:

Сгоны для пеногена

Таблетка для пены в сборе

  • опрыскиватель (объем может быть разный);
  • два сгона ½ дюйма и гайки для них;
  • обратный клапан;
  • штуцер воздушный;
  • пенообразующая таблетка и переходник для нее;
  • металлическая трубка.

Имея все это, можно приступать к переделке:

  1. Срезаем с опрыскивателя клапан сброса давления и штуцер для подсоединения шланга.
  2. В полученные отверстия вставляем сгоны и фиксируем их гайками с двух сторон и используя уплотнительные прокладки.
  3. На один из сгонов устанавливаем трубку (чтобы она чуть не доставала до дна емкости), обратный клапан и воздушный штуцер.
  4. На второй сгон через переходник накручиваем пенообразующую таблетку.
  5. Ручной насос накачки давления опрыскивателя необходимо полностью заглушить, поскольку он не понадобится, и будет выполнять только роль крышки бачка.

Видео: Пеногенератор своими руками

Остается только подсоединить шланг к выходному штуцеру таблетки, на второй конец которого надеть садовый пистолет-распрыскиватель. На этом можно считать изделие готовым.

Работать с ним не так удобно, как с заводским оборудованием, но вполне приемлемо. Чтобы помыть машину необходимо:

заправить емкость моющим раствором (на 2/3);
подсоединить компрессор и закачать воздух в баллон (важно проследить за давлением и не превышать допустимые нормы);
после открытия клапана распылителя воздух выдавит раствор, продавит его через таблетку, и на выходе из пистолета получим пену вполне приемлемого качества;

Из неудобств самодельного пеногенератора можно отметить надобность в периодической подкачке давления, поскольку регулятором самоделка не оборудована, а также невозможность отрегулировать выходящую струю.

Но описанную конструкцию можно всегда доработать, установив дополнительно оборудование, чтобы устранить недостатки и повысить удобство работы с пеногенератором.

В данной статье описывается особенности их конструкций, как изготовить его для мойки, как сделать насадку.

Мойка автомобилей имеет ряд особенностей, главное не повредить лакокрасочную конструкцию автомобиля. На современных авто мойках имеются не очень качественные пистолеты, которые не очень хорошо отмывают машину часто ломаются. Гели превращают в пену с помощью этого прибора или дозаторов. Помыть машину таким способом можно и дома. Стоит сделать такое приспособление самому.

Принцип действия

Итак, мы будем конструировать воздушно-жидкостный пеногенератор с пассивным барботером. Такой вид данного класса устройств технически прост и доступен для самостоятельного изготовления, а его показатели по производительности и кратности пены достаточны для индивидуальной автомойки. Воздушно-жидкостный значит, что пенообразователь жидкий (раствор автошампуня в воде), а наполнитель пены атмосферный воздух.

Принцип действия генератора пены указанного вида иллюстрирует рис.:

Принцип действия пеногенератора для мойки машины

В зависимости от способа подачи пенообразователя и наполнителя данное устройство конструктивно может быть выполнено:

  • Инжекционным (с наддувом) – пенообразователь и наполнитель подаются принудительно под давлением. Возможности регулировки кратности и расхода пены наиболее широкие. «Дальнобойность» (см. ниже) наибольшая. Воздушный компрессор – низкой или средней производительности на давление от 4-5 ати (4-5 бар (прибл.) или 55-70 psi). Расход шампуня на мойку легковой машины 30-50 мл; воды на пенообразователь – 5-6 л.
  • Эжекционным прямого действия (с наддувом) – воздух подается также принудительно и подсасывает пенообразователь из расходной емкости с атмосферным дренажем, как в распылителе одеколона с грушей. Конструктивно проще пред. вида (не нужен сосуд на давление), но возможности установки параметров пены несколько уже. Компрессор на давление от 2-2,5 ати (бар, или 29-36 psi); расход воды и шампуня прибл. в 1,5-2 раза больше, чем в пред. случае. С компрессором низкой производительности (для накачки шин) возможно получение только низкократной пены. По данной схеме строится большинство пенных насадок к моечным пистолетам.
  • Эжекционным обратного действия – струя пенообразователя из сопла подтягивает атмосферный воздух. Его расход определяется падением давления на срезе сопла, которое не может быть больше 1 атм (0,987 бар или 14,5 psi), поэтому получение высокократной пены невозможно. Актуальные для автомойки дополнительные параметры (см. ниже) неудовлетворительны, но на модели такого устройства из моечного пистолета с грязевой фрезой и обрезка пластиковой бутылки с «талией» (внизу на рис.) можно наглядно понять принцип действия и поучиться настраивать пену.

Дополнительные параметры

На производительность пенной автомойки существенно влияют и дополнительные параметры генератора пены:

  • дальность выброса пенной струи (дальнобойность) – чем с большего расстояния можно «обстрелять» заданную площадь, чем меньше времени уйдет на мойку и тем лучше будет ее качество, т.к. у набрызганной в начале пены меньше риска «перестояться»;
  • однородность струи – моет машину преим. пена из плотного ядра струи, а образующие ореол хлопья более стекают без толку;
  • поперечное сжатие струи – мойка сжатой «лопатой» пены дает гораздо меньшую потерю ПАВ, чем круглой в поперечном сечении «метлой».

Дальше всего «стреляют» инжекционные генераторы, на 3 м и дальше. Однородность и сжатие струи в значительной мере определяются распылительной насадкой, см. далее.

Еще один генератор

Часть пенных насадок к моечным пистолетам выпускается с двойным барботированием, активным пневматическим и пассивным. Воздух в расходный резервуар накачивается через распылитель в виде струи пузырей сквозь пенообразователь, над зеркалом которого образуется шапка низкократной пены. При нажатии на спуск часть ее поступает в камеру с пассивным барботером, который повышает кратность пены. За счет этого резко падает дальность выброса струи, зато под генератор такого типа для мойки небольших поверхностей может быть очень просто приспособлен бытовой помповый опрыскиватель (см. далее), причем возможность его использования по прямому назначению не теряется.

Это интересно: Делаем антикор для авто своими руками

Вариант №3 – пеногенератор из пластиковой канистры

Металлические емкости, необходимые для реализации первого варианта пеногенератора, имеются не у каждого автолюбителя. В качестве недорогой альтернативы можно использовать обычную пластиковую канистру. Для сборки устройства понадобится болгарка, гаечные ключи, форсунка, компрессор, патрубки, трубопроводные фитинги и пистолет. Работы выполняются по такой схеме:

Сначала необходимо обрезать 50-сантиметровый фрагмент дюймовой трубы с помощью болгарки. Внутрь нее необходимо набить достаточное количество обыкновенной рыболовной лески с любым сечением. Этот материал будет служить пенообразователем (аналогично полиэтиленовой мочалке, которая использовалась в варианте №1).
На обоих концах трубы следует плотно зафиксировать сантехнические заглушки

Важно, чтобы эти фитинги были оснащены резьбой. На одной заглушке крепится Т-образный переходник, на другой – штуцер.
К Т-образному переходнику прикрепляются гибкие шланги с кранами.
Один вывод пеногенератора будет подключаться к емкости с моющим средством, ко второму подсоединяется трубка, идущая от компрессора.. Этот способ можно реализовать в разных вариациях

Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение

Этот способ можно реализовать в разных вариациях. Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение.

Вариант №4 – пеногенератор из садового опрыскивателя

Если у вас имеется нерабочий или редко используемый опрыскиватель для сада или огорода, из него можно сконструировать самодельный пеногенератор для мытья машины.

Порядок изготовления:

  • Из пластикового резервуара опрыскивателя нужно отсоединить ручной насос. Он не понадобится, а его отверстие будет использоваться для заливки рабочей жидкости.
  • В верхней части емкости одно из отверстий глушим. Второе отверстие будет использоваться для выхода жидкости из бака.

  • Для уплотнения резьбовых соединений используем ФУМ ленту.
  • В нижней части бака сверлим отверстие и устанавливаем обычный автомобильный ниппель. Через него воздух с компрессора будет подаваться в бак.

В пластиковой трубке, которая находится внутри бачка делаем небольшое отверстие. Это нужно для того, чтобы жидкость смешивалась с воздухом. Можно поэкспериментировать с количеством отверстий для лучшего смешивания воздуха и жидкости. Лишние отверстия заматываются обычной изолентой.

На фото отверстие в пластиковой трубке.

В качестве пенной таблетки используем металлическую сетку для мытья посуды. Её устанавливаем непосредственно перед распылителем.

На фото видно небольшой кусок шланга внутри которого установлена пенная таблетка.

После выполнения этих операций можно приступать к использованию пеногенератора. По желанию можно дополнить конструкцию автоматическим клапаном, который будет поддерживать заданное давление в емкости и убережет пластиковый бак от разрыва. Это существенно облегчит использование пеногенератора, поскольку пользователю не придется постоянно следить за показаниями манометра.

Также перед использованием собранного устройства следует протестировать его. Резервуар нужно примерно на 2/3 заполнить водой с разбавленным автошампунем, включить компрессор и проследить за всеми соединениями. Если места резьбовых соединений недостаточно уплотнены, через них будет уходить воздух, и давление в емкости не будет подниматься до нужных значений

Поэтому особое внимание нужно уделить герметичности соединений

Модернизируем пенообразователь для мойки своими руками для увеличения пены

Указанное устройство можно модернизировать, для увеличения объёма пены. Вместо штатной форсунки из двух шприцов объёмом 5 мм можно сделать новую насадку. Надо отрезать от одного шприца примерно половину его длины, подобрать диаметр шайбы или отрезать от штатной форсунки часть цилиндрической пластмассовой трубки для крепления новой насадки к опрыскивателю.

После этого необходимо соединить отрезанную часть и два шприца любым способом, предварительно поместив внутрь вспенивающий материал, который указан выше. Он должен находиться ближе к выходному отверстию опрыскивателя. Конечная часть шприца должна остаться пустой для контроля перемешивания пены.

Если есть возможность приобрести форсунки F110 (015, 02, 03, 04, 05) или плоскоструйные наконечники типа HYPRO F80-06, то надо срезать крайнюю часть нашей самодельной насадки и установить в качестве форсунки плоскоструйный наконечник. Меняя наконечники можно добиться нужного факела распыления.

Давление воздуха, которое нужно для такого пеногенератора, можно создать ножным насосом, установив в верхней части бачка сосок для бескамерной шины. Накачивать ёмкость насосом следует без фанатизма, не более 4 атмосфер, иначе бачок распылителя разорвёт. В некоторых моделях опрыскивателей имеется перепускной клапан. Его нужно отрегулировать на давление в 3,5-4 атмосферы.

После мойки не забудьте обработать кузов жидким воском, так как его лаковое покрытие имеет пористую структуру. Эти поры необходимо закрыть, преградив путь коррозии. Такой пенообразователь для мойки своими руками из опрыскивателя сделать несложно. Он работает у многих автолюбителей и устраивает их вполне. Стоимость такого устройства складывается из стоимости самого распылителя, пары шприцов, автомобильного шинного соска и составляет 300-400 рублей.

В условиях бесконтактной автомойки использование генераторов моющей смеси полностью оправдывает свою высокую изначальную стоимость. Покупку подобного дорогостоящего оборудования для бытового использования могут позволить себе немногие. Тогда как сконструировать пеногенератор своими руками может каждый. Для этого нужны: прямые руки, подручные материалы и немного сообразительности.

Схема, если делать насадки своими руками

Существуют разные виды насадок. Какие инструменты для этого понадобятся:

  1. Рулетка;
  2. Болгарка;
  3. Нож;
  4. Гаечные ключи;
  5. Пассатижи.

Приготовить дюймовую трубу не меньше полтора метра, мочалку. Как производится сборка – обрезать трубу не менее 0,5 метра, чем больше труба, тем лучше качество пены. Но не забывайте, для большой трубы требуется и мощный компрессор. Далее нужно забить трубу мочалкой и нарезать резьбу на конце, на один из концов накрутить тройник, со второго наполнитель. Установить крупный фильтр, на один из выводов тройника надеть заглушку, к оставшимся подключить источник воды с шампунем и компрессор.

Также можно приспособить обычный садовый опрыскиватель и правильно выбрать компрессор. Из него извлечь штуцер, клапан, снять насос и установить заглушку. Получим 2 отверстия в опрыскивателе, вкрутить сгоны и закрепить, установить прокладки. В один из сгонов вкрутить обратный клапан со штуцером и на другом установить бачок.

При покупке пенной мойки обязательно обращайте внимание на наличие пенной насадки, если её нет, то придётся делать своими руками, может это и кому – то в радость, да и существенная экономия в деньгах. Да и все материалы могут найтись дома в гараже, поэтому сделать своими руками пеногенератор просто и выгодно

Применение профессиональных пеногенераторов

Агрегаты используются для:

  • мойки легковых машин, пассажирских и грузовых автомобилей, железнодорожных составов, вагонов метрополитена, авиатранспорта;
  • уборки офисных, складских, производственных помещений;
  • мытья и дезинфекции промышленного оборудования;
  • очистки емкостей и тары на предприятиях пищевой и химической промышленности;
  • чистки животноводческих и птицеводческих комплексов;
  • помывки фасадов жилых и коммерческих зданий;
  • удаления загрязнений со строительных площадок;
  • обработки элементов дорожной инфраструктуры;
  • снятия накипи, солевых отложений с трубопроводов и резервуаров.

Немного о принципе работы

Чтобы Вы понимали, как функционирует пеногенератор из опрыскивателя или даже заводского типа. В рабочую емкость поступает под давлением сжатый воздух, благодаря которому начинается процесс вспенивания. Дальше эта смесь должна пройти через так называемую «пенную таблетку».

Именно она запускает процесс активного вспенивания, в результате чего формируется стойкий состав, который и нужен для очистки автомобиля или другого объекта. Благодаря присутствию в регуляторе пластин, размещенных под специальным углом, мойщик может регулировать мощность подачи и площадь покрытия пенным составом.

Назначение и принцип действия мелкодисперсного генератора

В процессе эксплуатации пеногенератор для мойки за счет высокого давления внутри рабочего баллона создает пену, которая наносится на кузовные панели для их очистки. Состав успешно борется с самыми стойкими загрязнениями. При этом оказываемое механическое воздействие минимально.

Использование активного состава пены позволяет производить комплексную очистку от загрязнений:

  • пыли и грязи;
  • стойких органических соединений;
  • микрофлоры.

Основным препятствием для индивидуального использования конструкции актуального типа является высокая цена профессионального изделия. Дорогая машина не оправдывает затраты при периодическом ее использовании для мойки одного автомобиля. Поэтому популярностью пользуются самодельные установки для бесконтактной мойки.

ПОСМОТРЕТЬ ВИДЕО

Конструктивно пенообразователь для автомойки схож с любой установкой избыточного давления – от садового опрыскивателя, до баллона для закачки сжиженного газа. В конструкцию устройства входят следующие элементы:

  1. Баллон высокого давления.
  2. Вспениватель субстанций.
  3. Распылитель, который обеспечивает подачу и тонкость распыления.
  4. Соединительные шланги достаточной длины.

Источником образования пены служит специальная пенная таблетка. Этот элемент представляет собой мелкопористую сетку из устойчивой к коррозии проволоки. После прохождения таблетки образуется жидкая фракция с высокой удельной плотностью.

Выводы

Таким образом, изготовление краскопульта своими руками — это выполнимая задача. Для более сложных процессов покраски и частой эксплуатации целесообразно изготовить мощный электрический пульверизатор из компрессора — такой агрегат не уступает в своей производительности готовым моделям. А для небольших разовых работ по окрашиванию водоэмульсионной краской вполне подойдет простой распылитель из ручки или аэрозольного баллончика.

Таким образом, имея в наличии материал с уникальнейшими свойствами, для решения огромного круга строительных проблем, мы по-прежнему остаемся с этими проблемами один на один, так как нам остается практически единственная возможность использовать полиуретановую пену для монтажа окон и дверей. А если нужно утеплить балкон, гараж, мансарду или водопровод? Или погреб требует гидроизоляции и утепления? Если звукоизоляция стенки, отделяющей вашу спальню от спальни соседей, не выдерживает никакой критики, а метраж квартиры совсем не предусматривает потерю 15 — 20 см. площади вдоль стены на создание интима? Можно, конечно, обратиться в фирму, обладающую промышленными установками для распыления пенополиуретана, и все проблемы будут решены. Правда, Вас может неприятно удивить цена: при планировании расходов в этом случае стоимость самого покрытия следует увеличить на 40% — работа специалистов ценится достаточно дорого.

Мы рады предложить вам другой выход: распылитель пены, идеально подходящий для нужд индивидуального строительства и ремонта. Для распыления монтажной пены используется сжатый воздух, поэтому необходим компрессор. Рукоятка распылителя пены имеет штуцер, через который сжатый воздух подается к кольцевой щели, расположенной в зоне образования распыла. Туда же подводится монтажная пена из профессионального баллона, присоединенного к распылителю с помощью резьбового адаптера, расположенного сверху, так же, как в обычном пистолете.

Распылитель снабжен обратным шариковым клапаном, который предотвращает выход пены из распылителя через адаптер при смене баллона и попадание внутрь атмосферной влаги, что может привести к образованию полиуретана непосредственно внутри канала для подачи пены. Подача пены к месту распыла регулируется запорной иглой. На самой распылительной головке имеются дополнительные, диаметрально расположенные отверстия, подача воздуха в которые регулируется винтами на корпусе. Благодаря этим отверстиям можно изменять форму факела распыла до эллиптической, что позволяет охватывать напылением сразу большие площади поверхности. Из одного баллона профессиональной монтажной пены с заявленным объемом 50 – 70 литров при помощи распылителя пены Вы сможете получить на одном квадратном метре поверхности теплоизолирующий слой толщиной 5 – 7 сантиметров.

Просто? Очень просто! А насколько этот распылитель удобен в работе! Удерживается он одной рукой: отрегулировали факел распыла и … какие у нас там были проблемы? Утеплить? Утеплим! Нужна гидроизоляция? Сделаем! Обеспечить звукоизоляцию? Обеспечим! Кстати, лучшими звукоизолирующими свойствами обладают покрытия малой плотности, так что не забудьте уменьшить подачу пены – и интим обеспечен!

Вот теперь мы можем использовать те замечательные свойства пенополиуретана, о которых говорили раньше: он действительно прекрасно удерживается, на любом строительном материале, а благодаря нашему распылителю, можно наносить покрытие на поверхности любой конфигурации, добиваться необходимой его толщины и плотности.

И еще один немаловажный плюс: если Вы стеснены в средствах, иметь такой распылитель может оказаться экономически выгодно. Вам не нужно вкладывать в ремонт сразу большую сумму – достаточно покупать с каждой зарплаты несколько профессиональных баллонов монтажной пены. И результат будет не хуже, чем при обращении в специализированную фирму

Заключение

Изготовление самодельного пеногенератора, при наличии нужных приспособлений, инструментов и навыков, не потребует больших усилий и капиталовложений. Такая техника собственноручного производства зачастую обходится в 10-15 раз дешевле, чем полноценные заводские модели. Срок службы сконструированного агрегата будет напрямую зависеть от вашего мастерства и правильности его сборки. Уделив этому достаточно внимания и времени, вы сможете изготовить устройство, которое будет безотказно работать на протяжении нескольких лет, значительно облегчая процесс мытья автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Пеногенератор для мойки автомобиля своими руками

Принцип действия

Итак, мы будем конструировать воздушно-жидкостный пеногенератор с пассивным барботером. Такой вид данного класса устройств технически прост и доступен для самостоятельного изготовления, а его показатели по производительности и кратности пены достаточны для индивидуальной автомойки. Воздушно-жидкостный значит, что пенообразователь жидкий (раствор автошампуня в воде), а наполнитель пены атмосферный воздух.

Принцип действия генератора пены указанного вида иллюстрирует рис.:

Принцип действия пеногенератора для мойки машины

В зависимости от способа подачи пенообразователя и наполнителя данное устройство конструктивно может быть выполнено:

  • Инжекционным (с наддувом) – пенообразователь и наполнитель подаются принудительно под давлением. Возможности регулировки кратности и расхода пены наиболее широкие. «Дальнобойность» (см. ниже) наибольшая. Воздушный компрессор – низкой или средней производительности на давление от 4-5 ати (4-5 бар (прибл.) или 55-70 psi). Расход шампуня на мойку легковой машины 30-50 мл; воды на пенообразователь – 5-6 л.
  • Эжекционным прямого действия (с наддувом) – воздух подается также принудительно и подсасывает пенообразователь из расходной емкости с атмосферным дренажем, как в распылителе одеколона с грушей. Конструктивно проще пред. вида (не нужен сосуд на давление), но возможности установки параметров пены несколько уже. Компрессор на давление от 2-2,5 ати (бар, или 29-36 psi); расход воды и шампуня прибл. в 1,5-2 раза больше, чем в пред. случае. С компрессором низкой производительности (для накачки шин) возможно получение только низкократной пены. По данной схеме строится большинство пенных насадок к моечным пистолетам.
  • Эжекционным обратного действия – струя пенообразователя из сопла подтягивает атмосферный воздух. Его расход определяется падением давления на срезе сопла, которое не может быть больше 1 атм (0,987 бар или 14,5 psi), поэтому получение высокократной пены невозможно. Актуальные для автомойки дополнительные параметры (см. ниже) неудовлетворительны, но на модели такого устройства из моечного пистолета с грязевой фрезой и обрезка пластиковой бутылки с «талией» (внизу на рис.) можно наглядно понять принцип действия и поучиться настраивать пену.

Дополнительные параметры

На производительность пенной автомойки существенно влияют и дополнительные параметры генератора пены:

  • дальность выброса пенной струи (дальнобойность) – чем с большего расстояния можно «обстрелять» заданную площадь, чем меньше времени уйдет на мойку и тем лучше будет ее качество, т.к. у набрызганной в начале пены меньше риска «перестояться»;
  • однородность струи – моет машину преим. пена из плотного ядра струи, а образующие ореол хлопья более стекают без толку;
  • поперечное сжатие струи – мойка сжатой «лопатой» пены дает гораздо меньшую потерю ПАВ, чем круглой в поперечном сечении «метлой».

Дальше всего «стреляют» инжекционные генераторы, на 3 м и дальше. Однородность и сжатие струи в значительной мере определяются распылительной насадкой, см. далее.

Еще один генератор

Часть пенных насадок к моечным пистолетам выпускается с двойным барботированием, активным пневматическим и пассивным. Воздух в расходный резервуар накачивается через распылитель в виде струи пузырей сквозь пенообразователь, над зеркалом которого образуется шапка низкократной пены. При нажатии на спуск часть ее поступает в камеру с пассивным барботером, который повышает кратность пены. За счет этого резко падает дальность выброса струи, зато под генератор такого типа для мойки небольших поверхностей может быть очень просто приспособлен бытовой помповый опрыскиватель (см. далее), причем возможность его использования по прямому назначению не теряется.

Это интересно: Делаем антикор для авто своими руками

Сборка агрегата: руководство для новичков

Решив собрать свой собственный пеногенератор, заранее позаботьтесь о покупке следующего комплекта материалов, а также инструментария:

  • металлические листы;
  • шланги;
  • труба;
  • сварка;
  • насос;
  • компрессор;
  • регулируемые вентили, а также их запорные аналоги.

Первым делом необходимо произвести сборку сосуда, в который будут в необходимых пропорциях подаваться бетонная смесь и воздух. Для резервуара данного назначения прекрасно подойдет любая железная емкость, форма которой приближена к цилиндрической. Для того, чтобы обеспечить непрерывную подачу сырья в машину, нужно установить погружной насос и шланг. Еще один шланг будет подавать в конструкцию пеногенератора сжатый воздух. При помощи специального вентиля можно будет отрегулировать давление внутри конструкции. К примеру, если вы хотите повысить уровень давления в пеногенераторе, то вентиль необходимо перекрыть.

Сопло Лаваля обычно отдельно устанавливается в корпус агрегата. Кроме того, в конструкции нужно не забыть разместить канал, который в определенных местах будет расширяться и зажиматься

Пенопатрон является замыкающим элементом системы, однако его наличие – едва ли не наиболее важное во всей конструкции. Это обусловлено тем, что пенообразование происходит именно в нем

Для того, чтобы в пенопатроне создавалась пена, его необходимо заполнить самыми обыкновенными приспособлениями для мытья посуды – ежиками или сеточками. Заранее подготовленные специалистами чертежи прекрасно иллюстрируют типы соединения в конструкции, расположение ее элементов.

Что такое пенная таблетка? Почему она выходит из строя?

Одной из основных деталей устройства является таблетка для пенной насадки. Именно она отвечает за качество пены и ее количество. Выход из строя этого элемента может полностью парализовать работу мойки. Причиной поломки может быть следующее:

  • произошел износ пенной таблетки из-за частого использования прибора;
  • сеточка забилась песком или грязью, поскольку прибор часто бросали на землю;
  • внутри таблетки засохли остатки моющего раствора, так как прибор не промыли после предыдущего использования;

На больших коммерческих мойках сеточка меняется довольно часто &minus- раз в 2-3 месяца, а в домашних условиях одной таблетки хватает на несколько лет, конечно, при условии правильной эксплуатации.

Как работает пенообразователь

Подача пены в агрегате осуществляется в специальный отсек под углом 90 градусов, где материал смешивается с воздухом. После создается определенное давление, которое способствует выходу полученной пенной смеси через сопло. Главная задача правильного функционирования устройства – это сжимание плотного материала при входе и его расширении при выходе. В состав пенообразователя входят вещества органического или синтетического происхождения.

Допускается в конструкции элемент сопла сменить на шайбу-жиклер, но при таком замещении снижается КПД пенообразователя. Особенности устройства пенообразователя, которые следует учитывать при конструировании:

  • Чтобы аппарат функционировал без перебоев. Нужно добавить схему подсоединения компрессор, который обеспечит стабильную работу системы с давлением в 6 атм.
  • Если в качестве резервуара будет использоваться бак в 200 литров. То допустимо применение бытового насоса, который обеспечит подачу пены в пеногенератор.
  • Когда требуется большой объем производства, рекомендуется использовать мощную модель компрессора.
  • Налаженное производство, которое укомплектовано подходящим по параметрам насосом с давлением в 2 атм производит до 500 л/минуту.
  • При использовании ресиверного компрессора, у которого давление достигает 6 атм. Показатели производства увеличиваются от 100 литров и больше.

Конструктивные особенности устройства пеногенератора

Прежде чем выяснить, как делается пеногенератор, следует разобраться с его конструкцией и принципом функционирования. Пеногенератором называется металлический резервуар или бак, ёмкость которого составляет от 20 до 100 л. В верхней части такого резервуара имеется заливная горловина, а также сливной клапан с двумя штуцерами. Один из штуцеров (входной) соединяется с компрессором, а ко второму (выходному) подключается насадка для создания пены и её нанесения (распыления) на кузов авто.

Резервуар, в зависимости от его объёма, заполняется специальным моющим раствором, количество которого составляет 2/3 ёмкости бака. Раствор представляет собой смесь 10 мл автомобильного шампуня с 1 л воды.

После заполнения бака моющим средством включается компрессор и подаётся сжатый воздух в бак. Чтобы создать пену давление воздуха должно составлять не менее 6 атмосфер. В баке под воздействием сжатого воздуха формируется пена из шампуня, которая попадает в выходной штуцер через фильтр и распылитель (пенообразователь). Распылитель расположен в насадке, через которую и подаётся пена на кузов автомобиля. Давление в баке контролируется манометром, а его уровень наполненности — специальной водоизмерительной трубкой.

Основная цель устройства — образование пены из рабочего раствора

Благодаря такому устройству, человеку не нужно контактировать с химикатом, а нанесение шампуня в виде пены способствует лучшему отмыванию грязи с кузова автомобиля. Кроме того, увеличивается скорость мойки автомобиля, которая занимает не более 15-20 минут. К ряду дополнительных преимуществ применения парогенератора также относятся:

  1. Полное отсутствие физического контакта с поверхностью кузова. Это исключает возникновение повреждений, пятен и помутнений лакокрасочного изделия.
  2. Возможность удаления грязи в труднодоступных местах.
  3. Дополнительная защита лакокрасочного покрытия благодаря формированию тонкой защитной антикоррозийной плёнки.

Однако из всех преимуществ немаловажно выделить и недостаток, который заключается в том, что парогенератор заводского изготовления стоит достаточно дорого (от 10 тысяч рублей в зависимости от ёмкости). Исходя из этого, многие домашние умельцы прибегают к изготовлению парогенераторов низкого давления. Такой подход позволяет существенно сэкономить финансы, а также получить качественный парогенератор для домашнего использования

Такой подход позволяет существенно сэкономить финансы, а также получить качественный парогенератор для домашнего использования.

Вариант №4 – пеногенератор из садового опрыскивателя

Если у вас имеется нерабочий или редко используемый опрыскиватель для сада или огорода, из него можно сконструировать самодельный пеногенератор для мытья машины.

Порядок изготовления:

  • Из пластикового резервуара опрыскивателя нужно отсоединить ручной насос. Он не понадобится, а его отверстие будет использоваться для заливки рабочей жидкости.
  • В верхней части емкости одно из отверстий глушим. Второе отверстие будет использоваться для выхода жидкости из бака.
  • Для уплотнения резьбовых соединений используем ФУМ ленту.
  • В нижней части бака сверлим отверстие и устанавливаем обычный автомобильный ниппель. Через него воздух с компрессора будет подаваться в бак.

В пластиковой трубке, которая находится внутри бачка делаем небольшое отверстие. Это нужно для того, чтобы жидкость смешивалась с воздухом. Можно поэкспериментировать с количеством отверстий для лучшего смешивания воздуха и жидкости. Лишние отверстия заматываются обычной изолентой.

На фото отверстие в пластиковой трубке.

В качестве пенной таблетки используем металлическую сетку для мытья посуды. Её устанавливаем непосредственно перед распылителем.

На фото видно небольшой кусок шланга внутри которого установлена пенная таблетка.

После выполнения этих операций можно приступать к использованию пеногенератора. По желанию можно дополнить конструкцию автоматическим клапаном, который будет поддерживать заданное давление в емкости и убережет пластиковый бак от разрыва. Это существенно облегчит использование пеногенератора, поскольку пользователю не придется постоянно следить за показаниями манометра.

Также перед использованием собранного устройства следует протестировать его. Резервуар нужно примерно на 2/3 заполнить водой с разбавленным автошампунем, включить компрессор и проследить за всеми соединениями. Если места резьбовых соединений недостаточно уплотнены, через них будет уходить воздух, и давление в емкости не будет подниматься до нужных значений

Поэтому особое внимание нужно уделить герметичности соединений

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Внимание, только СЕГОДНЯ!

Самым безопасным для лакокрасочного покрытия кузова автомобиля является бесконтактный способ мойки с применением пеногенератора (у нас его еще называют пеногеном). Суть этого метода сводится к нанесению химического моющего средства на поверхность кузова в виде мелкодисперсной пены. После нанесения она размягчает грязь и пыль, далее остается всё смыть струей воды. с лакокрасочным покрытием (тряпкой, щеткой и т. д.) исключает повреждение поверхностных слоев лака, то есть образование так называемой «паутинки» полностью исключено. Поэтому такой способ мойки автомобиля и является сейчас более приоритетным и продвинутым.

Эффективность мойки во многом – чем выше ее плотность, тем лучше очистный свойства, меньший расход воды и химических средств. А пену дает как раз пеногенератор. Поэтому основная задача пеногенератора – получение мелкодисперсной плотной пены, а также равномерное ее распределение по поверхности кузова автомобиля.

Конструктивно пеногенератор очень схож с обычным садовым опрыскивателем, принципиальная схема у них практически одинаковая. Но есть один существенный нюанс – пеноген является оборудованием, работающим под высоким давлением.

Основными составными элементами этого оборудования являются:

  1. Баллон (объем бывает разный – от 25 до 100 литров).
  2. Смеситель.
  3. Пистолет.
  4. Соединительный шланг.

Крупногабаритное оборудование, с баллоном большой емкости, может быть установлено на транспортную тележку, для обеспечения легкого перемещения.

Поскольку оборудование работает под высоким давлением, баллоны изготавливаются из нержавеющей или же из обычной стали, но с обязательным покрытием противокоррозионными средствами. В некоторых заводских моделях на баллоне установлена мерная линейка, что позволяет контролировать расход и своевременно осуществлять заправку.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого предусмотрен на баллоне штуцер для подключения компрессора. Обычно рабочее давление для пеногенератора составляется 5-6 Бар. Для контроля давления на емкости устанавливается манометр, регулировка давления выполняется имеющимся в конструкции регулятором давления.

Пенная таблетка

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки. Она устанавливается в корпус, установленный на баллоне. И именно к нему подсоединяется шланг подачи. Эта таблетка обеспечивает разбивание подающейся на нее первичной пены, на мелкодисперсную фракцию высокой плотности.

Вариант №2 — пеногенератор из газового баллона

Данный пеногенератор изготавливается из старого газового баллона.

В данной конструкции применена таблетка от заводского пеногенератора. Но в качестве альтернативы можно использовать самодельную таблетку из металлической или полиэтиленовой мочалки.


Таблетка от пеногенератора заводского исполнения. Продается в виде запчасти для итальянской пенной насадки.


Схема пеногенератора.


Пеногенератор из обрезка газового баллона. Отличается от схемы тем, что добавлен ещё один вентиль для регулировки подачи жидкости, для оптимального соотношения воздух-вода.

Пена в зависимости от настроек может быть как не плотная так и с очень высокой плотность и за 30 минут не осядет. Но слишком плотная пена тоже плохо поскольку она хуже смывает грязь. Поэтому с помощью вентилей и кранов настраиваем оптимальную кратность пены.

Конструктивные особенности устройства пеногенератора

Как сделать мойку высокого давления своими руками? Прежде чем выяснить, как делается пеногенератор, следует разобраться с его конструкцией и принципом функционирования. Пеногенератором называется металлический резервуар или бак, ёмкость которого составляет от 20 до 100 л. В верхней части такого резервуара имеется заливная горловина, а также сливной клапан с двумя штуцерами. Один из штуцеров (входной) соединяется с компрессором, а ко второму (выходному) подключается насадка для создания пены и её нанесения (распыления) на кузов авто.

Резервуар, в зависимости от его объёма, заполняется специальным моющим раствором, количество которого составляет 2/3 ёмкости бака. Раствор представляет собой смесь 10 мл автомобильного шампуня с 1 л воды.

После заполнения бака моющим средством включается компрессор и подаётся сжатый воздух в бак. Чтобы создать пену давление воздуха должно составлять не менее 6 атмосфер. В баке под воздействием сжатого воздуха формируется пена из шампуня, которая попадает в выходной штуцер через фильтр и распылитель (пенообразователь). Распылитель расположен в насадке, через которую и подаётся пена на кузов автомобиля. Давление в баке контролируется манометром, а его уровень наполненности — специальной водоизмерительной трубкой.

Основная цель устройства — образование пены из рабочего раствора

Благодаря такому устройству, человеку не нужно контактировать с химикатом, а нанесение шампуня в виде пены способствует лучшему отмыванию грязи с кузова автомобиля. Кроме того, увеличивается скорость мойки автомобиля, которая занимает не более 15-20 минут. К ряду дополнительных преимуществ применения парогенератора также относятся:

  1. Полное отсутствие физического контакта с поверхностью кузова. Это исключает возникновение повреждений, пятен и помутнений лакокрасочного изделия.
  2. Возможность удаления грязи в труднодоступных местах.
  3. Дополнительная защита лакокрасочного покрытия благодаря формированию тонкой защитной антикоррозийной плёнки.

Однако из всех преимуществ немаловажно выделить и недостаток, который заключается в том, что парогенератор заводского изготовления стоит достаточно дорого (от 10 тысяч рублей в зависимости от ёмкости). Исходя из этого, многие домашние умельцы прибегают к изготовлению парогенераторов низкого давления. Такой подход позволяет существенно сэкономить финансы, а также получить качественный парогенератор для домашнего использования

Такой подход позволяет существенно сэкономить финансы, а также получить качественный парогенератор для домашнего использования.

Изготовление пеногена

Наименее трудоемкий метод изготовления пеногена заключается в использовании обычного садового опрыскивателя. Это приспособление берется за основу, после чего дополняется некоторыми элементами. Ранее было упомянуто, что опрыскиватель очень похож на оборудование для мойки авто, поэтому именно он идеально подходит для создания пеногенератора.

Самую простую конструкцию пеногена можно легко выполнить в домашних условиях. Мастеру придется позаботиться о наличии:

  • Опрыскивателя любого объема;
  • Двух сгонов (одна вторая дюйма);
  • Гаек для сгонов;
  • Воздушного штуцера;
  • Клапана;
  • Пенообразующей таблетки;
  • Переходника для таблетки;
  • Металлической трубки.

Пеногенератор своими руками для мойки авто из опрыскивателя выполняется по следующей схеме:

  • С основы удаляется клапан сбрасывания давления, а также штуцер для прикрепления шланга;
  • В получившиеся выемки вставляются сгоны;
  • Сгоны с обеих сторон фиксируются гайками с применением уплотняющих прокладок;
  • На любой из двух сгонов устанавливается трубка. Ее нужно устроить таким образом, дабы она не касалась донышка баллона. На этот же сгон ставится обратный клапан и штуцер;
  • На второй сгон устанавливается переходник, через него накручивается таблетка;
  • Ручной насос заглушается, так как он не нужен. В готовом пеногенераторе он будет исполнять роль крышки бака;
  • К выходному штуцеру пенообразователя подсоединяется шланг;
  • На свободный конец шланга надевается пистолет-распылитель.

Оборудование полностью готово. Следует упомянуть, что изготавливая пеногенератор для автомойки своими руками, чертежи не обязательно делать самостоятельно – можно найти их в специальной литературе, или поискать в Сети.

Эксплуатировать собственноручно изготовленный пеноген немного сложнее, нежели заводской вариант, но не настолько тяжело, чтобы отказаться от такого оборудования.

Для того чтобы вымыть автомобиль при помощи самостоятельно сделанного пеногена следует:

Наполнить две третьих части баллона моющим составом;
Присоединить компрессор и начать закачку воздуха в емкость (важно контролировать давление, чтобы оно не превышало стандарт);
После того, как откроется клапан распылителя, воздушные массы направят смесь и пропустят ее сквозь таблетку. Из пистолета выйдет качественная пена.. Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Кроме того, у мастера не будет возможности регулировать силу выходящей струи

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен. Кроме того, у мастера не будет возможности регулировать силу выходящей струи.

Существует еще один способ создать пеногенератор для мойки керхер своими руками. Он применяется не так часто, как предыдущий, однако не теряет популярность среди автомобилистов. Технология выполнения довольно проста:

  • Необходимо обзавестись канистрой, объем которой превосходит 20 л;
  • К входному соску (из латуни) от автопокрышки следует подсоединить компрессор с машины;
  • Далее нужно подсоединить шланг (длина – 6 м, диаметр – 1,6 см) к заранее подготовленному пистолету;
  • Скрепить элементы можно посредством резиновых лоскутов, хомутов и гаек.

Видео-руководство:

ВОЛЬВО XC60 2018 – Шведский покоритель сердец

Как раскоксовать маслосъемные кольца?

Как работает пеногенератор

Такую технику не удастся собрать в гаражных или домашних условиях, не понимая принцип работы устройства. Прежде чем приступить к собственноручной сборке пеногенератора, необходимо выяснить, как функционирует агрегат. Общая схема работы устройства такова:

  • Резервуар для моющей смеси заправляется водой, разбавленной с пенообразователем или автомобильным шампунем в определенных пропорциях. Горловина емкости должна быть герметично закрытой.
  • К баку подсоединяют компрессор необходимой мощности, который накачивает воздух внутрь резервуара, создавая в нем требуемое давление.
  • Когда пользователь открывает клапан пистолета, присоединенного к емкости с помощью гибкого шланга, сжатый воздух начинает выдавливать моющую смесь из бака. Состав проходит через жиклер, где происходит предварительное пенообразование.
  • Далее вспененная жидкость проходит сквозь сетку пенообразующей таблетки. На выходе из нее пена становится более мелкодисперсной, готовой к нанесению на кузов авто.
  • Готовый пенный раствор распрыскивается через форсунку пистолета на обрабатываемую поверхность. В зависимости от конструкции пеногенератора, ее напор и фронт распыления можно регулировать.

Ознакомившись с принципом действия пеногенератора, можно избежать возможных ошибок при его самостоятельном конструировании. Далее предлагаем рассмотреть несколько различных методов сборки таких устройств.

Вариант №3 – пеногенератор из пластиковой канистры

Металлические емкости, необходимые для реализации первого варианта пеногенератора, имеются не у каждого автолюбителя. В качестве недорогой альтернативы можно использовать обычную пластиковую канистру. Для сборки устройства понадобится болгарка, гаечные ключи, форсунка, компрессор, патрубки, трубопроводные фитинги и пистолет. Работы выполняются по такой схеме:

Сначала необходимо обрезать 50-сантиметровый фрагмент дюймовой трубы с помощью болгарки. Внутрь нее необходимо набить достаточное количество обыкновенной рыболовной лески с любым сечением. Этот материал будет служить пенообразователем (аналогично полиэтиленовой мочалке, которая использовалась в варианте №1).
На обоих концах трубы следует плотно зафиксировать сантехнические заглушки

Важно, чтобы эти фитинги были оснащены резьбой. На одной заглушке крепится Т-образный переходник, на другой – штуцер.
К Т-образному переходнику прикрепляются гибкие шланги с кранами.
Один вывод пеногенератора будет подключаться к емкости с моющим средством, ко второму подсоединяется трубка, идущая от компрессора.. Этот способ можно реализовать в разных вариациях

Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение

Этот способ можно реализовать в разных вариациях. Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение.

Терминология

Видов искусственной пены насчитываются сотни, а типов пеногенераторов многие десятки (без учета особенностей конструктивного исполнения). Поэтому во избежание путаницы с дальнейшим определимся с терминами:

  • Пена – мелкодисперсная система в дисперсионной среде. Попросту – жидкая, упругая, эластичная или твердая пузырчатая субстанция, в которой суммарный объем полостей пузырей как минимум в несколько раз больше, чем суммарный объем перегородок между пузырями.
  • Вспенивание – превращение исходной диспергируемой среды в пену.
  • Пенообразователь – исходная диспергируемая среда, вещество или смесь веществ, вспенивающаяся в определенных условиях.
  • Наполнитель – газ, наполняющий пузырьки пены. В пузырьках ненаполненной пены вакуум.
  • Генератор пены или пеногенератор – техническое устройство, на входы которого подаются пенообразователь и наполнитель, а из выхода выходит пена. Генератор ненаполненной пены – вакуумная камера с непрерывной откачкой, в которую поступает активный наполнитель.
  • Барботер (вспениватель) – часть пеногенератора, в которой и происходит вспенивание.
  • Активный барботер тем или иным образом взбивает пену, действуя механически, пневматически (пузырьковый барботер), либо посредством электрических, химических или электрохимических процессов.
  • Пассивный барботер – твердая химически стойкая дисперсная система, сквозь которую принудительно прокачивается золь пенообразователя в наполнителе. Вспенивание происходит за счет микротурбулентности в порах пассивного барботера.
  • Активный пенообразователь – не требует подачи наполнителя, т.к. сам вспенивается в определенных условиях (нагрев, сброс давления, добавка вспенивающего реагента и др.).
  • Кратность пены – отношение в единице ее объема совокупного объема наполнителя к таковому пенообразователя. Напр., если на создание 1 л воздушной пены ушло 1 мл пенообразователя, то ее кратность 999.

Как самостоятельно сделать пеногенератор для мойки

Пеногенератор в сборе

Рассматривая конструкцию обеих типов оборудования, можно заметить, что основным компонентом их является пенообразующая таблетка, которую вполне можно купить отдельно. А значит и изготовить пеногенератор своими руками вполне возможно.

Самый простой способ изготовления – это взять за основу обычный садовый опрыскиватель и немного его переделать. В начале упоминалось, что конструктивно пеногенератор и опрыскиватель сходны, и этот факт часто используется при создании самодельного пеногена.

Далее рассмотрим одну из простейших конструкций пеногенератора, который можно самостоятельно изготовить из подручных средств. Итак, понадобиться:

Сгоны для пеногена

Таблетка для пены в сборе

  • опрыскиватель (объем может быть разный);
  • два сгона ½ дюйма и гайки для них;
  • обратный клапан;
  • штуцер воздушный;
  • пенообразующая таблетка и переходник для нее;
  • металлическая трубка.

Имея все это, можно приступать к переделке:

  1. Срезаем с опрыскивателя клапан сброса давления и штуцер для подсоединения шланга.
  2. В полученные отверстия вставляем сгоны и фиксируем их гайками с двух сторон и используя уплотнительные прокладки.
  3. На один из сгонов устанавливаем трубку (чтобы она чуть не доставала до дна емкости), обратный клапан и воздушный штуцер.
  4. На второй сгон через переходник накручиваем пенообразующую таблетку.
  5. Ручной насос накачки давления опрыскивателя необходимо полностью заглушить, поскольку он не понадобится, и будет выполнять только роль крышки бачка.

Видео: Пеногенератор своими руками

Остается только подсоединить шланг к выходному штуцеру таблетки, на второй конец которого надеть садовый пистолет-распрыскиватель. На этом можно считать изделие готовым.

Работать с ним не так удобно, как с заводским оборудованием, но вполне приемлемо. Чтобы помыть машину необходимо:

заправить емкость моющим раствором (на 2/3);
подсоединить компрессор и закачать воздух в баллон (важно проследить за давлением и не превышать допустимые нормы);
после открытия клапана распылителя воздух выдавит раствор, продавит его через таблетку, и на выходе из пистолета получим пену вполне приемлемого качества;

Из неудобств самодельного пеногенератора можно отметить надобность в периодической подкачке давления, поскольку регулятором самоделка не оборудована, а также невозможность отрегулировать выходящую струю.

Но описанную конструкцию можно всегда доработать, установив дополнительно оборудование, чтобы устранить недостатки и повысить удобство работы с пеногенератором.

В данной статье описывается особенности их конструкций, как изготовить его для мойки, как сделать насадку.

Мойка автомобилей имеет ряд особенностей, главное не повредить лакокрасочную конструкцию автомобиля. На современных авто мойках имеются не очень качественные пистолеты, которые не очень хорошо отмывают машину часто ломаются. Гели превращают в пену с помощью этого прибора или дозаторов. Помыть машину таким способом можно и дома. Стоит сделать такое приспособление самому.

Принцип работы пеногенератора

Пеногенератор своими руками

Принцип работы пеногенератора очень прост:

  1. Мойщик заправляет баллон раствором воды и пенообразователя (моющего средства). Затем горловина плотно закрывается, что обеспечивает герметичность емкости.
  2. Подсоединяется компрессор и накачивается воздух до требуемого давления.
  3. При открытии клапана пистолета, воздух начинает через жиклер выдавливать раствор, где и происходит первичное пенообразование.
  4. Двигаясь на высокой скорости вспененный раствор ударяется в сетку пенообразующей таблетки и, проходя ее, разделяется, что сопровождается образованием мелкодисперсной пены.
  5. Готовая пена подается на пистолет и далее через форсунку эта струя подается на поверхность кузова.
  6. При надобности мойщик может произвести регулировку подачи на пистолете (сделать фронт распыления более широким, повысить скорость вылета струи).

Примечательно, что примерно по такому принципу работает еще одно оборудование для бесконтактной мойки – спреер. Но в отличие от пеногенератора на выходе из пистолета у него образуется эмульсия, у которой моющий эффект ниже чем у пены.

Отличие между ними сводится к разным используемым пистолетам для нанесения. Эмульсия – несколько иное состояние жидкости чем пена, поэтому для ее распыления нужна форсунка с увеличенным отверстием. К тому же у спреера невозможно отрегулировать параметры подачи эмульсии, то есть на пистолете нет никаких регулировочных элементов. Указанные нюансы помогут легко отличить пеногенератор от спреера.

Основными достоинствами пеногенератора являются:

  • экономичность расхода моющего средства;
  • получаемая на выходе пена обладает отличной моющей функцией;
  • возможность регулировки подачи струи;

Основных же недостатков у этого оборудования два – большие габаритные размеры и надобность в подключении компрессора. Из этих качеств пеногенератор считается оборудованием для профессиональных автомоек, не очень подходящим для домашнего использования.

Принцип работы и конструкция пеногенератора

Перед тем, как воплотить в жизнь какой-либо технический проект, необходимо в первую очередь ознакомиться с конструктивными особенностями изделия и усвоить принцип его работы. Такой подход во многом упростит решение различных конструктивных задач на протяжении всего процесса реализации представленного проекта.

Рассмотрим принцип работы самой обыкновенной пеногенераторной установки. В этом нет ничего сложного. Итак, суть его работы заключается в следующем:

  • специальная емкость заполняется раствором из воды и моющего реагента;
  • емкость, после заполнения раствором, герметизируется;
  • в герметичную емкость подается сжатый воздух, вплоть до достижения установленного значения давления;
  • при нажатии на курок моющего пистолета, сжатый воздух выдавливает раствор с моющим реагентом;
  • проходя через сетчатый дефлектор пенообразующей таблетки, раствор переходит в дисперсное состояние, что способствует выделению большого объема пены;
  • пена подается через жиклер моющего пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомашины.

Процесс работы пенообразователя позволяет создать четкое представление об основных узлах данного агрегата. Таким образом, можно сделать вывод, что любая установка подобного рода состоит из неотъемлемых рабочих элементов. А именно:

  • высокопрочная емкость/баллон;
  • указатель давления;
  • шланги;
  • фитинги;
  • редукционный клапан;
  • пенная таблетка.

Все указанные составные части легкодоступны и могут быть подобраны в самых разнообразных вариациях. Стоит отметить, что кроме представленных комплектующих, необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
