Что такое КНС?

КНС – это канализационная насосная станция, которая осуществляет перекачку стоков с определенной глубины или труднодоступных мест к очистным сооружениям с целью последующей их обработки (очистки). Оборудование имеет простое устройство, но тем не менее оно нуждается в техническом обслуживании. Необходимость возникает, так как основа агрегата – насосы, которые имеют определенный ресурс службы и производительность.

Важно! Именно технические параметры насосов и определяют частоту и объем технического обслуживания. Если точнее, то пропускная способность и емкость илового отстойника

Помните, пренебрегая техническим обслуживанием, рискуете получить преждевременную поломку насос, в результате чего могут возникнуть загрязнения. Они в свою очередь влекут за собой экологические проблемы и дополнительные финансовые затраты.

Следить за работоспособностью очень важно, ведь только в этом случае удастся оценить все преимущества использования, а именно:

• Экономия площади для размещения оборудования. Современные КНС достаточно компактные.
• Экономия электроэнергии. Напор перекачки стабильный, а энергии потребляется в разы меньше.
• Техобслуживание предельно простое и не дорогое.

Как работает станция

Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию — таков принцип работы любой канализационной насосной станции.

Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.

Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.

Как рассчитать приемный объем

Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:

1. Расход воды.
2. Определение суточного графика поступления стока.
3. Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
4. Определите минимальное и среднее значение.
5. Определите напор.

И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.

Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.

Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.

Установка, пуск и наладка – как это происходит

Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.

Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.

Следующий этап — подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.

Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.

Смотрите видео, установка и сборка:

https://www.youtube.com/watch

Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми — один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.

После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.

Обслуживание КНС

Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.

Насосные станции общесплавной канализации

Если насосная станция общесплавной канализации используется для спуска ливневых вод и производственно-бытовых отходов, предусматриваются две группы насосов. Одна используется для перекачки производственно-бытовых стоков при отсутствии осадков, вторая – для перекачки всех общего стока при поступлении ливневых сточных вод.

Приемные резервуары для насосных станций данного типа могут быть одно- или двухсекционными. Конкретный вариант устройства приемных резервуаров определяется на основании технико-экономических расчетов.
Для перекачки общего стока общесплавной канализации в период дождя могут использоваться осевые насосы, а для перекачки сточных вод при отсутствии осадков – насосы других типов.

Проектом общесплавной канализации часто предусматривается устройство ливнеспуска возле насосной станции. Отвод ливневых стоков в водоем может осуществляться самотеком. Если данный вариант не возможен, то в качестве ливнеспуска используется резервуар насосной станции, а для откачки ливневых стоков в ливнеотвод используются специальные насосы.

Как происходит процесс установки канализационной насосной станции

При монтаже стоит учитывать:

1. Станция должна быть удалена от жилого дома не менее, чем на 20 метров.
2. Станция размещается на бетонный фундамент.
3. Для уплотнения установки используйте грунт с частицами от 3 миллиметров. Трамбуйте слои каждые полметра.

Готовим котлован для накопительного бака. При размещении бака нужно учитывать, что он должен быть выше земли минимум на 100 сантиметров. В котловане также необходимо сделать песчаную подушку около 1.5 метров. Погружаем накопительный бак и подключаем комуникации. Засыпаем грунт трамбуя его.

Следующий этап — установка поплавков на определённый уровень. Первый поплавок крепится на высоте до 30 см. Остальные поплавки крепятся с шагом 1.5 метров.

Любая канализационная насосная система предназначена для работы на длительный период. Для того чтобы станция работала без перебоев и не было непредвиденных поломок нужна своевременная проверка. При работе станции происходит износ оборудования, воздействие агрессивной среды перекачиваемых стоков.

Учитывая нагрузки, которым подвергается станция необходимо периодически проводить обслуживание КНС. Старайтесь каждый месяц проверять работу установки, проводить очистку. Кроме этого, нужно проводить плановую проверку оборудования.

Этим занимаются службы, которые обслуживают канализационный насосные станции. Перед тем как делать демонтаж оборудования, его нужно обесточить и дождаться, чтобы детали остыли. При работе нужно помнить про технику безопасности и следовать рекомендациям.

Проверка станции включает следующие этапы:

1. Внешний осмотр оборудования и проверка насосов.
2. Очистка насосов. Для чистки насосного оборудования используйте проточную воду и щетки. Не используйте агрессивные моющие средства. Следите за тем, чтобы вода не попала на рабочий блок управления.
3. Разборка насосных систем, для более тщательного осмотра и обратный монтаж.
4. Обязательная проверка улавливателя крупного мусора.
5. Контроль работы системы.
6. Смазка оборудования, замена непригодных для работы деталей, если есть необходимость, затягивание крепежных систем.

Любое плановое обслуживание – это профилактические работы для исключения поломок в будущем. Пренебрегая техническим обслуживанием станции, вы рискуете получить преждевременную поломку оборудования.

Определение параметров резервуара при расчете канализационной насосной станции

Для расчета емкости накопителя канализационной насосной станции основное значение имеют два параметра – это гидравлическая составляющая и количество запусков установленных агрегатов. Объем накопительной емкости складывается из двух величин. Первая из них – это минимально допустимая емкость приемника, вторая – эффективный размер накопительного резервуара. Количество запусков агрегатов за час не может быть больше значения, определенного техническими условиями. Число запусков регламентируется конструкторами при проектировании оборудования.

Эффективная емкость накопителя, которая принимается равной разности в уровне жидкости между запуском и остановкой агрегата, должна соответствовать параметрам насосного оборудования. То есть для откачки стоков из резервуара насос должен запускаться определенное количество раз, не превышающее заявленные характеристики. Интервал работы насосного оборудования рассчитывается как сумма времени заполнения и опустошения накопительной емкости.

Плановое обслуживание

Его требуется осуществлять для поддержания оборудования в исправном состоянии и обеспечения его бесперебойной, надежной работы. Плановое обслуживание помогает:

• Выявить неисправности.
• Снижает риск возникновения поломок.
• Продлевает срок службы оборудования.

В результате владелец КНС с меньшей вероятностью будет тратить средства на непредвиденные поломки.

Подобное техническое обслуживание – профилактическое, ведь не допускает поломки в будущем.

Плановые работы отличаются сложностью, ведь нужно не найти поломку и исправить ее, а не допустить ее возникновения. То есть необходимо провести огромный объем работ по демонтажу, диагностике, регулировке, смазке и обратной установке.

Также в ходе планового ТО проводятся такие работы:

1. Комплексная очистка. В ходе ее происходит удаление мелкого и крупного мусора, откачка ила, удаление других отложений, в том числе грязевых. Если не проводить такую механическую очистку оборудование очень быстро износиться и выйдет из строя.
2. Осмотр насоса и остальных металлических элементов на предмет коррозии. При обнаружении очагов производиться их обработка специальными составами, для исключения распространения на большие площади.
3. Осмотр трубных соединений, проверка уплотнителей.
4. Электротехнические работы: проверка правильности работы датчиков, состояние токопроводящих обмоток.

Унитаз на миллион пассажиров

Идея реконструкции систем канализования аэропортов с использованием аварийно-регулирующих резервуаров.

При разработке концепции инженерного обеспечения сектора Шереметьево-2 специалисты нашего предприятия не обошли стороной современную технологию реконструкции существующих КНС путем строительства регулирующей емкости нового типа. Регулирование стока для объектов транспортной инфраструктуры имеет колоссальное значение, т.к.,согласно СНИП, в аэропортах Коэффициент неравномерности канализациооного стока составляет 3. Специалисты понимают к чему это приводит. Расчеты всей системы транспортирования и утилизации производятся на пиковую нагрузку. Мощность насосов, диаметры трубопроводов возрастают в РАЗЫ по сравнению со средним значением.

На практике все становится еще хуже. Если до коэффициента неравномерности 3 все-таки далеко. А за последние годы в крупных аэропортах работа всех подразделений и служб не прекращается круглые сутки. То получается, что выбор оборудования и расчет систем транспортирования стока привел к существенному «перебору». Выход один – сглаживание нагрузки. Эту проблему решает АРР.

Так, для увеличения эксплуатационной производительности КНС-5 аэропорта Шереметьево  на 1000 метров куб. в сутки т.е. на 30 процентов достаточно просто перестроить существующий аварийный резервуар в аварийно-регулирующий. В противном случае потребовалось бы переложить с увеличением диаметра отводящие напорные трубопроводы протяженностью 8 км , заменить насосы с увеличением потребляемой мощности и системой автоматизации.

«Напор в напор»

 Наружные инженерные сети офисного комплекса ОАО АЭРОФЛОТ-РА.

Технологическое присоединение напорных водоводов от проектируемой КНС к  напорным водоводам  головной КНС ОАО «Международный Аэропорт Шереметьево» (КНС-5).

Нашей проектной организацией выполнен гидравлический расчет вариантов присоединения проектируемой КНС к существующим сетям и сооружениям.

Благодаря проведенному инженерному расчету доказана возможность присоединения напорных водоводов д.160 от проектируемой КНС офисного комплекса с производительностью 0.1 тыс. метров куб./сут. Напрямую через камеру присоединения в существующие водоводы д.400.

Отменено строительство водоводов от проектируемой КНС до КНС-5 включая 1600 м.п. трассы в две трубы и закрытый переход через р.Клязьма. Вместо этого построено 120 м.п. трассы и камера переключения. Камера переключения является также секционирующей для водоводов от головной КНС-5 до колодца гасителя. Проектным решением предлагалось построить 4 секционирующие камеры для повышения надежности работы водоводов.

В расчете рассмотрены варианты присоединения напорных водоводов от проектируемой КНС в водоводы от КНС-5 в двух различных точках. Первый вариант – присоединение в ближайшей точке. Второй – присоединение в диктующей точке напорных водоводов.

Первый вариант подключения характеризуется минимальной стоимостью строительства.

Второй вариант за счет строительства камеры переключения в диктующей точке увеличивает эксплуатационную производительность КНС-5 на 1000 метров куб./сут. Это позволяет иметь для КНС-5 нормативный резерв по водоводам. То есть при аварии на одном из водоводов в любом месте, всегда будет обеспечена работа водоводов по схеме: половина трассы в два водовода/половина в один водовод.

В результате проведенной работы достигнута экономия капитальных вложений порядка 80%.

Кроме того, увеличена надежность работы всей системы и ее эксплуатационная производительность.

В работе также показана перспектива развития системы водоотведения ОАО «МАШ» предусматривающая реконструкцию КНС-5 со строительством Аварийно-Регулирующего Резервуара. Такая реконструкция может повысить производительность системы еще на 1000 метров куб. в сутки. Надежность работы возрастет несомненно. Эксплуатационные затраты будут снижены за счет выбора постоянного экономного режима работы насосов КНС-5.

При заказе услуг по расчету и проектированию КНС рекомендуем обратить внимание на нашу услугу авторского надзора. При её заказе мы, как авторы проекта, проследим за соблюдением всех требований проекта строительной организацией

Как устроены канализационные насосные станции SFA SANICUBIC

Любая насосная станция от SFA оснащена одним или двумя мощными моторами. Все отходы поступают в отсек с режущими ножами, которые быстро и эффективно измельчают их. Затем насос перекачивает все стоки в канализацию. Специальные клапаны препятствуют попаданию стоков обратно в насос и полностью исключают возможность фонтанирования канализации из унитаза (или унитазов) при затоплении. Также все станции оборудованы необходимыми отводами для создания трасс различной протяженности и конфигурации. Если вы хотите выбрать ту или другую модель насосной станции, то стоит предварительно рассчитать предполагаемую нагрузку на нее, примерные объемы стоков.

Любая насосная станция от SFA надежна, долговечна, безопасна. Эти приборы имеют международные сертификаты качества. Создать с ними максимально комфортные условия дома или на работе можно быстро и легко. Проверьте это сами!

SFA — это качество каждой детали и большой срок службы.Французская компания работает уже более 60 лет и на данный момент занимает лидирующие позиции в своей сфере.

Основные преимущества фекальных насосов SFA с измельчителем:

• Тишина работы (серия Silence)Можно устанавливать в любом частном помещении, на даче или в офисе.
• Угольный фильтрПредотвращает любые запахи
• Мембранный способ срабатыванияМембрана автоматически включает насос на откачивание до необходимого уровня. Данная особенность сильно отличает насосы SFA от некоторых иных производителей, потому что другие производители зачастую активируют насос на определенное время, например, 10 секунд. Но, согласитесь, вам совсем не хочется слышать шум насоса 10 секунд, если на откачивание нужно в 3-5 раз меньше времени!
• Автоматическая блокировка вентиляционного отверстия при увеличении уровня стоков выше критического. Данная функция не требует подключения электричества и позволяет полностью вакуумизировать насос до момента начала откачивания. Это означает, что, если у вас отключилось электричество, вода из насоса не выльется. Потопа НЕ будет!

Особенности устройства производственно-дождевой канализации.

При проектировании устройств, производственно-дождевой канализации иногда оказывается целесообразно устройство приемного резервуара, состоящим из двух отделений. Первое отделение имеет небольшой объем. Оно работает на прием производственных стоков в сухую погоду. Минимальная емкость этого резервуара должна быть рассчитана на прием 8-минутного притока. При выпадении значительных осадков поступающие ливневые стоки переполняют этот резервуар и через устройство перелива попадают в второго отделение (резервуар большого объема). Этот резервуар предназначен для регулировки стока поступающих дождевых вод.

Преимущества двухсекционного резервуара: небольшой объем производственных стоков не разливается по всему объему большого резервуара. При анализе вариантов стоит иметь в виду, что данное техническое решение имеет преимущество перед схемой с одним резервуаром только при наличии в производственных стоках отстаиваемых взвешенных частиц.
Защита насосов от крупных механических частиц.

Обязательным элементом устройства насосной станции ливневых стоков является устройство защиты ее насосов от крупных твердых механических частиц, поступающих с потоком воды. С этой целью перед сливом в приемный резервуар устанавливают защитные решетки. Размер ячеек в решетке принимается равным 50-60 мм. Суммарная площадь отверстий защитных решеток, стоящих на пути потока должна в три раза превышать поперечное сечение трубы подводящего коллектора. В эксплуатации необходим постоянный надзор за защитными решетками и регулярная их очистка. Наиболее оптимальный вариант – устройство автоматической очистки защитных решеток с запуском очищающих граблей при прохождении потока ливневых стоков через решетку.

Обычно проектом предусматривается размещение приемных резервуаров в общем здании насосной станции. Если требуется значительное регулирование стока перед перекачкой и планируется устройство приемных резервуаров больших размеров, они выносятся в отдельное сооружение.

Виды и особенности канализационных насосов

Основа КНС – это ее насосное оборудование, именно оно перекачивает бытовые стоки из сантехнических приборов в септик, ливневые воды и отходы в напорный трубопровод. Чтобы агрегаты справлялись со своими функциями, необходимо правильно выбрать вид канализационного насоса, мощность, особенности управления, учесть температуру перекачиваемых стоков. Различают три основных вида оборудования:

1. Погружные.
2. Консольные.
3. Самовсасывающие.

Погружной насос

Погружные фекальные насосы – оптимальный выбор для КНС. Агрегат устанавливается на дне резервуара и функционирует в погруженном состоянии. С помощью насоса для канализации в частном доме можно откачивать воду из подвала или септика. Учитывая особые условия работы, корпус оборудования изготавливается из чугуна или нержавеющей стали, эти материалы устойчивы к агрессивной среде. Монтажа насоса происходит просто: на дне устанавливается патрубок, а агрегат при опускании по направляющим под собственным весом стыкуется с ним. Работа оборудование контролируется автоматикой в виде поплавкового выключателя.

Используется два вида насосов: фекальный и дренажный. Первый рассчитан на воду без крупных частиц, а второй работает без ограничений. Дело в его конструкции — со стороны патрубка в насос устанавливается режущий элемент, который способен измельчить фекальные массы, бумагу и другой мусор. Максимальная глубина погружения агрегата зависит от производителя, обычно она составляет 7-8 метров. Оборудование может перекачивать загрязненную жидкость с различными примесями диаметром больше 35 мм. Преимущества погружного типа:

• простота обслуживания и эксплуатации;
• надежность и долговечность;
• универсальность;
• способность функционировать при низких температурах.

Погружной насос

Консольный насос

Агрегат предполагает сухую установку и используется в промышленных КНС. Перед установкой оборудования необходим монтаж отдельного фундамента и подведение трубопровода. Доступ к насосам ничем не ограничен, их легко обслуживать и ремонтировать. Достоинства агрегата:

• возможность варьировать производительность при изменении мощности электродвигателя и других деталей конструкции;
• надежность;
• простота технического обслуживания.

Самовсасывающий насос

Оборудование предназначено для перекачивания сильно загрязненных стоков. Значительный диаметр патрубка позволяет избежать засорения. Устройство используется для установки на коммунальных и промышленных станциях. Преимущества насоса:

• способен функционировать при отрицательной температуре при монтаже нагревательного элемента;
• имеет удобную конструкцию электродвигателя с фланцевым креплением;
• прокачивает стоки с крупными фракциями;
• двойное механическое уплотнение обеспечивает высокую герметичность.

Helyx

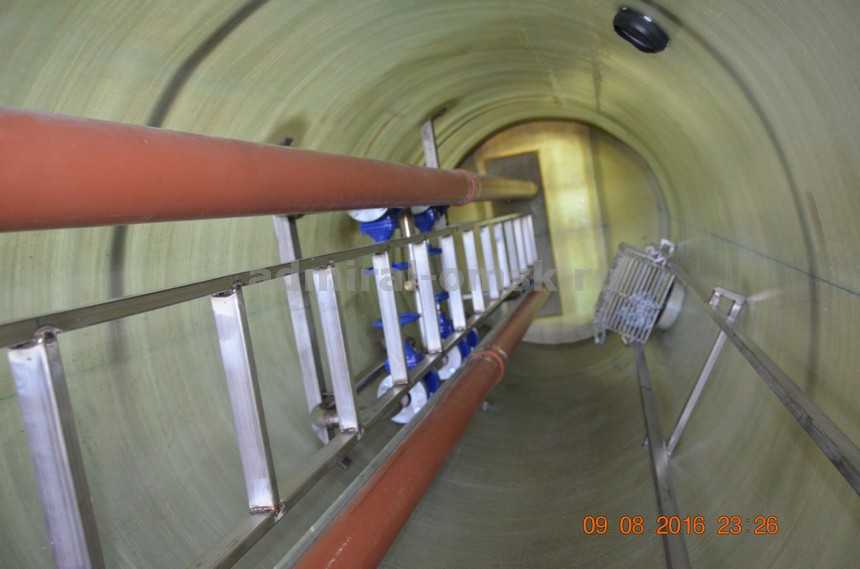

Комплектные станции

Вертикальные и горизонтальные станции. Шире представлен ассортимент вертикальных емкостей, т.к. они более востребованы заказчиками. Горизонтальные модели используются при неравномерном поступлении стоков во избежание преждевременного износа насосов. Размеры типовых моделей составляют от 1×4 м до 4,2×10 м. Применяются для транспортировки хозяйственно-бытовых, дренажных, ливневых и промышленных сточных вод. Срок службы превышает 50 лет.

С погружными насосами и сухого исполнения. Системы с погружными насосами рекомендуются для снижения габаритов станции, снижения шума и вибраций от работы насосных агрегатов. Однако при большой производительности для оперативного обслуживания КНС рекомендуют использовать насосы сухого исполнения, которые находятся в сухом отсеке станции.

Большого размера. Разрабатываются для крупных промышленных предприятий. Емкости таких станций имеют диаметр от 6 до 30 м. Готовое изделие представляет собой сборный резервуар, оснащаемый насосами производительностью от 1 до 10000 м³ и напором до 100 м.

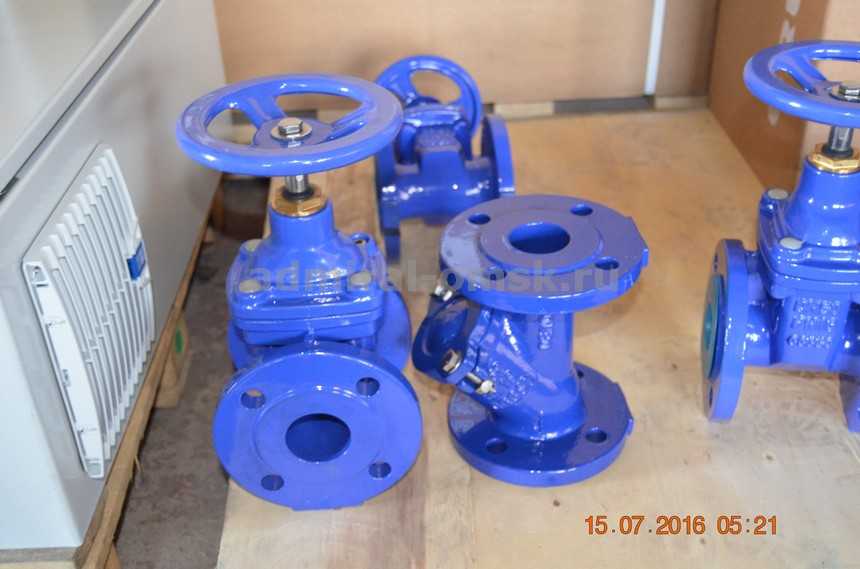

Все вышеперечисленные варианты оснащаются насосами с требуемыми техническими характеристиками (выбор согласовывается с заказчиком), а также всем необходимым для их работы и обслуживания. Как таковые, готовые решения в сборе производителем не указаны, поэтому ниже приводим технические характеристики и стоимость корпусов.

География поставок: производитель поставляет товары по Тверской и Ленинградской области. Дилеры находятся в Москве и других крупных городах. Возможна доставка по стране на отдельных условиях.

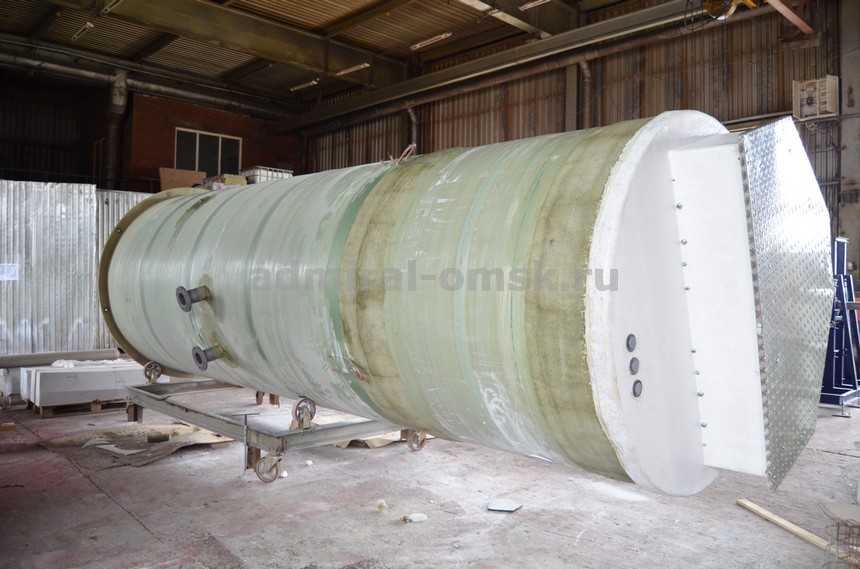

Характеристики корпусов станций Helyx

	Емкости без обвязки
Особенности	Прочные стеклопластиковые емкости, которые могут быть дополнительно утеплены. Предназначены для работы со стоками любого типа, при содержании агрессивных химических сред в составе композита предусматривают специальные добавки.
Размеры корпуса, м	Диаметр: 1, 1.2, 1.4, 1.5, 1.6, 1.8, 2, 2.3, 2.5, 3, 3.2, 3.6, 4.2, а также от 6 до 30 м.Высота: 4, 5, 6, 7, 8, 9, 10.
Материал корпуса	Стеклопластик
Расход, м³/ч	1-10 000
Напор, м	5-100
Количество насосов, шт.	по проекту
Цена, руб.	140 400 — 3 850 000

Посмотреть рекламный ролик о продукции Helyx:

Определение глубины накопителя при расчете канализационной насосной станции

Для расчета параметров приемника канализационной насосной станции, а именно его глубины, используются следующие параметры:

1. Уровень жидкости, определяющий момент остановки агрегата.
2. Разность между уровнями запуска и остановки агрегата.
3. Величина уровня тревоги, которая должна быть не меньше 0,15 метра.
4. Расстояние от коллектора самотека до уровня поверхности.

Все расчетные параметры определяются в метрах. Глубина накопителя равняется сумме указанных параметров. Все вычисления должны производиться в соответствии с действующими нормативными документами. При вычислении объемов поступающей жидкости и ее распределения в течение определенных промежутков времени, разработчики ориентируются на потребности жилых комплексов и производственных предприятий, подключенных к системе канализации. Исходя из данных графиков, определяется мощность насосного оборудования. Как правило, поставщики насосного оборудования предоставляют необходимые технические данные, схемы и расчеты параметров насосных агрегатов.

Погружные насосы от ведущих производителей

При изготовлении канализационных насосных станций мы используем надежные и качественные импортные погружные насосы. Монтаж производится с применением направляющих труб. Таким образом насосы устанавливается на закрепленном на дне напорном патрубке. Подобный способ удобен тем, что исключает необходимость выполнения работ со спуском вниз.

При выборе насоса для станции мы произведем все необходимые расчеты гидравлических напорных систем. Таким образом будет обеспечена максимальная производительность оборудования. Этот шаг важен, так как увеличение КПД насоса всего на 1 % за жизненный цикл обеспечивает экономию в десятки тысяч рублей.
