Как подключить ванну к канализации своими руками

Какие трубы понадобятся для подключения ванны к канализации ↑

Как подключить ванну к канализации, с помощью каких труб? Специалисты советуют следующее:

  • Чтобы присоединить ванну к канализационной трубе, следует приобрести специальный сифон. Это устройство снабжено приспособлениями, предназначенными для герметичного присоединения сантехники к сливу.
  •  Гофрированные трубы можно использовать только в случае крайней необходимости. Такое соединение ванны с канализацией неидеально по следующим причинам: складки задерживают мусор и в результате накапливаются загрязнения, чистить такие трубы очень сложно, а в процессе эксплуатации они оказывают повышенное гидравлическое сопротивление.

Гофрированную трубу для присоединения ванны к канализации следует использовать в крайнем случае

Подсоединение ванны к канализации будет правильным, если выпуск сифона будет располагаться выше канализационной трубы. Высотный перепад должен обеспечивать быстрый и беспрепятственный сток воды. Нарушение этого правила приведет к застаиванию воды и засорам.

Систему нужно периодически чистить. Для доступа к сифону следует приобрести ревизионный люк и установить его на экран.

Доступ к сифону обеспечит ревизионный люк

Трубы для подвода канализации к ванне выбирают по следующему принципу:

  • монтаж канализации в ванной желательно выполнять жесткими пластиковыми трубами, даже если придется использовать несколько коленных элементов;
  • если канализация в ванной имеет сложную конфигурацию и не состыковывается с выпуском сифона, придется применить гофру.

Правильный выбор сифона – залог надежности системыТрубы для подсоединения сифона к канализационной трубе могут быть такими:

  • из гибкого гладкого (диаметр труб – 40 мм) или из жесткого пластика;
  •  если канализация выполнена трубами диаметром 50 мм, необходимо использовать специальный резиновый переходник 50/40 мм;
  • если канализация в ванной комнате из чугуна, потребуется переходник 73/40 мм.

Монтажное положение ванны

Установка кухонной раковины

Кухонные мойки также отличаются друг от друга по типу:

  • Накладные, то есть монтируются сверху на тумбу;
  • Врезные, врезаемые в столешницу;
  • Встраиваемые, встроенные в или непосредственно размещенные под столешницей.

Монтаж моек последнего типа стоит доверить профессионалам, поскольку они зачастую представляют собой одно целое со столешницей.

Монтаж накладной мойки

Монтаж накладной мойки осуществляется непосредственно на кухонную тумбу подходящего размера. Торцы раковины располагаются при этом по периметру тумбы. Для начала стоит примерить мойку и произвести разметку монтажных отверстий, в торец тумбы вкручиваем саморезы, на которые и будет крепиться кухонная мойка. Предварительно не ней стоит закрепить смеситель и сифон, которые после установки останется только подключить. При монтаже не забывайте про уплотнительные прокладки, располагающиеся между столешницей и корпусом мойки. Они играют роль герметизирующего материала для предотвращения подтекания под мойку.

Монтаж врезной мойки

Сегодня встречаются кухонные мойки с двумя чашами. Их установка производится точно так же, как и обычных. Однако понадобится специальный сифон с двумя выводами. Для врезной раковины необходимо вырезать отверстие подходящего размера

Обратите внимание, от переднего края столешницы стоит отступить не менее 6 см, от заднего не менее 4 см. К столешнице прикладываем мойку и делаем разметку, для этого обводим мойку, от получившегося контура отступаем 12 мм, именно по второй линии и будет производиться рез

Используем электролобзик. Торец пропила промазывается герметиком, это убережет столешницу от влаги и дальнейшего разбухания. К мойке крепится сифон, подсоединяется смеситель и подводка воды. Ко дну крепятся специальные фиксирующие лапки. После этого вся конструкция устанавливается на место, к трубам подсоединяются подводка, подключается сифон. Всё, можно проверять качество работ.

Подключение к водопроводу


Схема присоединения с переливом к ванне

При подсоединении ванны к водопроводу (фото 1-2) необходимо:

  • установление запорного крана перед фитингами, который нужен для того, чтобы перекрывать воду для ремонта или замены смесителя;
  • присоединение эксцентриков к фитингам;
  • прокладывание между ними ФУМ-ленты, чтобы не было протеканий;
  • надевание декоративных насадок на эксцентрики;
  • наложение прокладок или ФУМ-ленты на резьбу смесителя;
  • прикручивание смесителя к эксцентрикам;
  • прикручивание смесителя (осуществлять с обеих сторон для равномерного уплотнения прокладок).

Если смеситель прилагается к купленной ванне, следует учесть, что допускаемый уровень труб будет ниже, чем уровень ванны. Поэтому при подключении его к ванне используется армированный шланг. Он очень пластичный. Не нужно выравнивания концов труб. Главное, чтобы сам армированный шланг был длиннее расстояния между ванной и концом трубы.

Описание работы по установке ванны

На вопросе установки чаши ванны заостряется внимание. Необходимо правильно установить ее высоту, чтобы она позволила подсоединить сифон

Важно правильно рассчитать место крепления смесителя. Подключение ванны к канализации и установка смесителя выполняются одновременно

  • Определяется нужное расстояние от дна чаши до пола. Необходимо учесть высоту выхода трубы канализации. Чем больше будет задана высота ванны, тем удобнее будет подключение сифона. Не будет задевать поверхность пола, отводящая труба.
  • Между трубой и сливом канализации должно быть расстояние не меньше 4-6 см. Необходимо обеспечить наклон трубы от сифона по направлению к сливному отверстию канализации. Чем больше будет погружение сифона в канализацию, тем больше гарантии отсутствия неприятных запахов. Специалисты советуют делать расстояние от нижней части ванны до отверстия канализации от 15 до 25 см.
  • Чаша устанавливается и фиксируется в заданном положении.

Разметка крепления

Разметка мест крепежа на стене производится следующим образом: для точного просверливания необходимых отверстий для произведения креплений нужно приложить к стене раковину, совмещая верхний уровень раковины с отмеченной линией и через крепежные отверстия, находящиеся в чаше, выполнить отметку их на стене. Выполнение действий по отметке крепежных отверстий своими руками осуществлять лучше вдвоем. Другое дело если используется раковина, тюльпан или установленная в столешницу, поставив чашу на подножку и пододвинув к стене можно спокойно произвести отметку.


Подготовка места крепления


Сверяем по уровню

Как подготовиться к работе

Перед тем, как провести канализацию в ванной нужно будет хорошо подготовиться. На этом этапе нужно будет заняться составлением схемы разводки с соблюдением масштаба. Необходимо на схеме обозначить все элементы сантехники (ванна, стиральная машина, душевая кабина, умывальник и пр.), а также наметить положение труб с указанием размеров (диаметра труб, длины труб) и мест расположения фитингов.

Материалы, которые потребуются для проведения работ

Для прокладки канализации в ванной потребуется:

  • Трубы пластиковые диаметром 50 мм для организации отвода от умывальника, ванны и других предметов сантехники (кроме унитаза);
  • Труба пластиковая диаметром 100 мм для организации отвода от унитаза;
  • Фитинги для соединения труб, изменения направления трубопроводов и подключения отдельных ветвей к общей системе. Ассортимент и набор фитингов определяется в зависимости от схемы разводки;

  • Компенсатор для стояка канализации;
  • Герметик силиконовый;
  • Раствор цементный.

Какие трубы стоит выбрать

При проведении ремонта по замене труб канализации, в большинстве случаев, предпочитают использовать пластиковые трубы. Как правило, это поливинилхлоридные или полипропиленовые трубы. Последние предпочтительнее, так как они способны выдерживать более высокую температуру, а это необходимо для организации отвода от стиральной машины.

Согласно стандарту ISO 3633, трубы пластиковые делятся на классы:

  • Класс A – тонкостенные трубы. Этот вариант хорошо подходит для монтажа вентиляции, для канализационных систем использовать не рекомендуется;
  • Класс B – более надежные и прочные трубы, которые хорошо подходят для монтажа канализационной системы в ванной. Но стоят они дороже, чем тонкостенные модели.

Вспомогательные элементы для подключения к канализации

Схема, как подключить ванну к канализации, нуждается в сифоне и еще некоторых дополнительных деталях. Необходимо запастись:

  • канализационной трубой, поворотом (по необходимости);
  • пластиковой жесткой трубой для развода из ванны в канализацию. Если места недостаточно, заменить на гофрированную. Стандартный размер диаметра канализационной трубы – 40 мм;
  • переходник для пластика гибкий;
  • понадобится гофрированная муфта из резины 50х40 мм, чтобы соединить трубы из пластика, если диаметр трубы канализации отличается от диаметра трубы слива чаши ванны;
  • в квартире, где стояк из чугуна нужен переходник 73х40 мм, также из чугуна;
  • лента ФУМ;
  • для смазывания резиновых прокладок используется силикон;
  • влагоустойчивый герметик;
  • прокладки в наборе;
  • острый строительный нож.

Автоматическое устройство слива

Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.

Слив — автомат

Предусмотренный фиксатор клапана позволяет сохранить его положение. Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:

  1. Управление сливом осуществляется ногами.
  2. Видимая часть обладает компактным размером.
  3. Наличие большого ассортимента кнопок.

Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.

Выбор разводки труб

Сантехнические приборы подключаются последовательно или посредством коллектора.

Чтобы выбрать подходящий вариант, необходимо учесть:

  • количество точек забора воды;
  • способ прокладки проводника;
  • безопасность системы;
  • нагрузку на конструкцию;
  • целесообразность применения тех или иных материалов и др.

Если работы проводятся в частном доме и выбран первый способ подключения, то в сантехническую систему должен быть вмонтирован насос, который обеспечит постоянную циркуляцию воды и предотвратит температурные потери на линии.

Последовательный тип

Такой вид соединения приборов применяется, если санузел один, а точек потребления несколько (2-5). В этом случае от стояков в ванной трубы ведутся к ближайшему месту забора воды, от него к следующему и т.д.

При этой простой и понятной схеме подключения вы экономите на материалах и монтаже. Но напор воды может ослабевать при одновременном включении приборов. И если потребуется отремонтировать один из них, придется отключить всю систему.

При последовательном подключении важно следить за давлением. Для его поддержания на должном уровне в точках стыковки (каждая оборудуется тройником) устанавливаются трубы большего диаметра

На случай аварии ниже мест крепления элементов ставятся дополнительные краны.

При монтаже следят, чтобы все отводы соединялись между собой не круто (под прямым углом), а более плавно. Горячая и холодная магистрали должны идти параллельно друг другу. Для последовательного соединения важна высокая герметичность, поэтому в конструкции не стоит включать гибкую проводку.

Коллекторная система

При подключении сантехники к общему распределителю вод каждому прибору соответствует отдельный вывод с запорным краном.

Поэтому любое устройство легко отсоединяется и ремонтируется, не мешая функционировать остальным. Еще можно временно сокращать напор воды в одном потребителе и увеличивать в другом.

Поскольку к каждому прибору ведет своя цельная труба без переходов и соединений, такая конструкция высоконадежна и может разместиться в стяжке (в полу или стене). Но на нее уходит больше материалов и трудозатрат.

Принцип действия

Вначале рассмотрим, как работает канализация в ванной комнате:

  • Наполненная до краев ванна сбрасывает часть воды через систему слив-перелив;
  • При открытии сливного отверстия, вода из ванны попадает в сифон;
  • Минуя гидрозатвор, сточные воды проходят через канализационный патрубок (шланг), соединенный с тройником;
  • Через канализационный тройник стоки попадают в стояк.

Пару десятков лет назад, когда не было расцвета изделий из ПВХ, вся канализация собиралась из чугуна. В частности:

  • Сифоны и приемные патрубки;
  • Колено умывальника;
  • Тройник квартирной канализационной трубы;
  • Ревизионное окно на стояке;
  • Сам стояк в квартире.

И для герметичности соединения помимо традиционной пакли применялись:

  • Цементный раствор;
  • Жидкое стекло
  • Эпоксидный клей
  • Резина и т.п.

Но с наступление эры пластика все изменилось Сегодня собрать и подключить канализационный сифон может практически любой взрослый мужчина.

Ошибки, которые могут быть допущены при подключении ванны к канализации

Если при подключении сифона были допущены ошибки, то последствием их могут стать протечки, а также малоприятный запах, идущий из сливного отверстия:

Достаточно часто, если вместо жесткой трубы с коленом, используется гофра, возникает ситуация, когда в трубе не образуется водяная пробка. А ведь именно, эта пробка играет роль надежного барьера на пути зловонных газов из канализационных труб. Если гофрированная трубка вытянута и не образует колена, то воде просто негде собираться. Естественно, что в этом случае, появление неприятного запаха в комнате неизбежно. Чтобы исправить ситуацию, нужно растянуть гофру и согнуть ее так, чтобы она образовала колено. Зафиксировать шланг в нужном положении можно обычной липкой лентой.

  • Еще одна распространенная ошибка начинающих мастеров – перетягивание соединений. Пластик не столь прочный материал, как металл, поэтому если при закручивании пластмассовых деталей прилагать слишком большие усилия, то на деталях могут образоваться трещины. Такие повреждения могут быть малозаметными, но, тем не менее, сквозь них может происходить утечка стоков. А поскольку в пространство под ванной заглядывают не часто, то появление пятен сырости может быть обнаружено не сразу. Протекание труб приведет к повышению уровня влажности и росту плесени, что может испортить отделку и привести к возникновению «грибного» запаха.
  • Следует помнить, что сифон под ванной нужно регулярно промывать. Дело в том, что в трубах сифона (особенно в том случае, если использована гофрированная трубка) постоянно скапливаются загрязнения – мыльные хлопья, волосы и пр. Все это является отличной питательной средой для микроорганизмов, чья жизнедеятельность приводит к образованию неприятного запаха, идущего их сливного отверстия. Поэтому примерно раз в полгода стоит снять сифон и промыть его.

Итак, процесс подключения ванны к системе отведения стоков нельзя назвать сложной работой, требующей профессиональных навыков и специального оборудования

Эту работу вполне может выполнить каждый домашний мастер, важно только соблюдать правила монтажа и постараться избежать ошибок при выборе материалов и осуществлении сборки системы

Подготовка к подключению раковины

Определение высоты установки сантехнического прибора (подробнее: «Высота установки раковины – на какой высоте правильно устанавливать»). Раковину, не оснащенную дополнительными аксессуарами, располагают на высоте 850 миллиметров. На данном уровне проводят горизонтальную линию – именно она будет являться ориентиром для монтажа умывальника. Верхняя поверхность сантехнического устройства должна ей соответствовать.

Разметка мест крепления на стене. До того, как смонтировать систему крепежа, необходимо выполнить соответствующую разметку на стене. Чаша раковины для того, чтобы выполнить подключение раковины к канализации, имеет крепежные отверстия.

Сантехнический прибор прикладывают к стене, как на фото, совмещают ее верхний край с проведенной линией и отмечают места, в которых будут располагаться отверстия для крепежа. Данную работу легче всего выполнять вдвоем. Один человек должен придерживать умывальник около отмеченной линии, а второй в это время сможет снизу отметить места для крепежа. При наличии ножки или опорного шкафа проведение монтажных работ упрощается – сантехнику помещают на опору и на стене размечают точки крепления.

Замена старого сифона и уход за ним

Если в ванной комнате регулярно появляется лужа воды на полу после того, как она стечет не в полном объеме в систему канализации, это означает, что сифон стал протекать. В этой ситуации нельзя медлить, то есть потребуется сразу приступать к замене старого сифона на новую деталь.

Иначе поломка приведет к появлению плесени из-за повышения уровня влажности, появится неприятный запах и многие другие проблемы. Замена сифона и подключение ванны к канализации своими руками производится в следующей последовательности:

Проводится демонтаж изношенной системы слива.
Проверяется наличие заусениц в месте расположения горловины.
Укладывается резиновая прокладка.
Сливная труба обратной частью плотно прижимается к прокладке.
Прокладка укладывается с лицевой стороны сифона.
Вставляется винт, который осторожно затягивается.
Сливная и переливная горловина укрепляется гофрой.
Сифон подсоединяется к гофрированным шлангам.
Шланг, отводимый в канализацию, укрепляется к сифону с помощью накидной гайки.

Установленная система не требует особенного ухода, поэтому достаточно ознакомиться с некоторыми советами, позволяющими содержать свой слив в полном порядке:

  • полуавтомат и автомат требуют периодической обработки деталей, что позволяет поддерживать блеск металла;
  • регулярные проверки организуются для того, чтобы выявить возможные протечки;
  • нарушенная герметизация требует смены уплотнителя либо подтяжки мест соединений;
  • засоренный сифон очищается вантузом или с помощью небольшого ершика, закрепленного на проволоке;
  • устранение засоров осуществляется с помощью щелочи, содержащейся в химических средствах.

Перечисленные меры применяются при появлении проблем с засорами, поэтому система нуждается в периодической проверке и профилактике.

Способы крепления и подключение к канализации

Способы крепления, установка умывальника зависит от выбранной модели, материала из которого она изготовлена.

  • первый способ крепления, это стандартный и производится при помощи шпилек. Этот способ используется для умывальников изготовленных из легких материалов. Подготовив место, отмечаются места для отверстий с последующим просверливанием их. Далее, вкручиваются дюбеля со шпильками и монтируется чаша. После выполняется подключение к системе канализации используя сифон и прилежащие детали. Если сантехническое устройство с переливом, монтируется дополнительная трубка к сифону. Установку этим способом можно производить своими руками;
  • следующий способ крепления, это тот же стандартный, только вместо шурупов используется кронштейн. После просверливания отверстий забиваются пробки, потом прикручивается кронштейн. Кронштейн является самым надежным и качественным из способов крепежа. Закончив прикручивание кронштейнов можно на них крепить раковину и выполнять подключение сифона к системе канализации. Кронштейн для раковины может быть выполнен из разных материалов из-за чего кронштейн и его жесткость отличаются. Их выбор нужно производить в зависимости от выбранной модели раковины с расчетом на них нагрузки.

Кронштейны для крепления раковины

Шпильки для крепления умывальника

Виды кронштейнов:

  • чугунный кронштейн представляет собой Т образную стойку, имеющий специальную, для крепежа платформу. Чугунный кронштейн является надежным и качественным;
  • сварные кронштейны из стали, форма которых в форме буквы Т или Г;
  • кронштейны, форма которых напоминает рамку. Этот способ так же прост, как и предыдущий и крепеж можно выполнять своими руками;
  • тумбовый метод раковины используется при выборе умывальника, встраиваемого в предмет мебели, столешницу или в определенную, специально приобретенную тумбу. Этот способ подходит для маленькой ванной.

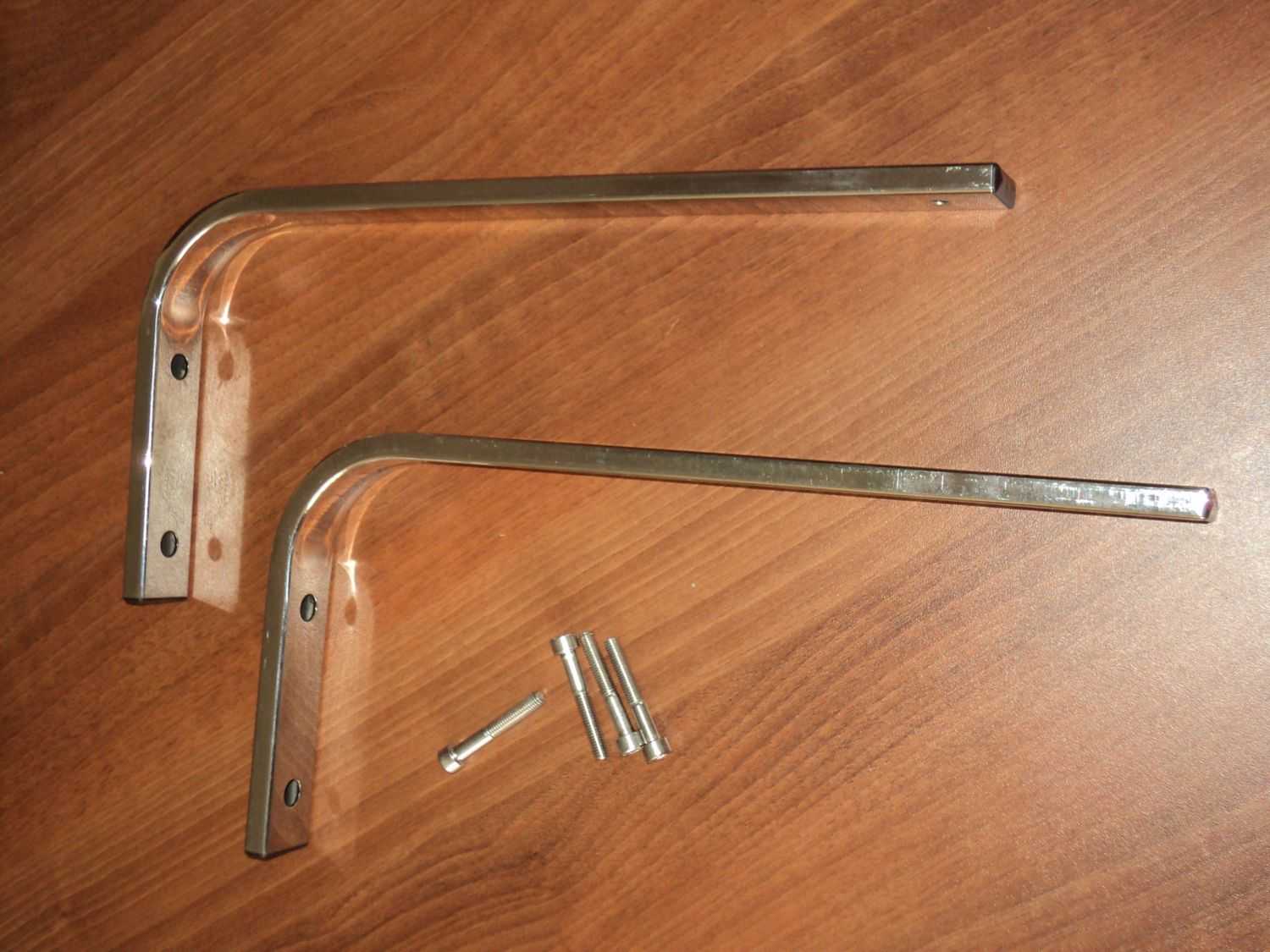

Стальной

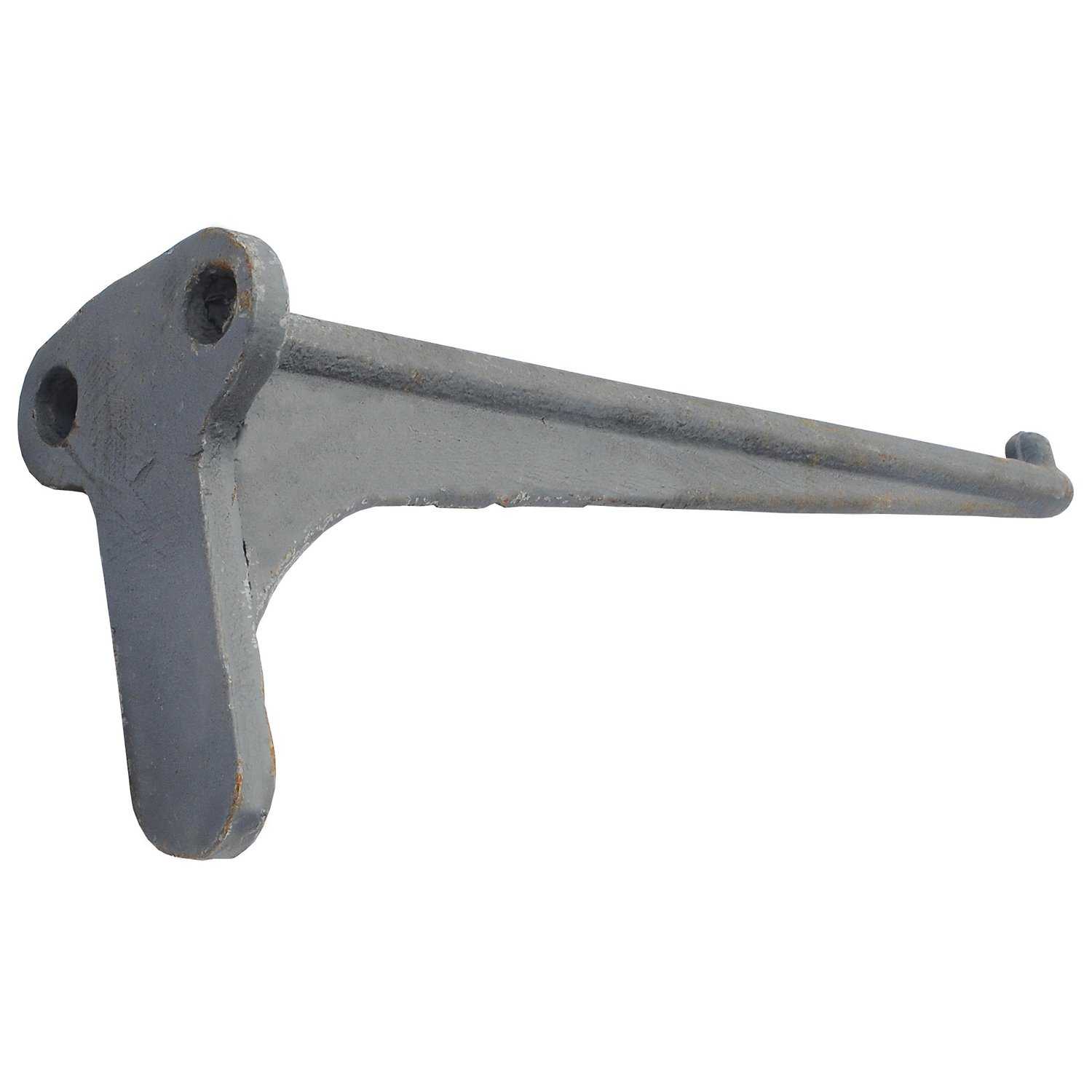

Чугунный

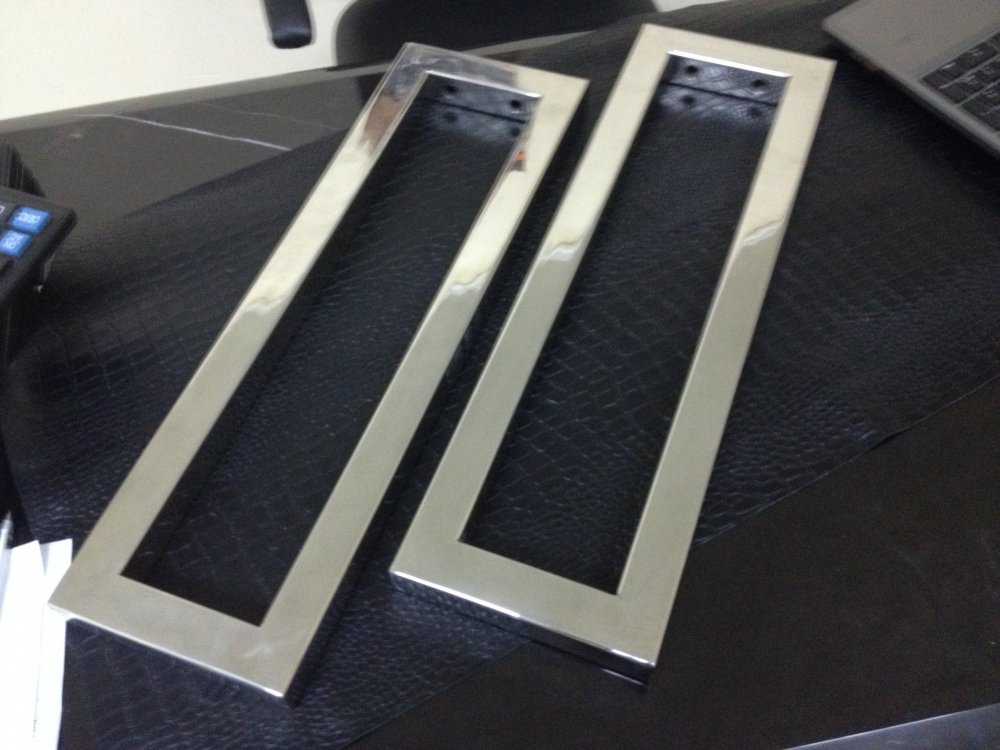

Рамка

Правила крепления раковины тюльпан

При креплении раковины тюльпан существуют определенные правила:

  • как и при стандартном креплении тюльпан нужно подставить к стене для определения мест крепежных отверстий;
  • далее, крепится чугунный кронштейн, с помощью которого крепится раковина тюльпан. Его крепление выполняется по тому же принципу что и дюбель со шпилькой;
  • крепится чаша на прикрученный кронштейн, одновременно пододвигая подножку конструкции. Нужно отметить, что тюльпан бывает монолитный, раздельный, с укороченной подножкой, который используется в маленькой ванной;
  • после производится монтаж сифона и уж потом смесителя;
  • заключительным этапом является монтаж подножки, которая скроет все коммуникации.


Этапы установки раковины тюльпан

Итак, установка раковины в ванной самостоятельно не требует помощи специалистов. Его качество и надежность зависит от используемых материалов, способов креплений своими руками, моделей раковины, благодаря которым некоторые виды умывальников можно разместить в маленькой ванной из-за своей компактности.

Установка смесителя

Схема крепления смесителя выглядит следующим образом:

  • вкручиваются специальные крепежные шпильки;
  • далее, производится монтаж шланга, с помощью которого осуществляется подвод водоснабжения. Их нужно затянуть используя ключ рожковый, усилия при их затягивании нужно прилагать умеренные;
  • теперь проводятся шланги для подачи воды сквозь отверстия умывальника;
  • далее, на шпильки для крепежа с обратной их стороны одеваются уплотнительные резинки, шайбу для прижима и наживляют гайку;
  • последним пунктом является затягивание крепежных гаек.

Монтируем шпильки

Вкручиваем шланг

Фиксируем все гайки, шурупы

Подвод воды к смесителю

Сборка конструкции сифона

Работа будет выполняться быстрее, если есть возможность перевернуть чашу. Перед началом работы осматривается слив в ванной. Все внутренние неровности устраняются наждачкой.

Не рекомендуется устанавливать сифон с решеткой на отверстие слива в виде крестообразных палочек. Фильтрацию мусора такая решетка не сможет выполнить. Весь мусор будет поступать в сифон. Так же не рекомендована решетка с длинными прорезями. Через них будет тяжело проводить чистку. Идеальный вариант – решетка с круглыми отверстиями по всей поверхности.

Крепежный элемент решетки должен быть из нержавейки. Иначе при необходимости почистить сифон, тяжело будет открутить болт из простого металла. Есть вероятность его сломать.

Обращается внимание на цельность поверхности прокладок сифона. Прокладки должны быть из плотной резины или каучука

Прочность их фиксации обеспечит силикон.

  • Сборка сифона осуществляется строго по инструкции производителя. Не рекомендуется сильно стягивать резьбу пластика. В работе с пластиком не нужны ключи.
  • На место устанавливаются решетки перелива и нижнего слива.
  • На прокладку с наружной стороны насаживается сифон с решетками слива. Узкая часть прокладок должна смотреть на трубу.
  • Между собой соединяются гибкий шланг или пластиковая труба перелива и сливной патрубок.
  • Установка и соединение труб – это последующий шаг в работе.

Как подключить умывальник

Перед началом монтажных работ, стоит учесть, что современные модели умывальников имеют не одну трубу водоотведения, а систему, которая переливает и сливает отдельно. Труба слива таких умывальников имеет еще одну трубку, которая идет от отверстия сбоку стенки раковины к общей сливной системе. Эта система предотвращает затопление чаши, вода, достигшая сливного отверстия сбоку чаши, сразу попадает в сифон.

Демонтаж старого умывальника

Прежде чем поставить новую сантехнику, придется демонтировать старую. Откручиваем винт на сливной решетке раковины, удерживающей устройство. Из-за ржавчины и известкового налета, элементы конструкции бывают накрепко сцеплены между собой. Иногда требуется разобрать нижнюю колбу в сифоне, далее прокручивая верхний элемент, удается расслабить сцепление решетки с винтом. Возможно понадобится залить винт химическим раствором от ржавчины. Окончив демонтаж трубы сифона, прочищаем от загрязнений патрубок стока и делаем на отверстие затычку из тряпки, пока новая раковина не будет установлена.

Если чаша имеет тумбочку либо ножку, то высоту отмерять нет необходимости, она будет равна размеру пьедестала либо шкафчика.

Как разметить места крепления

На линии крепления отмечаем точки для отверстий крепления раковины к стене. Для этого надо приложить чашу к линии, и карандашом или ручкой пометить отверстия.

Установка крепежных элементов


После того, как отметили точки отверстий на стене, нужно их подготовить для крепления. Просверливаем сами отверстия, забиваем дюбеля нужного размера, затем вкручиваем в них шпильки для крепления.

Особенности шпильки для крепления

В комплекте с раковиной продаются шпильки для крепления, гайки, дюбеля, также пластиковые вкладыши. Как правило, используют шпильки с пластиковым дюбелем.

В процессе вкручивания в дюбель шпильки, надо рассчитать нужную глубину, она должна быть удобной для навешивания умывальника и закручивания гайки. Таким образом, шпилька должна выходить из стены на длину, которая больше, чем толщина раковины и иметь запас в полтора –два сантиметра, чтобы закрутить гайку.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

  • недорогие, состоящие из 10 (или более) деталей;
  • брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:. Галерея изображений

Галерея изображений

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки

Оно может иметь круглую, овальную или прямоугольную форму.

Галерея изображений

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

О том, как выполнить под кухонной раковиной, подробно описано в предложенной нами статье.

Подготовка к установке

Определение высоты крепления раковины

Обыкновенную раковину, которая не оснащена дополнительными аксессуарами, закрепляют на высоте 850 мм. На этом уровне проводится горизонтальная линия, которая будет соответствовать уровню верхней поверхности сантехнического устройства.

Если есть пьедестал (опорная ножка) или если раковина вмонтирована в тумбочку, высоту закрепления раковины определять не требуется – она будет зависеть от высоты ножки или высоты тумбочки.

Разметка на стене мест крепления

Схема подключения раковины предполагает выполнение разметки перед тем, как установить систему крепежа. В местах крепления чаша раковины имеет крепежные отверстия. Приложив раковину к стене и совместив ее верхний край с отмеченной на стене линией, отмечают положение мест, в которых надо выполнить крепежные отверстия в стене. Удобнее эту работу выполнять вдвоем.

Линию крепления проводят, регулируя расположение раковины уровнем

При этом один человек удерживает раковину у отмеченной линии, а другой в это время снизу отмечает места, где будет осуществляться крепление. Если есть ножка или опорный шкаф, то выполнение монтажа упрощается – сантехнический прибор устанавливают на опору и размечают места крепления.

Монтаж креплений

Монтаж креплений осуществляют так:

  • По разметке просверливают в стене отверстия.
  • Забивают в них дюбели.
  • Вкручивают крепежные шпильки.

Крепежная шпилька с пластиковым дюбелем

Подключение раковины в ванной и на кухне предполагает использование дюбелей, крепежных шпилек, а также гаек и пластиковых вкладышей, которые поставляются в комплекте с раковиной.

При вкручивании шпилек надо обратить внимание на то, чтобы глубина их вкручивания позволяла бы навесить раковину и закрутить крепежную гайку, то есть выступающая из стены часть шпильки должна иметь длину, немного превышающую толщину раковины плюс 1,5 см для закручивания гайки

Вкрученные крепежные шпильки

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
