Система отопления тихельмана: схема подключения, плюсы и минусы, монтаж

Двухтрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры.

При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

Самотечный вариант

Самотечная схема отопления. Нажмите на фото для увеличения.

Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.

Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.

Виды систем с подачей и обраткой

При составлении схемы двухтрубного отопления важно помнить, что выделяются разные типы разводки. Классифицируют их также по способу движения воды, компоновке

Открытая отопительная разводка

Открытая система — это контур замкнутого типа, оснащенный расширительной емкостью. В него поступает лишняя жидкость, так как при нагреве происходит увеличение объема воды. Такой бак обязательно должен быть открытым. Из него жидкость постепенно испаряется, поэтому её количество нужно периодически контролировать.

Указанная конструкция является относительно простой и дешёвой. Если не соблюдать уровень теплоносителя в системе, то при его недостаточном количестве газовый котёл может закипеть. А ещё в трубах может быть использована только вода.

Закрытая циркуляционная система

Здесь монтируют расширительную емкость мембранного типа. Из нее вода не испаряется. При резком колебании давления в трубах бачок компенсирует его. Воду разрешено заменить антифризом.

Естественное движение теплоносителя

Естественную циркуляцию жидкости в трубах выбирают, если частный дом имеет небольшую площадь (до 120 кв.м.). Для двухэтажного здания она не подходит. Принцип действия тут прост: котел нагревает жидкость, объем которой увеличивается вследствие расширения. Холодная вода имеет более высокую плотность, поэтому выталкивает нагретую наверх. Она поднимается до максимально высокой точки, где ее температура начинает постепенно падать, а потом самотеком распространяется по радиаторам.

В батареях жидкость остывает полностью, становится плотнее и опускается к котлу. Дополнительное циркуляционное оборудование тут не применяется. Конструкция такого типа рассчитана на длительный срок эксплуатации — до 50 лет. Радиус контура не должен быть больше 30 м. Минусом считается длительный период нагрева системы.

Применение насоса для принудительной циркуляции

Система с принудительной циркуляцией предназначена для больших сооружений. Она предполагает установку насоса, обеспечивающего перемещение воды. Конструкция способствует равномерному и быстрому прогреву комнат.

Процесс монтажа становится проще, так как не нужно класть трубы под заданным углом. Внутри контура не образуются пробки из воздуха. Однако, и тут есть минусы: потребность в электропитании (насос нужно подключать к сети), стоимость дополнительного оснащения и его дальнейшего обслуживания.

Компоновка вертикального и горизонтального типа

Монтаж радиаторов осуществляется двумя способами: горизонтальным и вертикальным. Первый вариант приемлем для больших одноэтажных зданий. Батареи крепятся к горизонтальной тепловой магистрали. Но при такой схеме нередко возникает завоздушивание труб, поэтому обязательной считается установка специальных кранов.

Второй вариант предусматривает фиксацию радиаторов на трубах, расположенных в вертикальной плоскости. Он предназначен для домов, имеющих 1-3 этажа. При этом каждый уровень оснащается отдельным контуром подключения.

Разводка снизу и сверху

Двухтрубная отопительная система и ее схема выбирается при обустройстве жилых или промышленных зданий. Тут нередко используется тупиковая конструкция. Она монтируется так, чтобы кольца, по которым передвигается жидкость, не были равными друг другу. Разводку труб осуществляют сверху или снизу. Первый вариант отличается высокой скоростью движения воды в контуре, что препятствует скоплению воздуха. Но вид комнаты становится неэстетичным, требуется много дополнительных компонентов. При такой разводке большие сооружения будут прогреваться слабо.

Нижняя разводка предусматривает наличие нескольких контуров, хотя иногда он бывает и один. Нагретая вода поднимается вверх, проходит через радиаторы и опускается в котел по обратке. Уровень теплопотерь при этом снижается. Единственный минус тут — потребность в монтаже воздуховодов и множество труб.

Попутная и лучевая

Попутная разводка считается универсальной. Горячая вода от котла подается по периметру всего сооружения. Батареи при этом подключаются последовательно. Обратка начинается уже с первой батареи, а остальные подключаются попутно. Использовать данный тип разводки рекомендуется в больших помещениях

Важно учесть, что диаметр главных труб должен быть несколько больше чем обычно

Лучевая разводка предусматривает установку коллектора в центре здания. От него к каждому отдельному радиатору проводится по две трубы: обратка и подача. Вся конструкция может быть спрятана под напольным покрытием, что усложняет ее дальнейшее обслуживание. Сопротивление жидкости в каждой ветви должно быть примерно одинаковым. Самостоятельно балансировать систему не рекомендуется.

Паровое отопление в доме

Такой метод обогрева загородного дома подразумевает, что вместо жидкости теплоносителем будет выступать водяной пар. Но характерно то, что в России подобные системы запрещено устанавливать жилых домах или же общественных объектах, о чем можно узнать в соответствующих нормах и требованиях. Источником тепла под такие отопительные системы для дома может выступать как редукционный аппарат, так и обычный паровой котел.

Основные преимущества систем на пару:

1. в теплобменниках практически не теряется тепловая энергия.
2. все отопительное оборудование достаточно компактное, более того, оно стоит относительно дешево.
3. наконец, инерционность также относительно низкая, благодаря чему помещение быстро отапливается.

Но вместе с тем есть и недостатки:

1. устанавливать отводы достаточно сложно;
2. если исследовать термометром все плоскости элементов, то они продемонстрируют хорошие показатели.
3. когда система заполняется теплоносителем, этот процесс сопровождается сильным шумом.
4. с такой системой нельзя плавно поднять/снизить температуру.

О всех особенностях работы и о том как организовать паровое отопление в доме, читайте тут

Обратите внимание! Описанный тип системы отопления считается наименее безопасным из всех приведенных в статье. Более того, детали системы изнашиваются с очень высокой скоростью, поскольку при эксплуатации выдерживают критически высокие температуры

Как работает тупиковая отопительная система

Тупиковая схема – это двухтрубное устройство отопления помещений, в котором, как видно из рисунка выше, горячий теплоноситель подается к каждому радиатору по одной трубе (подача), а выходит из радиаторов и поступает к котлу по другой трубе (обратка). Причем в этой схеме движение теплоносителя по подающей и обратной трубах происходит в противоположном направлении, тогда как в других (не однотрубных) схемах жидкость движется в одном направлении. Это – очень распространенный вариант подключения нагревательных приборов, и не только радиаторов – это могут быть чугунные или биметаллические батареи, или самодельные регистры.

Хотя и однотрубное отопление можно реализовать по тупиковой схеме, но это решение непопулярно в силу своей невысокой эффективности отдачи тепла и сложности исполнения. Реализация тупиковой однотрубной схемы показана ниже – если дом рассчитан на 2 или три этажа, то, кроме стандартной группы безопасности, придется делать разводку стояков, и на каждый радиатор устанавливать воздухоотводчик или кран Маевского. Это – схема дорогостоящая, поэтому ее нечасто принимают к исполнению.

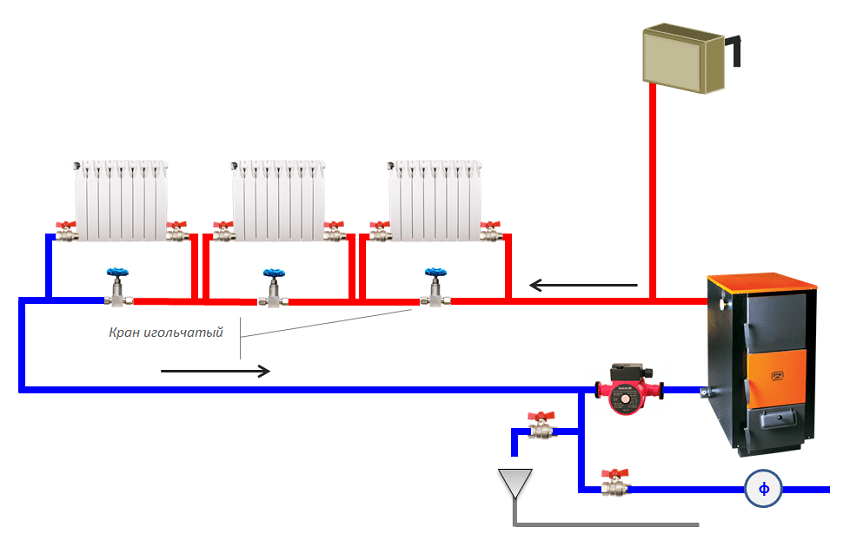

Однотрубная тупиковая схема

Косвенное преимущество тупиковой схемы еще и в том, что ее можно применять как для отопления с принудительной циркуляцией теплоносителя, так и для решения с гравитационным перемещением жидкости в трубах. Для энергонезависимого отопления частного дома система с естественной циркуляцией приобретает все большую популярность, поэтому не стоит забывать и о тупиковой схеме с верхней разводкой труб в этом случае.” alt=””>

В любом случае, при одноконтурной или двухконтурной схеме, для тупикового варианта очевидно следующее: чем больше подключено радиаторов к трубе, тем медленнее будут прогреваться все последующие нагревательные приборы. Поэтому желательно разделить всю систему на несколько ответвлений таким образом, чтобы в каждой ветке было не больше, чем 5-6 радиаторов. Это решение актуально как для естественной, так и для принудительной схемы перемещения теплоносителя.

Пример тупиковой схемы с естественной циркуляцией для дома в два этажа

На практике преимущество тупиковой схемы очевидно: это простые расчеты, несложный уровень монтажа, минимальное количество запорной арматуры и фитингов, дешевизна всего проекта. Если сравнивать с такими популярными решениями, как двухтрубная система с попутным движением жидкости и с лучевой схемой (с коллектором), то в плане соблюдения законов гидравлики они явно лучше тупиковой – быстрее движется теплоноситель, нет встречного движения, радиаторы прогреваются равномерно и с одинаковой скоростью. Но часто именно экономичность тупикового варианта побеждает, особенно для отопления дома с небольшой общей отапливаемой площадью.

Горизонтальная схема с тупиковой разводкой имеет разновидность, где применяется центральная магистраль. Такую схему можно реализовать как скрытый в пол или в стену трубопровод, что нравится всем без исключения домовладельцам, так как скрытый трубопровод не требует переделки дизайна, перепланировки или изменения интерьера помещений.” alt=””>

При монтаже скрытого трубопровода, например, при заделке труб в бетонную стяжку пола или в штробы в стенах, трубы следует применять не стальные, а металлопластиковые без соединений или полимерные с соединением неподвижной гильзой или сваркой, чтобы не допустить возможности протечки. Единственная проблема при прокладке скрытого трубопровода – его правильный и красивый вывод из стены или из-под пола. Также следует избегать любых пересечений труб в скрытом варианте монтажа. Чтобы избежать пересечений, используют крестовину. При присоединении трубы к радиатору при помощи крестовины можно без выступа за плоскость монтажа обогнуть трубы центральной магистрали.

Подключение дополнительных контуров в тупиковой системе: полотенцесушитель

Также реализация тупиковой системы с центральной магистралью открывает возможности по подключению к отоплению и других схем: системы «теплый пол» или полотенцесушителей. Подключаются такие узлы пир помощи специального смесительного модуля, к состав которого входит циркуляционный насос, смесительные краны и температурные датчики. Модуль смешения делает работу подключаемых модулей независимой от главной схемы отопления, причем любое количество новых подключаемых контуров не будет влиять на работу основного контура.” alt=””>

Варианты обустройства трубопроводов

Существуют два типа двухтрубной разводки: вертикальный и горизонтальный. Вертикально трубопроводы располагают обычно в многоэтажных домах. Такая схема позволяет обеспечить отоплением каждую квартиру, но при этом происходит большой расход материалов.

Верхняя и нижняя разводка

Распределение теплоносителя осуществляют по верхнему или нижнему принципу. При верхней разводке подающий трубопровод проходит под потолком и спускается к радиатору. Обратная труба проходит по полу.

При такой конструкции хорошо происходит естественная циркуляция теплоносителя, благодаря перепаду высот он успевает набирать скорость. Но такая разводка не получила широкого применения из-за внешней непривлекательности.

Схема двухтрубной системы отопления с нижней разводкой встречается гораздо чаще. В ней трубы располагают внизу, но подача, как правило, проходит немного выше обратки. Причем трубопроводы иногда проводят под полом или в подвале, что является большим преимуществом такой системы.

Такое расположение подходит для схем с принудительным движением теплоносителя, так как при естественной циркуляции котел должен быть ниже радиаторов не менее чем на 0,5 м. Поэтому его очень сложно установить.

Встречное и попутное движение теплоносителя

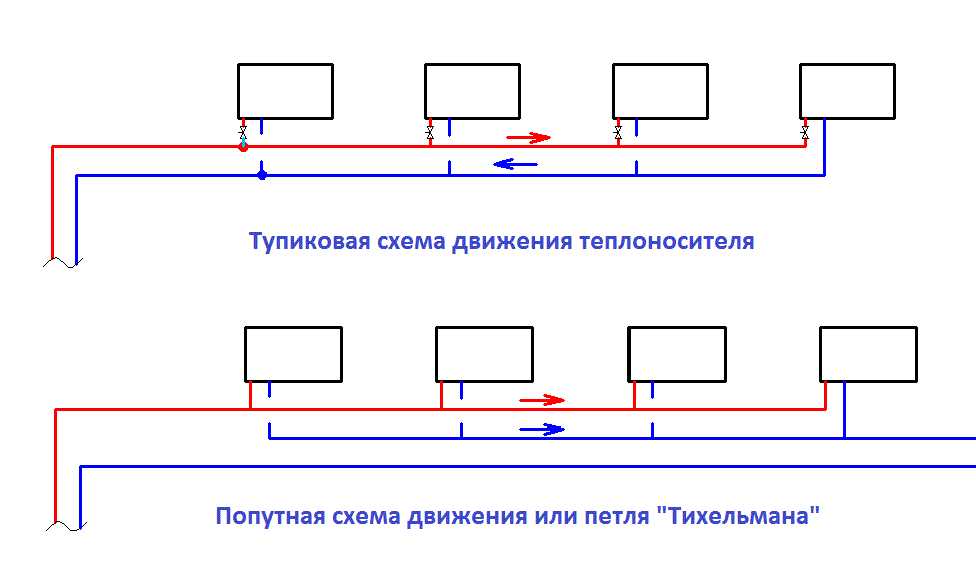

Схема двухтрубного отопления, в которой горячая вода двигается в разные стороны, называется встречной или тупиковой. Когда движение теплоносителя осуществляется по обоим трубопроводам в одном направлении, называется попутной системой.

В таком отоплении зачастую при монтаже труб прибегают к принципу телескопа, что облегчает регулировку. То есть, при сборке трубопровода укладывают последовательно участки труб, постепенно уменьшая их диаметр. При встречном движении теплоносителя обязательно присутствуют термоклапаны и игольчатые вентили для регулировки.

Веерная схема подключения

Веерная, или лучевая схема применяется в многоэтажных домах для подключения каждой квартиры с возможностью установления счетчиков. Для этого на каждом этаже устанавливают коллектор с выходом трубы на каждую квартиру.

Причем для разводки применяются только цельные участки труб, то есть не имеющие стыков. На трубопроводы устанавливают тепловые приборы учета. Это позволяет каждому владельцу контролировать свой расход теплоэнергии. При строительстве частного дома такая схема применяется для поэтажной разводки трубопроводов.

Для этого в обвязке котла устанавливают гребенку, от которой и подключают по отдельности каждый радиатор. Это позволяет равномерно распределить теплоноситель между приборами и уменьшить его потери из системы отопления.

Традиционно используемые схемы отопления

1. Однотрубная. Циркуляция теплового носителя осуществляется по одной трубе без использования насосов. На магистрали выполняется последовательное подключение радиаторных батарей, от самого последнего по трубе в котёл возвращается охлаждённый носитель (“обратка”). Система проста в исполнении и экономична за счёт потребности меньшего количества труб. Но параллельное движение потоков приводит к постепенному остыванию воды, в результате к радиаторам, расположенным в конце последовательной цепочке, носитель поступает значительно охлаждённым. Этот эффект возрастает при увеличении числа радиаторных секций. Поэтому в комнатах, расположенных вблизи котла, будет чрезмерно жарко, а в удалённых холодно. Для увеличения теплоотдачи увеличивают количество секций в батареях, устанавливают разные диаметры труб, дополнительную регулирующую арматуру, выполняют обустройство каждого радиатора байпасами.
2. Двухтрубная. Каждая радиаторная батарея подключается параллельно к трубам прямой подаче горячего теплоносителя и “обратке”. То есть каждый прибор снабжается индивидуальным выходом в “обратку”. При одновременном сбросе остывшей воды в общий контур, теплоноситель возвращается на подогрев в котёл. Но при этом также нагрев отопительных приборов постепенно уменьшается по мере их удаления от источников подачи тепла. Радиатор, расположенный в сети первым, получает наиболее горячую воду и первым отдаёт носитель в “обратку”, а расположенный в конце получает теплоноситель последним с пониженной температурой нагрева и также последним отдаёт воду в обратный контур. На практике в первом приборе циркуляция горячей воды получается наилучшей, а в последнем наихудшей. Стоит отметить и возросшую цену таких систем по сравнению с однотрубными.

Обе схемы оправданы для небольших площадей, но неэффективны при протяжённых сетях.

Усовершенствованной двухтрубной является схема отопления Тихельмана. При выборе конкретной системы определяющим является наличие финансовых возможностей и способность обеспечения отопительной системы оборудованием, обладающим оптимальными требуемыми характеристиками.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч),

Q − тепловая мощность, требуемая для обогрева (кВт),

c − теплоемкость воды (4,187 кДж/кг×°C),

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2),

GV − объемный расход воды (м3/ч),

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

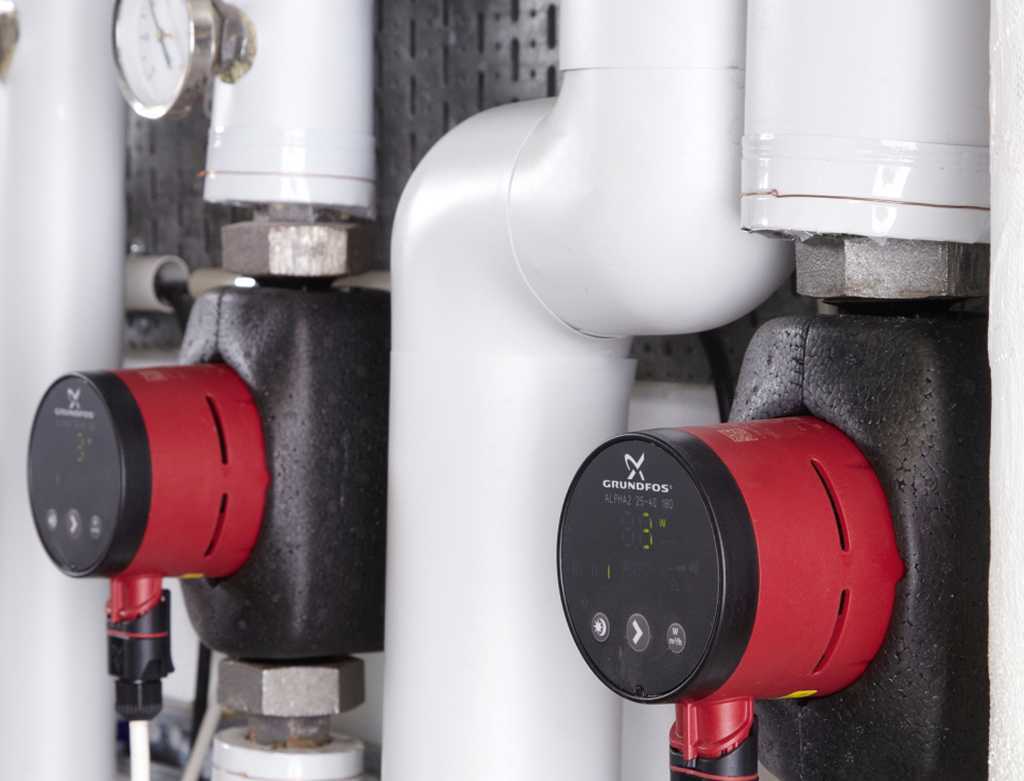

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке.
Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
Важно не перепутать модификации термостатов для батарей. Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра

Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.
