Двухтрубная система отопления: все нюансы, которые нужно знать -

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Однотрубная система отопления частного дома, как и двухтрубная, включает в себя:

котел, генерирующий тепловую энергию, который может использовать различное топливо и может быть самых разных конструкций;
радиаторы, которые непосредственно осуществляют нагревание помещений дома;
трубопровод, по которому циркулирует жидкость-теплоноситель, обеспечивающий передачу тепловой энергии от котла к радиаторам;
дополнительное оборудование, которое обеспечивает циркуляцию и эффективную работу (расширительный бак, запорная и регулирующая арматура, соединительные элементы, циркуляционный насос (один или несколько), блок безопасности и др.).

Экономия труб и соединительных элементов;
Меньшие затраты времени и труда на монтажные работы;
При открытой разводке труб, магистральный трубопровод меньше заметен в интерьере комнат.

Но если вы решили использовать однотрубную систему, при самостоятельном монтаже водяного отопления у себя в доме, то необходимо учитывать также и ее недостатки:

Менее равномерный нагрев радиаторов – по мере удаления от котла в радиаторы будет поступать более холодный теплоноситель;
Могут возникать сложности с регулированием температуры отдельных радиаторов;
Сложнее обеспечить хорошую естественную циркуляцию теплоносителя, особенно при большой длине контура.

Для того, чтобы недостатки однотрубной системы не оказывали влияния на эффективность ее работы или хотя бы минимизировать их, необходимо подобрать наиболее подходящий ее вид.

Подбор труб по диаметру

Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.

В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.

Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:

G=3600×Q/(c×Δt), где:

G − расход воды на обогрев помещения (кг/ч);
Q − тепловая мощность, необходимая для обогрева (кВт);
c − теплоемкость воды (4,187 кДж/кг×°C);
Δt − разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.

Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит:
3600×3/(4,187×20)=129 кг/ч, то есть около 0,127 куб. м воды в час.

Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:

S=GV/(3600×v), где:

S − площадь поперечного сечения трубы (м2);
GV − объемный расход воды (м3/ч);
v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Если в системе используется естественная циркуляция, то скорость движения будет минимальной − 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее − внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.

Особенности двухтрубных систем отопления

Двухтрубная система отопления представляет собой самую распространенную схему прокладки отопительных труб и подключения радиаторов. Она предусматривает использование двух труб – по одной осуществляется подача горячего теплоносителя, а по второй он отводится к отопительному котлу. Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям.

Однотрубные системы отопления, в отличие от двухтрубных, обладают целым рядом недостатков:

Различие в работе однотрубных и двухтрубных систем отопления хорошо иллюстрирует данная картинка.

Более ограниченная длина контура;
Неравномерное распределение тепла по обогреваемым помещениям – страдают самые последние комнаты;
Трудно отапливать многоэтажные здания;
Повышенное гидродинамическое сопротивление в системе отопления;
Отсутствие раздельной регулировки температуры обогрева в разных комнатах;
Трудности в ремонте – нельзя снять неисправную батарею без остановки всей системы.

Некоторая часть вышеупомянутых проблем частично решается с помощью схемы «ленинградка», но и это не является полноценным выходом из ситуации.

Однотрубные системы отопления востребованы там, где двухтрубные схемы являются явным излишеством. Например, они монтируются в небольших домиках на 2 или 3 комнаты – здесь можно немного сэкономить на трубах.

Двухтрубная система отопления предусматривает прокладку двух параллельных труб, к которым подключаются радиаторы. Теплоноситель из подающей трубы поступает в отопительные приборы, после чего отправляется в обратную трубу (обратку). Несмотря на более внушительные финансовые и трудовые затраты, готовая система получается более функциональной в эксплуатации и удобной в ремонте.

Двухтрубное отопление активно используется для обогрева помещений и здания различного назначения. К ним относятся одноэтажные частные дома и коттеджи, многоэтажные многоквартирные дома, а также промышленные и административные постройки. Иными словами, сфера его применения отличается своей широтой.

Характеристика системы, плюсы и минусы

Данного рода отопительные системы отличаются тем, что в их составе находятся сразу две ветки трубопровода. Первая передает подогретый теплоноситель по всех элементах системы, а когда он (теплоноситель) охлаждается, то вторая ветка транспортирует его обратно к котлу. Существенным преимуществом по сравнению с однотрубной конструкцией является то, что теплоноситель подается во все элементы с одинаковой температурой, не теряя тепла при достижении самой отдаленной точки системы.

Важно! Нельзя твердить, что двойной трубопровод – это покупка двойного количества труб. Дело в том, что в этом случае большого диаметра этих труб не нужно, да и размеры вентилей и крепежных элементов тоже будут меньшими

Получается, что ценовая разница между обеими системы несущественна.

Монтаж системы

При монтаже конструкции следует придерживаться определенных правил:

любая двухтрубная система включает в себя 2 контура: верхний служит для подачи горячего теплоносителя к радиаторам, нижний − для отвода охлажденного;
трубопровод должен иметь небольшой наклон в сторону конечного радиатора;
трубы обоих контуров должны быть параллельными;
центральный стояк необходимо утеплять для предотвращения тепловых потерь при подаче теплоносителя;
в реверсивных двухтрубных системах необходимо предусмотреть несколько кранов, с помощью которых возможен слив воды из устройства. Это может понадобиться при ремонтных работах;
при проектировании трубопровода нужно предусмотреть наименьшее возможное число углов;
расширительный бачок должен устанавливаться в самом высоком месте системы;
диаметры труб, кранов, сгонов, соединений должны совпадать;
при монтаже трубопровода из тяжелых стальных труб для их поддержки нужно установить специальные крепежи. Максимальное расстояние между ними составляет 1,2 м.

Как сделать правильное подключение радиаторов отопления, которое позволит обеспечить максимально комфортные условия в квартире? Монтируя двухтрубные системы отопления, необходимо придерживаться такой последовательности:

От отопительного котла отводится центральный стояк системы отопления.
В самой высокой точке центральный стояк заканчивается расширительным бачком.
От него по всему зданию разводятся трубы, которые подводят горячий теплоноситель к радиаторам.
Для отвода охлажденного теплоносителя от радиаторов отопления при двухтрубной конструкции прокладывается параллельный подводящему трубопровод. Его необходимо подключить к нижней части отопительного котла.
Для систем с принудительной циркуляцией теплоносителя нужно предусмотреть электрический насос. Он может быть установлен в любой удобной точке. Чаще всего его монтируют недалеко от котла, возле точки входа или выхода.

Подключение радиатора отопления не такой уж сложный процесс, если подойти к этому вопросу скрупулезно.

Как работает

Принцип работы

Схема такой системы отопления довольно проста. В основе всего стоит любой котел. Он нагревает теплоноситель подаваемый по трубе, исходящей из котла. Почему такая схема называется однотрубной? Потому что по всему периметру прокладывается одна труба, которая исходит из котла и входит в него же. В нужных местах на кронштейны устанавливаются радиаторы и подсоединяются к трубе. Теплоноситель (чаще всего вода) движется от котла, наполняя первый радиатор в узле, потом второй и так далее. В конце вода возвращается в исходную точку и цикл повторяется. Происходит непрерывный процесс циркуляции.

Следует отметить, что собрав такую схему, можно столкнуться с одной трудностью. Так как скорость продвижения теплоносителя может быть небольшая, то возможны потери температуры. Почему? Если говорить о двухтрубной системе, то принцип ее работы таков: по одной трубе вода попадает в батарею, по другой выходит из неё. В таком случае его движение проходит сразу через все радиаторы, и потери тепла не происходит.

В однотрубной же системе теплоноситель поступает во все батареи постепенно и, проходя через них, теряет температуру. Так, если при выходе из котла температура носителя была 60˚ C, пройдя по всем трубам и радиаторам, она может снизиться до 50˚C. Что делать в таком случае? Для преодоления таких колебаний можно увеличить теплоемкость батарей в конце цепочки, повысив их теплоотдачу, или повысить температуру в самом котле. Но все это приведет к дополнительным затратам, которые невыгодны и делают стоимость отопления дороже.

Чтобы избавиться от такой проблемы без больших затрат, нужно увеличить скорость движения теплоносителя по трубам. Для этого есть 2 способа:

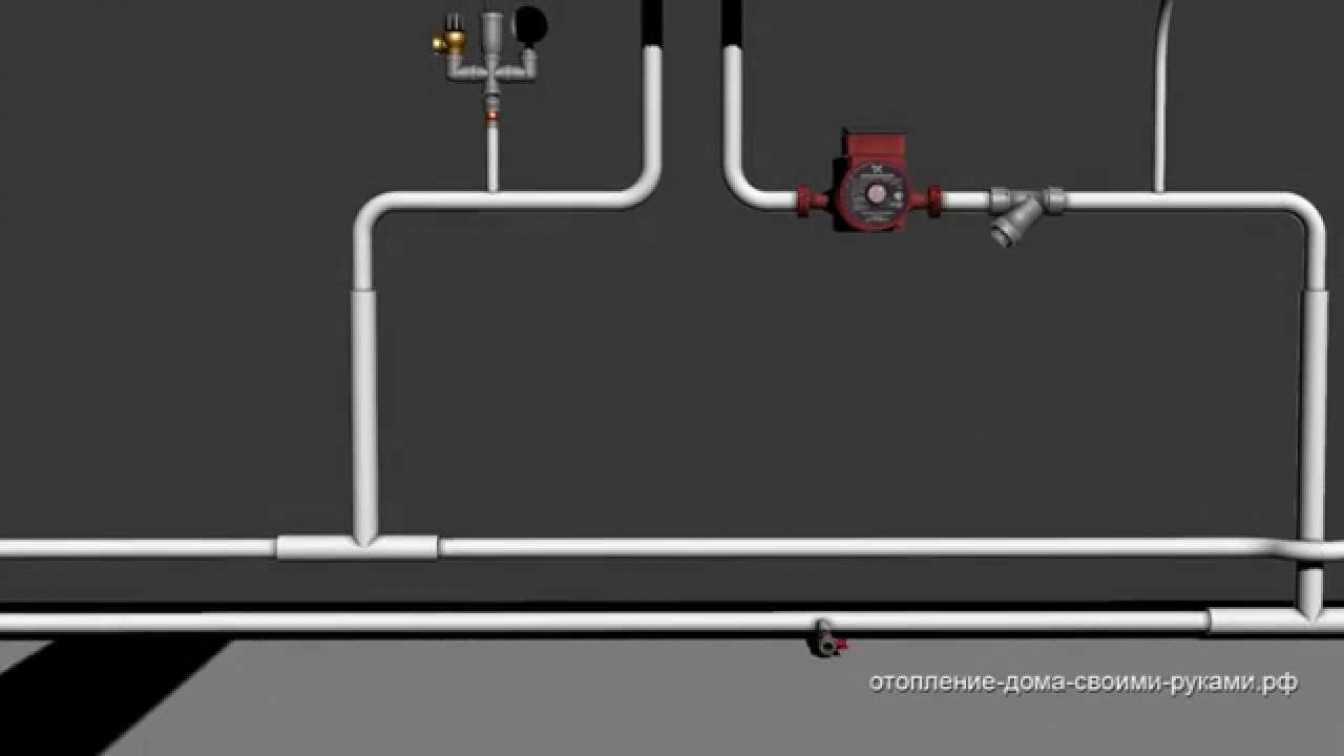

Технология монтажа насоса в систему отопления

Поставить циркуляционный насос. Так можно значительно увеличить скорость движения воды в системе. В этом случае потери тепла на выходе значительно уменьшатся. Максимум потерь может составить несколько градусов. Такие насосы работают от электричества. Следует учесть, что для загородных домов, где часто отключают электричество, такой вариант не будет идеальным.

Установка коллектора сразу за котлом

Установить разгонный коллектор. Это высокая прямая труба, благодаря которой вода, проходя по ней, набирает большую скорость. Тогда теплоноситель в системе с естественной циркуляцией делает полный круг быстрее, что тоже решает проблему потери тепла. Особенно хорошо применять такой способ в многоэтажном доме, так как в одноэтажном с низкими потолками работа будет неэффективной. Для нормального функционирования коллектора его высота должна быть больше 2, 2 м. Следует знать, что чем выше будет разгонный коллектор, тем быстрее, эффективнее и тише будет происходить движение в трубопроводе.

В такой системе обязательно должен быть расширительный бачок, который лучше устанавливать в верхней точке. Он действует как стабилизатор, контролируя повышение объема теплоносителя. Как он работает? При нагреве объем воды увеличивается. Эти излишки попадают в бак, предотвращая возникновение избыточного давления. Когда температура падает, объем снижается и из расширительного бака попадает обратно в сеть обогрева.

Вот и весь принцип работы однотрубной системы отопления. Это замкнутый контур, в который входит котел, магистральные трубы, радиаторы, расширительный бачок и элементы, обеспечивающие циркуляцию воды. Различают принудительную циркуляцию, когда всю работу выполняет насос, и естественную, при которой монтируется разгонный коллектор. Отличием такой конструкции является то, что в ней не предусмотрена труба обратного действия, по которой теплоноситель возвращается к котлу. Вторая половина такой разводки называется обраткой.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Критерии оценки	Схема движения теплоносителя
Попутная	Тупиковая
Гидравлика и балансировка: тепловая мощность/типоразмеры отопительных приборов одинаковые	1. Гидравлический расчет снижения давления в любом контуре 2. Система имеет гидравлическую увязку без применения дополнительной запорной арматуры	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
тепловая мощность системы/типоразмеры фасонных элементов и отопительных приборов разные	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
II. Длина трубопроводов	Большая	Минимальная
III. Монтаж	Труднее Типоразмеры фасонных частей имеют различия, диаметры одинаковых участков разные	Легче Все диаметры, типоразмеры фасонных участков одинаковы
IV. Точки «равного давления»	присутствуют	отсутствуют

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

лучевой;
последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу. Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

Типы по конструкции

Помимо всего прочего, в зданиях могут обустраиваться сети:

однотрубные;
двухтрубные;
коллекторные.

В этом случае классификация систем водяного отопления производится по типу разводки контура в помещениях. В сетях первого типа теплоноситель подается от котла и возвращается к нему по одной закольцованной магистрали. Радиаторы в таких коммуникациях подключаются последовательно. Основным недостатком систем этого типа является неравномерный нагрев помещений. Ведь последние батареи при использовании такой схемы нагреваются хуже расположенных ближе к котлу. Для компенсации этого недостатка при монтаже однотрубных систем приходится использовать специальную регулирующую и запорную арматуру.

В двухтрубных системах вода в контур отопления поступает по одной трубе, а возвращается — по другой. Все радиаторы в сетях этого типа разогреваются до одинаковой температуры. Но монтировать такие системы сложнее, чем однотрубные. К тому же и обходится их сборка дороже.

Коллекторные системы водяного отопления обычно монтируются в домах выше одного этажа. Магистраль от котла в данном случае подводится сначала к распределительной гребенке. Далее уже от такого коллектора монтируются отдельные контуры на каждый радиатор и другие потребители.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Вертикальная разводка системы отопления

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки вертикальной системы

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.

Однотрубные и двухтрубные системы отопления

Система отопления частного дома может быть двухтрубная и однотрубная.

В первом случае функции труб следующие: одна подает горячую воду, вторая откачивает.

Имеется возможность поддерживать стабильную температуру при подаче на все батареи. Более того, если на каждом приборе установить регулятор, то температуру можно будет регулировать на свое усмотрение в каждой комнате система отопления закрытого типа – более простой способ. Теплоноситель последовательно подается от батареи к батарее, постепенно остывая по пути, т.

е. в дальних точках температура будет ниже, нежели в начале. Но зато стоимость составляющих и самого монтажа намного меньше.

Специалисты студии «Все исправим!» осуществляют монтаж систем отопления любой сложности. Наши специалисты помогут составить схему системы и подобрать необходимое оборудование.

Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы.

Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.

3 Верхняя разводка

высокое давление

Такой факт позволяет при естественной циркуляции использовать трубы одинакового диаметра. Единственной проблемой может стать расширительный бак, который находится обычно на неотапливаемом чердаке. Если его расположить внутри перекрытия, чтобы нижняя часть емкости обогревалась, то эта проблема будет решена. Обратная линия трубопроводов располагается как можно ближе к полу, или ее скрывают под ним.

Выглядит такая схема не очень привлекательно, а часть тепла теряется вверху помещения, что делает такую схему менее эффективной. Наибольший эффект от подобной разводки можно получить в двухэтажном загородном доме, поскольку циркуляция будет обеспечена перепадом высот между верхним расположением приборов отопления и котлом.

Обычно источник тепла устанавливается на 0,5 м ниже уровня радиаторов первого этажа. От котла нагретый теплоноситель поступает в расширительную емкость, а оттуда по магистрали он распределяется в радиаторы. Если котловое оборудование энергонезависимое, то такую систему называют полностью автономной.

Кроме того, можно применить комбинированную конструкцию. На верхнем этаже однотрубная схема собирается для системы «теплый пол», а двухтрубная монтируется на первом этаже. Преимуществом двухтрубной схемы с верхней разводкой считается:

высокая скорость движения теплоносителя;
отсутствие завоздушивания системы;
возможность регулирования температуры теплоносителя.

У отопительной схемы такого типа существует ряд недостатков: непривлекательный вид комнат, большой расход комплектующих, невозможность обогреть обширные площади и так далее. Но все же эта система пользуется популярностью и нередко применяется владельцами частных домов.

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафу После выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки – лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей – современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопления В лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы – для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Плюсы лучевой системы отопления

Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки – тем самым получая комфортную температуру отдельно в каждом помещении.
Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого “запитано” отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкаф У лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
