Установка сифона на раковину: как правильно подобрать, собрать и установить

Какой сифон лучше устанавливать на раковину в ванной

Изделие выбирают с учетом нескольких критериев:

1. Цены. Дорогие модели изготавливают с точным соблюдением размеров и комплектуют качественными прокладками. При установке дешевых аналогов могут возникнуть сложности.
2. Эстетических качеств. Если изделие находится на виду, оно должно выглядеть привлекательно и соответствовать стилю раковины. Например, каменный или медный умывальник следует оснастить стальным сифоном, пластиковый сюда не подойдет.
3. Диаметра сливного отверстия сантехприбора. Он должен соответствовать размерам решетки.
4. Свободного пространства под сантехприбором. От этого параметра зависят габариты сифона.
5. Ориентации сантехприбора относительно входного отверстия канализационной трубы. Если изделие установлено в стороне или с поворотом, потребуется гофрированный гидрозатвор или гибкий переходник.
6. Толщины сантехники. У сифона, предназначенного для стальной ванны, может не хватить резьбы при попытке зафиксировать его, например, на гранитном умывальнике.

Полуавтоматические модели сложнее в монтаже, чем автоматические, но имеют по сравнению с ними 2 преимущества:

1. Чтобы открыть донный клапан, не требуется окунать руку в воду.
2. Пробку легко можно удалить, чтобы она не мешала, например, принимать душ. Деталь просто вынимают из посадочного места. В автоматических моделях ее необходимо откручивать.

Наиболее востребованы бутылочные сифоны из пластмассы.

Пластмассовый сифон.

Монтаж врезной мойки на кухне

Произвести установку своими руками, на стеклянную или каменную поверхность столешницы практически невозможно, так как понадобится не только особый инструмент, но и опыт. В этом случае лучше доверить работу специалистам.

Как нанести разметку на столешницу

С помощью заранее приготовленного шаблона, нужно перенести контур кухонной мойки на столешницу. Определив линии симметрии, лекало фиксируется на поверхности с помощью малярного скотча. Это делается для того, чтобы избежать неточностей контура на этапе вырезания ниши.

Нанесение контура чаши на столешницу

Минимальные значения расположения выреза на столешнице – не меньше 2,5 см от задней стенки и 5 см от лицевого края. При таком расположении, не будет усталости в спине в процессе работы над раковиной и можно избежать интенсивного разбрызгивания воды.

Как вырезать полость

Перед выпиливанием контура в столешнице, нужно проделать стартовое отверстие. Это делается для того, чтобы загнать полотно лобзика. Зазор делают с помощью сверла (10-12 мм). Для практичности, можно сделать сразу несколько таких отверстий.

Отверстия под полотно лобзика

Пропустив рабочий элемент лобзика в прорезь, нужно медленно и аккуратно пропиливать нишу по нанесенному контуру. По мере пропиливания, в образовавшуюся щель вгоняют несколько саморезов, на равном удалении друг от друга. Такой прием предотвратит выпадение выпиленной части столешницы.

После того, как контур будет выпилен, нужно поочередно извлечь саморезы, одновременно придерживая снизу отпиленную деталь. Чаша кухонной мойки должна беспрепятственно погружаться в отверстие, поэтому будет допустим небольшой люфт. Теперь можно оценить, как будет подключаться сифон, подводка к смесителю и кран.

Получившийся срез следует обработать мелкозернистой наждачной бумаги и очистить от опилок.

Обработка среза

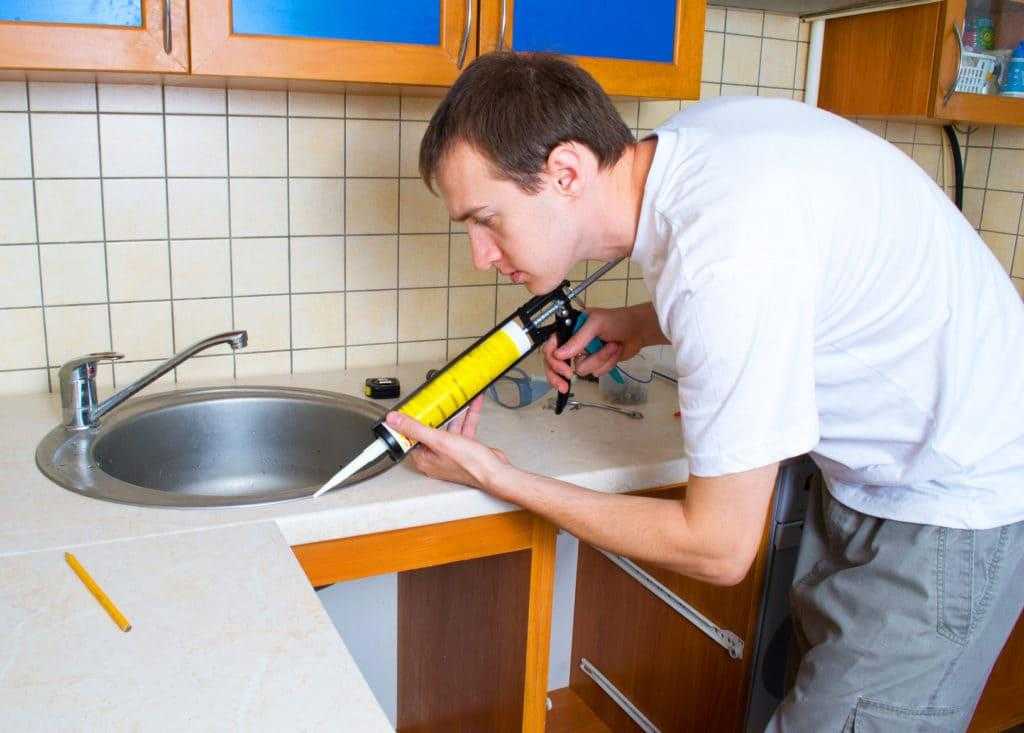

Далее, равномерным слоем покрыть края герметиком, который защитит места среза от попадания влаги и дальнейшего разрушения. Дальнейшие манипуляции можно проводить только после того, как герметик застынет.

Нанесение герметика

Как врезать

Чтобы предупредить протекание воды под стыками мойки и столешницы, нужно проложить уплотнитель. Традиционно, его производят из вспененного полиэтилена. Уплотнитель фиксируется на изнаночной стороне бортов кухонной мойки с помощью герметика.

Прокладка уплотнителя

В случае, если уплотнитель пересекает границы краев кухонной раковины, его нужно аккуратно срезать ножом. Иначе кухонная мойка будет недостаточно плотно прилегать к поверхности.

Иногда, вместо уплотнителя используют герметик. Однако такое решение имеет ряд недостатков. Главный их них, это неравномерное заполнение щелей, что может привести к образованию грибка в труднодоступных местах. За счет большого объёма крепежного вещества, увеличивается время застывания герметика. Демонтировать конструкцию в случае необходимости будет обременительно.

Обработка швов герметиком

После фиксации уплотнителя, необходимо обезжирить стыки. Сделать это можно использовав обычную губку для мытья посуды, смоченную в бензине или растворителе. После просыхания швов, наносится герметик. Его линия должна быть цельной и не слишком густой. Иначе, на этапе фиксации кухонной раковины, вещество выступит из швов.

Обезжиривание стыков

Фиксация раковины

Для фиксации кухонной мойки к столешнице на кухне понадобятся от 2 до 4 креплений, которые располагаются на равной дистанции друг от друга. Перед тем как вкручивать шурупы в отверстия крепления, нужно убедиться, что кухонная раковина не сошла с отметок. После этого, согласно диагонали, можно затягивать шурупы. Пользоваться шуруповертом в процессе не рекомендуется. Есть риск срыва резьбы на крепежах, так как она пластиковая. Удобнее воспользоваться отверткой.

Крепежи слегка простукивают молотком, это делается для того, чтобы расположенные на них шипы, глубже вошли в деревянный корпус. По мере того, как затягиваются шурупы, раковина плотнее прилегает к плоскости. Чтобы шипы глубже зашли в дерево, можно предварительно заточить их при помощи напильника.

Особенности сифона для кухонных моек

Материалами для изготовления кухонного сливного устройства служат полиэтилен и полипропилен. Именно из них изготавливается подавляющее большинство изделий. Данные материалы имеют такие преимущества перед бронзовыми или латунными сифонами:

• меньший вес, благодаря чему не нагружается мойка из тонкостенного металла;
• жир и прочие виды отложений на пластике накапливаются меньше;
• коррозия и гниение от избыточной влаги полностью отсутствуют;
• продолжительный срок службы пластиковых сифонов;
• стоимость такого устройства вполне демократичная.

Сифон имеет отводной патрубок, к которому подключается гофрированный или жесткий слив. Лучше выбирать сифон для мойки с большим отверстием для слива. Вполне достаточно будет диаметра 40 мм. В отличие от него, стандарт в 32 мм быстрее засоряется, в результате чего его приходится чаще чистить.

Важно: Для обеспечения возможности подключения к сливу шлангов от посудомоечной или стиральной машин, рекомендуется выбирать устройство, имеющее дополнительные отводы. Кроме сифона на кухне также может понадобиться канализационный насос. В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи

В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи

Кроме сифона на кухне также может понадобиться канализационный насос. В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи.

А о том, как самостоятельно выполнить установку фильтра для воды под мойку. также есть информация у нас на сайте.

При выборе также желательно предпочесть слив для кухонной мойки с переливом. Это обезопасит вас от переполнения раковины и затопления кухни. Если сливное отверстие мойки засорилось, то поступающая из крана вода просто будет уходить в отверстие перелива, а оттуда — в канализацию.

Если на кухне используется мойка, имеющая два сливных отверстия, то устанавливают сифон для двойной мойки. Его особенностью является наличие еще одного переходника с решеткой, а также дополнительной трубы, объединяющей оба сливных отверстия.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Виды сифонов

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив из гофрированного шланга

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

Плоский слив

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается для моек и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Много комплектующих у трубного сифона с переливом

Практические рекомендации

Установка сочлененного сифона R.

Процесс установки сифона на раковину можно разделить на этапы:

1. Для начала нужно подключить нижнюю заглушку в нужном месте, именно там, где уровень давления в конструкции будет постоянным. В процессе покупки сифона многие профессионалы рекомендуют откручивать этот колпачок, чтобы убедиться в его качестве и отсутствии сколов.
2. На втором этапе следует проверить нижнюю поверхность изделия, которая будет просто прилипать к телу. На поверхности этой резьбы не должно быть заусенцев. Именно по этой причине оборудование для домашней установки следует тщательно проверять и осматривать непосредственно в магазине, где оно приобретается.
3. В специализированный паз конструкции устанавливается резиновое покрытие небольшой толщины в виде кольца, после чего поверхность тщательно обрабатывается смесью силиконового герметика. Обязательно, работая с этой массой, захватить составом нижнюю область.

Установка сифонов для слива жидкости из раковины предполагает довольно жесткую установку.

Но на современном рынке можно встретить трубы и шланги, которые имеют гибкую гофрированную конструкцию, такие изделия вытянуты до необходимых размеров, но при этом имеют необходимые показатели плотности и способность держать форму. Для монтажных работ можно использовать насадки диаметром 3,2, 4 и 5 см или даже купить универсальные, которые подходят для подключения практически любого проекта. Установка такого изделия осуществляется непосредственно на резьбу с помощью накидной гайки. Именно гайка позволяет соединить патрубок с резьбой сифона с помощью плоской пластины.

Нормальная работа как кухонной мойки, так и ванной, умывальника невозможна без сифона, а его правильная установка обеспечит комфортность использования данного вида сантехники. На рынке современных строительных материалов можно найти самые разные конструкции, подходящие для решения различных задач. А вот для кухонных мойок и мойок все же предпочтительнее изделия в форме бутылок со сливным отверстием диаметром 3,2 см. Монтаж такого изделия несложно осуществить своими руками в короткий промежуток погоды.

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

1. На каждый слив винтом прикручивается решетка.
2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
5. Выходной патрубок соединяется с канализационной системой.
6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Правила ухода

Для того чтобы продлить жизнь сливной системы, необходимо обеспечить правильный уход за ним.

Также необходимо проводить периодическую очистку устройства. В данном случае рекомендовано применение специальных средств.

При протечке можно говорить об износе уплотнителей. Для обеспечения их длительного срока службы, необходимо перед установкой уплотняющие кольца смазать специальным составом. В большинстве случаев применяется силиконовая смазка. При установке не стоит перетягивать гайки, так как это может стать причиной трещин на бутылке и патрубке. Из-за этого зачастую наблюдается утечка сточных вод.

Выбор сифона

При покупке слива для мойки следует обратить внимание на некоторые моменты:

1. Совпадение диаметров отверстия раковины и решетки-фильтра устройства.
2. Необходимость подключения других приборов, например стиральной или посудомоечной машины. Для этого на патрубке сифона должен быть дополнительный штуцер для подключения шланга.
3. Соответствие габаритов устройства свободному пространству под мойкой.
4. Диаметры выходного патрубка и трубы канализации должны совпадать. Если они отличаются, потребуется резиновый переходник.
5. Стоимость изделия обосновывается соответствующим качеством.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

• Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
• Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
• Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
• Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Сифоны

Комплектация пластикового сифона:

• Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
• Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
• Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
• Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
• Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
• Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
• Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
• Резиновая прокладка под выпускной патрубок.
• Гайка из пластика выпускного патрубка.
• Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
• Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
• Корпус изделия в виде колена или бутылки.
• Пластиковая стяжная гайка.
• Две конусные резиновые или пластиковые прокладки.
• Канализационный отвод.
• Гайка для крепления пластмассового переходника.
• Стакан или крышка сифона – для прочности прибора.
• Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
• Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Как собрать сифон для раковины на кухне с переливом – простая пошаговая инструкция монтажа

Восстанавливается работоспособность системы ремонтом или заменой сифона. Выполнить эту работу можно самостоятельно, надо только четко следовать пунктам инструкции и разобраться в устройстве и принципе действия сантехнического прибора. Применения специальных инструментов не требуется, необходимые для монтажа отвертка и плоскогубцы имеются в арсенале каждого домашнего мастера. Задумываться о том, как собрать сифон для раковины на кухне пользователи обычно начинают при появлении явных нарушений в его правильном функционировании. Образование засоров или медленное просачивание воды в сливное отверстие мойки, и особенно проникновение в помещение для приготовления пищи канализационных миазмов гарантированно испортит настроение любой хозяйке.

Последовательность сборки гидрозатвора

Пластиковая система собирается легко, без приложения чрезмерных усилий при прикручивании. Гайки просто закручиваются до упора, но без пережима, поскольку могут лопнуть

Важно не забывать устанавливать прокладки

1. Начинается сборка с монтажа выпуска. Под сетку на сливное отверстие кладётся уплотнительное кольцо, второе – накладывается на раковину снизу и устанавливается основание выпуска. Вся конструкция соединяется болтом (для чего понадобится отвёртка). Нужно проследить, чтобы не сместились резиновые кольца.
2. Далее собирается перелив. Сетка крепится к раковине болтом (аналогично предыдущей операции). Переливной узел устанавливается под выпуском.
3. Собирается тело гидрозатвора и прикручивается непосредственно к переливному узлу, либо посредством промежуточного патрубка (если планируется отведение стоков стиральной машины) при помощи гайки.
4. Аналогично присоединяется отводящий патрубок, стыкующийся с отверстием канализации. Для герметизации стыка применяется конусный уплотнитель, узким концом направленный к канализационному отверстию.

Надеемся, что сведения помогли вам ознакомиться с разновидностями гидрозатворов, решить практические задачи их выбора и установки.

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.
