Развальцовка тормозных трубок своими руками

В чем предназначение развальцовщиков?

Вальцевание медных труб – это направленная деформация их стенок в выбранном направлении, что часто необходимо для выполнения монтажа водопроводных систем, установки кондиционеров. В промышленных масштабах такие работы подразумевают прокатку через специальные валики (вальцы), которые и придают трубе необходимую форму, но в домашних условиях развальцовка труб выполняется специальным инструментом, позволяющим быстро и качественно создать нужный профиль, сохраняя все характеристики и целостность изделия.

Вальцовка медных труб: а,б,в – дефекты вальцовки (сколы, трещины, неровные края).

Вальцовка необходима в тех случаях:

1. Когда готовое изделие не имеет нужной формы (то есть не производится либо недоступно в настоящий момент).
2. Следует обеспечить точную подгонку внутреннего диаметра, угла изгиба трубы и прочего. В основном это необходимо при прокладках трубопроводов, соединение должно быть очень точным, чтобы избежать протечек в будущем.

Последовательность действий при развальцовке

При развальцовке медной трубы, чтобы получить надежное соединение после обработки, необходимо соблюдать такую последовательность действий:

• конец медной трубы сначала зачищается, после чего на него надевается специальная муфта;
• труба вставляется в инструмент для развальцовки, после чего винт вращается до тех пор, пока не получится кромка на 45 градусов;
• теперь конец трубы можно вынуть из инструмента, подвести муфту, чтобы получить соединение двух отрезков труб.

При монтаже в некоторых случаях используют трубу с запасом в 2-2,5 см, что позволяет при неудавшейся процедуре просто отрезать конец трубы и выполнить деформирование в правильном направлении.

Часто именно таким образом специалисты советуют поступать новичкам либо неопытным домашним мастерам, решившим самостоятельно заменить водопровод.

Применяется развальцовка не только при соединениях муфтами, но и при пайке. Последовательность действий немного отличается, но принцип остается тем же самым:

Схема правильной развальцовки труб.

1. Поверхность края медной трубы зачищается при помощи специально для этого предназначенной щеточки.
2. Изделие вставляется в вальцовку, расширяется ровно на столько, чтобы можно было в его конец вставить другую трубу с соблюдением зазора в 0,124 мм (для этого используются специальные инструменты, позволяющие в точности произвести все замеры).
3. Теперь на внутреннюю трубу наносится равномерно флюс, труба вставляется в предварительно развальцованную на глубину, которая равна ее диаметру.
4. Место соединения изделий прогревается при помощи газовой горелки (можно использовать электрический паяльник, специальную паяльную лампу). Делать это надо до тех пор, пока припой плавится.
5. После того как поверхность нагрелась до достаточного значения, припой полностью заполняет все зазоры между концами двух изделий, получается очень прочное и надежное соединение.

После нагревания необходимо трубы оставлять на ровной, горизонтальной поверхности, не подвергать нагрузкам. Когда труба остынет, можно приступать к монтажу.

Применяемое оборудование

Следующей категорией ручного инструмента для развальцовки служат различные наборы, в комплект которых, как правило, входят:

• две планки основания со специальной формы отверстиями, соответствующих основным типоразмерам стальных и медных трубок, в количестве от 5 до 11 штук в зависимости от комплектации и цены,
• приспособление развальцовки с резьбой для крепления пяти сменных штампов.
• набор сменных штампов.

Нередко такие наборы комплектуют ручными роликовыми, предназначенными для резки алюминиевых, латунных, медных, стальных и металлопластиковых труб с диаметром от 3 до 29 мм включительно.

Стоит отметить, что по многочисленным отзывам на форумах в интернете пользователи обращают внимание на прямую зависимость качества и надежности в работе таких инструментов от стоимости наборов. Как правило, дешевый станок для развальцовки трубок быстро ломается и не рекомендуется для использования при больших объемах работ

Следующей категорией приспособлений являются различные виды станков для развальцовки трубок. Они отличаются более надежными и качественными узлами, высокой стоимостью и предназначаются для профессионального применения.

Технология развальцовки трубок

Технология развальцовки трубок

Технологию развальцовки трубок можно привести на примере работы ручного инструмента для развальцовки, состоящего из основания с раззенкованными отверстиями на основные типоразмеры труб и соответствующего им набора насадок.

Перед началом работ трубку необходимо ровно обрезать, так, чтобы срез был строго перпендикулярным центральной оси. Рекомендуется использовать специально приспособленные для этого труборезы. После этого отрезанный край трубы обрабатываем напильником или срезаем фаску с помощью риммера и тем самым удаляем все заусенцы с внутренней и внешней части торца.

Далее, в отверстие основания строго по диаметру вставляется трубка и зажимается прочной металлической рамкой так, чтобы край трубки немного выступал над плоскостью уровня основания.

Берем соответствующую отверстию насадку, представляющую с одной стороны стальной цилиндрический предмет с поверхностью конусообразной формы и приспособлением для прижимного винта на другой стороне. В зависимости от вида будущего соединения насадка для развальцовки может иметь различную форму, поэтому подбираем поверхность необходимой конфигурации.

Установив нужную нам насадку, начинаем постепенно закручивать винт центрирующего стержня, давя поверхностью насадки на трубку, постепенно прижимая ее к краям отверстия в основании. По завершении операции винт стержня раскручивается, основание разбираем и развальцованная трубка свободно достается из приспособления.

Самое главное, не забывать одевать гайку штуцера на трубку заранее, в противном случае вам придется повторить все операции в той же последовательности еще один раз.

Набор для развальцовки тормозных трубок

Голыми руками не получится подготовить медную трубку к использованию. Для этого нужно иметь хотя бы минимальные приспособления. Металл хоть и мягкий, но торец трубки должен точно соответствовать посадочному конусу, иначе герметичности системы мы не добьемся. В идеале, для развальцовки трубок используют станок, который нужно покупать, но если у нас есть возможность, можно воспользоваться самодельным набором, который сделав один раз, мы будем использовать долгие годы. А пригодится он не раз, поверьте. Вот его чертеж.

Ничего сложного он собой не представляет. Это станина, выполненная из двух уголков толщиной 5мм и полкой 32 мм. Длина каждого уголка — 100 мм. На чертеже видно, что набор приспособлен для трубок диаметром 9 и 12 мм. Сама станина выполняется за десять минут при наличии заточного станка, сверлильного станка и болгарки. Оба уголка скреплены двумя болтами М8, отверстия и фаски в них просверливаются в собранном виде. Оправки придется или заказывать у токаря, что совсем не проблематично, или вытачивать самому. Зато с помощью такого набора любая трубка превращается в идеально подготовленную деталь. Процесс развальцовки происходит точно так же, как и с применением станка, о котором мы расскажем дальше.

Рекомендации по выполнению развальцовки

Самостоятельная разбортовка медных трубок – легкая задача только при наличии практического опыта. При этом от качества развальцовки зависит герметичность и надежность выполняемых соединений.

Поэтому перед монтажом медного трубопровода, установкой или ремонтом теплогенерирующих приборов лучше попрактиковаться на трубах разного диаметра.

Для специалиста, профессионально занимающегося ремонтом трубопроводов или оборудования, потребуется набор профессиональных инструментов, в который кроме развальцовщика входит риммер для зачистки края трубы, трубогиб и труборез. Для редких ремонтных работ хватит недорогого развальцовщика с минимальным набором насадок.

Рекомендации, которые помогут выполнить развальцовку правильно:

Перед началом работ тщательно проверяют трубу: на ней не должно быть заусенцев и мусора, край и стенки должны быть ровными и не иметь искривлений, к развальцовке допускаются только трубы с круглым сечением.
Во время развальцовки важно следить за тем, чтобы не происходило перекоса расширяющего наконечника относительно трубы. В противном случае раструб будет асимметричным и не сможет обеспечить надежное соединение.
При расширении трубы вручную, конусную болванку следует вкручивать, а не вдавливать в отверстие

Это поможет распределить усилие и не повредить трубу.
Разбортовку трубы экспандером лучше выполнять в два-3 этапа. Сначала немного расширить кромку, а затем повернуть расширитель и растягивать трубу до нужного диаметра.
Устанавливая трубу в матрицу вальцовочного станка, следует выбирать то отверстие, которое точно соответствует диаметру трубы.
Внешнюю поверхность трубки перед развальцовкой обрабатывают абразивной губкой, чтобы очистить от пыли и мусора и обеспечить надежную фиксацию в держателе. Если этого не сделать, трубка будет проскальзывать в матрице, мешая процессу развальцовки.

Этапы развальцовки медных трубок – пошаговое описание процесса + видео уроки

Для подготовки медной трубы к соединению понадобится специализированный инструмент, который называется развальцовкой, вальцовка, развальцовщик (более подробно про инструменты, их виды и советы по выбору, мы рассмотрим ниже). Сущность процесса заключается в приложении к концу механической нагрузки с целью придания ему определенной формы.

Как правило, это конус. При этом металл подвергается определенному удлинению за счет уменьшения толщины стенок трубы. При правильном выполнении операции не изменяется соосность элементов детали.

Для создания стыка с использованием фитинга, размер конуса должен составлять порядка 74 градусов в соответствии с требованиями ГОСТ 13954-74. При использовании оборудования или приспособлений промышленного происхождения и соблюдении всех требований техпроцесса, результат должен соответствовать приведенной схеме.

На что обратить внимание при подборе трубок;

1. Не допускается разностенность (неодинаковая толщина стенок в поперечном сечении). В процессе деформации в зоне тонкой стенки растяжение выше, чем в противоположном направлении, где она может отсутствовать вовсе. При этом нарушается соосность внутреннего канала и возникает риск разрыва стенки или образования трещин в ней.
2. Для развальцовки нужно использовать отожженные медные трубы. В процессе отжига изменяется кристаллическая структура материала, и он становится более пластичным.
3. Для соединения медных трубок используются изделия с толщиной стенки не менее 0,8 миллиметра.
4. На торцах, подвергаемых развальцовке, не должно быть механических повреждений, они должны быть строго перпендикулярны продольной оси. Для обеспечения этого параметра следует торцевать конец трубы с использование специального инструмента – трубореза.
5. Для развальцовки используются насадки различных размеров, соответствующих стандартным требованиям, как для резьбовых соединений, так и под пайку. Если приобретается оснастка, произведенная в азиатских странах, необходимо проверять ее на соответствие нашим стандартам, в противном случае нестыковка неизбежна.

Нужно также обращать внимание на состояние инструмента для развальцовки медных трубок. Раздача производится пуансоном

Перед началом работы его нужно тщательно очистить от пыли и загрязнений.

Как развальцевать тормозную трубку, развальцовка, как сделать тормозную трубку, медную трубку.

Watch this video on YouTube

Если этого не сделать, твердые частицы могут нанести поверхности медной трубы повреждения, которые в дальнейшем преобразовываются в трещины. Кроме того, неровности становятся причиной образования протечек.

Работа производится с использованием специального приспособления для развальцовки трубок из меди, которое оснащается удерживающим устройством, калиброванным под каждый стандартный размер сменными губками. Рабочий орган – пуансон – также может быть сменным по такому же принципу.

Перемещение пуансона производится вручную винтом. Контроль процесса развальцовки медной трубки производится визуально.

При использовании для этой цели механизированных приводных расширителей, развальцовка осуществляется вращающимся держателем с раскатывающим роликом. Процесс производится введением шпинделя в отверстие трубки.

Смотреть видео

Развальцовка медных трубок для начинающих

Watch this video on YouTube

Более толстые участки раскатываются в большей степени, тонкие – меньше. В результате такой прокатки улучшаются механические свойства материала, что способствует надежности и прочности стыка.

Для домашнего хозяйства практичны наборы для развальцовки медных трубок, включающие в себя удерживающее устройство и комплект оснастки для различных их размеров.

В конечном итоге этапы развальцовки можно представить следующим образом:

1. Зачистить конец медной трубки, предназначенный для обработки.
2. Надеть на деталь специальную муфту.
3. Закрепить трубку в зажимном устройстве.
4. Установить пуансон нужного размера.
5. Вращая ворот довести рабочий винт до упора.
6. Извлечь деталь из приспособления, проконтролировать качество выполненной операции.

Смотреть видео

Развальцовка тормозной трубки.

Watch this video on YouTube

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

• коксование резьбы в результате попадания на неё жидкости;
• загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

Порядок работ

Труборезом отрезается необходимый кусок трубки.
Она прижимается держателем так, чтобы край выступал за него на 5−6 мм.
Взамен конуса устанавливается штамп, соответствующий по сечению трубке.
Внутренняя кромка трубы зачищается чем-то заострённым, вполне сгодится и обыкновенный ножик.
Торец немножко подпиливается напильником.
Надевается штуцер. Резьба гайки должна быть ориентирована к концу трубки, а не к ее телу.
Печать вкручивается с расплющиванием окончания трубки. Здесь главное — не переусердствовать и не плющить очень глубоко.
Штамп сбивается, и вместо него устанавливается конус

Его необходимо вкручивать осторожно и без перекосов.
Итогом должна стать окольцованная гайкой трубка с держателем на конце.
Отделанная трубка устанавливается вместо сломанной части, в систему заливается тормозная жидкость, далее прогоняется по ней.
Автомобиль и система испытываются на неполадки.

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Плюсы и минусы самостоятельной развальцовки

К плюсам самостоятельной развальцовки можно причислить то, что не нужно платить кому-то за работу.

Из минусов нужно отметить то, что ваш механизм может понадобиться всего раз. Исключение, если вы приобретаете подержанные авто с огромным пробегом, которые находились в плохих, негативных обстоятельствах либо были в авариях, и достаточно часто их меняете.

Делать ремонт по инструкции самому либо поручить профессионалам, приходится решать персонально, однако следить за состоянием всей тормозной системы и патрубками необходимо постоянно.

Итак, подводя итог, можно отметить, что работа по развальцовке патрубков не очень трудоёмкая и сложная. Нужно понимать, что большую часть ремонтных работ стального друга можно с лёгкостью выполнять и самостоятельно. А это весьма существенно, ведь, устраняя неисправность своими руками, можно не только сэкономить денежные средства, но и осуществить работу лучше любого автослесаря. Главное — соблюдать инструкции.

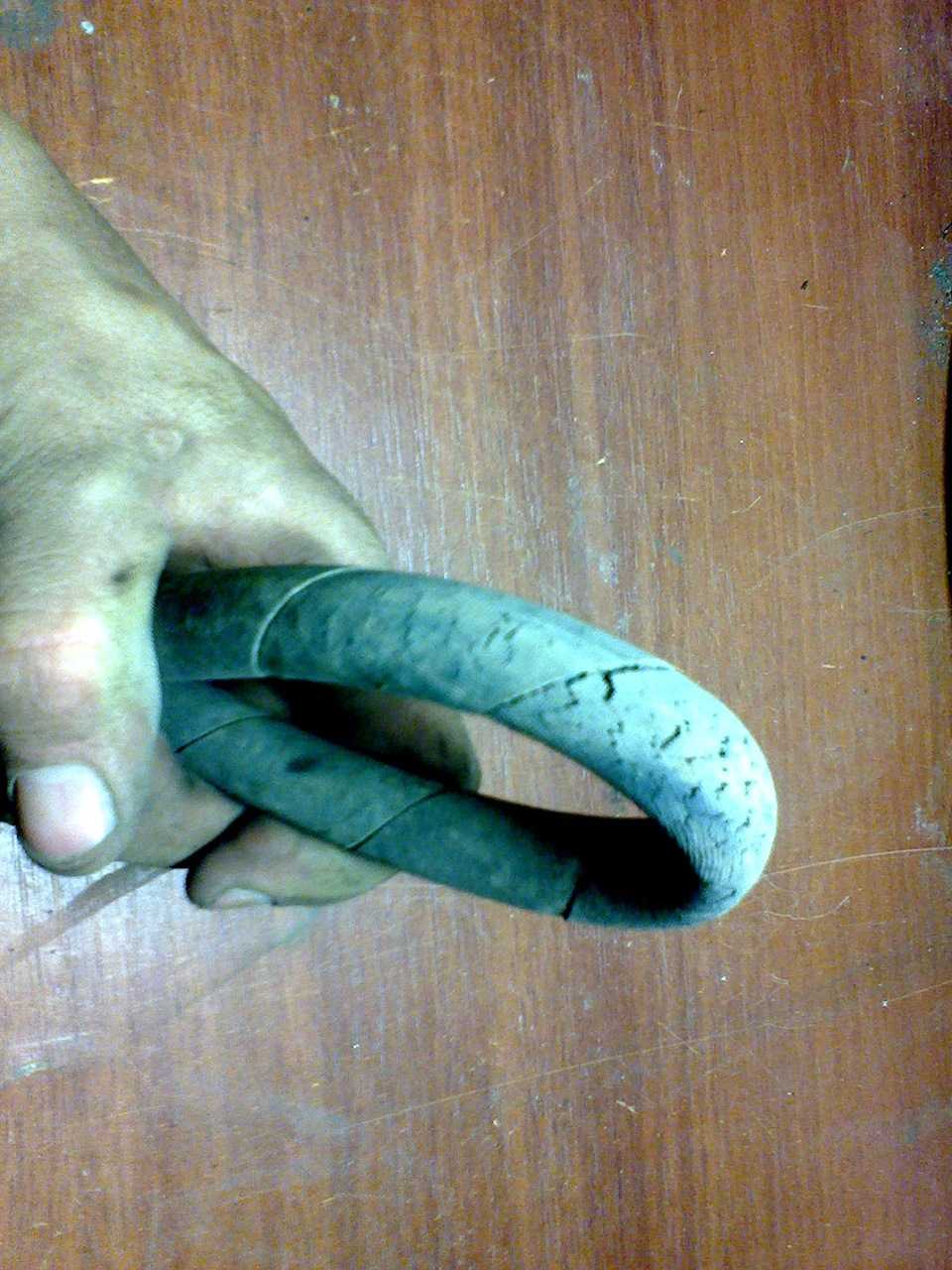

ПРОБЛЕМА:1. Низкое качество топливных шлангов (комплект шлангов ВАЗ 2112 — через 7-9 месяцев начинаются трескаться)

2. Так как топливная система от Нормы-Авто является сборной солянкой от нескольких марок машин, то в результате большое количество соединений, особенно под капотом, которые снижают надежность.

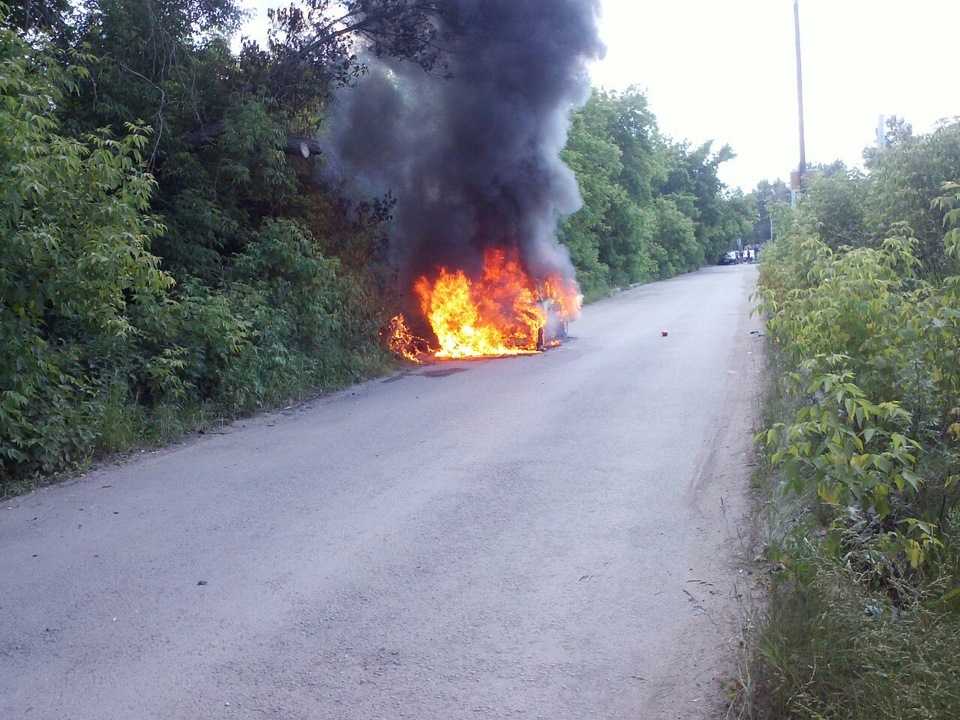

Результаты утечки топлива могут быть плачевны Sega544 www.drive2.ru/l/6968575/
