Некоторые особенности установки различных видов септиков

Автономная канализация частного дома состоит из 3 частей:

  • Внутрення часть – сантехприборы, соединительные трубы;
  • Наружная часть – септик, накопительный или фильтрационный колодец;
  • Трубопровод, соединяющий внутреннюю и наружную часть канализации.

Для наружной трубы, выходящей из дома, практичнее всего использовать трубы ПВХ, ПП. Ее размеры зависят от удаленности септика, а диаметр не менее 100-110мм. Также, при их прокладке необходимо соблюдать уклон 2-3 см на 1 погонный метр.

Современные септики нередко оснащаются насосным оборудованием. Их разделяют на самотечные и с принудительной откачкой. В обоих случаях сети электроснабжения заглубляются в грунт, должны быть изолированы от повреждений и защищены гофроканалом или полиэтиленовой трубой диаметром 20 мм.

Септики, в которых исключен контакт сточных вод с почвой, могут быть удалены от частного дома всего на 3-5 метров. Для канализационных систем с почвенной доочисткой существует целый ряд ограничений по удалению от объектов на участке, в зависимости от их конструкции и фильтрационной способности.

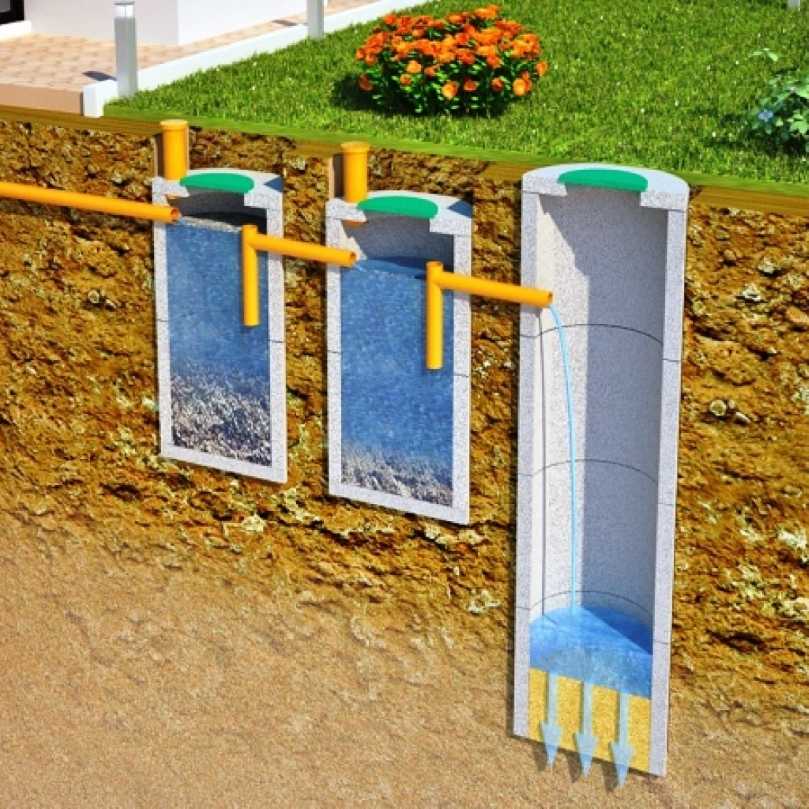

Бетонные септики устраивают из нескольких колодцев, сопряженных соединительными отрезами труб в верхней их части для оттока осветленных вод. Для этого применяют стандартные бетонные кольца. Размеры: диаметр –1,5 м, высота – 90 см.

Производительность септика также определяют исходя из объема залпового сброса воды. Эта характеристика обозначает тот объем сточных вод, которые септик способен принять за один раз, отфильтровывая их в своем обычном режиме. Бетонные септики, устраиваемые своими руками на даче, способны перерабатывать 1-5 кубических метров сточных вод в сутки, в зависимости от наличия фильтрационной системы, применения бактериологических добавок и прочих катализаторов данного процесса.

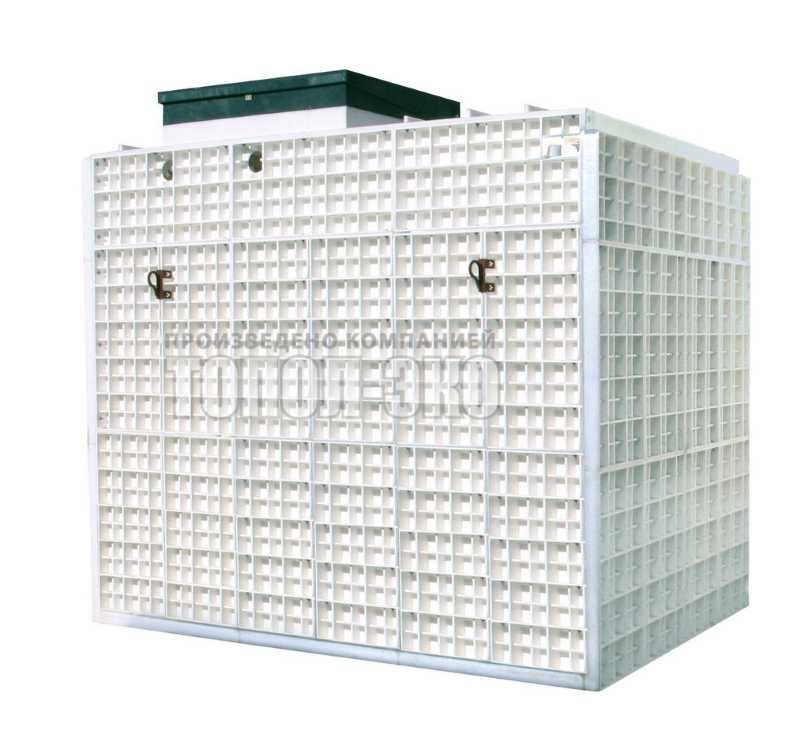

Септики, производимые специализированными компаниями, типа Топас, Септик-Танк, Тверь, Термит, рассчитаны на значительно больший объем залповых сбросов стоков, с последующей их фильтрацией до 98%. Например, недорогой бытовой септик Топас-6, при своей невысокой мощности всего в 1,5 кВт, способен переработать до 1,5 куб. метров стоков в сутки, и обеспечить полноценной канализацией 6 человек. Однако существуют комплексные локальные очистные системы, способные перерабатывать до 3500 куб. метров стоков в сутки, рассчитанные на значительно большее количество человек.

Каким бы ни был ваш выбор септика для дачного участка, расчет его – инженерная задача, для грамотного исполнения которой необходимо достаточно знаний и исходных данных. В наше время всю эту информацию возможно получить на специализированных сайтах компаний, ведомств и специализированных порталах и форумах. Только после этого расчет и установку септика для всей семьи можно сделать на своем дачном участке своими руками!

Владельцы частных домов, не подключенных к централизованным канализационным сетям (КС), закономерно сталкиваются с проблемой утилизации хозяйственно-бытовых стоков. И большинство таких частных домовладельцев прибегают к варианту установки септика, что делает необходимым решение задачи расчета для постройки или подбора готовых автономных очистных сооружений.

Необходимо понимать, что отведение и утилизация стоков четко регламентируется нормативной документацией РФ, несоблюдение которой приводит к негативным последствиям как для экосистемы, так и к ответственности виновных лиц. Поэтому, выполняя расчет септика для потребностей домовладения, опираются на целый ряд стандартов и правил, в частности:

  • СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», регламентирующие санитарно-защитные зоны вокруг малых очистных сооружений, а также корректировку активных объемов установок.
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация» или их актуализированную редакцию СП30.13330.2012, для определений расходов стоков.
  • Пособие по проектированию инженерных систем МДС 40-2.200, в котором приводятся основные нормативные выкладки по расчету септиков и их вспомогательных сооружений (дренажных колодцев, полей фильтрации и т.п.).

Расчет объема

Объем выгребного резервуара – важный параметр, от которого зависит эффективность работы канализационной системы и частота чисток стока. Рассчитывается он исходя из количества проживающих в доме. Если речь про дачный вариант, то принимается среднее арифметическое пребывающих в здании людей. Например, в круглогодичном коттедже живет 4 человека: 3 взрослых и 1 ребенок.

Совет от эксперта:
Стандартно на 1 взрослого человека принимается 0,5 кубометров отходов, для ребенка в половину меньше. Если к стоку подключены какие-либо устройства потребляющие воду, то учитываются и они. В нашем примере они не подсоединены.

Выходит, что в сутки в выгребную яму будет сливаться 3*0,5+0,25=1,75 кубометров стоков. Полученное значение всегда округляется в большую сторону. Это поможет предупредить переполнение резервуарами при необходимости подобрать подходящий объем готовой емкости. В нашем случае, принимается значение 2 кубометра.

Объем резервуара должен в 3 раза превышать суточное количество отходов. Поэтому, 3*2=6. Оптимальным объемом резервуара для семьи из трех взрослых человек и одного ребенка будет 6 кубических метров.

Для оборудования канализационной системы дачного дома используется иная схема. Чаще всего, на даче не живут большими семьями, а приезжают на несколько дней отдохнуть, собрать урожай или убрать огород. Можно не проводить расчеты, а просто обустроить сток, емкость которого будет находиться в пределах 1–2 кубометров.

Зачем рассчитывать объем:

  1. Это необходимо для подбора целесообразной конструкции выгребной ямы. Существует два вида стоков: открытые и закрытые. Открытые более просты в обустройстве и обслуживании, но подходят только для переработки стоков, объемом до 1 кубометра. Закрытые практичнее, т. К. они способны поглощать большее количество отходов и безопаснее в экологическом плане;
  2. Если неправильно рассчитать объем сточных вод у открытого резервуара, то он будет справляться со своей работой значительно медленнее, чем должен. Кроме того, выходящие стоки будете заражать почвы и грунтовые воды.

При расчете потребного объема нужно дополнительно учитывать уровень грунтовых вод, В местности, где они близко расположены к поверхности земли возможно переполнение ямы за счет их повышения.

Расчет усреднителя по расходам

Для расчета
усреднителя по расходам необходим
график поступления сточных вод в течение
смены или суток (в задании). При этом
режим поступления сточных вод по
концентрациям принимается равномерным.
Откачка стоков из усреднителя также
равномерная.

Например:

График поступления
сточных вод в течение смены представлен
на рисунке 1:

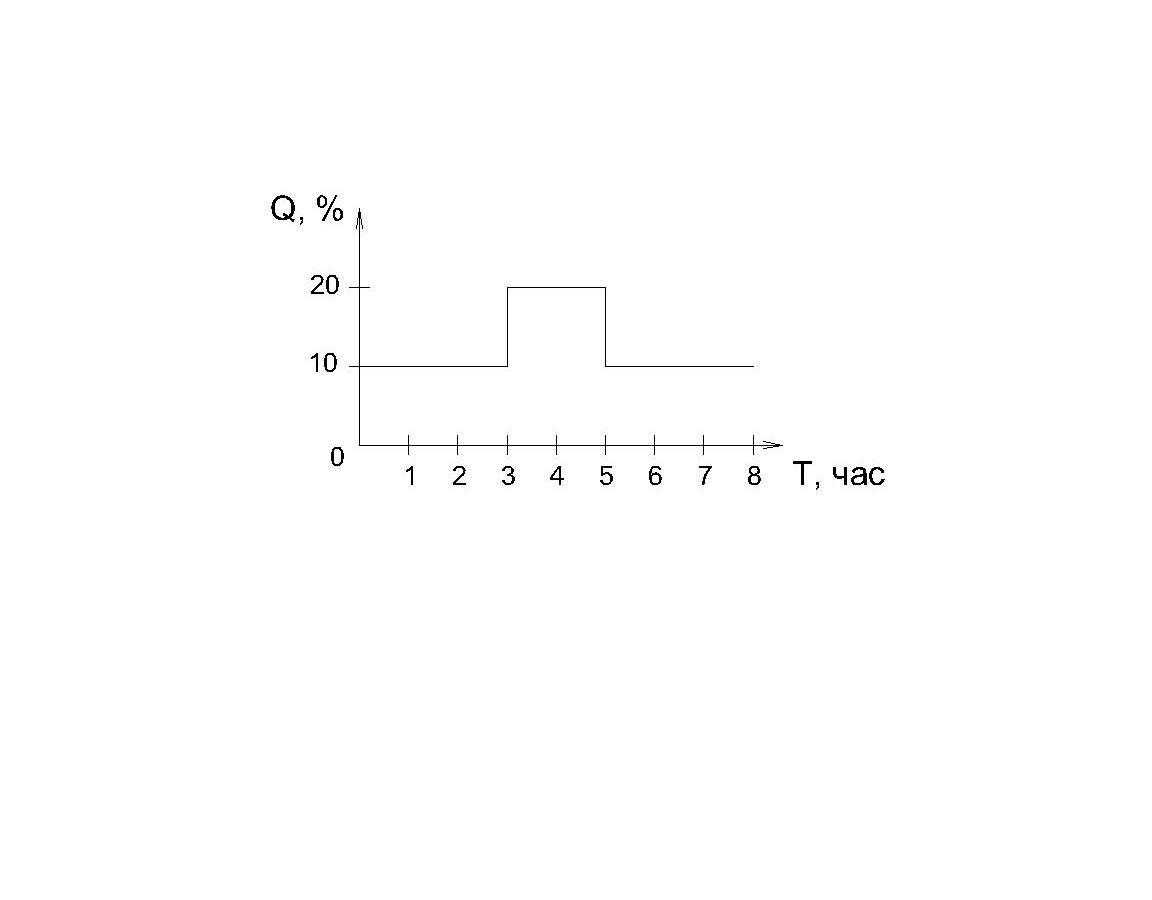

Рисунок 1 — График
поступления сточных вод в течение
смены.

Для определения
объема усреднителя рассчитываем средний
расход (в %), который будет откачиваться
насосом из усреднителя:

Составляем почасовой
график притока и откачки сточных вод
(Таблица 2.2):

Таблица
2.2 — График притока и откачки сточных
вод

Часы

Поступление
стоков по графику, %

Откачка
стоков,%

Остаток
воды в усреднителе в этот час, %

Динамика
изменения остатка по часам, %

Новое
перераспределение остатка воды в
усреднителе, %

1

2

3

4

5

6

1

10

12,5

— 2,5

-2,5

+5

2

10

12,5

— 2,5

-5,0

+2,5

3

10

12,5

— 2,5

-7,5

4

20

12,5

+7,5

+7,5

5

20

12,5

+7,5

+7,5

+15,0

6

10

12,5

— 2,5

+5,0

+12,5

7

10

12,5

— 2,5

+2,5

+10,0

8

10

12,5

— 2,5

+7,5

Всего

100

100

В столбце 2 указывается
% расходов в соответствие с часовым
графиком поступления сточных вод в
усреднитель; в столбце 3 – указывают %
откачки сточных вод из усреднителя; в
столбце 3 – значение, полученное разницей
между значениями в столбцах 2 и 3; в
столбце 5 –значение первого часа
дублируется из столбца 4, второе и
последующие значения находятся
суммированием последующих значений,
например для второго часа : (первое
значение из столбца 5) + (второе значение
из столбца 4) и т.д.

Далее необходимо
найти самое маленькое значение в колонке
5 и обозначить его за «0» в колонке 6 (в
данном примере это происходит на третьем
часу). Далее для того чтобы найти значение
четвертого часа, прибавляем к значению
третьего часа значение из столбца 4 для
четвертого часа (т.е. к 0+7,5=7,5), и т.д. пока
не заполнятся все значения столбца 6.

Объем усреднителя
определяется как максимальное значение
в столбце 6, т.е. для данного случая 15%.
При сменном расходе воды Q=100
м³/смену минимальный необходимый объем
усреднителя составит 15 м³. С учетом
запаса 10%, объем усреднителя составит
16,5 м³.

После определения
необходимого объема усреднителя
подбирают его размеры с учетом высоты
борта 0,5 м. Количество секций усреднителя
не менее 2-х и обе рабочие . Принимается
2 секции размером 2,4х2,4м2,
высотой 2 м; рабочий объем каждой 8,64 м3.
В усреднителе, как правило, применяется
следующее оборудование:

— погружные насосы
для равномерной откачки стоков;

— мешалки для
перемешивания стоков (если необходимо
усреднение и по концентрациям);

— система барботажа
сжатым воздухом (для взмучивания
выпадающего осадка).

Расчет усреднителя
по расходам кроме табличной формы может
быть выполнен в виде интегрального
графика.

объём стока

Небольшой объём расхода сточных вод, разбавленных восьми или десяти кратным количеством подземных вод, создаёт чрезвычайно плохие условия для процесса биологической очистки и, кроме того, приводит к очень значительным затратам за счёт значительного увеличения необходимого усилия подачи и энергопотребления воздушных компрессоров. Это две основные проблемы, стоящие на пути эксплуатации сооружений по очистке стоков.

Затем очищенные стоки подаются из вторичных отстойников в два контактных резервуара размером 15 Д х 15 Ш х 3.6 В (метров) с полезным объёмом 810 м3, где они подвергаются обеззараживанию хлором. Ил удаляется при помощи гидростатического давления.

Фактическое количество стоков, подаваемых на очистные сооружения, почти невозможно точно определить, по причине значительного разбавления сточных вод подземными водами в коллекторной и транспортной сети. Объём смеси из подземных вод и стоков может быть измерен в мерном канале, но это не позволяет определить количество стоков. Поэтому, объём стоков оценивается на основе нормативов производства сточных вод домохозяйствами, промышленными предприятиями и бюджетными организациями. Этот расчётный объём, затем, корректируется с учётом общего объёма поступающих разбавленных стоков, которые измеряются в канале, и коэффициента разбавления. Расчётные данные за прошлые периоды по стокам, переработанным в период с 2001 по 2003 год включительно, представлены в Таблице 2.5.

Необходимо учитывать также отклонения в объёме стока рек во времени (периоды высоких и низких вод) — глобальные циклические вариации стока с периодами от 2 до 3, от 5 до 7, от 11 до 13 и от 22 до 28 лет и устойчивое уменьшение количества воды в водоёмах суши. Отмечено, что в последние десятилетия уровень Мирового океана повышается в среднем на 1,2 мм в год, что эквивалентно потере сушей ежегодно 430 км3 воды. Причинами этого являются вырубка лесов, осушение болот, уменьшение количества осадков на суше, распашка степей, подземные горные разработки и др. Следовательно, под влиянием человеческой деятельности наблюдается устойчивое сокращение количества воды в водоёмах суши, то есть истощение ресурсов пресной воды.

Количество образующегося осадка при обработке стоков железным купоросом составляет 20-25 % от первоначального объёма стока. Осадок может обладать токсичными свойствами из-за наличия в нем захваченной части сточной воды с остаточными цианидами.

Такая модернизация привела бы уменьшению количества попадания подземных вод в канализационную систему, и, следовательно, уменьшению объёма воды, поступающей на очистные сооружения и снижению требуемого усилия подачи и требуемой мощности компрессора. Замена старых повреждённых труб также приведёт к снижению затрат на материалы и трудовые ресурсы, необходимые для технического обслуживания и уменьшению некоторого ущерба, наносимого переливом стоков во время сильных дождей. Предполагается, что около 50% железобетонных труб будут повторно использованы.

Книга содержит экологические характеристики компонентов технологических растворов, базовые составы растворов и электролитов для обработки поверхности металлов. Даны характеристики систем промывки, описаны рациональные способы промывок и нормирования водопотребления. Показаны варианты компоновок гальванических линий и гальванического цеха, объемы и загрязненность промывных и сточных вод, а также технологические схемы очистки кисло-щелочных и хромсодержащих сточных вод, технологические схемы очистки отработанных технологических растворов и электролитов, а также приведены сравнительные характеристики методов очистки. На примере конкретного гальванического цеха показана многовариантность как гальванического производства с точки зрения объёма и состава сточных вод, так и способов организации систем очистки стоков, а также приведены принципы адаптации гальванического производства и различных систем очистки сточных вод. Описаны способы регенерации отработанных электролитов и схемы рекуперации отработанных растворов, а также способы утилизации гальванических шламов. Определены основные направления создания экологически безопасного гальванопроизводстве.

Расчет размеров и объема

Для точного определения внутреннего пространства ёмкости используется специально разработанная формула расчёта объёма септика. Но она подразумевает большое количество сложных значений и трудна для частного практического применения. На практике объем септика для частного дома рассчитывается по более простой формуле. Количество человек Х 200 литров сточной нормы на человека Х 3 дня (время переработки стоков) / 1000 = объем в метрах кубических.

Для обслуживания 4 человек необходим септик объемом 2.4 куб.м.

Чаще всего в семье 4 человека. Рассмотрим вариант с расчётом объёма на это количество членов семьи.4х200х3/1000=2,4 куб. м. Септик на 5 человек потребует объёма в 3 куб. м. Рассчитанный по этой формуле объем на 6 человек равняется 3,6 куб. м. На 20 человек, вычисляемый показатель равняется 12 куб. м.

При расчёте параметр «количество людей» лучше брать «с запасом», чтобы учесть нагрузку при посещении гостей и других непредвиденных ситуаций. Суточная норма может быть увеличена, если есть маленькие дети, домашние животные. Этот показатель также возрастает, если вы используете большое количество различных бытовых приборов с расходом воды (стиральная машина).

Как уже было указано выше, существуют лабораторные расчёты, которые приводятся для фабричных септиков. По этим данным, можно проводить расчёты и в ситуациях с ёмкостями, выполненными самостоятельно.

Так, при септике в три секции:

  • на двух человек потребуется полезный объем в 1,5 куб. м.;
  • на три-четыре человека – 2 куб. м.;
  • на пять-шесть человек – 3 куб. м.;
  • на восемь человек – 4 куб. м.;
  • на десять человек – 5 куб. м.;
  • на двадцать человек – 10 куб. м.

Основным строительным материалом при обустройстве септика самостоятельно являются бетонные кольца. И ключевым расчётом служит определение количества этих материалов. Чаще всего хватает 3 ж/б колец с диаметром 1,5 м и высотой 0,9 м. Не используется более 5 колец на один септик.

Не стоит забывать о других элементах при самостоятельном обустройстве системы. К ним относятся:

  1. Ж/б плита.
  2. Труба для вентиляции.
  3. Цемент, песок, щебень.

При расчёте необходимого объёма септика используются формулы, которые приводились выше. Кроме того, необходимо знать объем одного кольца, чтобы определить достаточное количество колец в ёмкости.

V=∏R2H=∏(d2/4) H, где:

  • V – объем цилиндра;
  • ∏ — число Пи (3,14);
  • R – радиус основания;
  • d – диаметр основания;
  • H – высота.

Зная объем кольца, его можно сопоставить с полученными цифрами требуемого объёма бетонного септика. Объем 1 кольца (d=1,5 м; H=0,9 м) приблизительно равняется 1,6 куб. м. Выходит, что для 4 членов семьи в доме со всеми удобствами (горячее водоснабжение и т. д.) для обустройства септика понадобится 2 кольца.

Этого количества будет достаточно и для 5 человек. До 10 человек могут быть обеспечены одной ёмкостью в 3 кольца. Если планируется проживание от 10 до 20 человек, потребуется обустройство септика, состоящего из нескольких ёмкостей, так как более 3 колец устанавливать нельзя. В таком случае лучше позаботиться о приобретении заводской модели достаточного объёма.

Первое правило при сооружении автономной канализации — это корректно подобрать трубы и септик для очистки сточных вод. При выборе труб следует руководствоваться общими правилами, в то время как подбор септика является более сложной и объемной задачей. Корректный расчет сточных вод для определения объема сборной емкости позволяет максимально уменьшить периодичность очистки и снизить затраты на обслуживание.

1.1 Приёмная камера

Резкие колебания расхода и количества
загрязнений сточных вод затрудняют их
очистку. Для усреднения расхода и
количества загрязнений применяют
приёмную камеру. Типоразмер приёмный
камеры принимается в соответствии с
табл. 5.1 .

4.1.2 Решётки

Решетки устанавливаются на всех очистных
сооружениях независимо от того, как
поступают сточные воды на очистные
сооружения – самотеком или после
насосной станции, имеющей решетки.

Тип решеток определяется в зависимости
от производительности очистной станции
и количества отбросов, снимаемых с
решеток. При количестве отбросов более
0,1 м3/сут предусматривается
механизированная очистка решеток, при
меньшем количестве отбросов – ручная.
При механизированных решетках следует
предусматривать установку дробилок
для измельчения отбросов и подачи
измельченной массы в сточные воды перед
решетками или направлять их для совместной
обработки с осадками очистных сооружений.
При малой и средней производительности
очистной станции применяют решетки-дробилки.

При расчете решеток определяют их
размеры и потери напора, возникающие
при прохождении через них сточных вод.

Размеры решёток определяются по расходу
сточных вод, по принятой ширине прозоров
между стержнями решётки и ширине
стержней, а также по средней скорости
прохождения воды через решётку.

Скорость движения сточных вод в прозорах
решёток при максимальном притоке
надлежит принимать: для механизированных
решёток – 0,8…1 м/с; для решёток-дробилок
– 1,2 м/с.

Расчёт решёток начинается с подбора
живого сечения подводящего канала перед
камерой решетки. Каналы и лотки должны
рассчитываться на максимальный секундный
расход qmax,cс коэффициентом 1,4 . Скорость движения
сточной жидкости в канале должна быть
не менее 0,7 м/с и не более 1,2…1,4 м/с.

Общая ширина решётки определяется по
формуле:

Bp = S(n – 1) + bn, м,
(16)

где S– толщина стержней.
Наиболее употребляемые прутья
прямоугольного сечения с закруглёнными
углами размером 860 мм,
т. е.S = 0,008,b– ширина прозоров между
стержнями 16 мм = 0,016 м;n– число прозоров решётки, определяемое
по формуле

,
(17)

где Н – глубина воды в канале перед
решёткой при пропуске расчетного расхода
(без k=1,4),Vp– скорость движения сточных вод;k3– коэффициент, учитывающий стеснение
сечения потока граблями: при механизированной
очистке 1,05, при ручной очистке – 1,1…1,2.

Общая строительная длина решётки
определяется по формуле

L = 1 + P + 2, (18)

где 1– длина уширения перед решёткой, м,
определяемая по формуле

1=1,37 (Bp – Bк),
(19)

где Bp– ширина камеры решётки, м;Bк– ширина подводящего канала, м;

P– рабочая длина
решётки, принимается конструктивно
равная 1,5 м;

2– длина уширения после решётки,
м, определяемая как

2= 0,51. (20)

Общая строительная высота канала в
месте установки решёток, Н, м:

Н = h1 + h2 + hp,
(21)

где h1– глубина
воды в канале перед решёткой при пропуске
расчетного расхода сk=1,4,
м;h2– превышение
бортов камеры над уровнем воды, должно
быть не менее 0,3 м;hp– потери напора в решётке, определяемые
по формуле

(22)

где g– ускорение свободного
падения;k– коэффициент
увеличения потерь напора за счёт
засорения, равный 3;– коэффициент сопротивления, зависящий
от формы стержней и определяемый по
формуле

(23)

где – коэффициент,
определяемый формой стержней, равный
для прямоугольных 2,42, для прямоугольных
с закруглёнными краями 1,83, для круглых
1,72,– угол наклона
решётки к потоку.

Количество отбросов, снимаемых с решётки
Wотб, м3/сут,
определяется по формуле:

(24)

где
= 8 л/(челгод)
– количество отбросов в расчете на
одного жителя, снимаемых с решёток с
шириной прозоров 16…20 мм;– приведённое число жителей по взвешенным
веществам.

Влажность отбросов составляет 80 %,
плотность – 750 кг/м3.

Для дробления отбросов в здании решёток
устанавливаются дробилки молоткового
типа Д-3, Д-3а, производительностью
0,3…1,0 т/ч. Работа дробилок периодическая.
Дроблённые отходы, транспортируемые
потоком воды из технического водопровода,
допускается направлять в канал сточной
воды перед решётками или перекачивать
в метантенки. Расход воды, подаваемой
к дробилки, принимается из расчёта 40 м3на 1 т отбросов.

В проекте необходимо привести схему
узла решёток и схематичное изображение
дробилки. Основные технические
характеристики решёток и дробилок
приведены в табл. 17.1, 17.5 .

После определения числа работающих
решеток необходимо предусмотреть
установку резервных решеток согласно
табл. 22 .

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
