Проверка и замена тэна водонагревателя: способы определения неисправностей, поэтапное описание процедуры

Монтаж и замена

Для проведения монтажных работ, потребуются следующие инструменты:

  • крестовая и шлицевая отвёртка;
  • плоскогубцы;
  • гаечные ключи;

Если осуществляется замена ТЭНа, то прежде, чем установить новый элемент, производятся демонтажные работы вышедшего из строя нагревательного элемента.

Прежде, чем приступать к этой операции, необходимо обесточить водонагреватель, вынув вилку или отключив автоматы на центральном электрощите, если бойлер подключён напрямую.

Установка осуществляется в такой последовательности:

  1. Необходимо тщательно вымыть бак от образовавшейся накипи и протереть его ветошью.
  2. Новый ТЭН устанавливается таким образом, чтобы резиновая прокладка ровно прилегала к поверхности соединяемых деталей. Все резьбовые соединения должны быть затянуты необходимым моментом. Когда ТЭН будет установлен, к нему подсоединяются электрические провода.
  3. Затем устанавливается нижняя крышка, и бойлер наполняется водой. Если протечки отсутствуют, то можно включитьводонагреватель в электрическую сеть.

Что такое ТЭН?

ТЭН что это такое расшифровка

ТЭН (сокращение от трубчатый электронагреватель) — это простейший электрический нагревательный  прибор, который имеет самые разнообразные области применения:

  • Отопление — ТЭНы применяются в качестве нагревателей в электрических котлах, электрокаменках для саун, масляных радиаторах и так далее.
  • Горячее водоснабжение — с помощью ТЭНов нагревают воду накопительные и проточные водонагреватели. Да и в обычных бытовых чайниках тоже установлен ТЭН.

В общем, сфера применения таких приборов очень широкая.

Везде, где нужно что-либо нагреть можно задуматься о применении того или иного вида ТЭНов.

Теперь давайте подробно рассмотрим основные виды трубчатых электронагревателей:

  • ТЭНы для нагрева жидкостей — чаще всего при помощи таких приборов нагревают воду для тех или иных целей, но из этого правила есть исключения. Например, существуют модели, предназначенные для нагрева машинного масла или пищевых продуктов.
  • ТЭНы для нагрева воздуха — и так понятно, что такими приборами нагревают воздух, но тут есть свои нюансы — наличие или отсутствие обдува и скорость обдувающего воздуха. Кроме того, воздушные ТЭНы могут быть с оребрением, при помощи которого увеличивается площадь их поверхности.

Какие ТЭНы применяются в электрических котлах и водонагревателях.

Гайка может быть следующих диаметров: 1,25 дюйма, 2 дюйма и 2,5 дюйма. Уплотняется такой блок при помощи кольцевого резинового уплотнения (если оно предусмотрено конструктивно) или при помощи подмотки нитью или ФУМ-лентой. Что касаемо трубок, они могут быть изготовлены из углеродистой или нержавеющей стали. Нержавейка дороже, но значительно дольше живет чем черная сталь.При мощностях до 9 кВт, внутри котлов могут быть установлены блоки с напряжением питания 220 В. При большей мощности, в котлах устанавливаются блоки под трехфазное напряжение 380 В.

Теперь перейдем к ТЭНам для водонагревателей. Они могут быть выполнены на резьбовой гайке (чаще всего диаметром 1,25 дюйма) или на фланце, который зажимается при помощи болтов. Смотрим ниже на рисунок:


ТЭН для водонагревателя на фланце

Есть еще «сухие» ТЭНы. Они изолированы от воды в специальных колбах и производители утверждают, что они более безопасны, чем обычные. Хотя все их преимущества в безопасности можно свести на нет при помощи установки УЗО, которое будет отключать питание при наличии тока утечки больше 30 мА.


«Сухой» ТЭН

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6
Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7
Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная

При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)

Климат контроль с воздушным датчиком

Чтобы батарея могла автоматически включаться-отключаться не только при перегреве, но и при достижении заданной температуры в комнате, в схему можно добавить еще один элемент автоматики – реле с воздушным датчиком температуры помещения.

Такие зачастую ставят на теплые полы. Они обеспечат своеобразный климат контроль.

Есть вообще термореле розеточного типа. С ним даже не понадобится изменять схему подключения.

Достаточно будет воткнуть вилку в розетку и система автоматики готова. Подробнее

Особенно это актуально в период отсутствия сильных заморозков, когда на улице еще не так холодно. Конечно, температуру в комнате можно регулировать и встроенным термостатом, тем самым вручную уменьшая нагрев секций, однако:

во-первых, это не удобно – каждый раз приходится наклоняться к полу и крутить регулировочное колесико

во-вторых, влечет за собой сильный разброс колебаний температуры в комнате

в-третьих, с электронным термостатом по воздуху вы забудете про раздражающие щелчки от реле

https://youtube.com/watch?v=XgB6dKNXXl4%3F

Устройство ТЭНа

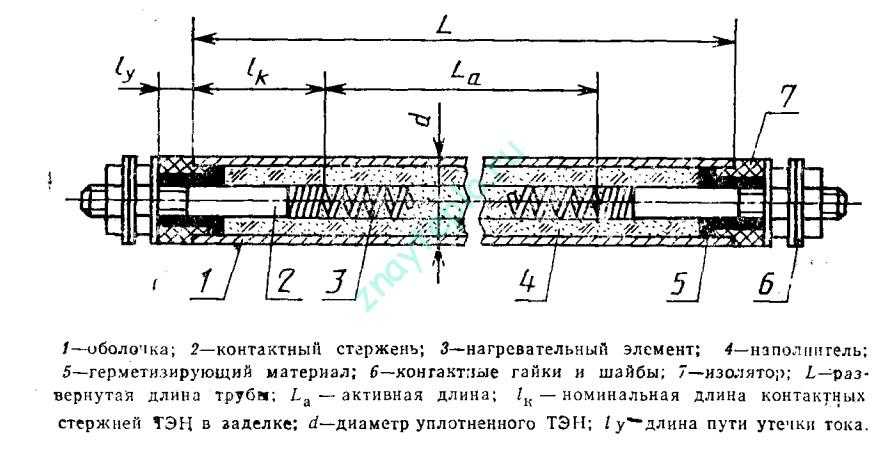

Для того, чтобы понять как устроен трубчатый электронагреватель посмотрите ниже на рисунок:

Устройство ТЭНа водонагревателя

  1. Оболочка — металлическая трубка. В качестве оболочки применяются медные, стальные или алюминиевые трубки разных диаметров.
  2. Контактный стержень — металлический стержень с резьбой на конце, через который подключается питание ТЭНа.
  3. Нагревательный элемент — спираль из сплава с высоким удельным сопротивлением.
  4. Наполнитель — в качестве наполнителя используется диэлектрик периклаз (белый порошок оксида магния).
  5. Герметизирующий материал — защищает наполнитель от попадания наружной влаги и тем самым сохраняет его свойства.
  6. Контактные шайбы и гайки нужны для крепления клемм.
  7. Изолятор — разделяет контактный стержень и оболочку ТЭНа. Нужен для защиты от утечки тока на корпус.

На рисунке указаны параметры длины. Давайте расшифруем их значение:

  • L — развернутая длина нагревателя. По ГОСТу она равна сумме длин прямолинейных и изогнутых участков.
  • Lа — активная длина. Равна длине нагревательного элемента.
  • Lk — это длина заделки контактного стержня. Длина заделки нормируется и указывается в маркировке при помощи литеры.
  • Ly — это длина пути тока утечки. Специальная нормируемая величина.
  • d — диаметр ТЭНа.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Как правильно заменить ТЭН в бойлере

Замену детали производят при ее поломке из-за отсутствия регулярной очистки бойлера Необходимость в замене ТЭНа возникает при его неисправности. Когда он перестает нагревать воду, срабатывает электрозащитное устройство. В среднем срок службы составляет 4 года. Затем он выходит из строя из-за повышенной жесткости воды. Это событие можно отсрочить, если ежегодно выполнять обслуживание бойлера: очищать ТЭН и магниевый анод от накипи. Эта операция позволит увеличить продолжительность эксплуатации и улучшить качество воды, скорость ее нагрева. Перед приобретением нового элемента стоит проверить состояние старого ТЭНа с помощью контрольной лампы или мультиметра. В первом случае собирают простейшую электрическую цепь, включающую лампу и нагреватель. Если свет горит – проблема не в нем. Во втором случае измеряют сопротивление специальным прибором. Нулевое значение свидетельствует о неисправности нагревателя.

Конструкции разных моделей бойлеров имеют незначительные отличия, но сам принцип замены ТЭНа в водонагревателе является единым для всех типов устройств.

Для начала отключают подачу воду, а остатки жидкости сливают из бойлера. Водонагреватель обязательно обесточивают путем выдергивания вилки из розетки. В нижней части бойлера есть крышка, которая крепится шурупами. Их нужно открутить отверткой, и крышка снимется. В целях безопасности, прежде чем приступать к замене ТЭНа в бойлере, нужно проверить наличие напряжения на клеммах, например с помощью индикаторной отвертки. Затем отсоединяют провода и откручивают гайки, удерживающие нагреватель на посадочном месте. Производят замену ТЭНа на водонагревателе, предварительно проверив, чтобы контакты были сухими. Если в бойлере установлен анод, заменяют также и его. Проверяют на герметичность уплотнитель и прикручивают крышку на место. После этих манипуляций необходимо наполнить бойлер холодной водой и стравить из него воздух, открыв кран горячей воды. Только теперь можно включать его в сеть.

Критерии выбора

Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.

Разновидности приборов

Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:

Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.
Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки

Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.

Особенности и количество нагреваемой жидкости

ТЭН с магниевым анодом для жесткой воды Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.

Условия эксплуатации

Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.

Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.

Что нужно знать перед ремонтом?

Чтобы проведение ремонтных работ по замене нагревающего элемента прошло максимально просто, а в процессе не возникло непредвиденных ситуаций, желательно подробнее ознакомиться с его расположением и причинами выхода из строя.

Место расположения устройства

У многих стиральных машинок разных брендов и производителей ТЭН располагается внизу. Для проведения ремонтных мероприятий или замены детали на новую придется снимать корпусную крышку машинки.

От конструкции каждой отдельной стиралки зависит, откуда удобнее добираться до греющей детали — с фронтальной части или с задней. Этот вопрос домашний мастер решает самостоятельно исходя из личных удобств и предпочтений.

Посадочный отсек для ТЭНа практически у всех современных стиралок одинаковый. Если машинка имеет солидный возраст, от 12 лет и старше, это место может отличаться по размеру и форме. Поэтому нужно заранее определить его габариты и подобрать четко соответствующую этим показателям деталь

В отдельных моделях греющий элемент располагается сбоку и для проверки или устранения неполадок требуется демонтировать боковую стенку.

Причины выхода ТЭНа из строя

Главные причины, по которым деталь выходит из строя и теряет работоспособность, сводятся к двум позициям.

Первая – это заводской брак. Он встречается нечасто, однако, застраховаться от неприятности такого плана невозможно.

Даже приобретая технику класса люкс последнего поколения можно наткнуться на бракованную модель. Если машинка находится на гарантии, вопрос решается очень просто — производитель бесплатно меняет нерабочий ТЭН на аналогичный, но полностью исправный.

Отдельные модели греющих элементов подлежат ремонту, но большинство придется менять сразу на новые, так как производитель не предусмотрел возможности их восстановления

Вторая среди главных причин – это накипь. Именно она оседает на металлическом корпусе, негативно воздействует на греющий элемент и в итоге лишает его работоспособности.

Низкая теплопроводность накипи мешает прибору передавать выработанное тепло воде, а он сам при этом начинает перегреваться, испытывает повышенную нагрузку. В конце концов, просто сгорает, не выдержав такого объема тепловой энергии.

В домашних условиях очистить ТЭН от накипи можно разными способами. Однако, если гарантийный срок еще не истек, разбирать машинку самостоятельно не желательно. Если потом вдруг случится серьезная поломка, чинить по гарантии ее не будут ввиду нарушения заводской целостности корпуса

Помимо этих негативных явлений, накипь создает на поверхности модуля условия для образования коррозии. Со временем это приводит к нарушению целостности его металлической оболочки.

Прибор, потерявший герметичность, становится уязвимым для внешнего воздействия и риск возникновения короткого замыкания, возгорания и прочих пожароопасных ситуаций существенно увеличивается.

Вывести греющий элемент из строя может использование неправильных моющих средств, например, порошков для ручной стирки, или постоянное превышение объема порошка на одну процедуру.

В результате неразумных действий пользователя на поверхности детали образуется плотная непроницаемая пленка из мыльного концентрата. Она создает преграду для нормального теплообмена, провоцирует перегрев ТЭНа и ведет к его последующему прогоранию.

Чтобы этого избежать, предстоит правильно ухаживать за машинкой, используя средствами против накипи для стиралок.

Регулярное использование Калгона в процессе стирки предохраняет нагреватель от образования накипи и улучшает общую работоспособность стиральной машины

Если вы не хотите использовать дорогие покупные средства для чистки стиралки, рекомендуем ознакомиться с лучшими способами чистки с использованием подручных средств.

Как диагностировать неисправность?

Для распознавания неисправности необязательно разбирать стиральную машинку и тестировать нагревательный элемент мультиметром.

О проблемах скажут следующие сбои, появившиеся в работе:

  • вода при стирке не нагревается до запрограммированной температуры;
  • машинка набирает воду, но быстро прекращает стирку или полностью выключается спустя 5-6 минут;
  • почти сразу после активации агрегата в доме или квартире выбивает электрические пробки;
  • в помещении во время работы чувствует неприятный, горелый запах;
  • качество стирки заметно ухудшается;
  • корпус при прикосновении бьет током.

Если хоть одна из перечисленных проблем выявлена, менять или ремонтировать ТЭН нужно как можно быстрее.

Виды ТЭНов

Нагревательные элементы можно разделить на два вида:

  • воздушные;
  • водяные.

Воздушные ТЭНы, как можно догадаться из названия, предназначены для работы на воздухе и используются для непосредственного нагрева либо самого воздуха, либо тех или иных предметов, находящихся в воздушной среде. Подобные электронагреватели можно встретить в обычных электроплитках, духовых шкафах, комнатных обогревателях.

Назначение второго вида — нагрев жидкости. Такие нагреватели работают в электрочайниках, электротитанах, масляных или водяных отопительных системах. Отличным примером водяного ТЭНа может служить обычный бытовой кипятильник.

Классический пример водяного ТЭНа — обычный бытовой кипятильник

Отличия одного вида от другого невелики, но они есть. Прежде всего, водяной нагреватель отличается большим соотношением мощности к габаритам. Иными словами, он имеет высокую мощность при малых габаритах и площади поверхности. Обусловлено это тем, что прибор работает в среде с высокой теплопроводностью. Это позволяет быстро нагреть большой объем жидкости при минимальных затратах электроэнергии (меньше тепла в единицу времени расходуется на нагрев окружающего воздуха). Недостатком такой конструкции является то, что водяной ТЭН не может работать без погружения в рабочую среду (жидкость) — он сразу перегреется и сгорит, поскольку воздух имеет гораздо меньшую теплопроводность, чем те же вода или масло.

Воздушные же нагреватели имеют довольно большую площадь поверхности для своей мощности и не нагреваются так сильно, хотя внешне могут ничем и не отличаться от жидкостных.

Внешне ТЭН электрический водяной (слева) может ничем не отличаться от воздушного

Что такое ТЭН.

ТЭН (сокращение от трубчатый электронагреватель) — это простейший электрический нагревательный прибор, который имеет самые разнообразные области применения:

  • Отопление — ТЭНы применяются в качестве нагревателей в электрических котлах, электрокаменках для саун, масляных радиаторах и так далее.
  • Горячее водоснабжение — с помощью ТЭНов нагревают воду накопительные и проточные водонагреватели. Да и в обычных бытовых чайниках тоже установлен ТЭН.

В общем, сфера применения таких приборов очень широкая. Везде, где нужно что-либо нагреть можно задуматься о применении того или иного вида ТЭНов. Теперь давайте подробно рассмотрим основные виды трубчатых электронагревателей:

  • ТЭНы для нагрева жидкостей — чаще всего при помощи таких приборов нагревают воду для тех или иных целей, но из этого правила есть исключения. Например, существуют модели, предназначенные для нагрева машинного масла или пищевых продуктов.
  • ТЭНы для нагрева воздуха — и так понятно, что такими приборами нагревают воздух, но тут есть свои нюансы — наличие или отсутствие обдува и скорость обдувающего воздуха. Кроме того, воздушные ТЭНы могут быть с оребрением, при помощи которого увеличивается площадь их поверхности.

Приборы гибкого типа

Такие конструкции нашли применение в системах с горячих каналов, в пресс-формах. Они удобны в тех случаях, когда нужно контуру в горячей канальной системе придать определенную форму. Размеры электронагревательных элементов могут быть любые. Разновидность гибкого электронагревательного элемента, который знаком практически каждому домовладельцу – это кабель саморегулирующийся для теплого пола. Такой нагревательный ТЭН очень часто используется при изготовлении системы отопления помещений.

Отдельный вид прибора – это патронный, в котором выводы для соединения с источником питания находятся на одной стороне. Длина нагревательного элемента может быть максимум 3,5 м. Основное отличие от всех остальных разновидностей приборов заключается в том, что у него компактный корпус, чаще всего изготовленный из нержавеющей стали с выводами.

У патронных ТЭНов очень высокая удельная мощность, тепло от нагревательного элемента передается как конвекционным, так и контактным путем. Как правило, такие нагреватели часто используются в промышленности при нагреве масла, различных форм, изготовленных из металла. Достаточно часто приборы можно встретить автомобильной промышленности, обувной, пищевой, в литейном производстве.

Способы подключения

Нужно отметить, что ТЭНы для бойлеров могут монтироваться в устройство как по одному, так и сразу несколько.

Параллельное подсоединение

Этот вариант подключения должен соответствовать определенным требованиям.

Основные правила следующие:

  1. Напряжение как в электрической сети, так и в каждом отдельном элементе обязано быть одинаковым.
  2. Чтобы определить общую мощность бойлера, нужно просуммировать мощности всех установленных элементов.
  3. Если по определенной причине один из ТЭНов сломается, то цепь продолжит работу. В этом случае единственное, что необходимо выполнить — поменять поломанный элемент.

Последовательное включение

Второй вариант заключается в последовательном подключении. При этом необходимо соблюдать принципы работы:

  1. Если сломается один из ТЭНов, то работа всей сети прервется.
  2. Чтобы узнать общее сопротивление, надо просуммировать все находящиеся в сети сопротивления.
  3. Суммарное напряжение не может быть больше общего напряжения всех обогревательных элементов.

Комбинированный метод

С учетом этой схемы в нескольких участках электрической цепи обязаны применяться разные варианты подсоединения. Довольно часто комбинированный способ целесообразен, если невозможно приобрести нагревающие элементы требуемой мощности. В таком случае устанавливают ТЭНы, имеющиеся в наличии, а необходимое значение достигается с помощью различных способов подключения.

Разновидности

Тэны бывают различной формы, мощности и среды нагрева.

Наиболее популярные разновидности:

Трубчатый

Такая конструкция получила наибольшее распространение в водонагревательных приборах. Стоимость таких элементов довольно высока из-за применяемых в их производстве нержавеющей стали и нихрома.

Данные устройства при качественном изготовлении способны прослужить более 10 000 часов.

Оребрённый

ТЭН по своей конструкции мало отличающийся от трубчатого. Единственным отличием являются перпендикулярно расположенные рёбра из нержавеющей стали, относительно основного нагревательного устройства. Такая конструкция позволяет увеличить мощность ТЭНа за счёт большей площади нагреваемой поверхности.

Преимущества применения бойлеров

Основным преимуществом данной конструкции является то, что при использовании сухого ТЭНа отсутствует контакт электрической части с водой, а, следовательно, и опасность поражения электротоком пользователей.

При выходе их из строя они не функционируют, а электрические части не касаются трубки, поэтому не создают ситуацию попадания пользователя под действие электрическим током.

Имеется достаточно много и иных очевидных преимуществ водонагревателей с сухим ТЭНом, которые сложно переоценить: отсутствие процесса накипеобразования на поверхности нагревательного элемента, скоростной нагрев и экономия электричества, а также простое обслуживание и длительный срок эксплуатации.

Все вышеперечисленное в общей сложности создает привлекательность и популярность такой модификации водонагревателей на рынке.

Отсутствие накипи

Накипь на поверхностях нагрева традиционных ТЭНов возникает в связи с тем, что водопроводная вода в своем составе имеет соли жесткости натрия и кальция, которых тем больше, чем выше исходная жесткость природной воды.

При соприкосновении с поверхностью ТЭНа вода имеет пограничную высокую температуру, в этом слое начинает протекать интенсивный процесс накипеобразования. Накипь является плохим проводником тепла, в связи, с чем стенки ТЭНа начинают перегреваться, с последующим разрывом.

Бойлеры с сухим элементом защищены от таких сбоев, поскольку их греющий элемент заключен в стеатитовой колбе, исключающей прямой контакт с водой.

Долгий срок службы сухого нагревателя

Вследствие использования новейшей технологии в водонагревателях с сухими нагревательными элементами, их срок эксплуатации увеличен дополнительно на 5 лет непрерывной работы, поэтому модификации с сухими ТЭНами работают, как правило, не менее 10 лет. Это качество позволяет сэкономить владельцам на ремонте и замене нагревающих элементах.

Кроме того большинство сухих ТЭНов имеют схожую конструкционную структуру и габариты. Это даёт возможность применять один типоразмер ТЭНов для разных модификаций емкостей.

Нет воздушных пробок

Воздушная пробка под тепловизором

В традиционных конструкциях бойлеров с открытыми ТЭНами, образование воздушных пробок способно вывести их из строя, из-за нарушений условий охлаждения стенок конструкции нагреваемой водой. Бойлер с сухим ТЭНом имеет 100% защиту от таких видов аварии.

Кроме того такие модификации водонагревателей обладают одной важной особенностью. В том случае если ТЭН все же выйдет из строя, при его замене пользователю не придется сливать всю воду из рабочей емкости

Необходимо лишь открутить предохранительный фланец, извлечь ТЭН и заменить его на новый комплект.

Высокая производительность

Специалистами доказано, что традиционные электрические бойлера намного длительнее нагревают воду за один цикл. Помимо этого, удельный расход электроэнергии на нагрев 1 литра воды в «мокрых» модификациях намного выше, чем с сухими ТЭНами.

Для повышения эффективности водонагревателя стеатитовую керамическую колбу, где установлены элементы, заполняют маслом. В этом случае тепловая проводимость будет выше, чем обычных у воздушных модификаций, что дополнительно увеличит скорость нагрева, при существенном снижении удельных показателей на нагрев воды, таким образом экономя общий расход электроэнергии.

Простота обслуживания и ремонта

Дополнительным преимуществом сухого ТЭНа в электробойлере является простота его обслуживания. Конструкция устройства позволяет выполнять техобслуживание в два раза реже, чем для классического бойлера.

Несмотря на то, что современные бойлера выпускаются по новейшим технологиям и с высокими гарантийными сроками, полностью отказаться от технического обслуживания, не может позволить себе ни один производитель. Задачей пользователя по увеличению межремонтного периода является проведение своевременного техобслуживания бойлера в сроки установленные заводом.

Наличие защиты от сухого старта

Старые традиционные конструкции бойлеров зачастую выходят из строя, когда они включаются в работу при отсутствии в баке воды. Водонагреватели с сухим элементами не опасаются сухого старта. Эта защита гарантируется установкой специального термоблока, которая не позволяет нагревательному элементу перегреваться в условиях отсутствия охлаждающей среды. Подача электроэнергии в устройство будет прекращено, поэтому важные функциональные элементы бойлера не будут выведены из строя.

Какой ТЭН в бойлере лучше — сухой или мокрый

Трубчатые электронагреватели — металлические трубки с теплопроводящим электроизолятором и токопроводящей нитью (нихромовой, фехралевой) внутри по центру с определенным сопротивлением, передающими удельную мощность на поверхность устройства. Конструкция напоминает усовершенствованные обычные кипятильники. Это элемент, отвечающий за подогрев воды. Возможно также блочное исполнение — ТЭНБ.

Срок эксплуатации бойлеров с мокрыми и сухими ТЭНами зависит не от нагревательных элементов, так как они заменяемые, а от наличия анода и материала самого бака (нержавейка, эмалированная сталь, пластик).

Чем отличается сухой ТЭН от мокрого

Сухой ТЭН отличается от мокрого способом контакта с водой. Параметр определяет конструкцию и качества.

Тип Конструкция Контакт с водой Особенности
Сухой (закрытый) Устройство:
  • нихромовая спираль в трубке с керамической засыпкой;
  • второй слой кварцевого песка и защитная колба из стеатита (чаще всего), магниевого силиката, керамики.
Основная нагревательная часть не соприкасается с водой, защищена оболочкой (керамической, из специального стекла). Магниевый анод необходим в двух случаях. Элемент собирает на себя соли (накипь), уменьшает окисление и коррозионные процессы, разрушающие не только кипятильник, но и емкость бойлера. Анод может быть с защитой стекловидной эмалью.
Мокрый (открытый) Ничем не защищенная металлическая трубка с нагревательной нитью внутри. Контакт функционального нагревательного сегмента с водой прямой, непосредственный. Поэтому теплоотдача мокрых ТЭНов, но и их коррозия, большая, чем у закрытых.

Какой ТЭН надежней — сухой или мокрый

Открытые нагреватели менее надежные, чем ТЭНы закрытого типа, защищенные оболочкой. Еще один минус – риск пробоя и удара током, такие случаи редкие.

Какой ТЭН экономичнее — сухой или мокрый

Больше электроэнергии потребляют сухие ТЭНы (дополнительно тратится энергия на прогрев кожуха), они дороже, но это окупается долговечностью, как минимум в 3 раза большей, чем у открытых типов. Закрытые ТЭНы медленно нагреваются, но и так же остывают.

Преимущества нагрева сухими ТЭНами: работоспособность не зависит от качества воды, нет налипания извести, коррозии (на кипятильнике, а не в самом баке), а если есть, то касается только защитной колбы.

У накопительных водонагревателей с сухими ТЭНами плюсов больше. Замена кипятильника выполняется легко самостоятельно (достаточно сменить колбу), не требует слива воды, в отличие от открытых, что экономит усилия при замене.

Последовательность замены ТЭНа в водонагревателях «Ariston»

занимается производством водонагревателей длительное время, выпускает долговечные и качественные модели, которые прослужат пользователям не один год. Внешнее и внутреннее устройство водонагревателей «Ariston» практически такое же, как и «Термекс». Но у многих возникают трудности при снятии фланца, из-за его овальной формы. Последовательность замены ТЭНа на водонагревателе «Ariston»:

  1. Обесточить водонагреватель и слить из бака всю воду. Для этого существует простой способ: открыть все краны горячей воды и открыть предохранительный клапан. Следует убедиться заранее, что выход предохранительного клапана направлен в канализацию. Если нет, то воду придётся сливать в отдельную ёмкость.
  2. Защитный кожух в моделях «Ariston» не предусмотрен, но перед снятием фланца необходимо отстыковать фиксирующую планку, которая крепится с помощью одного болта. Фланец достают не наружу, а проталкивают внутрь бойлера.
  3. Полностью достать ТЭН вместе с фланцем не получится, поэтому его надо развернуть внутри бытового прибора. Когда фланец окажется развёрнутым, то нагревательный элемент окажется снаружи и его можно просто демонтировать.

Помимо нестандартного фланца, проблем с заменой нагревательных элементов в бойлерах «Ariston» не возникает.

Проверка исправности тэна

Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.

Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”

Еще можно проверить наличие потенциала между нулем и корпусом прибора. Когда тэн разрушается, его токоведущая спираль соприкасается с водой, а через нее напряжение попадает на корпус бойлера.

Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.

Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.

Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.

Стоимость

Блок ТЭН с терморегулятором типа “Аристон” (И)

Этот прибор имеет встроенный терморегулятор, который позволяет настраивать работу устройства на нагрев жидкости в диапазоне +20 – 80 градусов. Рабочая поверхность данного устройства состоит из меди, что способствует максимально эффективной теплопередаче.

Цена – 1000 рублей.

RCT 3,0 KW M6

Это устройство может использоваться как в заводских водогрейных установках, так и в изготовленных самостоятельно водонагревателях. В корпусе ТЭНа имеется отверстие для установки терморегулятора, которые приобретаются отдельно.

Стоимость – 1200 рублей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
