Реле протока воды: устройство, принцип работы + инструктаж по подключению

Где применяются

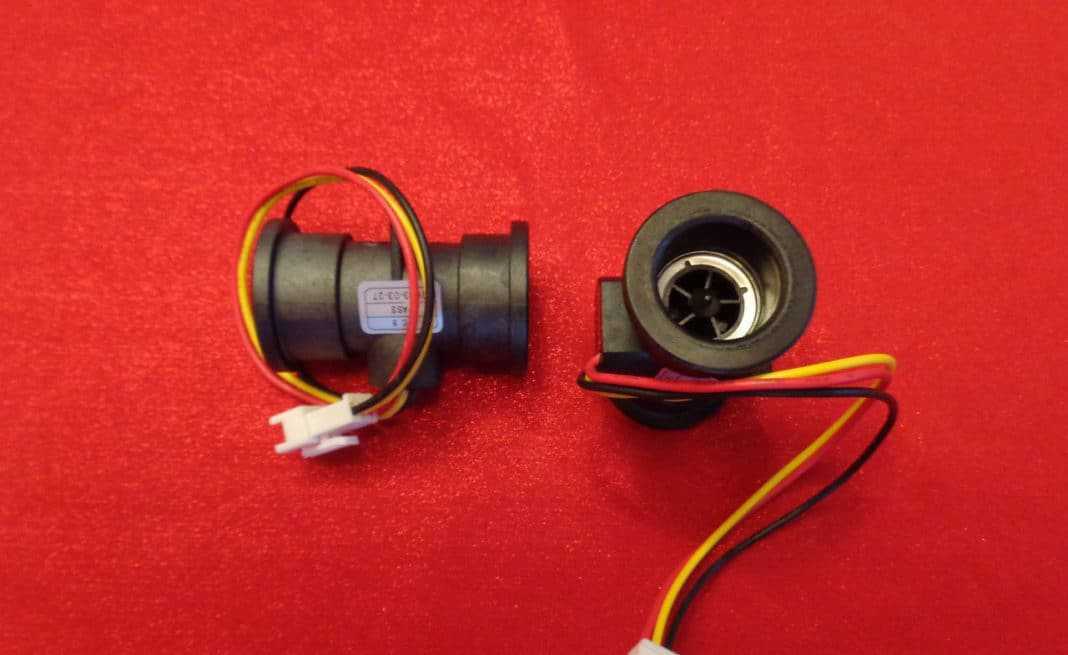

Датчики протока используют в приборах, где необходим контроль за системой подачи воды в квартиру или частный дом. Устанавливая подобный тип оборудования на газовый котёл, можно значительно уменьшить ежемесячную оплату, а также теплогенератор станет намного безопаснее в использовании.

Для газовых котлов

Регулятор протока воды есть во всех котлах (Buderus и иных моделях). Благодаря устройству тепловой генератор может работать как аппарат для обогрева жилища и нагрева воды.

Датчик давления воды газового котла монтируют на трубопровод. После установки он начинает реагировать на поток сразу же, как открывают горячий кран.

Через регулятор передаётся сигнал на специальную плату, которая установлена внутри котла. После этого автоматически запускается циркуляционный насос и снижается напор в газовых форсунках. В результате клапан циркуляции воды перекрывается.
После этого включаются форсунки подогрева воды, и жидкость начинает прогреваться в теплообменнике. После закрытия вентиля, смонтированный датчик для газового котла фиксирует это действие и передает соответствующий сигнал на плату.

Для насосов

Во многих частных домах устанавливают систему автономной подачи воды. Это необходимо, если на участке часто наблюдается слабый напор и собственник хочет, чтобы его двор был независим от централизованного водопровода. Оборудование монтируют, чтобы напор воды в доме всегда оставался на высоком уровне.

В систему входит:

• специальный насос;
• бак, куда наливается вода;
• система управления.

К насосу можно подключать различные бытовые приборы, к примеру, посудомоечные или стиральные машины. Регулятор в таком случае необходим для своевременной активации насоса, обеспечивая стабильную подачу воды.

И не имеет значение, началась ли стирка, на кухне открыт кран или вода спускается из бачка унитаза — регулятор выполняет одинаковые функции для любого типа подключенного к системе бытового оборудования.

Также рассматриваемый датчик собственники жилплощади часто соединяют с автоматическим поливом на даче или в частном доме. Здесь устройство не только выполняет функцию открытия, оно регулирует количество воды, которое должно расходоваться за раз.

Такая функция очень полезна, если используется дозированный полив, чтобы не переувлажнять почву. Для стабильной работы регулятор протока монтируют к центральному трубопроводу, а всю информацию он передаёт на пульт управления системы.

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*В зависимости от выбранного полного диапазона измерения. **В зависимости от заполняющей жидкости капиллярных линий.

Пьезорезистивные датчики давления

В преобразователях «ЭМИС»-БАР» реализован пьезорезистивный метод измерения. Давление подается на разделительную мембрану, затем передается через заполняющую жидкость в измерительную камеру и приводит к деформации измерительной мембраны из монокристаллического кремния, в которой сформированы полупроводниковые резисторы моста Уитстона. Деформация пьезорезистора, находящегося в плече моста, приводит к изменению его сопротивления и, как следствие, разбалансу измерительного моста. Напряжение разбаланса моста, зависящее от давления в измерительной камере преобразуется электронным блоком в сигнал соответствующего выходного интерфейса.

Мембрана датчика давления

Разделительная мембрана может быть изготовлена из таких материалов, как нержавеющая сталь 316L, сплав Хастеллой НН-276, тантал, монель, 316L с золотым напылением и никель. Кроме того, для защиты сенсора от агрессивной среды и экстремальных температур используется разделитель сред. В этом случае разделительная мембрана датчика может быть:

• открытой, что применимо для вязких жидкостей;
• выносной с прямым монтажом;
• на капиллярной линии.

Отметим, что степень влияния температуры на разделительную мембрану зависит от её толщины, типа и размера, а также от длины и диаметра капилляра. (1 метр капиллярной линии позволяет снизить температуру на 50 градусов). В связи с широким выбором материалов мембраны, корпуса и заполняющей жидкости, датчик возможно устанавливать на сильноагрессивные среды, например, такие как соляная кислота.

Подключение и регулировка датчика

Эффективность работы датчика, контролирующего проток воды и управляющего работой насосного оборудования, во многом зависит от правильности установки этого устройства. Следует иметь в виду, что монтироваться такой датчик вне зависимости от типа и назначения трубопровода может только на горизонтальных участках. При этом надо контролировать, чтобы мембрана датчика располагалась строго в вертикальном положении.

При установке датчика протока жидкости его при помощи резьбовой муфты соединяют со сливной частью трубопровода. При этом расстояние, на котором такое устройство должно располагаться от самой трубы, не может быть меньше 55 мм.

Схема установки датчика протока

На корпусе заводских датчиков протока воды обязательно имеется стрелка, которая указывает, в каком направлении через них должна двигаться жидкость. Устанавливая датчик на трубопровод, необходимо следить за тем, чтобы эта стрелка совпадала с направлением движения воды. В том случае, если датчик устанавливается в систему, по которой транспортируется сильно загрязненная жидкость, для корректной работы такого устройства перед ним обязательно следует разместить фильтры.

Электрическая схема подключения

Несмотря на то, что датчики протока жидкости поставляются с заводов-производителей с уже отрегулированными параметрами, самостоятельную регулировку периодически приходится выполнять. Для этого в конструкции датчиков предусмотрены специальные болты. При помощи последних увеличивают или уменьшают степень сжатия пружин, выставляя тот уровень давления, при котором данное устройство будет срабатывать.

Органы регулировки датчика протока лепесткового типа

Итак, чтобы отрегулировать датчик протока воды своими руками, необходимо выполнить следующие действия:

• слить воду из трубопроводной системы и убедиться, что давление приняло нулевое значение;
• включив насос, начать наполнять систему водой;
• при отключении насоса, которое произойдет по сигналу датчика, зафиксировать значение давления жидкости;
• снова сливая жидкость из системы, зафиксировать значение давления ее потока, при котором произойдет включение насоса;
• сняв крышку датчика и используя специальный болт, отрегулировать степень сжатия пружины большого диаметра (так вы выставите уровень минимального давления, при котором устройство будет срабатывать и насос включаться; следует иметь в виду, что сжатие такой пружины увеличивает уровень давления, а ослабление снижает);
• снова наполнив систему водой и начав сливать ее, проверить, правильно ли отрегулирован датчик и выключает ли он насос при требуемом уровне давления (если устройство отрегулировано неправильно, всю вышеописанную процедуру следует повторить);
• путем изменения степени сжатия пружины небольшого диаметра выставить уровень максимального давления, при котором насос будет отключаться (разница между порогами срабатывания датчика увеличивается при сжатии такой пружины и уменьшается при ее ослаблении);
• после регулировки степени сжатия пружины небольшого диаметра проверить правильность выполнения этой процедуры, начав заполнять систему водой и зафиксировав значение давления, при котором насос отключится (в случае, если такая регулировка выполнена неверно, ее также следует повторить до достижения желаемого результата).
