Как сделать газовый конвектор своими руками

Газовый конвектор

Особенности

Это прибор, напоминающий обычный радиатор отопления, но работающий на газе. В нем не нагревается вода (как в предыдущем варианте), а сжигается газ, тепло передается корпусу камеры сгорания и теплообменнику, а затем – в воздух. Для того чтобы продукты сгорания не накапливались внутри помещения, а выходили на улицу, газовый конвектор оснащен дымоходом.

Такой обогреватель можно подключать двумя способами – к газовой магистрали или использовать сжиженный газ в баллонах.

Устройство достаточно быстро обогревает помещение, но при его установке надо учитывать ряд особенностей прибора.

Установка

Самостоятельно монтировать этот прибор сложно и даже опасно, поэтому необходимо обращаться к специалистам. При установке необходимо следовать определенным правилам. Прежде всего, нужно сделать отверстие в стене для воздуховода, и позаботиться об изоляции трубы газового конвектора. После чего само устройство закрепляется на стене обязательно в вертикальном положении и подключается к газовой магистрали.

В процессе монтажа нужно соблюдать особую осторожность, а также иметь разрешение на проведение работ с газовым оборудованием

Модели Термофор

Самые известные модели натрубных конвекторов, выпускаются отечественной компанией Термофор. На сегодняшний день на рынке присутствуют две разновидности устройства:

Термофор 1, который предназначен для отопления только одного помещения;
Термофор 2, способный обогревать два смежные помещения.

Дымоход-конвектор Термофор сконструирован из нескольких труб, стандартных размеров — 0,65 или 1 м. Диаметр внутреннего участка равен 115 мм, а внешнего кожуха — 220 мм.

Термофор 1 выполнен из двух труб, в комплектацию которых входят декоративные накладки. Модель, предназначенная для отопления сразу нескольких комнат, выполнена в угловой форме. Термофор 2 снабжен четырьмя трубопроводами и накладками.

Подобная установка по принципу своего функционирования близка к коаксиальной трубе. Для увеличения производительности устройства, на патрубки конвектора устанавливается воздухоотвод, благодаря которому воздух внутри агрегата движется с более высокой скоростью.

Дымоход-конвектор для отопления смежных помещений имеет много положительных отзывов пользователей. Они отмечают, что это эффективное устройство, способно хорошо снабжать помещение теплом.

Запуск оборудования и проверка работоспособности

Прежде чем приступить к эксплуатации нового обогревательного прибора, важно провести пробный запуск. Следует действовать по такой схеме

Откройте газовый кран и проверьте стыки системы на предмет утечки.
После проверки можно включить конвектор. В первый раз кнопку запуска нужно зафиксировать на 1 минуту и подождать пока газ проникнет в камеру сгорания.
Видите, что горелка зажглась? Теперь можно отрегулировать работу конвектора.

Важно: монтаж газового конвектора в деревянном доме абсолютно безопасен, потому что пожароопасные детали находятся во внутренней части обогревателя. Подводя итог, отметим: несмотря на то, что газовый обогреватель — это не слишком популярный прибор для отопления, его вполне можно использовать для создания комфортной температуры на дачах и в загородных домах

Агрегат быстро и эффективно нагревает воздух в помещении, и при этом намного более экономичен, чем электрический радиатор. Еще один очевидный плюс — это возможность подключения к газовому баллону. Одним сомнительным обстоятельством можно считать то, что газовый конвектор протапливает только одно помещение, а не весь дом, в отличие от газового котла, подключенного к системе отопления

Подводя итог, отметим: несмотря на то, что газовый обогреватель — это не слишком популярный прибор для отопления, его вполне можно использовать для создания комфортной температуры на дачах и в загородных домах. Агрегат быстро и эффективно нагревает воздух в помещении, и при этом намного более экономичен, чем электрический радиатор. Еще один очевидный плюс — это возможность подключения к газовому баллону. Одним сомнительным обстоятельством можно считать то, что газовый конвектор протапливает только одно помещение, а не весь дом, в отличие от газового котла, подключенного к системе отопления.

Надеемся, что статья была полезна и помогла разрешить возникшую проблему!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Преимущества

Дымоход-конвектор имеет ряд преимуществ, которые делают его достойной альтернативой обычным чугунным или биметаллическим радиаторам и даже целой системе водяного отопления в небольших загородных домах, летних кухнях и банных помещениях.

Универсальность – коаксиальные дымоходы-конвекторы подходят и для обычной дровяной печи, и для твердотопливных или газовых котлов.
Повышение продуктивности работы отопительного прибора за счёт использования вторичной тепловой энергии нагретого дыма, газов и водяного пара.
Эффективность – конструкция может отапливать сразу три помещения: то, в котором находится котёл, а также одно или два смежных.
Долговечность – благодаря использованию прочных металлов и сплавов в изготовлении кожуха срок службы конструкции может достигать десятилетий.
Пожарная безопасность – устройство дымохода-конвектора изолирует источник тепла, защищая от перегрева окружающие материалы. За счёт этого такие дымоходы можно устанавливать в дровяных банях и домах из бруса.
Защита от инфракрасного излучения – металлический кожух выступает в роли экрана, который поглощает излишки тепла.

Другое преимущество конструкции – повышение прочности и увеличение срока эксплуатации печного оборудования в целом. Коаксиальные дымоходы-конвекторы изготавливаются из прочной легированной стали. Она противостоит воздействию высоких температур и агрессивных кислот, содержащихся в отработанном дыме.

Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб

Установка в частном доме

Простота монтажа электрических конвекторов позволяет реализовывать эту процедуру самостоятельно.

Перед тем, как сделать конвекторное отопление своими руками, необходимо заготовить следующие инструменты:

Перфоратор.
Отвертка.
Молоток.
Уровень.

Устанавливается настенный электроконвектор в следующей очередности операций:

Сборка прибора, в процессе которой необходимо закрепить на корпусе все кронштейны.
Примерка конструкции к поверхности стены: ее необходимо выставить по уровню. Во время этого наносятся метки по месту размещения кронштейнов.
Кронштейны необходимо снять с панели и по очереди приложить к нанесенной разметке. Это дает возможность отметить точки для сверления отверстий под крепежи.
При помощи перфоратора проделываются отверстия в отмеченных местах.
Используя молоток, аккуратно забиваются дюбели в основание.
Для прикручивания кронштейнов используется отвертка или шуруповерт.
На хорошо закрепленные кронштейны подвешивают панель прибора.
Для начала работы конвектора его необходимо подключить к сети.

Что такое экономайзер и для чего он нужен

Конвекторный дымоход — изготавливаемый из высоколегированной жаропрочной стали теплообменник, устанавливаемый непосредственно на трубу отопительного котла или банной печи и используемый для повышения скорости обогрева основного пространства и эффективной подачи теплого воздуха в соседние помещения.

Использование экономайзера предпочтительно в случае регулярной эксплуатации очага в роли основного отопительного прибора. В таком случае устройство сможет взять на себя функцию радиаторного отопления, значительно повысив КПД всей отопительной системы. Максимальной эффективности при эксплуатации дымохода-конвектора можно добиться при его инсталляции на трубу твердотопливного котла.

Дымоходы конвекторного типа эффективны при организации отопления в банных помещениях. В таких случаях используются модели с возможностью перекрытия конвекционных каналов с целью направления всей вырабатываемой очагом энергии на быстрый прогрев парилки.

Запуск оборудования и проверка работоспособности

Откройте газовый кран и проверьте стыки системы на предмет утечки.
После проверки можно включить конвектор. В первый раз кнопку запуска нужно зафиксировать на 1 минуту и подождать пока газ проникнет в камеру сгорания.
Видите, что горелка зажглась? Теперь можно отрегулировать работу конвектора.

Надеемся, что статья была полезна и помогла разрешить возникшую проблему!

Особенности монтажа

Инсталляция экономайзера осуществляется непосредственно в нижнюю часть дымоотводной трубы. Конструкция выходит из тела дымохода, а потом снова входит в него, оставаясь промежуточной частью газоотводной системы.

Длину конвектора подбирают исходя из высоты помещения, а также требуемого расстояния конструкции от стены. Чем меньше экономайзер отстоит от стенной перегородки, тем больше жар выводимого через него воздуха. Большинство конвекторных труб фабричного производства комплектуются дополнительными модулями для наращивания их фактической длины. В случае отсутствия такой детали можно воспользоваться гофрированной трубой из нержавеющей стали.

Нижняя часть конвектора монтируется непосредственно над полом. В процессе установки рекомендуется укрепить этот участок при помощи уплотнительной прокладки, и только потом обрабатывать швы специализированным герметиком.

После окончания работ по изготовлению дымохода-конвектора своими руками рекомендуется покрасить его жаропрочной краской в черный цвет: это обеспечит повышение теплопроводности изделия.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

Высота от пола должна составлять 20 см.
Оставить зазор от стены 20 см.
Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
Сверху и спереди зазор должен составлять полметра.
Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт. Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение

Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.

3 схемы подключения инфракрасного обогревателя.

Парапетный газовый конвектор

Парапетным называют газовый конвектор с камерой закрытого типа и коаксиальным дымоходом. Устанавливается он обычно под окном — чтобы перекрыть зону самого активного поступления холодного воздуха. Дымоход выводится через стену. Отверстие делают в определенной точке, которая зависит от конструкции модели, но чаще всего прячется за корпусом отопительного аппарата. Со стороны комнаты отверстие прикрывается металлической пластиной, которая является частью монтажного комплекта.

Газовые радиаторы этого типа наиболее популярны, так как просто устанавливаются и монтируются. Когда говорят о газовых конвекторах, подразумевают, обычно, именно этот тип оборудования. А все потому, что могут работать как от природного так и от баллонного газа, кислород для горения отбирается с улицы, выхлоп выводится туда же. Камера сгорания газа в парапетных моделях, по отношению к помещению является герметичной, то есть выхлоп ни при каких условиях в комнату не попадает. Особенность этого обогревательного оборудования в том, что используется коаксиальный дымоход. Его еще называют «труба в трубе».

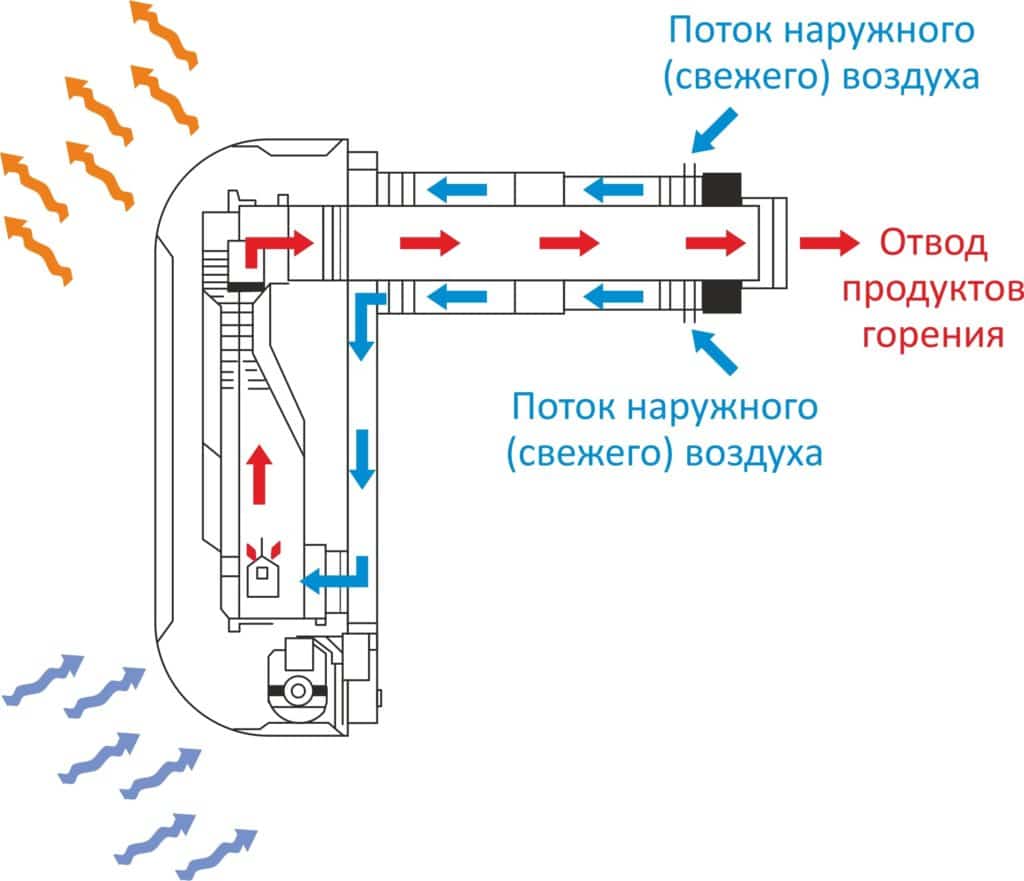

Принцип работы парапетного газового конвектора

Газовая горелка располагается в нижней части теплообменника. По наружной трубе в зону горения поступает воздух с улицы, по внутренней отводится отработанный воздух с продуктами сгорания. Так как воздушные потоки разделены лишь слоем металла, поступающий с улицы воздух, по мере продвижения, нагревается. Поэтому агрегаты с закрытой камерой горения имеют более высокий КПД: меньшее количество тепла улетает в трубу.

Принцип и особенности работы

Как же обогревается воздух в помещении? Нагретый горелкой воздух поднимается вверх вдоль стенок теплообменника, разогревая их, затем выходит через внутреннюю трубу коаксиального дымохода. Разогретые стенки теплообменника нагревают воздух, который находится рядом. Для активного его движения в кожухе, который прикрывает теплообменник, делают отверстия в нижней и верхней части. Через нижние поступает прохладный воздух, поднимается вверх, нагревается от корпуса теплообменника, выходит через верхние отверстия.

Газовый конвектор для отопления гаража — практически идеальное решение

Некоторые модели, для более активного обогрева имеют встроенные вентиляторы. Но вентилятор можно пристроить и самому. Вот только режим с обдувом создает очень активное движение воздуха, так что по ощущениям может даже стать прохладнее. Особенно если вы находитесь в зоне прохождения воздушных потоков.

Достоинства и недостатки

Достоинства парапетного газового конвектора — простой монтаж. Нет необходимости сооружать дымоход. Надо только вывести трубу в отверстие в стене. Но это же — отверстие в стене — является и недостатком. Первое — отверстие ухудшает теплоизоляцию. Второе — снижается звукоизоляция. Если стоять у проема, четко слышно что говорят в помещении.

Для монтажа надо сделать отверстие в стене

Проблему с теплоизоляцией можно решить — заполнить промежуток жаростойкими утеплителями (минеральной ватой с температурой эксплуатации от +500°C). Они же слегка ухудшат проницаемость звуков, но добиться прежнего уровня звукоизоляции не получится.

Нюансы расчетов

Зная месячное потребление газа , можно определить годовую потребность в газовом топливе. Эти расчеты действительны для магистрального газа и несколько будут отличаться для сжиженного. Отопительный сезон зависит от географического места установки . Он определяется табличным способом по СНИПу 23.01.99 “Строительная климатология и геофизика”. Например, для города Москва – 214 суток.

Расчет газа для отопления: 36,96 Х214=7909 м3, хотя на самом деле это максимально возможный расход, поскольку минимальная температура наружного воздуха в зимний период , будет всего лишь несколько дней , а средняя температура будет намного выше. И именно она будет определять фактический расход топлива. Но для выбора оборудования берется максимальный расчет, чтобы была обеспечена надежная работа нагревателя при самых низких температурах.

Конвектор на баллонном газе

Этот конвектор газовый обладает своими особенностями, которые надо учитывать при выборе модели . Самый оптимальный вариант устройства с чугунным теплообменником и блоком управления.

Аналогично природному газу здесь также учитывают мощность, при этом нужно понимать, что эти агрегаты эффективны в пространстве, поэтому для каждого устанавливают отдельный. Для квартир рекомендуются аппараты с закрытой камерой коаксиальным дымоходом, но даже при этом его не разрешают устанавливать в многоэтажном доме из-за высокой взрывоопасности баллонных установок.

Конвектор на баллонном газе

Многие владельцы домов такое отопление оборудуют вместе с установкой газгольдеров, заправляемых газом на весь отопительный сезон.

Расчеты по определению объема необходимого газа аналогичны вышеуказанным, за исключением того, что низшая удельная теплота сжигания сжиженного газа принимается 12.8 кВт/кг, а КПД – 0,92.
Для вышеприведенного примера, нагрева дома с площадью 150 м2 расчет необходимости сжиженного газа:

15 / 12.8 х 0.92= 1.27 м3 / ч сжиженного газа.

Суточное потребление – 1.27 х 24 = 30,57 м3, а

Месячное потребление – 30.57 х 30 = 917 м3
Как очевидно, в случае применения сжиженного газа его потребуется меньше в месяц почти на 170 м3. Тем не менее, это не означает, что в целом такое отопление будет дешевле, поскольку стоимость его намного выше магистрального газа. Кроме того сжиженный газ уступает природному и по многим другим показателям, поэтому конвекторы на сжиженном газе устанавливают только в районах, где отсутствует центральное газоснабжение.

Газовый конвектор на природном газе

Эта модель предпочтительна для автономного отопления, но для того чтобы она эффективна работала нужно знать отличия и преимущества модификаций, которые реализуются через торговую сеть

После определения необходимой мощности агрегата, следующее на, что требуется обратить внимание – способ монтажа, который бывает настенный и напольный. Первые имеют малые габариты и вес, при этом довольно эффективны , но ограничены производительностью в 10 кВт

Для отопления больших производственных помещений, например, гаража или ремонтных мастерских, рекомендуется выбирать напольные варианты. Эти модели имеют большой вес и размеры за счет развитой поверхности нагрева теплообменника.

Современные газовые конвекторы оборудуются закрытыми камерами сгорания. Они монтируются совместно с коаксиальным дымоходом. В связи с тем, что забор воздуха выполняется с улицы, они, в процессе нагрева, не сжигают кислород , что создает положительные санитарно-гигиенические условия в помещении и является огромным плюсом, несмотря даже на повышенную стоимость установки, до 30 % в сравнении с открытыми топочными устройствами.

Плюсы и минусы

Газовый обогреватель в эксплуатации обходится на 50% дешевле, чем обычный электрический конвектор, что является весомым аргументом для его использования. Он может работать во время перебоев в подаче электричества и достигают максимальной температуры быстро, практически мгновенно.

Преимущества газового конвектора:

Портативность и мобильность, могут размещаться в любой комнате, их можно взять с собой во время переезда, например, на дачу.
Эффективность, более 90% энергии, содержащейся в газе, преобразуется в тепло.
Мгновенная теплопередача. Нижняя граница по теплопроизводительности для таких устройств – 25 МДж/ч, что эквивалентно 6 кВт электрического отопления, таким образом, один стандартный газовый конвектор, выдает столько же тепла, как три электронагревателя мощностью 2 кВт.
Низкие удельные затраты на выпуск единицы тепловой энергии, 1 Гкал.
Современный уровень безопасности. Система защиты отключает нагреватель по датчику истощения кислорода, если его уровень в комнате становится слишком низким, а также в случае отрыва пламени или опрокидыванияобогревателя.
Защита от угарного газа.
Автоматическое поддержание температурного режима по терморегулятору.

Недостатки газового обогревателя:

Отсутствие дымохода, в конструкциях с естественной циркуляцией, поэтому выбросы в процессе сжигания топлива попадают обратно в комнату.
Их нельзя устанавливать в спальнях, ванных комнатах и других небольших или плохо проветриваемых помещениях.
Водяной пар в процессе горения может конденсироваться на стенах и потолках и вызывать образование плесени.

Газовый конвектор Alpine Air NGS-50F

Преимущества

Элемент работает в составе системы котельного или газового отопления в частных домах. Коаксиальная труба в конструкции предусматривает 2 трубы. Газы от печки или котла выводятся по внутреннему каналу. Наружный корпус защищает внутреннюю трубу и служит для передвижения свежего воздуха в обратном направлении. Нагревание становится эффективным из-за большой площади металлического кожуха.

Дымоходы типа конвекторов устанавливаются с целью увеличения продуктивности печного или газового оборудования и экономии топлива. Проявляются положительные качества при работе элемента в отопительной системе по сравнению с преимуществами и недостатками настенных электрических конвекторов.

Положительные стороны:

коаксиальные трубы являются универсальными, т.к. подходят для работы с дровяными очагами, мощными газогенераторными и газовыми агрегатами;
продуктивность котлов повышается за счет вторичного применения нагретых газов от перегорания топлива;
система используется для подогрева воздуха в соседних комнатах при подключении дополнительных трубопроводов;
изделия отличаются долговечностью, благодаря прочному и надежному материалу кожуха и внутренней трубы;
элементы коаксиального дымопровода безопасны в плане возгорания, т. к. частично защищают прикасающиеся предметы от перегревания;
наружный корпус экранирует инфракрасные лучи и поглощает излишки энергии.

Классификация

На данный момент выпускается несколько видов газового отопительного оборудования, у каждого есть свои особенности. Устройства принято классифицировать по нескольким категориям.

По расположению

Выделяют настенные и напольные модели. Первые характеризуются удобством исполнения, компактными размерами, малым весом. Кроме того, стандартное место их установки — под окном, благодаря чему создается дополнительная тепловая завеса. Но, необходимо понимать, что на стену допускаются ограниченные нагрузки, поэтому для таких изделий действуют ограничения по мощности.

Напольные модели газового оборудования подходят для отопления больших площадей. Агрегаты этого вида с легкостью вырабатывают сотни и даже тысячи киловатт тепловой энергии. Однако им требуется серьезно обустроенное основание.

По источнику подачи топлива

Немало пользователей полагают, что в качестве топлива может применяться только природный газ. Это не совсем так. Естественно, изначально предполагается, что конвектор будет подключаться к магистральному трубопроводу, но специальный переходной комплект позволяет его легко перевести на баллонный газ.

Конвектор, функционирующий на пропане, имеет следующие особенности.

Стоимость сжиженного газа в расчете на 1 кВт энергии будет аналогична электричеству. По этой причине такой вариант не особо подходит, если главная цель установки системы — экономия.
Газовый обогреватель станет отличным решением вопроса обогрева, если в проживаемой местности имеются проблемы с подачей электроэнергии или ее вовсе нет.
К системам, работающим на баллонном газе, предъявляются жесткие требования. Конечно, устанавливать их можно и самостоятельно, но при отсутствии навыков лучше обратиться за помощью к квалифицированным специалистам.

В зависимости от местности и наличия необходимых магистралей выбирается тот или иной вид.

По типу камеры сгорания

У обычного конвектора принцип работы схож с печкой: из помещения забирается воздух и выводится через вертикальный дымоход. Такое устройство характеризуется очевидным недостатком: обеспечить постоянный приток воздуха способна только хорошая вентиляция, да и придется потрудиться над обустройством дымохода, проходящего через перекрытия и кровлю.

Современные же модели имеют камеру сгорания закрытого образца. В этом случае с теплообменником соединяется специальный коаксиальный (труба в трубе) дымоход. Для отведения отработанных газов используется внутренняя полость, а забор воздуха осуществляется по межтрубной части.

Для поддержания тяги в таких устройствах имеется встроенный в дымоход вентилятор. Оборудование считается энергозависимым, поэтому в ходе работы может быть слышен шум. В то же время модели с закрытой камерой более безопасны, экологичны и легче устанавливаются.

По материалу теплообменника

В ходе работы теплообменник подвергается большим температурным воздействиям, а его выход из строя может повлечь за собой более серьезные проблемы. Рекомендуется выбирать устройства с чугунным теплообменником. Данный материал обладает специфической структурой, обеспечивающей равномерный нагрев и срок эксплуатации порядка 50 лет. Однако такой вариант будет дорогостоящим, и весить агрегат будет больше.

Более дешевые модели оборудуются стальным теплообменником. Период службы камеры сгорания из качественного металла обычно находится в пределах 10 лет.

По способу запуска

Механизм розжига горелки бывает двух видов: электронный и пьезоэлектрический. В первом случае искровые разряды генерирует электронная плата. Достоинство этой схемы в простоте и надежности, но ей требуется элемент питания, который должен быть заземлен.

Пьезоэлектрический способ характеризуется энергонезависимостью, но для его использования необходимо обладать определенными навыками. Данный вариант розжига предпочтителен в тех случаях, если хочется, чтобы система отопления не зависела от электроэнергии.

По наличию дополнительных функций

Некоторые модели газового оборудования обладают дополнительными возможностями. Одна из них — встроенный вентилятор, благодаря которому прогрев получается более быстрым и равномерным. Помимо этого, его задача — подача воздуха к корпусу теплообменника, что необходимо для охлаждения системы. Это позволяет облегчить эксплуатацию устройства и продлить его срок службы. В особенности встроенный вентилятор предпочтителен, когда теплообменник встроен в систему на несколько сот киловатт.

Также конвекторы могут иметь таймер, который позволяет настраивать время включения и отключения нагрева. Например, настройка проводится таким образом, чтобы прибор начал обогрев помещения за час до прихода домой хозяев.

Правила эксплуатации

Любая обогревательная конструкция требует внимательности к деталям, в первую очередь, это ваша личная безопасность. Особенно это касается газового оборудования, где нужно учитывать химические свойства газа и технические нюансы конструкции

На что, прежде всего, следует обратить внимание во время эксплуатации газового обогревателя и какие правила безопасности нужно соблюдать?. Во избежание пожароопасных ситуаций, взрыва газа, отравления стоит помнить о следующих правилах:

Во избежание пожароопасных ситуаций, взрыва газа, отравления стоит помнить о следующих правилах:

отсутствие продуманной приточной и вытяжной вентиляции или нарушение их работы, может привести к накоплению несгоревшего природного газа. Его токсичность опасна, может вызвать отравление и удушье, а при перепаде температурного режима и появления огнеопасного источника привести к взрыву и пожару,
во время работы конструкции к ней нельзя прикасаться, так как она нагревается до очень высоких температур,
баллоны с газом, согласно технике безопасности, положено хранить строго вертикально и в хорошо вентилируемом помещении,
большие баллоны рекомендуют устанавливать в отдельном помещении с наименьшей проходимостью и продуманной системой вентиляции,
баллоны, которые не используются, требуется хранить в нежилом помещении. Не имеет значения, пустые они или полные,
во время замены баллона всегда нужно проводить визуальный осмотр на целостность деталей, герметичность стыков. Оптимальный вариант — применить мыльный раствор на месте соединений.

Несмотря на весь перечень недостатков, газовые обогреватели пользуются большим спросом, создавая комфортную температуру в помещении. При правильной эксплуатации, профилактике и контроле даже сделанный собственными руками агрегат способен продуктивно прослужить много лет.

Настройка и управление конвекторами отопления

Настройка обогревателя и управление температурой, в большинстве современных моделей, осуществляется в автоматическом режиме при помощи термостата (или терморегулятора). В зависимости от вида прибора меняется принцип регулировки и поддержания температуры.

Самыми «умными» моделями термостатов на электроконвекторах можно управлять дистанционно через Интернет или смартфон, а также подключать к системе «Умный дом». Для этого в современных моделях электрических конвекторов есть возможность подключения к системе Nobo Energy Control, с помощью которой можно устанавливать, контролировать и программировать различные температурные режимы.

Таким образом, установка электрических конвекторов отопления – это наиболее простой и практичный способ обогрева своего дома. А выбор современных моделей с электронными термостатами и возможностью интеллектуального контроля обеспечит максимальное удобство использования.

Источник

Принцип работы и устройство конвектора газового типа

Принцип работы конвектора газового типа

Принцип работы газового устройства основан на сжигании природного газа и нагреве циркулирующего через конструкцию конвектора воздуха. Поток воздуха движется по замкнутому циклу – помещение-конвектор-помещение.

Газовый конвектор состоит из следующих основных конструктивных элементов:

Корпус из металла, оборудованный решетками для циркуляции воздуха;
Теплообменный аппарат с камерой сгорания;
Вентилятор подачи воздуха (дымоудаления);
Вентилятор циркуляции воздуха помещения;
Коаксиальный или раздельный дымоход;
Газовая горелка, встроенная в теплообменный аппарат;
Кронштейны для настенной установки (чаще приобретаются отдельно);
Система контроля и управления.

Теплообменный аппарат имеет качественное оребрение из металлических пластин для увеличения площади теплообмена. В теплообменник встроена газовая горелка – она сжигает газ и нагревает теплообменный аппарат. Для горения в камеру с помощью вентилятора подается наружный воздух. Этот же вентилятор служит нагнетательным устройством для удаления продуктов сгорания. Воздух и дымовые газы движутся по коаксиальному дымоходу (труба в трубе) или раздельным трубам – по одной подается воздух, через другую удаляется дым.

Внутри корпуса установлен вентилятор, обеспечивающий циркуляцию внутреннего объема воздуха помещения через корпус конвектора (по поверхности теплообменника). Возможно два типа установки конвекторов – жесткий (с твердой фиксацией устройства) и на настенном кронштейне с возможностью изменения направления подачи воздуха в помещение. Установка на кронштейн возможна только с раздельными дымоходами, которые подсоединяются к аппарату гибкими вставками – это дает возможность небольшой переориентации направления потока воздуха.

Некоторые производители оборудуют газовые конвекторы регулируемыми решетками (типа жалюзи) для ручного или автоматического изменения направления подачи нагретого воздуха в помещение.

Управление газовыми устройствами производится с выносного пульта. Система укомплектована необходимыми датчиками безопасности и блокировками предельных режимов.

Это интересно: Установка электрокамина в квартире — рассмотрим обстоятельно
