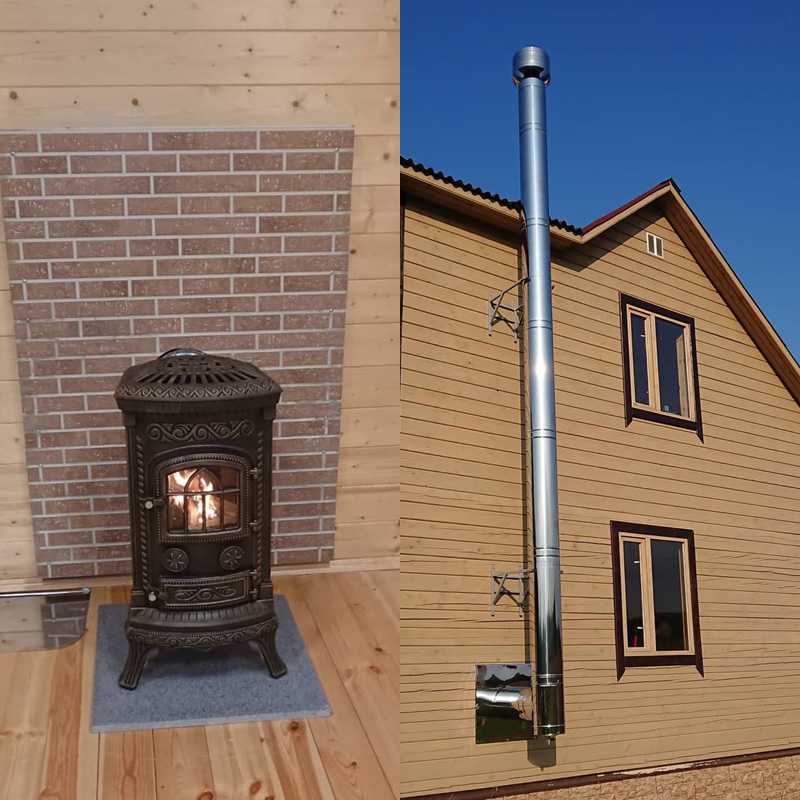

Как правильно установить печь в деревянном доме

Как правильно рассчитать размер банной печи

От мощности отопительной конструкции зависят её габариты. Чем выше этот показатель, тем больше требуется сжечь топлива, следовательно, и объём топки тоже должен быть соответствующим. При расчёте мощности учитывают объём помещения. Что же влияет на его нагрев? В первую очередь — это температура окружающего воздуха и качество теплоизоляции стен.

Первоначально вычисляют объём помещения. Для этого перемножаем его длину, ширину и высоту. Полученное значение делим на два и получаем условное количество киловатт, необходимое на обогрев.

Кроме того, требуется нагреть камни для парилки, воду для мытья. При этом часть тепла вылетит в трубу. Потому расчётное количество киловатт следует умножить на 2,5-3. Это вариант расчёта для случая, если в парилке утеплены стены, и она не совмещена с моечной.

Если же сруб голый и нет теплоизоляции, то полученное значение умножаем ещё на 1,5.

Теперь можно высчитать объём топки в литрах. Для этого мощность необходимо разделить на 0,5 или 0,6. Чтобы узнать её линейные размеры, нужно извлечь кубический корень из полученного значения. После произведённых расчётов нетрудно представить и габариты самого отопительного агрегата.

Какое оптимальное соотношение размера банной печи и помещения

Для оптимального прогрева воздуха параметры банной печи должны быть следующими:

• соотношение размера топки к площади обогреваемого помещения 1:50 или же 1:70;
• глубина топочного отверстия — 1:2 или 2:3;
• объём топки к сечению дымохода должен находиться в пропорции 1:10.

Наиболее распространённые размеры банных печей:

• Мощность 16 кВт, размер топки 55х55 см. Их используют в помещениях с объёмом 20–22 м ³. Высота отопительного агрегата от 89 до 143 см. Вместимость каменки от 60 до 150 кг камней. Такая печь, при одинаковой мощности, может выдавать большее количество пара.
• Мощность до 28 кВт, размер топочного отверстия 63х63 см. С подобными объёмами топки для обогрева парной объёмом до 35 м ³ потребуется час-полтора. Высота печи от 98 до 158 см с загрузкой камня от 70 до 170 кг.
• Мощность 40 кВт, размер топки 73х73 см, вместимость каменки — 250 кг. Способны отапливать помещения до 50 м ³. Такой агрегат позволяет париться на протяжении шести часов без дополнительной загрузки топлива.

Основные составные печи и ее виды

Углевыжигательная печь обязательно воспроизведет необходимое количество продукта. Главный момент состоит в том, что для различных конструкций свойственны различные параметры и время исполнения процесса.

В производстве данного вида сырья используют несколько видов продукции. Это сказывается на месторасположении печей. Таким способом можно поделить аппараты на:

1. Стационарный – без возможности перемещения.

Мобильные – способные перемещаться от объекта к объекту.

Каждая печь имеет разное оформление. На данный момент известны такие устройства:

Угловая

Круглая

Круглый аппарат имеет форму цистерны. Угловой аппарат напоминает стандартную русскую печку, которая встречается в некоторых отдаленных селениях.

Чтобы понять каким способом происходит процесс добычи древесного угля, необходимо подробно рассмотреть принцип работы и составные элементы. Для примера рассмотрим, как работает круглая печь.

Конфигурация печи состоит из нескольких частей. Каждая часть предназначена для определенного процесса. Процессы зависят от технологии изготовления древесного угля. Древесина, которая является сырьем для получения огня, укладывается в топке или камере печи. Подключение осуществляется посредством бункера, в котором установлен генератор и вентилятор. Также, здесь размещена коробка переключения передач.

Через воздушную коробку воздух от вентилятора поступает в саму топку. Готовый уголь поступает по особому устройству, которое принято называть «червем». Имеется камера обработки, где происходит процесс преобразования. Специальная фурма расположена над данной камерой. Также, имеется котел и шлея, которые активно используются во время процесса приготовления древесного угля.

Как видно из описания, небольшое количество компонентов позволяет получать ежегодно большое количество древесного сырья, которое поставляется в различные сферы жизнедеятельности человека. Прекрасным сведением для тех, кто использует подобное устройство для собственных целей, является то, что подобные печи имеют возможность работать практически на любом виде топлива. Ее можно разжигать буквально всем, что способно гореть и поддерживать оптимальную температуру. Таким способом осуществляется не только добыча угля, но еще и очистка внешнего пространства.

Более подробную информацию об устройстве можно получить во время процесса обучения, в момент поступления на работу или посредством прочтения дополнительной литературы. Устройство углевыжигательной печи является необходимым знанием для осуществления и проведения работ с оборудованием. Без начальных навыков и знаний допуск к обслуживанию любых сложных и опасных для жизни людей конструкций строго запрещен.

3 Принцип работы

Обязательным условием правильного функционирования банных печек с теплообменником является заполнение жидкостью трубопровода, что предотвратит выход из строя всей системы отопления. Если тепло от печки в бане планируется использовать для отопления смежных помещений, то в качестве теплоносителей могут применяться вода и антифриз.

Нагретая в водяной рубашке жидкость будет самостоятельно или при помощи циркуляционных насосов подаваться в наружный бак. В него может быть врезан небольшой кран для отбора нагретой воды или установлен циркуляционный насос для подачи теплоносителя в контур с радиаторами отопления. Горячая вода, отдав свое тепло радиаторам, возвращается в теплообменник котла, где вновь нагревается, после чего обратно подаётся в трубы для отопления помещения.

Существуют различные схемы исполнения печки в баню с теплообменником, которые будут отличаться своей конструкцией в зависимости от предназначения отопителя. Проще всего самостоятельно выполнить каменку с дополнительным баком воды и змеевиком, что позволит существенно упростить прием гигиенических процедур после посещения парилки. Если планируется выполнять печку для отопления смежных помещений, тогда необходимо правильно рассчитать общую протяженность трубопровода и количество используемых радиаторов.

Для обеспечения максимально возможной эффективности изготовленного самостоятельно оборудования в бане рекомендуется устанавливать печь с теплообменником, которая имеет открытую систему нагрева воды. Теплоноситель в трубах будет двигаться самотеком без давления, что избавляет от необходимости приобретать дорогостоящие циркуляционные насосы.

Наибольшей эффективностью будет отличаться система нагрева, в которой протяжённость труб не превышает 3 метров. При такой длине трубопровода бак с горячей водой может устанавливаться непосредственно за стеной парилки. В зависимости от расположения емкости вода может подаваться в нее самотеком или же под давлением за счет специальных помп.

В открытых системах, где не используются циркуляционные насосы, внутренний диаметр труб теплообменника должен быть больше 1 дюйма. Это позволит нагретой жидкости с легкостью справляться с сопротивлением, двигаться самотеком, быстро прогоняясь по системе, а в баке всегда будет необходимый объем горячей воды.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут. По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен

На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Способы повышения КПД

В проектах и схемах готовых печей не предусматриваются режимы с переменой КПД. Все зависит от правильной эксплуатации, а также возможностей самостоятельно модернизировать конструкцию. Существует три простых способов увеличения коэффициента полезного действия дровяных печей: монтаж стальной трубы в поддувало, металического прута в дымоход или перевод тепла от плитки по вытяжке обратно в комнату. Дальше рассмотрены каждый из методов улучшения показателей КПД.

Кстати, их резрешается комбинировать друг с другом, тогда показатели коэффициента полезного действия печки вырастут еще больше.

Монтаж стальной трубы в поддувало

Если дровяная печка является единственным способом обогрева помещения, то первые 40 минут после розжига температура воздуха в комнате будет продолжать снижать. Причем такое снижение будет более интенсивным, чем после выключения печи. Причина в открытой вьюшке, через который в дымоотводные каналы засасывается разряженный теплый воздух помещения.

По мере разогрева печки воздух через вьюшку будет поступать в том же количестве, но из-за достаточно прогретых стенок печи отдача теплоты начнет преобладать. Но можно ли этот этап ускорить и повысить тем самым КПД на 10-15%? Можно – для этого при кладке в поддувало устанавливают стальную трубу с заслонкой. В результате при открытии вьюшки туда всасывается гораздо меньше теплого воздуха (он будет вытягиваться не из помещения, а из-под пола).

Важно помнить: у описанного способа повышения КПД печи на дровах есть недостаток – дымоход втягивает воздух из-под пола, поэтому он будет быстро остывать. Ходить по промерзшему полу неприятно

Чтобы это исправить, можно закрепить на конце стальной трубы резиновый удлинитель с диаметром 50 миллиметров, потом вывести его за стену дома (тогда поддувало будет тянуть уличный воздух).

Встроить в дымоход стальную трубу

Известный факт: через дымоход выводится очень горячий воздух. Причем чем дольше будет топиться печка, тем меньший отбор тепла будет производить кирпичная кладка дымохода и тем более горячим будет испаряемый дым. Следовательно, из-за интенсивной работы печи КПД будет снижаться. В народе придумали хитрость, помогающую использовать нагретый воздух дымохода в свою пользу, не дать коэффициенту полезного действия сокращаться (в готовых проектах такая доработка нигде не встречается).

Суть модернизации дровяной печи в следующем:

• Берется круглая металлическая труба диаметром 20-30 см.
• Труба вставляется в колено дымохода под небольшим углом.
• Если печка большая и в ней несколько колен дымоотводящего канала, можно вставить 3-4 металлические трубы.
• Теплопроводные свойства металла обеспечивают отбора тепла из дымохода. Это тепло не уходит на улицу, а возвращаться обратно в помещение.

В результате из-за такой нехитрой доработки получается печь с высоким КПД (коэффициент полезного действия увеличится на 15-20%). Прогрев помещения ускорится в 2 раза, а расход топлива, наоборот, сократится.

Единственная трудность: доработку печи самодельным и простым теплообменником можно проводить только на момент кладки дымохода. Если надо усовершенствовать КПД уже установленной печи, дымоход придется разбирать, потом собирать заново.

Дополнительный отбор тепла от плиты

Тепло испускаемого варочной поверхности плиты можно перенаправить обратно в помещение, тем самым повысить скорость прогрева дома. Такой процесс называется рециркуляцией. В результате уменьшится расход топлива, увеличится КПД.

Делается такая простая модернизация следующим образом:

• Над печной поверхностью делается вытяжка из нержавейки (не вплотную, чтобы не получить перегрева).
• К вытяжке подводится быстро нагреваемая труба (сечение 8-10 сантиметров). К примеру, материалом для нее может служить оцинкованная сталь.
• Металлическая основа трубчатого отвода должна быть длиной не меньше 1 метра. Дальше ее разрешено скреплять с трубами ПВХ.
• Трубу стоит протянуть под потолком и вывести к самой холодной части комнаты. Рекомендуется дополнить конструкцию небольшими вентиляторами (достаточно устройства с мощностью 13 ватт).

Вытяжка на плитой

Очевидных минусов у описанного способа увеличения КПД нет. Единственное неудобство: при выключении плиты, установленная трубка перестанет проводить тепло и показатели вернутся к первоначальным.

Как вариант: в вытяжку можно поставить фильтры (антижировой и угольный). Тогда воздух от плиты будет очищаться от запахов готовящейся на плите еды (получится простой вариант кондиционера, только без вывода теплого воздуха по вентиляционной шахте за пределы дома).

Руководство по изготовлению печи

Печи длительного горения своими руками

Заранее настройте себя на то, что работа по изготовлению печи будет достаточно грязной и шумной. Поэтому печь лучше всего собирать на улице, в гараже, мастерской или другом подходящем месте. Жилые помещения для такой работы точно не подойдут.

Также заранее позаботьтесь, чтобы в месте выполнения работы была возможность подключения к электросети.

Вариант печи длительного горения

Первый шаг

Подготовьте бочку для изготовления корпуса. Отрежьте верхушку емкости. В этом вам поможет болгарка. Вместо болгарки можете использовать автоген или другой подходящий резак. Режьте аккуратно и точно, отрезанная часть будет использоваться в будущем.

Бочка

При отсутствии бочки сделайте корпус из другого материала. К примеру, вы можете взять кусок трубы большого диаметра. Приварите к нему днище круглой формы из стали толщиной от 6 мм. При желании днище можно сделать квадратным – это позволит установить печку без приваривания дополнительных опор.

К дну корпуса приварите 4 ножки. Их можно изготовить из обрезков арматуры, швеллера или других подходящих материалов.

Ножки

Второй шаг

Вырежьте из стального листа круг. Его диаметр должен быть немного меньше диаметра корпуса печки. В этом круге вырежьте еще один круг для размещения трубы. Оптимальный диаметр трубы – 100 мм.

Дымоотводный патрубок

Приварите отрезок трубы к вырезанному стальному кругу. Длина этой трубы должна быть на 150-200 мм больше высоты корпуса котла.

Третий шаг

Приварите снизу полученного стального «блина» отрезки швеллера. Они должны быть такой длины, чтобы их можно было свободно разместить внутри корпуса. Всего приварите 4 отрезка на равном расстоянии по диаметру стального круга.

Прижимной круг

Прижимной круг и труба

В дальнейшем благодаря этим швеллерам загруженное топливо будет придавливаться и расходоваться максимально эффективно.

Четвертый шаг

Сделайте крышку для печки. На этом этапе вам и пригодится отрезанная ранее верхушка бочки. Если печь делается из трубы или других материалов, крышку придется сделать самостоятельно из стального листа.

Крышка

Крышка

В крышке вырежьте отверстие для приваренной ранее к «блину» трубы.

Пятый шаг

Вырежьте в корпусе бочки отверстие для загрузки топлива. К отверстию прикрепите дверцу. Ее вы можете сделать своими руками или же купить в специализированном магазине. К самодельной дверце не забудьте приварить ручку.

Ниже отверстия топливника сделайте еще одно отверстие немного меньшего размера и тоже укомплектуйте его дверцей. Через нижнее отверстие вы сможете удалять остатки прогоревшего топлива.

На этом ваша самодельная твердотопливная печь почти готова. Остается лишь обустроить для нее фундамент и подсоединить дымоотводящую трубу.

Самодельная печь

Требования пожарной безопасности

Правила предписывают выдерживать определенные расстояния до печи от поверхностей домика:

• если устанавливается стальная печь, работающая на твердом топливе, на покрытие пола из легковоспламеняющихся материалов минимальное расстояние до дна обогревателя – 140 мм;
• под железную или кирпичную печь делается отдельный фундамент или укладывается плита из прочных, негорючих материалов. Ее размер должен превышать габариты обогревателя на 500 мм с каждой стороны;
• минимальное расстояние от плиты перекрытия из горючих материалов до верха прибора – 1000 мм;
• размер отступа до деревянной стены от стальной печи, не защищенной слоем теплоизоляции или не обложенной кирпичом – 1000 мм;
• при установленных промышленных панелей из слоя теплоизоляции и зеркальным металлическим покрытием, размер сокращается до 380 мм;
• печь оснащенная защитным экраном должна отстоять от обложенной кирпичом или керамической плиткой стены на 130 мм.

Печь с водяным контуром для отопления дома: устройство и выбор

О топительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

Cхема печи с водным контуром

Какими бывают водноконтурные печки?

Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.

Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

Cтальная печка с водным контуром

Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

Кладка кирпичной печи с водным контуром

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

Расчет и его влияние на выбор

Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:

Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных
Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива

Если вы используете дрова, то этот процесс будет очень трудоемким.
Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности
То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе

В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.

Калькулятор расчета секций радиатора отопления

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Как усовершенствовать печь

Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.

Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.

Модернизация кирпичной печи

Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.

Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.

Общие требования к дымоходам

Каминные вставки можно подключать к существующему дымоходу, но в этом случае выбор мощности топки диктуется площадью сечения дымового канала. Общие требования к дымоходам содержатся в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Этот нормативный документ разрешает применять дымоходы из двустенных стальных труб с тепловой изоляцией из негорючего материала (при температуре отводимых газов не выше 500 °C) и устанавливать на дымовых трубах зонты, дефлекторы и другие насадки, если данные устройства не препятствуют свободному выходу дыма (в этом его отличие от СНиП 2.04.05-91).

Высота дымоходов от устья до колосниковой решетки должна составлять не менее 5 м. Высота частей труб, возвышающихся над кровлей, — не менее 0,5 м над плоской крышей, а также над коньком или парапетом при расстоянии до них не более 1,5 м; не ниже конька или парапета при расстоянии до них 1,5-3 м; не ниже линии, проведенной от конька вниз под углом 10 к горизонту, при дистанции более 3 м между трубой и коньком.

Допускаются отводы труб под углом до 30 к вертикали на расстояние не более 1 м. Трубы на зданиях с кровлями из горючих материалов следует оборудовать искроуловителями из металлической сетки с отверстиями размером не более 5 г 5 мм. Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей крыши, выполненных из горючих материалов, должно быть не менее 130 мм; от керамических труб без изоляции — 250 мм, с изоляцией — 130 мм. Что касается стен и элементов перекрытий из горючих материалов, то здесь нормируется расстояние от внутренней стенки дымового канала: 500 мм до незащищенных конструкций и 380 мм — до защищенных.
