Как проводится устройство дренажной системы на основе снип? проект и смета

Проектирование дренажной системы

Что должен содержать проект

Началу устройства дренажа должна предшествовать разработка проекта системы. Проект дренажа создают, опираясь на инженерные гидрологические исследования участка. Его назначение – определение и описание фундаментальных технических характеристик дренажной системы.

Как правило, в проекте содержатся следующие данные:

  • схематическое изображение укладки дренажных труб (глубинных и поверхностных систем);
  • расчетные параметры дрен – сечение, уклон, сборка устьевой части, глубина закладывания в грунт и расстояние относительно друг друга;
  • типоразмеры составляющих дренажной системы (дрен, колодцев, соединительных элементов и т. д.);
  • список необходимых для монтажа конструкции строительных материалов.

Проект дренажа участка

Проект должен учитывать такие факторы:

  • ландшафт участка;
  • среднестатистический объем атмосферных осадков за год;
  • состав и особенности почвы;
  • уровень грунтовых вод;
  • расположение близлежащих естественных водоемов и пр.

Если вы решили создавать проект самостоятельно, нарисуйте упрощенную схему

Что должна включать в себя смета

Перед строительством дренажной системы составляется локальная смета на устройство дренажа, которая складывается из стоимости перечисленных ниже операций:

  • демонтаж железобетонных фундаментов;
  • создание в почве траншей глубиной 2 м вручную, установка креплений по всей ширине и укладывание гидроизоляционного слоя из полимерной пленки;
  • монтаж поперечного дренажа, имеющего двусторонний выпуск;
  • прокладывание канализационного трубопровода из полиэтиленовых труб;
  • засыпка основания под трубопроводы из щебня;
  • установка водосборных коммуникаций, усиление подстилающих слоев и набетонок (армированием);
  • демонтаж существующих асфальтобетонных покрытий;
  • создание новых асфальтобетонных покрытий;
  • монтаж мостиков, переходов, настилов и т. п. из дерева;
  • подготовка грунта под посевы (насыпка слоя почвы толщиной до 20 см);
  • посев различных газонов и других насаждений вручную.

Стоимость дренажа зависит от его длины и глубины укладки

Для устройства дренажной системы понадобятся материалы:

  • щебень;
  • песок;
  • дренажные трубы гофрированные, обернутые геотканью;
  • геотекстиль (иглопробивное нетканое полотно, используемое для создания дополнительного фильтра, который может потребоваться в зависимости от характеристик грунта на участке);
  • смотровые колодцы.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

  1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
  2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
  3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
  4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

  1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
  2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
  3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

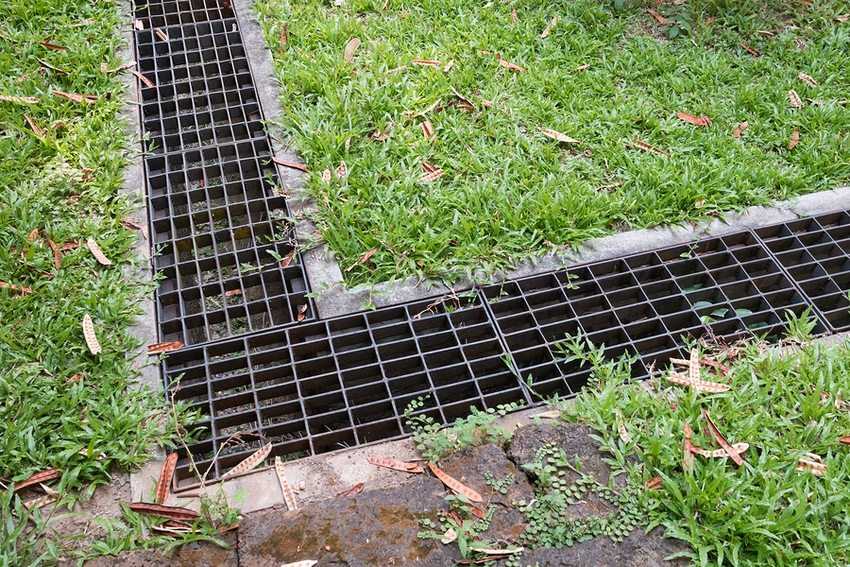

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Возведение дренажа

Правила, по которым устраивают дренаж

Обезопасить сооружения и насаждения от избытка влаги можно, зная правила устройства дренажа:

  1. Закрытая дренажная система предполагает создание траншеи в грунте, глубина которого 70-150 см, а ширина – 25-40 см. Обязательно предусматривается уклон, направленный к искусственному или естественному водоприемнику. Уклон, следуя которому монтируются дренажные системы – СНиП описывает так:
  • значение уклона 2 см на 1 погонный м, если грунт глинистый;
  • 3 см на 1 погонный м, если почвы песчаные.

Вариант дренажной системы с углом наклона 2 см на 1 м (i=0.02)

  1. Дно получившегося углубления покрывается подушкой из щебня. На него выкладываются дрены, затем все вновь засыпается щебнем. Далее производится засыпка системы грунтом.
  2. Сточные воды текут по дренажным трубам, собираются в коллекторе и в конечном итоге оказываются в водоприемнике (река, овраг, пруд и пр.).
  3. Контроль над работой дренажной системы осуществляется через смотровые колодцы, построенные из железобетонных или полимерных колец.

Вырытая система траншей

Совет от профессионала: Если система дренажа установлена верно, уровень грунтовых подземных вод не поднимается выше допустимой точки, а, наоборот, начинает снижаться. Это приводит к повышению плодородности почвы на участке. Если же дренажная система не построена, возможно перенасыщение почвы влагой, что оказывает отрицательное влияние на постройки и посевы.

Строительство дренажной системы должно происходить из качественных, добротных материалов. Требования к их качеству регулируются такими государственными стандартами:

  • ГОСТ 8411-74. Трубы керамические дренажные. Технические условия;
  • ГОСТ 1839-80. Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия.

Методика устройства дренажной системы

Мероприятия по устройству дренажной системы состоят из нескольких этапов:

  1. Выкапывается траншея глубиной около 70 см шириной примерно 50 см. Она должна располагаться на склоне, выше дома, чтобы собирать талый снег и атмосферные осадки с участка. Воды выводятся за пределы территории через дренажные трубы.
  2. Дно траншеи предварительно выкладывается гравием, он тщательно утрамбовывается.
  3. На гравийную подушку помещаются дрены – перфорированные гофротрубы с диаметром 100 мм. При этом соблюдается уклон (2-3 см на п.м.), а трубы оборачиваются геотекстилем – он предотвращает попадание крупных частиц грунта внутрь системы.

Укладка слоев дренажа: геотекстиль-керамзит-трубы

  1. Дренаж покрывается слоем материала, который хорошо пропускает воду, например, керамзитом.
  2. Производится обратная засыпка грунтом.

В результате на участке образуется дренажная система, которая эффективно собирает осадки и талые воды, а в противном случае они просто стекали бы вниз по склону.

Как работает дренажная система?

Принцип работы дренажа таков, что ему никак нельзя обойтись без небольшого уклона – а в России, например, участки, на которых строят дома, слишком ровные для естественного оттока воды. В этом случае при укладке труб нужно организовать небольшой искусственный уклон дренажа – но не перестараться, чтобы нечаянно не увеличить себе объем земляных работ. Для каждого типа грунта минимальный уклон дренажа свой:

  • для глинистых почв – 0,02,
  • для песчаных почв – 0,03.

При меньшем значении вода, конечно, тоже будет течь, но при этом повысится вероятность засорения труб, заиливания их частицами грунта — а от засоренной системы толку вам не будет никакого.

Оптимальная глубина закладки дренажных труб тоже зависит от типа почвы – и, естественно, от уровня залегания грунтовых вод: чем ниже хотите опустить их уровень, тем глубже надо размещать элементы системы осушения.

Что же представляют из себя дренажные трубы? Обычно это гофрированные трубы, сделанные из поливинилхлорида. Внутри они гладкие, с отверстиями от полутора до пяти миллиметров, благодаря которым внутрь и попадает вода. Чаще всего для инженерных сооружений и осушения участков берут трубы в 100 мм внутреннего диаметра.

Их особенности позволяют без опаски закладывать дренаж на глубине в пять метров, не боясь неполадок и разрушения. К тому же они довольно легкие, их несложно доставить на место монтажа и довольно просто справиться с ними самостоятельно. Впрочем, рассчитывать диаметр труб лучше с учетом особенностей конкретного участка, а именно:

  • количества (объема) грунтовых вод, протекающих по его территории;
  • площади участка;
  • типа почвы;
  • расположения участка (низина, холм и т.д.).

Как создается проект дренажной системы

Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.

Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.

Информация, которая нужна для работы над проектом дренажа:

  • План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
  • Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
  • Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
  • Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
  • Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
  • План коммуникаций на территории (существующих и планируемых).

Основные элементы

Дренажная водоотводная система — это инженерная сеть, которая состоит из труб и колодцев. Соединение труб между собой осуществляется с помощью специальных элементов — муфт.

Трубы. Материалы, из которых изготавливают трубы для дренажа, как правило, обладают фильтрующими качествами. Популярностью пользуются различные типы пластиковых изделий.

Колодцы. Эти конструкции располагаются на поверхности и размещаются в самых нижних точках наклона территории, на которой монтируется дренаж. Это делается для эффективного стока воды. Помимо этого, через колодцы осуществляется промывка системы.

Насосы. В случае, если естественный вывод сточных вод невозможен, система оснащается специальными насосами, которые осуществляют транспортировку и регулируют направление движения воды по трубам до колодца. Ассортимент насосов достаточно велик. Они отличаются по своим показателям мощности и пропускным коэффициентам шлангов.

Факторы, по которым определяется необходимость установки дренажа:

Рельеф местности. Дренаж является обязательным, если участок залегает в низине или же в местах водоразделов. Глубина расположения грунтовых вод. Воды, которые залегают на глубине 1.5 метров, уже являются признаком того, что участок нуждается в дренировании. Плотность грунта. Суглинистые, глинистые, песчаные и щебёночные почвы обладают низкими показателями пропуска воды. Участок, расположенный, на таких грунтах стоит оснастить водоотводящей системой. Площадь водосбора

Обращать внимание стоит как на внешнюю, так и на внутреннюю площадь водосбора. Если вблизи находится река, то прилегающие к ней участки могут заболачиваться

Основные части дренажной системы — это трубы, по которым будет стекать вода

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

  • охват всех точек накопления воды;
  • расчет уклона дренажных траншей;
  • обеспечение защиты системы от засорения;
  • мероприятия по предотвращению появления новых заболоченных мест;
  • расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

  • пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
  • пластовые (в грунте под зданием);
  • кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Как провести расчет дренажной системы

  • Что надо учесть при расчете дренажа?
  • Как рассчитать дренажную систему?

Приусадебный участок дает возможность проводить время на свежем воздухе, выращивать овощи для собственного стола и выполняет еще множество задач. Все это и делает жизнь в загородном доме привлекательной и удобной. Но полноценное использование приусадебного участка невозможно без грамотного дренирования. На заболоченной или излишне увлажненной после дождей почве плохо растут огородные и многие декоративные культуры, быстро разрушаются и гниют надворные постройки, погреба и подвалы подтопляются грунтовыми водами.

Рисунок 1. Карта глубины промерзания грунта.

Как рассчитать дренажную систему?

Рисунок 3. Схема устройства дренажной системы.

  • глубина закладки труб рассчитывается по глубине промерзания и глубине фундамента. Трубопровод должен быть расположен ниже уровня максимального промерзания грунта, чтобы исключить закупоривание труб льдом к моменту массового таяния снега весной. Примерные значения указаны на рис. 1. Благодаря закладке дренажных труб в пористом водопроницаемом слое песка или щебня, который промерзает значительно меньше, можно уменьшить требуемую глубину на 30 см или 50 см . Рис. 2;
  • для выполнения расчета по глубине фундамента надо учитывать то, что для успешного водоотведения от его основания дрены должны проходить как минимум на 50 см глубже него;
  • дасстояние от фундамента до труб пристенного дренажа не должно быть меньше 3 м. Этот фактор повлияет на расчет общей длины трубопровода, количества требуемых труб и длины траншей под их укладку;
  • дасчет перепада высот при определении уклона производится по формуле: N = хС, где L & общая длина трубопровода для данного коллектора, N & перепад высот для значения в 1% уклона, С & количество процентов уклона.

Например, длина дренажной системы по периметру дома равна 100 м, сток происходит по параллельным дренам в общий коллектор. Тогда длина труб от верхней точки до колодца равна 50 м, необходимый уклон & 1%. Подставляя значения в формулу, получим перепад высоты между началом системы и точкой сброса воды в 50 см.

Если сделать 2 коллектора на углах дома, есть возможность значительно сократить земляные работы, так как длина каждой ветки составит только 25 м, требуя перепада высот всего в 25 см.

Глубину траншеи в верхней точке определяют исходя из глубины промерзания, необходимой мощности дренажного слоя и глубины залегания фундамента, последовательно прибавляя цифровые значения. Для определения глубины траншеи в точке сброса суммируют еще значение перепада высот.

Для достижения наилучшего результата в расчете дренажной системы должен принимать участие специалист соответствующего профиля.

Но даже приблизительно произведенные подсчеты дадут полное представление об объеме необходимых работ и количестве материалов для их выполнения.

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.

Пропускная способность ЛВК BМ в зависимости от поперечного сечения и уклона

L= 1000мм ЛВК BМ light 100 внутренний уклон 0.5 % ЛВК BМ SIR 100 внутренний уклон 1 % ЛВК BМ SIR 150 внутренний уклон 0.5 % ЛВК BМ SIR 200 внутренний уклон 0.5 % ЛВК BМ plus 100 внутренний уклон 0.5 %
Пропускная способность в конце лотка Поперечное сечение в конце лотка Пропускная способность в конце лотка Поперечное сечение в конце лотка Пропускная способность в конце лотка Поперечное сечение в конце лотка Пропускная способность в конце лотка Поперечное сечение в конце лотка Пропускная способность в конце лотка Поперечное сечение в конце лотка
(л/сек)* AR (см 2 ) (л/сек)* AR (см 2 ) (л/сек)* AR (см 2 ) (л/сек)* AR (см 2 ) (л/сек)* AR (см 2 )
№ 0/0 4.96 89.0 4.94 89.0 11.17 201.0 20.39 367.0 6.10 110.0
№ 1 5.55 94.0 8.25 99.0 12.29 208.5 22.17 377.0 6.70 115.0
№ 2 5.85 99.0 9.08 109.0 12.73 216.0 22.76 387.0 7.00 120.0
№ 3 6.14 104.0 9.92 119.0 13.17 223.5 23.34 397.0 7.30 125.0
№ 4 6.44 109.0 10.75 129.0 13.61 231.0 23.93 407.0 7.60 130.0
№ 5 6.73 114.0 11.58 139.0 14.05 238.5 24.52 417.0 7.90 135.0
№ 5/0 6.35 114.0 7.72 139.0 13.25 238.5 23.17 417.0 7.50 135.0
№ 6 7.03 119.0 12.42 149.0 14.50 246.0 25.11 427.0 8.20 140.0
№ 7 7.32 124.0 13.25 159.0 14.94 253.5 25.70 437.0 8.50 145.0
№ 8 7.62 129.0 14.08 169.0 15.38 261.0 26.28 447.0 8.80 150.0
№ 9 7.91 134.0 14.92 179.0 15.82 268.5 26.87 457.0 9.10 155.0
№ 10 8.21 139.0 15.75 189.0 16.26 276.0 27.46 467.0 9.40 160.0
№ 10/0 7.74 139.0 10.50 189.0 15.33 276.0 25.94 467.0 8.90 160.0
№ 11 8.50 144.0 16.58 199.0 16.71 283.5 28.05 477.0
№ 12 8.80 149.0 17.42 209.0 17.15 291.0 28.64 487.0
№ 13 9.09 154.0 18.25 219.0 17.59 298.5 29.22 497.0
№ 14 9.30 159.0 19.08 229.0 18.03 306.0 29.81 507.0
№ 15 9.68 164.0 19.92 239.0 18.47 313.5 30.40 517.0
№ 15/0 9.13 164.0 13.30 239.0 17.42 313.5 28.72 517.0
№ 16 9.97 169.0 18.92 321.0 30.99 527.0
№ 17 10.27 179.0 19.36 328.5 31.57 537.0
№ 18 10.56 179.0 19.80 336.0 32.16 547.0
№ 19 10.86 184.0 20.24 343.5 32.75 557.0
№ 20 11.15 189.0 20.68 351.0 33.34 567.0

ЛВК BМ SIR 300, 400, 500

300 400 500
Поперечное сечение в конце лотка 953 см 2 1348 см 2 2400 см 2
Пропускная способность 52.9 л/сек 74.91 л/сек 133.3 л/сек

Данные таблицы представляют только общие указания для вычислений. Количество линий лотков в системе водоотведения, расположение пескоуловителей, расход воды определяются гидравлическим расчетом. Мы готовы оказать Вам услуги по гидравлическому расчету систем водоотведения.

ВВ-Парк. Профессиональные дренажные системы, водоотвод, водоотводные (дренажные) лотки и элемнты для благоустройства территорий. 2009–2020

Каширский проезд, 13, территория «ТЕХНОПАРК» Москва, 115201

+7 (495) 640 8515 +7 (910) 557 0003 с 9:00 до 19:00 в рабочие дни

О компании VV-Park Московский филиал Малиновского комбината ЖБИ. Производство и реализация профессиональных систем дренажа. Водоотвод. Дренаж. Дренажные системы. Водоотводные и дренажные лотки.

Что нужно учитывать при проектировании дренажа

Проектные работы, которые включают разработку схемы и расчет дренажа участка, выполняются с учетом состояния грунта и климатических условий в данной местности.

Каждый грунт имеет определенный процент содержания влаги, величина которого зависит от пропускной способности верхних слоев почвы и глубины залегания водоносных горизонтов. В связи с этим, различают три категории:

  1. Сухой. За счет хорошей водопроницаемости верхних грунтовых слоев обеспечивается стабильный поверхностный сток. Подземные воды находятся на достаточной глубине и не оказывают особого влияния на уровень влажности.
  2. Сырой. Верхние слои имеют низкую водопроницаемость, поэтому вода медленно уходит с поверхности. При этом подземные воды не увлажняют верхнюю толщу грунта. Подобные грунты имеют признаки поверхностного заболачивания, которые особенно проявляются в весенний и осенний периоды.
  3. Мокрый. С учетом низкой водопроницаемости почвы и близкого расположения водоносного слоя вода в такой местности может удерживаться на поверхности более 20 дней. К мокрым местам относятся торфяные и оглеенные почвы, а также солончаки.

Торфяная местность

Еще одним показателем для правильного расчета дренажа участка является источник водного питания. То есть проектировщику необходимо выяснить, каким образом происходит водонасыщение грунта.

  • Атмосферное питание – ливни и талые воды. Является источником переувлажнения участка с малым уклоном, где преобладает глинистая порода.
  • Грунтовое питание – капиллярное поднятие влаги с нижних грунтовых слоев.
  • Грунтово-напорное питание – приток напорной воды от ближайшего водоносного горизонта.
  • Пучинное питание–оттаивание весной кристаллов льда, которые накопились в грунте во время морозов.

Пучинистый грунт особо опасен для строительных объектов

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
