Санузел в общественных зданиях: размер, минимальная и максимальная площадь, проект, планировка, выбор качественного материала и строгое соответствие нормативным требованиям санпина и снип

Как правильно обустроить маленький санузел

Во многих квартирах, особенно советского образца, имеются минимальные по размеру уборные. Но даже такое небольшое помещение можно правильно обустроить, решив все проблемы размещения сантехники и предметов интерьера. Небольшие размеры санузла в хрущевке станут более комфортными и даже появиться свободное пространство. Для этого следует использовать секреты профессиональных строителей.

Во время ремонта можно вывести все трубы и другие коммуникации в стенные ниши. Сделать это нетрудно, но пространство станет шире на 10 и более сантиметров. В этих же нишах можно обустроить полки для полотенец и банных принадлежностей, чтобы не занимать место навесными элементами и шкафчиками.

Не стоит выбирать громоздкую сантехнику, если размеры санузла в частном доме этого не позволяют. Лучше сделать выбор в пользу компактной раковины и унитаза, совмещенного с биде, а вместо ванны установить душевую кабинку. Так удастся сэкономить значительную площадь. Помимо этого, существует сантехника, которая может устанавливаться в стену.

Стоит обратить внимание на угловую сантехнику, которая задействует невостребованное пространство, освобождая центр комнаты

Если все же хочется установить ванну, лучше выбрать специальный комплект для малогабаритной комнаты: ванну и раковину каплевидной формы.

Под раковиной часто размещают корзину для белья, тумбочку с банными принадлежностями или даже стиральную машину.

Существую способы визуального увеличения пространства. Во-первых, это зеркала, которые зрительно расширяют комнату, добавляя простора. Во-вторых, хорошее освещение и глянцевая плитка. Не стоит выбирать для отделки темные тона.

Многие дизайнеры интерьеров считают, что 1-2 ярких элемента отделки, сочетающихся с пастельными тонами, могут сыграть на руку владельцам маленьких санузлов

Интересный яркий коврик или пестрые полочки привлекут внимание и пространство будет казаться более просторным

Не стоит отказываться от окошек, которые часто размещены на стене, граничащей с кухней. Они не только добавляют света, а могут стать изюминкой, если проявить фантазию. В них можно вставить цветное стекло или разместить дополнительную подсветку.

Даже неприглядное окошко между кухней и ванной можно органично вписать в дизайн, сделав его изюминкой интерьера

Выбирая квартиру, нужно учитывать типовые размеры санузлов и обязательно обращать внимание на данные показатели. Так удастся избежать неудобств в будущем и получать от нового дома только удовольствие, чувствуя себя комфортно

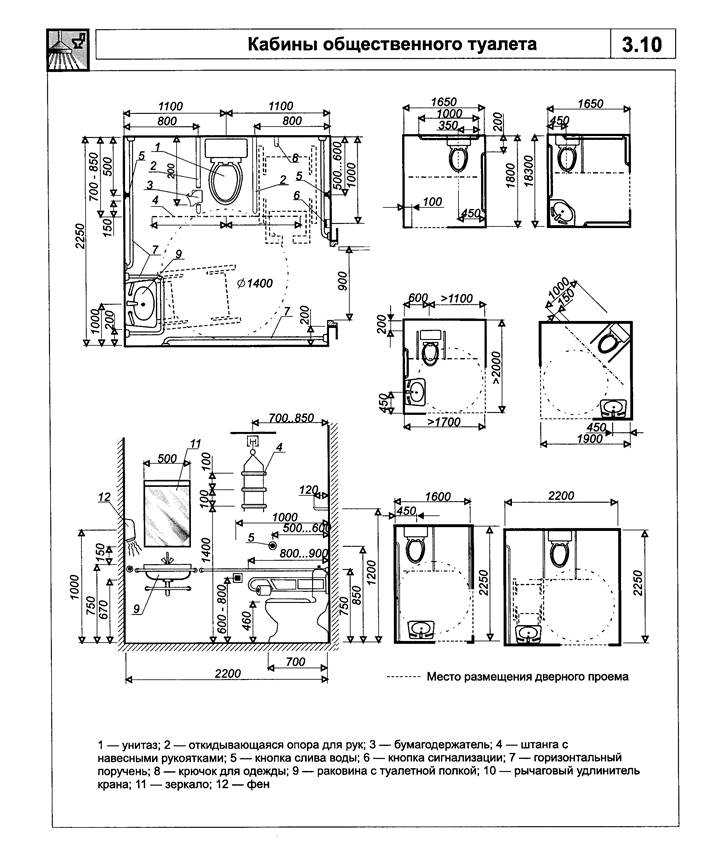

Если в семье есть люди с ограниченными возможностями, следует четко контролировать размеры санузла для инвалидов и требования, предъявляемые к их обустройству, ведь это вопрос не только удобства, но и безопасности.

Хоть санузел и не жилая комната, но его габариты играют немалое значение. Чем больше площадь, тем больше у вас возможностей для . Однако в некоторых случаях площадь квартиры или дома не позволяет тратить лишние метры, и мы пытаемся выиграть их за счет размера санузла. Но есть же еще и нормативы СНиП, диктующие минимальный метраж уборных и ванн.

В этой статье мы поговорим об таких нормативах, а также о том, как выбрать оптимальную площадь.

5 Бытовые здания и помещения

5.1 Бытовые здания предприятий предназначены для размещения в них помещений социального обслуживания работающих: санитарно-бытовых, здравоохранения, общественного питания, торговли, службы быта, культуры.

Допускается предусматривать не учтенные настоящими нормами помещения или объекты социального назначения в соответствии с утвержденными планами социально-экономического развития предприятия или квотой рабочих мест для инвалидов.

5.2 В технологической части проекта должна быть установлена списочная численность работающих, в том числе инвалидов (с группами инвалидности, работающих на данном предприятии): в наиболее многочисленной смене, а также в наиболее многочисленной части смены при разнице в начале и окончании смены 1 ч и более, принимаемая для расчета бытовых помещений и устройств; при этом в численность работающих, в том числе инвалидов (с группами инвалидности, работающих на данном предприятии) необходимо включать число практикантов, проходящих производственное обучение.

Для мобильных зданий допускается принимать численность смены, равную 70% списочной, в том числе 30% женщин.

(Измененная редакция, Изм. N 2).

5.3 Геометрические параметры, минимальные расстояния между осями и ширину проходов между рядами оборудования в бытовых помещениях следует принимать по таблице 1.

Таблица 1

Сборник нормалей планировочных элементов.

Нормали планировочных элементов разрабатывались в развитие норм проектирования в соответствии с СНиПами. Нормали являлись в СССР частью общей системы нормирования, типизации, унификации и стандартизации в жилищно-гражданском строительстве.

Серия нормалей основных планировочных элементов состоит из:

1. Жилые здания 2. Здания учебно-воспитательного назначения 3. Торговые здания и предприятия общественного питания 4. Предприятия хозяйственно-бытового и коммунального обслуживания 5. Здания зрелищного, культурно-просветительского назначения и спортивные сооружения 6. Здания лечебно-оздоровительного назначения и массового отдыха 7. Здания научно-исследовательских институтов, проектных организаций, административные здания 8. Здания санитарно-курортного назначения 9. Функциональные объемно-планировочные элементы жилых и общественных зданий

Требования в нормалях на сегодняшний день во многом устарели и не являлись оптимальными даже для того времени, приведены минимальные или фиксированные размеры. Однако, они являются практически полезной системой знаний, позволяющей избегать грубых ошибок.

Санузел с душевой кабиной

Душ – отличное решение для инвалидов, которые имеют затруднение с пользованием ванной. К тому же этот вариант может оказаться наиболее компактным, оставляя свободное пространство в санитарном помещении. Существует два вида душевых кабин:

Без поддона. Это идеальный вариант для инвалидов, которые передвигаются при помощи коляски

Однако при ее обустройстве важно учесть некоторые технические особенности. Например, мощность слива должна быть достаточна для того, чтобы вовремя удалять поступающую в душ воду, а перегородки душевой должны быть герметичными.
С поддоном

Он должен быть не скользким и невысоким. Для этого можно использовать прорезиненные коврики либо поддон с рельефным покрытием.

Площадь душевой кабины для инвалидов может быть различной, однако здесь также предусмотрены определенные нормы. Желательно соблюдать размеры санузла для инвалидов. По ГОСТ она должна быть не менее 150 на 80 см. Удобно, если в ней будет установлено специальное сиденье. Если душ предназначен не только для людей с ограниченными способностями, то оно может быть откидным. Его поверхность покрывается не скользким материалом.

2 Нормативные ссылки

В настоящем своде правил приведены нормативные ссылки на следующие документы:

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 17.4.1.02-83 Охрана природы. Почвы. Классификация химических веществ для контроля загрязнения

ГОСТ 5746-2015 (ISO 4190-1:2015) Лифты пассажирские. Основные параметры и размеры

СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы (с изменением N 1)

СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий»

СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение»

СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания» (с изменением N 1)

СП 59.13330.2016 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»

СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»

СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменениями N 1, N 2)

СП 136.13330.2012 Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с изменением N 1)

СП 138.13330.2012 Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования (с изменением N 1)

СП 139.13330.2012 Здания и помещения с местами труда для инвалидов. Правила проектирования (с изменением N 1)

СП 279.1325800.2016 Здания профессиональных образовательных организаций. Правила проектирования

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

(Измененная редакция, Изм. N 2).

Как определяется размер

При выборе параметров мы должны отталкиваться от нормативов по снип, в которых регламентирована минимальная площадь и стандартные размеры санузла. Также следует учитывать комфортное расстояние между сантехникой. Все необходимые цифры приведены ниже.

Минимальные размеры санузла

Строго говоря, для общих случаев законодательно утверждено положение только для уборных: минимальная ширина санузла 80 см, а высота 120 см. Высота потолка внутри должна быть от 250 см, а в коридоре перед уборной 210 см. Для мансардных квартир существует дополнительное правило: расстояние от плоскости крыши до унитаза должно быть не менее 105 см.

И отдельно существуют минимальные габариты санузла для квартир и домов, где проживают инвалиды. Ванная или совмещенный санузел должны быть площадью от 2,2х2,2 м, а уборная от 1,6х2,2 м. Также необходимо сказать, что нормы СНиП обязательны к соблюдению в многоквартирных домах, а в индивидуальной застройке можно попытаться правила обойти.

Размеры санузла, совмещенного. Правильное расстояние от унитаза до скоса крыши мансарды

Типовые параметры уборных и ванных комнат

Также, согласно нормативам СНиП, существуют следующие типовые размеры санузлов в панельном доме и в хрущевке:

  • Уборная с унитазом и умывальником – 1х1,5 м 2 .
  • Ванная с умывальником – 1,5х2 м 2 .
  • Совместный санузел – 1,98х1,73 м 2 , 2,5х1,5 м 2 .
  • С душевой кабиной вместо ванной – 1,4х1,6 м 2 .

Эти параметры даны для типовых многоквартирных домов, а размер санузла в частном доме вы можете округлить в большую сторону: 4 кв м вместо 3,8 кв м, 3 м 2 вместо 2,24 и т.д.

Обратите внимание: нарушение типовых габаритов в большую сторону никак не ограничивается. То есть вы спокойно можете делать большой санузел площадью 6 кв м, 7 кв м, 8 кв м и т

д. Нужно только помнить о правильном расстоянии сантехники от коммуникаций.

Размеры санузла, СНиП. В частных домах от них можно отклоняться

Подбор оптимальных габаритов

Как упомянуто выше, если вы обустраиваете уборную или , то не так сильно привязаны к нормативам, как владельцы квартир. Однако при выборе размера санузла в жилых домах все-таки стоит учитывать некоторые нюансы. Их соблюдение сделает использование помещения комфортным. Рекомендованные расстояния между сантехникой:

  • От ванны или душа до другой сантехники должно оставаться не менее 70 см.
  • Если умывальников два, то на расстояние между сливами закладывается от 65 см. Перед умывальником – от 70 см, между ним и примыкающей стеной – 20 см.
  • Свободное место перед унитазом – от 60 см, в стороны до другой сантехники или стен – от 40 см.
  • Ширина двери – от 55 см

Обратите внимание: определяясь с размером помещения, предварительные расчеты размеров делаем с учетом данных, приведенных в списке. Так мы получим минимальный размер уборной

А далее, если будет на то возможность и желание, вы можете увеличить размер помещения на столько, насколько понадобится. О том, какими должны быть минимальные размеры санузла, и какая площадь считается для этого помещения оптимальной, наверняка хотели бы знать многие владельцы квартир. Нужно ли делать перепланировку, совмещая уборную с ванной, или эта операция необязательна? А может, стоит присоединить к туалету еще и часть прилегающей территории: коридорчик или кладовку?

Полезно узнать о том, какие размеры должно иметь это помещение будет и владельцам загородных участков, решившим возвести дом.

Санитарно-гигиенические качества жилища.

Санитарно-гигиенические качества жилища оцениваются также степенью защиты его от шума. Для защиты квартир от шума внутреннего оборудования в первую очередь следует использовать планировочные средства, например, выделять в изолированную зону лифтовые шахты, мусоропроводы, лестницы, инженерные стояки. Санитарные узлы и кухни квартир следует размещать в смежном положении с лестнично-лифтовымузлом.

Для снижения уровня шума необходимо использовать уплотнители в притворах дверей, окон, шумоглушители в окнах, звукопоглощающие экраны ограждений лоджий, заделку сквозных отверстий скрытой электропроводки и стыков между внутренними конструкциями. Уровень шума, проникающего в жилые помещения в ночное время (с 23 до 7 ч), не должен превышать 30 дБ, в дневное время (с 7 до 23 ч) — 40 дБ.

Звукоизоляция ограждающих конструкций зданий может определяться измерением звукоизолирующей способности конструкций и сравнением ее с нормативной. Полученные данные не должны превышать индексы изоляции воздушного шума ограждающих конструкций Iв и индексы приведенного уровня ударного шума под перекрытием Iу более чем на 2—8 дБ (табл. 1.5).

Проектирование и расчет многоэтажных гражданских зданий и их элементов.

Книга «Проектирование зданий»

  1. «Проектирование и расчет многоэтажных гражданских зданий и их элементов». Предисловие.
  2. Принципы разработки объемно-плаинровочных решений жилых домов
  3. Архитектурно-планировочные решения жилых домов повышенной этажности.
  4. Планированные приемы построения квартир.
  5. Планировочные, технические решения лестнично-лифтовых узлов.
  6. Архитектурно-планировочные решения первых нежилых этажей.
  7. Санитарно-технические требования к жилым зданиям.
  8. Противопожарные требования к жилым зданиям.
  9. Архитектурно-планировочные требования к административным зданиям.
  10. Влияние технологических связей на структуру зданий
  11. Объемно-пространственные и планировочные решения первых этажей.
  12. Проектирование лечебно-профилактических зданий.
  13. Объемно-планировочные решения зданий санаториев.
  14. Проектирование и строительство гостиниц.
  15. Планировочные решения зданий высших учебных заведений.
  16. Общие санитарно-технические требования к проектированию жилых и общественных здании.
  17. Противопожарные требования к проектированию общественных зданий
  18. Каркасно-панельная система домостроения.
  19. Объемно-блочная система домостроения.
  20. Монолитная и сборно-монолитная система домостроения.
  21. Чердаки.
  22. Наружные стены.
  23. Перекрытия, потолки, полы.
  24. Конструктивные элементы зданий.

1 — лоток; 2 — клапан загрузочный; 3 — опора ствола мусоропровода; 4 — направляющий патрубок с шибером; 5 — контейнер

2.38
(2.28—2.30).
Металлические элементы мусоропроводов должны
соответствовать стандартам:

ГОСТ
24324—80 «Клапаны загрузочные для мусоропроводов жилых и
общественных зданий. Технические условия»;

ГОСТ
26256—84 «Шиберы для мусоропроводов жилых и общественных
зданий. Технические условия»;

ГОСТ
26257—84 «Контейнеры несменяемые для мусоропроводов жилых
и общественных зданий. Технические условия».

2.39
(2.28—2.30).
Ствол мусоропровода должен выполняться, как
правило, из элементов цилиндрических асбестоцементных с условным
проходом. Допускается стволы мусоропроводов выполнять круглой формы
указанного размера из других соответствующих строительных материалов,
а также совмещенными с конструктивными элементами здания (лифтовыми и
вентиляционными шахтами, каналами дымоудаления и т. п.) (рис. 15, 16,
17).

Рис. 15. Схема
ствола мусоропровода, совмещенного с лифтовой шахтой

1 — канал
вентиляции технического подполья; 2 — блок объемной шахты; 3 —
канал мусоропровода

Рис. 16. Схема ствола мусоропровода, совмещенного
с вентиляционным блоком

Минимальные размеры совмещенного санузла. Нормативно-правовая база

Линейные размеры жилых и подсобных помещений регулируются внушительным перечнем таких нормативных актов, как ГОСТы и СНиПы. В соответствии с ними осуществляется планировка типовых квартир. Любое изменение в расположении стен и перегородок должно быть согласовано в соответствующих инстанциях, первая из которых – БТИ.

Перепланировка ванной

Схема перепланировки маленькой ванной комнаты

Размещение сантехники в ванной комнате по СНиП

Далеко не всегда владелец типовой квартиры получает разрешение на реализацию планировки, необходимой для улучшения комфортабельности помещений

Это нужно учитывать при покупке жилья и в первую очередь обращать внимание на размеры ванной и санузла. Они отражены на плане квартиры, где также указано расположение инженерных коммуникаций

Кадастровый паспорт: образец

На картинки план квартиры

Согласно нормативам, минимальные размеры ванных комнат могут быть следующими:

  • высота потолков не менее 2,5 м;
  • ширина помещения не менее 0,8 м;
  • глубина (длина) ванной комнаты не менее 1,2 м.

Размеры совмещенных санузлов имеют свою градацию: маленькие (198-173 см), средние (250х150 см), большие (290х200 см). Эти стандарты определены для «хрущевок» и панельных многоквартирных домов. Архитектурная планировка этих зданий может включать не полноценные ванные комнаты или совмещенные санузлы с установленными в них ваннами, а санузлы с душевыми кабинами. Стандартные размеры таких помещений 140х150 см.

Как посчитать площадь ванной комнаты

Проект ванной комнаты площадью 3,1 кв.м

Проект ванной комнаты площадью 3,3 кв.м

При правильной организации пространства, нестандартная планировка ванной комнаты очень удобна

Проект ванной комнаты площадью 4,6 кв.м

Проект ванной комнаты площадью 6,25 кв.м

Поскольку габариты ванных в типовых квартирах оставляют желать лучшего, непросто создать условия для комфортной эксплуатации этих комнат. Кроме того, необходимо учитывать рекомендованные нормативами расстояния между сантехоборудованием.

1 — тамбур саночный; 2 — тамбур отапливаемый; 3 — спальня; 4 — групповая; 5 — раздевальня

2.6
(2.8).
Высоту ограждения наружных лестниц и площадок спортивных
сооружений, кинотеатров, театров, клубов и магазинов рекомендуется
принимать не менее 1,2 м, а остальных зданий не менее 0,9 м. При
ширине наружных лестниц более 2,4 м желательно предусматривать
промежуточные поручни.

2.7(2.10).
Нормы площади гардеробных, приведенные в СНиПе, не распространяются
на гардеробные с самообслуживанием (школы, школы-интернаты,
профтехучилища и др.), которые следует проектировать по
соответствующим ВСН.

При
проектировании гардеробных для обслуживающего персонала общественных
зданий, когда требуется устройство индивидуальных шкафчиков для
переодевания, следует руководствоваться соответствующими СНиПами.

2.8
(2.12).
При проектировании санитарных узлов рекомендуется
использовать нормали их планировки (НП-204-73).

Расчет
количества приборов в уборных и душевых приведен в ВСН по
проектированию различных общественных зданий.

2.9
(2.15).
В этом пункте приведен перечень помещений, которые
допускается проектировать без естественного освещения в дополнение к
СНиП
II-4-79
«Естественное и искусственное освещение». Так, например,
согласно СНиП II-4-79 в коридорах, проходах и переходах общественных
зданий допускается не предусматривать естественное освещение. В тех
случаях, когда коридоры проектируют с естественным освещением,
следует руководствоваться п. 2.16 СНиП 2.08.02—85.

Приведенный
в п. 2.15 СНиПа перечень помещений может быть дополнен в ВСН по
проектированию различных видов общественных зданий. Нормы
освещенности помещений приведены в СНиП
II-4-79.

В
зальных помещениях без естественного освещения, размещаемых в
подвальных этажах, рекомендуется предусматривать аварийное
эвакуационное освещение, отвечающее требованиям СНиП II-4-79.

Дымоудаление
из таких помещений желательно предусматривать в соответствии с
требованиями п. 3.26 СНиП 2.08.02—85.

Выход
в первый этаж из актовых и конференц-залов, лекционных аудиторий и
кулуаров, торговых залов, салонов для посетителей предприятий
бытового обслуживания, размещенных в подвальных и цокольных этажах,
рекомендуется предусматривать по обособленным лестничным клеткам,
расположенным на расстоянии не менее 6 м от других лестничных клеток.

Отделку
стен и потолков таких помещений желательно предусматривать в
соответствии с требованиями к залам вместимостью 1500 мест и более.

2.10(2.18).
Схема планировки кинопроекционного комплекса конференц-зала и других
кинофицируемых залов общественных зданий (за исключением зрительных
залов кинотеатров, клубов и др.) приведена на рис. 6.

Рис. 6. Схема планировки кинопроекционного
комплекса конференц-зала

Минимальные габариты санузла

В советские времена минимально допустимые размеры санузлов соблюдались редко. Поэтому многим владельцам квартир маленькой площади с совсем уже крохотными туалетами, наверняка будет интересно узнать какими они должны быть в действительности. Итак,

Типовой туалет в хрущевке размером 1.2х0.8м2

Двери (ширина которых по стандартам – 55-60см без косяков) должны открываться наружу. Минимальные размеры санузла совместного, а также отдельной ванной, СНиП, к сожалению, до сих пор не регулируются.

Вывод из всего сказанного можно сделать следующий. Выбирать размер уборной при составлении проекта дома и при перепланировке квартиры следует, руководствуясь имеющимися нормативами, а также здравым смыслом и собственными представлениями об удобстве.

При покупке нового жилья на размеры санузла мало кто обращает внимание. А ведь это помещение — одно из самых часто используемых в квартире/доме

Поэтому очень важно, чтобы санузел был достаточной площади для того, чтобы в нем можно было , хотя бы минимум мебели, и при этом пользоваться им было комфортно. В данной статье мы рассмотрим нормы, по которым сооружают ванные комнаты, их минимальные и типовые размеры

В данной статье мы рассмотрим нормы, по которым сооружают ванные комнаты, их минимальные и типовые размеры.

ЖИЛЫЕ ЛОМА

САНИТАРНЫЙ УЗЕЛ

НОМЕНКЛАТУРА ОСНОВНОГО ОБОРУДОВАНИЯ

ш

пп

Наименование

оборудования

ГОСТ,

ТУ, марка

проект

ГОСТа

РАЗМЕРЫ

ОБОРУДОВАНИЯ

/см/

Завод

изготовитель

Разра

ботка

Примечание

Али

на

Ширина

Высота

1

2

3

4

6

7

8

9

УНИТАЗЫ К

Е Р А М И Ч

: Е С

КИЕ /Лист 16/

36.

Козырьковые новой формы,примыкающий к стене шахты с косым выпуском под 4- 60°

марка

487

34,5

48,5

37-35

Лобненский з-д «Строй-фарфор»

НИИСТ

Выпущена

опытная

партия

п

«Компакт” новой формы с непосредственно соединенным смывным бачш с цельноотлитой полочкой с косым выпуском под 4 60° а унитаза 37 см.

марка

УКЭ7

34,5

67

— 68

Лобненский з-д «Строй-фарфор» Славутский з-д «Строй-керамика» Кировский з-д «Стройкерами-ка»

НИИСТ

ВНИИТЭ

НИИстрой-

керамика

Выпущена

опытная

партия

вид

К /Лист 16/

36.

39.

Еенский гигиенический душ.Прибор индивидуальной гигиены.

Го же

иодернизирован

Каталог-57

1роект ГОСТа МАРКА 450

38

35

65

64

38

38

Лобненский

завод

«Стройфарфор» из фарфора Кировский завод

«Стройфаянс» из фаянса

Смеситель установлен т полочке. Трибор с )богревом 5орта

Бачки /Лист 16/

40.

41.

Смывные

с клапаном поплавковым

Смывные к унитазу «Компакт» новой формы

Ш14285-69 ГОСТХ 3980-68

43

44

22

23

29

28,6

Тульский з-д Красный Октябрь»

Солнечногорский з-д Стройматериала

НИИСТ

НИИСТ

1

к №М п/п 34

СИДЕНЬЯ

42

42а

Деревянные с арматурой крепления к унитазам С крышкой к унитазу (плстмасса)

yy-iiJ8

38

46

3,6

Костеревский

комбинат

НИИСТ

Серийный

выпуск

ПОЛОТЕНЦЕСУШИТЕЛИ /Лист 17/

43.

44. 43.

46

47.

Гнутые из газопроводных труб d ~ з, 2

Четырехярусные

двухярусные

двухярусные

Чугунные

По -15м По -16м

60

60

50

50

30

60

40

50

10.4

10.4

6

6

6

8

8

Промвен-

тиляция

НИИСТ

НИИСТ

Высота -расстояние от плоскости стены до оси полотенцесушителя

_м_

нгн

L2-71

— |А-

ЖИЛЫЕ ЛОМА

САНИТАРНЫЙ УЗЕЛ

НОМЕНКЛАТУРА ОСНОВНОГО ОБОРУДОВАНИЯ

10

Й№

пп

Наименование

оборудования

ГОСТ

ТУ,марка, пооект

тпт»я

Размеры

обооудования

/см/

Завод

изготовитель

Разра

ботка

Примечание

Али

на

Ширина

Высота

2

3

4

5

6

7

8

9

ПОЛОТЕНЦЕС

Л ШИТ

Е

л И

/Лист 17/

46.

49.

50. 51 52. ’55 54.

Латунные с гальванопокрытием облегченные

Латунные с боковой подводкой воды трехярусный

По 18 Б

54-

55

60

59 50

60 45 70

33

50

60

70

70

50

60

6

Казанский

завод

«Сантехприбор

Н

НИИСТ

НИИСТ

Общий вес 2,5 кг

55.

Бронзовые и латунные трехярусные

50

60

10

56.

57.

четырехярусные (никелированные и хромированные)

60

50

70

90

10

10

СВЕТИЛЬНИ

К И /Лист 18/

58.

Настенный уплотненный

модель

НСУ-1

010

14

22

Бельцевский з-д электроосветительной арматуры

цнииэп

жилища

Серийный выпуск с 1966 г.

59

1астенный уплотненный. Модернизирован. Стекло молочно-защитное.

модель

БУН-60М

014

15,6

22,6

Светотехнический з-д в г.Тернополь

ВНИСЙ лаборатория осветительных систем и электробытовых приборов

Серийный выпуск в 1970 г.

60.

Влагозащитный люминесцентный (пластмасса)

ВЛ-1-1×20

64,3

12

8

Рижский светотехнический з-д

ЦНИЙЭП

жилища

Массовый выпуск в 4-м кваота-ле 1970 г.

61

Бра керамическое силикатное молочно-накладное стекло.

БКВ-00

14

х5-20

21

Кирпичный з-д г.Владимир; Московский з-алектроосве-тительной арматуры

Серийный

выпуск

62.

65.

Потолочный уплотненный модернизирован.

Стекло молочно-защитное

модель

ПУН-6ОМ модель ПУН-1оом

14 16, 2

14

16,2

20,9

22

Светотехничес кий з-д в г.Тернопфль

-Л1—

— ВНИСИ лаборатория осветительных систем и электробытовых приборов

Серийный выпуск в 1970 г.

НП-и.2-7!

-17-

Типовые размеры уборных

Итак, примерная оптимальная площадь совмещенной уборной в типовой квартире – 4-6 кв м, разделенной – 3 м2 для ванной и 1.4м2 – для санузла. Каково же положение дел на самом деле? Стандартные размеры санузла, если он разделенный, в малогабаритной квартире составляют:

  • 0.88, 1.2, 1.5, 1.7, 1.8м2 – туалет,
  • 2 кв метра и 2.5 кв м – ванная.

Длина и ширина санузла в типовых малогабаритных квартирах от оптимальных обычно далеки

То есть ванна в хрущевках до оптимальных размеров явно не дотягивает. Пространство в туалете же распределено не слишком рационально. Следовательно, совмещение этих помещений в малогабаритной квартире – дело целесообразное. Выполнив эту процедуру, можно увеличить полезную площадь уборной за счет толщины перегородки и удобнее расставить сантехнику.

Расставить сантехнику после совмещения в уборной можно рациональнее

В типовой квартире советской постройки стандартные размеры санузла, совмещенного с ванной, обычно составляют 3-4 кв м. Площади, конечно, также недостаточно, но что-то изменить в этом случае получится вряд ли.

Идея: Если к совмещенному санузлу в хрущевке прилегает кладовка, можно попробовать присоединить и ее. Иногда владельцы таких уборных также совмещают их с прилегающим коридорчиком, устраивая вход на кухню из гостиной.

Увеличить площадь типовой уборной можно, совместив ее с кладовкой

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
