Газовые форсунки гбо

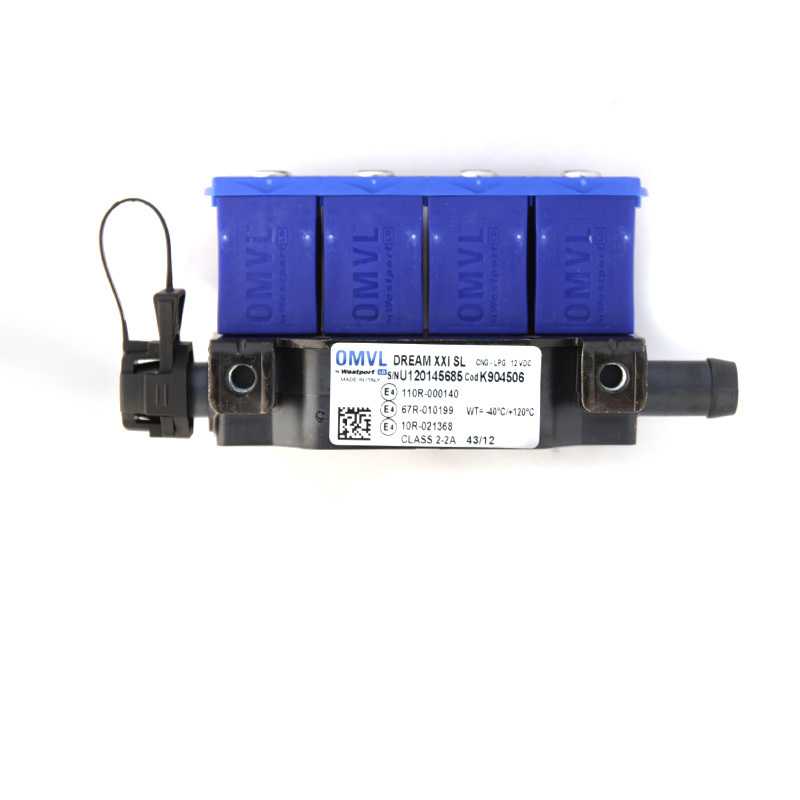

Монтаж форсунок OMVL

Установить оборудование OMVL можно самому или при помощи специалистов. Для установки ГБО 4 поколения своими руками нужно следовать четкому алгоритму:

1. Установить баллон. Для закрепления баллона нужно использовать специальные ленты с элементами крепежа на концах. Предварительно необходимо произвести замеры пространства, где будет крепиться баллон.
2. Отмечаем месторасположение труб высокого давления. Проделать соответствующие отверстия и обработать антикоррозийным материалом.
3. Производится установка заправочного механизма.
4. Установка магистралей, которые являются трубками из латуни, и должны проходить под капот.
5. Далее устанавливается редуктор, который укрепляется на несущей части машины, но не на двигателе.
6. Подключение редуктора к системе охлаждения.
7. Монтаж газовой рампы. К рампе ведется трубопровод, который прокладывает газ от редуктора.
8. Монтируется блок управления.
9. Проводка к форсункам.

Установка переключения между режимами – газовым и бензиновым.

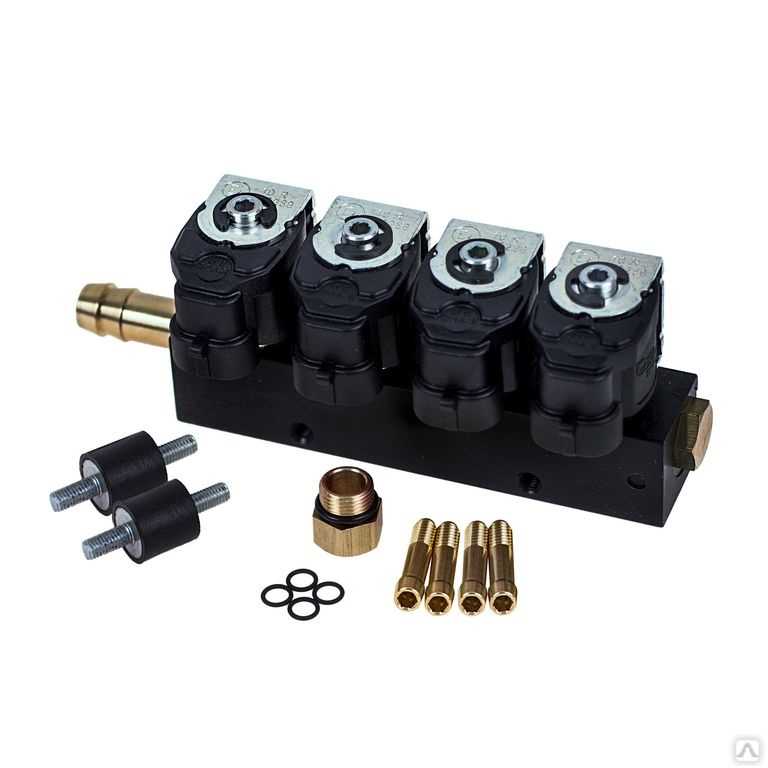

HANA (Корея)

Корпус HANA 2000/2001 изготавливается из металлических сплавов, что значительно лучше для повышения прочности конструкции. Высокую точность дозирования смеси обеспечивает введенный в конструкцию игольчатый клапан. Конструктивное исполнение предполагает возможность установки и по отдельности, и на рампу. Возможность замены жиклера не предусмотрена – определенная мощность цилиндра предполагает использование определенного типа клапана для диапазонов лошадиных сил:

от 20 до 30 маркируются черным цветом;

от 26 до 39 – красным;

от 33 до 50 – зеленым;

от 40 до 60 – синим цветом.

HANA 2000/2001 – одни из самых быстрых клапанов: время срабатывания якоря доведено до 2 миллисекунд. К другим достоинствам следует отнести низкий уровень шума и повышенный ресурс.

Обслуживание заключается только в тщательной стендовой промывке. Выход из строя соленоида или механическая неисправность автоматически приводят к замене. Отсюда повышенная требовательность к тому, какие виды топлива используются, частая замена и применение дорогостоящих фильтровальных элементов.

Форсунки ГБО 4 поколения: принцип работы и особенности

Газовые форсунки евро 4 для ГБО по принципу своей работы схожи с конструкцией, работающей в бензиновых инжекторах. Но схожесть этой детали не говорит о том, что они одинаково работают.

Особенность работы этой детали в том, что после того, как топливо испаряется в редукторе, на устройство газовой форсунки ГБО 4 поколения газа подается в 250 раз больше, чем это было бы в случае с бензином. Это говорит о том, что проходное сечение отверстий намного больше – это нужно для того, чтобы пропускная способность была лучше.

Еще одна особенность – это сниженное сопротивление в электроцепях:

• для газовых – от 1 до 3 ОМ;
• для бензиновых – от 15 до 17 ОМ.

Это продиктовано тем, что деталям элемента необходимо за короткий срок пропустить несравнимо больший объем пропана или метана в отличие от бензина.

Поэтому реализация управления форсунками в ГБО устроена иначе. В случае с бензином деталь совершает открытие, если импульс равен 12 В, но если пустить такое напряжение на газовую деталь, то она выйдет из строя, а попросту, перегорит.

После того, как происходит первая подача импульса, осуществляется открытие, и импульс сразу прерывается, но затем, через краткий перерыв, возобновляется. Прерывание снимает сильную нагрузку с обмотки, и она не успевает перегорать, но перерыв такой короткий, что она не успевает закрыться.

В этом и состоит особенность работы.

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?»

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

• Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
• Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
• В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
• Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.

Чистка газовых форсунок — пошаговый фотоотчет

1. Первым делом необходимо перекрыть подачу газа, для этого закручиваем один или два вентиля на газовом баллоне.

2. Заводим машину и даем поработать для того, чтобы сбросить давление в газовых магистралях и выработать остатки газа.

3. Производим демонтаж газовой рейки с форсунками. У каждого данный процесс будет происходить по-своему, все зависит от марки форсунок и типа двигателя.

4. Далее, используя отвертку, выкручиваем саморезы и достаем газовые форсунки.

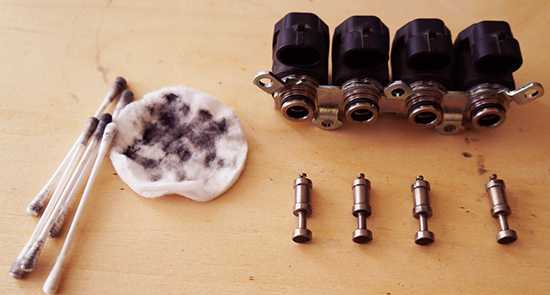

5. Извлекаем штоки из корпуса форсунок. На фото видна причина всех моих бед — смолистые отложения, они то и не давали форсункам полноценно функционировать. Когда мотор холодный и форсунки не прогреты, вязкая смола препятствовала нормальному ходу штока газовой форсунки.

6. Используя ватные палочки и спирт (можно и растворитель), вытираем штоки, а также то, что внутри корпусов.

7. Сборка выполняется в обратной последовательности.

Для начала небольшое вступление…

Всем известно, что «бадяжат» у нас не только бензин и ДТ. Давным-давно АГЗС научились «надувать» нашего брата, да не газом, а воздухом, подмешивая в газовое топливо различную гадость, которая пагубно влияет на состояние газовой аппаратуры и всего двигателя в целом.

Так однажды было замечено, что мотор работает нестабильно на газе, во время переключения на газ мотор глох, а холостого хода просто не было. Кроме прочего ухудшилась динамика, пропала тяга, увеличился расход газа и появились провалы во время разгона. Причем вышеописанные «глюки» проявлялись, как правило, «на холодную». Спустя какое-то время после прогрева двигателя до оптимальной температуры, все эти «болячки» практически исчезали.

Проблема не давала жить и ездить на любом авто. Порывшись в Интернете, нашел похожие случаи, а также отзывы тех, кто «победил» данную проблему. Подозрение упало на фильтра (как менять фильтры и сливать конденсат написано тут и тут), а также газовые форсунки. Фильтры были заменены, кстати, во время замены было обнаружено большое количество смолы в фильтрующих элементах, это насторожило и заставило задуматься. Если в фильтрах столько «каки» то, что же тогда в газовых форсунках? Решение было принято — необходима чистка газовых форсунок, а также дальнейшая их калибровка. Что из этого вышло — читайте дальше…

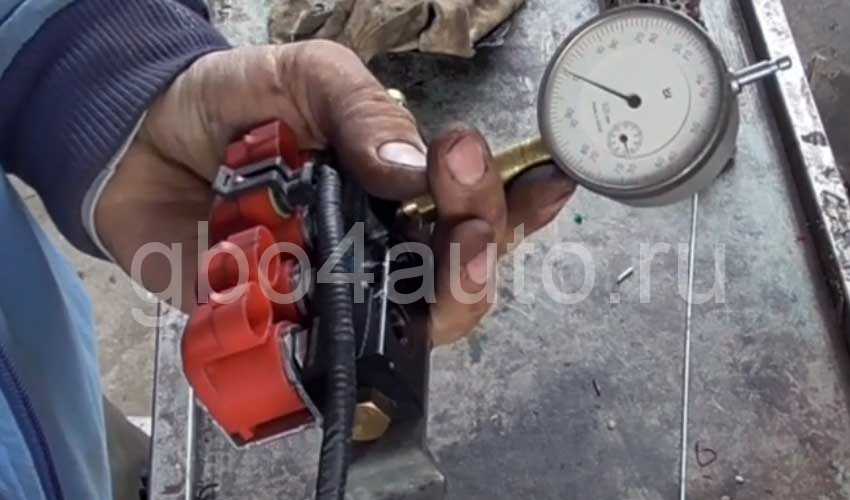

Регулировка

Далее установить удлинительный шток и закрепить с помощью переходной втулки индикатор часового типа на рампе.

• Проверить наличие касания удлинительного штока и штока газового инжектора. Если стрелка прибора начинает двигаться то значит, что соприкосновение достигнуто.
• Выставить «0» на приборе — индикаторе. Подать на регулируемую деталь питание продолжительностью до 1 сек.

Не подавать питание более чем 1 секунду, это может привести к выходу из строя детали, которая регулируется!

• Записать значение полученное на индикаторе часового типа в результате измерения.
• Проделать вышеизложенное для всех газовых распылителей двигателя, записывая значения.
• Далее, с помощью винта с внутренним шестигранником, расположенном на торце электрической катушки, устанавливаем необходимый ход штоков.  Вращая по часовой стрелке — уменьшаем ход штока, и наоборот, если вращаем против часовой стрелки — увеличиваем ход. Выставляем одинаковый ход штоков, но не более 0.7 мм, согласно рекомендаций фирмы Valtek.

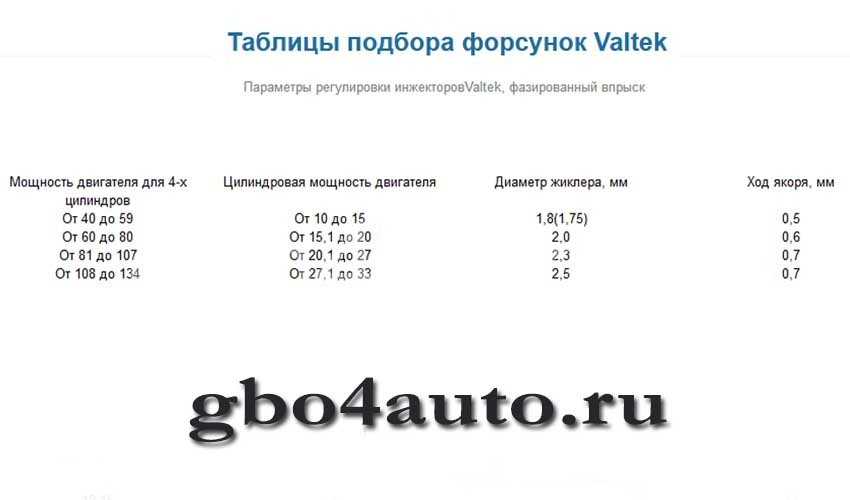

Ниже представлена таблица регулировки хода якоря в зависимости от мощности двигателя.

После проведения регулировок всех газовых форсунок измерения необходимо провести повторно. И в случае необходимости подкорректировать для получения одинакового хода всех инжекторов.

После получения нужного результата вкручиваем назад жиклеры и устанавливаем собранную рампу назад в автомобиль. Подключаем все магистрали, открываем расходный вентиль на баллоне, обмыливаем систему и включаем зажигание. При выявлении утечек газа в обязательном порядке их устраняем.



Пример подбора жиклеров Valtek

Для начала разберемся с первым методом: — Для автомобиля с объемом двигателя 2.3 литра, нам нужно 2.3 — коэффициент 0.2 = 2.1 мм. Именно сверлом 2.1 мм сверлить дюзы новых форсунок под данную машину. — Или для объема 1.8, мы отнимаем 0.2 и получаем размер отверстия 1.6 мм, берем сверло и сверлим. Теперь рассмотрим второй вариант подбора: — Заходим в интернет и ищем технические характеристики вашего авто, нас интересует количество лошадиных сил, и цилиндров. Допустим имеем народный автомобиль Daewoo Lanos с мотором 1.5.

86 л.с. делим на 4ц. = 21.5 л.с/на 1 цилиндр.ТУТ0.45 мм

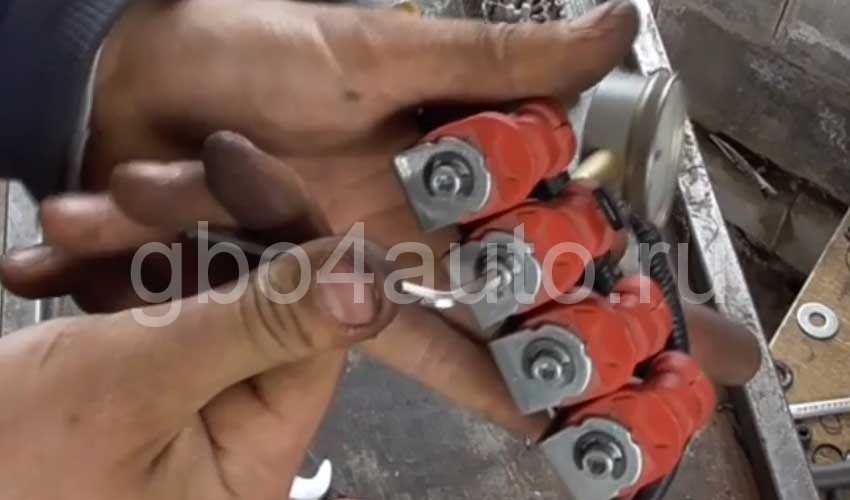

Секреты подбора жиклеров форсунок Valtek

Если Вы все таки не доверяете таблице, можете воспользоваться программным обеспечением вашего блока управлением системой ГБО 4 поколения. После установки всех комплектующих на двигатель, после заправки газом, можете подключится и запустить Автокалибровку. Во время процессы автоматической подгонки газовых инжекторов к работе ДВС, программа может выдать ошибки: — Невозможно произвести автокалибровку. Форсунки слишком велики. — Невозможно произвести автокалибровку. Форсунки слишком маленькие. Если ошибка слишком больших, тогда берете либо новые, либо паяльником и оловом запаиваете отверстие и делаете новое, но уже на размер меньше. Если слишком маленькие, тогда просто берете сверло на 0.1-0.2 мм больше и рассверливаете. После чего повторяете процедуру.

После успешного подбора диаметра и автокалибровки, время работы газовых форсунок по отношению к бензиновым должно быть 1 к 1.4. Например: Время впрыска бензиновых форсунок 3 мс, то в идеале газовые должны отрабатывать 4.5 мс. При такой настройке динамика и расход топлива на форсунках Valtek 2 или 3 омных, будет самым оптимальным и экономичным.

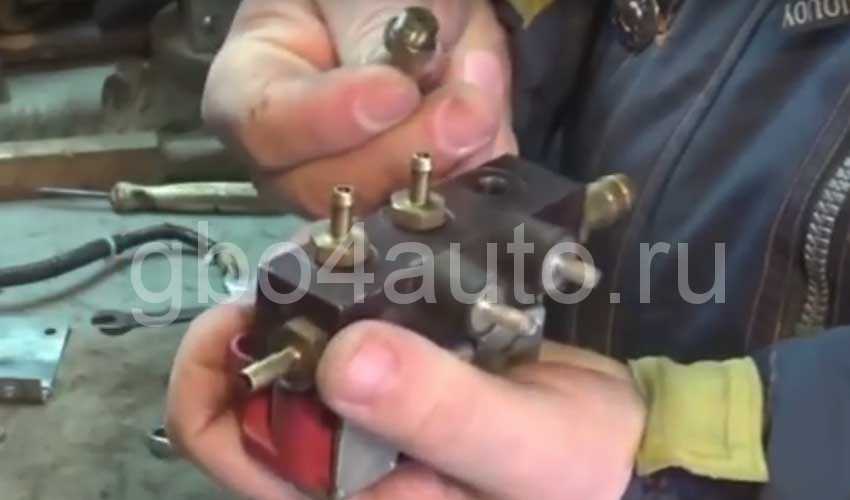

Как сверлить газовые форсунки

Очень важно для новичков знать какие именно жиклеры нужно сверлить, те что вкручиваются во впускной коллектор или в саму форсунку? Ответ: те что в форсунку, как указано на фото. И обязательно с помощью ключа на 13, предварительно выкручиваем их из рейки

менять ремкомплект

Признаки маленьких или больших отверстий

Если Вы купили автомобиль уже с установленным ГБО и форсунками Valtek, и подозреваете что отверстия подобраны не верно, тогда опишем основные симптомы если отверстия большие: — При резком нажатии на педаль газа, на ХХ стрелка тахометра сначала проваливается и потом набирает обороты; — Ощущается сложность в резком старте с места, мотор как бы захлебывается; — Сильный запах газа с выхлопной трубы при ускорении; — Ошибка богатой смеси P0172 на приборной панели или бортовом компьютере; Если отверстия маленькие: — Хлопки во впускном коллекторе при резком разгоне, или стоя на ХХ. — Повышенный расход топлива: — Повышенная температура выхлопных газов; — Потеря тяги на всех диапазонах оборотов; — Появление в движении ошибки по бедной смеси P0171;

Ну а для тех кто ленится изучать информацию в текстовом формате, рекомендуем посмотреть видео материал с более подробным описанием подбора диаметра дюз на Вальтеках. Спасибо автору за данное видео.

Смотреть видео: Таблица жиклеров для форсунок Valtek

Узнать ежедневную экономию на газу
На основе ваших интересов, рекомендуем ознакомится: ☛ Регулировка ГБО 2 поколения своими руками☛ Установка ГБО 4 поколения на ВАЗ 2115☛ Ошибка P2187 бедная смесь на холостом ходу на газу☛ Установка ГБО Hyundai Getz 1.6☛ Как влияет ГБО на двигатель?☛ ГБО 2 поколения на моноинжектор☛ Сильный запах газа в салоне. Причины и решения проблемы☛ Регулировка (Калибровка) форсунки Valtek☛ Установка ГБО на Suzuki Grand Vitara 2.4 2013 года☛ Установка ГБО на Hyundai Sonata 2.4 2008 года☛ ГБО Lovato глохнет или троит при переходе на газ☛ Как уменьшить расход топлива двигателя в 2021 году☛ Провалы при нажатии на педаль газа☛ Газ на БМВ х5 е70 3.0 ??☛ Установка ГБО на KIA Sportage 4☛ Аварийный запуск двигателя на газу Lovato, Stag, KME☛ Альтернативные виды топлива в 2021 году☛ Уходит бензин при езде на газе☛ Установка гбо на Nissan Almera 1.6 (2007 года)☛ Реальна ли установка ГБО на мощные двигателя?☛ Установка ГБО 4 поколения ВАЗ 2113☛ Стоимость ГБО 4 поколения с установкой?☛ Не переходит на газ 4 поколение. Причина №2 — забитый фильтр грубой очистки☛ Почему замерзает газовый редуктор?☛ Что такое автокалибровка ГБО?

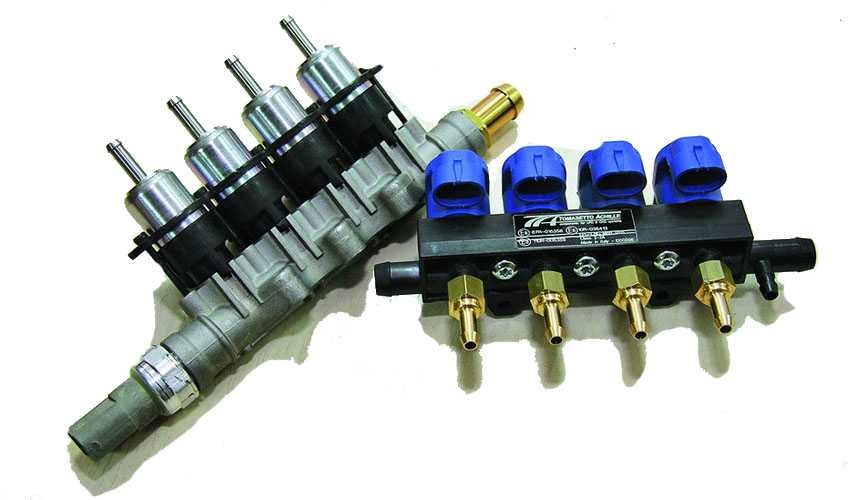

Основные параметры газовых форсунок

Производители предлагают разнообразные по конструктивному исполнению и по основным техническим характеристикам форсунки. При этом перечень характеристик, какие бы марки не рассматривались, остается единым для любого типа и включает в себя:

1. материал корпуса;
2. тип топлива;
3. рабочее напряжение катушки;
4.  рабочее давление;
5.  максимальное рабочее давление;

6. время открытия;

7. время закрытия;

8. электрическое сопротивление катушки;

9. рабочий диапазон температур (°C);

10. наружный диаметр выпускного штуцера;

11. диаметр седла клапана;

12. доступные размеры калиброванных жиклёров.

Каждая из приведенных характеристик оказывает существенное значение на функционирование всего комплекта оборудования, корректную работу двигателя, экономическую эффективность

Немаловажное значение при выборе конкретной марки форсунки имеет, конечно, и стоимость комплекта

Роль форсунок в ГБО

Комплекты газобаллонного оборудования включают составляющие, которые аккумулируют и подают в ДВС автомобиля горючее. Различается не только вид газового топлива (природный метановый и пропан-бутановая смесь), но и разная организация системы его подачи в двигатель.

Есть несколько поколений ГБО, предназначенных для инжекторных и карбюраторных машин. Разница заключается в схемах подачи и регулировки топлива. В ГБО4 появились газовые форсунки. Они играют важную роль для параллельного или распределённого последовательного впрыска топливной смеси в двигатель автомобиля

Это последнее и очень важное звено топливного аппарата ГБО

Форсунки ГБО осуществляют дозировку расхода газового топлива. Управляет ими газовый ЭБУ, куда поступает информация с бензинового электронного блока управления. В случае необходимости для измерения магнитного зазора используется адаптер.

Расчёт объёмов газа, необходимый для двигателя, зависит от температуры газа, редуктора-смесителя, уровня давления газовой смеси, мощности ДВС и других показателей.

Список оборудования для установки ГБО своими руками

1. Комплект ГБО. Выбор комплекта напрямую зависит от марки автомобиля. Основной набор состоит из проводов, компьютера, жгутов, шлангов, клапанов, форсунок, датчиков температуры газа, давления и редуктора. В некоторых случаях комплектация может отличаться.2. Газовый баллон. При установке газобаллонного оборудования, большинство автомобилистов пытаются добиться компактности. Для этого стоит использовать баллоны в виде тора. Одним из самых востребованных на современном рынке является баллон Атикер размером 630 на 255 мм, вмещающий 54 литра голубого топлива.3. Мультиклапан. В комплектацию современных мультиклапанов входит само устройство, выносная система для заправки баллонов и трубки.4. Датчик уровня газа. Устройство, подключающееся к компьютеру газобаллонной установки. Основной задачей сенсора является отображение остатка топлива в баллонах.5. Программатор универсальный. Используется для отладки и настройки компьютера.6. Компьютер и диск с инструкцией по настройке. На диске вы найдете прошивку, инструкции и схемы.7. Форсунки, жгуты.8. Набор инструментов.

Это минимальный список оборудования, которого будет достаточно для установки ГБО своими руками. В зависимости от автомобиля, стоимость оборудования может варьироваться. В большинстве случаев, сумма зависит от марки, типа, производителя, комплектации и модели баллона. Установка ГБО 4 поколения обойдется приблизительно в 20 тыс. рублей.

В некоторых случаях стандартной комплектации ГБО не хватает и автомобилисту приходится докупить:✓ 2 медных шланга (6 и 8 мм в диаметре, 1,5 и 8 м длиной;✓ датчик давления;✓ разъем подключения датчика к компьютеру ГБО.

На какие параметры ориентироваться?

Чем оперативнее клапан реагирует на сигнал, который распространяет ЭБУ, тем более лучше работает топливная система. «Быстрые» форсунки покупать для автомобиля выгоднее. К таким относятся, например, модели от производителей barracuda и аеб.

Для стабильной производительности двигателя автомобиля, недопущения перерасхода газового топлива форсуночный плунжер должен обладать минимальным коэффициентом температурного расширения. Рабочие параметры дешевых моделей могут полностью измениться из-за механического износа форсунки.

При подборе газовых инжекторов следует ориентироваться на следующие характеристики:

• материал корпуса;
• какое горючее используется, метановое или пропан-бутан;
• показатель электрического сопротивления;
• уровень допустимого давления;
• скорость реагирования на импульс от ЭБУ;
• рабочая температура;
• диаметры клапанов и выпускного штуцера;
• какими бывают размеры калибровочных жиклёров.

Приведённые параметры оказывают существенное влияние на работоспособность ГБО, двигателя автомобиля и экономические характеристики. Есть модели, не требовательные к качеству российского топлива, например, от итальянского производителя ловато.

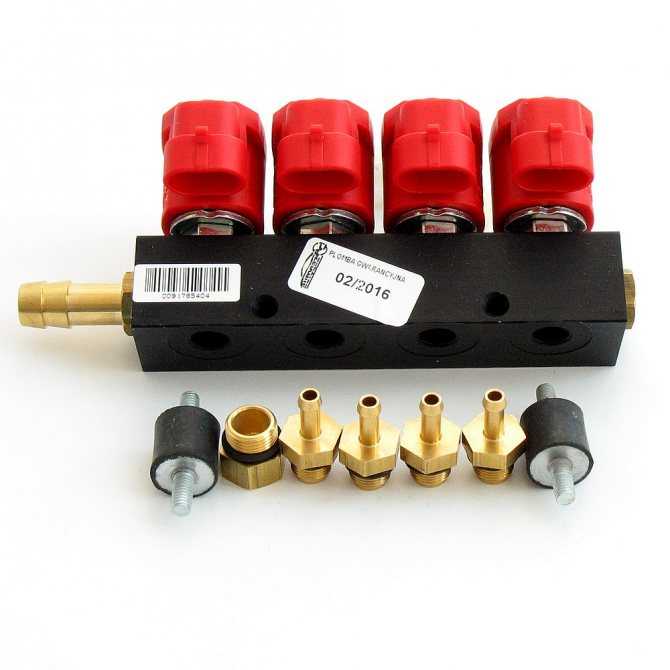

POLETRON F-3.6

Данные форсунки можно встретить в виде планок по 3 либо 4 форсунки. Сменные жиклеры подбираются под необходимый диаметр, что обеспечивает широкий спектр применения на двигателях разной мощности. Эти форсунки поддерживаются програмным обеспечением почти всех блоков управления ГБО. Шток в данных форсунках металический с резиновым наконечником, который собственно и перекрывает выход газа. Интересный факт втом, что над катушками распологаются винты для регулировки высоты поднятия штока форсунки, а сами катушки крепятся фиксаторами, так вот, предназначение данных винтов люди часто путают и закручивают их, думая что тем самым лучше фиксируют катушку. В итоге газ либо вообще не поступает, либо поступает неравномерно в цилиндры двигателя, что сказывается на неблагоприятной работе газовой системы в целом.

Характеристики:

Форсунки Poletron F-3.6 можно смело ставить на двигатели, у которых время впрыска на холостом ходу более 3 мс. В таком случае они в полной мере смогут выполнять свои функции, при этом нужно учитывать, что срабатывания газовых форсунок должны быть не менее 4 мс, а лучше 5мс — как показывает практика, хотя производитель уверенно заявляет, что они справляются и с тремя миллисекундами. Сопротивление катушки 3 Ом, питание катушки — 12V.

Ремонтопригодность и износостойкость:

Были замечены случаи, когда данные форсунки выхаживали до 100000 км до первого ремонта, хотя такие случаи единичны. Симптомы для ремонта форсунок — перерасход газового топлива и громкий стук при поднятии штоков форсунок. Ремонт заключается в промывке всех деталей, замене штоков и тарировке (настройка высоты поднятия штока с микрометром), что делает их практически новыми.

Материал

Существенным параметров выступает материал изделия.
Функционирование всех объектов оборудования осуществляется в различных температурных колебаниях: от -200C при холодном моторе до +1000C после прогрева.
В самом газовом топливе содержаться примеси (например, парафин или масло), которые приводят к загрязнению деталей.

В этих условиях металл будет деформироваться, что не приемлемо. Например, одним из элементов форсунки является плунжер, который создает давление топлива. Он совершает поступательные движения, при этом длина хода – 0,5 мм. Любое изменение физических размеров будет оказывать влияние на работоспособность системы. Поэтому желательно, чтобы материал имел минимальный коэффициент температурного расширения.

В бюджетных вариантах инжекторов возможно уменьшение хода плунжера до 15-20%. Это сокращает срок службы форсунки, повышая ее износ.

Как заменить жиклёры самостоятельно

Как правило, форсунки крайне редко выходят из строя, и многие даже не подозревают, что можно их заменить в домашних условиях. Один из случаев обязательной смены форсунок – это смена вида топлива, как указывалось выше. Но необходимость замены жиклёров на газовой плите появляется ещё и в таких случаях:

• цвет пламени изменился: появляются жёлтые и красные вкрапления вместо привычного голубого цвета;
• присутствует копоть или неравномерность горения;
• есть шипение, и при этом пламя отделяется от конфорки или гаснет;
• при поджигании горелки слышится хлопок.

Если вы самостоятельно собираетесь устранить проблему, то рассмотрим пошагово весь процесс.

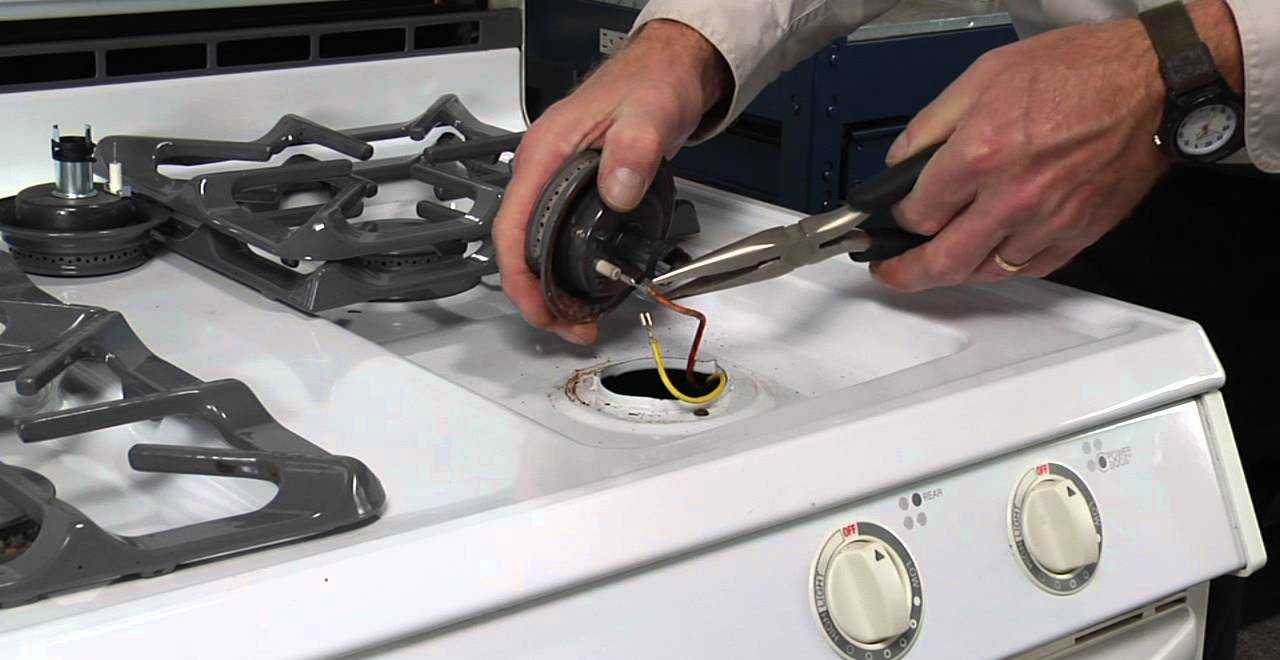

Разбираем горелку

Для начала, конечно, нужно перекрыть поступление газа. И вообще, работа с газовым оборудованием требует особенной аккуратности и соблюдения техники безопасности. После этого снять решётку с варочной поверхности. Сами конфорки снимаются без усилий. Чтобы заменить жиклёры, в некоторых моделях газовых агрегатов потребуется открутить верхнюю панель варочной поверхности. Но чаще прямо под конфоркой видна форсунка.

Если же у вас более старый образец техники, и жиклёр расположен в корпусе, придётся делать разборку. В таком случае нужно развинтить болты по углам варочной панели. Могут быть и другие варианты сборки, где панель придётся поддеть, чтобы отделить от основного корпуса. При этом, конечно, лучше посмотреть в документации, где именно находятся требуемые элементы, и как до них добраться.

Внутреннее строение может выглядеть следующим образом. Пара расположенных параллельно металлических планок – траверс, на которые и крепятся корпуса горелок. Подвод газа к конфорке подобен для всех узлов. В корпусе горелки располагается сам жиклёр, к которому подведена трубка газопровода. Через наконечник топливо подводится к соплу, откуда уже газ поступает к конфорке.

Выкручиваем жиклёр

Чтобы выкрутить жиклёры в газовой плите, понадобится рожковый ключ или трубчатый в зависимости от модели. Следует сказать, что в старых образцах такой техники добраться до форсунки может быть крайне затруднительно, так как она находится в корпусе горелки и вывернуть ключом её будет непросто. Может потребоваться разобрать почти весь агрегат. В таком случае лучше запомнить последовательность действий и подготовить разные небольшие ёмкости для деталей, которые будете вынимать.

Для более современных моделей процесс не должен вызвать затруднения. При замене нужно учитывать размер и резьбу форсунки. В некоторых кухонных устройствах имеются в комплектации жиклёры для перевода на сжиженный газ, и все действия по замене чётко прописаны в инструкции, например, в модели Дарина 1А GM 441 002W. Если в комплекте не предусмотрено наличие таких деталей, лучше обратиться за консультацией к продавцу специализированного магазина. При этом желательно иметь при себе старые сопла или хотя бы замеры диаметра и шага резьбы.

Проверяем канал

Если у вас не было цели поменять сопла для использования другого топлива, а лишь устранить проблему с горением, то вполне возможно, что просто засорилось отверстие. И его прочистка избавит от замены. Можно сделать это любым тонким острым предметом, например, шилом или спицей

Важно, чтобы диаметр предмета не был шире диаметра отверстия. Иначе можно деформировать его, что недопустимо

По этой же причине прочистку нужно выполнять с осторожностью

По этой же причине прочистку нужно выполнять с осторожностью

Замена жиклёра

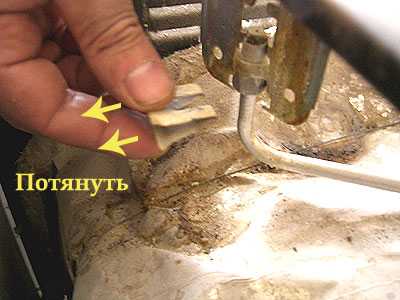

Как уже отмечалось, в современных моделях добраться до форсунки и заменить её не составляет труда. В более сложной ситуации она находится в корпусе горелки. И чтобы поменять её, придётся вытащить наконечник с жиклёром из корпуса горелки. Для этого потребуется снять фиксатор, который находится непосредственно под корпусом и похож на прищепку. Стоит помнить о том, что при выполнении таких действий не стоит прилагать слишком большие усилия, чтобы не сломать отдельные части.

Собираем горелку

После замены всех форсунок потребуется собрать горелку в обратном порядке. После этого можно переходить с природного газа на подключение баллонного. Но перед этим нужно не забыть сменить форсунку и в духовке.

Горелка готова

После того как горелка собрана, рано переходить к проверке пламени огня. Ниже рассмотрим замену жиклёров духовки в газовой плите своими руками.

Выбор в зависимости от поколения ГБО или по торговой марке

Здесь все зависит от того, какого поколения выбрано ГБО, так как механизмы, заведующие доставкой топлива, имеют сильные различия в своей конструкции. Это необходимо учитывать при выборе модели, иначе при эксплуатации возникнут проблемы.

Разновидность поколений ГБО – это, в основном, условное соответствие пакета установки стандартам и типовому различию впрыска ДВС:

• II поколение идет по стандарту Евро 2 и подходит карбюраторным моторам;
• III и IV поколение для раздельно впрыска, то есть для инжектора;
• V и VI поколение – это уже для движков с диагностическими и управленческими системами, основанными на применении электроники.

Читайте, как работает устройство газовой форсунки 4 поколения.

При ошибочном выборе комплектующих для разных видов поколения ГБО можно напрасно потратить средства и приобрести ненужные материалы. И тогда придется демонтировать поставленные газовые форсунки и купить новые, те которые непосредственно подходят.

Итак, чтобы не производить замену газовых форсунок, нужно покупать полный комплект для ГБО после IV поколения. А для более ранней версии можно выбирать форсунки на газ у тех производителей, кто выпустил систему ГБО, стоящую на авто.

А также, кроме технических характеристик, механизмы, регулирующие впрыск, отличаются по стоимости.

Более дорогие марки отличаются следующими моментами:

• качество изготовления деталей;
• применением материалов высокого качества;
• точность проработки отдельных важных моментов;
• большим жизненным ресурсом;
• отличительной надежностью.

Думая о том, какие форсунки выбрать, лучше всего обратиться за консультацией в специализированный центр, где монтировали оборудование.

Сравниваем с аналогами

Как видно в таблице, Digitronic по своим параметрам больше общего имеет с Keihin, которые считаются лидерами по качеству на рынке ГБО, при этом цена форсунок Barracuda/Digitronic существенно ниже по сравнению с «японцами».

Есть ли смысл переплачивать?

Как вы знаете в любом вопросе существуют более дешевые аналоги, которые имеют практически такие же характеристики при этом стоят на порядок меньше. Поэтому есть смысл разобраться, есть ли смысл переплачивать. Далее проведем сравнение.

Достойным представителем бюджетного сегмента являются разборные модели форсунок, которые можно собирать в планки по 2-3 или 4 шт. Пожалуй, самыми популярными являются форсунки Valtek Type 30, кроме этих форсунок на рынке есть немало подделок, а также форсунок от «ноунейм» компаний, которые имеют похожие характеристики. К слову сказать, у форсунок Digitronic, которые выпускает заводе Valtek, абсолютно идентичные характеристики, отличие только в черном цвете катушки.

Типичным представителем среднего ценового сегмента являются форсунки Lovato, которые славятся своей надежностью и долговечностью, свободно могут отработать около 300 тыс. км. Эти «форсы» также неприхотливы к качеству топлива, однако их минус в скорости, называть их быстрыми сложно.

Предлагаю сравнить плюсы и минусы всех претендентов в том числе и форсунки Barracuda, после чего подвести итоги.

Ремонтопригодность

В данной категории безусловно первенство за Type 30, поскольку в них меняется все кроме планки. При необходимости можно поменять шток, резинки, а также отрегулировать диаметр жиклера. Недостаток в том, что ремонт приходится делать довольно часто… Хотя со слов производителя после установки ремкомплекта форсунок Valtek/Digitronic после 100 тыс. км. пробега, можно продлить срок их службы как минимум на 30 тыс.

Что до форсунок Digitronic и Barracuda, то они неремонтопригодные и в случае неисправности их можно будет разве что заменить. Однако при этом они без проблем могут осилить отметку в 300 тыс. км. пробега, а нередко и более. Поэтому учитывая это, неремонтопригодность можно не считать недостатком. По большому счету вы покупаете форсунки не для того, чтобы их ремонтировать, если изделие качественное оно не нуждается в ремонте.

Keihin (Япония)

Схожесть конструкции форсунки Keihin с HANA и Barracuda не мешают ему быть безоговорочным лидером рынка. Безукоризненное качество изготовления обеспечивает форсункам Keihin абсолютную линейность впрыска, точную дозировку газовой смеси, снисходительное отношение к степени чистоты топлива, независимость от температуры, возможность устойчивой работы на высоких значениях давления. Пять типоразмеров форсунок Keihin перекрывают диапазон мощностей цилиндра от 9 до 45 кВт.

Естественно, что высокая стоимость Keihin соответствует качеству их изготовления – это, пожалуй, единственный видимый недостаток. Невозможность ремонта компенсируется гарантией изготовителя на 300 миллионов рабочих циклов, либо 240 000 км пробега. Если форсунки Keihin стучат после такого количества совершенных циклов или пройденных километров трудно не согласиться, что они себя неоднократно окупили.

Установка газовых форсунок гбо

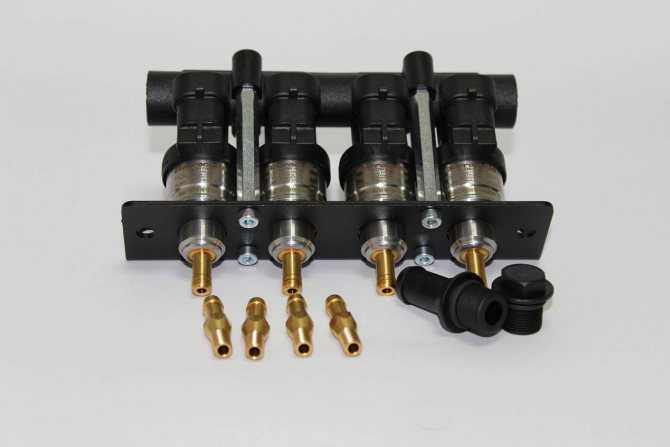

Рис. 4a: Рампа форсунок SECGAS BASIC (Тип 30) 4-цил

Инжекторы являются электромеханическими устройствами, которые точно контролируют поставку газа к двигателю. Форсунки управляются Электронном Блоком Управления (ECU SECGAS), который использует сигналы от различных датчиков автомобиля. ECU SECGAS работает с несколькими типами газовых инжекторов (различные марки, сопротивления)

Важно выбрать в программном обеспечении тип газовых форсунок, которые мы установили. Каждая форсунка предназначена для одного цилиндра

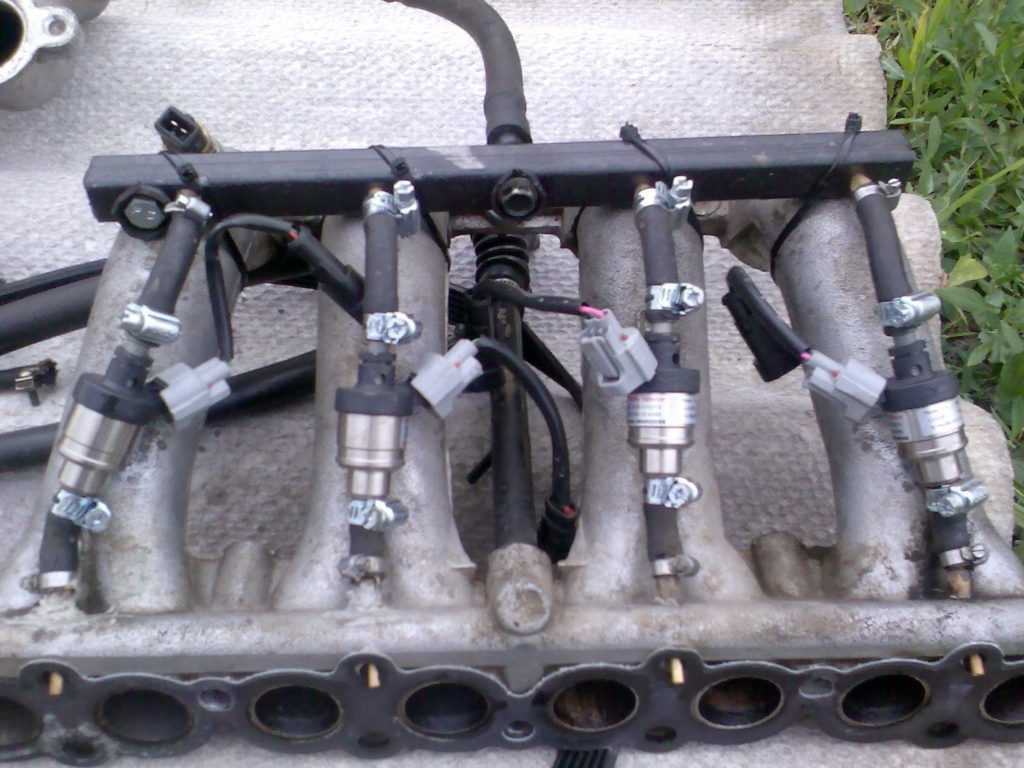

4.1. Установка сопел впускного коллектора

Рис. 4b: Сопла впускного коллектора

Внутренний диаметр отверстия для сопла впускного коллектора должен иметь 4,8 мм (для типичной резьбы M6). Мы всегда рекомендуем снять впускной коллектор двигателя при установке сопел впускного коллектора (опилки, производимые во время сверления и нарезания резьбы, могут вызвать проблемы в двигателе).

Перед снятием коллектора рекомендуется отметить места, предназначенные для отверстий. После нареза перед установкой сопел впускного коллектора нанесите клей, который будет защищать сопла от расшатывания и гарантировать плотность прилегания. После очистки коллектора од опилок, можно его снова установить. Также запрещено сверление случайных отверстий во впускном коллекторе.

Рис. 4c: Установка сопел впускного коллектора

При установке сопел впускного коллектора должны быть соблюдены простые правила:

1. Монтировать как можно ближе к бензиновым форсункам.
2. Идеальное место для установки сопел впускного коллектора, 2-3 см от бензиновых форсунок- красным поле.
3. Неправильное расположение установленных сопел впускного коллектора — более 10 см от бензиновых форсунок — синее поле.

Рис. 4d: Правильное и не правильое место установки установки штуцеров.

Сопла впускного коллектора должны быть установлены в непосредственной близости от бензиновых форсунок таким образом, чтобы поданный газ был направлен к впускным клапанам.

Рис. 4e: Сопла впускного коллектора установлены в том же порядке

Отверстия газовых форсунок должны быть близко к голове коллектора

Важно сохранить то же расстояние и угол для каждого сопла. Каждое отдельное сопло должно быть установлено идентично

Сопла должны быть направлены к центральной точке канала впускного коллектора.

Рис. 4f: Пример типичной ошибки (2 цилиндр):

1. Сопло впускного коллектора не направлено к центральной точке канала.

2. Второе сопло установлено иначе, чем остальные ( другой угол).

1. Клапаны коллектора (отмечены красным цветом)

2. Правильная установка сопла

3. Не правильная установка сопла (Поток воздуха ограничен клапаном).

При монтаже сопел впускного коллектора для двигателей, оборудованных коллектором с изменяемой геометрией (SWIRL, TSCV), следует соблюдать осторожность, чтобы установить сопла таким образом, чтобы в любом режиме газ мог быть поставлен прямо в двигатель. Наличие коллектора с изменяемой геометрией можно легко определить по наличию в конце впускного коллектора (рядом с головкой блоке цилиндров) крышек, которые поворотом или перемещением вызывают изменение сечения канала коллектора

В таком случае мы советуем произвести монтаж сопел таким образом, чтобы газ всегда мог поступать в двигатель. Неправильная установка может привести к сотрясениям двигателя во время больших переменных нагрузок, которые не могут быть устранены путем регулирования состава смеси контроллера.

Насколько важно правильно сделать выбор?

Приобретаемые в автомагазинах или на авторынках шины должны прекрасно справляться со многими нагрузками, которые соответствуют техническим особенностям определённого автомобиля. Максимальной должна считаться такая нагрузка, при которой резина выдерживает воздействие, измеряемое в относительных единицах (варьируемых от 60 до 125 ед.). Эти показатели можно увидеть на бортах покрышек, рассчитанных исключительно на одно колесо.

Грузовые автомобили, естественно, имеют свой индекс скорости шин, который указывается на одно колесо или спаренные шины. В последнем случае показатель будет разделён цифровым значением дроби.
