Два котла в одной системе отопления: в каких случаях это необходимо, требования и схемы подключения

Система закрытого типа с аккумулятором тепла

Закрытая система отопления не требует установки расширительного бачка, поэтому монтажный процесс значительно упрощается. Чаще всего газовые котлы оснащены расширительным баком и предохранительным клапаном.

Для правильной сборки такого отопительного контура необходимо следовать определенной инструкции:

  • К подающему штуцеру газового котла подключается кран и труба, идущая к приборам отопления.
  • На этой трубе устанавливается насос для принудительной циркуляции теплоносителя. Его следует расположить перед радиаторами.
  • Последовательно подключается каждый радиатор.
  • От них отводится труба, идущая к отопительному котлу. В конце трубы на небольшом расстоянии от агрегата, питающегося от газового баллона, выполняется установка отсекающего крана.
  • К трубам подачи и обратки подключаются трубы, идущие к аккумулятору тепла. Одна из трубок подсоединяется перед насосом, вторая трубка – за приборами отопления. Каждая трубка оснащается краном, также сюда следует подключить трубки, которые предварительно были врезаны перед теплоаккумулятором и после него.

Правила

Подключение газового котла требует соблюдения следующих правил:

  • должен прочно крепиться к несущей или капитальной стене частного дома;
  • во время установочных работ нужно точно соблюдать размеры дымохода и вытяжки;
  • необходимо оставить расстояния со всех сторон для последующего технического обслуживания.

Технические нормы

Данные правила установки газового котла регламентируются СНиП «Жилые здания», «Газоснабжение», «Отопление, вентиляция и кондиционирование». Законодательно прописаны следующие нормы:

Правила СНиП для установки отопительного оборудования в доме

  • нужна отдельная топочная комната или угол на кухне, коридорной объемом не менее 7,5 м3 частного дома. Если в частном доме используется каскадная система с несколькими котлами, то для каждого агрегата площадь увеличивается на 6 м3;
  • площадь пола для оборудования должна быть не менее 4 м2;
  • высота потолка должна быть не менее 2 м.;
  • ширина двери в топочную (кухню) должна быть не менее 80 см., а между полом и дверью проем – не менее 2,5 см;
  • в топочной должно быть открывающееся окно на улицу с минимальной площадью в 0,8 м2;
  • установка газового котла отопления в шкаф требует, чтобы в обшивке был просвет хотя бы в 6 см. от верхней панели устройства.

Котельное оборудование

Системы отопления, построенные на разных типах котлов, практически не отличаются структурой и поэлементными составляющими. Для транспортировки и раздачи тепла применяются идентичные трубы и радиаторы, а также фильтры, воздушные и выхлопные отводчики. Однако, каждый из котлов, будь то газовый или электрический, подрезывает проведение определенных монтажных работ, обслуживания и т.д.

  • Электро-котел
  • Газовый котел

ЭЛЕКТРО-КОТЕЛ

В электро-агрегат входит элемент нагрева воды, тумблер регулировки температуры и автоматика. При монтаже к нему подводят контур заземления и оснащают защитным отключением.

Система отопления, работающая от электричества, достаточно проста и эффективна. Но, чтобы отопить площадь в 200 кв. м., потребуется потребление 20 кВт. Поэтому, счет за электричество, несомненно, заставит хозяев оценить плюсы и минусы системы.

Устройство электрического котла

Для экономии электроэнергии, специалисты рекомендуют пользоваться агрегатом с 2-ух или многотарифным счетчиком, а также накопительным баком. Аппарат не будет функционировать круглосуточно, а лишь в ночное время. Данный период будет использоваться для интенсивного нагревания воды в баке-термосе.

Таким образом удастся поддерживать комфортную температуру круглосуточно, существенно экономя при этом. Однако, во время сильных морозов такое использование становится невозможным.

Организация системы отопления, которая подразумевает использование котла с баком-накопителем, потребует серьезных первоначальных вложений, так как необходимо будет приобрести бака и проложить сложную разводку. Естественно, итогом станет экономия на платежах, а как следствие, быстрая окупаемость.

ГАЗОВЫЙ КОТЕЛ

Установка котла, работающего на природном газе, связано с жесткими требованиями не только к монтажу, но и к эксплуатации. Если мощность агрегата составляет 30 кВт, площадь помещения, в котором он устанавливается, не должна превышать 7,5 кубических метров.

В свою очередь, для котла большей мощности необходимо оборудование отдельной комнаты для топки – от 13 метров кубических.

Газовая отопительная система построена на принципе горения, а потому требует наличия дымоходы, что приводит к увеличению тепло-потерь.

Устройство газового котла

Котлы, работающие на газе, подразделяются на:

  • обычные с КПД 90%
  • конденсационные с КПД 110%

Современные газовые котлы снабжаются более продуманной автоматикой, нежели электрические. Но, не следует забывать — чтобы продлить срок службы прибора, необходимо регулярно приглашать специалистов из сервисных центров для осмотра и проведения профилактических работ.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт.  Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

  • отопительные радиаторы — требуют 30 кВт;
  • система отопления «теплый пол» — до 15 кВт;
  • накопительная емкость для системы ГВС — в среднем 300 л.

Электрический котел, работая вместе с  теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50С.

*Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Схемы подключения

Обвязка двух котлов разного типа в одной схеме (газовых и твердотопливных)  — этап очень ответственный. Любая ошибка может не только снизить эффективность отопления, но и создать аварийную ситуацию.

Для расчета схемы подключения лучше пригласить специалистов проектной организации. Они подберут пару отопителей с последовательной или параллельной обвязкой и различными способами управления — ручным или автоматическим.

Автоматическое управление

Схема с автоматическим управлением с точки зрения гидравлики практически не отличается от ручного способа. Единственное различие —  установка двух обратных клапанов.

Они ставятся с целью недопущения холостого протока теплоносителя через временно отключенный котел. Проблема решается установкой гидрострелки. Обратные клапаны располагают на обратке, направленными один на другой.

Схема обвязки двух котлов с автоматическим управлением

Для автоматической системы также необходима установка термостата, отключающего насос для принудительного перемещения теплоносителя. Когда в топке выгорит твердое топливо, смысла в холостой циркуляции воды через отключившийся аппарат нет, так как этим создается дополнительное сопротивления для второго котла.

Ручное управление

При реализации этого варианта для сбалансированности работы двух котлов требуется лишь запорно-регулирующая арматура. Все переключения между котлами осуществляются самим оператором путем открытия/закрытия двух вентилей на обратке. Для полного прекращения циркуляции нагретой воды необходимо отключение четырех вентилей —  двух на подаче и двух на обратке.

Обвязка двух котлов с ручным управлением

В схемах с ручным управлением необходимо предусмотреть установку двух расширительных бачков, с помощью которых компенсируется тепловое расширение воды в процессе постепенного прогрева холодного котла. Один бак с одновременной нагрузкой от двух агрегатов справиться не в состоянии.

Обвязка с теплоаккумулятором

Идея применения теплоаккумулятора заключается в таких нюансах:

  1. Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Она включает в себя теплоаккумулятор.
  2. Газогенераторные котлы на дровах, угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку нужно иметь:

  1. Открытый расширительный бак.
  2. Шланг, который будет находиться между баком и канализацией.
  3. Отсекающие краны (13 шт).
  4. Циркуляционный насос (2 шт).
  5. Трехходовой клапан.
  6. Фильтр для очистки воды.
  7. Трубы из стали или полипропилена.

Схема может работать в четырех режимах:

  1. От дровяного котла с передачей градусов через теплоаккумулятор.
  2. От этого же котла с обходом теплоаккумулятора ( газовое устройство будет отключено).
  3. От газового котла, который может получать газ из баллона.
  4. От обоих котлов.

Заливаем систему и запускаем котел

Система смонтирована осталось залить её и запустить котел. Настоятельно рекомендую использовать деминерализованную воду. Иначе котел становится автоматически не гарантийным. Залить систему можно используя насос малыш и емкость на 10-15 литров.

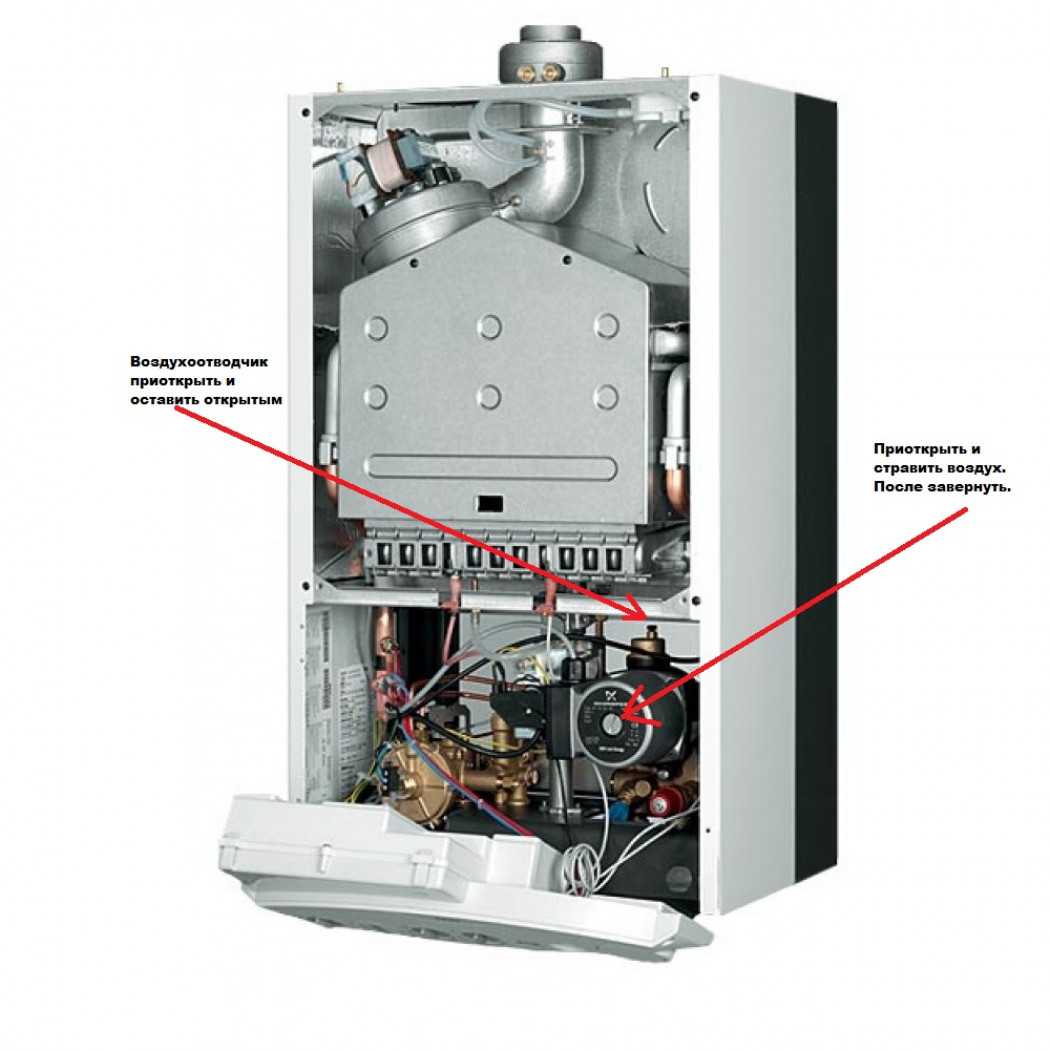

Откручиваем переднюю панель котла. Откручиваем колпачок с автоматического воздухоотводчика и на насосе.

Включаем котел, на нем есть встроенный манометр. На этапе закачки давление в системе не нужно превышать 3 бар иначе сработает перепускной клапан. Накачиваем 1,5-2 бара и стравливаем воздух со всех радиаторов по очереди. Незабываем немного при открутить винт на насосе и спустить воздух оттуда. Далее добавляем воды. И так несколько раз пока весь воздух не выйдет.

Далее самое долгое и сложное выгнать весь воздух из веток теплого пола. По одной ветке открываем и стравливаем. Могу уверить, что абсолютно весь воздух может выйти только спустя несколько суток. Поэтому если ветка стабильно зацепилась (видно по расходомерам), то переходите на следующую.

Конечно нужно еще опрессовать это все давлением порядка 6 бар (нужно не забыть перекрыть вход и выход с котла).

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

  • перфоратор;
  • уровни – реечный и ватерпас;
  • рулетка;
  • разводной ключ «попугай»;
  • отвертки, плоскогубцы;
  • для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

  • кронштейны для крепления труб и радиаторов;
  • дюбели;
  • пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

  1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
  2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
  3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
  4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.


Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

  1. Длина контура не может превышать 30 м.
  2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
  3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
  4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
  5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
  6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Первый запуск системы отопления

Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть. Когда температура теплоносителя в системе достигнет 85оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.

Заслонки позволяют отрегулировать объём вторичного воздуха и таким образом повысить экономичность котла отопления.

Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая

Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе

Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.

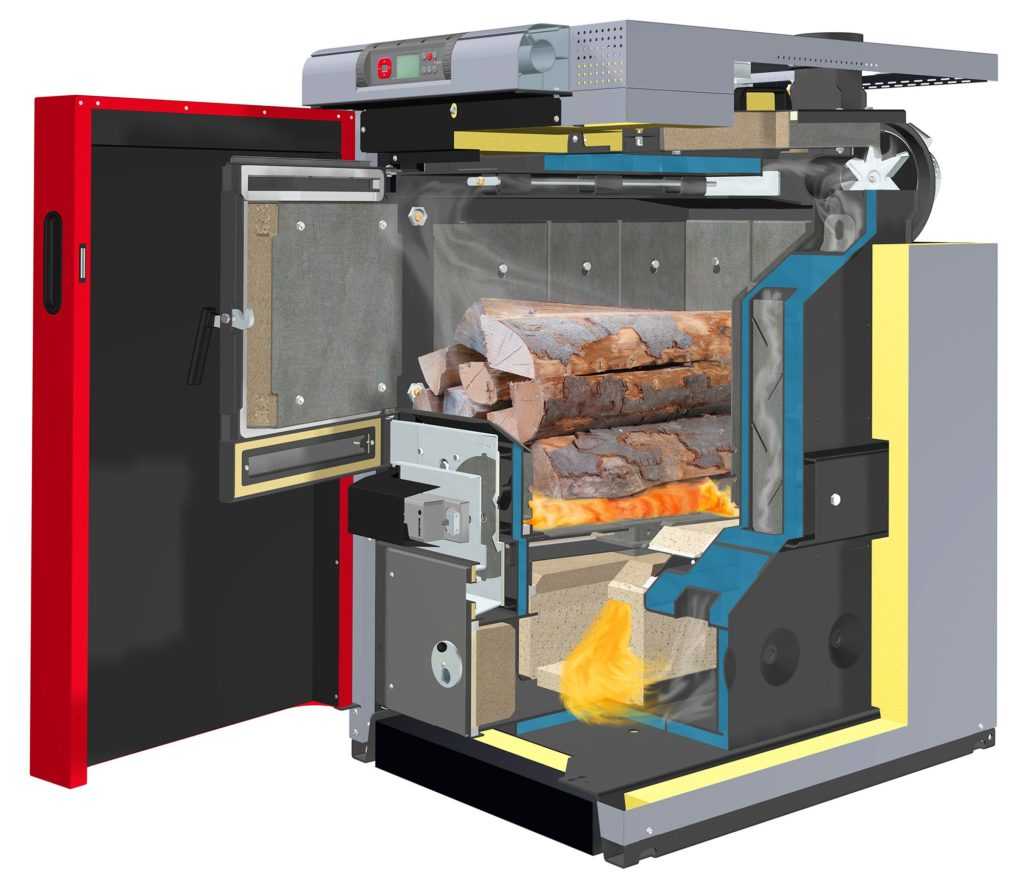

Характеристика твердотопливных котлов

Очень часто котлы на твердом топливе устанавливают в загородных домах, где нет поблизости газоснабжения. Источником получения энергии в таких приборах служат дрова, уголь или прессованные древесные отходы.

Работать твердотопливные котлы могут на угле, дровах или пеллетах

Твердотопливная отопительная система имеет немало достоинств:

  • экономия – в качестве топлива можно использовать не только дрова, а и дешевые отходы деревопереработки – стружка, опилки;
  • безопасность – для отопительного процесса не требуется использование электричества;
  • экологичность – коэффициент сгорания топлива в котле составляет более восьмидесяти процентов, что позволяет снизить к минимуму образование золы и сажи;
  • долговечность – многие котлы имеют срок службы свыше пятнадцать лет.
    Использование твердотопливных агрегатов отопления имеет свои недостатки:
  • монтаж котла включает строительство дымохода с высокой тягой;
  • обязательное наличие отдельного помещения для отопительного прибора;
  • необходимость регулярной загрузки топлива;
  • потребность постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать котлы на твердом топливе для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене можно на сайте http://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Характерные показатели Газовый котел Твердотопливный котел
Уровень КПД Высокий – более 90% Средний – от 70% до 90%
Управление температурным режимом Оборудование максимально автоматизировано Не имеет приспособлений для поддержки температуры
Обслуживание Чистка котла осуществляется раз в год Необходимо регулярная прочистка дымохода и топки от золы, смол и сажи
Безопасность Функционирует с помощью электричества, существует возможность утечки газа, повышенный уровень выброса CO при сгорании Низкий показатель выделения CO, имеет защищенную конструкцию, работает без подключения к электросети
Дополнительные функции Выпускаются двухконтурные котлы, которые обеспечивают нагревание воды независимо от работы всей отопительной системы Некоторые модели котлов требуют дополнительную установку баков для нагрева воды
Подача топлива Газ поступает к котлу автоматически Требуется постоянная закладка топлива в топку – от двух до пяти загрузок в сутки

Многие газовые котлы можно устанавливать на кухне. Твердотопливные отопительные приборы требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Как сделать отопление двумя котлами

Создание контура для двух отопительных котлов связано с очевидным решением максимально использовать функциональность разноплановых видов систем обогрева частного дома. На сегодняшний день предлагаются несколько вариантов соединения:

  • газовый котел и электрический;
  • котел на твердом топливе и электричестве;
  • твердотопливный котел и газовый.

Перед тем как приступить к выбору и установке новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.

Подключение электро- и газового котлов

Одна из самых простых в эксплуатации отопительных систем связана с объединением газового котла с электрическим. Существует два варианта подключения: параллельное и последовательное, но предпочтительным считается параллельное, так как можно проводить ремонт одного из котлов, замену и отключение, а также оставлять работать только один в минимальном режиме.

Такое подключение может быть и полностью закрытым, а в качестве теплоносителя применить обычную воду или этиленгликоль для отопительных систем.

Подключение газового и твердотопливного котлов

Наиболее сложный в техническом исполнении вариант, так как требует тщательной подготовки вентиляционной системы и помещения для габаритных и пожароопасных установок. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме этого, нагрев теплоносителя сложно контролировать в твердотопливном котле, и для компенсации перегрева требуется открытая система, при которой избыточное давление снижается в расширительном баке.

Важно: закрытая система при подключении газового и твердотопливного котлов запрещена и считается серьезным нарушением пожаробезопасности. Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура. Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура

Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура.

Подключение твердотопливного и электрокотла

Перед подключением оцените технические характеристики выбранного электрического котла и познакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае лучший вариант — это ориентация на работу двух котлов на общий теплообменник, во втором можно легко подключить к уже работающему открытому контуру.

Схемы обвязки двухконтурного настенного котла

  • Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
  • Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
  • Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
  • Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

Сравнение основных характеристик

При выборе твердотопливного или газового котла важно учитывать определенные их характеристики и нюансы:

  1. Монтаж – установка газового агрегата сложнее, требует участия специалистов и обойдется дороже. Твердотопливный котел можно установить самостоятельно.
  2. Безопасность –  оба котла несут определенную опасность, если нарушать правила эксплуатации оборудования.
  3. Стоимость – цена обоих устройств приблизительно одинаковая. Чем больше функций может выполнять устройство, тем дороже оно стоит.
  4. КПД – у газовых устройств он выше (от 78 до 98%), чем у твердотопливных (68-75%).
  5. Мощность – газовые и твердотопливные агрегаты могут отапливать как небольшой коттедж, так и два-три дома. Однако подача топлива для газовых устройств не требует ручного труда. А твердое топливо необходимо периодически подкидывать.
  6. Комфорт – по этому критерию преимущество у газовых котлов. Чистить их можно не чаще 1 раза в году. Большинство бытовых агрегатов имеют небольшие габариты и легко помещаются на стене. Твердотопливные устройства требуют выделения отдельных помещений. Они быстрее засоряются сажей, поэтому проверять дымоходную систему придется часто.

Выбор того или другого устройства зависит и от многих внешних факторов. Зная преимущества и недостатки газового и твердотопливного котлов, можно понять, какой из них будет выгодней в конкретном случае. Некоторые экономные хозяева покупают и газовый, и твердотопливный агрегат и соединяют их в одну систему.

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

  • Газ + Электро
  • Дрова + Электро
  • Сжижений газ + Электро
  • Соляровый + Электро
  • Пеллетный (гранульный) + Электро

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок.  Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Читайте так же:

Параллельное подключение

Параллельное подключение чаще всего используется для подключения к ГК или ТТК (твердотопливному котлу) с большим литражом, т.е

Как правило, такие системы более дорогостоящие из-за необходимости установки дополнительного оборудования на контур электрокотла, т.е дополнительные группа безопасности, расширительный бак и запорная арматура.

Параллельная система может функционировать в ручном и автоматическом режиме (в отличии от последовательной, где принцип подключения дает возможность с наименьшими затратами реализовать лишь автоматическую или полуавтоматическую работу ЭК в паре с ТТК или ГК)

Для того чтоб параллельная система функционировала в ручном режиме должны быть установлены в необходимых местах запорные вентили (шар-краны) или врезана система By-Pass, что в целом ведет к удорожанию такого подключения на 40$-80$.

Если организовывать автоматическую работу при параллельном подключении ТТК (ГК) и ЭК — необходима врезка трехходового зонного вентиля, сервопривода и дополнительного термостата, от которого будет поступать команда для последующего переключения контура отопления ТТК (ГК) на контур отопления ЭК. Применение такой системы в целом даст удорожание стоимости материалов для подключения ориентировочно на 80$ — 120$. Повторюсь такая схема подключения крайне желательна и экономически в дальнейшем оправдана в том случае, когда литраж ГК или ТТК совместно с общим литражом системы отопления значительно превышает рекомендуемую пропорцию — отношение общего литража теплоносителя системы приходящимся на 1кВт мощности котла.

Это соотношение в среднем варьируется (20~40) L / 1 kW

Как выбрать и на что обратить внимание

Вид топлива

Если в выборе топлива клиент отдает предпочтение углю, то лучше выбрать котел и стали. Если же в качестве топлива используются дрова, то наилучшим выбором будет чугунная модель.

Мощность

От данного критерия зависит, какую площадь будет способен обогреть прибор, как часто необходимо подбрасывать топливо.

Для большого помещения и двухэтажного частного дома подойдет котел мощностью от 20-36 кВт.

А для небольшого дачного дома хватит и 14 кВт.

Вес и стоимость

Большой вес и габариты доставят неудобства, если у клиента нет специального места для размещения котла.

Тяжелый вес также означает более высокую стоимость за установку и доставку. Кроме того, тяжелые котлы стоят значительно дороже более облегченных моделей.

Экономичность

Коэффициент у котла из чугуна меньше, чем у стального. Но чугунный котел дольше остывает, тем самым сохраняя тепло более длительное время.

От времени сгорания зависит временной интервал между закладками топлива. Так, экономичные модели из чугуна могут держать тепло всю ночь.

Долговечность конструкции

Срок использования техники по умолчанию указывается около 10 лет. Но это зависит от аккуратности обращения владельца и качества материалов, из которых сделан котел.

Если выбрать модель с хорошими материалами, надежной сборкой и правильно ухаживать за отопительным оборудованием, то устройство прослужит дольше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
