Гидрострелка: принцип работы, назначение и расчеты

Какие процессы происходят в гидрострелке

• Чтобы понять, с какой целью устанавливают это устройство в отопительную систему, нужно узнать, какие процессы происходят с водой в период прохождения через полость гидрострелки. Надо понять основные параметры работы двух или более контурных отопительных систем автономного назначения.
• После проведения всех монтажных работ будет проведена сварка стыков в труб. Отопительную систему заполняют холодной водой. Как правило, показатель температуры равен 5—15 Сº.
• Когда автоматика включает насос главного контура для циркуляции и производится разжигание горелки, насосы второстепенных контуров не работают, а теплоноситель движется лишь по первому контуру. Таким образом, поток устремится по направлению вниз.
• После того как теплоноситель достигнет нужной температуры, второстепенным контуром потока воды производится одинаковый отбор. При равных водяных потоках главного и второстепенного контуров, гидроразделитель выступает в роли отводчика воздуха. Он отфильтровывает грязь и мазут. Таким образом, происходит процесс отопления и нагревания горячей воды. Следует отметить, что достижение абсолютно равного показателя потоков воды во всех контурах — задача невыполнимая.
• Посредством автоматики регулируется расход в контуре второстепенного назначения, когда вода достигнет нужной температуры, а насос с горячей водой отключится. Если термоголовки радиаторов прикрывают поток из-за перегревания помещения на солнечной стороне, то в этом контуре отопительной системы повышается гидросопротивление. В этом случае подключается автоматизированный насос, который понижает производительность и поток воды во вторичных контурах. Через поток по главному и вторичному контуру начинается движение вверх по гидрострелке. Если отопительная система гидрострелкой не оснащена, то из-за значительного перекашивания в системе гидравлики как минимум перестали бы функционировать насосы, отвечающие за циркуляцию.
• Когда автоматика котельного устройства останавливает работу насоса главного отопительного контура, то поток теплоносителя в гидрострелке устремляется наверх. Но такая ситуация встречается очень редко.

Где купить?

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

• итальянская фирма Immergas;
• Аристон;
• Meibes и другие.

Устройство гидрострелки

В продаже есть гидроразделители разной формы и размера. В любом случае устройство гидрострелки максимально простое. Независимо от конфигурации и габаритов прибора его конструкция соответствует определенным принципам. Также в продаже есть универсальные модели, объединяющие в себе коллектор и разделитель.

Разделитель имеет цилиндрический корпус, от которого отходят несколько патрубков. При желании его можно изготовить самостоятельно. Обычно гидроразделитель устанавливается вертикально, но это не обязательно. Такое расположение является классическим, потому что при вертикальной установке проще отводить газы и удалять нерастворимый осадок. В большинстве случае это сварная конструкция из металлических труб. Но такое устройство можно сделать из отрезков медных или полипропиленовых труб.

Прерыватель-распределитель

Как устроен прерыватель-распределитель?

Прерыватель-распределитель объединяет два прибора: прерыватель — прерывающий (размыкающий) цепь тока низкого напряжения в первичной обмотке катушки зажигания с тем, чтобы создать переменное магнитное поле, необходимое для получения тока высокого напряжения во вторичной обмотке катушки зажигания, и распределитель — распределяющий ток высокого напряжения по свечам цилиндров двигателя в соответствии с порядком его работы. Прерыватель-распределитель (рис.1) состоит из корпуса 1, в котором на скользящем подшипнике установлен вал 2, который своим нижним шлицом 20 входит в зацепление с валом масляного насоса и приводится во вращение от шестерни распределительного вала. На верхнем конце вала свободно установлена кулачковая муфта 17, имеющая количество кулачков (граней), равное количеству цилиндров двигателя. Кулачковая муфта с валом соединяется через штифты, закрепленные на грузиках центробежного регулятора опережения зажигания. В корпусе прерывателя закреплен неподвижный диск 5, на котором на шарикоподшипнике установлен подвижный диск 8. На этом диске смонтирован неподвижный вольфрамовый контакт 4, соединенный с «массой» автомобиля. К неподвижному контакту пластинчатой пружиной прижимается подвижный вольфрамовый контакт, закрепленный на изолированном от «массы» рычажке 18. На этом рычажке имеется текстолитовая или пластмассовая пятка, которой он опирается на кулачковую муфту. Пластинчатая пружина стремится удерживать контакты в замкнутом состоянии, однако, когда вращается кулачковая муфта, ее выступ (грань), набегая на пятку, отводит подвижный контакт от неподвижного, размыкая таким путем цепь тока низкого напряжения в катушке зажигания. Подвижный контакт вместе с рычажком изолированы от «массы» и проводом 6 соединены с выводной клеммой 7 и далее проводом с первичной обмоткой катушки зажигания. Сверху на кулачковую муфту устанавливается токоразносная пластина (ротор) 15. В нижней части корпуса устанавливается октан-корректор 19, шкала которого проградуирована в градусах, и две гайки с микрометрической резьбой для тонкой настройки октан-корректора. Сбоку к корпусу прерывателя крепится вакуумный регулятор 10, рычажок которого соединяется с подвижным диском прерывателя. На корпусе или внутри его устанавливается конденсатор 9. Корпус прерывателя закрывается карболитовой крышкой 11, в которую вмонтированы контактные пластины, соединенные с гнездами 12 для установки проводов высокого напряжения с целью отвода тока высокого напряжения к свечам зажигания. Ток высокого напряжения от катушки зажигания проводом подводится на центральную клемму 13, в которой установлен уголек 14, нагруженный слабой пружиной, благодаря чему он постоянно прижимается к токоразносной пластине 15. Крышка-распределитель пружинными защелками 16 прижимается к корпусу прерывателя.

Рис.1. Прерыватель-распределитель

Как работает прерыватель-распределитель?

При вращении вала 2 (рис.1) вместе с ним вращается кулачковая муфта 17. Когда грань муфты набегает на пятку рычажка подвижного контакта, он отходит от неподвижного, размыкая цепь тока низкого напряжения. В момент наибольшего размыкания зазор между контактами должен быть в пределах 0,35-0,45 мм. Для его регулирования на подвижном диске предусмотрены два винта: регулировочный эксцентрический и стопорный цилиндрический. Зазор проверяют пластинчатым щупом. С дальнейшим вращением кулачковой муфты грань перестает давить на пятку рычажка и под воздействием пластинчатой пружины контакты снова замыкаются, пропуская ток в первичную обмотку катушки зажигания. При каждом размыкании во вторичной обмотке индуктируется ток высокого напряжения, который по проводу высокого напряжения поступает через центральную клемму 13 распределителя, уголек 14, токоразносную пластину 15, боковой электрод 12 распределителя на свечу зажигания.

Для чего нужна

Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.

Главными составляющими вышеприведенной схемы являются:

• отопительный котел;
• радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
• насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.

Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы

Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.

На схеме видно, что к коллектору подсоединены следующие приборы:

• Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
• Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
• Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).

Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.

Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.

Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.

Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.

Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

• 1. Система приборов отопления различного типа;
• 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
• 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
• 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

• Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
• Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
• Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

• 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
• 2. Снижение взаимного влияния потребителей тепла;
• 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
• 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
• 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Стоимость

Цена на изделия зависит от нескольких факторов:

• мощности;
• объема;
• материала;
• количества контуров, которые необходимо подключить;
• фирмы производителя;
• раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

• СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
• СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
• Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
• Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

• Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
• Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

• Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

• Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

Назначение приспособления

Гидрострелка, принцип работы которой будет описан в этой статье, нужна для выравнивания уровня давления в котельной системе при разных показателях расхода в главном контуре и сумме показателей второстепенных тепловых контуров. Устройство регулирует функционирование отопительных систем с множеством контуров (радиатор, нагреватель воды, теплый пол). При соблюдении надлежащих правил в гидродинамике, устройство обеспечит отсутствие отрицательного взаимодействия контуров и даст возможность постоянной работы в установленном режиме.

Гидроразделитель играет роль отстойника и ликвидирует из теплоносителя механические образования (накипь, коррозию) при соблюдении гидромеханических норм. Эта функция весьма положительно сказывается на продолжительности работы подвижных деталей системы для отопления.

Устройство отводит воздух из теплоносителя, что понижает окислительный процесс в элементах из металла.

В системах стандартной конструкции, где подразумевается наличие всего одного контура, отключение ряда веток приводит к очень малому расходованию в котле. В результате температура остывшего носителя тепла значительно повышается.

Гидроразделитель обеспечивает поддержание стабильного расходования тепла, что сравнивает показатели температур на подающей и обратной трубах.

Золотники

Золотники представляют собой валики в виде цилиндров, подвергаемые тщательной обработке. В конкретно определенных местах имеются предусмотренные проточенные гнезда. Они помещаются в подходящие и подготовленные места корпуса. При монтаже золотники проходят через специальные каналы и полости по направлению к осям. В результате золотниковые элементы приоткрывают одни каналы, закрывая другие рабочие отверстия. Такая конструкция способствует изменению направления перетекания жидкости. В движение золотники приводит рычаг, функционирующий в четырех положениях:

1. Нейтральная позиция.
2. Работа на подъем.
3. Свободное плавание.
4. Принудительное опускание.

Указанные позиции гидрораспределителя Р-80 обладают определенной фиксацией. Удерживание рычага рукой предусмотрено только при положении «вынужденное опускание». Золотниковые приспособления оснащены системой автоматического возврата в нейтральное положение из фиксированных режимов.

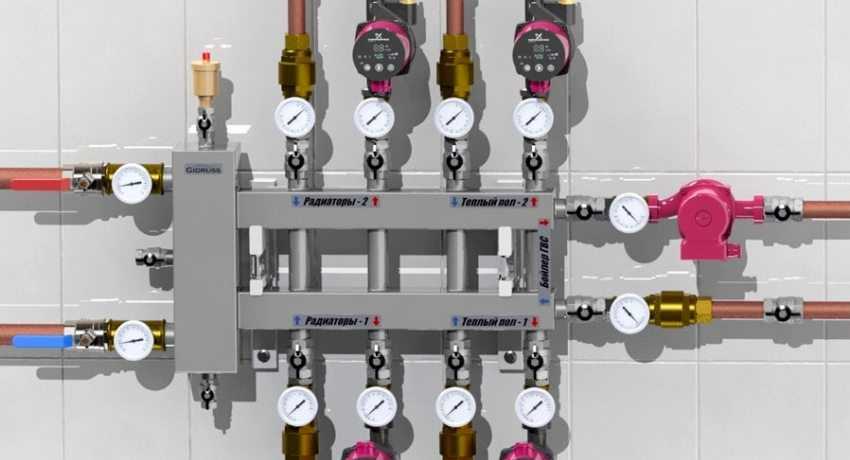

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара.

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

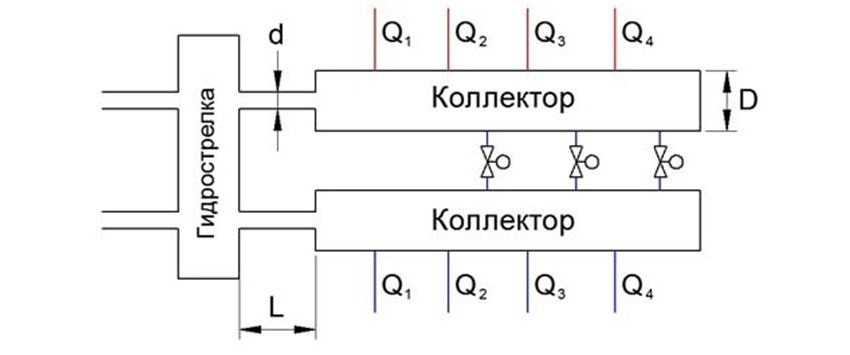

Схема гидрострелки с коллектором.

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Обратите внимание! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

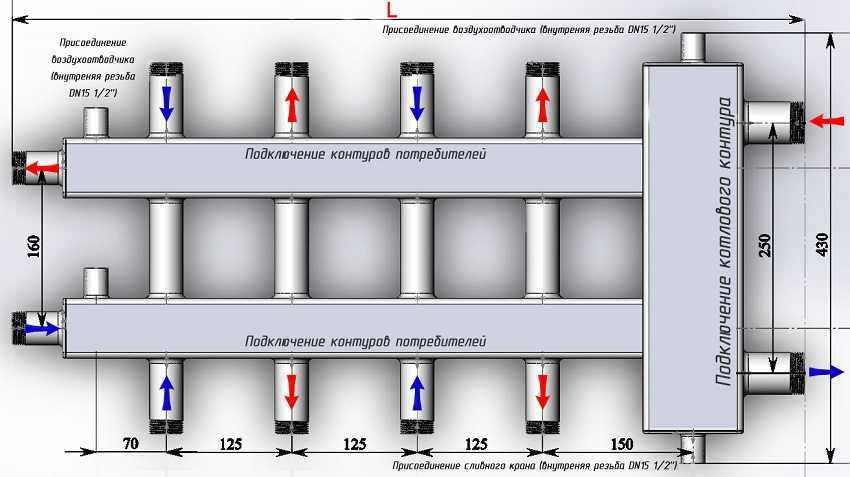

Размеры коллектора отопления с гидрострелкой.

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.
