Принцип работы тепловой завесы: как работает, назначение, устройство, эффективность

Определение параметров

Чтобы работа вертикальной электрической тепловой завесы была эффективной, ее длина должна не менее чем на 10 см перекрывать размер дверного проема. При покупке горизонтальной модели, если позволяют размеры стены и кошелек, оптимально выбрать тепловую завесу длиной на 25 см больше ширины проема. И еще: высота потока должна быть не менее высоты проема. В таком случае поток воздуха гарантированно не пропустит холодный и грязный воздух с улицы.

Формула расчета производительности тепловой завесы

Максимальная длина электрических тепловых завес — 3 метра. Если ширина проема больше, необходимо ставить два прибора, соединенных между собой и установленных одно к другому вплотную.

Модель Питание Способ установки Мощность Ширина проема /высота установки Площадь отопления Расход воздуха Управление Цена
Ballu BHC-L15-S09 380 В горизонтальный 9 кВт 1500 мм 90 м 1050 м3/час проводной пульт 200$
Timberk THC WS3 5MS AERO II 220 В горизонтальный 5 кВт 590 мм 50 м 480 м3/час без пульта 130$
Ballu BHC-L08-T03 220 В горизонтальный 3 кВт высота проема 2500 мм 30 м 600 м3/час без пульта 95$
Ballu BHC-L10-S06-M 220 В горизонтальный 6 кВт 2500*1000 мм 60 м 700 м3/час проводной пульт 185$
WWQ TZR-6S 220 В горизонтальный 6 кВт 2200*1110 мм 60 м 780 м3/час проводной пульт 110$
Тропик K-2 220 D горизонтальный 2.5 кВт 2000*390 мм 130 м3/час без пульта 55$
NeoClima ТЗС-915 380 В горизонтальный 9 кВт 2500*1500 мм 90 м 1140 м3/час проводной пульт 200 $
Hyundai H-AT1-50-UI527 220 В горизонтальный 5 кВт 2200*800 мм 50 м 480 м3/час без пульта 85$

Следующий параметр, который можно подобрать — скорость потока или производительность. Если говорить о скорости потока воздуха, то с увеличением расстояния от завесы, она сильно падает. В большинстве случаев, скорости в 2 м/с достаточно для создания стойкой упругой преграды. Но это если в двери не дует сильный ветер. При постоянных ветрах, направленных в дверной проем, скорость должна быть больше. Но точную цифру определит специалист, так как надо учесть еще и сбалансированность вентиляции, разницу температур и т.д.

Чтобы электрическая тепловая завеса работала эффективно, высота/ширина потока должна быть больше параметров проема

Можно ориентироваться на производительность. Этот параметр описывает тут же характеристику, но с другой стороны. Требуемая производительность зависит от высоты проема:

  • при высоте проема до 2м — 850 м³/ч на один метр длины;
  • от 2 до 2,5м — 1200 м³/ч на один метр длины;
  • от 2,5 до 3 метров — 1800  м³/ч и больше.

Для правильной работы надо подобрать параметры

При наличии сильных ветров значение увеличивается. Электрическая тепловая завеса большей производительности, относится к классу полупроизводственных или производственных. Они еще называются высоконапорными. Максимальная высота (или ширина), которую они могут перекрыть — 10 метров.

Установка и подключение тепловой завесы

Воздушно-тепловая завеса – это барьер, разделяющий внешнее и внутренне пространство плотным воздушным потоком. Она устанавливается над дверью или окном, беспрепятственно пропуская людей, но, не давая проникать холоду.

Профессиональная установка тепловых завес компанией Квантис сведет к минимуму потерю тепла в вашем помещении зимой и сохранит прохладу летом. Наши мастера занимаются установкой тепловых и воздушных завес всех моделей и производителей (Frico, Olefini, General, Тропик).

Прежде чем покупать и устанавливать воздушную завесу, необходимо рассчитать площадь завесы. Для этого нам необходимо знать длину и высоту проема, а так же метод крепления (вертикальный и горизонтальный) и предпочитаемый тип (водяная или электрическая).

Некоторые производители имеют свои особенности. Например, тепловые завесы Frico могут защитить проем не шире 2 метров. В противном случае необходимо будет ставить несколько завес.

Чем мощнее тепловая завеса, тем в более высокий проем она может быть установлена. Наши специалисты с радостью помогут вам рассчитать мощность тепловой завесы для вашего помещения.

Чтобы новая завеса работала правильно, мы настоятельно рекомендуем обратиться к специалистам, которые всегда смогут помочь советом и правильной установкой. Для этого вам достаточно оставить онлайн заявку или позвонить нам.

Как работает водяная тепловая система

Принцип работы достаточно прост: радиальный вентилятор направляет на проём воздушный поток — своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.

Турбина вентилятора размещается вдоль всего устройства – это обеспечивает эффективность и равномерную подачу горячего воздуха, который прокачивается по корпусу. Схема движения воздуха следующая: холодный воздух забирается у пола, продувается через нагревательный контур и выдаётся горячей струёй параллельно плоскости дверей или ворот.

Двигатель прикрепляется сбоку. Если длина турбины превышает 0,8 м, тогда двигатель располагают в центральной части, а по бокам устанавливают дополнительные турбины небольшого размера.

Отсекающая завеса нагревается во время прохождения воздуха по водяному калориферу. Для работы водяной завесы требуется центральное отопление или сеть горячего водоснабжения.

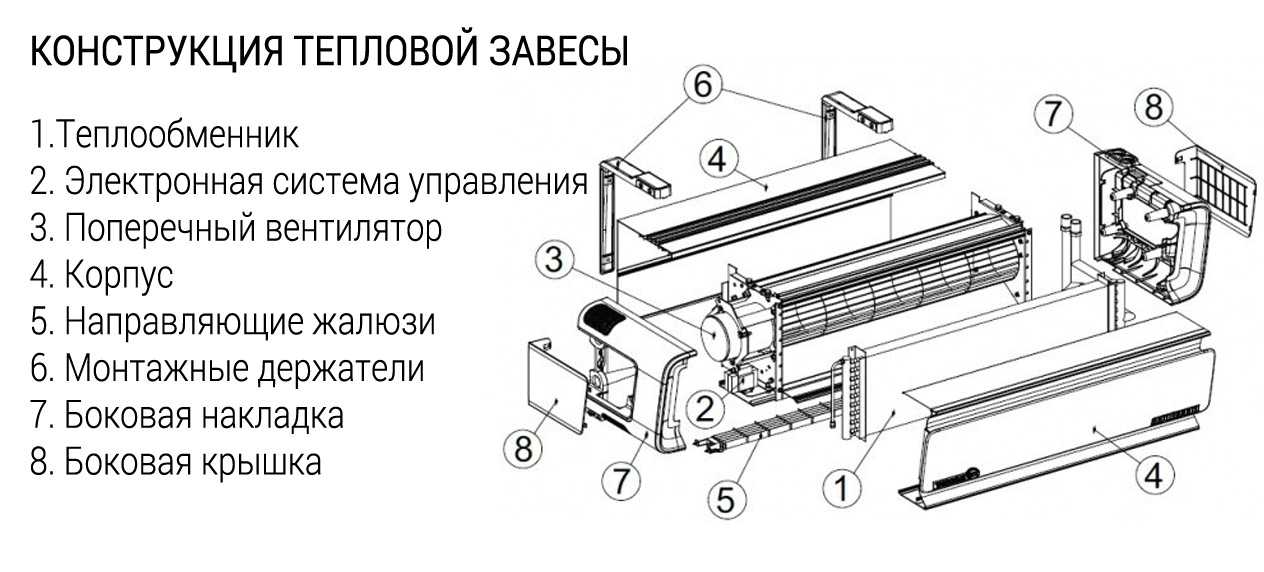

Конструкция в полной сборке выглядит следующим образом:

  • теплообменный механизм;
  • система управления (электронная);
  • вентилятор;
  • корпус;
  • направляющие жалюзи;
  • кронштейны;
  • боковые накладки и крышки.

Управление и регулировка воздушных завес

Проверка воздушной завесы необходима во избежание чрезмерного использования энергии путем изменения характеристик воздушной завесы в зависимости от ситуации.

Используя соответствующие элементы управления в сочетании с дополнительными устройствами, заказчик может регулировать поток воздуха и температуру, чтобы оптимизировать работу тепловой завесы и избежать проникновения воздуха через дверь.

Базовые контроллеры позволяют вручную регулировать скорость вентилятора и фазы нагрева.

  • Автоматический режим: изменение вентиляции и / или обогрева в зависимости от вида деятельности
  • Подключение к внешним датчикам и / или устройствам

  • Активировать внутренние датчики (температуры, движения и т.д.)

  • Интерфейсное подключение к системам автоматизации, внешнее включение / выключение, термостатическое управление

  • Программы внутренней безопасности (защита компонентов и предотвращение повреждений)

  • Дверной контакт, клапаны, датчики охлаждающей жидкости и тд

Дверной контакт (магнитный, механический) Электромагнитный клапан Датчик антифриза

Например, если мы устанавливаем дверной контакт, подключенный к воздушной завесе, когда дверь остается закрытой, воздушная завеса выключается или работает с низкой скоростью вентилятора и / или с меньшей настройкой нагрева, что позволяет экономить энергию. Когда дверь открывается, воздушная завеса увеличивает скорость вентилятора и / или фазу нагрева для защиты двери.

Другой пример – подключение воздушной завесы к комнатному термостату. Затем устройство будет увеличивать / уменьшать или прекращать нагрев, когда достигает желаемой температуры.

Теххолод имеет широкий спектр контроллеров, от стандартных ручных функций до расширенных автоматических функций и интерфейса для подключения воздушных завес к системам автоматизации.

Кроме того, мы предлагаем широкий выбор аксессуаров: опоры всех видов, комнатные термостаты, дверные контакты, электромагнитные клапаны, датчики защиты от замерзания и т.д.

Класификация воздушно-тепловых завес

Принцип действия тепловой завесы

1) По принципу действия

Воздушно-тепловые завесы разделяются на два основных типа:

  • завесы без подогрева воздуха — предназначены для защиты кондиционируемых и других специфических помещений, где температура воздуха ниже наружной температуры, и их основная задача это защита от проникновения теплого наружного воздуха.
  • завесы с подогревом воздуха — предназначены для помещений любого типа и решают задачи защиты от проникновения теплого наружного воздуха летом и холодного наружного воздуха зимой.

В свою очередь завесы с подогревом воздуха разделяют еще на две категории: с электрическим либо с водяным подогревом.

  • В воздушно-тепловых завесах с электрическим подогревом роль нагревательных элементов возложена на ТЭНы со специально подобранной длинной, мощностью и скоростью их обдува с целью предотвратить перегревание и выход из строя этих элементов.
  • В воздушно-тепловых завесах с водяным подогревом источником тепла горячая вода, подаваемая посредством патрубков в водяной теплообменник, выполненный из труб с пластинчатым оребрением.

2) По принципу монтажа

Воздушно-тепловые завесы разделяют на подвесные горизонтальные, вертикальные и встраиваемые.

  • Подвесные горизонтальные завесы крепятся к прочной конструкции потолка при помощи резьбовых стержней либо при помощи кронштейнов и крепежей к стене непосредственно над дверным проемом. Завеса должна располагаться наиболее близко к дверному проему для обеспечения наибольшей производительности, поскольку препятствия на пути воздушного потока (будь то дверные доводчики или выступы) снижают эффективность ее работы.
  • Вертикальные завесы крепятся непосредственно к полу или к стене с одной либо двух сторон дверного проема.
  • Встраиваемые завесы состоят из двух частей: модуля воздушно-тепловые завесы и специальной декоративной решетки. Основной модуль завесы скрыт за подвесным потолком, а снаружи видна только декоративная решетка, через которую осуществляется забор и подача воздуха.

3) По конструктивному исполнению

Расчёт параметров

Для выбора подходящей воздушной завесы нужно знать параметры дверного или оконного проёма — его ширину и высоту. После этого можно будет посмотреть в паспорте оборудования, подходит ли оно для этого помещения.

Совместимость конкретной тепловой завесы с нужным дверным проёмом определяется по скорости ветра в самом низу, у пола — она должна составлять не менее 2−3 метров в секунду. Этот параметр складывается из высоты подвеса и начальной скорости воздуха, которая зависит от диаметра вентилятора. Если он будет ниже, в помещение сможет легко просочиться воздух снаружи, что фактически аннулирует установку прибора. Но при слишком высокой скорости воздух будет направлен по кривой траектории наружу, прочь из помещения, что тоже снизит эффективность аппарата.

Для расчёта оптимальной производительности можно воспользоваться специальными онлайн-калькуляторами. Например, для защиты маленького проёма — окна в киоске или кассе — понадобится завеса производительностью не более 300 кубометров воздуха в час. Для стандартного дверного проёма шириной 0,8 метра и высотой 2−2,2 метра понадобится тепловая завеса мощностью не менее 6 кВт и производительностью около 1000 кубометров воздуха в час. Если в помещении есть тамбур, то последнюю цифру можно понизить до 500 кубометров в час.

В некоторых случаях ширина проёма очень большая, и найти подходящую модель завесы не удаётся. Из этого положения можно выйти, приобретя не одно, а два устройства и установив их параллельно — большинство завес популярных фирм рассчитаны на это

При этом стоит обращать внимание на то, чтобы между ними не было свободного пространства. Просвет в зоне покрытия, даже небольшой, значительно снизит общую производительность

Этот аппарат может выступать в качестве дополнительного источника тепла. Его мощность при этом можно рассчитать исходя из 0,1 киловатта на 1 квадратный метр помещения без отопления, высота потолка в котором составляет до трёх метров. Если в доме и без того установлена хорошая отопительная система, можно приобрести воздушную завесу без функции обогрева.

Принцип работы, назначение

По своей сути, тепловая завеса представляет собой тепловентилятор направленного действия, установленный на входную дверь, ворота и пр.

Классическая конструкция такого устройства состоит из:

  • стального корпуса вытянутой формы с решеткой для забора воздуха;
  • турбины особой конструкции;
  • нагревательного элемента;
  • сопла для выхода воздуха.

Конструкция тепловой завесы

Практически любая модель современной тепловой завесы оснащена датчиками и термостатом, которые позволяют контролировать и регулировать температуру воздуха в дверном проеме.

Принцип работы воздушно-тепловых завес предельно прост. Мощный вентилятор, установленный внутрь прибора, создает направленный высокоскоростной воздушный поток, выступающий «невидимым барьером» между улицей и помещением. Такая преграда не позволяет воздуху из помещения выйти наружу, а уличному воздуху проникнуть внутрь.

Правильно подобранная модель тепловой завесы может применяться независимо от времени года: зимой тепловентилятор не дает проникнуть уличному холодному воздуху в отапливаемое помещение, а летом направленный воздушный поток позволяет удерживать прохладный воздух в комнате, а также защищать территорию от попадания в нее пыли и насекомых с улицы.

Принцип работы тепловой завесы

Сфера применения тепловых завес обширна: их устанавливают в дверные и оконные проемы в местах с высокой проходимостью: в магазинах, ресторанах, аэропортах, вокзалах, офисных и складских помещениях, кинотеатрах, поликлиниках и пр. В последние годы экономический эффект от таких приборов оценили и частные домовладельцы, устанавливая тепловые завесы над дверями в гаражах и домашних мастерских. С помощью воздушно-тепловых завес можно легко зонировать пространство. Например, можно «отгородить» холл частного дома от внутренних жилых помещений, даже не устанавливая дополнительных дверей.

Зачем нужно ставить воздушную завесу Преимущества установки и отсутствия

Мы классифицируем преимущества воздушных завес по 4 группам:

Коммерческая доходность

  • Увеличение продаж за счет «эффекта открытых дверей». Известно, что когда двери открыты, желание людей войти в дверь существенно возрастает
  • Двери открытые — это приглашение для клиентов
  • Дверной проем действует как витрина магазина и позволяет людям видеть внутреннюю часть магазина
  • Свободный доступ для инвалидов (инвалидных колясок) или людей, использующих детские коляски, тележки, зонты и т. д.
  • Контроль сквозняков
  • Увеличивает доступное полезное пространство на входах
  • Повышает комфорт клиентов и персонала
  • Помогает поддерживать адекватную окружающую среду
  • Уменьшает невыход сотрудников
  • Борьба с вредителями и насекомыми
  • Барьер против воздушной пыли, загрязнения, паров и неприятных запахов
  • Уменьшает потери энергии при кондиционировании помещения
  • Уменьшить потребления тепловой энергии при холодном времени года
  • Уменьшает стоимость эксплуатации здания
  • Уменьшает выбросы CO 2
  • Увеличивает видимость входа противодействует столкновениям людей и техники
  • В холодных помещениях уменьшает запотевание, высушивает дверной проем и предотвращает образование льда на полах.
  • Легкая эвакуация через выходной дверной проем в случае пожара или чрезвычайной ситуации
  • Действовать как барьер от огня дыма (специальное применение)

Для достижения этих преимуществ необходимо правильно выбрать воздушную завесу.

Неэффективная воздушная завеса (потеря денег) Эффективная воздушная завеса (экономия денег + преимущества)

Если продавец вам неправильно выберет тепловую завесу, то воздушная струя не достигнет пола, и разделение двух смежных областей не будет достигнуто. Тогда весь нагретый / охлажденный воздух пересечет дверной проем, и вы потеряете энергию и все другие преимущества.

Некоторые люди заботятся только о цене воздушной завесы и выбирают менее эффективную или неадекватную воздушную завесу, следуя иногда рекомендациям других продавцов. Будучи уверенным, вы всегда должны сравнивать характеристики воздушной завесы, особенно тип используемых вентиляторов и объем воздуха. Теплову завесу нужно подобрать так, чтобы она экономила вам деньги и создавала комфорт. В заключение, на открытых дверях настоятельно рекомендуется использовать воздушную завесу из-за многих преимуществ.

Правила выбора — цифры, расчеты

Что нужно знать чтобы сделать правильный выбор? Замерить ширину и высоту дверного проема. По полученным данным и подбирается аппарат.

С оптимальной высотой все достаточно просто. Она обычно указывается в технических данных и паспорте устройства. Ищите такой параметр, как эффективная длина струи.

Максимальная высота установки должна быть больше или равна этой самой эффективной длине струи.

При вертикальном расположении берется в расчет ширина проема.

Главная задача при подборе той или иной модели — обеспечить скорость воздуха возле пола или в конце двери (вертикальный монтаж) более 2м/с.

При подборе ширины завесы придерживайтесь аналогичного правила.

Ширина тепловой завесы должна быть либо равна, либо немного превышать дверной проем.

При этом обращайте внимание именно на ширину сопла, откуда вылетает воздух, а не на общую ширину корпуса. Во многих аппаратах сопло занимает не более 70-80% всей длины. Сбоку от него могут располагаться кнопки включения и выключения, либо просто кусок закрытого пластика

Сбоку от него могут располагаться кнопки включения и выключения, либо просто кусок закрытого пластика.

Естественно, что с этих боковых мест, никакого полезного теплового воздушного потока вы не получите.

Иногда существует вариант, когда в качестве экономии, все таки устанавливают завесу чуть меньше общей ширины проема. Все таки воздушный поток идет сверху не строго параллельно, а с нескольким расширением к низу (на 10-15%).

Но для такого монтажа должно быть соблюдено несколько условий:

отсутствие сквозняков

наличие тамбура

минимальная проходимость через дверь

Не у всех совпадают эти требования, поэтому лучше всего придерживаться основного правила.

Например:

ставите вы завесу только для отсечения холодного воздуха или хотите с ее помощью еще и поднять немного температуру

хорошо ли отапливается помещение

какая проходимость через проем

Например, для небольшой кафешки с тамбуром, вам хватит и 3-х киловаттной модели. А вот для магазинчика той же площади, с теми же дверями, уже потребуется от 9квт и выше.

Если не сильно вдаваться во все сложности, то можете взять на вооружение следующую формулу: 1квт=10м2

Согласно ей, для стандартного дверного проема, подойдет завеса с высотой монтажа 2-2,5м и тепловой мощностью от 3-х до 5квт. Воздухопроизводительность модели при наличии обычных дверей должна составлять до 900 м3/ч.

При нестандартных размерах проема исходите из следующих данных:

до 400м3/ч на 1м2 при потолках до 3м

до 600м3 на 1м2 при потолках выше 3м

Еще при выборе не забывайте момент, что данная штука является довольно шумной. Если вы планируете установить завесу в кафе или ресторане, где у вас будет приятная музыка, то без тамбура вам никак не обойтись.

Иначе шум и гул от вентилятора будет раздражать как ваших работников, так и посетителей. Весь эффект от сохранения тепла будет нивелирован.

Еще в ресторанах и кафешках обычно монтируют мощные системы вентиляции и вытяжки. Так вот, если большая часть свежего воздуха в помещение попадает через дверь, никакая тепловая завеса не спасет от проникновения холода.

Внутри будет постепенно образовываться область разряженного давления, и воздух с улицы по любому будет засасываться в такой «вакуумный» карман, какую бы мощную модель вы не выбрали.

Критерии выбора тепловой завесы для квартиры

При выборе тепловой завесы первое, на что нужно обратить внимание, – мощность или расход воздуха. Оборудование с невысоким показателем прокачки не способно отсечь сквозняки и запахи, а с чрезмерно высокой мощностью — вызывают чувство дискомфорта и обогревает не только помещение, но и улицу

По производительности все тепловые завесы распределяют на три категории:

  • низконапорные;
  • средненапорные;
  • высоконапорные.

Завесы серии RS маломощные, с производительностью не более 500 м³/час. Это недорогие модели, которые устанавливают в проёмы высотой не более 150 см и шириной до 80 см. Для монтажа над входной дверью в квартирах и домах они не подойдут. Здесь требуются модели среднемощные, серии RM.

Эти аппараты устанавливают в проёмы высотой 200–300 см. Производительность оборудования составляет 1 500–2 000 м³/час. Большинство производителей тепловых завес этой серии оснащает свою продукцию выносными блоками, которые устанавливают в любом, удобном для владельцев, месте. Управление оборудованием осуществляется не только с помощью этих блоков, но и ПДУ (пультов дистанционного управления).

Устройства серии RT отличаются высокой производительностью: более 2500 м³/час.

Если оборудование выбирают в качестве основного источника обогрева помещения, потребуется аппарат с мощностью, из расчёта 40 Вт/м³ отапливаемого пространства. Для обеспечения дополнительного обогрева достаточно аппарата с мощностью, из расчёта 20 Вт/м³. Если про`м в квартире широкий, можно устанавливать несколько приборов в ряд.

Один из важнейших параметров — длина устройства. Она должна соответствовать ширине дверного проёма или перекрывать его. В противном случае неизбежны просветы, через которые будет поступать холодный воздух. Торговая сеть предлагает модели длиной 60–200 см. Для стандартных проёмов в квартирах и частных домах покупают оборудование длиной 80 см.

Выбор воздушной завесы

Подбор оборудования должен учитывать основные характеристики:

  • Длина воздушного барьера должна полностью перекрывать размеры дверного проема, и быть на несколько сантиментов больше – тогда эффективность защитной функции будет максимальной.
  • Производительность оборудования подбирают по высоте дверного проема. Недостаточная скорость воздушного потока будет отсекаться у пола сквозняками, а излишняя – работать на улицу.
  • Мощность оборудования должна соответствовать параметрам электропроводки. Этот показатель учитывается для отапливаемого помещения, в другом случае завесу выбирают по минимальной мощности либо вообще без тепловой функции.

Воздушные завесы с тепловым насосом

Технология теплового насоса

Тепловой насос – это устройство, которое использует небольшое количество энергии для перемещения тепла из одного места в другое. Эта система чрезвычайно эффективна, потому что она просто передает тепло, а не сжигает топливо для его создания.

Он представляет собой замкнутый контур, по которому протекает специальная жидкость (теплоноситель). Эта жидкость переходит в жидкое или газообразное состояние в зависимости от температуры и давления.

Контур состоит из: компрессора, конденсатора, расширительного клапана и испарителя

Преимущества и преимущества

Воздушные завесы на тепловом насосе очень эффективны при потреблении 1 кВт электроэнергии и мощности 4 кВт

  • Очень высокие показатели энергоэффективности.
  • Короткий срок окупаемости благодаря очень высокой экономии энергии

  • Отопление и охлаждение включены в одну систему (обратный цикл)

  • Экологичность, так как потребляет очень мало энергии

Инструкция по подключению устройства

Большинство тепловых завес, с завода оснащены подключенным кабелем с евровилкой. Такие установки необходимо только включить в соответствующую розетку. Перед включением следует поставить все переключатели на приборе в положение Выкл. или OF.

Есть установки (как правило, более мощные), которые оснащены проводным пультом дистанционного управления. Следует знать, что монтаж пульта следует выполнять в месте, куда недостает горячий воздух из завесы.

Существуют теплозавесы, которые не оснащены кабелем питания. Чтобы узнать, как подключить тепловую завесу такого типа, следует проконсультироваться с квалифицированным электриком или выполнить подключение самостоятельно.

  • Для этого нужно снять установленную теплозавесу с креплений.
  • Отвернут винты кожуха и демонтировать его.
  • Согласно схеме, приведенной в техдокументации к устройству подключить кабель к клеммной коробке.
  • Закрыть и завинтить кожух прибора.
  • Подключить кабель к евровилке или к электрощиту через автоматический выключатель.
  • Установить прибор на штатные крепления.
  • Проверить, чтобы все переключатель на устройстве были в выключенном состоянии.

Только после этого можно сделать пробный пуск, включив на установке соответствующий переключатель, предварительно подав напряжение из щитка.
