Садовый камин барбекю своими руками: инструкция по кладке за 1 день

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Плюсы Минусы
  • надёжность и долговечность конструкции;
  • пожаробезопасность, так как в процессе готовки не используется открытое пламя;
  • особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах;
  • внешняя привлекательность, благодаря чему она станет украшением любого участка;
  • возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями;
  • индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту;
  • возможность использовать разные техники приготовления пищи;
  • разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.
  • необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории;
  • невозможность перемещения;
  • необходимость установки капитального фундамента;
  • потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле;
  • высокая стоимость.

Кирпичная печь под казан

Чтобы построить барбекю с казаном нужно предварительно подготовить план будущей конструкции. Схема должна включать в себя порядовку и метраж, также нужно заранее обозначить количество материала и выбрать место под постройку.

Есть некоторые нюансы, которые нужно учитывать, чтобы построить печь под казан из кирпича своими руками:

  • Лучшее расположить кирпичный мангал недалеко от дома, чтобы было удобно провести свет и воду.
  • Учитывается также направление ветра в сторону от дома, иначе дым и запахи еды будут идти в него.
  • Лучше предусмотреть навес или крышу, чтобы мангал был защищен от дождей.
  • При выборе кирпича, стоит отдавать предпочтение тем видам, которые лучше всего выдерживают высокие температуры.

Что может вмещать комплекс:

  • Топка для закладки дров часто присутствует сразу в двух вариантах — открытом и закрытом.
  • Наружная варочная поверхность.
  • Отделение для копчения — присутствует не во всех вариантах барбекю с казаном, но в продуманных конструкциях его располагают в дымоходе.
  • Решетка для барбекю или мангала — иногда совмещается с внутренней топкой.
  • Место под очаг для казана.


Схема комплекса

Выполняем барбекюшницы под заказ

У нас работают наилучшие творческие специалисты, которые могут предложить вам уникальные конструкции кирпичной барбекюшницы. При изготовлении мы используем материалы только высокого качества:

  • Финскую печную фурнитуру;
  • Натуральные облицовочные камни;
  • Кирпич из Бельгии или Голландии;

Смеси при строительстве используются только с высокими показателями жаропрочности для строительства печей. Все наши специалисты подходят творчески к созданию любой печной конструкции. Работа выполняется вручную, каждый мастер кропотливо работает над изготовлением любой детали.

Мы прекрасно знаем, что барбекюшница будет служить не только местом для приготовления вкусной и изысканной пищи, но и украшать, приносить изюминку интерьеру, служить местом для теплой и дружеской встречи близких и родных людей.

Проводим отделочные работы

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

  1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
  2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
  3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
  4. Решение всех строительных моментов следует доверить специалистам.
  5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор проекта

Если вы любите жареное мясо, то в печь должны войти элементы барбекю и мангала. Для копчёностей можно вмонтировать коптильню. Уличная русская печь предусматривает варочную плиту, что обеспечит хозяев полезными варёными, пареными или томлёными блюдами. А наличие места для казана — изысканными восточными: пловом, шулемом, шурпой и пр. Для каждого вида печи — свои схемы и тонкости кладки.

Помимо функциональности, надо продумать и общий внешний вид, который будет гармонично сочетаться со всем участком и с домом.

Фото 2. Пример проекта кирпичной конструкции с русской печью, раковиной и казаном. Сбоку удобное теплое место для сидения.

Дополнительные пристройки

Мангал может иметь: казан, духовку, коптильню, очаг с грилем, тандыр, варочную печь.

Вы можете построить мангал с духовкой из кирпича, дополнить постройку коптильней или рабочей зоной. Количество построек ограничивается только свободным местом на участке.

Проектирование

Любой мангал начинается с проекта. Если у Вас нет технического образования, то планировку лучше заказать у профессиональных строителей, либо воспользоваться одним из наших проектов (фото и порядовки смотрите далее). Но можно произвести порядовку и самостоятельно, следуя основным правилам:

  • топочную камеру строить в высоту четыре ряда кладки;
  • три ряда кладки на мангал;
  • камин – в шесть рядов кладки;
  • кожух – в высоту три ряда кладки.

Если у вас нет уверенности в том, сможете ли вы выполнить порядовку самостоятельно, лучше все-таки обратиться за этим делом к специалистам. Неправильно выполненная проектировка может значительно ухудшить качество печи.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям

Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев

Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Материалы и инструменты

Сначала подготовьте необходимые инструменты:

  • лопату;
  • ведро для раствора;
  • уровень вертикальный и горизонтальный;
  • плоскогубцы;
  • кельму;
  • кирку;
  • молоток, в том числе и резиновый.

Подготавливаем арматуру и опалубку, если бетонирование фундамента будем делать своими руками.

Приобретаем достаточное количество огнеупорного, шамотного кирпича, чтобы хватило на всю конструкцию. Строительные материалы должны:

  • быть стойкими к перепадам температуры;
  • не подвергаться коррозии и другим влияниям извне;
  • быть цельными;
  • быть сертифицированными.

После проверяем наличие необходимого металлического инвентаря:

  • труб;
  • решёток;
  • скоб;
  • задвижек;
  • дверец;
  • уголков.

Их количество должно соответствовать проекту печи.

Готовим раствор для кладки, в состав которого войдут:

  • глина;
  • песок;
  • алебастр;
  • цемент и пр.

Предварительно проконсультируйтесь со строителями и выберите наиболее приемлемый вариант раствора. Специалисты советуют цементно-песчаный марки М250 и выше.

Порядовка и схема кладки

https://youtube.com/watch?v=oylkEIHYiII

Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

Работу можно считать оконченной. Покуда раствор будет засыхать, остается подумать о внешней отделке и надежной защите от капризов природы.

Рекомендуем прочитать инструкцию по изготовлению фальш камина своими руками

Отделочные работы

Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию

Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются

Сварив коптильную камеру, расширится функциональность печи.

Видео инструкция

Заключение

Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

Обустройство фундамента

Камины барбекю из кирпича, как и любая аналогичная конструкция, требуют надежного основания – фундамента. Но по сравнению с классическим камином, его масса на порядок меньше, поэтому глубина котлована под фундамент ограничивается 40 сантиметрами. На дно котлована высыпается смесь из песка и щебня. Эта подушка должна иметь толщину 25 см. Точного соблюдения указанного параметра не требуется.

Подготовка качественного фундамента

Высота фундамента должна соответствовать уровню пола, если это камин в помещении и 10 см в случае открытой модели

Самое важное условие, которое должно выполняться – верхняя поверхность залитого фундамента должны быть выставлена по горизонту. Проверить этот момент, можно строительным уровнем

На последнем этапе готовый фундамент накрывается листом рубероида и сохнет. Время полного застывания раствора по всей толщине составляет 2-3 недели.

Возведение уличного мангала с коптильней под крышей

Сооружение состоит из четырех зон:

  • печки;
  • топки мангала;
  • коптильной камеры, соединенной с печью трубой;
  • разделочного столика.

Крыша с навесом прикрывает от осадков и солнца кирпичную конструкцию и площадку возле мангала. В нижней части расположены две секции для дров.

Кладка выполнена из красного керамического кирпича, только часть жаровни и печь изнутри обложены огнеупорным шамотным. Дымоход только в коптильне. Дым из мангала уходит через два отверстия в жаровне.

Возведение мангала с коптильней из кирпича своими руками: алгоритм работ.

  1. Обустройство фундамента.
  2. Послойная укладка основания.
  3. Кладка печи, установка колосниковой решетки, трубы, ведущей в коптильную камеру, и дверцы.
  4. Перекрытие уровня, заливка цементной плиты.
  5. Возведение мангала и коптильной камеры.
  6. Облицовка жаровни огнеупорным кирпичом, установка направляющих под решетку.
  7. Кладка трубы над коптильной камерой.
  8. Устройство навеса.
  9. Обустройство топки мангала.

Приспособления для жарки в топке устанавливают несколькими способами.

шампуры и решетка опираются на кирпичи. В этом случае силу жара можно регулировать, лишь отодвигая угли;

решетку или рамку для шампуров устанавливают на уголки или пазы, которые пропиливают на 2-3 уровнях в стенах жаровни на этапе строительства;

в топку устанавливают рамку или решетку на ножках;

в проеме размещают металлическую жаровню, барбекюшницу или гриль. Вставка может быть простой или профессиональной. При необходимости она убирается на хранение;

укладывают два прута для решетки или шампуров, которые, при необходимости, можно отодвинуть, чтобы не мешали.

Рекомендации специалистов

Улучить качество конструкции и эстетичность ее вида помогу следующие советы:

  • скругляйте боковые стороны печи – так она будет выглядеть привлекательнее;
  • укладывайте зольник из кирпичей, со срезанными под углом гранями (45°) – зола будет беспрепятственно осыпаться при эксплуатации;
  • для усадки кирпичей используйте резиновый молоток – это эффективно и не повреждает материал;
  • устанавливайте дверцы, чтобы открывать их левой рукой (для левшей правой);
  • монтируя печную фурнитуру, используйте уровень;
  • для топки из шамотного кирпича делайте укладку на ребро – пространство будет рационально использоваться, а пища готовиться быстрее;
  • шамотный кирпич с керамикой не должны контактировать – обязательно прокладывайте между ними базальтовый картон.

Для обустройства мангала с печкой из кирпича придется потратить немало времени и сил, но результат все это многократно окупит. Грамотно организованная конструкция продолжит долго, а использовать ее можно для приготовления разнообразных блюд.

Преимущества и недостатки

Несомненным достоинством является то, что кирпичные мангалы практически вечны. Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше, чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации — это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша — гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

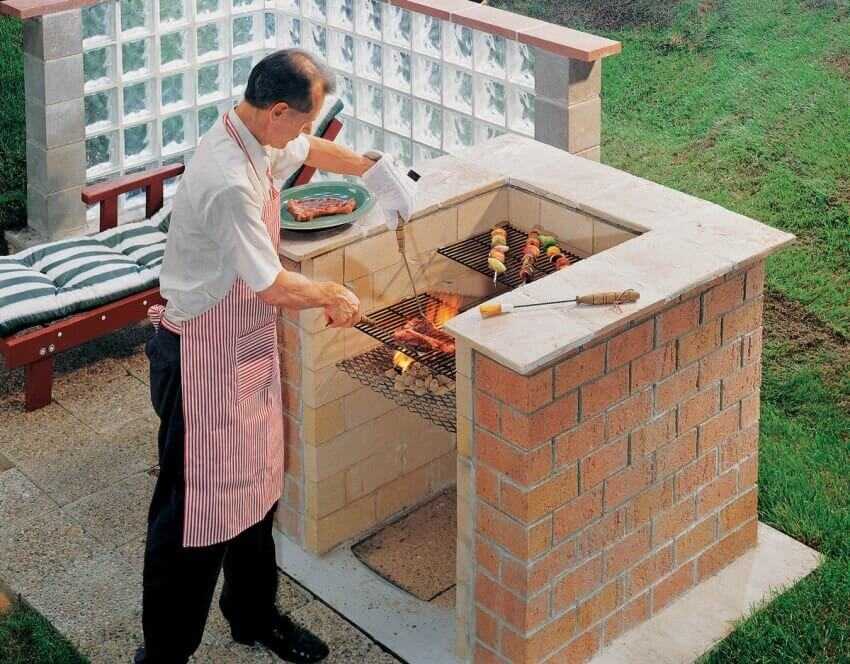

Простейшая П-образная конструкция

Начинающим мастерам лучше остановиться на простых схемах, которые не требуют большого количества материалов и хороших навыков кладки.

Для начала предлагаем П-образную конструкцию.

Уже подготовленную забетонированную площадку необходимо разметить, учитывая размеры имеющегося в наличии кирпича.

По разметке начинают выкладку кирпича. Учитывая простоту конструкции, здесь не обязательно даже придерживаться какой-то определенной порядовки

Обратите внимание: для выкладки печи барбекю своими руками используются два вида кирпича – обычный и огнеупорный. Обычный образует внешний контур, огнеупорный – внутренний

Проставки между блоками помогают сразу определиться с шириной швов кладки.

После предварительной раскладки и разметки начинают кладку. Внешний контур можно класть на обычный раствор, внутренний – на специальный, с повышенной огнестойкостью (для печей).

Чтобы скрепить стенки внешнего и внутреннего контура, используют металлические закладные.

По достижении нужного уровня (примерно 75…80 см) во внутренний контур вмуровывают опоры для решетки барбекю.

Завершающая стадия работы – установка плитки на обе стенки и промежуток между ними. Это одновременно и украшение конструкции, и защита кирпича от попадания влаги, и создание небольшого разделочного столика/сервировочной поверхности. Благодаря нескольким рядам держателей решетки и поддон с углями можно ставить на разные уровни.

↑ Подбор необходимого количества материала

Среднее количество необходимых материалов:

  1. 820 огнеупорных красных кирпичей.
  2. 30-35 шамотных кирпичей, которые используются для выкладки внутреннего покрытия печи (они будут непосредственно касаться огня). Толщина между швами 3-5 миллиметров.

↑ Бетонный раствор, гравий, песок

Данная печь – это не просто приспособление для приготовления пищи, это целый комплекс, который совмещает в себе две-три рабочие зоны. Поэтому конструкция будет занимать достаточно большой участок земли. Под строительство возводится хорошее основание. Для такого комплекса подойдёт плитный фундамент.

Необходимое количество бетона рассчитывается по специальной формуле.

Если размер барбекю с казаном составляет 2,70х1,0х0,2 м, то объём бетонной смеси рассчитывается по формуле: V=h³, где h является длиной стороны. Для нашей конструкции это будет выглядеть так: 2,7х1,0х0,2=0,54м³. Точно также рассчитывается количество необходимого песка и гравия. Каждый слой накладывается толщиной в 10 см. Песка потребуется: 2,7х1,0х0,1=0,27 м³. Столько же надо закупить и гравия.

↑ Арматура

Во избежание трещин в фундаменте при строительстве используют арматурные прутья, из которых в дальнейшем делается металлический каркас. Толщина таких прутьев составляет 12 мм. Для того, чтобы рассчитать необходимое количество материала, лучше всего использовать погонные метры. Сначала определяем общую длину прутьев для каркаса. Длина каждого прута 95 см. Проводим расчёт, сколько понадобиться прутьев, если расстояние между каждым из прутов 10 см. Длину 270 см делим на 10 = 27 штук (+ один стержень, так как он является замыкающим). Итого, необходимое количество погонных метров у нас получается: 27х0,95=26,6 метра.

Такая же процедура повторяется для расчета арматуры по ширине основания: 100 см делим на 10 = 10 штук, это составит в погонных метрах: 2,7×10=27 м.

Складываем все полученные метры и узнаем, какой необходим метраж арматуры для построения каркаса. По одной решётке выходит: 26,6+27=53,6 метров. У печи-барбекю две решётки, поэтому потребуется арматуры: 107,2 погонных метра. Далее рассчитываем количество элементов арматуры, которые соединяют две части каркаса. Арматуру располагают рядами по периметру (там, где пересекается каждый пруток), и внутри самой конструкции. Расстояние между ними соблюдаем в 90 см.

Из выполненных вычислений получаем метраж прутьев по длине и ширине каркаса: 28 м+10 м = 38 м. Это число удваиваем, так как элементы располагаются по периметру: 38×2=76. Внутри каркаса имеется два ряда по 10 штук, поэтому 76+20=96. Нетрудно рассчитать в погонных метрах: 96∙0,15=14,4 п.м.

Общее количество арматуры, которое понадобится для конструкции: 107,2+14,4=121,6 п.м.

↑ Гидроизоляция для фундамента

Для расчёта количества гидроизоляционного материала находим площадь основания. Площадь вычисляется по формуле: S=axb, где a — ширина прямоугольника, b — длина. Подставляем наши величины: 2,7×1,0=2,7 м².

Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

  • печь;
  • отделение для установки казана;
  • мангал;
  • барбекю;
  • коптильный шкаф;
  • отделение для укладки дров.

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Климат в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
