Как уложить инфракрасный теплый пол под линолеум

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

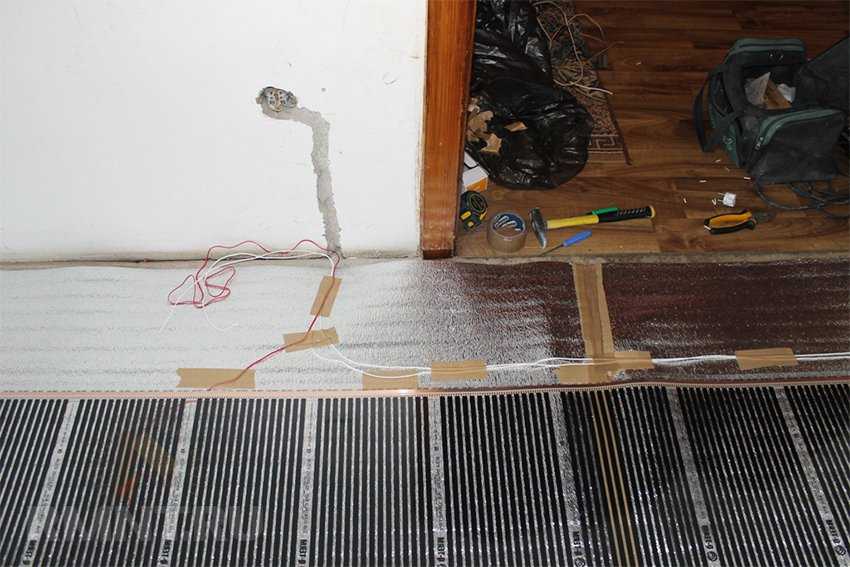

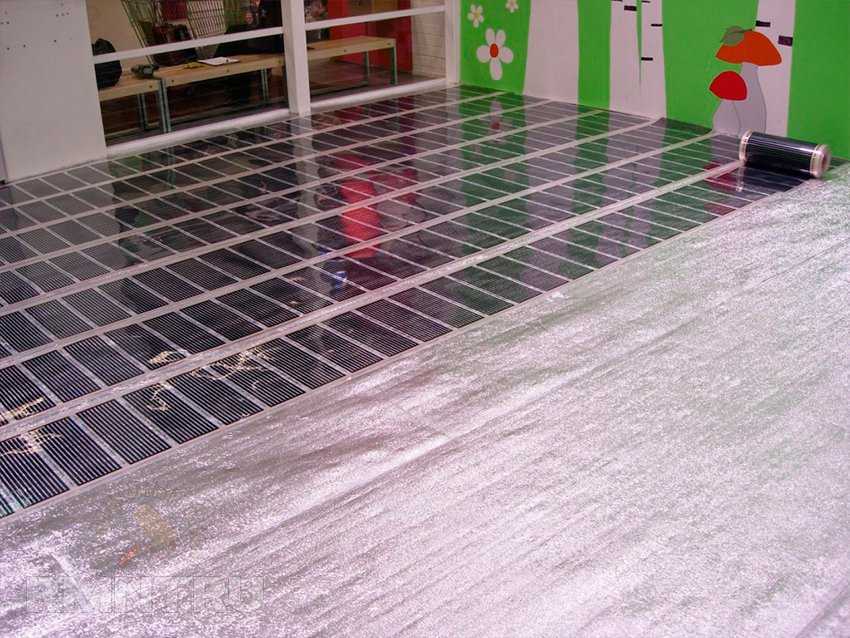

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

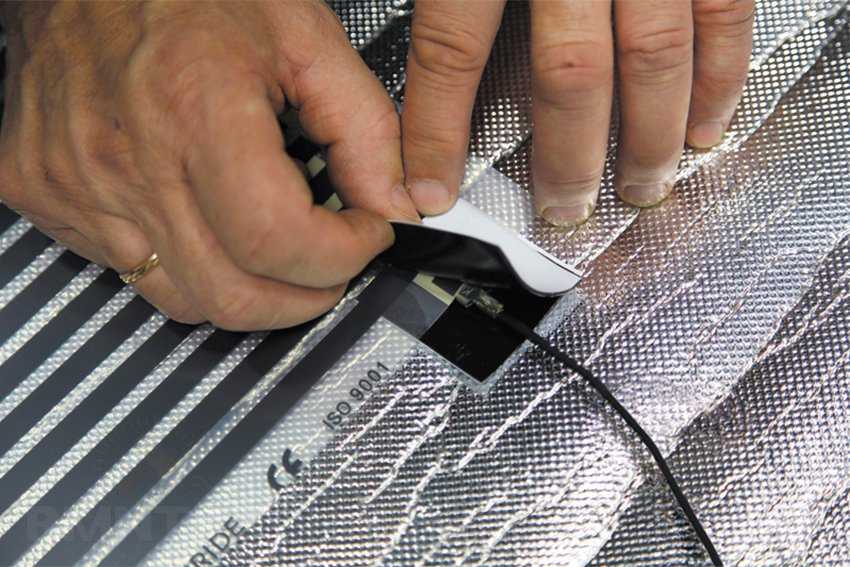

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

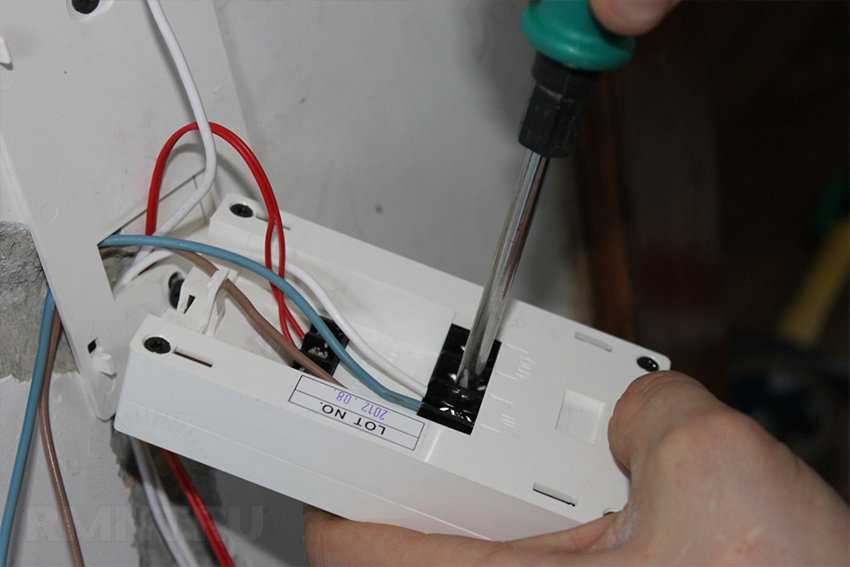

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Расчёт ИК-плёнки и мощности

Комплекты материалов, необходимых для обустройства тёплого пола, включают все необходимые для монтажа контакты, провода, изолирующие клеммы термодатчики и терморегуляторы. Но, прежде чем отправиться в магазин за покупкой инфракрасной плёнки, вам необходимо будет произвести несложные расчёты, связанные с определением количества плёнки, необходимой для укладки тёплого пола, и сделать расчёт мощности нагревательных элементов, которые будут задействованы при работе.

Площадь плёнки должна составлять не менее 70% от площади помещения. Избежать нерационального использования дорогостоящего материала позволяет то, что инфракрасная плёнка выпускается трёх размеров по ширине 500, 800 и 1000 мм. По длине она может нарезаться погонными метрами по специально обозначенным линиям.

Помимо рулонной существует другая разновидность ИК-плёнки системы «зебра». Это тоже полимерная плёнка толщиной 1 мм, но состоящая из множества независимых друг от друга панелей, имеющих размеры 500х600 мм. Таких панелей в одном комплекте 50 штук, что позволяет обустроить тёплый пол на площади 15 м2. Преимуществом такой системы является то, что при выходе из строя одного нагревательного элемента вся система продолжает исправно работать. При гарантийном сроке в 25 лет она является очень экономичным и надёжным средством обустройства тёплого пола под ламинат или линолеум.

После соединения всех нагревательных элементов и надёжной герметизации соединительных клемм битумными изоляторами, осуществляется монтаж термодатчика, который обязательно помещается в пластиковый контейнер, и настенного блока терморегулятора, с помощью которого вы будете регулировать нагрев пола.

Следует помнить, что если мощность уложенного вами плёночного нагревателя превысит 2,2 кВт, а сила тока в системе будет более 10 А, то подключать её напрямую к электросети квартиры нельзя. В этом случае используют модульный контактор. Но самостоятельно производить работы по его установке не следует. Лучше обратиться к профессиональному электрику.

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

• изменение цвета напольного покрытия;
• деформацию его поверхности и вспучивание;
• выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Монтаж электрического теплого пола

Описанный выше процесс подготовки основания является очень важным и обязательным. Когда основание готово можно приступить к укладке теплоизоляционного материала, он укладывается теплоотражающим материалом вверх, для лучшего отражения тепла во внутрь помещения. Полосы подложки склеиваются между собой скотчем. Подбор толщины подложки зависит от того, насколько прохладно основание пола.

Если под основанием находится отапливаемое помещение, то можно использовать тонкую подложку, порядка 3-4 мм толщины, и укладывать ее только в местах где будет монтироваться тёплый пол, в противном случае, подложку нужно подбирать соответствующей толщины и прочности и раскладывать ее по всей площади пола.

Для раскладки нагревательного кабеля закрепим отрезки монтажной ленты с отступом друг от друга не более 70 см. Крепление ленты производится любыми способами, обеспечивающими связь с основанием. Это могут быть как распорные дюбели, так и специальные шурупы.

Когда секции монтажной ленты закреплены, можно приступать к раскладке греющего кабеля. Для этого рассчитаем интервалы раскладки так, чтоб эффективно задействовать всю площадь. Отношение площади к длине нагревательной секции даст ориентировочное значение интервала раскладки. Длина нагревательных секций указывается в паспортных данных.

Укладка начинается от терморегулятора, который монтируется в стене заранее на уровне 30 см от пола. Соединительный конец нагревательной секции подведем к месту расположения последнего. Первыми на монтажную ленту крепятся соединительная муфта холодного кабеля (питание 220 В) и нагревательного элемента. Далее кабель укладывается равномерно, без пересечений и крутых изломов.

Как правило, шаг укладки составляет 10 см. Если он будет меньше, то нагревательные элементы могут перегреваться. Кабель укладывается челночным способом. Поворотные колена должны быть плавными и отстоять от стены на расстоянии 10 см. по всему периметру обогреваемой площади.

Соединительные концы нагревательного элемента выводятся к терморегулятору. Датчик температуры помещают отдельно в специальную трубку, которую плотно закрывают заглушкой с одной стороны, а второй конец протягивают до монтажной коробки терморегулятора. Обратные концы провода от датчика подводят к терморегулятору. Гофрированную трубку монтируют в проделанной канавке в стене и заделывают цементом.

Перед соединением концов проводов нагревательных секций и датчика температура к терморегулятору, их необходимо залудить. Когда соединения произведены должным образом, систему можно проверить, включив ее на короткий промежуток времени.

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

1. Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.

2. Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.

3. На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
4. Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.

5. Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.

6. Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
7. На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
8. Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
9. Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.

10. После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.

11. Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Какой выбрать линолеум

Итак, вы определились с типом конструкции. Однако прежде чем начинать подготавливать полы с подогревом под линолеум, следует подобрать подходящий материал. Никогда нельзя забывать о том, что это синтетика, которая при высоких температурах начинает выделять токсичные вещества. В зависимости от структуры, линолеум с подогревом бывает:

• натуральным;
• алкидным;
• поливинилхлоридным;
• резиновым (релин);
• нитроцеллюлозным.

Если в вопросе, можно ли делать теплый пол под линолеум, вас сильно интересует экологичность покрытия, рекомендуем обратить внимание на мармолеум – натуральный материл, обладающий высокой прочностью, огнеупорностью, антистатичностью и многими другими положительными свойствами. Такое рулонное покрытие способно прослужить десятилетиями, сохраняя начальную яркость и привлекательный внешний вид

Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти. Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле.

Если вы обустраиваете подогрев пола под линолеум, релин точно не подойдет. Резина плохо реагирует на термическое воздействие. Для водяных конструкций рекомендуются поливинилхлоридные материалы, для пленки – они же плюс некоторые модификации алкидных рулонов

Обязательно обратите внимание на такую характеристику, как степень теплопроводности. Устройство теплого пола под линолеум окажется неэффективным, если покрытие будет задерживать энергию, идущую от элементов нагрева

Например, материалы на основе вспененного ПВХ для таких конструкций не подходят.

Укладывая теплый пол под линолеум на бетонный или деревянный настил, помните, что максимальная температура обогрева составляет 180 Вт/м². Если вы планируете использовать оборудование в качестве основного отопления, такой мощности для полного комфорта может и не хватить. Обязательно уточните у продавца эти моменты, иначе покрытие быстро деформируется и начнет источать неприятные запахи.

Виды линолеума

Производители выпускают несколько видов данного материала:

На поливинилхлоридной основе. Считается одним из наиболее доступных вариантов, но у него имеется ограничение относительно максимальной температуры нагрева, при котором она не может превышать плюс 28°С

Обустраивать теплый пол под линолеум следует с осторожностью, осуществляя постоянный контроль над режимом эксплуатации. Глифталевый

Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком. Потребительские характеристики этого покрытия соответствуют современным требованиям. Оно является оптимальным выбором, если решается вопрос, как сделать теплый пол под линолеум. У него имеется большой недостаток – высокая стоимость.
Резиновый. Такой вид линолеума самый дешевый. Его редко укладывают в жилых помещениях по причине неудовлетворительных качественных показателей. При устройстве теплых полов в зданиях производственного назначения резиновый линолеум можно применять.
Однослойный. Этот напольный материал недорогой и одновременно непрочный, его нужно часто менять. Такой линолеум укладывают в загрязненных помещениях. Монтаж выполняют с нахлестом, заваривая его при помощи специального оборудования.
Утепленные линолеумы. Напольное покрытие, выполненное с их использованием, кладут толстым слоем, оно имеет низкую степень теплопроводности. Специалисты не рекомендуют задействовать утепленный линолеум для пола с обогревом, поскольку это приводит к снижению эффективности функционирования системы отопления.

Устройство бетонного пола

Сразу решать проблемы, связанные с монтажом системы «Теплый пол» на бетонную основу, и выбирать подходящий вид линолеума можно, когда черновой пол уже существует. Если вместо него имеется только старое подгнившее деревянное основание или просто грунт, нужно заняться устройством самого бетонного пола.

Процесс состоит из нескольких этапов:

• разборки старого пола, если он имеется;
• выравнивания основы;
• устройства подушки;
• обустройства утепляющего слоя;
• приготовления и заливки бетонного раствора.

Выравнивание грунта выполняют при помощи совковой лопаты. Затем начинают создавать подушку. Для этого засыпают щебень или мелкие кусочки кирпича, битого шифера на высоту около 50 мм. Все это слегка трамбуют.

Периметр помещения закрывают листовым пенопластом, имеющим толщину 20 – 50 мм. Он будет служить и опалубкой, и одновременно уравновешивать тепловое расширение бетонного основания. На этот слой насыпают чистый песок — сантиметров 10.

Далее следует укладка второго вида утеплителя. Больше всего для этого подойдет , желательно марки Пеноплекс, который выпускают в виде жестких плит толщиной не менее 50 мм.

Пенополистирол или пеноплекс устойчив к температурным перепадам, экологичный, хорошо переносит нагрузки на сжатие, влагостойкий, долговечный

На листах производитель предусмотрел замковое соединение, поэтому при их укладке не остается никаких зазоров. При монтаже нужно следить за горизонтальностью при помощи уровня. Гидроизоляция здесь не нужна, т.к. материал чрезвычайно устойчив к влаге.

Следующий этап – подготовка раствора. Оптимальное соотношение компонентов — 1 часть цемента, в два раза больше песка и в три раза больше отсева. В итоге раствор не должен быть текучим, но и не чрезмерно густым.

Чтобы не сильно нагружать перекрытие, в бетонный раствор вводят легкие наполнители и ровнители. Перед заливкой раствора выставляют маячки у стен, натягивают между ними шнур. Ориентируясь по этим меткам, размещают промежуточные рейки-маркеры.

Цементное основание традиционного состава высотой 10 мм весит около 20 кг, поэтому его можно применять только в случае, когда теплый пол устраивают на первом этаже дома или когда под ним будет очень прочное перекрытие

Поверхность увлажняют и выкладывают на нее раствор между маяками и выравнивают правилом. По мере схватывания поверхность выравнивают. В конце прикладывают строительный уровень, чтобы проверить горизонтальность. После удаляют метки, образовавшиеся пустоты заливают раствором и оставляют все до полного высыхания.

Порядок подготовки пола и укладки системы

Обустройство тёплого пола из плёночных инфракрасных материалов не представляет особой сложности для любого, кто хотя бы немного знаком с электротехникой и способен соединить контакты согласно приложенной схеме, а также выполнить нехитрые столярные работы по выравниванию основания деревянного пола, на который впоследствии будет укладываться ламинат или линолеум.

Сперва следует определиться с правильным чередованием слоёв и материалами, необходимыми для монтажа тёплого пола. Уточнить рекомендации для конкретной системы тёплого пола следует в инструкции, прилагаемой производителем. В общем виде конструкция выглядит следующим образом:

Черновой деревянный пол.

Пароизоляция/гидроизоляция.

Утеплитель с теплоотражающим экраном.

Нагревательные элементы тёплого пола.

Подложка под финишное напольное покрытие.

Напольное покрытие (линолеум, ламинат, паркетная доска и тому подобное).

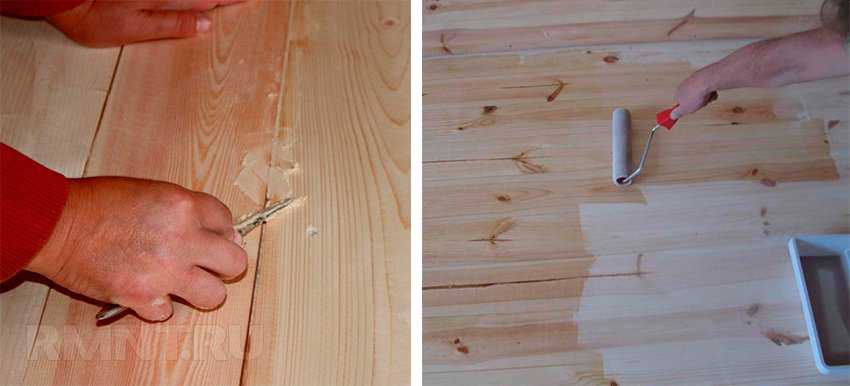

В качестве основания выступает черновой деревянный пол. Это должна быть отреставрированная поверхность, сработанная из половой доски с рабочей вентиляцией подпольного пространства, так как поверх основы выстилается паробарьер, препятствующий выходу влаги от пола в помещение. Повреждённые участки восстанавливаются с помощью специальной шпаклёвки или заменой отдельных досок. Поверхность выравнивается циклевальной машиной. Для надёжности укладывают поверх основания листы OSB или фанеры.

Пароизоляционная мембрана выстилается поверх подготовленного деревянного основания с перехлёстом полос не менее 10–15 см и проклейкой стыков скотчем

Важно оставить открытыми вентиляционные решётки, под которые вырезаются отверстия в пароизоляции и обклеиваются скотчем по периметру.

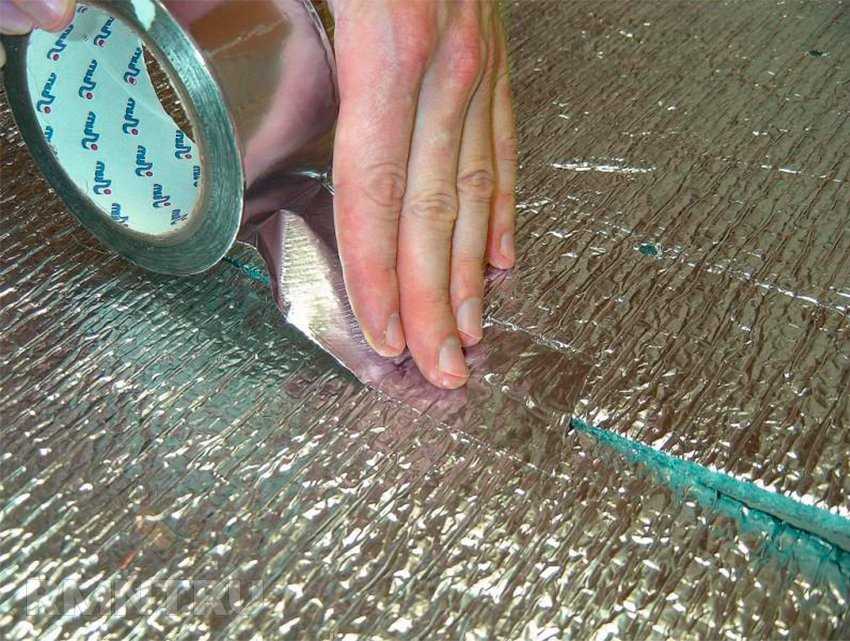

Теплоизоляция с термоотражающим слоем — это вспененный полиэтилен, полиуретан или ЭППС с фольгированным слоем, который при укладке ориентируют вверх. У данного слоя основная функция — препятствовать нагреву деревянного основания. Теплоизоляция замедляет распространение тепла, а теплоотражающий экран обеспечивает максимальную отдачу от нагревательных элементов именно внутрь помещения.

Компоненты электрического тёплого пола располагаются поверх слоя теплоизоляции. Собирать его следует строго в соответствии с прилагаемой инструкцией и с соблюдением всех необходимых правил безопасности.

Важный аспект, касающийся любого электрического тёплого пола: распределять нагревательные элементы следует только в свободной зоне пола, где не будет устанавливаться стационарное оборудование или мебель, чтобы предупредить локальный перегрев нагревательных элементов.

Далее следует обычный процесс монтажа напольного покрытия.

Монтаж тёплого водяного пола под линолеум

Отличное сочетание водяного тёплого пола и бетонного основания, хотя финишное покрытие из линолеума — не является хорошим вариант в данном случае. При желании, уложить такой материал можно, но он должен иметь высокое качество и быть не сильно толстым.

Процесс монтажа тёплого пола на бетон под линолеум следующий:

1. Продумать схему укладки — улитка или змейка.

1. Закупить нужный стройматериал, это:

• полиэтиленовая плёнка, имеющая толщину 150 мкр;
• полистирол (толщина плит 20 мм), лучше с бобышками;
• арматурная сетка;
• демпферная лента;
• коллекторы, входной и выходной;
• труба из сшитого полиэтилена.

1. Произвести гидроизоляцию. На подготовленное бетонное основание укладывается гидроизоляционная подложка из полиэтиленовой плёнки, полосы проклеиваются скотчем.

1. Настелить теплоизоляционный слой — полистирольные листы с бобышками. Бобышки нужны для простоты крепления труб тёплого пола. Листы фиксируются к поверхности с помощью крепежей.

Если плиты гладкие, то на них устанавливается армированная сетка, на которую будут крепиться трубы.

1. Установить коллектор. Он крепится к стене, в дальнейшем к нему будут подсоединяться трубы.

1. Наклеить демпферную ленту. Она клеится на стены, в местах их стыка с полом по всему периметру.

1. Произвести монтаж нагревательных элементов. Трубы укладываются шагом от 10 до 30 см, от размера зависит теплоотдача конструкции. Средний расход полиэтиленовой трубы — 5 метров на 1 м2 площади. Трубы располагаются между бобышками и фиксируются ими. При отсутствии бобышек на плите, трубы крепятся на армирующую сетку или фиксируются клипсами-зажимами, которые заранее установлены на бетонном полу.

1. Подключить и проверить прибор отопления. Трубы подсоединяются к коллектору, один край к входному, другой к выходному, а крепление смесительного узла производится к коллекторному шкафу. Система наполняется водой и проводится опрессовка.

1. Уложить арматурную сетку. Она кладётся поверх полистирольных листов с проложенными трубами. Цель — укрепление бетонной стяжки, в которой будет спрятан тёплый пол.

1. Залить бетонную стяжку. Минимальная её толщина 40 мм, бетон должен полностью закрыть трубы. Необходимо дать цементу подсохнуть, прежде чем на него стелить половое изделие, на это потребуется не менее месяца.

1. Осуществить монтаж подложки для линолеума. Используются фанерные листы, которые расстилаются по всей площади.

1. Уложить финишное покрытие. Линолеум располагается поверх фанеры по всему пола. Материал должен отлежаться, прежде чем устанавливать плинтуса.

Толщина стяжки под тёплый пол

Watch this video on YouTube

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Приступая к монтажу линолеума

Наличие готового твердого основания говорит о том, что можно приступать к укладке линолеума. Материал укладывается на пол, покрывая всю его площадь. По периметру линолеум нужно зафиксировать при помощи плинтусов. Если пол покрывается несколькими листами линолеума, то их необходимо приклеить между собой при помощи скотча и прикрепить к полу.

Укладка линолеума

Для фиксации многие строители используют специальное клеевое средство, но если его под рукой не оказалось, то можно воспользоваться клейкой лентой. При монтаже линолеума, изготовленного на войлочной основе, рекомендуется использовать «Гумилакс», а при укладке натурального линолеума – «Бустилат».

Самый простой и дешевый способ маскировки (герметизации) швов

Выводы и полезное видео по теме

Видео #1. Наглядный урок по устройству идеальной стяжки для теплого пола:

Видео #2. Обо всех элементах теплого пола в этом видео:

С одной стороны технология устройства теплого пола под линолеум по бетонному полу довольно проста. Но достичь хорошего результата можно только при условии выполнения всех рекомендаций. Правильный подбор материалов, качественный монтаж обеспечат длительный срок эксплуатации как самой системы, так и покрытия.

Хотите рассказать о том, как сооружали обогревающую систему с уложенным поверх линолеумом у вас дома? Располагаете полезной информацией по технологии устройства системы и настилу покрытия? Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, публикуйте фото и задавайте вопросы по теме статьи.
