Температура теплоносителя в разных системах отопления

Максимальная температура водяного теплого пола

Уровень допустимой температуры для потребителей определён CниПом 41-01-2003. Согласно ему, максимальная температура водяных тёплых полов в помещениях, где люди находятся продолжительное время, не должна быть выше + 26 градусов. В комнатах с повышенной влажностью, это значение должно достигать + 31. В детских садах и школах максимум по стандартам является + 24.

Если максимальная температура воды  в тёплом полу +55° С, то это обеспечит прогрев поверхности до +28°С , что считается комфортным уровнем обогрева.

Специфика напольного отделочного материала так же влияет на уровень обогрева. Стандартно, вся финишная отделка может выдержать + 27 °С, но при покрытии лаком предел + 21, так как произойдёт его разрушение. Кроме того, если в помещении имеется ковёр, то следует прибавить 5 градусов.

Превышать данные нормы не рекомендовано, это может привести к:

  • неприятным тактильным ощущениям;
  • перерасходу теплового ресурса.

От чего будет зависеть уровень комфорта в помещениях

Теплый пол электрический потребляет совсем немного электроэнергии, что делает устройство экономичным

При выборе интересующего Вас оборудования следует обратить внимание на показатель мощности устройства, который приведен в соотношение к одному метру площади или поверхности. При разработке проекта, касающегося выбора, и последующей установки пленочного, кабельного или водяного покрытия предусматривается такой уровень подогрева, который бы не только считался оптимальным, но и нес минимальные затраты

Низкий показатель теплопроводности у деревянных покрытий. Для их прогрева (обогрева) понадобится более мощные отопительные устройства, потребляемая мощность которых будет значительно больше.

Показатель производительности зависит от:

  • целевого назначения комнаты, при котором следует учитывать и материал, из которого изготовлены окна, и напольное покрытие (позволит определить уровень оптимального микроклимата);
  • эффективной площади, которая представляет собой исключительно свободную поверхность, не заставленную мебелью, предметами декора или техникой;
  • разновидности (типа) обогрева. Если планируется сделать инфракрасный теплый пол единственным источником обогрева, то конструкция должна покрыть не менее ¾ от всей площади комнаты. При этом производительность будет иметь показатель 160-180 Вт/кв.

Основываясь на выбранном устройстве, дополнительно следует позаботиться о диаметре используемых труб, котле, насосах и других элементах.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Что лучше водяной теплый пол или радиаторы

Человек устроен так, что он стремится найти максимально лучшее решение по максимально лучшей цене. Система отопления здесь не является исключением. Давайте попробуем разобраться, что же всетаки лучше: система водяных полов или радиаторного отопления.

2. Распределение тепла. Здесь явное преимущество у водяных теплых полов. Радиатор зачастую стоит локализованно, под окнами, и чем ближе вы подходите к радиатору, тем теплее. Вдобавок ко всему по принципу своей работы радиатор сначала обогревает потолок, а после чего горячие потоки воздуха опускаются к полу. Теплый пол же работает по-другому. Он распределен по всей площади помещения и на каждом квадратном метре пола температура будет одинаковой. Плюс ко всему теплый пол прогревает помещение снизу вверх.

3. Регулировка температуры. И теплые полы, и радиаторы отопления поддаются регулировке, но с той лишь разницей, что радиаторы это делают гораздо быстрее. Время реакции – от 20 минут до 1,5 часа, в зависимости от того, какой вид радиаторов вы у себя смонтируете. Алюминиевые и стальные реагируют гораздо быстрее по сравнению с биметаллом и чугуном. А теплые полы, в свою очередь, реагируют на изменение температуры всего через два часа.

4. Комфорт. Этот критерий довольно субъективный. Но, как писалось ранее, теплый пол равномерно распределяет тепло. За счет этого комфортней находиться в помещении с водяными теплыми полами. И передвигаясь по теплому полу, вы не чувствуете нагрев полов, ведь поверхность теплого пола составляет всего 28° С.

5. Срок службы системы. Здесь довольно спорный момент. И те, и другие производители заверяют, что их системы рассчитаны на 50 лет эффективной работы. Но с учетом того, что система будет смонтирована правильно, не будет перегревов и прочих ситуаций. Мы можем наблюдать работу чугунных радиаторов, установленных при строительстве старых домов. Они уже явно отслужили свой срок, и с ними ничего не происходит. У водяного теплого пола, к сожалению, пока нет такого же отсроченного результата. Теплые полы на наш рынок зашли примерно 20-30 лет назад, поэтому их срок службы еще не подошел к концу. Но за все годы службы с теплыми полами ничего не произошло.

6. Ремонтопригодность. Конечно, в большинстве случаев проще отремонтировать радиаторную систему отопления. Радиатор – это основной прибор, от которого исходит тепло. И если с ним что-то вдруг случилось: потекла секция, появилась трещина от удара, вы просто покупаете новый радиатор и производите замену. С водяными теплыми полами такое невозможно. Если случится, что вы перегреете трубу в стяжке, ремонтировать все будет гораздо сложнее. Сначала нужно будет найти место пробоя (разрыва) трубы, а для этого зачастую требуется тепловизор, который стоит недешево. После чего нужно вскрыть стяжку в месте протечки, демонтировать покрытие теплого пола, а это не только дополнительные затраты, но и грязь в доме.

7. Экономичность. Монтажники любят говорить, что водяные теплые полы на 20-30 % экономичнее радиаторов. Но, как показывает практика, системы потребляют плюс-минус одинаково. Конечно, при дополнительных затратах на кондиционный газовый котел можно сэкономить на отоплении при использовании системы «теплый пол». Ведь такая система работает при нагреве до 40-45° С, а радиаторные системы эффективно начинают работать только при 60-65° С. А если взять чугунные батареи, то их нужно прогреть аж до 80° С, чтобы они начали отдавать тепло. Поэтому при дополнительных затратах экономичнее будет система водяного теплого пола.

8. Эстетичность. Тут явный победитель – водяные теплые полы по той причине, что вся система спрятана в стяжке и не занимает лишнего пространства снаружи, в отличие от радиаторов. Если вы захотите сделать особый дизайн и в определенном месте поставить мебель, вам ничего не будет препятствовать. А радиаторы не всегда вписываются в современный интерьер. Если посчитать, то достоинств у водяного теплого пола больше. Но это вовсе не значит, что радиаторная система отопления хуже. И та, и другая система справятся с отоплением вашего дома. А вот какой она будет, выбирать уже только вам.

Водяной теплый пол

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.

Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Температура теплоносителя в теплом полу

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом. Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальная и минимальная температура теплого пола должна быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С. Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима. Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая температура вызовет нежелательный перегрев системы и напольного покрытия.

Комфортная температура теплых полов для разных покрытий

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, температура воздуха будет максимальна по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Как сэкономить на расходе электрической энергии ?

Итак, мы выяснили, сколько электроэнергии потребляет теплый пол. Но дело в том, что экономический фактор присутствует во всех без исключения случаях. В противном случае смысла в производстве неэкономичных систем не было бы вообще. Поэтому рассмотрим основные факторы экономии.

  1. Прежде всего, терморегулятор должен быть настроен правильно – благодаря этому вы сможете сократить расходы в два или даже в три раза. Допустим, в доме нет людей, поскольку все они ушли на работу. В таком случае нет необходимости в максимальном обогреве – можно активировать на регуляторе режим экономии, и тот определенный срок будет поддерживать минимальную температуру в помещении. А примерно за час до прихода жильцов количество потребляемого тока увеличится, а внутри создастся оптимальная температурная обстановка.


Сам пол устанавливается по всей площади помещения. В частности, это относится к пленочному полу, который, как мы уже выяснили, потребляет в несколько раз меньшее количество энергии, чем кабельный. Но есть пара нюансов. Нюанс первый: нагревательные элементы должны находиться минимум в 10-ти сантиметрах от стен. Нюанс второй: материал нельзя класть под тяжелые предметы. Следовательно, если тяжелой мебели в комнате много, то показатель в 70 процентов от всего пола может снизиться и до 50-ти процентов – так вы можете сэкономить вдвое.
Термоизоляция дома должна быть качественной. Специалисты в ходе исследований выяснили, что качественное утепление сокращает расходы на отопление примерно на 30-40 процентов, то есть, почти вдвое.
При желании можно несколько пожертвовать обогревом, понизив температуру на один градус. Благодаря этому вы сократите затраты где-то на 5 процентов.
Терморегулятор должен располагаться в самом холодном месте помещения.


Желательно установить многотарифный счетчик, который поможет сократить расходы в полтора-два раза (конкретная цифра зависит от вашего региона). Ведь «теплый пол» будет работать в присутствии жильцов, то есть вечером, так есть ли смысл переплачивать?

Какие еще моменты нужно учесть ради максимальной экономии при использовании «теплого пола»? Об утеплении мы уже упомянули. Добавим также, что напольный материал необходимо выбирать правильно. Так, паркет, ламинат или доски – это материалы, которые едва ли подойдут для таких полов, поскольку их теплоотдача, равно как и теплопроводность, достаточно низкая. И люди, который использовали один из этих материалов, в будущем столкнутся со значительными убытками. Зато плитка, ковролин, натуральный камень и линолеум отлично подходят, особенно, если говорится об экономии.

Не стоит забывать и о наружной температуре. Если она будет чересчур низкой, то и расходы на отопление, разумеется, увеличатся. Этого не избежать, и виной этому суровый отечественный климат. По этой причине «теплый пол» в России применяется преимущественно в качестве вспомогательного, а не основного источника тепла.

В качестве заключения

Если вы желаете сэкономить на отоплении, то должны учесть ряд нюансов, касающихся правильного монтажа и настройки системы отопления. При этом не стоит забывать и об отделочном покрытии. Но как бы то ни было, «теплый пол» является отличным средством обеспечения комфортных условий в доме. Преимуществ у него масса, но об этом мы уже говорили ранее.

Диагностика поломок электрического пола

Неисправность теплых полов может привести к полному выходу из строя оборудования или снижению эффективности его работы.В первом случае можно приступать к диагностике сразу.Во втором сначала нужно объективно оценить работу системы.Дело в том, что владельцы квартир часто переоценивают способность электрических теплых полов обогревать помещение. В результате им кажется, что система работает недостаточно эффективно.

Если греет не в полную силу

Чтобы объективно оценить работу электрического пола, засеките время, за которое он нагревается, и сравните его со стандартными значениями:

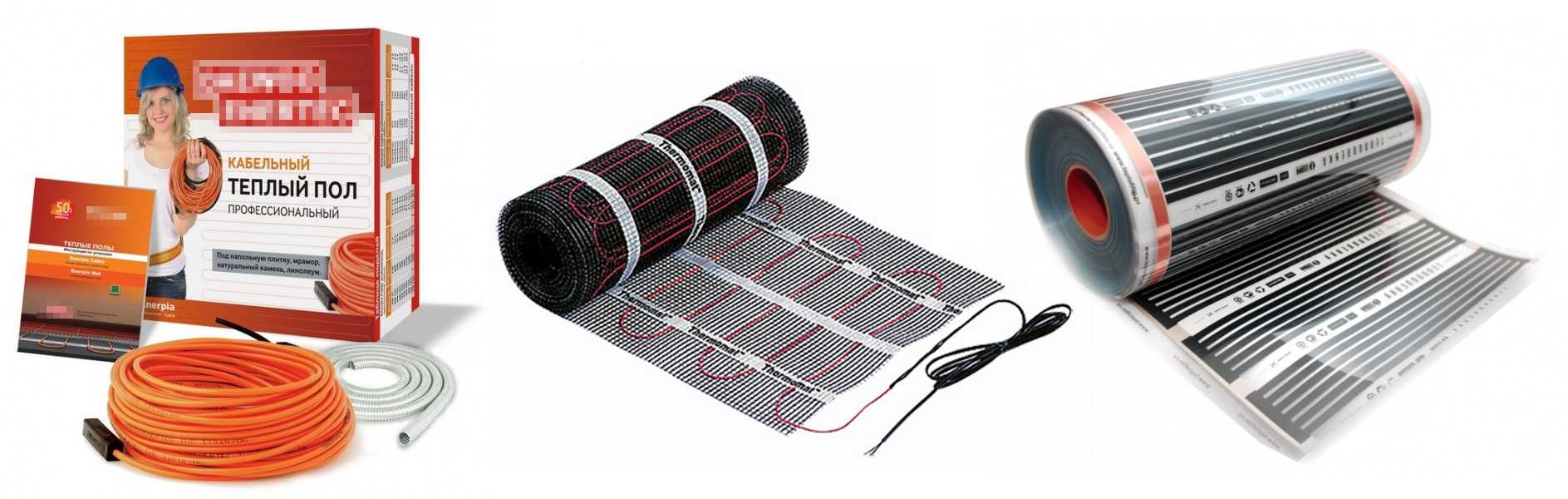

  • Комфорт от пленочного пола без стяжки и клеевого слоя начинает ощущаться спустя 10 минут работы системы;
  • Матовые полы в клеевом слое нагреваются до температуры, заданной термостатом за 6-8 часов;
  • Кабельный теплый пол под толстой стяжкой прогревается сутки.

Если ваши полы укладываются в указанные нормы, то проблем нет. Казаться, что поверхность недостаточно теплая, может из-за разности температур тела (36,6 оС) и той, что устанавливается на термостате (20-30 оС). Задача электрической системы – обогревать пол и воздух до комфортной для человека температуры, а ее среднее значение составляет всего 21 оС.

Если же электрический пол нагревается до рабочей температуры слишком долго или вовсе не может ее набрать, то имеет место хотя бы одна из причин:

  • Термический датчик установлен слишком близко к нагревательному элементу. Когда достигается заданная температура, он заставляет терморегулятор отключаться. Но поскольку тепло еще не дошло до напольного покрытия, оно так и остается не прогретым;
  • Неисправность датчика. Проверьте напряжение на выводах нагревательного элемента и на питании, не отключая при этом терморегулятора. Показания должны быть одинаковыми. Дополнительно проверьте сопротивление датчика, которое должно совпадать со значением, указанным в паспорте терморегулятора;
  • Низкое напряжение. Можно проверить с помощью мультиметра. Напряжение замеряют на клеммах, обозначенных L и N. Перед измерением нужно вынуть терморегулятор из подрозетника. Если напряжение меньше необходимого. То проблема найдена;
  • Отсутствие теплоизоляционного слоя. Потери тепла могут быть настолько большими, что ваш пол не сможет прогреться никогда. Вспомните, при монтаже системы вы использовали теплоизоляционные отражающие материалы. Соблюдали ли правила их применения? Это особенно актуально для владельцев квартир на первом этаже;
  • Неверно рассчитана мощность. При неправильном расчете теплого пола он не будет греть хорошо.

Из списка возможных причин плохого нагрева пола видно, что большинство проблем можно избежать на стадии расчета и укладки электрической системы. Замеченные ошибки, допущенные во время монтажа, исправить легче до отделки финишным покрытием. А если уже устроена стяжка и уложена плитка, то ремонт электрического теплого пола обещает быть долгим и затратным.

Если не греет совсем

Если не греет теплый пол электрический совсем, то нужно провести диагностику в следующем порядке:

  1. Проверьте наличие напряжения. Пол совсем перестает нагреваться только при полном его отсутствии. Если питание есть, то переходите к шагу 2;
  2. Проверьте датчик, измерив на нем сопротивление. Если он неисправен, его придется заменить. В противном случае переходите к шагу 3;
  3. Проверьте работу регулятора температуры. Его замена – самый простой и дешевый способ починки полов. Если он исправен, переходите к шагу 4
  4. Проверьте сопротивление в контурах с помощью того же мультиметра. Если оно не соответствует значениям, указанным в паспорте, то придется искать короткие замыкания или обрывы кабеля.

Если датчик и регулятор температуры исправны, и напряжение есть, а пол все равно не греет, то потребуется его ремонт. Чтобы не демонтировать покрытие целиком, необходим специальный инструмент для поиска неисправностей. Это особенно актуально, если мат или кабель вмонтирован в стяжку, устройство которой – трудоемкое и дорогое занятие.

Выводы и рекомендации

Проведя всесторонний анализ, можно сделать следующие выводы о выборе экономного отопления частного дома:

Жители РФ, чьи дома подключены к газовым магистралям, могут и далее спать спокойно – более экономичного способа обогрева им не найти. Разве что хорошенько утеплить жилище, дабы снизить расход горючего. В ближайшей перспективе природный газ останется вне конкуренции.
Самое дешевое отопление без магистрального газа – это сжигание твердого топлива. Но ради финансовой выгоды придется поступиться временем и усилиями, затрачиваемыми на загрузку дров и обслуживание оборудования

В этом случае стоит обратить внимание на твердотопливные котлы длительного горения и подобрать себе один из них.
При наличии финансовых возможностей оптимальный вариант экономного обогрева – пеллетный котел. Если у вас мало места для складирования пеллет, то вопрос решается периодической поставкой гранул в течение сезона, хотя стоимость закупки тогда возрастет.
Лучшие результаты в плане экономичности дает комбинация из 2—3 энергоносителей

Для России самая популярная пара — твердое топливо и электрика по ночному тарифу. Для Украины – электроэнергия ночью и природный газ днем (с учетом субсидии и без превышения лимита 3600 кВт).
Терпеть грязь и запахи в котельной можно только в том случае, когда отработанное масло достается вам недорого. Как и солярка, отработка – не лучший вариант для жилого дома, разве что разместить оборудование в отдельно стоящем здании.
Топить жилище сжиженным газом могут позволить себе жители РФ с достатком выше среднего, в угоду комфорту. В Украине же данный способ практически не рассматривается, как очень неэкономный.

Комбинации газовых котлов с электрическими

На данный момент, когда цены энергоносителей стремятся к европейским, все большую актуальность приобретает утепление частных домов. Это тоже способ получить экономное отопление, ведь при малых теплопотерях появляется возможность постоянно использовать электрокотел с системой водяного отопления или местные электрообогреватели, что очень удобнно.
