Как установить электрокотел для отопления частного дома

Электрический Котел Принципиальная Схема — tokzamer.ru

Как видите, подключение системы выполняется довольно просто. Наличие двухтарифной системы оплаты за электроэнергию позволяет экономить.

Преимущества отопления электрокотлом

При подключении электрического котла необходимо продумать заземление. Например, одна из моделей имеет вес всего грамм, при диаметре 3,5 и длине 27,5 сантиметров.

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

Лучший продукт

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет.Отопление гаража электрическим котлом

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?Чем топить дешевле? Поставил 4 котла!

Выбор способа отопления

Частный дом, коттедж всегда предполагает автономное отопление. Его выбор зависит от многих факторов:

• наличие газовых и электрических магистралей;
• желания хозяина коттеджа.

Какому виду отопления отдаст предпочтение домовладелец это его возможности и вкус:

• для устройства в доме печного отопления или камина потребуется консультация специалиста и мастера по кладке этих устройств для отопления дома;
• водяное отопление дома потребует наличия таких тепловых генераторов как котлы, водонагреватели, работающие на газе, жидком и твёрдом топливе, электричестве.

Электричество очень удобный вариант, чтобы осуществить отопление дома. Установка оборудования, работающего на электричестве, и подключение его к разводке отопительной системы, не займёт много времени. Тарифы на отопление для поселений за чертой города довольно низкие. Достоинство электрических приборов в том, что представляя простое устройство, они предполагают возможность полной автоматизации устройства для создания необходимого здорового микроклимата в помещении.

Выбрать отопительный прибор важная проблема. Для каждого владельца дома желательно, чтобы это устройство было надёжным, безопасным, простым в эксплуатации и обслуживании, служило долгие годы без аварий.

Для увеличения комфорта, надёжности электрические котлы могут быть оборудованы насосом, баком для приема нагретой жидкости, клапаном избыточного давления, схемой автоматического контроля.

Среди наиболее простых, но надёжных устройств выделяется электрический котел Эван. Характеристики и стоимость прибора устроят многих домовладельцев.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Подключение к водопроводу котельного оборудования

Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.

Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

Устанавливают счетчик с двумя или более градациями тарифов.

Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

Где установить электрокотел?

Выбор места расположения электрокотла довольно велик. Их вполне можно монтировать в жилой зоне, например, коридоре, прихожей или на кухне

Стоит обратить внимание на то, что может потребоваться замена электропроводки, а также возникнет необходимость заземления

Как установить электрокотел на стену

Чтобы провести монтаж электрокотла на стену, нужно:

1. Удалить со стены загрязнения
2. Приготовить все инструменты, необходимые для закрепления: навесная монтажная пластина, дюбели и винты. Обычно перечисленные выше инструменты идут в наборе с самим котлом.
3. Сделать на стене разметку в соответствии с крепежной планкой.
4. Просверлить отверстия нужного диаметра (обычно Ø 10 мм), вставить дюбели в отверстия.
5. На специальные крючки повесить котел.Убедиться, что винты закручены достаточно туго.

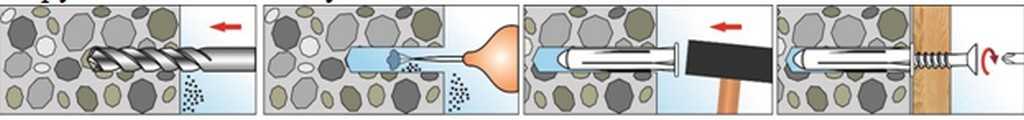

Грамотное вкручивание винтов для крепления котла

Обвязка электрокотла

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

• В первую очередь на особые крепежные элементы крепится гидроколлектор и расширительный бак.
• Затем прокладываются разводка труб, на которые предварительно должен быть установлен циркуляционный насос.

Заземление электрического котла

Электрические котлы имеют большую мощность, поэтому требуют качественного заземления, которое требует точного соблюдения всех правил. В корпус котла вставляется провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже выполнено, или напрямую до вкопанных в землю электродов, в том случае, если заземления в частном доме пока нет.

Наружная часть защиты должна располагаться на таком участке, где исключена вероятность появления человека или животного в момент пробоя электросети, но желательно не дальше полутора метров от фундамента жилища.

Процесс заземления

При помощи лопаты необходимо выкопать траншеи в форме треугольника и подвод к нему глубиной 0,5-0,7 м. Примерная длина сторон треугольника – 1,2 м:

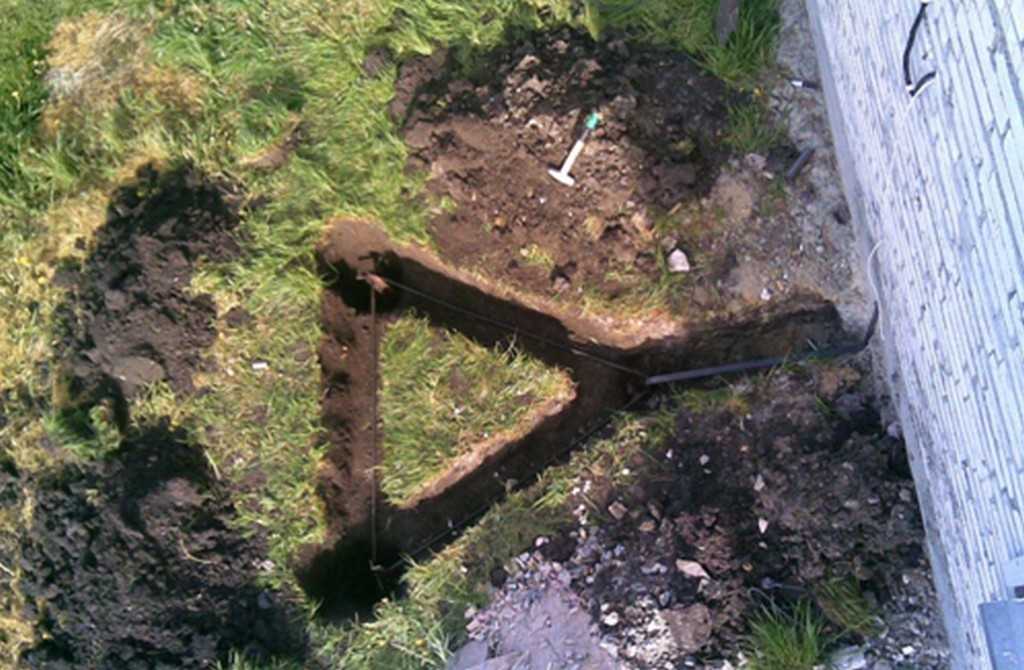

Земельные работы для заземления

• Для начала нужно вбить в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Предварительно их нужно заострить в форме клина. Сделать это можно с помощью болгарки.Клинья должны немного выступать из почвы, чтобы в дальнейшем была возможность приварить к ним горизонтальные заземляющие пластины.
• С помощью сварки прикрепить к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
• Из нержавеющей стали необходимо изготовить полоску размером 4*4 мм. Ее необходимо приварить к вершине треугольника и провести ее по траншее к фундаменту дома.
• Соединить заземляющий провод,исходящий от распределительного щита,с корпусом электрокотла при помощи болтов.
• Засыпать получившуюся конструкцию землей.

Обвязка электрокотла

Обвязка электрических отопительных котлов должна включать в себя следующие элементы:

1. Циркуляционный насос. Данный элемент обвязки обеспечивает перемещение теплоносителя по отопительному контуру, за счет чего обеспечивается передача тепла отопительным приборам.
2. Расширительный бак. Ключевое предназначение расширительного бака заключается в приеме излишков теплоносителя при его чрезмерном перегреве. Отсутствие бачка может привести к разрыву труб или повреждению элементов отопительной системы.
3. Предохранительный клапан. При помощи предохранительного клапана избыток теплоносителя сбрасывается в канализацию. Клапан работает только в аварийных ситуациях – например, при закипании воды при остановке насоса или при переполнении бачка. Давление, при котором клапан срабатывает, обычно равняется максимальному значению давления в системе.
4. Автоматический воздухоотводчик. Этот элемент обеспечивает самостоятельный вывод воздуха из контура отопительной системы. При отсутствии воздухоотводчика циркуляция теплоносителя будет затруднена, а сама система будет сильно шуметь.
5. Манометр. Наличие манометра дает возможность отслеживать уровень давления в трубопроводе отопительной системы. Шкала манометра должна быть рассчитана хотя бы на 4 бар.

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла
