Теплый пол в каркасном доме на сваях

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

• Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
• Определяется место под установку болтов;
• Делаются отверстия в бетоне;
• Производится обустройство гидроизоляции;
• Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Этапы монтажа гидравлического пола

1. Начинается устройство системы гидравлического пола с установки коллекторного шкафа, а также монтажа насосно-смесительного узла с блоком коллектора, который регулирует температуру в помещении. Размещение шкафа должно быть на одинаковом расстоянии от протяжности труб из каждой комнаты и контура.
2. Коллектор устанавливается в специальный ящик толщиной 12 см. Размеры зависят от величины коллекторной группы со всеми ее дополнительными элементами (датчики давления, сливы и воздухоотводы). Под коллекторной группой обязательно оставляется место до пола, требуемое для загиба подведенных от контуров труб водяного пола. Совет! Установка коллекторного ящика должна производиться выше уровня теплого пола, чтобы не допустить отвода труб от него вверх, иначе система отвода воздуха не будет нормально работать.
3. Подготовка поверхности. Старую стяжку понадобится полностью демонтировать, после чего выровнять пол, если существуют перепады свыше 10 мм.
4. На зачищенную ровную поверхность комнаты укладывается слой гидроизоляции, а весь периметр помещения фиксируется демпферной лентой, которая компенсирует возможное расширение пола при нагреве и уменьшает потерю тепла через стены. Совет! Если используется водяной теплый пол с несколькими контурами, следует уложить демпферную ленту и по линиям между контурами.
5. Установка пароизоляционного материала, который обеспечит защиту от увлажнения снизу.
6. Утепление основы пола:

• в случае если пол теплый, будет достаточно использовать лишь вспененный полиэтилен, у которого есть отражающее фольгированное покрытие;
• для отапливаемых квартир этажом ниже следует применять листы пенополистирола обычного либо экструдированного толщиной 20-50 мм или же иной прочный утеплитель с соответствующей толщиной;
• квартиры, находящиеся на первом этаже с неотапливаемым подвалом, пол которых расположен на грунте, требуют более качественного утепления в виде керамзитного слоя и листов пенополистирола толщиной свыше 50 мм.

Укладка армирующей сетки наверх утеплителя. Она позволяет закрепить слой стяжки, а также к ней можно прикрепить трубу теплого пола, при этом не понадобится использовать дополнительные крепежные полосы и клипсы.

Устанавливаем металлопластиковые трубы согласно схеме и расстоянию, предусмотренному проектом.

Советы!

1. Укладку труб лучше всего начинать от внешних стен помещения, поскольку они самые холодные.
2. Если ввод труб в комнату не размещен со стороны внешней стены, понадобится утеплить участок трубы от ввода к стене.
3. Чтобы снизить уровень нагрева пола, от внешней стены хорошо использовать способ укладки «змейка».
4. Равномерного обогрева помещения можно добиться, используя укладку по спирали от краев комнаты к центру.
5. После оформления контуров концы труб присоединяют к распределительному коллектору, монтируют сервоприводы, регулирующие работу теплового потока при помощи комнатного термостата.
6. Проверка системы на герметичность и заливка бетонной стяжкой. Эксплуатацию системы отопления можно начинать через 28 дней.

Монтаж лаг пола (пошаговая инструкция)

Укладка лаг пола в каркасном доме начинается с подготовки самих балок. Лаги доставляю к месту монтажа, нарезаю в размер по длине и обрабатываю защитным составом против грибка, плесени. Также проводится обработка противопожарным раствором. После такой подготовки начинается непосредственно монтаж.

1. На фундамент укладываю гидроизоляционную ленту, на которую будем монтировать нижнюю обвязку. Следует учесть, что перепады цоколя по высоте не должны превышать /- 3 мм. В случае необходимости делаю цементную подливку для выравнивания. Затем тщательно провожу разметку, чтобы обвязочный брус имел правильные геометрические размеры здания. Нижняя обвязка крепится к фундаменту раскрывающимися анкерами и затягивается гайкой.

2. Лаги выкладываю на фундамент и креплю черепные бруски в нижней части бруса. Когда цоколь имеет высоту до 1 м, то удобно уложить лаги пучком и потом проводить крепление брусков.

3. На нижней обвязке проводится разметка мест установки лаг. При разметке использую шаблон. Как правило, шаг монтажа лаг составляет 400 или 600 мм. Поэтому удобнее изготовить два шаблона.

4. После разметки балки укладываю плашмя возле размеченных мест так, что образуется своеобразный настил, с которого потом удобно будет проводить крепление балок к нижней обвязке. Потом балки поднимаю, и они оказываются в нужном положении.

5. Крепление начинаю с обвязочной балки, закрепляя ее гвоздями накосо.

6. Основные балки поднимаются и крепятся также гвоздями накосо к нижней обвязке. Забивать гвозди необходимо так, чтобы не было сколов, так как впоследствии балка может дать просадку.

7. В последнюю очередь закрепляю обвязочные балки прямым креплением гвоздями через саму балку.

8. Стыковку лаг по длине провожу на промежуточной опоре.

После установки лаг можно приступать к монтажу подшивной конструкции, укладки утеплителя и настилу чернового пола.

Температурный режим в доме определяет уровень комфорта проживания. Деревянное здание быстрее и легче отопить, но одного отопления будет не достаточно. Тепло должно сохраняться в доме. Хорошая теплоизоляция уменьшает общие теплопотери на 25%. Утеплять стены без пола малоэффективно.

Загородный дом из древесины является экологически чистым жильем, поэтому все используемые строительные материалы так же должны отвечать требованиям экологичности. Ранее для этого использовали опилки, арболит, пенопласт. Современные материалы более удобны в монтаже и обладают большей эффективностью. Утепленный пол является профилактикой образования плесени в доме и уменьшает затраты на отопление.

Предлагаем ознакомиться Стык кафеля и ламината без порожка

Особенности обустройства пола и выполнение работ по утеплению

Утеплительные работы в каркасном доме следует начинать еще в процессе его укладки. В таком случае прилагаемые усилия будут минимальными, а достигнутый эффект – максимальным.

Алгоритм выполнения работ следующий:

Укладка лаг из прямоугольного бруса на металлические сваи. Предварительно следует позаботиться об изоляции свай от лаг при помощи материала наподобие рубероида;
Скрепление брусков с лагами посредством гвоздей и укладка дощатого перекрытия, выполняющего роль чернового пола;
Укладка гидроизоляционного слоя, который должен полностью облегать лаги и частично заходить на стены. Для выполнения гидроизоляции можно использовать традиционную пленку, однако более эффективно применение специальной перфорированной мембраны;
Закладка теплоизоляционного слоя в пространство между лагами. Для этого можно использовать минеральную вату, керамзит, пенопласт, пенополистирол и многие другие материалы

Важно следить за тем, чтобы листы утеплителя плотно стыковались друг с другом и были хорошо прижаты к лагам, чтобы не создавались предпосылки для образования мостиков холода. В противном случае теплоизоляционный эффект будет существенно снижен, а сам материал постепенно начнет портиться

Укладка утеплителя производится до верхнего уровня лаг;
Закрепление пароизоляционного слоя (перфорированной мембраны) с захватом части стены. Данный этап не является обязательным, однако наличие пароизоляции положительно скажется на эксплуатационных характеристиках пола дома на сваях и продлит срок его службы;
Укладка подосновы из листового материала, например, ДСП или многослойной фанеры. При монтаже дощатого пола без данного слоя вполне можно обойтись, но он существенно снижает теплопроводность всей конструкции. В некоторых случаях для повышения крепости пола подоснову делают двухслойной;
Монтаж чистового пола.

В тех случаях, когда вопросом утепления пола занимаются не во время строительства, а уже в возведенном здании, то примерный план работ выглядит следующим образом:

• Снятие верхнего (чистового) слоя пола;
• Демонтаж подосновы (при ее наличии);
• Устранение старых тепло-, паро- и гидроизоляционных материалов. Вторичное применение пленки невозможно по той причине, что она не сможет обеспечить требуемую герметичность из-за имеющихся отверстий от старого крепежа;
• Выполнение работ в соответствии с вышеописанным алгоритмом.

Теплоизоляционный слой обеспечивает пассивное утепление пола за счет препятствования проникновения холода извне и выхода тепла наружу. В то же время сделать пол действительно теплым можно исключительно при использовании конструкций, обеспечивающих его нагрев за счет циркуляции энергоносителя или использования нагревательных элементов.

Заливка стяжки в каркасном доме

После подготовки лаг, укладки утеплителя и гидроизоляции остается только понять, как залить стяжку на деревянный пол. Работу начинают с монтажа так называемых маяков. Они позволяют получить стяжку равномерной толщины на всей площади пола. Делают маяки из металлических П-образных профилей, которые крепят на холмики цементно-песчаного раствора. Они же помогают нивелировать маяки по высоте. Горизонталь, по которой выставлены профили, проверяют с помощью строительного уровня.

Обратите внимание: чтобы ускорить и упростить процесс заливки стяжки по деревянным балкам, вместо армирующей сетки лучше использовать фиброволокно. Его добавляют в цементно-песчаную смесь, которую тщательно перемешивают

Приготовленный раствор равномерно распределяют по поверхности пола до отметок на стенах, разравнивают по маякам. Из верхнего слоя покрытия выпускают воздух, проходя по нему игольчатым валиком с длинной ручкой. Через сутки после заливки стяжки пола в каркасном доме убирают маяки. Швы заполняют раствором и затирают. Чтобы монолитная плита не потрескалась в процессе затвердевания, ее периодически увлажняют.

Источники

• https://karkasnik-stroy.ru/seti/teplye-poly/
• https://ZnatokTepla.ru/teplyj-pol/teplyj-pol-v-karkasnom-dome.html
• https://teplota.guru/teploizolyatsiya/teplyj-pol-v-karkasnom-dome-na-vintovyh-svayah-kak-ego-sdelat.html
• https://ingenernie-sistemi.ru/kak-sdelat-teplye-poly-v-karkasnom-dome-bez-styazhki/
• https://fugar-kamin.ru/teplyj-pol/vse-pro-teplye-poly-v-karkasnom-dome-na-svayah.html
• https://TrubaNet.ru/teplyjj-pol/teplyj-pol-v-karkasnom-dome.html
• https://teplospec.com/teplyy-pol/kak-sdelat-teplyy-pol-v-karkasnom-dome-kakoy-variant-vybrat.html
• https://Pro-karkas.ru/decor/screed-on-wooden-floor/

Создание чернового покрытия на основе мокрой стяжки

Если вами будет осуществляться устройство пола в каркасном доме, то можно применить технологию мокрой стяжки по грунту. Данная методика не всегда предпочтительна по той причине, что поверхность пола необходимо будет оставить до полного просушивания, на что уйдет несколько недель. Конечный срок будет зависеть от климатических условий. Сегодня известны две методики мокрой стяжки, одна из которых предполагает использование цементного раствора, тогда как другая – наливного пола. Самым распространенным способом создания такого основания выступает применение цемента марки М-250.

В итоге удается получить гладкую поверхность благодаря включению в состав полимерных ингредиентов. Помимо прочего, они придают покрытию повышенную устойчивость к механическим нагрузкам. Толщина данной системы может изменяться в пределах от 30 до 100 мм. Стяжку дополнительно следует укрепить металлическими элементами.

Как же сделать теплый пол по деревянному перекрытию?

Как и в любом доме для того, чтобы положить трубы нам необходимо положить на перекрытие материал, который будет отражать тепло наверх. В нашем случае это готовые маты из пенопласта с уже имеющимися ламелями под трубы.

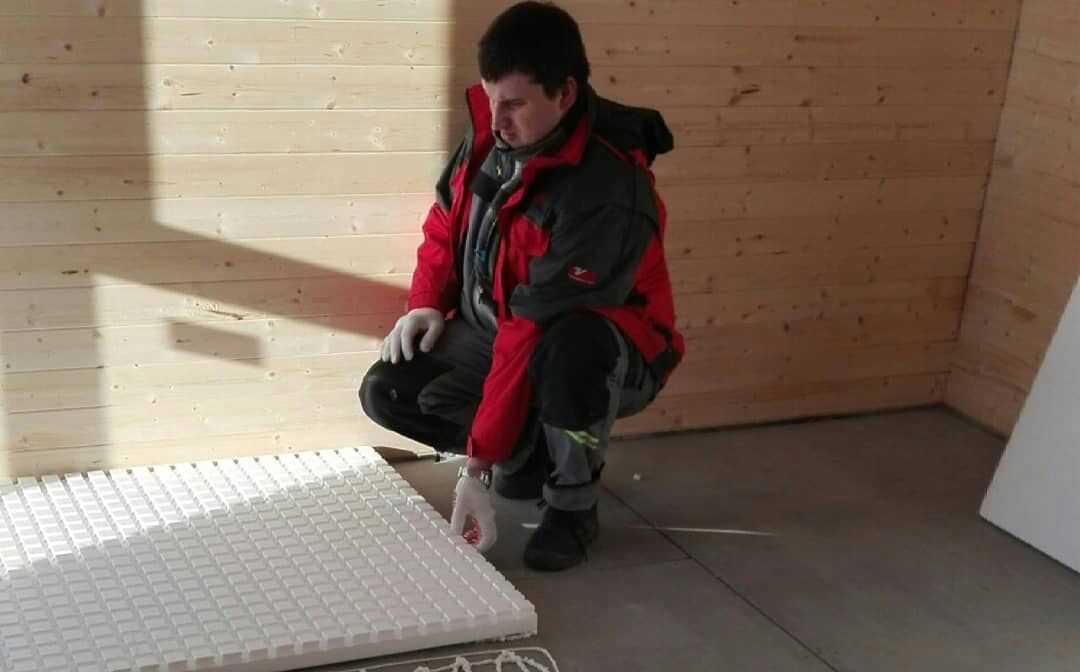

Первое с чего нужно начать – это с укладки этих самых мат на подготовленное основание. Маты можно укладывать на специальный клей или пену. Она очень качественно приклеит пенопласт.

Маты укладываются на клей или пену

Когда маты уложены следующим шагом необходимо будет пройти и разметить ламели, где пойдут трубы

Какие трубы использовать для водяного теплого пола можно почитать здесь

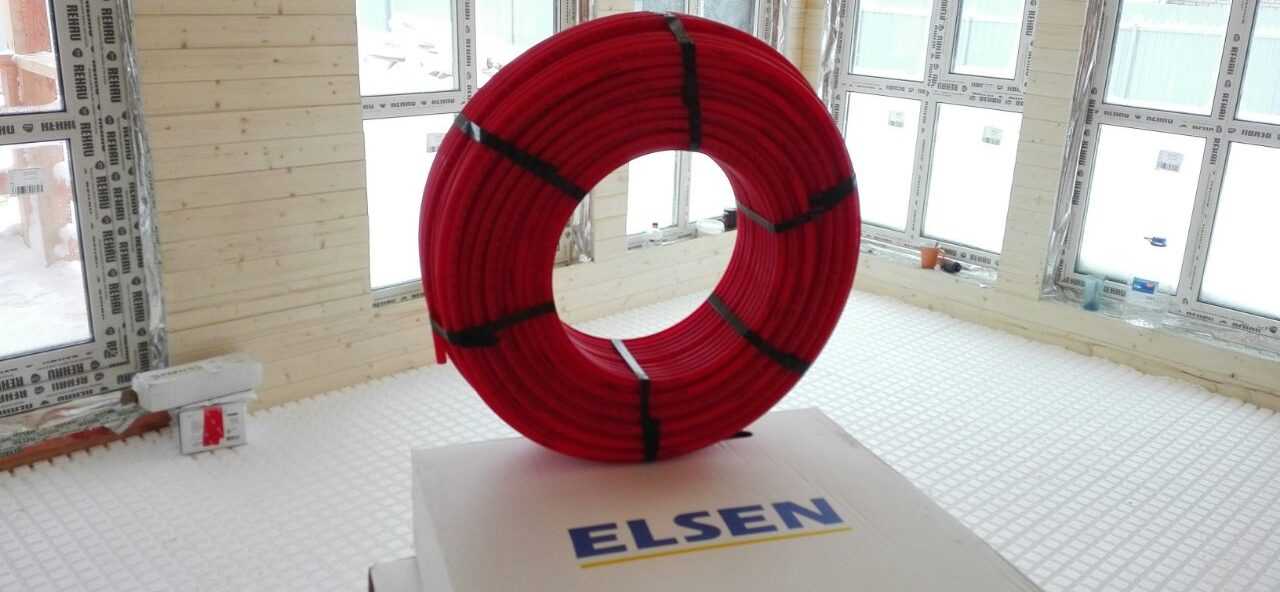

Труба для теплого пола из сшитого полиэтилена

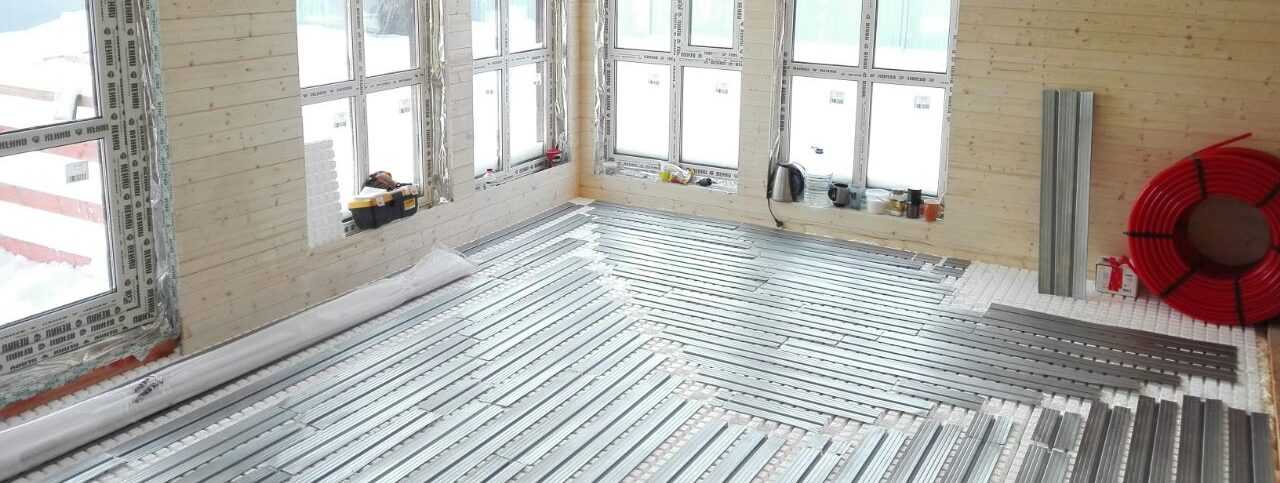

Затем в места, где пройдет труба теплого пола необходимо уложить теплораспределяющие пластины. Применение клея или другого крепежа не требуется, пластины плотно входят в пазы утеплителя и удерживаются там.

Укладка пластин под схему улитка

Это достаточно сложный процесс особенно, когда вы делаете это впервые.

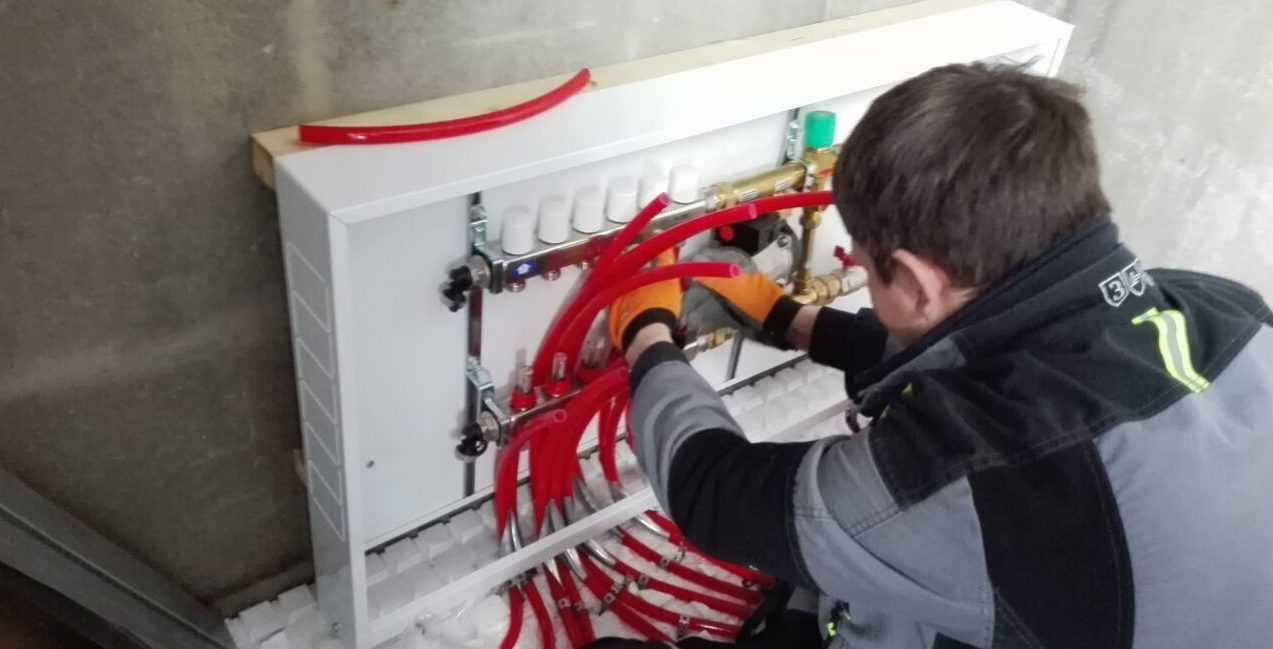

После укладки теплораспределительных пластин необходимо собрать коллектора, подключить к ним смесительные узлы и установить их на место постоянной дислокации.

Сборка распределительного коллектора

При размотке труб необходимо начинать и заканчивать её укладку в коллекторе и сразу соединять.

Для любого водяного теплого пола, при проектировании подключения узлов смешения к котлу, везде и на подающем и на обратном коллекторе необходимо устанавливать автоматические воздухоотводчики. Без таковых воздух из системы выгнать не получиться.

Коллектор с установленным на него узлом подмеса и насосом необходимо располагать таким образом, чтобы насос всегда прокачивал теплоноситель вверх, а не вниз, тогда легче будет избавиться от воздуха в системе. Из-за того, что в процессе работы насоса создаются пузырьки воздуха и они будут стремиться всплыть, а насос будет создавать обратный поток. Это создаст эффект бурления.

Требования, предъявляемые к древесине и материалам

Технологический процесс обустройства каждого элемента здания, предлагает разную последовательность и сочетания компонентов многослойной структуры.

Так для кровли свой набор слоев, для пола и стен свой. В данной статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.

Перед тем как выбрать материал пола следует определиться с видом фундамента.

В большинстве своем случаев каркасные дома возводят на свайных фундаментах или на фундаменте ленточного типа. Это связанно в первую очередь с тем, что дом получается не тяжелым до 16 тонн. А свайный фундамент самый дешевый, так как не требует применения специальной строительной техники. Поэтому мы примем, что у нас фундамент нашего дома имеет свайный вид.

При строительстве обычно применяют в качестве материала для пола хвойные породы древесины сосна и ель. Доски и брусья получаются достаточно прочные, легкие, надежные, а так же менее всего подвержены процессу гниения. И цена такого строительного материала незначительная. Но если вы хотите чтобы ваш дом простоял достаточно долгое время, следует использовать твердые породы, такие как дуб.

Брусья и доски получаются долговечнее намного прочнее, соответственно тяжелее. Дуб обязательно используют при возведении больших и тяжелых каркасных домов. Удовольствие это не из дешевых.

В основе всей конструкции лежат лаги, поэтому для их обустройства применяют брус с сечением 10х15 см или с сечением 15х20 см. Брус устанавливаем на ребро площадки сваи. Чем больше опор под лагами, тем меньшее сечение бруса можно применять, но специалисты не рекомендуют брус меньше 10х10 см.

 Не забываем, что между брусом и металлической сваей следует укладывать слой гидроизоляции.

Ввек высоких технологий не следует использовать толь или пергамент, а лучше всего довериться проверенным средствам гидроизолу, линокрому или рубероиду.

Для надежности изоляции укладывают двойной слой. Так же вместо бруса можно использовать доски шириной в пределах 15-25 см. и толщиной в пределах 5-6 см. Технология укладки такая же на ребро.

Для подшивки нижнего слоя (чернового), который будет удерживать утеплитель, можно использовать не обрезную доску, фанеру, ОСП плиты, плоский шифер. Ограничений нет, самое главное, чтобы материал был влагостойким и устойчив к перепадам температур.

Для подшивки верхнего слоя под ламинат, паркет, линолеум лучше всего использовать обрезную доску, которая позволяет прямо на нее устанавливать финишное отделочное покрытие. При этом толщина досок может быть в интервале от 25 до 35 мм.

Если вы предусматриваете выравнивание поверхности пола плитами фанеры, ОСП или другим материалом, то в качестве материала для чистового пола можно использовать не обрезную доску. А если вы не хотите все усложнять, то можно использовать шпунтовую доску, она и будет финишным напольным покрытием, но как вы понимаете это дорогое удовольствие.

Для обшивки перекрытий второго и более этажей, можно использовать любой материал, так как он несет больше декоративные функции, чем функциональные. А вот чистовые полы второго и последующих этажей монтируют, так же как и для первого этажа.

Для чердачных помещений черновой пол должен быть прочным, чтобы выдержал вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель), оставляют в открытом виде, поэтому вся нагрузка ложится на черновой пол чердака.

Для защиты всех деревянных конструкций используют обработку специальными средствами антисептиками и пенетрирующие составами. Но есть маленькие нюансы, лучше все обработать до монтажа каждый элемент по отдельности.

Антисептики применяют против гниения и имеют свойство выветриваться в течение 6-7 лет, потребуется дополнительная обработка. Пенетрирующими составами применяют против возгорания дерева, обрабатывают один раз и навсегда, но и цена намного выше, чем у антисептиков.

В качестве крепежа используют гвозди или саморезы. Предпочтительней использовать гвозди, потому что они гораздо лучше держат поперечную нагрузку.

При крепеже габаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Металлические уголки вбираем из нержавеющей стали и крепим их так же гвоздями или саморезами.

К соединению всех элементов, следует отнестись ответственно, ведь от этого будет зависеть скрип при ходьбе.

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

• Климатических нюансов местности;
• Геологической структуры района;
• Особенностей конструкции самого дома.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Создание чернового пола

Далее, когда собраны самые основные части полов в каркасном доме, требуется создать черновой пол. Для него можно купить доску необрезную, ОСП, фанеру и т. д. Ею зашиваются все лаги. Вот тут как раз и пригодятся опорные бруски, если в качестве материала для чернового пола используется ОСП

Важно помнить, что на этом этапе производятся работы, связанные с утеплением и гидроизоляцией

Шаг 1. Между лагами и перемычками требуется положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и т. д. Он укладывается так, чтобы до краев лаг оставалось свободное пространство – необходимы вентиляционные зазоры.

Укладка утеплителя

Шаг 2

На этом же этапе важно провести и все основные коммуникации. В противном случае сделать их будет впоследствии сложнее

Коммуникации также проводятся на этом этапе

Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и зафиксировать его. Он обеспечит защиту пирога от влаги, идущей снаружи дома, а также даст возможность излишкам влаги не задерживаться изнутри. Отдельные полотна пароизоляции укладываются обязательно с нахлестом друг на друга, а стыки фиксируются и соединяются между собой, чтобы обеспечить оптимальный уровень защиты.

Укладка пароизоляции

Шаг 4. После этого нужно положить плиты ОСП толщиной 3-3,5 см. Также можно положить и обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно оставляют 2 мм). Если его не предусмотреть, то пол со временем может деформироваться.

Монтаж плит ОСП

Шаг 5. После этого этапа можно оформлять чистовые полы.

Утепление пола каркасного дома: выбор материалов и порядок монтажа

Рисунок 4. Утепление пола каркасного дома Через неутепленные нижние перекрытия здания теряется до 20-30 % тепла, уменьшается эффективность и экономичность обогрева дома. Особенно это касается свайно-винтового фундамента, где под домом остается свободное пространство, в котором свободно циркулирует холодный воздух.

Утепление пола в каркасном доме на сваях делают при сборке «пирога» цокольного перекрытия. Для этого применяют разную теплоизоляцию: минеральную вату, эковату, пенополистирол, пенопласт, древесно-стружечные плиты, керамзит.

Рулонная теплоизоляция

Рисунок 5. Базальтовая минвата Чаще всего для утепления пола в каркасном доме на сваях применяют волокнистую минвату – базальтовую, шлаковую, стекловату. Это доступный, удобный в обработке утеплитель с низким коэффициентом теплопроводности. Плюсы минваты:

высокие теплоизоляционные свойства;

• экологичность и нетоксичность;
• простота обработки;
• пожарная безопасность;
• легкий вес;
• невысокая стоимость.

Для качественной теплоизоляции домов в Санкт-Петербурге или Ленинградской области достаточно слоя 150-200 мм. Недостаток утеплителя – высокая гигроскопичность, его обязательно защищают от попадания воды и пара.

Жесткие штучные утеплители

Рисунок 6. Пенополистирол Пеноплекс Из них чаще всего используют пенопласт или экструдированный пенополистирол (ЭППС). Достоинства материалов:

• рекордно низкий коэфициент теплопроводности;
• очень легкий вес;
• влагонепроницаемость.

Плиты утеплителя практически не создают нагрузку на перекрытия, поэтому для чернового настила можно использовать недорогие материалы. При этом, такая теплоизоляция сложнее в монтаже, она требует тщательной заделки щелей и стыков. Пенопласт – самый дешевый и доступный утеплитель. Но он достаточно хрупкий, горючий, разрушается при контакте с водой. ЭППС более практичен, но он достаточно дорогой.

Насыпные утеплители

Засыпная теплоизоляция достаточно популярна при утеплении пола каркасного дома. Здесь используют керамзит, опилки, шлак, перлит. Плюс сыпучих утеплителей:

• равномерное заполнения всех щелей между балками;
• простота выравнивания слоя;
• возможность регулирования толщины утеплителя;
• невысокая цена.

Также готовый настил выдерживает высокую нагрузку. Насыпные заполнители насыпают на перекрытие нижнего этажа при укладке чернового настила на лаги. При этом используют бруски сечением 50х50 мм или плиты OSB толщиной 15-20 мм.

В качестве альтернативы керамзиту или опилкам применяют эковату. Она безопасна и экологична. Имеет легкий вес и создает минимальную нагрузку. Минус – высокая цена.

Заключение

• При выборе схемы отопления в каркасном доме – напольное будет в приоритете
• Для укладки труб сухого теплого пола вам необходимо подготовить поверхность и уложить специальные маты с термораспределительными пластинами
• Закрывать уложенный пирог теплого пола следует листами ГВЛ в два слоя или специальными гипсовыми листами для пола Knauf
• Поверх укладываем напольное покрытие, то, которое не подвержено рассыханию (паркет, половая доска…)
• Если вы еще не построили дом, а только изучаете варианты советую рассмотреть конструкцию фундамента УШП — утепленная шведская плита. И первый этаж у вас уже будет с системой ТП.

Надеюсь, статья была полезна для вас, и вы в ней нашли полезную для себя информацию, а также увидели моменты на что нужно обратить внимание при устройстве водяных теплых полов каркасном доме без стяжки. Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!
