Водоотведение на участке своими руками проектирование, этапы монтажа и ошибки

Из подручных средств

Если для вас более приемлемый первый вариант, вам удастся сэкономить определенную сумму средств. При этом соорудить хорошую ДС вы сможете из многих материалов, даже из покрышек .

Сооружение ДС можно условно поделить на несколько этапов:

Выкапывание траншеи по всему периметру дома. Ее ширина должна составлять примерно полметра, а саму траншею лучше расположить на расстоянии 2-5 метров от фундамента . Глубина траншеи должна быть на одном уровне с фундаментной подошвой.
Определение самой низкой и высокой точек участка.
Расчет угла уклона дренажной системы

На участке с уклоном этому этапу стоит уделить особое внимание.
Определение места, в которое будет отведена вода. Функцию такого места может выполнить ближайший водоем либо общая система дренажа (если она имеется).

После успешного выполнения всех этих процедур вам придется выбрать вариант конструкции дрены, подходящий именно для вашего участка.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

охват всех точек накопления воды;
расчет уклона дренажных траншей;
обеспечение защиты системы от засорения;
мероприятия по предотвращению появления новых заболоченных мест;
расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
пластовые (в грунте под зданием);
кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Какие трубы выбрать для дренажа

Подавляющее большинство труб, применяемых при монтаже дренажной системы на участке, имеют стандартные размеры и отличаются только материалом изготовления. Самое широкое распространение получили следующие материалы:

асбестоцемент;
полиэтилен низкого давления (ПНД);
поливинилхлорид (ПВХ).

Асбестоцементные трубы отличаются доступной стоимостью, имеют неплохие физико-технические и эксплуатационные характеристики и продолжительный срок службы. Некоторые ограничения на применение этого вида труб накладывает содержание асбеста, который может вызвать заболевания дыхательных путей.

ПВХ трубы удачно сочетают в себе цену и эксплуатационные характеристики. Они удобны в монтаже и имеют достаточно продолжительный срок службы. Из недостатков можно отметить отсутствие перфорации.

ПНД трубы мало чем отличаются от ПВХ аналогов, однако стоят дороже. Незначительная разница в цене обусловлена наличием готовой перфорации, так что к укладке можно приступать без их дополнительной обработки.

Некоторые виды труб имеют дополнительную наружную обмотку, выполняющую функции фильтра, предупреждающего засорение дренажа.

Сэкономить некоторые средства при монтаже дренажной системы можно, своими руками проделав дренажные отверстия в поливинилхлоридных трубах и обмотав их геотканью. Диаметр дренажной трубы обусловлен интенсивностью просачивания подземных вод и может колебаться в пределах от 50 до 80мм.

Ценные советы и рекомендации

Если выполнять перечисленные ниже правила, проблем с функционированием дренажной системы будет намного меньше.

Дренажные трубы монтируют вдоль нижней границы основания фундамента. Допустимый шаг вверх/вниз – от 0,3 м до 0,5 м. Если вы опустите дрены ниже, грунтовые и дождевые воды будут планомерно вымывать грунт из-под фундамента, что чревато оседанием здания.
Если нет возможности защитить фундамент геомембраной, придется сооружать глиняный замок.
Уровень скопления дренажных вод (зона дрен) должен быть ниже уровня чистового пола в цокольном этаже или погребе.
Обратная засыпка речным песком более эффективна, чем засыпка «родным» грунтом.

Учитывая динамичность движения грунтовых вод, при монтаже трубопровода обязательно фиксируйте геотекстиль. Он должен плотно, без зазоров, прикрывать фильтрующий «рулет».

Правильно оборудованная дренажная система служит 20-30 лет, поэтому по окончании монтажа можно приступить к выбору способа благоустройства придомовой территории. Один из популярных вариантов – цветник

Для более эффективного отвода лишней влаги наряду с пристенным дренажом устанавливают систему водостоков и ливневку – подземную или наружную.

Системы водоотведения.

Система водоотведения, называемая еще канализационной системой, включает следующие основные элементы: внутренние водоотводящие системы в жилых зданиях или производственных помещениях; внутриквартальные или внутриплощадочные водоотводящие сети; внешние (внеплощадочные) водоотводящие сети; регулирующие резервуары; насосные станции и напорные трубопроводы; очистные сооружения; выпуски очищенных сточных вод в водные объекты; аварийные выпуски сточных вод в водные объекты. Водоотводящие системы подразделяются на общесплавные, раздельные и комбинированные. В свою очередь раздельные системы подразделяются на полные раздельные, неполные раздельные и полу раздельные.

Общесплавная система водоотведения имеет одну водоотводящую сеть, предназначенную для отвода сбросных вод всех категорий: хозяйственно- бытовых, производственных и дождевых (рис. 3.6). По длине главного коллектора общесплавной системы могут устраиваться ливневыпуски для непосредственного сброса в реку части стока, пропускаемого по системе водоотведения. Это делается с целью уменьшения размеров и количества коллекторов в концевой части системы и соответствующего ее удешевления.

Рис. 3.6. Общесплавная схема водоотведения:

РНС — районная насосная станция; ГНС — главная насосная станция; ОС — очистные сооружения; ПП — промышленное предприятие

1 — граница города; 2 — наружная (внешняя) водоотводящая сеть трубопроводов; 3 — ливневыпуски; 4 — дюкер; 5 — напорные трубопроводы; 6 — выпуск очищенных сточных вод; 7 — линии водоразделов

Ливневыпуски устраиваются таким образом, чтобы исключить возможность переполнения главного коллектора во время сильного дождя. Конструкция и размещение ливневыпусков обеспечивают включение их в работу, т.е. сброс вод в реку, не ранее, чем через 30 минут после начала интенсивного ливня. За это время наиболее загрязненная часть поверхностного стока с городской территории по общесплавному коллектору поступает на городские очистные сооружения, а менее загрязненная часть при наполнении главного коллектора начнет поступать непосредственно в реку. Понятно, что выпуск неочищенных сточных вод в реку связан с ее возможным загрязнением. Поэтому размеры выходных отверстий ливневыпусков и соответственно расход сбрасываемых через них неочищенных вод определяются исходя из ассимилирующей способности водотока. Применение общесплавной системы водоотведения целесообразно при наличии в городе полноводной реки.

Полная раздельная система водоотведения имеет два или больше коллекторов, предназначенных для отдельного отвода сточных вод определенной категории (рис. 3.7).

Рис. 3.7. Полная раздельная система водоотведения:

а — без очистки поверхностного стока; б и в — с очисткой поверхностного стока соответственно на локальных и централизованных очистных сооружениях;

ОСБПВ — очистные сооружения бытовых и производственных вод; ОСПП — очистные сооружения промышленного предприятия; ЛОСПС — локальные очистные сооружения поверхностного стока; ЦОСПС — централизованные очистные сооружения поверхностного стока; НС — насосная станция;

1 — бытовая сеть; 2 — ливневая сеть; 3 — граница города; Ч — производственная сеть; 5 — граница промышленного предприятия; 6 — возврат воды на производство после очистки; 7 — подача воды для доочистки на очистные сооружения города; 8 — подача очищенных вод на промышленное предприятие; 9 — напорные трубопроводы; 10 — выпуск очищенных производственных сточных вод в водоем; 11 — разделительные камеры; 12 — регулирующий оезеовуао

Устройство выгребной ямы

Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.

Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.

Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец

Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.

Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 — 40 сантиметров.

Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.

Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.

Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.

Контурный дренаж фундамента

Для отвода воды от уже построенного фундамента используют пристенный и кольцевой дренажи. Принцип работы у них одинаковый. Отличие в том, что пристенную систему делают вплотную к фундаменту, а кольцевую – на расстоянии, обычно 1,5-2 метра.

Пристенный дренаж устраивают в нефильтрующем грунте (глины, суглинки). Собирает поверхностные талые воды, которые просачиваются в основном вдоль стены, а не через водоупорный грунт.

Кольцевая система подходит для песчаных фильтрующих грунтов. Понижает уровень грунтовых вод.

Типы дренажа фундамента по глубине закладки труб:

Совершенный . Дренажные трубы укладывают на водоупорный слой грунта. Используют в том случае, если этот слой находится неглубоко.
Несовершенный . Трубы укладывают выше водоупорного слоя, если он залегает глубоко.

Элементы пристенного и кольцевого дренажа фундамента:

Дренажные траншеи.
Отводящие трубы.
Фильтрующая обсыпка, щебень или гравий.
Фильтрующая ткань (геотекстиль).
Гидроизоляция цоколя.
Смотровые колодцы.

Расскажем, как устроены и для чего нужны эти элементы.

Дренажные траншеи

В РМД прописано, что «в слабых грунтах с недостаточной несущей способностью дренажная труба должна быть уложена на искусственное основание». Таким основанием служит песчаная подушка. Мы используем для этого речной песок крупности 1,5-2 мм. Толщина песчаной подсыпки 50 см.

Трубы для дренажа

Обычно используются гофрированные трубы из полиэтилена низкого давления (ПНД). Стандартный диаметр трубы – 110 мм. В трубах сделаны отверстия, через которые поступает вода. «Размеры водоприемных отверстий должны подбираться с учетом гранулометрического состава осушаемого грунта» (РМД, 10.9)

Стандартная труба из полиэтилена

Также используются трубы в геотекстильном фильтре. Они предназначены для песчаных и суглинистых грунтов. Эти грунты легко размываются водой, могут намываться в трубы и засорять их. Фильтр задерживает грязь.

Трубы в геотекстиле

Щебень для дренажа

Щебень нужен для фильтрации грунтовых вод, чтобы отверстия трубы не засорялись. Фильтрующая способность щебня зависит от его фракции – размера одного зерна. Оптимальной считается фракция 20-40 мм. Мы используем именно такой щебень.

Геотекстиль

Геотекстиль предохраняет щебенчатую обсыпку от размывания, а также удерживает грунт от проседания. Как сказано в РМД, «геотекстильный фильтр должен пропускать воду и отсеивать грунт, излишне не деформироваться и не ограничивать доступ влаги в дренажную конструкцию, обладать био- и химической стойкостью» (РМД, 10.2).

Основные характеристики геотекстиля:

Технология изготовления . Из одной бесконечной нити (мононити) или из штапеля (отдельных нитей 5-10 см).
Материал . Геотекстиль может быть иглопробивной, термоскрепленный или гидроскрепленный.
Плотность . Для дренажных систем используется геотекстиль плотностью 200 г/м³
Коэффициент фильтрации . Измеряется в метрах в сутки.

РМД рекомендует использовать иглопробивной геотекстиль из мононити. Такая геоткань применяется и нашей компанией.

Гидроизоляция цоколя

Для защиты цоколя от влаги используются гидроизоляционные мембраны. Они укладываются внахлест 10 см и соединятся с помощью самоклеящейся битумно-полимерной ленты. Крепление осуществляется с помощью пластиковых дюбель-гвоздей с шагом 20-25 см.

Смотровые колодцы

Нужны для контроля работы системы и для прочистки. Колодец состоит из донной части, вертикальной части и крышки. Патрубки либо сделаны на заводе, либо врезаются при установке. Колодцы устанавливают по трассе дренажа через каждые 40-50 м. Обязательно ставить колодцы на поворотах трассы, а также при перепадах уровней.

Накопительный колодец

Служит для сбора воды и отвода ее в канаву. Устанавливается в самой нижней точки системы. В колодце размещают поплавковый насос, который выбрасывает воду в канаву.

Устройство дренажа фундамента:

Выкапывают дренажные траншеи по периметру дома.
В траншеях делают песчаную подсыпку. Песок разравнивают.
На дно дренажных канав укладывают геотекстиль.
В геотекстиль насыпают гранитный щебень слоем 10 см.
На щебень укладывают трубы. Минимальный уклон труб 2 мм на метр в глинистом грунте, 3 мм на метр в песчаном грунте.
На углах трассы ставят смотровые колодцы, в самой нижней точке участка – водоотводный колодец. Трубы соединяют с колодцами.
Засыпают трубы сверху щебнем.
Заворачивают края геоткани, так, чтобы они лежали внахлест и полностью закрывали трубы и щебень
Засыпают траншеи песком.

Нельзя объединять дренажную систему с ливневой канализацией. Это приведет к тому, что ливневые и талые воды размоют песок и щебень. Рекомендуется делать дренаж и ливневку параллельно, в одной траншее.

Зачем нужен дренаж на участке

Каковы функции дренажа? Задачи системы следующие:

1. Сбор талых вод.

2. Отвод дождевых осадков.

3. Удаление грунтовых вод за границы территории.

Комплексно осушать грунт, прокладывая глубинный и поверхностный дренаж одновременно, целесообразно не всегда. Глубокие водоотводящие системы требуются только болотистому грунту и тем землям, где высок уровень грунтовых вод. Линейный водоотвод не будет лишним нигде. Сезонные затопления характерны для любых климатических зон. К тому же и качество почвы у нас, в основном, оставляет желать лучшего. Глинистые грунты имеют плохую проницаемость, что также провоцирует образование луж.

Линейный водоотвод предотвратить появление луж

Заливные территории – это смерть не только для растений, но и для деревянных построек, и декоративных сооружений. В лучшем случае их придется серьезно ремонтировать. В худшем – сносить и устанавливать новые. Обе ситуации финансово затратны, а если учесть, что без устройства дренажа на участке появляется перспектива заниматься глобальными реконструкциями регулярно, то есть смысл задуматься о профилактике водозастоя.

Система глубинного дренажа участка

Выбор источника воды

Характеристики летнего водопровода, его пропускная способность, длина, другие эксплуатационные характеристики зависят от сети, которой будет осуществляться подключение.

Три вида источника воды на загородном участке:

Централизованная (организованная) сеть. Является самым предпочтительным вариантом.
Колодец или скважина. Требуют дополнительных затрат (иногда немалых).
Естественный водоем. Наименее предпочтительный вариант, так как чаще всего располагается на удалении от участка, не является собственностью владельца дачи. Может запрещено пользоваться водоемом.

В качестве дополнительных источников обычно используют накопительные емкости дождевой воды: бочки или прочие резервуары.

Подъем участка

Если даже глубокий дренаж не помог полностью избавиться от негативных проявлений УГВ, придется заняться планировкой и отсыпкой участка с высоким уровнем грунтовых вод.

Этот метод затратен, но обеспечивает реальный и длительный эффект. Независимо от высоты поднятия участка, план работ примерно одинаков.

Планировка территории. Составляют подробный план участка с обозначением уровня высот, расположения поверхностного водоносного пласта, толщины плодородного слоя. Это поможет определить, где, сколько и чем именно подсыпать. Если геология местности сложная (с высоким УГВ сочетается заболоченность, имеется глинистая прослойка или пустоты), планировку лучше доверить специалисту.
Снос старых построек (если таковые присутствуют).
Расчистка участка. Его освобождают от растительности, мусора, корчуют корни.
Закладка дренажной системы (если ее еще нет). Одна лишь отсыпка не решит проблему лишней влаги. Ее все равно необходимо отводить закрытым или открытым способом, которые описаны ранее.
Отсыпка участка. Вокруг территории закладывают невысокий ленточный фундамент, чтобы подсыпанный материал не был смыт дождями. После того как бетон застынет, осуществляют послойную отсыпку материалов (по 10-15 см). Каждый пласт уплотняют с помощью вибротрамбовки. После укладки всех нижних слоев выдерживают пару недель для естественной усадки на 2-3 см, лишь потом наступает очередь плодородного грунта. Чтобы пласты не перемешивались, их разделяют геотекстилем.

Виды ливневых канализаций

Каждый участок уникален. При разработке ливневой канализации необходимо учитывать особенности грунта, уклон и тип отмостки.

Необходимо найти или создать приемник для воды. Это может быть естественный склон за пределами участка, объединение с уличной сливной системой, либо потребуется установка колодца.

Особенности участка, отмостки и количества осадков определяют выбор.

Преимущества скрытой (или подземной) ливневой канализации:

незаметна на участке;
работает в любое время года;
совмещается с общей сливной системой.

Недостатки:

дорогой монтаж;
объемные земельные работы;
трудно устранять засоры и ремонтировать.

Отличие ливневки от дренажной системы – наличие выхода на поверхность, поступление воды в трубы осуществляется через дождеприемники. Сам трубопровод изолированный, а не перфорированный как у дренажа.

Бывает ливневка промерзающая и непромерзающая. Первая углубляется на 20-30 см, не преодолевая уровень промерзания грунта. Зимой, после настроения холодов, такая система покрывается льдом, и вода через нее не проходит.

В северных регионах такой вариант почти не используется, здесь актуален второй тип: ливневка размещается на глубине ниже уровня промерзания грунта (около 1,5-2 метров) и функционирует весь год.

Преимущества открытой (или надземной) ливневой канализации:

простой монтаж;
легко чистить и ремонтировать;
можно декоративно оформить;
используют для полива садовых насаждений.

Недостатки: промерзает зимой.

Такой вариант больше подходит для средней полосы России, где дожди не столь обильны и таяние снега происходит постепенно. Из надземной ливневки можно создать целую систему для сбора воды по всему участку.

Как это работает: открытые участки ливневой канализации собирают воду и проводят ее в подземную часть системы, оттуда осадки попадают в сливной колодец или за пределы участка.

Выбор ливневой канализации зависит от:

характеристик участка,
глубины прохождения подземных вод,
размещения остальных коммуникаций.

Она должна быть расположена оптимально для сбора осадков и без угрозы повредить остальные системы здания.

Разновидности дождеприемников

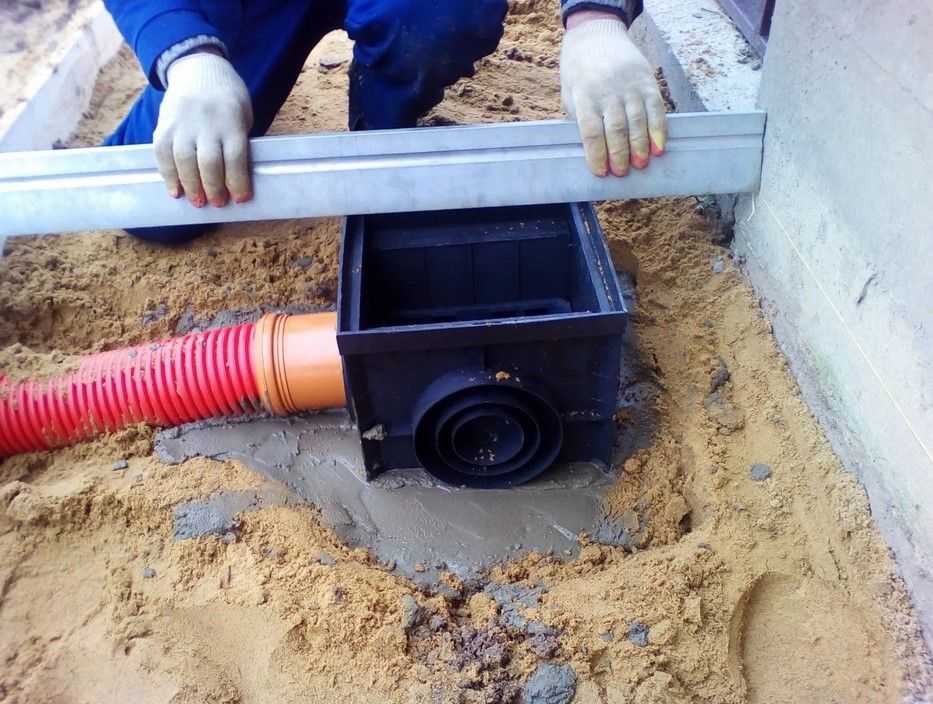

Дождеприемник представляет собой овальную или квадратную конструкцию. Составные части:

Решетка. Через нее внутрь затекает вода и фильтруется мусор. Они также защищают человека от попадания в сливную яму.
Приемный водоотводный лоток. Сюда поступает вода и отправляется дальше по трубе.
Фильтр. Присутствует не во всех конструкциях. Его задача: очистить воду от мелкого мусора.
Устанавливают его выше лотка, чтобы жидкость в очищенном виде продолжала путь, а сам фильтр легко было почистить (делать это надо регулярно, чтобы слив проходил без задержек, и не появился неприятный запах).

Типы дождеприемников:

Бетонные. В частном строительстве это облегченная конструкция (в отличие от подобных ему магистральных или дорожных дождеприемников), подходит для оборудования отмостки при обильных дождях. Поток из водостока выходит мощный, они выдерживают такую нагрузку. Толщина стенки до 2 см, размеры 40*40. Из плюсов: они долго служат, устойчивы к смене сезонов. Минус: сложный монтаж.
Чугунные. Для домов используют модели ДМ – компактные, прямоугольные, весом до 80 кг. Преимущества: хорошо пропускают воду, высокопрочные, долгий срок службы, не покрываются коррозией, недорогие. Недостатки: тяжелые, их часто воруют.
Пластиковые. Самый оптимальный вариант, изготавливается из полипропилена. Плюсы: морозостойкие, не реагируют на химию, простые в уходе. Минусы: может не выдержать давления и лопнуть, поэтому надо выбирать класс на один выше, чем кажется достаточным. Для низкой нагрузки класс А (до 1,5 тонн), для средней и большой класс В (до 12,5 тонн).

Монтировать пластиковый вариант намного проще.

Если готовые варианты покажутся дорогими, можно создать конструкцию самостоятельно из кирпичей. Стенки внутри него нужно отштукатурить водостойким составом и подключить к трубе.

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Полезные рекомендации по обустройству

Если есть необходимость сделать поворот трубы на 90 градусов, лучше организовать два отвода по 45. Это уменьшит резкость поворота и создаст минимальное сопротивление в сети.

Если все-таки получается поворот на 90 градусов и более, на стыке устанавливается смотровой колодец. Он сглаживает угол поворота и предотвращает засор

Нельзя организовывать водоотведение с крыши на отмостку. Это приведет к переувлажнению грунта вокруг здания и потере его несущей способности.

Систему поверхностного отвода воды и дренаж фундамента объединять не стоит. Их совместная работа опасна попаданием дождевой воды в дренаж и подтоплением фундамента.

Не забудьте добавить в систему краны, которые предотвратят перенаправление потоков при аварийных ситуациях или во время ремонта.

Правила монтажа

Чтобы правильно смонтировать ливневую канализацию, важно придерживаться таких правил:

Тип лотков подбирается в соответствии с предполагаемым объемом стоков на участке. При этом к полученному результату нужно прибавить еще 25%.
Материал изготовления должен соответствовать предполагаемой нагрузке. К примеру, нет смысла тратить средства на приобретение чугунных желобов для домашней ливневки, либо монтировать пластиковые желоба на автостраде.
Коммуникацию нужно заглубить ниже уровня промерзания грунта (40-60 см).
Под коллектор нужно обязательно стелить подушку из слоя щебня и песка. На чистый грунт желоба не укладывают.
При монтаже ливневки обязательно делают уклон, равный 10 мм на каждый погонный метр коллектора. Это обеспечит достаточную силу свободного течения стоков.
В обязательном порядке монтируют в коллектор пескоуловители. Они предотвращают засоры и заиливание желобов.
Верхние решетки надежно фиксируют винтовыми замками. В противном случае не исключено воровство, а затем и засор ливневой канализации.

Дренаж на дачном участке: самый простой способ своими руками, схемы и дизайн ландшафта

Проблема с перенасыщением почвы влагой, часто зависит от региона. Если вы столкнулись с данной проблемой, вы сможете ее решить, путем устройства дренажа. В этой статье мы подробно, на примерах, рассмотрим все аспекты данного вопроса.

В период таяния снега или в сезон дождей грунт всегда насыщается влагой, и если участок расположен в низкой части рельефа, к нему будет стекать вода ещё и с соседних территорий. При этом обычно повышается и уровень вод в подземном горизонте, поэтому проблема в результате может образоваться немаленькая. Городские жители с такими ситуациями обычно не сталкиваются, но если в их владении имеются заветные загородные сотки: шесть или чуть больше – кому как повезло, такой вопрос, как дренаж на дачном участке, вполне может стать актуальным. Как можно разрешить его наиболее оптимально, вы узнаете из предложенного здесь материала.

Полезные рекомендации по обустройству

Законодательная база для разработки Схем ВиВ

Постановление Правительства Российской Федерации от 5 сентября 2013 г. N 782 г. Москва «О схемах водоснабжения и водоотведения» Порядок разработки и утверждения схем водоснабжения и водоотведения.
Федеральный закон от 07 декабря 2011 года № 416-ФЗ «О водоснабжении и водоотведении»;
Градостроительный кодекс РФ;
Федеральный закон от 06 октября 2003 года № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации»;
Федеральный закон от 27 июля 2010 года № 190-ФЗ «О теплоснабжении»;
Федеральный закон от 30.12.2004 № 210-ФЗ «Об основах регулирования тарифов организаций коммунального комплекса»;
Постановление Правительства Российской Федерации от 14.06.2013 № 502 «Об утверждении требований к программам комплексного развития систем коммунальной инфраструктуры поселений, городских округов»;
Приказ Министерства регионального развития Российской Федерации от 10 октября 2007 №99 «Об утверждении Методических рекомендаций по разработке инвестиционных программ организаций коммунального комплекса»;
Приказ Министерства регионального развития Российской Федерации от 06 мая 2011 года № 204 «О разработке программ комплексного развития систем коммунальной инфраструктуры муниципальных образований».

Особенности ухода

Уход за поверхностным дренажом на участке в сравнении с закрытыми конструкциями покажется легкой забавой. С глубинными системами все сложнее. Здесь придется следить не только за проходимостью труб, но и за чистотой колодцев. Последние часто засоряются листьями и прочим мусором. Обнаружив в резервуаре осадок, его нужно будет извлекать с использованием пескоуловителя или размывать водой и откачивать помпой.

Раз в пятилетку устройству дренажа на участке необходимо выполнять полноценную профилактическую промывку водоотводных труб. Для качественного выполнения процедуры лучше приглашать специалистов.

Промывка дренажной системы

При наличии оборудования можно попробовать промыть дренаж самостоятельно. Для этого установите в колодец дренажный насос, который будет удалять из него прибывающую воду, после чего подайте в трубы ее поток под высоким давлением.
