Нормативы должен знать каждый: параметры теплоносителя системы отопления многоквартирного дома

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

  • Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
  • Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
  • Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

  1. Присоедините насосный шланг к сливному патрубку.
  2. Откройте специальный вентиль на патрубке.
  3. Откройте краны Маевского.
  4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

  1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
  2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
  3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Принцип работы регуляторов отопления

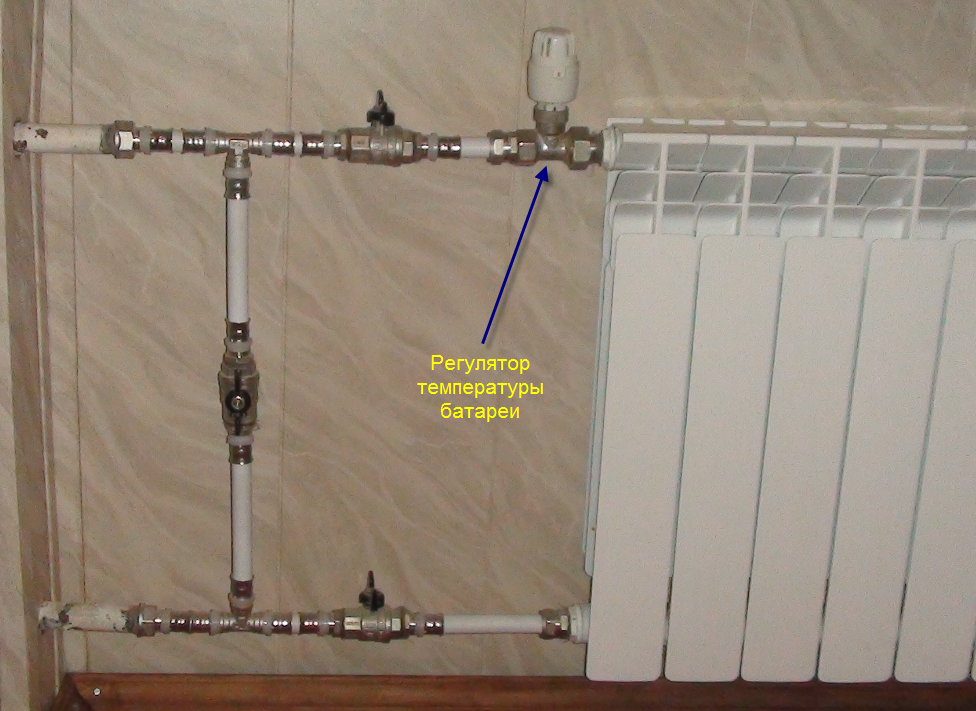

Регулятор температуры теплоносителя, циркулирующего в отопительной системе — это прибор, с помощью которого обеспечивается автоматический контроль и корректировка температурных параметров воды.

Состоит данное устройство, изображенное на фото, из следующих элементов:

  • вычислительный и коммутирующий узел;
  • рабочий механизм на трубе подачи горячего теплоносителя;
  • исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
  • повысительный насос на участке подачи;
  • не всегда повысительный насос на отрезке «холодного перепуска»;
  • датчик на линии подачи теплоносителя;
  • клапаны и запорная арматура;
  • датчик на обратке;
  • датчик температуры наружного воздуха;
  • несколько датчиков температуры помещения.

Теперь необходимо разобраться, как происходит регулирование температуры теплоносителя и как функционирует регулятор.

На выходе из отопительной системы (обратке) температура теплоносителя зависит от объема воды, прошедшей через нее, поскольку нагрузка является относительно постоянной величиной. Прикрывая подачу жидкости, регулятор тем самым увеличивает разность между линией подачи и обраткой до требуемого значения (на данных трубопроводах устанавливают датчики).

Когда наоборот необходимо увеличить поток теплоносителя, тогда в систему теплоснабжения врезают повысительный насос, которым тоже управляет регулятор. С целью понижения температуры водяного входящего потока применяют холодный перепуск», который означает, что часть носителя тепла, уже проциркулировавшего по системе, вновь направляют на вход.

В результате регулятор, перераспределяя потоки теплоносителя в зависимости от данных, зафиксированных датчиком, обеспечивает соблюдение температурного графика отопительной системы.

Нередко такой регулятор комбинируют с регулятором горячего водоснабжения с помощью одного вычислительного узла. Прибор, регулирующий ГВС, проще в управлении и в части исполнительных механизмов. При помощи датчика на линии горячего водоснабжения выполняется регулировка прохода воды через бойлер и в итоге она стабильно имеет стандартные 50 градусов (прочитайте: «Отопление через водонагреватель «).

Нормы температуры

  • ДБН (В. 2.5-39 Тепловые сети);
  • СНиП 2.04.05 «Отопление вентиляция и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его паспортным данным.

Для индивидуального отопления решать, какая должна быть температура теплоносителя, следует с учетом таких факторов:

  1. 1 Начало и завершение отопительного сезона по среднесуточной температуре на улице +8 °C на протяжении 3 суток;
  2. 2 Средняя температура внутри отапливаемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для промышленных зданий 16 °C ;
  3. 3 Средняя расчетная температура должна соответствовать требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

Согласно СНиП 2.04.05 «Отопление вентиляция и кондиционирование» (пункт 3.20) предельные показатели теплоносителя такие:

  1. 1 Для больницы – 85 °С (исключая психиатрические и наркоотделения, а также помещения административного или бытового назначения);
  2. 2 Для жилых, общественных, а также бытовых сооружений (не считая залы для спорта, торговли, зрителей и пассажиров) – 90 °С;
  3. 3 Для зрительных залов, ресторанов и помещений для производства категории А и Б – 105 °С;
  4. 4 Для предприятий общепита (исключая рестораны) – это 115 °С;
  5. 5 Для помещений производства (категория В, Г и Д), где выделяется горючая пыль и аэрозоли – 130 °С;
  6. 6 Для лестничных клеток, вестибюлей, переходов для пешеходов, техпомещений, жилых зданий, помещений производства без наличия загорающейся пыли и аэрозолей – 150 °С.

В зависимости от внешних факторов, температура воды в системе отопления может быть от 30 до 90 °С. При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие. По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  • При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
  • При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
  • При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

Антифриз в качестве теплоносителя

Более высокими характеристиками для эффективной работы отопительной системы обладает такой тип теплоносителя, как антифриз. Заливая антифриз в контур отопительной системы, можно свести риск замерзания отопительной системы в холодное время года до минимума. Антифриз рассчитан на более низкие температуры, чем вода, и они не способны изменить его физического состояния. Антифриз выделяется многими преимуществами, так как он не вызывает отложений накипи и не способствует коррозийному износу внутренней области элементов системы отопления.

Даже если антифриз и затвердеет при очень низких температурах, он не будет расширяться подобно воде, а это не повлечет никаких поломок компонентов отопительной системы. В случае замерзания антифриз превратится в гелеобразный состав, а объем сохранится прежний. Если после замерзания температура теплоносителя в системе отопления повысится, он из гелеобразного состояния перейдет в жидкое, а это не вызовет никаких негативных последствий для отопительного контура.

Многие производители добавляют в антифриз различные присадки, которые способны увеличить эксплуатационный срок отопительной системы.

Такие присадки способствуют удалению из элементов отопительной системы различных отложений и накипи, а также устраняют очаги коррозии. Выбирая антифриз, нужно помнить, что такой теплоноситель не является универсальным. Присадки, которые в нем содержаться, подойдут только для определенных материалов.

Существующие теплоносители для систем отопления-антифризы можно разделить на две категории исходя из температуры их замерзания. Одни рассчитаны на температуру до – 6 градусов, а другие до -35 градусов.

Свойства различных видов антифризов

Состав такого теплоносителя, как антифриз рассчитан на полных пять лет эксплуатации, или на 10 сезонов отопления. Расчет теплоносителя в системе отопления должен быть точным.

Существуют у антифриза и свои недостатки:

  • Теплоемкость антифриза на 15% ниже, чем у воды, а значит, они будут медленнее отдавать тепло;
  • У них довольно высокая вязкость, а это значит, что в систему нужно будет монтировать достаточно мощный циркуляционный насос.
  • При нагреве антифриз увеличивается в объеме больше чем вода, значит, отопительная система должна включать расширительный бак закрытого типа, а радиаторы должны обладать большей емкостью, чем те, которые используются для организации отопительной системы, в которой теплоносителем является вода.
  • Скорость теплоносителя в системе отопления – то есть, текучесть антифриза, на 50% больше чем у воды, значит, все соединительные разъемы отопительной системы необходимо очень тщательно герметизировать.
  • Антифриз, который включает в свой состав этиленгликоль, является для человека токсичным, поэтому его можно использовать только для котлов одноконтурного типа.

В случае использования в системе отопления такого типа теплоносителя, как антифриз, необходимо учитывать определенные условия:

  • Система должны быть дополнена циркуляционным насосом с мощными параметрами. Если циркуляция теплоносителя в системе отопления и контур отопления является большой протяженности, то циркуляционный насос должен быть наружной установки.
  • Объем расширительного бака должен быть не меньше, чем в два раза по сравнению с баком, который применяется для такого теплоносителя, как вода.
  • В отопительную систему необходимо монтировать объемные радиаторы и трубы с большим диаметром.
  • Запрещается использовать воздухоотводчики автоматического типа. Для отопительной системы, в которой теплоносителем является антифриз, можно использовать только краны ручного типа. Более популярным краном ручного типа является кран Маевского.
  • Если антифриз разбавлять, то только с дистиллированной водой. Талая, дождевая или колодезная вода никак не подойдут.
  • Перед тем, как будет производиться заправка системы отопления теплоносителем – антифризом, ее нужно хорошо промыть водой, не забывая и про котел. Производители антифризов рекомендуют менять их в системе отопления хотя бы раз в три года.
  • Если  котел холодный, то не рекомендуется задавать сразу высокие нормативы температуры теплоносителя системе отопления. Она должны подниматься постепенным образом, теплоносителю необходимо некоторое время на обогрев.

Если зимой двухконтурный котел, работающий на антифризе, будет отключен на долгий период, то необходимо из контура горячего водоснабжения слить воду. В случае замерзания вода может расшириться и нанести ущерб трубам или другим элементам отопительной системы.

Какие могут быть последствия заужение диаметра трубы отопления

Заужение диаметра трубы крайне нежелательно. Когда происходит разводка по дому, рекомендовано использовать одинаковый типоразмер – увеличить или уменьшить его не стоит. Возможным исключением будет только большая длина циркуляционного контура. Но и в этом случае нужно быть внимательным.

Но в этой же ситуации получается, что жильцы, которые произвели такую замену труб, на автоматике «украли» у своих соседей по данному стояку примерно 40% тепла и воды, проходящие по трубам. Потому стоит понимать, что толщина труб, самовольно заменяемая в тепловой системе – не вопрос частного решения, делать этого нельзя. Если стальные трубы меняются на пластиковые, расширять отверстия в перекрытиях, как ни крути, а придется.

Есть и такой вариант в данной ситуации. Можно при замене стояков в старые отверстия пропустить новые отрезочки стальных труб того же диаметра, длина их будет 50-60 см (это зависит от такого параметра, как толщина перекрытия). А потом они соединяются муфтами с пластиковыми трубами. Этот вариант вполне приемлем.

Расчетные параметры теплоносителя

В отопительной технике применяют высокотемпературную воду, которая под воздействием избыточного давления не вскипает в трубопроводах. Циркулирую в нагревательных приборах, горячая вода охлаждается, а затем возвращается в теплоисточник для последующего подогрева. Температурный перепад между горячей и охлажденной водой (дtс= tг — tо), характеризует параметры теплоносителя, циркулирующего в системе отопления.

Выбор вида и параметров теплоносителя надо обосновывать предельно допустимыми температурами поверхности нагревательных приборов.

В дипломном проекте принята дtс =95 — 70=25оС. В водяных системах отопления жилых зданий при отопительном графике 95-70оС средняя температура воды в нагревательных приборах равна 82,5оС.

Указанная средняя температура горячей воды, циркулирующей через нагревательные приборы, является максимальной и поддерживается лишь при расчетной температуре наружного воздуха.

Характеристики воды как проводника тепла

Многие системы отопления в качестве рабочей среды заполняются водой – наиболее доступным и универсальным теплоносителем. Она находится в свободном доступе, ее запасы в природе регулярно возобновляются. До 70% отопительных систем наполнены природной жидкостью.

Популярность воды обусловлена не только ее доступностью, но и экологической безопасностью. Также среди ее положительных особенностей – высокая плотность и удельная теплоемкость. Важная эксплуатационная характеристика – низкая химическая активность, хороший коэффициент передачи тепла, минимальная вязкость. Вода соответствует всем этим требованиям. При необходимости температуру ее нагрева можно регулировать.

Среди характеристик у природной жидкости существуют и недостатки. К ним относится:

  • низкий верхний предел нагрева (температурный максимум в отопительной системе до 150 °C);
  • замерзает при 0 °C, переходя в кристаллическую форму со значительным увеличением объёма, что приводит к разрушению оборудования и трубопроводов систем отопления;
  • возможность возникновения коррозионных процессов с образованием оксидов металлов (ржавчины) и разрушением поверхностей оборудования;
  • образование накипи на поверхностях трубопроводов при нагревании до 80 °C.

Если вода замерзнет в трубах зимой, вся отопительная система может прийти в негодность. Часто на металлических трубах и фитингах появляется ржавчина, отложения. Чтобы минимизировать риск их появления, используется дистиллированная вода или в техническую воду добавляют специальные присадки и щёлочи.

Отопительные приборы, где функцию теплоносителей выполняет вода, нуждаются в регулярном обслуживании – промывке теплообменных аппаратов и трубопроводов, проведении периодического ремонта котла, корректировке удельного сопротивления в отопительный сезон.

Схема разводки отопительной системы и диаметр труб для отопления

Схема разводки отопления всегда учитывается. Она может быть двухтрубной вертикальной, двухтрубной горизонтальной и однотрубной. Двухтрубная система предполагает как верхнее, так и нижнее размещение магистралей. А вот однотрубная система учитывает экономное использование длины магистралей, таковая подходит для отопления с естественной циркуляцией. Тогда двухтрубная потребуют обязательного включения насоса в схему.

Горизонтальная разводка бывает трех типов:

  • Тупиковая;
  • Лучевая или коллекторная;
  • С параллельным движением воды.

К слову, в схеме однотрубной системы может быть и так называемая обходная труба. Она станет дополнительной магистралью для циркуляции жидкости, если отключился один или несколько радиаторов. Обычно на всякий радиатор устанавливаются запорные краны, которые позволяют перекрыть водную подачу в случае необходимости.
