Нормативы для опрессовки системы отопления и проведение гидравлических испытаний

Как производится опрессовка системы отопления

Различают два основных способа напорной проверки систем:

1. Опрессовка водой. Основной метод проведения испытаний теплоносящих контуров, вода закачивается в нижнюю часть трубопровода через запорный кран сливного патрубка при помощи автоматического или ручного насоса-опрессовщика. Преимуществом метода является простота обнаружения мест протечек по водным отпечаткам.
2. Опрессовка воздухом. Не слишком эффективный метод в связи со сложностью обнаружения протечек, может применяться для проверки отопительного контура в холодное время года, когда использование воды затруднено из-за возможности ее замерзания. Для нагнетания воздуха используется компрессор, который подключается к трубопроводу через специальный переходник. Чтобы обнаружить место утечки, используют слуховые методы, для точной локализации пропускающего воздух соединения применяют мыльный раствор по аналогии с проверкой газовых труб.

Рис. 5 Опрессовка труб специальным промывочным компрессором

Давление для испытания

Правила опрессовки систем отопления регламентированы ПТЭ теплоустановок от Минэнерго (п.9.2.13) действующих с 1 октября 2003, согласно им испытательное давление в многоквартирном доме не должно быть меньше:

• 1 мПа (10 бар, атм.) в системах горячего водоснабжения дома и отопления с водонагревателями;
• 10 бар (атм.) для контуров панельного и конвекторного отопления;
• 6 бар (атм.) в контуре с радиаторами из чугуна или штампованной стали;
• напора, равного рабочему с добавлением 5 бар (атм.) но не более 10 бар для ГВС;
• давления, которое должно превышать рабочее (устанавливается производителем и указано в технических параметрах на приборы) в 1,5 — 2 раза для отопительных калориферов и обогревательной вентиляции.

При панельном отоплении совместно с теплообменными приборами испытательный напор не может превосходить допуски для этих устройств.

Схемы разводки трубопроводов в системах отопления

Однотрубные системы обладают тремя существенными недостатками:

Двухтрубные системы

… Две трубы, прямая и обратная, соединяются с отопительными приборами коленами. Вода поступает в каждый радиатор одинаковой температуры, что позволяет использовать

радиаторы такого же размера. Диаметры подающего и обратного патрубков, а также стандартные размеры фитингов (соединений) меньше, чем в однотрубных системах. Возможна скрытая прокладка труб в бетонной стяжке, под штукатуркой или в цокольном ящике. Эти системы позволяют регулировать теплоотдачу в помещении, для чего на каждом радиаторе установлен термостатический вентиль, с помощью которого процесс регулировки осуществляется автоматически. Еще одним преимуществом двухтрубных схем является то, что здесь можно вводить в эксплуатацию участки системы отопления в несколько этапов, по мере возведения этажей. Вертикальные двухтрубные системы также можно использовать в домах с изменяемой планировкой этажей (т. Е. Когда этажи выровнены по вертикали в шахматном порядке).

Особенности

Опрессовкой готовой отопительной системы называют проверку, которую производят для уточнения надежности узлов. Результаты проверки покажут возможность введения в эксплуатацию отопительного оборудования. Перед включением отопления такой контроль обязателен. Опрессовать систему можно как уже действующую, так и вновь налаженную.

Понятно, что возможные проблемы могут появиться в точках соединения деталей, например, где применялись фитинги. Недостаточно надежное крепление может стать причиной разрушения самих труб, например, от коррозии, которая будет присутствовать в месте крепления, от механического гидроудара.

Опрессовка – это, по сути, совокупность действий, благодаря которым можно убедиться в надежности не только отопителей, но и системы водоснабжения, а также канализации и скважин, если таковые имеются.

Процедура включает следующие этапы работ:

• промывку и испытательный процесс;
• проверку и удаление поврежденных деталей при необходимости;
• восстановление повреждений при необходимости.

Обычно узлы проверяются действием давления, что дает возможность уточнить следующие моменты:

• состояние прочности корпусов;
• состояние креплений и соединительных частей;
• состояние кранов, манометров, задвижек и клапанов.

Кроме способа подачи давления, иногда используется метод подачи жидкости. При этом уровень наполнения должен быть также довольно высоким. Рабочее давление проверяемой системы – 1,5 атм. Технические требования при проведении работы предполагают обязательное соблюдение рабочих условий.

Тепловое испытание отопления

Термометр для тепловой проверки

Своевременное тепловое испытание систем отопления позволит определить равномерность нагрева всех радиаторов и батарей. В отличие от вышерассмотренных документов, эту процедуру рекомендуется выполнять в обязательном порядке и для автономных схем.

Для центрального отопления эти действия выполняются не каждый год. Акт на тепловые испытания системы отопления составляется только в следующих случаях:

• Введение системы в эксплуатацию;
• Замена большей части компонентов на новые, изменение конфигурации трубопроводов.

Испытание системы отопления на прогрев зачастую совмещается с пробным запуском перед отопительным периодом. Для этого недостаточно заполнить трубопроводы теплоносителем и включить котел. Сначала следует выполнить прочистку системы, избавив ее от скопившегося мусора и известкового налета. Если этого не сделать — тепловые испытания системы отопления будут некорректными. Посторонние элементы будут влиять на теплопроводность радиаторов и труб, что напрямую скажется на их энергетической отдаче.

Лучше всего совместить гидравлическую и тепловую проверку. Таким образом можно предупредить появление воздушных пробок.

Центральное отопление

Тепловые испытания центрального отопления

Для централизованной схемы заполнение акта испытания теплового эффекта систем отопления выполняется по определенным правилам. Главным из них является температура воды – она должна быть нагрета до +60°С.

Время проведения проверки должно составлять не менее 7 часов. Одновременно с этим выполняется регулировка отдельных компонентов для температурной балансировки узлов. Это отображается в акте на тепловые испытания системы отопления. В многоквартирных домах для каждого стояка делают отдельные измерения и сверяют общие показатели с аналогичными в элеваторном узле.

Акт теплового испытания

Какие преимущества для жильцов дома дают испытания системы отопления на прогрев?

• Поверка фактических показателей теплоснабжения с заявленными от управляющей компании;
• При установленном приборе учета и регулировки поступления теплоносителя (в элеваторном узле) — возможность определить оптимальный режим работы системы;
• Своевременное выявление воздушных пробок.

Все эти работы должна выполнять управляющая компания. Это отображается в договоре на теплоснабжение. Итогом проверки будет акт испытания теплового эффекта системы центрального отопления.

В акте на тепловые испытания отопительной системы учитывается не только степень нагрева радиаторов и труб, но и температура в помещении.

Автономное отопление

Тепловизор, как один из инструментов теплового испытания

Проведение испытаний автономной системы отопления на прогрев также необходимо. Во время выполнения этой процедуры можно заранее определить точки резкого перепада температуры. С помощью регулировочной арматуры выполняется настройка режимов работы радиаторов и батарей.

На практике для автономных схем не нужно составлять акт испытания теплового эффекта отопления. Но для определения порядка действий лучше всего принять методику для центрального отопления. Разница может заключаться в способах измерения:

• Степень нагрева отопительных элементов проверяется установленными термометрами или по показаниям тепловизора;
• Температура в помещении контролируется с помощью внешних датчиков.

Однако в летний период не будет учтено влияние низкой температуры на улице

Поэтому помимо вышеперечисленных показателей нужно брать во внимание степень теплоизоляции дома – тепловые потери

Помните, что каждый тип испытания систем отопления (гидравлический, тепловой или пневматический) должен выполняться по определенной методике. Она же зависит от типа отопительной системы и внешних факторов.

В видеоматериале рассказывается об особенностях гидравлического испытания отопления в квартире:

Неисправности системы отопления и их диагностика

Система отопления представляет собой сложную инженерную систему, позволяющую человеку создать комфортную атмосферу в жилище в холодную погоду. И как во всякой сложной системе, в ней не исключается возникновение неисправностей. Основной неисправностью в системе отопления является потеря герметичности её контуров, следствием чего служит появление протечек теплоносителя. Для диагностирования возможных утечек в комплексе отопительных приборов, труб и прочих элементов применяется так называемая опрессовка отопления.

Так что такое опрессовка системы отопления? Это неразрушающий метод контроля, заключающийся в испытании контуров трубопроводов, отопительных приборов и прочих частей системы методом кратковременного повышения в ней давления теплоносителя. При этом руководствуются логичным принципом – если протечки отсутствуют при повышенном давлении, то их не будет и при нормальных условиях эксплуатации. В момент повышения давления проявляются все дефекты в местах соединения или прогнивания труб и отопительных приборов.

Такое гидравлическое испытание позволяет проверить:

• прочность стенок трубопроводов, корпусов отопительных приборов и перегородок теплообменников, запорной арматуры;
• плотность в местах соединения элементов системы;
• работоспособность измерительных приборов, клапанов, кранов и прочей инженерной оснастки контуров.

Руководящие документы

Существует целый ряд нормативных документов, описывающих, как опрессовать систему отопления. К ним принадлежат:

1. СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
2. СНиП 3.05.01-85 «Внутренние санитарно-технические системы зданий».
3. «Правила технической эксплуатации тепловых энергоустановок», утверждённые Приказом МинэнергоРФ №115 от 24.03.2003.

Несоблюдение требований этих документов при проведении подготовки к отопительному сезону может вылиться в создание аварийных ситуаций во время эксплуатации систем отопления. Авария в условиях низких температур чревата разморозкой контуров отопительной системы, что может привести к частичной или полной замене трубопроводов.

Порядок проведения работ

Важно понимать, что опрессовка систем отопления – не только простое повышение давления, это целый комплекс процедур, куда входит промывка контуров, ревизия и, по потребности, замена элементов системы (запорной арматуры, секций или целиком отопительных приборов и т.д.), восстановление теплоизоляционных покрытий трубопроводов и многое другое. В индивидуальном домохозяйстве опрессовке могут подвергаться так же и системы водоснабжения, канализации и даже трубы в водяной скважине

По таким работам, как опрессовка системы отопления инструкция выглядит следующим образом:

1. Проверяемый участок с помощью устанавливаемых отсечек или кранов изолируется от остальной сети.
2. Производится слив теплоносителя.
3. Контур проверяемого участка через находящийся в нижнем фрагменте системы патрубок заполняется холодной (не превышая температуры 45 С) водой.
4. В процессе заполнения производится выпуск воздуха из системы отопления.
5. После наполнения системы подключают к ней подающее давление устройство.
6. В контуре поднимают давление до рабочего (указанного в проекте) и производят визуальный осмотр элементов испытываемого участка системы.
7. Производят плавное повышение давления до испытательного значения (обычно это в 1,5 раза выше рабочего).
8. Фиксируются показания контрольного прибора (манометра).
9. Испытательное давление выдерживается по времени не менее 10 минут. За это время проводят визуальный контроль всех частей проверяемого участка на предмет выявления протечек или «запотевания» мест соединения элементов системы.
10. Проверяются показания контрольного прибора (манометра). При отсутствии падения давления проверка пройдена успешно. При наличии неполадок воду из контура сливают и производят их устранение, затем проверку проводят повторно.
11. Составляется Акт по итогам испытаний.

Допускается, в исключительных случаях, и опрессовка труб отопления воздухом. К ним относятся невозможность заполнить контур водой и испытания при низких температурах, не исключающих возможность замерзания воды в трубопроводах. При данном способе по контрольному манометру проверяют герметичность системы, а для обнаружения утечек возможные проблемные места (соединительные фитинги, краны, швы и места соединений) обильно обмазывают мыльным раствором. Пузырение раствора показывает места утечек.

Основные способы испытания давлением

На сегодняшний день есть множество методов испытания избыточным давлением и промывки системы отопления. Для правильного проведения работ существует специальный документ — СНиП, в котором указано, как в конкретном помещении проводить промывку труб. В данном нормативном документе определены технологические схемы, а также инструкции по соблюдению техники безопасности. Существует два универсальных метода испытания:

• Опрессовка воздухом либо водой;
• Химическая промывка.

Гидропневматический способ промывки (воздухом либо водой) испытан годами. Согласно СНиП для промывки трубопровода и радиаторов водой необходимо:

• Заполнить систему водой;
• Присоединить пресс;
• Проверить показатели прибора.

В результате, под воздействием сильного напора отслаивается накипь, а при сливе она выводится из системы. Процедура промывки воздухом довольно несложная. Проводится она в основном в зимнее время года, во избежание замерзания коммуникаций. Сначала подключается компрессор и закачивается воздух. Далее показатели давления контролируются по манометру. Давление при опрессовке воздухом должно соответствовать максимальному пределу, при котором возможна работа данной системы согласно СНиП. Если в течение нескольких часов давление остается на прежнем уровне и не падает, значит, система герметична, дефектов и утечек нет.

Опрессовка системы отопления давлением

При проведении опрессовки воздухом все соединения необходимо смазать мыльным раствором, для выявления утечек.

После того, как работа проверена, необходимо выпустить весь воздух. Он не должен оставаться в трубах и радиаторах, потому что воздушные пробки снижают уровень теплоотдачи.

Далее трубопровод заполняется водой либо антифризом, проводиться пробный запуск.

Химическая промывка проводится путем заливания в систему специального реагента, который содержит кислоту и щелочь. После двух часов работы котла, жидкость сливается, а трубы заполняются обычной водой. Промывку отопления проводят работники коммунальных служб либо специально обученный персонал специализированных фирм.

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя. Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С

Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

Как выполнить опрессовку отопительной системы своими руками?

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

СИСТЕМЫ ОТОПЛЕНИЯ И ТЕПЛОСНАБЖЕНИЯ

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

4.7. Манометрические испытания систем отопления и теплоснабжения следует производить в последовательности, указанной в п. 4.5.

4.8. Системы панельного отопления должны быть испытаны, как правило, гидростатическим методом.

Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.

Гидростатическое испытание систем панельного отопления должно производиться (до заделки монтажных окон) давлением 1 МПа (10кгс/см2) в течение 15 мин, при этом падение давлении допускается не более 0,01 МПа (0,1 кгс/см2).

Для систем панельного отопления, совмещенных с отопительными приборами, величина пробного давления не должна превышать предельного пробного давления для установленных в системе отопительных приборов.

Величина пробного давления систем панельного отопления, паровых систем отопления и теплоснабжения при манометрических испытаниях должна составлять 0,1 МПа (1 кгс/см2). Продолжительность испытания – 5 мин. Падение давления должно быть не более 0,01 МПа (0,1 кгс/см2).

4.9. Паровые системы отопления и теплоснабжения с рабочим давлением до 0,07 МПа (0,7 кгс/см2) должны испытываться гидростатическим методом давлением, равным 0,25 МПа (2,5 кгс/см2) в нижней точке системы; системы с рабочим давлением более 0,07 МПа (0,7 кгс/см2) – гидростатическим давлением, равным рабочему давлению плюс 0,1 МПа (1 кгс/см2), но не менее 0,3 МПа (3 кгс/см2) в верхней точке системы.

Система признается выдержавшей испытание давлением, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах.

Системы парового отопления и теплоснабжения после гидростатических или манометрических испытаний должны быть проверены путем пуска пара с рабочим давлением системы. При этом утечки пара не допускаются.

4.10. Тепловое испытание систем отопления и теплоснабжения при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 333 К (60 °С). При этом все отопительные приборы должны прогреваться равномерно.

При отсутствии в теплое время года источников теплоты тепловое испытание систем отопления должно быть произведено по подключении к источнику теплоты.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 323 К (50 °С), и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

Когда необходима опрессовка

Первое тестирование теплообменника посредством гидравлического давления проводится при установке его в систему. Такой этап обязательный при введении в эксплуатацию устройства. В дальнейшем опрессовка выполняется в ряде других случаев:

• запуск оборудования после длительного отключения;
• проведение ремонтных работ прибора;
• обновление трубопровода;
• монтаж инженерных сооружений для подачи воды;
• замена стояков.

Любое вмешательство в систему, с которой связан теплообменник, требует опрессовки. Это позволит избежать аварийных ситуаций и обеспечит качественный рабочий процесс на долгое время.

Процесс проверки герметичности теплообменника

Виды испытаний и опрессовки системы

Приведенные выше нормы Министерства энергетики по периодичности и режимам испытаний теплосетей обязательны для государственных организаций и коммунальных служб, в частных домах их соблюдение отнюдь не является обязательным. Опрессовку всегда производят после сдачи системы заказчику перед ее эксплуатацией, дальнейшую проверку обычно проводят не чаще одного раза в 5 лет.

Для проведения испытательных работ не требуются специальные навыки и знания, поэтому их может проделать самостоятельно любой собственник. Для этого нет смысла покупать ручной или электрический опрессовочный агрегат (самая низкая цена ручных аппаратов около 100 у.е.), можно взять напрокат электронный прибор и провести испытания самостоятельно в течение пары часов.

Если нет желания самому производить испытания и позволяют финансовые средства, требуется официальный акт о проведенных работах, сделать опрессовку поможет специализированная фирма, услуги ее специалистов обойдутся при почасовой оплате в сумму от 1000 до 2500 рублей в час.

Рис. 8 Испытания системы в многоквартирном доме

Опрессовка в многоквартирном доме

Опрессовка системы отопления многоквартирного дома проводится для нахождения неисправностей и протечек в арматуре и трубах по завершении сезонного отопления (с середины апреля по май).

При наличии жалоб жильцов на низкую температуру обогрева в своих квартирах предварительно производится расчет радиаторов с их дальнейшей заменой или установкой дополнительных секций при необходимости. Также проверяются все стояки на наличие засоров и осуществляется промывка под напором проблемного стояка и радиаторов теплообменников отдельных квартир или полностью всего контура.

Также выполняется следующие подготовительные работы:

• Производится осмотр запирающей арматуры в элеваторах, на трубах центральной линии и стояках. На чугунных задвижках меняют сальники в виде уплотнительных шнуров, ставят новые прокладки из паронита между фланцевыми соединениями, заменяют прикипевшие болты. В элеваторных узлах устанавливают другие манометры и отправляет на проверку старые, в термометрах отслеживают уровень масла.
• Визуально обследуют трубы и арматуру на наличие дефектных мест, коррозионных повреждений, свищей, при обнаружении проблемных участков их ремонтируют.
• Проверяется состояние термоизоляции подвальной магистрали и идущих на этажи стояков.

Далее приступают к опрессовочным процедурам, испытание системы проводят с учетом технических параметров размещенных в квартирах радиаторных обогревателей. В соответствии с нормативами, учитывающими рабочие параметры теплообменных радиаторов, для чугунных моделей допустимый максимум давления составляет 6 бар. Если трубы отопления находятся в стенах, максимальный напор теплоносителя не должен подниматься более 10 бар. Таким образом, при чугунных и стальных радиаторах испытательное давление 6 бар, при панельном обогреве — 10 бар.

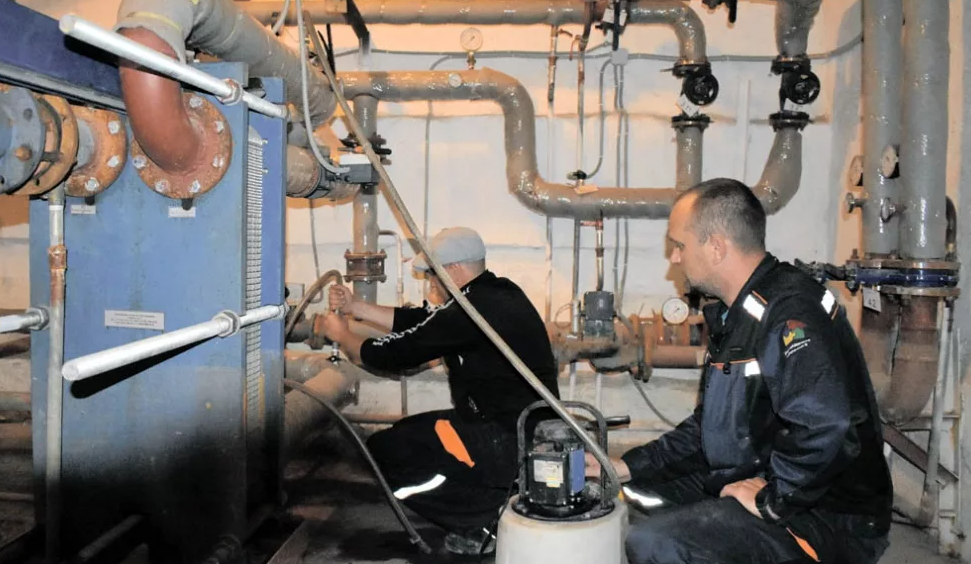

Рис. 9 Опрессовочная станция

Гидроиспытания проводят в два этапа, вначале проверяют систему в целом, а затем тепловой узел более высоким давлением, проверка системы обычно проводится в следующей последовательности:

• Заполняют теплоносящий контур специальной сетевой водой (имеет низкую жесткость во избежание образования накипи), нагнетая ее электрическим опрессовщиком под нужным давлением (6 или 10 атм.). Для этого в емкость с водой опускают подающий и сливной шланги электрического опрессовщика, а к входному патрубку сети подключают напорный шланг, после чего включают опрессовщик на заранее установленное давление и ожидают заполнения всего контура.
• Отмеряют 30 минутный временной интервал, в течение которого давление не должно понижаться более допустимых норм (приведены выше в ПТЭ), если манометр не показывает уменьшения показаний, опрессовка считается завершенной.
• Падение давления говорит о том, что утечки появляются в различных местах, после их обнаружения сливают воду и устраняют течь, затем контур системы опять наполняют водой и проводят опрессовку повторно.
• Аналогичным образом проверяют вводной узел давлением в 10 атмосфер, по окончании работ вызывается инспектор контролирующей службы для составления акта готовности теплосети многоквартирного дома к отопительному сезону.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Необходимо осознавать, насколько сложной процедурой является гидравлические испытания водопроводных систем. От грамотности проведения данной процедуры во многом зависит надёжность самой конструкции, её качество. Потому работу доверяют только специалистам, обладающим соответствующей классификацией.

Требования к самим испытательным работам включают несколько позиций. Этого требует любая методика.

1. Все точки пользования в стояке включаются одновременно для проверки эффективности. Но необходимость в данном этапе определяется индивидуально, на каждом из предприятий отдельно.
2. Состояние полотенцесушителей тестируется, когда проверяют горячее водоснабжение.
3. Измерения температуры проходят только по крайним участкам в системе. Вода заливается с заранее определёнными характеристиками.
4. Жидкость должна быть полностью слита после завершения всех этапов мероприятий.
5. Заполнение трубопроводов начинается с нижних этажей, постепенно переходя к верхним. Тогда воздух будет правильно вытесняться из труб. И нет опасности появления воздушных пробок в трубопроводе.
6. Первый этап в заполнении водопровода затрагивает только магистральный участок. Только на следующих этапах переходят мелким локальным сетям, отдельным стоякам.
7. На улице или в помещении во время проведения работ температура не должна опускаться ниже +5 градусов.

Опрессовка что ты такое

Четыре случая необходимости

Принцип действия и виды задвижек для трубопроводов

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.
