Перенос полотенцесушителя, правила подключения, порядок монтажа

Электрический полотенцесушитель

Электрические разновидности сушителей для полотенец проще в монтаже, чем водяные. Их необходимо просто включать в розетку при необходимости. Но есть и минус – они являются дополнительными потребителями электроэнергии. Электрические конструкции выпускаются в тех же формах, что и водяные. Чаще всего покупают «лесенку», так как она одинаково хорошо вписывается в любой интерьер.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сифон для раковины под стиральную машину

Существует два вида приборов по внутреннему наполнителю:

кабельные;
жидкостные.

Первые дешевле, их делают из нержавейки или из меди. Их проще вешать, так как можно выбрать любое расположение, даже по диагонали.

Достоинство жидкостных модификаций в том, что они медленно нагреваются и остывают. Но у них есть требования к качеству и к способу монтажа. Конструкция должна быть герметичной, вешать на стену ее можно только вертикально, так как снизу прикрепляется ТЭН.

Алгоритм работ по созданию электрической модели

В основе создания модели работающей от электричества лежит конструкция водяного прибора. Поэтому работа начинается с его приобретения. Кроме этого понадобятся:

электрический ТЭН для прибора (мощность не меньше 110 Вт), с внешним резьбовым соединением ½ дюйма, с регулятором температуры;
заглушки (внешняя резьба ½ дюйма) – 2 штуки;
кран Маевского (внешняя резьба ½ дюйма) – 1 штука;
для герметизации соединений пакля.

Электрические полотенцесушители чаще встречаются в виде модели «лесенка».

чаще выбирается левая стойка, у которой сверху и снизу вкручиваются заглушки;
тогда с правой стороны, внизу, в стойку вставляется электрический ТЭН;
через верхнее открытое отверстие заполняется конструкция водой;
после того как вода займет все свободное пространство внутри, отверстие закрывается краном Маевского;
вставив вилку в розетку, проводится контроль выполненной работы.

Последним шагом в работе с электрическим прибором будет его крепление на стену.

Особенности монтажа полотенцесушителей

Главным параметром полотенцесушителя является его размер. От него зависит отапливаемость помещения и количество размещаемых на изделии полотенец.

Размер полотенцесушителя выбирается исходя из площади ванной комнаты. В небольшом помещении не поместится большой полотенцесушитель, в просторном – в маленьком не будет смысла. Однако даже идеально подобранный размер полотенцесушителя имеет особенности размещения, связанные с типом подключения.

Водяной полотенцесушитель

Функционирование водяного полотенцесушителя зависит от центральной системы водоснабжения или отопления. Высоту и характер подключения полотенцесушителя необходимо рассчитывать, исходя из места расположения основных коммуникаций.

Подключение водяного полотенцесушителя может быть:

Боковым. Подводка к стояку с горячей водой слева или справа. При подключении не нарушает целостность оформления, поэтому может осуществляться после отделочных работ.
Диагональным. Обеспечивает хорошую циркуляцию воды в полотенцесушителе. Особенно актуально для систем со слабым напором.
Напольным. Актуально для просторных помещений, где на полу достаточно свободного пространства. Может использовать разборную систему подключения к основной трубе.

Электрический полотенцесушитель

Если Вы решили купить электрический полотенцесушитель – обратите внимание на технику безопасности при его подключении. Установка электрических моделей не требует вторжения в систему водоснабжения

Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки

Установка электрических моделей не требует вторжения в систему водоснабжения. Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки.

Также для предотвращения чрезвычайных ситуаций потребуется:

Установка прибора автоматического отключения;
Тщательное заземление контактов;
Обеспечение максимальной вентиляции помещения.

Чаще всего планировка ванной комнаты не предполагает наличие розеток. Тогда для установки электрического полотенцесушителя необходимо:

1. Создать дополнительную разводку с защитой от влаги и необходимыми прорезиненными уплотнителями

Важно помнить, что на холодной стене скапливается конденсат, капля которого может привести к короткому замыканию

Однако электрический полотенцесушитель используется по требованию. Совершенно не обязательно держать его постоянно включенным. Тогда можно воспользоваться следующим пунктом для установки:

2. Вывести кабель энергоподачи за пределы ванной комнаты с оформлением или без. Оформление подразумевает штрабление тоннеля для кабеля в стене или закладку его в специальную коробку.

В любом варианте расположение розетки не должно быть ближе 70 см от любых труб и других сантехнических предметов.

Крепление кабеля подачи электроэнергии чаще всего находится внизу прибора. Там же расположена кнопка включения

Если вы решили купить электрический полотенцесушитель с терморегулятором – обратите внимание на его размещение, которое также накладывает ограничения

Комбинированный полотенцесушитель

Размещение комбинированных полотенцесушителей является наиболее сложным из всех существующих типов. Здесь необходимо учитывать расположение и трубопровода, и розетки

Также важно отследить расстояние от пола и от других элементов, контактирующих с водой

Все существующие требования и соблюдение особенностей монтажа приводят к безопасности и комфорту эксплуатации ванной комнаты. Комбинированные полотенцесушители как нельзя лучше справляются с поставленными задачами

Но при выборе такого полотенцесушителя обратите внимание на наличие запорных кранов для блокировки воды, циркулирующей по прибору

Чем проще полотенцесушитель, тем легче его подключение. Часто именно этот фактор играет роль в выборе изделия. Но не забывайте, что потраченные на более сложную установку силы обязательно компенсируются удобством и функционалом качественного правильно повешенного полотенцесушителя.

Самостоятельная установка полотенцесушителя

Монтаж змеевика можно условно разделить на несколько этапов:

Демонтаж старого полотенцесушителя.
Подготовка коммуникаций.
Установка кранов.
Монтаж крепления.
Монтаж, затягивание «американок».
Разметка.
Подготовка отверстий.
Фиксация полотенцесушителя.
Затягивание креплений и проверка работоспособности.

Демонтаж старого полотенцесушителя. Начинать работу следует перекрыв стояк (предварительно это мероприятие требуется согласовать с жилищно-коммунальными службами). Болгаркой, надев на нее диск по металлу, срезают старый змеевик.

Подготовка коммуникаций. Регулируют положение отводов, выровняв их по уровню. Если диаметр выхода не совпадает с входным отверстием змеевика, следует накрутить переходник.

Установка кранов. На торчащие из стены выводы стоит установить отсекающие краны

Такая мера предосторожности поможет спокойно заниматься ремонтом и заменой полотенцесушителя без отключения общего стояка. В конструкцию следует встроить так называемый «байпас» – это небольшая перемычка, которая соединяет вход и выход змеевика

Монтаж крепления. Если кронштейн с разъемным кольцом, то сначала устанавливают основную его, устанавливают полотенцесушитель, а затем окончательно закрепляют конструкцию. Если кольцо неразъемное, его предварительно надевают на трубу. Если элемент отличается от стандартных изделий, то следует действовать согласно инструкции, которую прилагает производитель.

Монтаж, затягивание «американок». На выходы змеевика с использованием герметизирующей пасты, сантехнической пропитки устанавливают «американки». Хорошо затянутая накидная гайка позволяет сделать соединение максимально надежным.

Отметка. Прислонив полотенцесушитель к выводам, выравнивают его положение по уровню, после чего карандашом отмечают места для отверстий на стене. Рекомендуется делать пометки через отверстия для крепежа.

Подготовка отверстий. Если стена облицована плиткой, то берут сверло для плитки и углубляются до бетонной стены. Потом берут бур для бетона и продолжают сверление. В получившееся отверстие забивают дюбель. Специальные плиточные сверла помогут избежать трещин, сколов, крошения облицовки.

Фиксация полотенцесушителя. Установив изделие на место, закрепляют опорные пластины. Для этого вставляют стопорные винты в дюбеля, вкручивают их отверткой до полного углубления. Вращением регулировочных винтов выставляют змеевик параллельно стенам. С помощью кронштейнов регулируется расстояние до стены.

Затягивание креплений, проверка системы. Все фитинги, установленные на полотенцесушитель, проверяются, подтягиваются, закручиваются

Важно не переусердствовать, чтобы не сорвать резьбу. Для проверки качества работ медленно открывают кран подачи воды, потом спуска

Хорошо прикрепленный прибор должен греться, не протекать.

Монтаж электрического полотенцесушителя выполнить значительно легче. Он проводится в несколько этапов:

подготовка устройства;
фиксация креплений;
разметка;
подготовка отверстий;
фиксация прибора;
укладка скрытой проводки;
закрепление декоративных накладок.

Подготовка устройства. Теплоноситель распаковывают, комплектующие для полотенцесушителей вынимают, растягивают шнур, чтобы он выпрямился. Если в крепежных планках предусмотрены отверстия, то пропускают провод через них. Купленный в холодное время года прибор должен прогреться до комнатной температуры.

Фиксация креплений. Элементы устанавливают на заднюю сторону прибора.

Разметка. Приложив полотенцесушитель к стене, выставив его по плоскости, намечают места для отверстий. В месте сверления рекомендуется наклеить малярную ленту, что позволит сохранить отделочный материал в целости после работы дрелью, избежать крошения.

Подготовка отверстий. Выбрав подходящее по диаметру сверло, проделывают отверстие в стене, потом в него забивают дюбель.

Фиксация прибора. Приложив полотенцесушитель к стене, выставляют положение при помощи строительного уровня. Когда все будет готово, закрепляют изделие.

Укладка скрытой проводки. Провода змеевика соединяют с проводкой, выходящей из стены, а место стыка изолируют. Весь пучок проводки прячут в кабель-канал или под отделочные материалы.

Закрепление декоративных накладок. Монтажные планки, на которые устанавливался теплоноситель, скрывают накладками. Осталось последнее – проверить работу змеевика.

Процесс установки полотенцесушителя может быть простым или сложным, так как все зависит от конструкции, выбранного крепежа, наличия инструментов, опытности мастера. Для упрощения работы следует выбирать электрический теплоноситель с подключением в розетку.

Установка и подключение

Пространство в ванной делится на четыре зоны:

Нулевая — прямой контакт с водой (ванна либо душевая кабина).
Первая — душ. Расстояние над ванной или объём душевой кабины по периметру 10—15 см там, где есть риск попадания большого количества брызг. Необходимо будет устройство с защитой не менее IPx7.
Вторая — охват вокруг 1-й зоны по кругу, длиной от 60 см и по высоте санузла. Небольшая вероятность вертикальных брызг. Подойдёт электрооборудование с защитой IPx4 и более.
Третья — отрезок вне пределов второй зоны, относительно надёжное место для установки электрического устройства и подключения к сети с защитой от брызг и обязательной установкой УЗО.

Внимание! Если пользоваться электрическим сушителем с подключением к электросети либо с установленным термостатом на вилке, то важна длина провода. Розетку нужно установить в 3-й зоне, а полотенцесушитель поставить во 2 или 1 зоне, в зависимости от степени защиты корпуса

Лучше расположить полотенцесушитель в третьей зоне, чтобы брызги не попадали на прибор

Розетку нужно установить в 3-й зоне, а полотенцесушитель поставить во 2 или 1 зоне, в зависимости от степени защиты корпуса. Лучше расположить полотенцесушитель в третьей зоне, чтобы брызги не попадали на прибор.

На какой высоте вешают

Основным моментом в месторасположении оборудования является влагозащищенность.
Установка прибора выполняется на расстоянии не менее 120 см от пола, необходимо отступить от сантехнического оборудования минимум на 60 см.
Электрический полотенцесушитель можно расположить над стиральной машинкой, но так, чтобы не было помех для загрузки белья при фронтальном расположении крышки.
При расположении сушителя лестничного типа, нужно брать в расчёт рост взрослого человека для свободного доступа к верхней перекладине.

Как аккуратно проделать отверстия в плитке

По возможности, расположить прибор неподалёку от решётки вентиляции либо между дверью и вытяжкой. Для закрепления полотенцесушителя предусматривается крепление от двух до четырёх точек.

Это пластины или кронштейны с отверстиями под крепёж, которые прикрыты декоративной заглушкой. Чаще всего используются дюбеля под шурупы 6х60.

Для того, чтобы установить на плитку электрический полотенцесушитель, необходимо учесть порядок сверления отверстий в плитке:

маркером нужно отметить точки на плитке;

осторожно оббить эмаль в помеченной точке с помощью сверла на невысоких оборотах либо использовать для этого кончик напильника;
если оббить эмаль не получается, то следует наклеить на место сверления кусочек скотча, чтобы сверло при работе не скользило;

просверлить плитку в безударном режиме;

просверлить стену в режиме перфоратора с наибольшим нажимом;
после того как все отверстия сформированы, в них вставляют или забивают мягкой киянкой пластиковые дюбеля.

Важно! Если установка проведена перед укладкой плитки в ванной, то следует обратить внимание на правила укладки кабелей и установки розеток во влажных помещениях

Как сделать отверстие под розетку и установить её

Для этого необходимо выполнить следующие действия:

с помощью дрели проделать отверстия для крепежа, в основном используются дюбеля;
зачистить концы проводов от изоляции;
в подготовленный пролёт установить дюбеля;
в отверстия с резиновыми заглушками пропустить провода;
оголённые концы проводов подключить к розетке;
корпус розетки закрепить на стене, плотно зафиксировать;
закрутить крепящие болты;
подать напряжение на розетку и проверить работу.

Крепление к стене

Вначале выполняется разметка:

Приложить полотенцесушитель или крепёжную пластину к стене так, чтобы главные части прибора находились на допустимой высоте.
Отметить положение одного верхнего крепления. Здесь пригодится отвес или уровень, затем от отмеченной точки нужно провести вертикальную и горизонтальную линию непосредственно в уровне.
Приложить полотенцесушитель так, чтобы совпало место первого отмеченного крепления, а также совместить 2 соседних крепления с линиями, отметить их позиции на стене.
С помощью отвеса и/или уровня определить расположение четвёртой точки крепления, затем дополнить разметку до правильного прямоугольника. Для безопасности проверить точно ли определена последняя метка, опять приложив полотенцесушитель.
Просверлить отверстия по меткам. Теперь всё готово для фиксации прибора.

Характеристики

Качественный, правильно подобранный и размещённый полотенцесушитель способен стать центральным элементом интерьера любой ванной комнаты. Прилавки популярных строительных магазинов просто завалены разнообразными видами этого компонента сантехники, и произвести покупку самостоятельно довольно сложно.

Перед посещением магазина нужно тщательно изучить особенности планировки, которыми обладает ванная комната, и определиться с местом размещения и размером конструкции.

Далее необходимо ознакомиться с тем, какие бывают полотенцесушители:

в маленьких ванных комнатах более популярным является применение М- и П-образных моделей;
в качестве наиболее распространённых материалов для изготовления выступают сантехническая латунь, нержавейка и оцинковка;
выгодно выделить полотенцесушитель на общем фоне можно, используя конструкцию с хромированным покрытием.

Современный новый полотенцесушитель способен в полной мере заменить собой обогревательный элемент, распространяя тепло внутри помещения. На нём всегда можно быстро высушить бельё и полотенца, используя оборудование по прямому назначению.

Чтобы обеспечить надёжность и безопасность эксплуатации оборудования, замена полотенцесушителя должна быть сопряжена с установкой байпаса, который позволит периодически спускать воздух, избавляясь от избыточного давления в системе. Внешне этот элемент выглядит как специальная перемычка с краном, который монтируется на резьбовое соединение.

Этапы проведения работ ↑

Начинать перенос полотенцесушителя, подключенного к системе отопления или горячего водоснабжения, следует с отключения подачи воды. Эту процедуру должен провести слесарь из организации, занимающейся обслуживанием дома. Самодеятельность может обойтись очень дорого. Лучше всего заранее предупредить соседей и сообщить им не только об отключении, но и о планирующихся сроках проведения работ. Последующие работы проводятся в таком порядке:

Демонтаж старого оборудования. С помощью «болгарки» аккуратно вырезаются старые коммуникации. При этом нужно следить, чтобы оставшиеся отрезки были достаточной для привязки нового трубопровода длины.
Монтаж байпаса с запорными кранами и последующая опрессовка системы.
Укладка трубопровода от нового места установки полотенцесушителя до стояка. Если новое оборудование будет существенно удалено, лучше всего провести гидротехнические расчеты, которые позволят правильно расположить трубопровод. Иначе устройство не сможет прогреваться до нужной температуры. Трубопровод может быть проложен по стене или же скрыт внутри нее под декоративным покрытием. Второй способ более эстетичный, но и более трудоемкий.
Разметка стены и закрепление на ней полотенцесушителя. Подключение оборудования к подведенному трубопроводу.
Проверка работоспособности системы.
Проведение необходимых отделочных работ.

Демонтаж старого оборудования должен проводиться так, чтобы к системе можно было привязать новый трубопровод

Кажущаяся простота процесса переноса полотенцесушителя не должна вводить в заблуждение. Особая сложность таких работ связана с тем, что оборудованию предстоит работать в условиях высокого давления. Малейшая неточность в монтаже или проектировании может привести к плачевным последствиям. Поэтому лучше всего доверить ответственную работу грамотным специалистам. Они быстро и качественно перенесут полотенцесушитель на любое удобное заказчику место.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.

Боковой, диагональный подвод

Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:

Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

Виды полотенцесушителей

Все полотенцесушители делятся на три основные группы:

водяные;
электрические;
комбинированные.

Последний тип сочетает в себе функции первого и второго.

Чаще всего змеевики для ванной комнаты выпускаются М-образной или U-образной конфигурации. У таких устройств достаточно низкая теплоотдача, которая составляет всего 0,5 кВт. Придавая полотенцесушителям иной вид, производители стремятся достичь более высокой теплоотдачи, поэтому в современных приборах она достигает 3 кВт.

Схема полотенцесушителя ПМ-образного комбинированного с полочками.

Водяные змеевики, устанавливаемые в ванной комнате, выступают в качестве батарей отопления, поэтому их чаще всего называют дизайн-радиаторами. Их можно использовать в любом ванном помещении независимо от его интерьера. Водяные сушилки производятся из нержавеющей стали, поверхность их может быть полированной, матовой или окрашенной. Цветовая гамма современных водяных полотенцесушителей многообразна, поэтому их можно легко подобрать под любой стиль интерьера. Помимо нержавеющей стали при их производстве нередко используется черный металл, чугун или цветной металл.

Электрические полотенцесушители идеально подходят для тех квартир, в которых время от времени отключают горячее водоснабжение. Их преимущество заключается в отсутствии необходимости производить врезку в водопроводную систему, поэтому их можно устанавливать практически на любой стене в ванной комнате. Большинство современных моделей управляется с помощью специального пульта управления. Помимо этого их можно запрограммировать на поддержание заданной температуры.

Электрический змеевик используется также в то время, когда отсутствует возможность подсоединения водяного к существующей системе горячего водоснабжения. Электрический прибор позволяет обогреть помещение ванной, не прибегая к неудобным и в тоже время дорогим решениям. Стоит отметить, что электрическое устройство можно подключит самостоятельно, не обращаясь за помощью к специалистам. Для этого достаточно тщательно изучить приложенную прибору инструкцию и ознакомиться с правилами и требованиями, которые предъявляются к монтажу электрооборудования в помещениях с постоянной повышенной влажностью.

Схема подключения полотенцесушителя к системе ГВС или отопления.

В большинстве случаев удобнее всего использовать комбинированные полотенцесушители. Когда в трубах есть горячая вода, они используются в качестве водяного прибора отопления, а в период ее отключения — электрического.

Чтобы выбрать правильный полотенцесушитель для своей ванной, можно посоветоваться со специалистами, которые подберут наиболее оптимальный вариант для того или иного случая. Но независимо от вида выбранного прибора нужно помнить о том, что полотенцесушитель обеспечивает дополнительный комфорт, тепло и удобство.

Статья по теме: Спальня в марокканском стиле своими руками (фото)

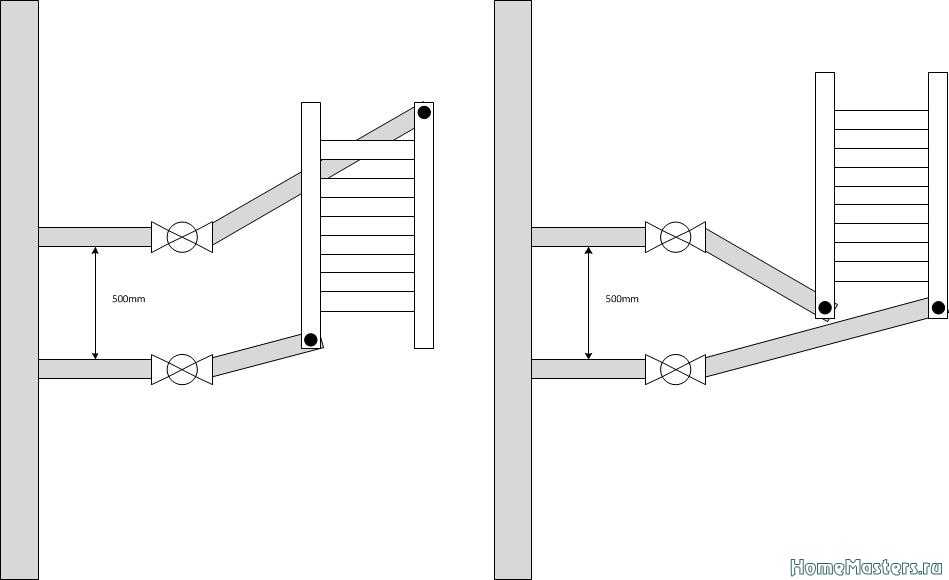

Схема 1 боковое и диагональное подключения, незауженный и несмещённый байпас.

Самое эффективное подключение для абсолютного большинства ПС (исключения будут добавлены чуть позже) – с подачей теплоносителя в верхнюю часть и с выпуском остывшего теплоносителя снизу. Обеспечить это можно применением бокового или диагонального подключения с незауженным и несмещённым байпасом.

Рисунок 12. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Боковое подключение.

Рисунок 13. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Диагональное подключение.

Схемы равнозначны, диагональный вариант практически не имеет никаких преимуществ перед боковым.

Эта схема подключения ПС самая универсальная:

Работает при любом направлении подачи в стояке.
Совершенно не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из ПС после отключения воды.
Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже точки подключения к ПС, а верхний отвод стояка — выше точки подключения к ПС.
Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
Не должно быть «горбов» (совершенно недопустимы, иначе в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут служить «карманами» для завоздушивания).
При нижней подаче между отводами однозначно не должно быть никакого заужения! Оно будет препятствовать работе ПС вплоть до полной неработоспособности! При верхней подаче допустимо в крайнем случае заужение байпаса на 1 шаг диаметра стояка (этот вариант мы рассмотрим подробно ниже), но для работы ПС оно не требуется.
Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

а) Замедляет циркуляцию во всём стояке (падает температура горячей воды с точек водоразбора в квартирах).
б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Сварка полипропиленовых труб

Подключать полотенцесушитель будем с помощью полипропиленовых труб. Почему именно полипропилен? Это самый оптимальный вариант.

Самые распространенные материалы для подводящих труб – это сталь, медь, и полипропилен:

Стальные трубы имеют большой вес, подвержены коррозии, для монтажа требуется сварочный аппарат.
Медные не ржавеют, но очень дороги и монтируются методом пайки.
Полипропиленовые не подвержены коррозии, дешевы, имеют небольшой вес. Армирование специальным волокном значительно увеличивают их прочность и стойкость к высоким температурам. Наличие разнообразных фитингов позволяет легко соединять полипропилен с металлическими трубами. Монтировать их очень просто. Для этого существуют специальные сварочные устройства, которые можно освоить буквально за полчаса и свободно делать качественные соединения. К тому же эти устройства можно взять напрокат в большинстве магазинов, торгующих пластиковыми трубами и строительными материалами. Стоит эта услуга примерно 400 рублей в сутки.

Подробнее о пайке и монтаже полипропиленовых труб можно почитать здесь.

Перенос полотенцесушителя на другую стену: согласование, порядок монтажных работ

Полотенцесушитель – важный элемент в любой ванной комнате, поскольку он не только обеспечивает сухость полотенец, но и осуществляет обогрев помещения, снижая при этом влажность. Типовые проекты предусматривают полотенцесушитель в каждом санузле, но зачастую не предусматривают одну немаловажную деталь – практичность. Поэтому иногда при ремонте в ванной комнате возникает необходимость переноса полотенцесушителя на другую стену. Сегодня речь пойдет о том, как это сделать и требуется ли в данном случае согласование (прилагается видео инструкция по осуществлению монтажных работ).

Перенос водяного полотенцесушителя

В связи с тем, что в некоторых старых домах место установки полотенцесушителя предусмотрено проектом, для начала необходимо уведомить свою управляющую компанию о том, что вы собираетесь производить действия по замене полотенцесушителя и его переносе на другую стену. Далее необходимо получить от них необходимое согласование, чтобы позднее не возникло никаких проблем.

Когда все бюрократические процедуры соблюдены, можно переходить непосредственно к действию. В первую очередь, необходимо договориться об отключении горячей воды в своей управляющей компании. Желательно предупредить своих соседей о том, что подача горячей воды на некоторое время будет приостановлена. Обычно весь процесс занимает не больше часа-полутора. Так вы сможете сохранить с жильцами хорошие отношения. Отключение воды обычно выполняет сантехник управляющей компании

Обратите внимание, что чаще всего эта услуга платная. Однако самостоятельно отключать воду, чтобы сэкономить, не рекомендуется. Во-первых, чаще всего вам это не удастся сделать, так как доступ в подвал для посторонних лиц невозможен

Если же это все-таки удастся, никто не гарантирует, что вы сможете правильно отключить только собственный стояк, не нарушив тем самым водоснабжение всего дома

Во-первых, чаще всего вам это не удастся сделать, так как доступ в подвал для посторонних лиц невозможен. Если же это все-таки удастся, никто не гарантирует, что вы сможете правильно отключить только собственный стояк, не нарушив тем самым водоснабжение всего дома.

Устройство прибора

После отключения воды нужно срезать старый полотенцесушитель при помощи болгарки и установить шаровые отсекающие краны, а также перемычку, называемую байпасом, которая предназначена для беспрепятственной работы всей системы в случае перекрытия отсекающих кранов. Теперь полотенцесушитель можно без труда закрывать, менять прокладки, ремонтировать и т.д. Если краны уже были установлены, то процедура существенно облегчается: полотенцесушитель можно довольно просто снять, открутив накидную гайку.

Схема установки водяного полотенцесушителя

Теперь необходимо проложить трубы водоснабжения до нового места установки полотенцесушителя. Нелишним будет напомнить, что это должны быть трубы из материалов, которые выдерживают высокую температуру. Это может быть либо сталь, которая уже проверена временем, либо полипропиленовые армированные трубы. Спрятать трубы можно углубив их в стену или с помощью декоративной отделки. Диаметр вновь прокладываемых труб не должен быть меньше диаметра исходных труб, иначе могут возникнуть проблемы с системой. Если расстояние до нового места установки довольно значительное, лучше воспользоваться услугами грамотного инженера-теплотехника, который рассчитает все возможные гидравлические потери и правильно подберет для вас диаметр и материал труб.

Прокладка труб

Далее необходимо разметить стену, на которую будет произведена установка полотенцесушителя. Прибор вешается на стену на кронштейны, для монтажа которых нужно просверлить стену, вбить дюбели и закрепить кронштейны.

Схема монтажа полотенцесушителя современной конструкции

После прокладки труб нужно повесить полотенцесушитель на новое место и присоединить его к трубопроводу.

Способ подключения

Полотенцесушитель можно присоединить к основной системе либо при помощи сварки, когда речь идет о стальном трубопроводе, либо при помощи резьбы с кранами. Резьбу не рекомендуется применять в том случае, когда обслуживание системы невозможно, нет доступа из-за декоративной отделки и т.д. Так как такое соединение может быть негерметичным, лучше применить сварку.

На заключительном этапе проводится опрессовка системы и проверка работоспособности нового прибора.

Водяной с вентилями

Если необходимо, после проведения всех действий можно проводить отделочные работы.

Перенести полотенцесушитель совсем нетрудно при соблюдении всех необходимых правил и при условии, что эту процедуру проводит грамотный человек, который сможет сделать все точно, без ошибок.

Варианты подключений

Принцип подсоединения полотенцесушителя к стояку одинаков для всех моделей: в один конец подводится вода, из второго – ее отток (обратка). Вариант подключения зависит от конкретной модификации устройства:

горячий теплоноситель подключается вверху, обратка – снизу;
подсоединение производится снизу;
подвод горячей воды – сверху, отвод – на противоположной стороне снизу, по диагонали;
подключение по центру снизу;
подсоединение к четырем точкам (для больших сушилок с горизонтальными трубами).

Способы подключения полотенцесушителей к системе ГВС.

Схемы подключения полотенцесушителей к стояку отопления:

Порядок подсоединения:
