Проектирование и установка системы отопления многоквартирного дома

Автономные системы отопления в хрущёвке: выбор котла и правильная разводка труб

Вопреки бытующему мнению можно сделать индивидуальное отопление в хрущевке. Для этого необходимо подобрать соответствующий нормам котел и предоставить управляющей компании разработанный проект. Предварительно она дает технические условия, на основе которых составляется автономная система отопления в хрущевках.

На что следует обратить внимание при решении этой задачи? Рассмотрим основные составляющие автономного отопления в хрущевке – котел, систему трубопроводов и радиаторы

Котел отопления для хрущевки

Средняя площадь двухкомнатной квартиры в хрущевках не превышает 60 м2. Поэтому оптимальная мощность газового котла должна составлять 7-8 кВт. Следующим условием является тип горелки – она обязательно должна быть закрыта. Так как устройство системы отопления в хрущевке по схеме не предусматривает монтаж котла – следует обеспечить нормальный воздухообмен для его работы. Это необходимо для забора воздуха с улицы при помощи коаксиального дымохода. В некоторых случаях можно устанавливать системы отведения угарных газов в воздушные каналы здания. Но перед этим необходимо получить согласование пожарной службы. Нередко именно это является препятствием для монтажа индивидуального отопления в хрущевке.

Трубы и радиаторы отопления

Для прокладки магистрали лучше всего использовать армированные трубы из полипропилена. Они характеризуются простым монтажом, доступной стоимостью. К их преимуществам можно отнести возможность скрытой установки. Ее можно выполнять только в полу, так как штробирование несущих стен запрещено. Схема системы отопления в хрущевке устроена так, что место установки радиаторов чаще всего находится под окнами. При проектировании автономной системы отопления можно предусмотреть монтаж дополнительных батарей. Чаще всего их устанавливают в ванную комнату.

Проект и схемы отопления хрущевки

При разработке схемы отопления хрущевки нужно предусмотреть все нюансы. В частности – обеспечение горячего водоснабжения. Поэтому лучше всего приобретайте двухконтурные котлы отопления.

Требования к схеме ничем не отличаются от стандартных.

  • Соответствие температурного режима и давления эксплуатационным характеристикам труб, радиаторов;
  • Подключение к системе водоснабжения для подпитки отопления;
  • Установка расширительного бака и циркулярного насоса.

В этом случае возможен монтаж водяного теплого пола. Для этого схема отопления хрущевки предусматривает монтаж коллектора. Он выполнит распределение теплоносителя по трубопроводам теплого пола, встроенная система смешивания горячего и холодного потоков воды (двухходовой клапан) будет автоматически регулировать температуру.

Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика – в ванной, на кухне и жилой комнате.

Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.

Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.

К атегория:Водоснабжение и отопление

Общее описание автономной системы

Независимая греющая система – это оборудование для теплообеспечения жилого помещения, не подключенное к общим магистральным сетям.

При грамотной реализации комплекс обеспечивает владельцам недвижимости оптимально удобные условия проживания и дает возможность не зависеть от перебоев в централизованных поставках греющего ресурса.

Среди главных достоинств индивидуальных греющих систем фигурируют следующие позиции:

  • мгновенная корректировка уровня тепла в квартире и возможность выставить температуру прогрева лично под себя;
  • экономия финансовых средств на коммунальных платежах;
  • эксплуатационная простота и доступность;
  • высокий уровень КПД и качественная теплоотдача;
  • надежность, безопасность и долговечность оборудования.

Именно эти параметры привлекают потребителей и делают автономные комплексы востребованными.Отказ от централизованных поставок тепла и переход на независимую отопительную систему в квартире экономически выгоден. Затраты на обогрев жилья сокращаются в 2-3 раза, а на обеспечение горячей водой – в 3-5 раз. При этом уровень комфорта в помещении становится выше

Структура системы центрального отопления

Централизованное отопление считается сложной инженерной конструкцией, основная задача которой состоит в выработке и обеспечении многоквартирных домов горячим водоснабжением и теплом. Сеть состоит из нескольких объектов:

  • котельная или ТЭЦ, которые нагревают воду;
  • трубопровод, который доставляет горячую воду до потребителей;
  • оборудование в квартирах, которое распространяет тепло.

Однотрубная разводка

Однотрубная схема обогрева подразумевает подачу и отбор теплоносителя по одной магистрали. Считается самой неэффективной отопительной системой, потому что теряет много тепловой энергии во время транспортировки. Кроме того, к жителям верхних этажей вода доходит уже теплой, а не горячей. К недостаткам такой системы относят невозможность установки приборов учета и регулировки тепловой энергии, а также замены старых радиаторов отопления на новые. Это может нанести вред сети отопления всего дома.

Сейчас такую сеть отопления можно увидеть в хрущевках и сталинках. Позже появился усовершенствованный вариант, который назвали «ленинградка». В этой системе можно устанавливать ручные регуляторы и новые радиаторы.

Двухтрубная разводка

Как уже понятно из названия, подающая и обратная тепловые энергии двигаются по разным магистралям. Благодаря этому температура тепловой энергии практически одинакова на входах во все квартиры.

Замена радиаторов не имеет никакого влияния на общую сеть обогрева; допускается установка автоматических аппаратов регулирования и учета тепла.

Автономное отопление

Автономное отопление чаще встречается в новостройках, где владелец квартиры самостоятельно принимает решение по подключению к центральной системе обогрева. Также оно используется для частного сектора. Источником тепла в такой системе служит индивидуальная котельная, расположенная в квартире.

Централизованное отопление для многоквартирного дома

Работа центральной системы состоит в транспортировке теплоносителя с котельной в тепловой узел многоэтажки, а затем — его распределении по каждой квартире. Многие отечественные дома оборудованы однотрубной системой с двумя уровнями розлива. При подаче и обратке разводка труб размещается на чердаке. Это верхняя разводка системы отопления. При нижней размещение происходит в подвале.

Стояки различают:

  • с попутным движением тепловой энергии;
  • с движением с нижней части вверх;
  • движение происходит сверху вниз.

Если используется нижний разлив, стояк соединяется перемычкой с другим стояком. Перемычки располагаются в чердачном помещении или в квартирах последнего этажа.

Совместимость теплых полов с напольными материалами

Давайте сразу определим, под какие материалы целесообразно класть греющую пленку. В 90% случаев используют стандартную керамическую плитку, и это правильно. Во-первых, она хорошо аккумулирует тепло и постепенно отдает его в пространство помещения. Во-вторых, она не боится перегрева, не высыхает и не деформируется, как деревянные материалы.

Если все-таки хотите положить ламинат, пусть это будет специальная серия, предназначенная для использования с теплым полом. Нежелательно использовать пробковое покрытие — оно обладает очень плохой теплопроводностью. Так как инфракрасный теплый пол не нагревается свыше 45˚С, то его можно стелить и под кварц-виниловую плитку. Рекомендуется следить за тем, чтобы температура покрытия над греющей пленкой не превышала 28˚С.

Батарея в стене: оставить или демонтировать?

По бывшему союзу разбросано немало многоквартирных домов с «внутристенной» отопительной системой. Их можно встретить как в Москве, так и в Мурманске, Санкт-Петербурге, Челябинске, а также многих городах Беларуссии и Украины. Но что это такое «батарея в стене» – прихоть или глупость советских архитекторов? Либо же слишком рано появившаяся инновация? И что сегодня с ней делать: менять или оставить как есть?

Причины появления домов с внутристенными батареями

В хрущевские и брежневские времена, когда и возводилось подобное жилье, главной задачей архитекторов и строителей было как можно быстрее обеспечить население собственной жилплощадью. И формирование централизованной отопительной системы на стадии заливки железобетонных конструкций было вполне логичным шагом.

Плюс, батареи внутри стен являются действительно инновационным и практичным решением. При правильной укладке труб и качественном изготовлении железобетона с хорошим утеплителем отапливается отнюдь не уличный воздух, как многие считают, а сами плиты.

И тепло по технологии должно отражаться внутрь помещений. В результате требуется гораздо меньше энергии для комфортного обогрева. Да и воздух в комнатах не такой влажный, нежели при обычных настенных радиаторах. Сегодня подобное технологическое решение все обширней применяют в европейских странах именно из-за экономичности и практичности.

Читать также:  Дизайн зонирования кухни. Примеры, фото, особенности

В советские годы технология укладки батарей внутрь стен была достаточно распространена и охватила многие регионы. Возводились такие дома из серий 91, 121, 1-515, 464, 1605 и многие другие. Каждое НИИ стремилось «улучшить» конструкцию. И в одних внутрь плит прокладывался только стояк, в других полностью вся система отопления. В каких-то проектах трубы в стенах фасада, а иных наоборот укладывались исключительно в межкомнатных.

Батарея в стене: как от нее избавиться и стоит ли?

Основная проблема с такими батареями в невозможности их перекрыть, когда становится жарко. Плюс дома стареют и трубы в них естественно тоже. В любой момент может случиться порыв. И если в здании с «открытыми» трубами отопления их без ощутимых проблем можно поменять на новые. То с «замурованными» придется серьезно потрудиться.

Причем в большинстве случаев первым делом необходимо будет заказать проект переустройства системы отопления, и пройти множество согласований. Проектно-сметную документацию можно сделать и на стороне, а за согласованиями придется идти в ЖЭК. Работы лучше всего поручить им же.

Принцип работы

Однотрубная магистраль отопления не разделяется на подающий и обратный трубопровод. Теплоноситель движется по замкнутому кольцу: он выходит из котла и возвращается по одной трубе. В такой схеме радиаторы и приборы имеют последовательное расположение.

В каждый функциональный элемент жидкость поступает по очереди. Такой способ движения теплоносителя становится причиной постепенного снижения температуры во время его поочередного движения по батареям системы — следующий прибор отопления всегда чуть холоднее предыдущего, а последний – самый холодный.

Цикл и виды

В рассматриваемой нами схеме оба стояка – подача и обратка – располагаются в подвале, цоколе. Подача подсоединена к главной линии снизу. В многоэтажном здании прямой стояк перемещает теплоноситель поочередно на каждый этаж, где он распределяется последовательно по радиаторам и отдает тепло. Завершается такой цикл возвращением (опусканием) остывшей жидкости в котел. Нагрев батареи можно регулировать терморегулятором.

Во время циркуляции в трубы неизбежно попадает некоторое количество воздуха, он может постепенно скапливаться, поэтому его выводят посредством специальных клапанов на верхнем этаже – это закрытая система (открытым схемам присуща чаще всего верхняя разводка). Трубы могут располагаться как вертикально, так и горизонтально. В целом однотрубная система может быть открытой, с горизонтальным и вертикальным положением труб.

Монтаж системы отопления

В настоящее время рынок представляет различные материалы, и поэтому могут быть реализованы различные схемы монтажа системы отопления своими руками.Вполне возможно, что Вам не понадобятся какие-то профессиональные навыки и умения. Достаточно терпения и последовательности в выполнении тех или иных операций.

Ниже приведена инструкция, согласно которой можно смонтировать отопление в частном доме:

  1. Монтаж отопления начинается с выбора схемы, которая будет реализовываться. А в свою очередь схема определяется как финансовыми возможностями, так и характеристиками дома, в котором отопление монтируется.
  1. После того, как будет выбрана схема, составьте список необходимого оборудования и материалов, для которых необходим определенный запас и отправляйтесь в специализированный магазин.
  2. В первую очередь устанавливается отопительный котел, согласно правилам, описанным в инструкции по эксплуатации.

Помещение бойлерной: котел и все необходимые приборы

  1. В необходимых местах монтируются отопительные приборы соответствующей мощности и размеров.

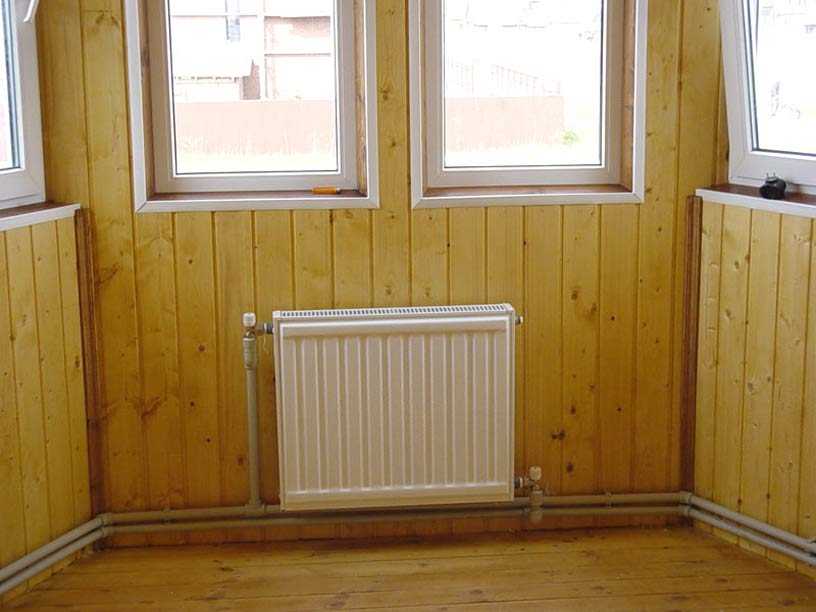

Батареи под окном

  1. К каждому прибору протягивается трубопровод, согласно выбранной схеме.

Проводка труб к батареям

  1. Выполните контрольный запуск и проверьте систему насчет протечек.

Обеспечение теплом многоквартирных домов централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Преимущества и недостатки

Разводка стояков снизу означает, что трубы, по которым циркулирует жидкость через приборы отопления, располагаются на самой нижней точке помещения: на уровне пола, под полом, в подвалах и цоколях.

Схема обогрева с нижней разводкой имеет несколько минусов. Во-первых, замкнутость тока воды не дает отключить один радиатор или отдельно отрегулировать его работу — это возможно лишь через отключение всех приборов и целой магистрали.

Этим же объясняются сложности при устранении течи или ремонте радиатора — приходится сливать весь теплоноситель. Все эти проблемы решаются при помощи байпасов или байпасных запасных линий.

Газовый котел для автономного отопления

Отдельным вопросом стоит выбор типа котла, который будет нагревать теплоноситель для системы отопления в квартире. Он может быть либо газовым, либо электрическим. В этом разделе рассмотрим первый вариант.

Газовый котел для автономного отопления

На сегодняшний день газовые отопительные котлы являются самыми популярными среди оборудования подобного класса. Они прекрасно проявляют себя как в частных домах и коттеджах, так и в системе автономного обогрева в городской квартире. К преимуществам газовых котлов перед остальными устройствами относятся следующие.

  1. Дешевизна топлива. Топить квартиру, дом в частном секторе или загородный коттедж газом выгоднее всего – цена топлива относительно низкая. Следовательно, отказавшись от централизованного отопления и перейдя на подобный нагревательный котел, вы получаете возможность сэкономить большое количество денег и быстрее окупить все затраты на перепланировку.
  2. Бесшумность – современный котел не будет вам мешать спать, отдыхать или заниматься домашними делами.
  3. Компактность – нагревательный котел средней мощности, работающий на газу, занимает не слишком много места. Его габариты сравнимы с одной секцией кухонного шкафа.
  4. Функциональность – современная автоматика позволяет иметь большую свободу действий в настройке работы газового котла.

Газовые котлы

Но есть у подобного устройства и один недостаток. Связан он с топливом – газовый котел является пожароопасным оборудованием. Потому подключение к подаче энергоносителя лучше доверить опытному специалисту, имеющему соответствующие разрешения и допуски и обладающему всеми необходимыми инструментами и навыками работы с ним. Что такое конвектор давления и как его установить, Вы можете посмотреть на нашей странице.

Газовые котлы, в свою очередь, подразделяются на два основных типа – одно- и двухконтурные. В первом случае топливо сжигается для нагрева только теплоносителя системы отопления и ни для чего более. Двухконтурный котёл еще и снабжает вас горячей водой, от централизованного снабжения которой вы также в будущем сможете отказаться.

Устройство газового котла

Рассмотрим устройство котла, представленного на изображении выше. Это двухконтурный отопительный прибор с разделенными теплообменниками – верхний используется для нагрева жидкости для отопления, а нижний – для горячей воды, применяемой жильцами квартиры. Насос создает нужный уровень давления в магистрали. Расширительный бак позволяет компенсировать увеличение объема жидкости в системе отопления при повышении температуры. Продукты горения, образованные в ходе работы котла, отводятся в коаксиальный дымоход. Через него также вентилятором забирается воздух с улицы, необходимый для функционирования камеры сгорания.

Обслуживание расширительного бака

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

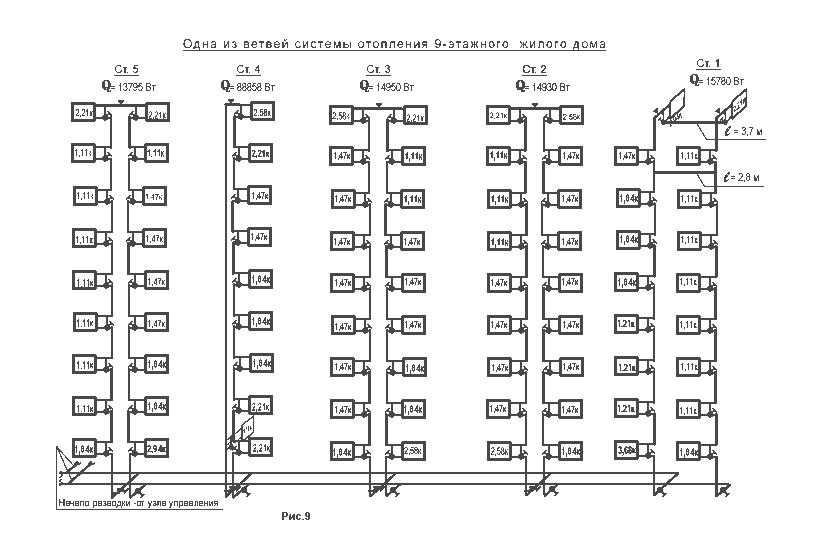

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

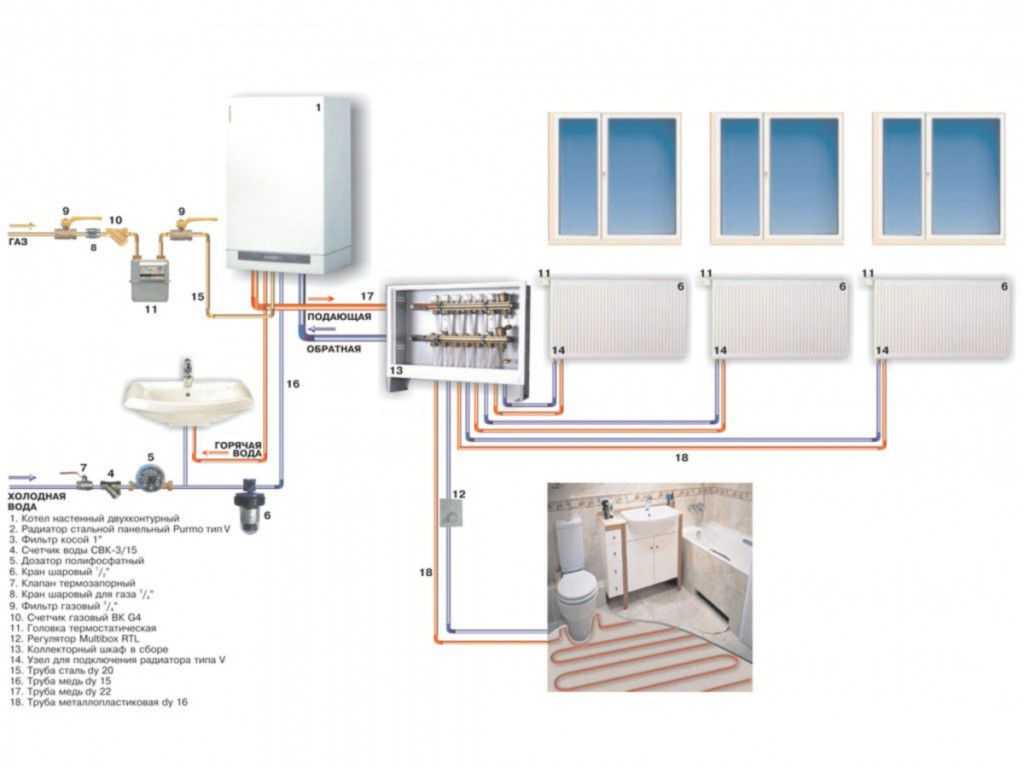

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Система отопления в многоквартирном доме: схема подключения и особенности

Для обеспечения потребностей в отоплении жителей высотных зданий, хорошо подходят централизованные системы теплоснабжения. Централизованное теплоснабжение предполагает передачу подогретого теплоносителя из котельной по сети подведенных к многоэтажному дому изолированных труб. Централизованные котельные обладают достаточным КПД и дают возможность совмещать низкие эксплуатационные расходы и приемлемые показатели эффективности теплоснабжения многоэтажных домов.

Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов.

Подрядчики и строители заинтересованы в том, чтобы обеспечить владельцев квартир надежной и продуктивной системой теплоснабжения, поэтому схема отопления многоэтажного дома разрабатывается с учетом актуальной стоимости теплоресурсов, показателей тепловой отдачи отопительных приборов, их энергоэффективности и оптимальной последовательности подключения к контуру.
