Почему не греет теплый пол: причины и способы ремонта

Поломка электрической системы: возможные неисправности

Среди причин прекращения функционирования конструкции следует отметить следующие:

Отсутствие напряжения. Данная проблема, как правило, заключается в автоматическом выключателе, индикаторы которого не всегда правильно отображают показатели системы. Для устранения неисправности нужно вытянуть регулятор из розетки и с помощью мультиметра измерить его напряжение.
Если питание в порядке, необходимо проверить на работоспособность регулятор, датчик и контуры. Для испытания последних надо измерить их сопротивление. Полученные данные должны совпадать со значениями в паспорте. Если это условие не соблюдено, нужно искать короткое замыкание или обрывы.
Если контуры работают исправно, но электрический теплый пол не греет, причину надо искать в датчике, который является резистром. В этом случае поможет мультиметр, с помощью которого следует проверить сопротивление указанного элемента системы. Если датчик неисправен, его нужно заменить на новый.
Когда ни один из рассмотренных вариантов не является причиной поломки, необходимо проверить регулятор.

Иногда возникает и другая неприятность: теплый пол плохо греет. Причиной этому могут быть такие неисправности:

Напольное покрытие медленно прогревается (например, при стяжке, толщина которой более 30 мм).
Датчик установлен слишком близко к греющему кабелю.
Низкое напряжение в сети.

Если не греет электрический теплый пол

Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:

Возможно, вышел из строя терморегулятор. Именно данный элемент электрических полов отвечает за «старт» включения нагревательной пленки или кабеля в работу. Если вышел из строя терморегулятор, то, соответственно, теплый пол работать не будет.

Сгорел датчик температуры. Эта такая маленькая штучка, которая расположена непосредственно в самом теплом полу. Температурный датчик передаёт данные терморегулятору, а тот, в свою очередь, «думает», нужно ли включать теплые полы. При выходе из строя датчика температуры, электрические полы, также, работать не будут.
Проблемы с нагревательным кабелем, возможно, он повреждён. Подумайте над тем, когда именно перестал греть теплый пол. Возможно, перед возникновением этой проблемы, осуществлялись какие-то ремонтные работы, и нагревательные элементы теплого пола были повреждены.

Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.

Как проверить терморегулятор теплого пола

Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.

В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты

Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.

Как проверить датчик температуры теплых полов

Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.

При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.

Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.

Почему не греет водяной обогрев

Итак, если водяной обогрев вам принес разочарование, не спешите его ругать, вполне возможно, что все можно исправить.

Система совсем не греет

Данная проблема может возникнуть в результате следующих причин:

Перекрыты краны. В распределительном щитке для каждого контура имеются шаровые краны. Необходимо убедиться, что все ручки расположены вдоль труб, т.е. открыты.
Циркуляционный насос не работает. Его работа должна сопровождаться легкой вибрацией и небольшим шумом. Если этого нет, то следует проверить питание,возможно понадобится полностью заменить насос.
В систему попал воздух. Это неприятная история, но поправимая. Для ее устранения следует обратиться за помощью к специалистам, так как решить проблему своими руками вряд ли удастся.

Правильная схема укладки водяного обогрева

Обогрев работает неэффективно

Если теплый пол плохо греет, то причин может быть несколько:

Мощности котла недостаточно. В этом случае надо понизить температуру в других помещениях, где это возможно. Не исключено, что ситуацию исправит профилактический ремонт и ревизия термодатчиков.
Возможно, теплый пол слабо греет потому, что на нем установлена дополнительная мебель или уложен ковер. Чем более открытой будет поверхность, тем лучше.
Труба частично перекрыта (закупорена) воздухом.Решается путем удаления воздушной пробки.
При монтаже утеплитель уложен с нарушениями технологии, в результате чего тепло уходит вниз. В этом случае надо зафиксировать, сколько прогревается теплый пол и до какой температуры, отклонение от нормы свидетельствует чаще всего именно об этом. Существует два варианта решения проблемы – либо демонтировать покрытие и наново выполнить теплоизоляцию, либо использовать дополнительные источники обогрева.
Крайне неприятный случай, когда покрытие нагревается неравномерно, т.е. «пятнами». Если выпуск воздуха из системы не принес положительного результата, значит плохо выполнена пароизоляция. В таком случае система работает на осушение, а не на отопление помещения.

Проверить это очень просто – надо уложить на покрытие квадратный метр пленки и проклеить его по периметру скотчем. Если спустя сутки или даже раньше на пленке появится испарина, а стыки плитки потемнеют, значит,систему необходимо переделать по технологии. Если не устранить эту проблему, то на поверхности образуется плесень и грибок, что приведет к неприятному запаху.

Схема электрического теплого пола

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Почему не греет теплый пол (электрический)?

Когда совсем плохо греет теплый пол электрический, причины могут быть разные, и чтобы их выявить, следует провести диагностику всей системы.

Она происходит в следующей последовательности:

Первым проверяется наличие напряжения. Если оно есть, то нужно причина не в нем.
Часто именно датчик становится «виновником» того, что пол холодный. Нужно измерить на нем сопротивление и в случае неисправности просто заменить на новый.
Терморегулятор так же может выйти из строя, поэтому его так же нужно прозвонить и при необходимости заменить.
Если при проверке сопротивления в контурах с помощью мультиметра было выявлено его несоответствие заявленным параметрам, то причиной может быть либо короткое замыкание, либо прорыв кабеля.

В том случае, если наружная проверка показала, что и датчик, и напряжение, и терморегулятор в норме, причину следует искать под напольным слоем или стяжкой. Для этого придется демонтировать весь пол, что довольно хлопотно и дорого.

Если же проверка всех элементов теплого пола показала, что они исправны, то, скорее всего, были совершены следующие ошибки при монтаже:

Неправильный расчет мощности, поэтому система не тянет.
Теплоизоляция либо выполнена некачественно, либо вообще отсутствует и потери тепла не дают системе разогреться.
Сам монтаж был произведен некачественно, например, слишком большой шаг при укладке кабеля или стяжка оказалась толще, чем следует, либо термодатчики находятся близко к нагревательному элементу.

В таком случае, систему придется переделывать, и лучше об этих проблемах узнать до укладки напольного покрытия. Если же подойти к выбору и монтажу теплого пола со всей ответственностью, то он будет обогревать и создавать уют в холодные зимние дни на протяжении нескольких десятилетий.

Причин в данной ситуации, может быть несколько:

– слишком толстый слой стяжки, плиточного клея, «пирога» основания пола;

– отсутствие или некачественное утепление;

– пониженное напряжение в электрической сети;

– неправильно расположенный термодатчик пола.

Слой цементно-песчаной стяжки , должен быть в пределах от 30 до 50 мм, в зависимости от шага монтажа греющего кабеля, мощности электропола.

Чем больше высота “пирога” пола – тем больше времени необходимо, на прогрев его до установленной температуры.

Если речь идет о первом запуске, время нагрева, до выбранной температуры может составлять от 30 минут до 24 часов.

Перед тем, как выбрать тот или иной вид электроподогрева пола – проконсультируйтесь со специалистом, предоставив полную информацию:

– о конфигурации помещения;

– толщины стяжки, “пирога” пола;

– материале финишного покрытия;

– использование, в качестве основного или дополнительного источника тепла.

При использовании неправильно подобранной мощности , с учетом вышеуказанных параметров, в лучшем случае – поверхность будет долго нагреваться.

В худшем – не будет нагреваться до установленной температуры.

При недостаточном или некачественном утеплении, тепло потери могут быть настолько велики, что электроподогрев, не сможет поддерживать установленную температуру поверхности.

Соблюдение данного условия особенно важно, если речь идет о проектно холодных помещениях – балконе, лоджии, веранде, кладовке или гараже. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности

При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности.

Наиболее часто, эта проблема встречается в новостройках, дачных кооперативах, небольших деревнях.

Часто встречаемая ошибка, при самостоятельном монтаже – н еправильно установленный датчик пола .

Наиболее распространены две ошибки:

– установка датчика, слишком близко к греющему кабелю. В таком случае, повышение отображаемой температуры (при использовании терморегулятора с жидкокристаллическим экраном) будет происходит довольно быстро – терморегулятор будет отключать подачу напряжении. Пол – оставаться холодным или слабо нагретым.

– установка термодатчика, вне зоны нагрева. В такой ситуации, поверхность будет излишне теплой или, даже горячей. Автоматическое выключение подогрева может не происходить.

В обоих случаях, стоит обратиться к специалисту, для устранения неполадки.

Специалисты нашего магазина помогут подобрать оптимальный вариант, согласно конфигурации помещения и ваших пожеланий.

В данной статье мы рассмотрим время нагрева теплых полов

Неисправности электрического теплого пола

Что делать, если теплый пол греет неравномерно или не нагревается вовсе? Для того, чтобы приступить к ремонту не работающего устройства фирмы Теплолюкс, необходимо выяснить причину поломки и понять, как именно работает система электрического пола.

Принцип работы выглядит следующим образом: ток поступает на нагревательный элемент, вследствии чего он накаляется и передает тепло поверхности пола. Это в дальнейшем приводит к нагреву воздуха в помещении.

Ток поступает в нагревательную систему через терморегулятор, главная функция которого — включить и отключить нагрев, а также при помощи него регулируют температуру теплоносителя. Когда достигается установленная температура, термостат автоматически приостанавливает процесс нагрева.

Движение тока к элементам нагрева происходит через термодатчик, главной задачей которого является включение и отключение подогрева пола. По достижению установленной температуры он отключается, так же отключение происходит, если произошел перегрев покрытия.

Давайте рассмотрим основные причины, почему не греет теплый пол, наиболее частые из них следующие:

Поломка терморегулятора, это одна из наиболее часто встречающихся неисправностей, для проверки обесточьте сеть, снимите прибор и протестируйте его, используя мультиметр.

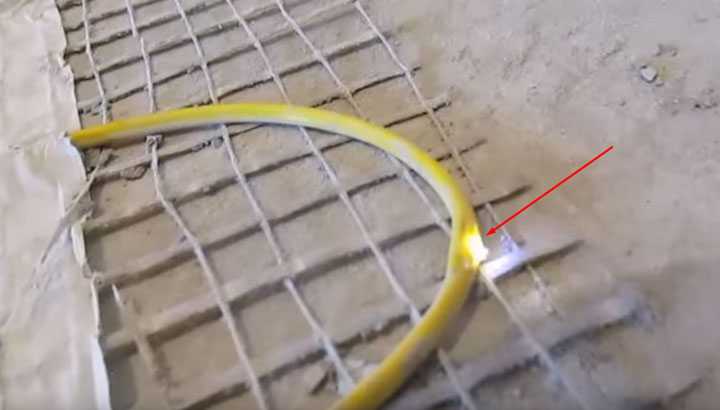

Поврежден кабель, происходит это, как правило, еще на этапе монтажа или если вы делали отверстие в полу. Для проверки измеряют его сопротивление и изоляцию.
Если отклонение измерения от паспортных данных более 4-6 %, можно с уверенностью сказать, что он поврежден или разорван. Пленочный инфракрасный нагревательный элемент быстро портится, если покрытие очень тонкое и на него постоянно идет неравномерная нагрузка.
Не работает температурный датчик. Если поверхность плохо греется (еле-еле), или он не отключается, это свидетельствует о некорректной работе или неправильном монтаже. Еще одной причиной неисправности может быть неправильное его расположение, то есть его монтировали очень близко к системе нагрева.
Это приведет к тому, что он за короткое время будет нагреваться и отключаться, при этом поверхность не успеет прогреться в достаточной мере. Допустимой нормой расхождения от установленной принято считать не более 2-3 градусов.
Некачественно выполненная изоляция.

Итак, рассмотрим, что надо делать при конкретных поломках.

Теплый пол не работает (не греет)

Наиболее частая причина данной ситуации – неисправность терморегулятора или отсутствие питания. Пленочный теплый пол не может выйти из стоя весь одновременно (все отрезки пленки), так как нагревательный элемент разделен на секции, карбоновые полосы – проводники, соединенные параллельно. Кроме того – вся поверхность пола разделена на отдельные участки (отрезы пленки).

Отсутствует напряжение на терморегуляторе. Проверяется мультиметром или индикаторной отверткой на 1 и 2 клеммах терморегулятора.

Неисправность терморегулятора. Проверяется путем измерения напряжения на выходных клеммах (обычно 3 и 4 клемма ) терморегулятора. При включенном терморегуляторе и поданной команде на включение обогрева (формирует терморегулятор) на этих клеммах должно присутствовать напряжение 220-230В. Если это так, то терморегулятор рабочий, если нет, то его необходимо заменить.

Неисправность питающего провода, идущего от терморегулятора к пленочному полу (обрыв, передавливание, отгорание и т.д.). Проверяется путем измерения сопротивления между питающими проводами теплого пола при отключенном терморегуляторе. Высокое сопротивление указывает на обрыв питающего провода. Необходим его осмотр.

Неисправности водяного теплого пола

Главной причиной плохой работы водяного пола является некачественный монтаж, который выполняют низкоквалифицированные специалисты. Также причина может крыться в маленькой мощности котла или неотлаженной работы насоса.

Циркуляционный насос теплого пола

При включении в первый раз, может возникнуть ситуация, когда не нагревается или неравномерно греет система, нужно для начала проверить правильно ли работает контур. Проверьте все ли вентили в распределительном щитке находятся в положении “открыто”. Любые ремонтные работы нужно начинать с предварительного осмотра. Если все вентили повернуты вдоль трубы, значит они открыты.

Если пол перестал греть, возможная причина поломки может крыться в циркуляционном насосе. Система не включится, при этом питание поступает, но температура не поднимается, поскольку теплоноситель не циркулирует. Нужно выполнить замену неисправного насоса.

Еще одной причиной почему не запускается контур, может служить завоздушивание, то есть из-за образовавшейся пробки теплоноситель не продавливается по системе. По причине завоздушивания одна часть пола может быть теплая, а другая холодная. Эту проблему может решить квалифицированный специалист.

Холодная обратка может свидетельствовать не о поломке, а о большой площади обогрева или о недостаточной мощности котла. Если прогрев происходит местами, это результат плохой пароизоляции, исправить подобное можно только переделав ее заново.

Ну и, конечно, может быть повреждение труб нагрева, выходом из этой ситуации является их частичная замена. Для этого перекройте подачу воды, обеспечьте доступ к трубе и замените испортившийся элемент.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С: С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.
