Как проверить теплый пол перед укладкой

Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции

• 1
• 2
• 3
• 4
• 5

Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.

Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.

Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.

Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.

Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.

Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.

Устройство электрического кабеля

Чтобы обеспечить необходимой температурой для обогрева помещения, при обустройстве теплого пола прокладываются нагревательные провода, которые бывают нескольких типов. Резистивный тип создает температуру одинаковую на каждом участке кабеля и подает стабильное тепло на покрытие пола.

Но если на полу располагаются тяжелая бытовая техника и громоздкая мебель, то наблюдается теплообмен между материалом мебели и покрытием пола. Это приводит к чрезмерному и долгому нагреву кабеля и выходу его из строя.

Чтобы не поднимать покрытие пола для ремонта кабелей, надо проверить сопротивление нагревающих кабелей перед обустройством теплого пола.

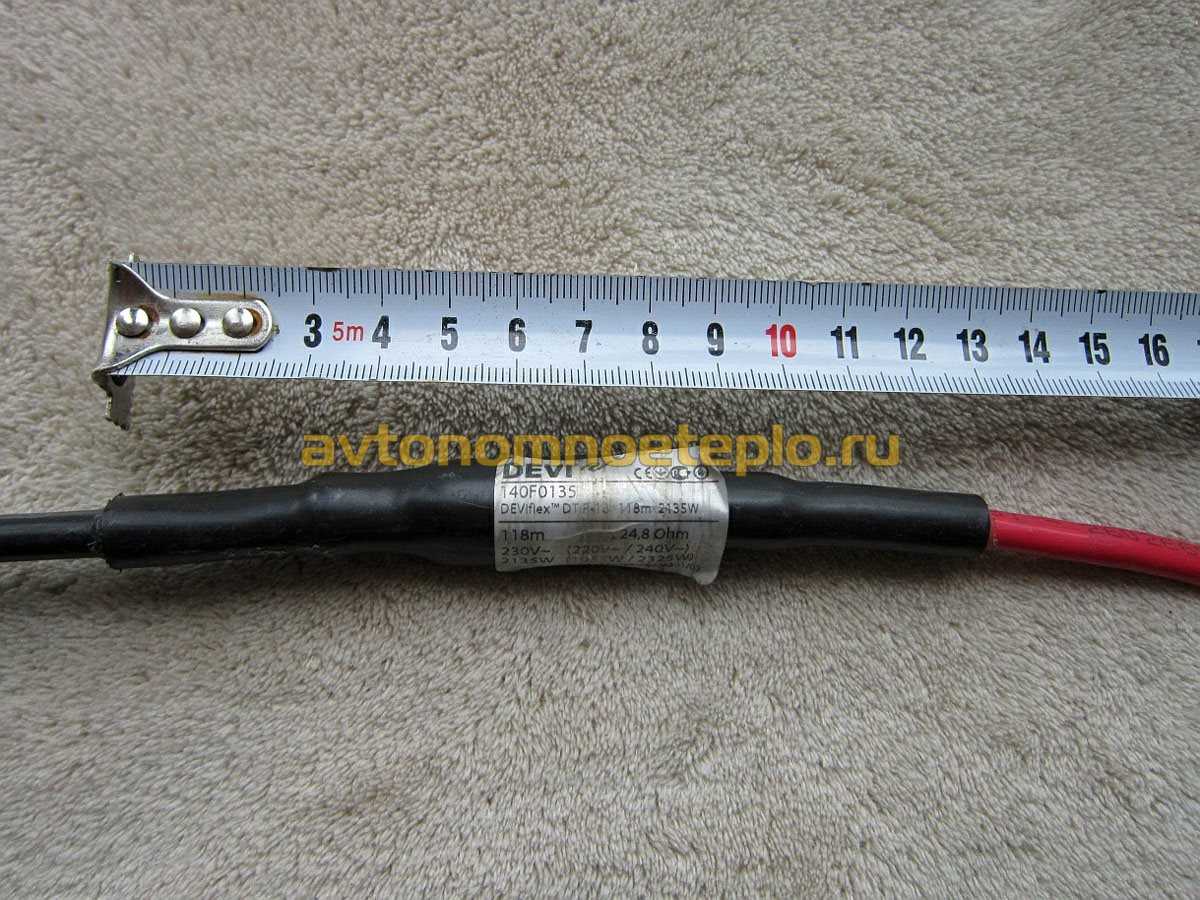

В бирке кабеля дается показатель сопротивления, увеличение или уменьшение которого допускается на 5-10%.

Щупы мультиметра соединяют с проводами от теплого пола.

При этом мультиметр должен показывать уровень, обозначенный в документе кабеля.

Единый двужильный кабель представляет сетку из проводов, заглушенную с одной стороны. Такой вид используется при монтаже в цементную стяжку.

Расчет сетки делается с исключением площади, на которой расположена мебель с крупной бытовой техникой.

Если использованы два отдельных жила, то можно регулировать длину, сделав разрезы изоляции.

Сопротивление пленочного типа теплых полов, отличается от других систем обогрева. Состав пленочного пола состоит из цепи активных сопротивлений, которые, имеют небольшую толщину, они могут использоваться при обустройстве любых типов напольных покрытий.

Греющую пленку резать можно, но строго по указанным линиям.

Рекомендуем: Как устанавливается карбоновый тёплый пол?

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

• неисправность в цепях регулятора температуры;
• неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Методика проверки теплого пола на работоспособность

Для определения неисправности системы обогрева, можно применять два метода: визуальный и метод измерений основных параметров. И если в первом случае потребитель может отталкиваться лишь от внешних признаков (почернения, расплавы изоляции и т.п.), то вот второй вариант дает более точную оценку повреждения системы.

Проверка нагревателей теплого пола при помощи мультиметра

Первым делом следует убедиться в наличии питающего напряжения на клеммах терморегулятора. Для чего переведя мультиметр в положение для измерения переменного напряжения необходимо удостовериться в наличии сети. Предварительно необходимо снять защитную крышку с регулятора температуры.

Дальнейшим шагом является замер сопротивления нагревательного кабеля (пленки). Для чего всю систему следует обесточить и, переведя мультиметр в положение для измерения сопротивления приложить щупы прибора к выводам нагревательных элементов (предварительно отключив их от клемм терморегулятора).

Показатели сопротивления могут варьироваться в зависимости от мощности устройства. Ну а чтобы точно определиться с правильностью измерений (зная мощность вашего теплого пола) можно воспользоваться следующей зависимостью:

И тогда, подставляя имеющиеся значения, вы сможете определить правильность измерений.

Например, если мультиметр показал значение сопротивления 100 Ом, то мощность вашего теплого пола по приведенной формуле будет P=2202/50=480Вт.

Кстати если паспортные данные на теплый пол отсутствуют, то усреднено можно принимать мощность нагревателей в соотношении 150Вт на 1 квадратный метр площади пола.

Сопоставив результаты измерений с имеющимися характеристиками можно будет узнать о качестве нагревателя. Если же результаты измерений существенно отличатся от паспортных данных (более 10 – 15%), то можно говорить о повреждении нагревательного элемента.

Превышение сопротивления – короткое замыкание цепи;

Пониженные (нулевые) показатели сопротивления – обрыв кабеля.

Безусловно, дальнейший ремонт теплого пола потребует привлечения специалистов для демонтажа и последующего монтажа нагревательных элементов.

Проверка терморезистора

В случае, когда нагреватели целы, следующее на что следует обратить внимание – это терморезистор. Его целостность также может быть проверена при помощи мультиметра

Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды. И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С. На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика.

Как уже было сказано выше, замена терморезистора – это весьма простое мероприятие. И при необходимости потребитель сможет выполнить указанную процедуру самостоятельно.

Как проверить терморегулятор теплого пола

Последним шагом проверки выступает диагностика терморегулятора. Для чего можно воспользоваться обычной лампой накаливания, вкрученной в патрон (будет выступать в качестве нагрузки).

Очередность действий в таком случае будет следующей:

1. Терморегулятор теплого пола подключается по стандартной схеме (подводятся питающие провода, а также подключается термодатчик) к выходу на нагревательный кабель подключается лампа накаливания.
2. Подается питающее напряжение.
3. Терморегулятор переводится в положение максимум (лампа должна начать свечение).
4. Термодатчик нагревается над лампой (по мере его нагрева лампа должна потухнуть).
5. После остывания термодатчика лампа вновь должна включиться в работу.

При исправности всех элементов теплого пола, следует особо тщательно проверить все места соединений и убедиться в отсутствии механических повреждений. На этом диагностика теплого пола может быть завершена.

Предлагаем к просмотру соответствующее видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

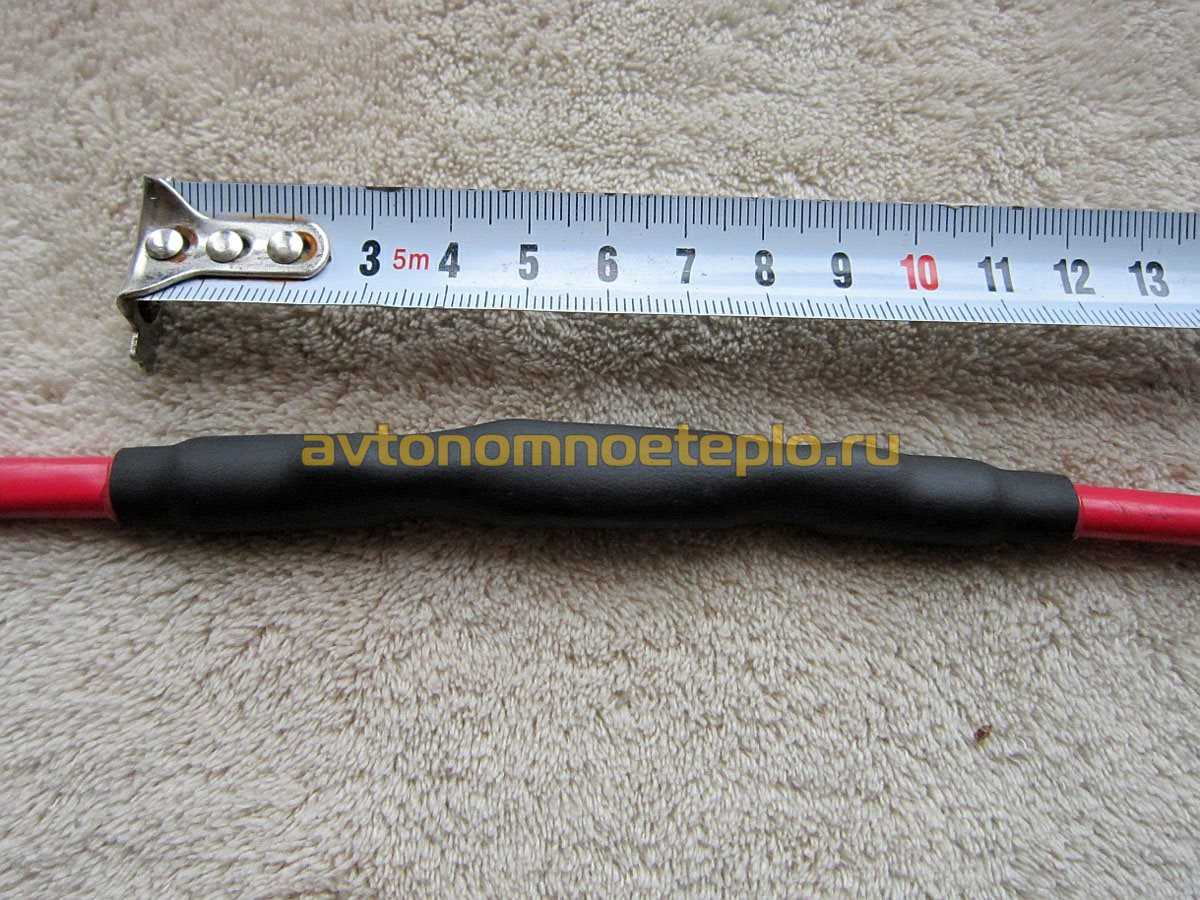

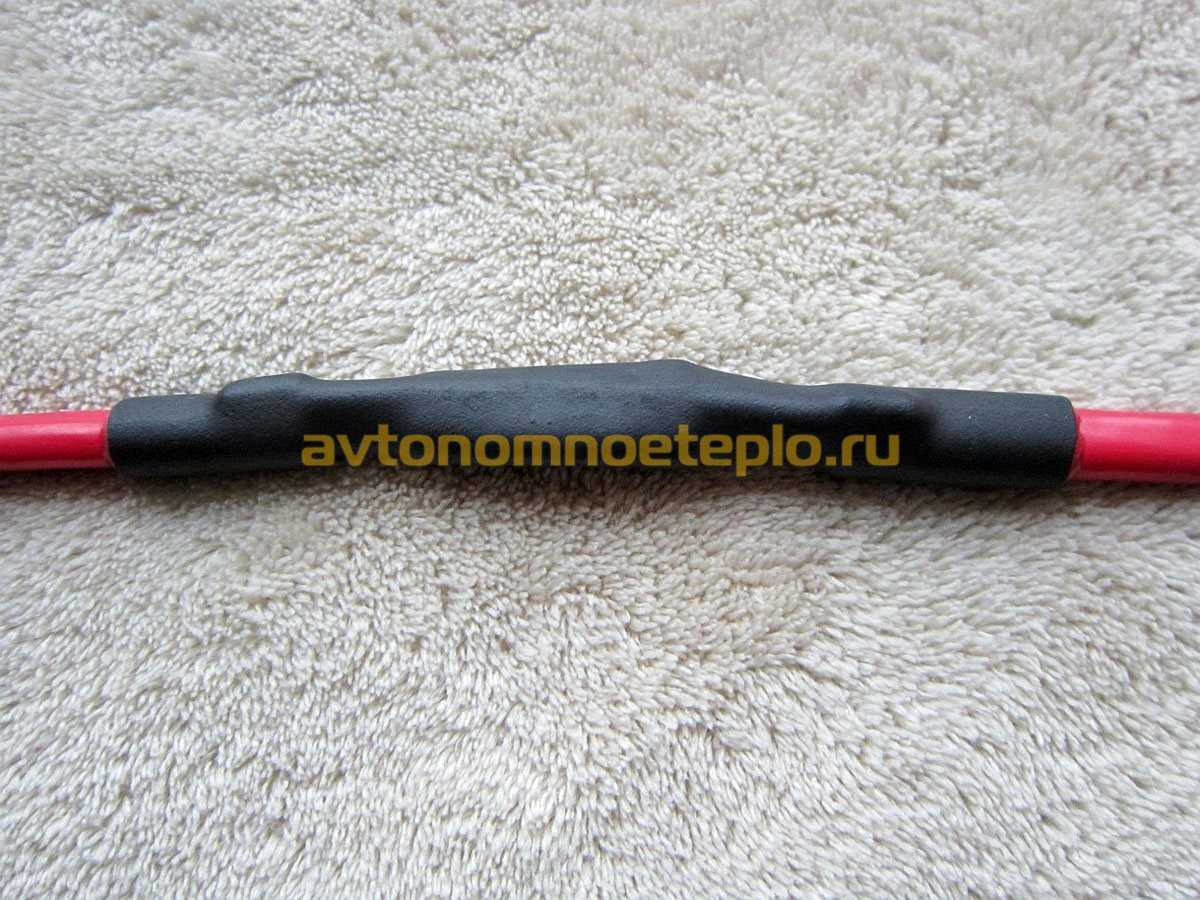

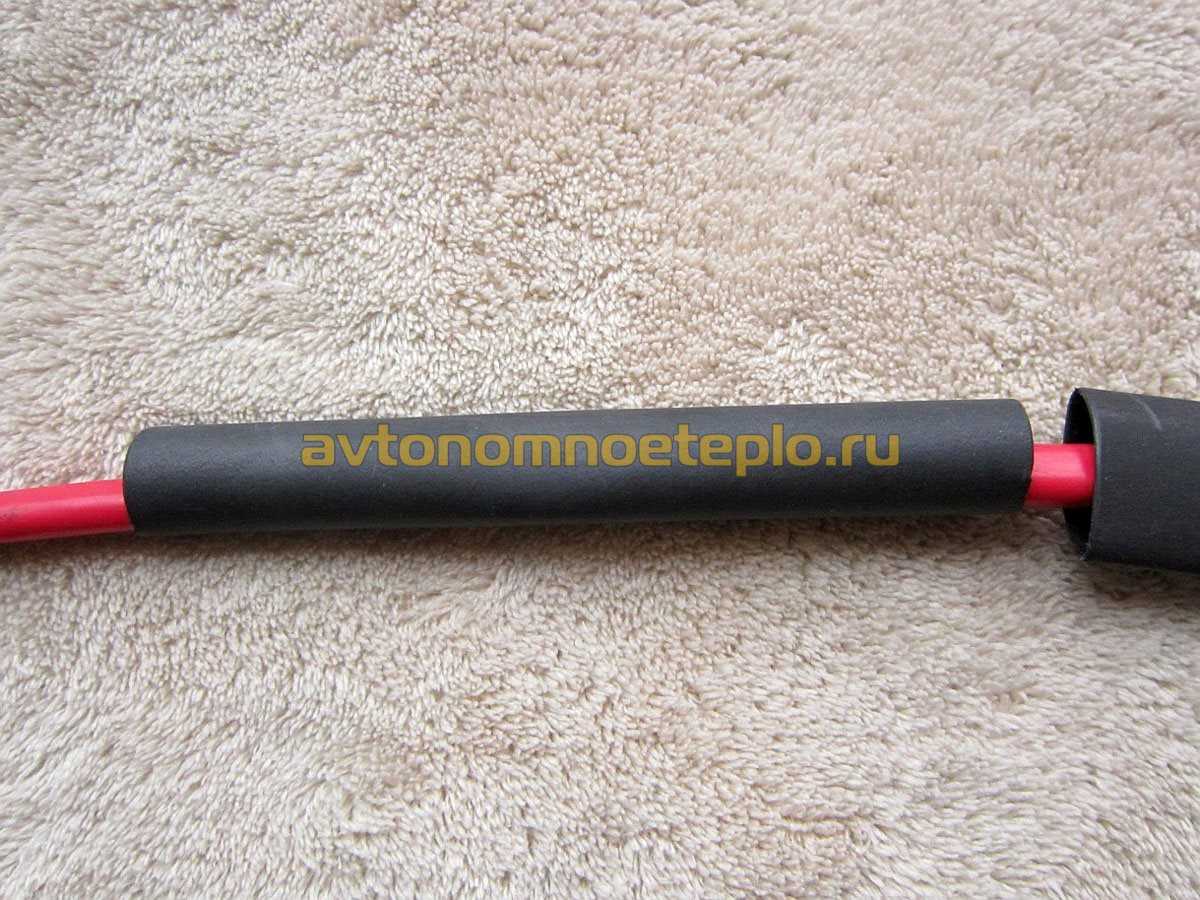

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

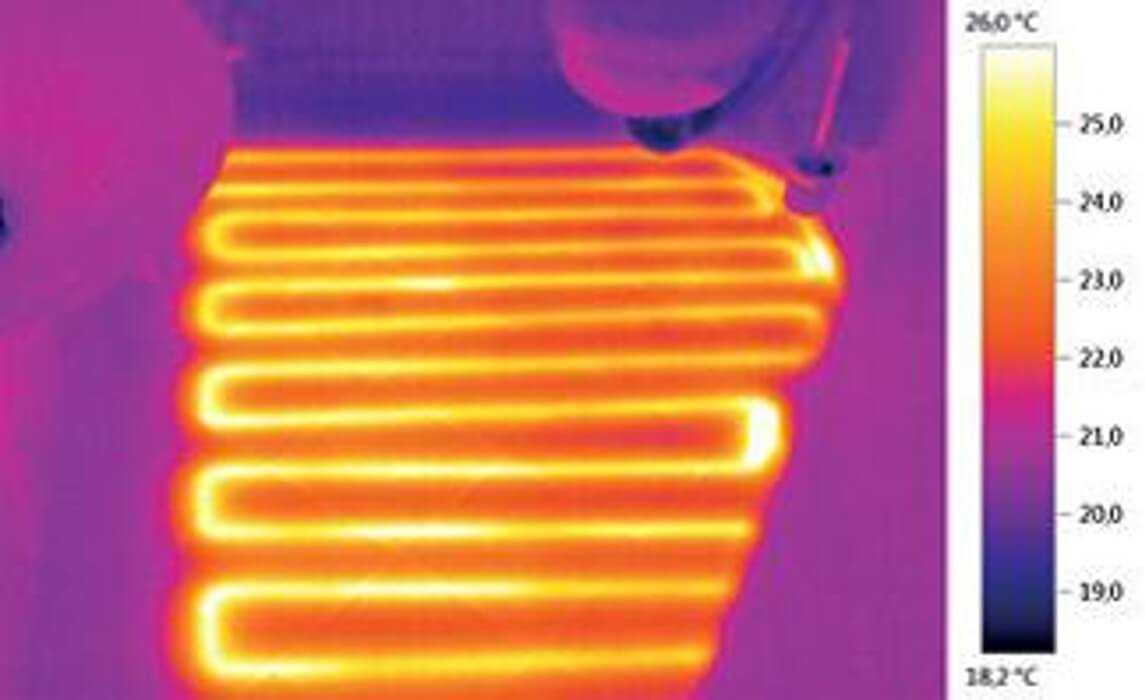

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Как отремонтировать греющий кабель пола

Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.

Разбить стяжку. Для проведения работ требуется терпение

Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ

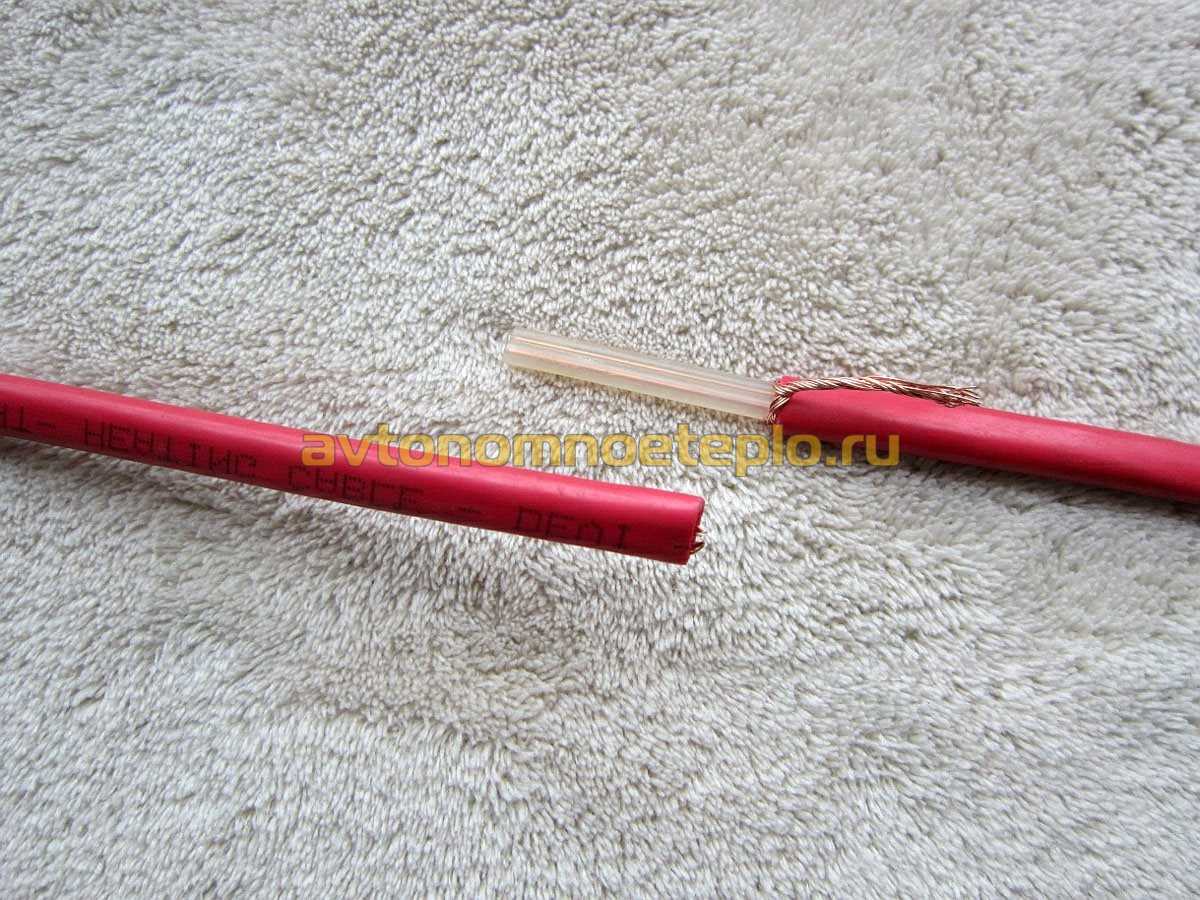

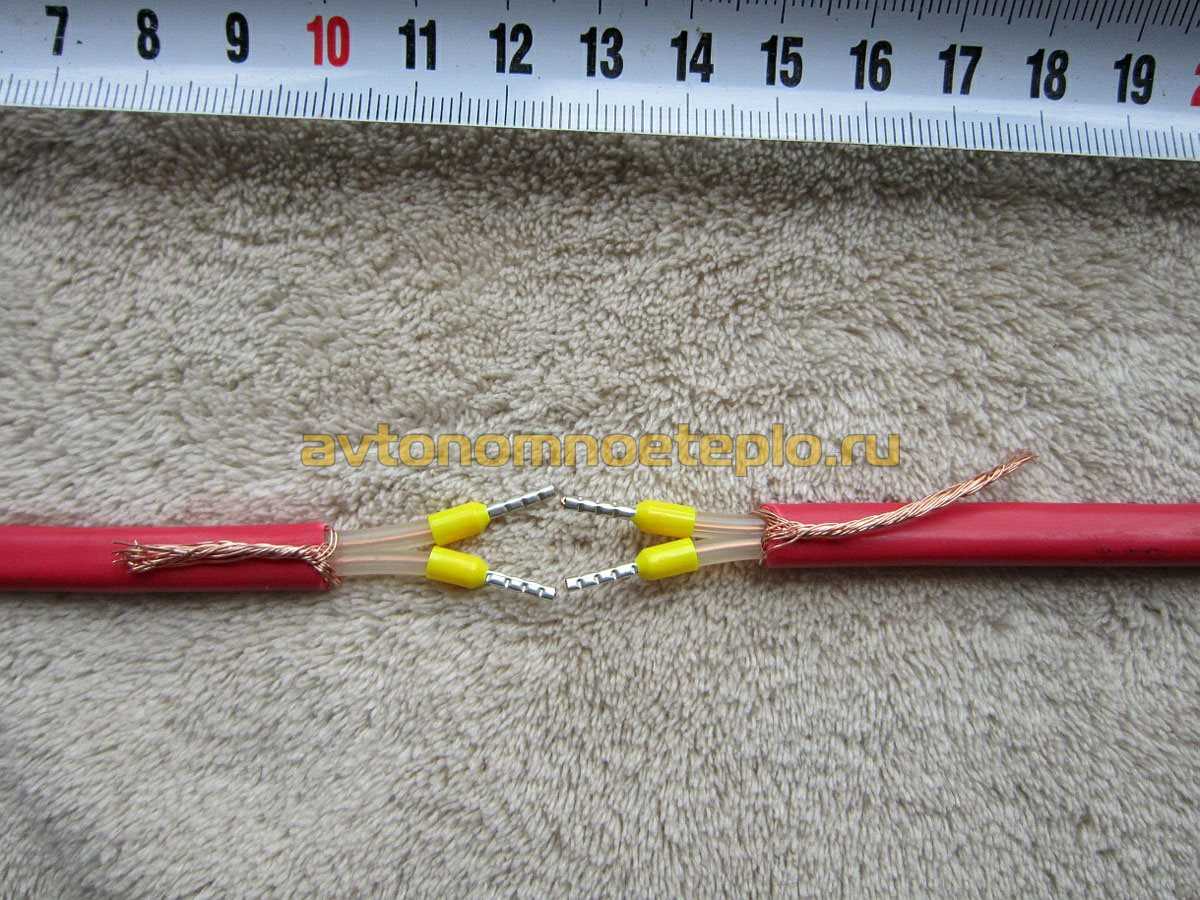

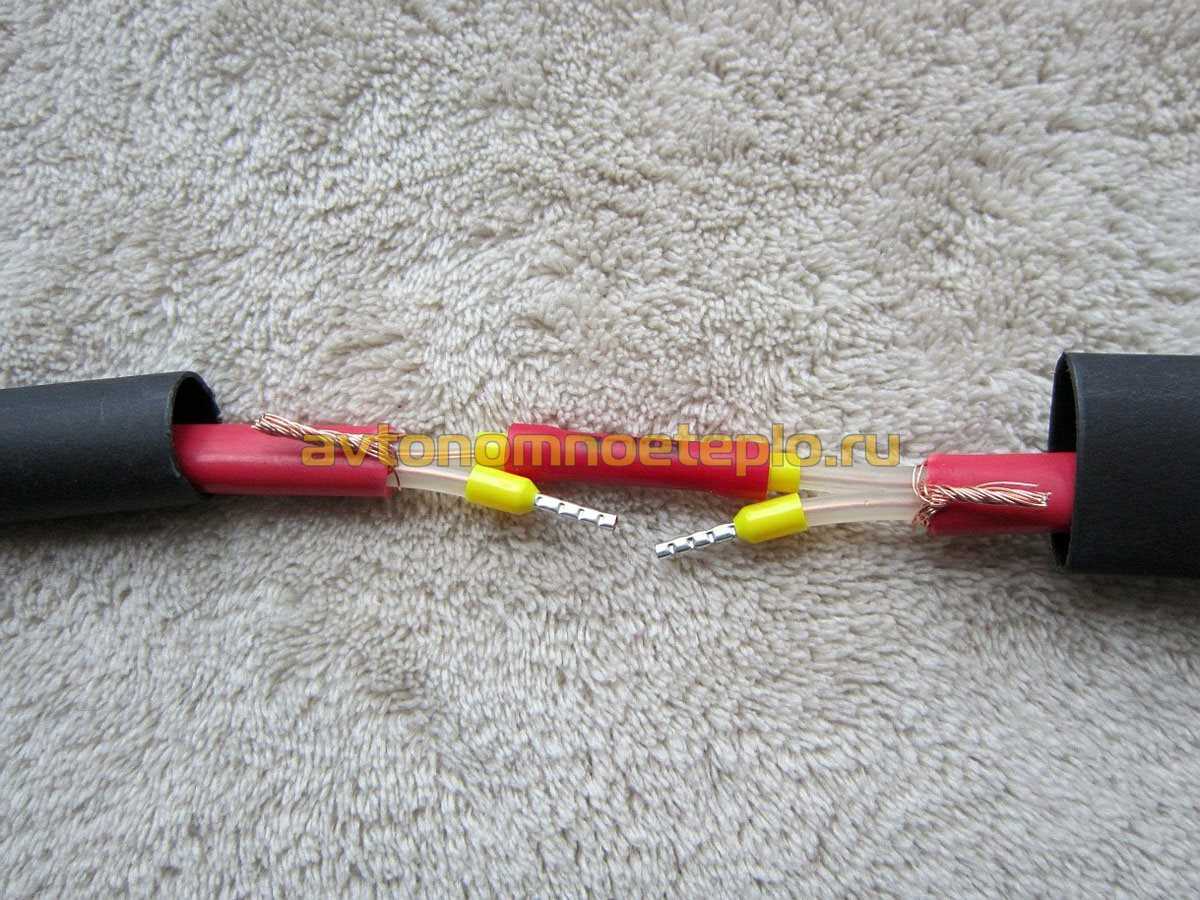

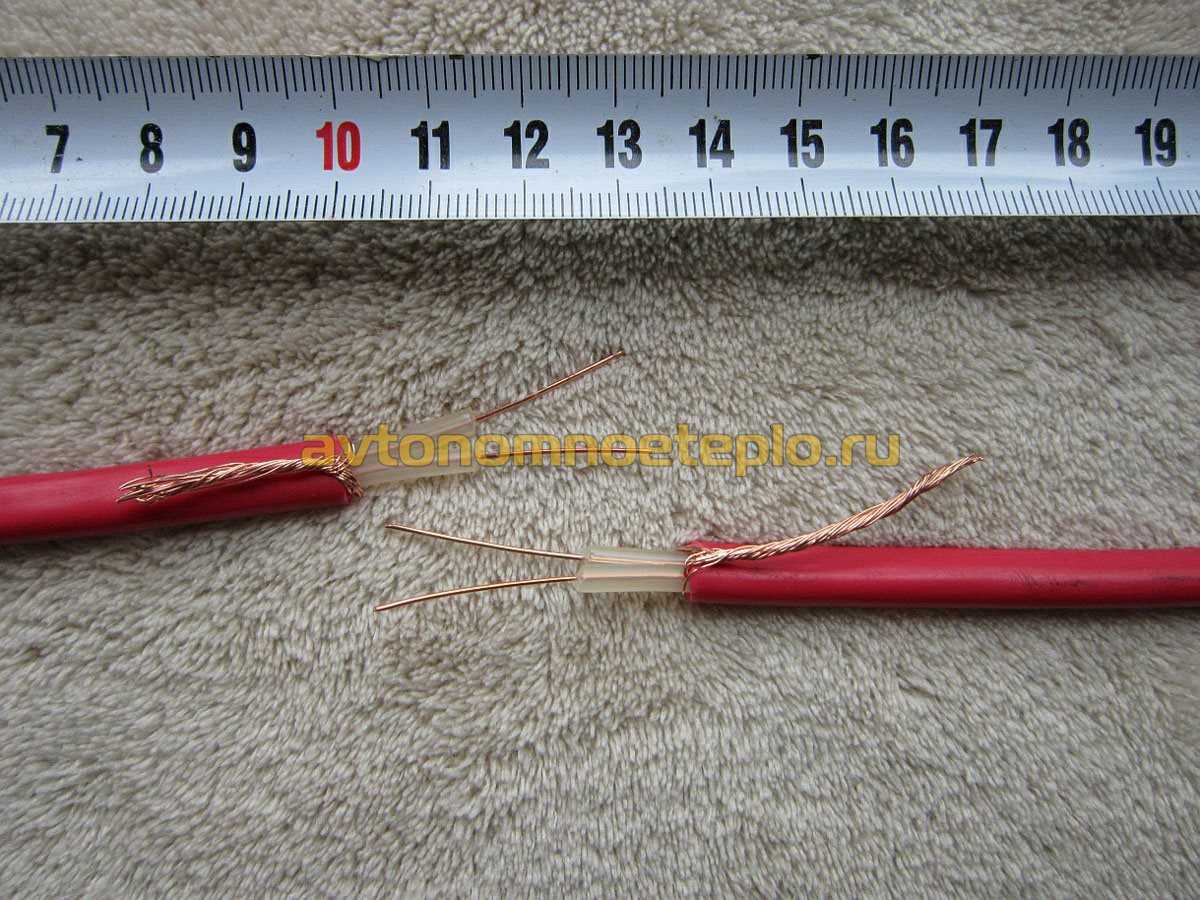

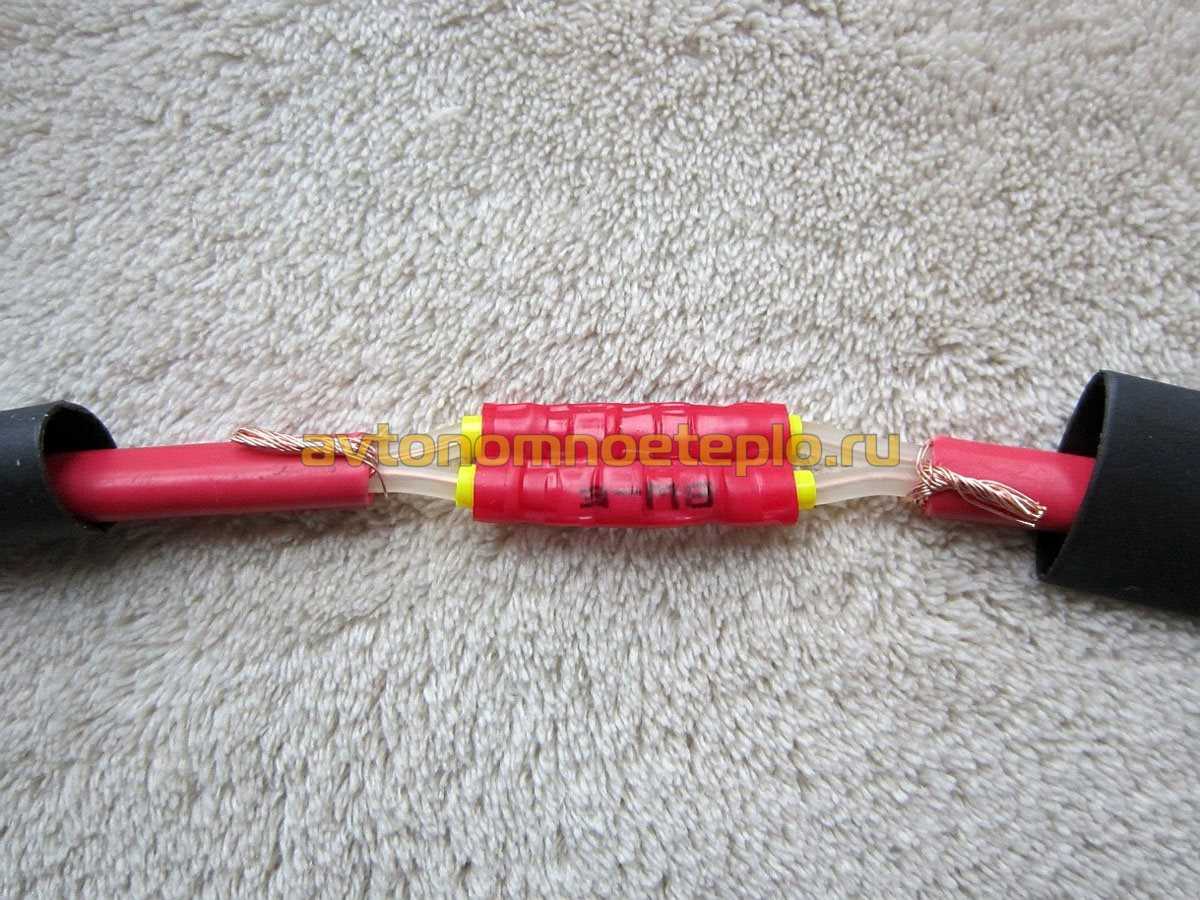

Ремонт жилы

Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.

Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
Ремонтируется стяжка, плитка укладывается на место.

• Прибор для обнаружения обрыва кабельных полов.
• Ремкомплект.
• Инструмент для ремонта.

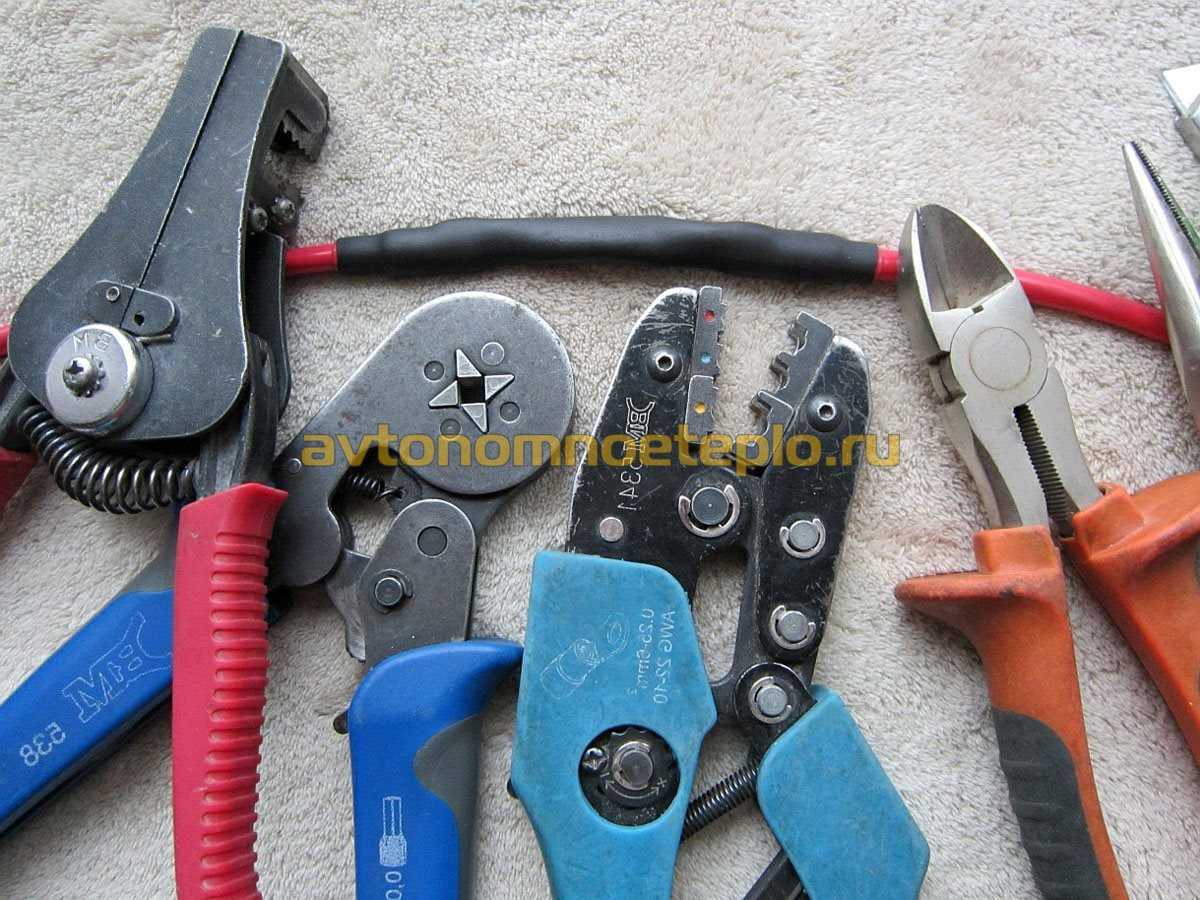

Оборудование для ремонта электрических теплых полов

• Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т.д.).
• Пресс-клещи — необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.
• Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
• Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.

Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности, описанные в ПУЭ.

Способы проверки пленки инфракрасного теплого пола

В большинстве случаев, нагревательная пленка выходит из строя по причине неквалифицированного монтажа. Это может быть ошибка в подсоединении проводов к пленке, их излом при укладке или неправильно рассчитанное сечение.

Есть два способа проверки исправности нагревательной пленки.

Замер сопротивления

Первый способ – это замер сопротивления пола и сопоставление его с указанным в паспорте. Значение сопротивления можно вычислить по формуле . При использовании нескольких нагревательных элементов можно проверить сопротивление каждого по отдельности.

Признаки неисправности пленочного теплого пола:

• Если показание прибора равно нулю, скорее всего в системе произошло короткое замыкание.
• Если показание прибора равно бесконечности, в системе возможен обрыв греющего элемента.

В любом случае, при несоответствии замеренного сопротивления паспортному, причина неисправности лежит в пленке. Необходимо проверять целостность проводов и правильность их подключения к нагревательным элементам.

Подключение нагревательной пленки

Второй способ заключается в подключении питания к теплому полу напрямую, минуя терморегулятор. Если пленка начинает нагреваться, то проблема в терморегуляторе. В противном случае необходимо проверять пленку и подключенные к ней провода.

Внимание!

Все работы выполняются при отключенном электропитании! Контакты на терморегуляторе могут отличаться, руководствуйтесь инструкцией по эксплуатации и маркировкой на терморегуляторе.

Подключение пленки к сети без терморегулятора на длительное время может привести к ее выходу из строя. Если при подключении нагревательной пленки напрямую выбивает автомат, возможно короткое замыкание или неисправность автомата, в данном случае необходимо замерить сопротивление теплого пола, оно не должно стремиться к нулю.

Какие методы замера сопротивления теплого пола используются

Диагностика работоспособности системы включает визуальный осмотр и исследования я помощью мультиметра. Иногда достаточно оценить целостность всех элементов и комплектующих, чтобы сделать вывод о правильности функционирования конструкции. Но на практике часто встречаются скрытые поломки, которые невозможно идентифицировать без использования специализированного оборудования.
