Центратор для труб обзор, характеристики, применение

Множество конструкций монтируются при помощи соединения металла под воздействием электричества или высокой температуры. Промышленные роботы KUKA способны осуществлять сварочные действия для автоматизации процессов на производстве или стройки, что значительно облегчает работу людям.

Технология применения центратора

Установка центратора для полипропиленовых, металлических и иных видов труб производится по стандартной схеме:

перед монтажом фиксирующего оборудования необходимо подготовить концы труб к выполнению сварки. Для этого их поверхность очищается от грязи, ржавчины, остатка краски и иных отложений. В ходе выполнения работы можно использовать различные приспособления и растворитель;
концы труб подводятся друг к другу и соединяются центратором;
производится фиксация устройства на трубах.

О разновидностях бытовых центраторов и способах их использования можно узнать, посмотрев видео.

Перед выполнением сварки необходимо проверить надежность фиксации и при необходимости переустановить и/или затянуть зажимы центратора.

Опытные мастера и обыватели, выполняющие сварочные работы, знают, что подготовительный этап не отнимает больше времени, чем сам процесс сварки.

Значительную часть времени пропадает на сборку сварочного сооружения и установку всех элементов в нужном расположении.

В быту используют большое количество механизмов и конструкций для сварки труб. Эти вспомогательные устройства, чаще всего, ручные и универсальные.

Они помогают выполнить быстрый сбор конструкции с надежно закрепленными деталями, также позволяют проделать работу практически без их деформации.

Права и обязанности сторон

6.1. Пользователь вправе:

6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта rucentrator.ru, и давать согласие на их обработку.

6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.

6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав.

6.2. Администрация обязана:

6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.

6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п.п. 5.2 и 5.3. настоящей Политики Конфиденциальности.

6.2.3

Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте

6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.

Виды центраторов

Существует два способа деления трубных центраторов на подвиды. Их подразделяют исходя из области фиксации и способа закрепления.

По области фиксации направляющий механизм для труб ППУ или металлических может быть внутренний и наружный.

Внутренние устройства устанавливают внутри соединяемых отрезков для фиксации в правильном положении труб ППУ или из любых других материалов. Данное оборудование используют, как правило, на трубопроводах большого диаметра. Оно имеет достаточно сложную конструкцию и предусматривает наличие гидравлических насосов, двигателя и фиксирующих механизмов.
Наружный центратор обхватывает сварной стык снаружи. Он представляет собой довольно массивный зажим универсальной конструкции. Он более прост и удобен в применении.

Центратор внутренний

Если внутренние механизмы могут работать только за счет гидравлических насосов, то наружные можно подразделить еще на несколько категорий по способу крепления на стыках труб ППУ или любых других изделий большого и малого диаметра.

цепные. Вокруг стыка с помощью специальных натяжных закрепляется цепь, которая и фиксирует отрезки для сварки;
звеньевые. Данное устройство состоит из набора звеньев, которые могут передвигаться и регулироваться, исходя из диаметра трубы;
эксцентриковые. Такие центраторы состоят из двух металлических дуг, которые стягиваются перемычкой.

Кроме основных, наиболее часто используемых направляющих, существует еще несколько менее популярных устройств:

наружный центратор пружинный обсадной. Используется, как правило, при вертикальном бурении, для соединения труб скважины ППУ. Такое оборудование имеет вид разрезанной по периметру металлической трубы с выпуклостью в местах разрезов. Именно эта выпуклость придает оборудованию пружинный эффект;
мобильные бытовые устройства для соединения труб ППУ малого диаметра.

Установка агрегата

Установка внешних центраторов несколько отличается от внутренних. Она выполняется более просто и быстро.

Процесс сварки металлических труб с помощью внутреннего центратора

Порядок монтажа внутреннего устройства:

Зачищаем соединяемые стыки.
Фиксируем агрегат в одном из элементов.
Фиксируем пружинный центратор возле края одного из отрезков.
Устанавливаем второй элемент вплотную к первому.
Запускаем двигатель. Гидравлические насосы сжимают отрезки, выравнивая по уровню за счет внутреннего диаметра.
Проверяем правильность соединения.
Варим стык.

Порядок монтажа наружного устройства:

Подготавливаем стыки.
Устанавливаем агрегат.
Выравниваем отрезки по уровню.
Поджимаем болты центратора.
Проверяем правильность соединения.
Зажимаем натяжные до упора.
Приступаем к сварным работам.

Как выбрать центратор?

Выбор центратора для сварки труб, пожалуй, одна из главных задач при обустройстве водопровода, канализации или теплопровода.

Центратор для сварки полипропиленовых труб

Именно это оборудование позволит герметично соединить трубы и выдержать правильный угол уклона, что является залогом надежности и долговечности любого трубопровода. Нюансы таковы:

Определитесь, с трубами какого сечения вам придется иметь дело. Для работы с элементами малого диаметра (до 500 мм) вполне подойдет открытый агрегат. Для соединения изделий от 500 мм лучше использовать закрытое устройство. Оно более сложно в управлении, но обеспечивает более надежную фиксацию.
Чтобы выбрать между цепными, звеньевыми и эксцентричными моделями – определитесь с объемом работы и толщиной своего кошелька. Цепные модели – самые дешевые, наиболее функциональные, но наименее надежные. Средними по всем параметрам являются звеньевые устройства. Наиболее дорогие, но наиболее надежные – эксцентричные центраторы. Однако для бытовых трубопроводов выбрасывать 150-200 долларов на вспомогательное оборудование – как минимум не рационально.

ВИДЫ ЦЕНТРАТОРОВ

Цетровка труб в сварочных работах на магистральных трубопроводах – это сложная задача, особенно для труб больших диаметров, где выполнение операции осложняется значительным весом стыкуемых элементов. Для получения качественного шва свариваемые стыки труб должны быть надежно и правильно зафиксированы, при этом стык должен быть доступен для проведения сварочных работ – эту роль выполняют трубные центраторы.

Производители центраторов предлагают различные способы решения задач центровки стыка в зависимости от принятой технологии сварочных работ, диаметра и материала труб, возможного наличия эллипсности и необходимости приварки отводов и патрубков.

По способу установки и доступу к зоне сварки центратора делятся на две основные группы: внутренние и наружные

Вес свариваемых труб и как следствие усилие которое необходимо для надежной фиксации стыков являются критерием для выбора привода: ручной, гидравлический, пневматический

Наружные звенные центраторы (ЦНЗ)

Максимальный диаметр труб – до 2000 мм

Центраторы изготовлены из соединенных шарнирами звеньев и упора, который стягивает звенья по мере того как прижимается к трубе. Упор может быть выполнен в виде простого ручного винта или гидравлического домкрата для более тяжелых и ответственных соединений.

Наружные арочные центраторы ЦАН, ЦАН-Г

Максимальный диметр труб – 900 мм

Конструкция арочного центратора является более жесткой, надежная и долговечной по сравнению с звенным центратором.

Данный вид центратора состоит из 2-х или 3-х соединённых шарнирами дугообразных секций, которые сжимаются винтом ( тип ЦАН) или домкратом (ЦАН-Г). Количество секции зависит от диаметра труб.

Наружные цепные центраторы

Фиксация труб цепными центратора осуществляется за счет натяжения цепи ручным червяным приводом. Цепные центраторы изготавливаются в однорядном исполнении для труб диметром до 300мм и двухрядном для труб и резервуаров от 300 мм до 6000мм ( 6м!).

Преимуществом данного вида ценраторов является их быстрая установка и универсальность – один центратор подходит для труб разных диаметров.

Комплект центратора может включать устройства для приварки Г образных отводов. Данный вид центратора может применяться для исправления эллипсности.

Наружные эксцентриковые центраторы ЦНЭ

Максимальный диаметр труб – 500 мм

Конструкция эксцентрикового центратора схожа с арочным, но зажим полудуг проводится в нем. ручным эксцентриковым зажимом. Такой способ зажима ускоряет установку центратора но является менее надежным, т.к. при недостаточном опыте оператора имеется риск самопроизвольного рассоединения

Наружные центраторы – струбцины для труб малых диаметров

Этот вид центратора применяется для труб малых диаметров . Струбцины имеют компактную конструкцию, которая определяется формой трубы. Зажим осуществляется ручным рычажным механизмом

Внутренние центраторы механические и гидравлические

Этот вид центратора имеет более сложную конструкцию по сравнению с наружными, т.к центровка проводится не только по внешнему но и по внутреннему контуру. Данный вид центратора часто применяется для труб с полиуретановым наружным покрытием, когда сварка возможна только с внутренней кромке.

Принцип действия: внутренний центратор фиксируется в одном торце, а другой вставляется вручную или надвигается с помощью грузоподъёмного механизма.

Внутренние центраторы имеют ручное механическое исполнение для труб диаметром до 300мм. и более сложное гидравлическое для ответственных соединений в трубах диаметром от 300 мм

Выбор подходящего центратора

Чтобы не ошибиться с выбором, нужно учитывать рекомендации специалистов:

Для работы с трубами ППУ большого размера внутренние центраторы вне конкуренции.
При диаметре труб превышающем 0,8 м стыковку рекомендуется производить жесткими арочными или многозвенными устройствами наружной установки. При меньших размерах достаточное усилие прижима обеспечат эксцентриковые варианты.
Если давление перекачиваемого вещества превышает 5 атм, выбирается центратор с гидравлическим зажимом.
При повышенных требованиях к качеству сварного соединения (например, эллипсности) выбирается цепной центратор.
По универсальности первое место занимают приспособления цепного типа.

Приобретение центратора необходимо, если приходится часто заниматься прокладкой или ремонтом трубопроводов. Высокая стоимость дополнительного оборудования многократно окупится за счет снижения расходов на ремонт и увеличения срока службы коммуникаций водо и теплоснабжения. Особенно если они проложены под землей.

Компания Рутектор – официальный дистрибьютор представленного в каталоге оборудования.

Читать также: Виды опор под трубопроводы

Получить исчерпывающую информацию о моделях, наличии на складе, условиях поставки можно по телефонам, указанным выше, или отправив запрос. Отправить запрос

Виды и назначение

Основное назначение оборудования — совмещение двух труб для сваривания. Устройство позволяет жестко зафиксировать соединяемые элементы, чтобы они не сдвинулись во время проводимых работ. Можно сделать центратор со специальным захватом, исключающим дрожание обрабатываемых деталей при сварке

Это важно при проведении работ: малейшие движения частей трубопровода могут стать причиной получения некачественного сварного шва, который не выдержит давления в системе и приведет к образованию протечек или даже к разрыву

При помощи такого спецоборудования можно сваривать трубопроводы любых диаметров. Для сварки в стык частей небольших диаметров применяются специальные центраторы для труб малого диаметра.

Оборудование разделяется на 2 вида:

внутренний центратор удерживает элементы трубопроводной системы изнутри;
наружный центратор для труб устанавливается снаружи, надежно фиксируя части трубопроводной системы.

Внутренние центраторы

Центратор внутренний имеет более сложную конструкцию, чем наружный и гораздо большие габариты. Он устанавливается изнутри трубопроводов, имеющих диаметр больше 2000 мм. Приспособление имеет жимки, которые при помощи гидравлического узла осуществляют распор и фиксацию свариваемых элементов. Такое приспособление, кроме основных функций, позволяет распрямить изогнутые края фиксируемых деталей. После окончания сварки одного узла механизм перемещается при помощи штанги, которую двигает спецтехника. Это позволяет вести сварочные работы безостановочно. Применение внутреннего центратора для сварки труб целесообразно при необходимости сваривания длинного участка магистрального трубопровода.

Разновидностью внутренних центраторов для работы с трубами диаметра от 500 мм являются центраторы пружинные для обсадных труб. В них упор достигается не благодаря работе гидравлики, а за счет обычных пружин. Привод работает вручную, запускаясь поворотом рукоятки.

Наружные центраторы

Наружные центраторы для сварки труб похожи на зажим, обхватывающий обе части трубопровода. Это более простое устройство, не требующее особого опыта эксплуатации. Они имеют свои преимущества по сравнению с внутренними центраторами для труб:

Малогабаритные и легкие, легко перемещаются, транспортируются к месту работ.
Функционируют при любых климатических условиях (-60°C до +60°C).
Монтируются/демонтируются легко и быстро.

Единственной особенностью такого устройства является наличие перерывов в работе необходимое для его передвижения до места будущего стыка.

Устройства различаются по способу крепления:

цепные — фиксирующий механизм представлен цепью;
струбционные — бытовые устройства для работы с небольшими диаметрами;
эксцентриковые- крепятся при помощи эксцентрикового зажима;
арочные — самые простые, стягивающиеся вручную;
многозвенные- стягивают элементы до 2000 мм диаметром. Они состоят из нескольких звеньев, соединенных пальцевыми шарнирами или винтами.

Виды центраторов по типу применения

По сферам применения центраторы делят на профессиональные и бытовые. Профессиональные востребованы при прокладке магистральных трубопроводов в любых климатических условиях. Бытовые имеют небольшой размер, работают в ручном режиме и применяются для прокладки домашнего водопровода. Существуют другие виды спецоборудования, имеющие более узкую специфику применения:

центратор пружинный;
центраторы для труб ппу;
центраторы для обсадных труб и пр.

Внутренние

Внутренние центраторы дают возможность механизировать процесс сборки трубопровода, при этом стык целиком доступен для сварки, шов накладывают непрерывно, без установки прихваток. Применение центраторов значительно облегчает работу сварщика, так как позволяет наложить весь шов сразу и без остановок.

В зависимости от размера труб центраторы могут иметь различную конструкцию:

центраторы внутренние гидравлические – используются для центровки, как отдельных труб, так и секций, а перемещение устройства от стыка к стыку производится при помощи специальной штанги;
ручные с распорными клиньями — автоматически центрирует трубы, в том числе и с разными диаметрами;
ножничные – в зависимости от модели и конструкции могут центрировать трубы не только одинакового, но разного диаметра.

Внутренние более равномерно распределяют разницу периметров относительно друг друга по всему стыку. Они способны исправить незначительные вмятины, отклонения от цилиндричности и приводить торцы к правильной окружности.

Если строиться крупный магистральный трубопровод, то используют самоходные гидравлические центраторы. Они способные перемещаться на большие расстояния посредством дистанционного управления.

Внутренние (распорные) центраторы обеспечивают наиболее точное совпадение кромок труб, так как за базу считают внутреннюю поверхность трубы. Достаточно мощные механизмы могут осуществлять выравнивание кромок и используются как расширители. Они повышают степень механизации и производительность сборки практически всех участков трубопровода.

https://www.youtube.com/embed

Разновидности центратора

Выбор центратора производится в зависимости от вида и удобства использования оборудования.

Классификацию центратов можно провести по нескольким признакам:

по месту расположения устройства на трубах;
по способу крепления оборудования к трубам;
по технологии работы.

Виды центраторов в зависимости от расположения

Центратор может быть установлен:

Наружные центраторы обеспечивает фиксацию трубы путем ее обхвата в наружной части.

Оборудование для фиксации труб снаружи

Наружный центратор отличается:

простотой использования;
небольшим весом и габаритными размерами;
возможностью установки на любые части трубопровода, в том числе и на фитинги.

Единственным существенным минусом наружного устройства является частичное выполнение сварного шва, то есть на первой стадии трубы свариваются в одних местах, а затем центратор передвигается и провариваются оставшиеся области.

Внутренний центратор соответственно устанавливается внутрь собираемого трубопровода и используется, например, для обсадных труб. Крепление оборудования производится за счет распорных элементов конструкции.

Оборудования для фиксации труб изнутри

Главным преимуществом внутреннего центратора является возможность беспрерывного выполнения сварного шва, но большие габаритные размеры и сложность установки приводят к снижению востребованности на данный вид устройства.

Виды центраторов в зависимости от способа крепления

По способу крепления все центраторы подразделяются на следующие виды:

арочные конструкции, фиксация которых производится вручную или с использованием гидравлики. Такой способ крепления считается достаточно сложным, поэтому область применения арочного центратора ограничена трубами, диаметр которых не превышает 90 см;

Центратор арочного типа с гидравликой

многозвеньевые конструкции. Такие устройства состоят из нескольких звеньев, соединенных между собой подвижными шарнирами, что облегчает процесс установки и снятия. Область применения многозвеньевого центраторы – трубы с диаметром до 2000 мм;

Центраторы с несколькими звеньями и ручным управлением

цепные конструкции. Стяжка труб при использовании данного вида производится при помощи цепей. Положительными качествами являются универсальность и прочность устройства. Однако для установки и фиксации центратора придется приложить некоторые усилия;

Центратор, в основании которого находятся простейшие цепи

эксцентированые конструкции. Составляющие элементы центратора эксцентрикового типа – две арочные конструкции (по аналогии с арочным центратором) и эксцентрик, позволяющий в короткие сроки произвести максимально точное совмещение;

Устройства с облегчением выравнивания труб

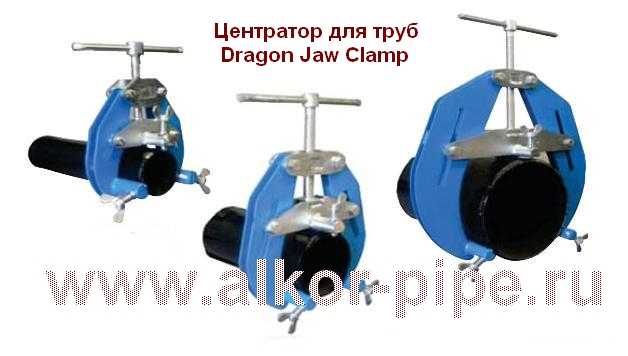

струбцинные конструкции. Представляют собой простейший зажим и применяются исключительно для труб малого диаметра.

Простейший центратор для труб малого диаметра

Виды центраторов в зависимости от технологии работы

Центраторы могут работать:

под ручным управлением. Такие устройства относятся к категории бытовых и преимущественно используются для сооружения частных водопроводов, канализационных систем, отопительных сетей и так далее;
под гидравлическим, электронным и так далее управлением. Профессиональное оборудование используется при прокладке магистральных трубопроводов, в том числе и в зонах с сейсмической активностью.

Достоинства и недостатки

К основным достоинствам центраторов относят:

повышение качества сварки за счет точного расположения и фиксации, что обеспечивает длительный эксплуатационный срок;
снижение трудозатрат;
мобильность;
невысокую стоимость;
многофункциональность, состоящую в применимости для труб разных видов и размеров.

Основным недостатком центраторов считают некоторое повышение стоимости работ. К тому же многие промышленные модели характеризуются большой массой (до сотен кг). Поэтому для их применения требуются грузоподъемные устройства. Это также усложняет и удорожает работы.

Также можно сопоставить наружный и внутренний виды.

Инструменты первого типа характеризуются следующими достоинствами:

небольшими габаритами и массой для большинства моделей;
простотой использования;
возможностью применения при любых условиях.

Основной недостаток состоит в отрывочном ведении работ, обусловленном необходимостью постоянного передвижения инструмента.

Основное достоинство внутренних центраторов состоит в обеспечении непрерывной сварки. Однако это большие и тяжелые инструменты сложной конструкции, требующие применения подъемного оборудования.

Что такое центратор?

Каждый сварщик знает, что надежное закрепление свариваемых элементов – залог хорошего результата. Если трубы, подготовленные для сварки, не отцентрованы и не закреплены надежно, они могут вибрировать и колебаться в процессе работы. Это приведет к тому, что шов выйдет объемным, слабым и ненадежным. При малейшей нагрузке он может дать течь, а то и лопнуть.

Подобная халатность не допустима даже при монтаже бытовых трубопроводов малого диаметра с незначительным давлением и отсутствием внешней нагрузки. Что же касается промышленных, особенно подземных, магистралей, такая безответственность, в дальнейшем может обойтись очень дорого.

Их задача – надежно зафиксировать стык трубопровода для обеспечения качественного сварного шва.

Соединение и выравнивание металлических деталей с помощью центратора

Центраторы состоят из тела устройства (натяжного механизма), подставки или крюка и отдельных наборных элементов, изменение количества которых позволяет соединять линииразного, в том числе и малого, диаметра.

Данное оборудование закрепляется вокруг стыка двух подготовленных для сварки труб и плотно притягивают с помощью натяжного механизма.

В остальных случаях используется наружный. Это связано с тем, что внутреннее направляющее устройство более дорогостоящее и значительно сложнее в установке.

Отметим так же, что центратор для сварки ППУ труб большого диаметра – устройство довольно громоздкое и тяжелое. Поэтому его использование требует использования дополнительной техники.

Плюсы и минусы

Как и любое устройство, трубные центраторы имеют свои достоинства и недостатки.

К достоинствам относим:

широкая функциональность. Не требуется приобретение направляющих отдельно для каждого диаметра;
возможность работы как с металлическими, так и с трубами ППУ;
качественная и надежная фиксация соединяемых элементов;
наличие двух модификаций – внутренний и наружный, что позволяет фиксировать отрезки в любых условиях и рабочих пространствах;
обеспечение качественных сварных швов, которые являются залогом надежности трубопровода.

Центратор для стыковой сварки ППУ труб

Недостатки данного оборудования связаны, в первую очередь, с его громоздкостью.

довольно высокая цена. Однако, отметим, что если сваркой трубопроводов вы занимаетесь постоянно, центраторы окупят себя за короткий срок;
сложность конструкции. Работа с данным оборудованием требует определенных знаний и навыков;
громоздкость и большой вес (когда речь идет о сварке труб стальных и ППУ большого диаметра);
при соединении отрезков большого диаметра требуется использование спецтехники.

Хотя трубные центраторы и имеют ряд недостатков, однако ничего надежнее для сварки трубопроводов, особенно промышленного назначения, не существует. Данное устройство окупит себя с лихвой благодаря монтажу надежных трубопроводов, которые будут служить годами.

Особенности внутренних центраторов

Данный тип приспособлений устроен сложнее, чем наружные системы. В этом случае на стенки труб внутренний центратор воздействует изнутри.

Функционируют данные системы следующим образом: к специальным жимкам (а это рабочие органы центратора), которые располагаются в два ряда по внешнему диаметру, при помощи гидравлики передается усилие. С этой силой труба жимками распирается изнутри.

За счет этого достигается более надежная и идеально соосная фиксация изделия. Такое положение удерживается до конца сварки труб. За счет мощного гидравлического усилия, которое подается на жимки, данное оборудование отлично справляется с задачами коррекции эллипсности в сторону правильной формы.

При монтаже в трубопровод данный центратор крепится на краю одной детали. Затем вторая секция надвигается на механизм. В момент фиксаций двух труб между их торцов остается зазор, нужный для проведения процесса сварки.

Приспособление двигается внутри магистрали за счет специальной механической штанги. Чтобы вытащить механизм, который отличается большой массой, применяются специнструменты. Центратор перемещают по всему трубопроводу. Поэтому эта вспомогательная система используется для укладки больших магистралей. Сварочные работы выполняются без перерывов.

Приспособления для установки и крепежа

Такую работу как сварка профильных труб,большинству из нас приходиться делать очень часто. Поэтому для данного процесса разработали большое количество разных приспособлений.

Центраторы. Благодаря им сохраняется соосность свариваемых частей, а так же происходит совмещение кромок на торцах. Они разделяются на внутренние и наружные.

Наружные механизмы применяются на много чаще. Этот механизм составляют несколько звеньев, скрепленных шарнирным способом. Между собою они создают замкнутый контур.

Кроме этого, соосность заготовок неплохо обеспечивают самодельные конструкции, которые делают из уголка и наваренных на него струбцин.

Механизмы с магнитами

Угольники на магнитах. Эти приспособления для сварочных работ применяют очень широко, и они бывают разнообразной формы. Они соединяют в нужном расположении листовые заготовки, рамного вида сооружения и так далее.

Такие приспособления используют не только в форме угольника, но и другого типа. Сила магнита в них позволяет прочно установить часть профильной конструкции в необходимом расположении, и в процессе сварки детали сохраняют неподвижное состояние.

Сварочные приспособления своими руками: струбцина

Сварочные приспособления своими руками изготовить не трудно. Многие мастера для работ предпочитают устройства, изготовленные своими руками, так как магазинные варианты не являются достаточно надежными.

Лист из стали толщиною от 9 до 11 мм.
Три гайки.
Шайбу. Она нужна с большим диаметром.
Трубопрокатную заготовку с наружной резьбой соответствующей резьбе на гайке.

Процесс изготовления своими руками

Из стального листа вырезают три полосы шириною 4 см, и длиною 50 см, 25 см и 10 см. Затем подготавливают еще две прямоугольные пластины для крепежа подвижного элемента и для обеспечения упора в статичной части устройства.

Видео: делаем своими руками фильм 1

После этого к основанию струбцины приваривают вспомогатель. Все это вместе создает Г-образную форму. К меньшей стороне конструкции приваривают второй лист прямоугольной формы. Шайбы тоже сваривают вместе.

Гайки укладывают “на ребро” к подвижной детали, таким способом, чтобы выкручиваемый стержень находился параллельно по отношению к основе струбцины.

Видео: делаем своими руками фильм 2

Сварку выполняют по внешней стороне первого прямоугольного листа. К его внутренним краям присоединяют подвижное устройство. В завершении на край стержня приваривают шайбы, их располагают плашмя.

Видео: делаем своими руками фильм 3

Особенности внутренних центраторов для сварки труб

Данные приспособления отличаются конструктивной сложностью по сравнению с наружными центраторами. Внутренние центраторы для сварки труб устанавливаются во внутренней полости свариваемых деталей трубопровода.

Принцип работы такого оборудования не столь прост, как в случае с внешними устройствами. Основным рабочим элементом являются жимки – детали, которые установлены в два ряда на внешней части устройства. При помощи встроенной гидравлики на жимки подается усилие, за счет которого осуществляется распорка и фиксация краев свариваемых труб.

Такое воздействие позволяет удерживать обрабатываемые части трубопровода на одной оси вплоть до того момента, пока сварка шва не будет завершена. Кроме того, давление на трубы изнутри позволяет решать проблему, которая уже упоминалась выше – распрямление изогнутых краев монтируемых деталей.

Чтобы установить трубный центратор во внутренней поверхности трубопровода, одна его часть фиксируется на краю трубы, а на вторую надвигается следующая секция. Фиксация обеих частей свариваемых труб осуществляется так, чтобы между ними оставался требуемый для соединения зазор.

Внутри поверхности трубопровода центратор передвигается посредством специальной штанги. Учитывая немалый вес всей конструкции, для ее перемещения приходится пользоваться спецтехникой (например, тракторами).

Преимущества использования

Снижение трудозатрат. Центраторы позволяют установить в проектное положение трубы без значительных усилий. За счет точности позиционирования можно использовать механизированную сварку.
Прочность соединения. Центраторы помогают добиться одинаковой ширины шва по всей окружности трубы без подрезов, наплывов и непроваров.
Сохранение гидравлических параметров. Внутренняя поверхность трубы в месте сварки не имеет ступенек, препятствующих прохождению транспортируемой среды. Применение центратора позволяет избежать возникновения турбулентности и увеличения гидравлического сопротивления.

Наши предложения

ООО «ТД МОССВАРКА» поставляет качественный инструмент и
приспособления ведущих производителей, например отечественной компании «Сфера».
В каталоге представлен широкий ассортимент цепных и многозвенных центраторов для сварки труб
диаметром от 12 до 1220 мм. Оборудование произведено в соответствии с техническими
условиями, а его качество подтверждается паспортами и сертификатами. Для приобретения
сварочного центратора для труб воспользуйтесь «Корзиной».
Получить помощь в выборе оборудования, уточнить условия доставки и оплаты Вы можете
по контактному телефону или электронной почте, представленным вверху страницы.

Трубы больших размеров (диаметров, длины) сложно состыковать вручную так, чтобы кромки сошлись точно и без перекосов. Для этой цели применяют механические приспособления – центраторы для сварки труб. Они обеспечивают идеальную состыковку, которая позволяет сделать качественный сварочный шов. В основном их используют при проведении магистральных и местных трубопроводов. Диапазон размеров труб, соединяемых при помощи центраторов, находятся в пределах от 25 мм до 6000 мм.

Преимущества использования центраторов:

надежная фиксация труб;
можно с высокой точностью состыковать кромки;
быстрота и простота использования;
долговечность приспособления.

Центраторы незаменимы во время сооружения громоздких магистральных трубопроводов для перекачки газа, нефти, химических веществ и других, опасных жидкостей и газов. Это несколько увеличивает расходы, но обеспечивает надлежащее качество сварного соединения. Трубы в секции собирают на стендах, линиях, передвижных трубосварочных базах.

По технологическому назначению и месту применения центраторы делятся на две группы:

для внутренней установки;
для наружной установки.

Выполняют они одни и те же функции, но могут использоваться не везде, а только в определенных условиях, заменяя друг друга. Например, при соединении прямых отрезков труб одинакового диаметра можно использовать как наружный, так и внутренний центратор. При соединении трубы с коленом внутрь устройство установить невозможно, а для фиксации элементов используют наружное устройство. Центраторы повышают производительность и качество сборки как больших, так и малых трубопроводов. Их можно использовать для сварки любых типов соединений (прямых, поворотов, тройников, запорной арматуры, фланцев).
