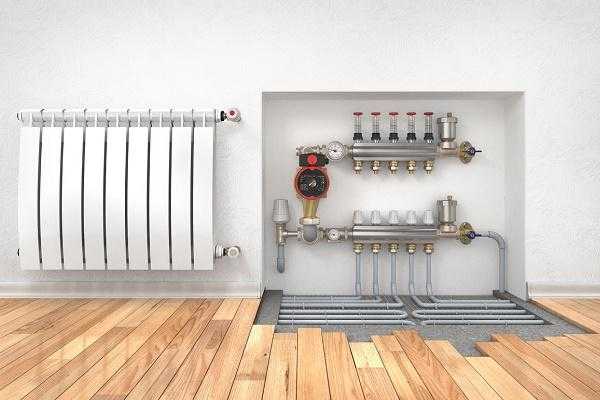

Теплый пол или радиаторы отопления

Монтаж и установка – готовьтесь к неизбежному

Вы наверняка согласитесь, что любые ремонтные или строительные работы – это неудобства и головная боль. Как сказал русский писатель-сатирик:

Укладка теплого водяного или электрического пола производится в стяжку. Поэтому его желательно обустраивать до начала отделочных работ.

Если ремонт уже сделан и отделочные работы проведены, придется демонтировать старый пол – паркет, ламинат, плитку. После этого необходимо сделать так называемый «пирог» – проложить три слоя теплоизоляции. Затем нужно уложить кабель или трубы и залить стяжку.

С инфракрасным пленочным полом все несколько проще. Его можно стелить под финишное покрытие – паркет, доску пола, ковролин, линолеум, ламинат. Но старый пол необходимо все же снимать.

Установить и подключить радиаторы гораздо проще, чем теплые полы. Обычно для обустройства радиаторной системы отопления в одной комнате не потребуется больше дня. Для этого потребуется:

  • Проложить трубы отопления;
  • Повесить радиаторы;
  • Соединить всю систему фитингами.

Как видим, с точки зрения удобства монтажа радиаторы значительно выигрывают у теплых полов.

Типичные ошибки комбинированных систем

Желание сэкономить приводит к различным вариациям предлагаемых схем. В процессе упрощения иногда исключают важные элементы и система отопления в итоге выглядит так:

Но так делать все же неправильно, потому что:

  1. В этой схеме отсутствует развязка (независимость) двух оставшихся насосов котла 1 и контура теплых полов 3, т.к. они подключены к общим точкам схемы A и B, между которыми есть большое гидравлическое сопротивление. В отличие от схемы с гидравлической стрелкой, где между точками A и B (D и C) сопротивление очень мало (на то он и гидравлический разделитель).
  2. В некоторых ситуациях (когда все радиаторы закрыты, а теплый пол работает) насос котла и насос теплых полов работают последовательно, мешая друг другу. Это приводит к изменениям расхода теплоносителя через теплообменник котла.
  3. В ситуациях, когда работают и радиаторы, и теплый пол, насос теплых полов 3 при определенных положениях смесительного клапана 2 снижает перепад давления между точками A и B и тем самым снижает циркуляцию теплоносителя через контур радиаторов.
  4. А в случае остановки котла 1, насос теплых полов 3 все равно гоняет теплоноситель через котел и через контур радиаторов, создавая паразитную циркуляцию. И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана (в точке A по направлению к радиаторам), то с паразитной циркуляцией через котел справиться не получится.
  5. Т.к. не поставили защитный термостат 6, то при аварийных ситуациях (например, заклинил смесительный клапан) при попадании слишком горячего теплоносителя (свыше 55°С) в трубы теплого пола может произойти разрушение стяжки пола и напольного покрытия. Да и трубы спасибо не скажут, если в них подать градусов 80.
  6. Из-за того, что нет перепускного клапана в контуре теплых полов, то при закрытии всех петель теплого пола (автоматикой или просто шаловливыми ручками) циркуляция теплоносителя в контуре прекращается и насос 3, который, конечно же, никто не выключил (ну забыли, с кем не бывает) работает на закрытую задвижку и греется. Конечно, хороший циркуляционный насос типа Grundfos UPS 25-40(60) может, наверное, и год проработать в таком режиме, но рано или поздно и он выйдет из строя.

Защитный (предохранительный) термостат нужен всегда.

А вот перепускной клапан можно и не ставить, когда:

  • хотя бы одна петля пола будет всегда открыта;
  • или циркуляционный насос будет с частотным регулированием;
  • или автоматика управления контурами подогрева умеет управлять и циркуляционным насосом, отключая его, когда все петли теплого пола закроются.

Исходя из недостатков модифицированной схемы, мы призываем не использовать её при монтаже смешанной системы отопления дома.

Критерии выбора котла для автономного отопления частного дома

При выборе типа котла для отопления не возникает альтернативны только в том случае, если к дому подведен газ, он является самым дешевым видом топлива и в сравнении с другими источниками (электроэнергия не рассматривается) имеет ряд эксплуатационных преимуществ – не требует места для хранения запасов, выделяют в окружающую среду меньше продуктов горения, не так интенсивно загрязняет дымоходную систему.

Основными параметрами, на которые обращают внимание при выборе котла, являются:

  • Мощность агрегата: напрямую связана с площадью отапливаемых помещений и температурным режимом, который обычно выбирают, руководствуясь строительными нормативами и ГОСТами.
  • Количество контуров: если в доме не организовано горячее водоснабжение, практичнее выбрать двухконтурную модель, которая может нагревать воду.
  • Место расположения: обычно агрегат устанавливают внизу в подвальном помещении на пол, встречаются и подвесные варианты для домов малой площади.
  • Материал изготовления агрегата и теплообменника: чугун, нержавеющая сталь, медь.
  • Вид камеры сгорания по способу подачи воздуха в топку: открытая или закрытая.
  • Наличие систем автоматического управления и контроля, возможность программирования режимов работы.
  • Способность котла работать с альтернативным топливом: актуально для жидкотопливных модификаций.

Рис. 14 Конструкция газового котла Rinnai

При выборе котла могут быть полезны следующие советы:

  • Если в доме отсутствует горячее водоснабжение, рациональное и дешевле выбрать двухконтурного модель котла, чем устанавливать отдельно одноконтурный агрегат и газовую колонку, электрический бойлер.
  • При пользовании электроэнергией ночной тариф обходится значительно дешевле дневного, в этом случае можно сэкономить на стоимости электроэнергии. Для этого ночью сильно прогревают весь дом за исключением спальных комнат, а днем отключают котел на длительное время или эксплуатируют его в режиме минимального обогрева.
  • Для надежного функционирования всех котлов, которыми управляет автоматика с питанием от электросети, следует приобрести электрогенератор с автоматическим включением при пропадании электричества – это позволит котельному оборудованию продолжить свою работу при аварийных ситуациях на линии электропередач.

Рис. 15 Устройство твердотопливного котла Kolton

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

  • Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
  • Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
  • Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

  • Выводят петлю из обратной трубы.
  • На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
  • От насоса выводят напольную магистраль.
  • Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
  • На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
  • При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Популярные виды радиаторов отопления

Фото Название Рейтинг Цена
#1

Алюминевые 99 / 100 Подробнее
#2

Биметалические 98 / 100 Подробнее
#3

Стальные 97 / 100 Подробнее

Алюминиевые

Плюсы

  • самый энергоэффективный вид;
  • низкая восприимчивость к теплоносителю;
  • низкая восприимчивость к появлению коррозии;
  • лёгкий вес.

Минусы

подходят только для индивидуальных систем отопления.

Радиатор отопления Global

Биметалические

Плюсы

  • высокая теплоотдача;
  • повышенная прочность;
  • легкий вес;
  • нейтральностью к химическому составу теплоносителя.

Минусы

высокая стоимость.

Радиатор отопления Rifar

Стальные

Плюсы

  • средняя энергоэффективность;
  • разнообразное исполнение;
  • быстрый прогрев;
  • доступная цена.

Минусы

подверженность коррозии.

Радиатор отопления Purmo

Недостатки теплого пола

  1. Более высокая стоимость установки. К сожалению, установка напольного отопления означает более высокую стоимость – иногда смета такого решения на 50% -60% дороже, по сравнению с традиционными радиаторами. В этом случае не стоит экономить деньги на специалистах. Непрофессиональный мастер может сделать существенные ошибки, например, при прокладке изоляции, а также не учесть тепловое расширения материалов, что может привести к неприятным последствиям, вплоть до растрескивания поверхности пола.
  2. Не все напольные покрытия подойдут под теплый пол. Следует учитывать, что каждый материал отличается и имеет различную теплопроводность. Таким образом, чтобы система напольного отопления была эффективной, надо еще до стадии установки узнать, какое подойдет наполное покрытие для теплого пола, а также определиться с выбором подходящего для вас варианта. Если вы выбрали такой вариант обогрева, лучше всего монтировать на полу отделочные материалы с хорошей теплопроводностью, например, керамическую плитку. Можно также использовать ламинат с сертификатом, где указано, что он подходит для подогрева пола. Не рекомендуется использовать толстые ковровые покрытия и другие материалы, снижающие теплопроводность.
  3. Тепловая инерция. Вышеупомянутая тепловая инерция также может быть недостатком теплого пола. Бетон аккумулирует большое количество тепла, в связи с этим инерция теплого пола велика. Он медленно реагирует на изменения в настройках температуры. Так как поверхность нагрева очень большая и в значительной степени изолирована равномерно, достаточно тяжело ее быстро охладить. Для того чтобы значительно снизить температуру в вашем доме может потребоваться до нескольких часов.
  4. Еще один недостаток состоит в том, что теплый пол подходит только для домов с очень хорошей теплоизоляцией. Если здание не имеет такой изоляции, стоит установить так называемую смешанную систему обогрева, которая сочетает в себе теплый пол и радиаторы классические.
  5. Сложное устранение поломок. В случае поломки теплого пола, например, прорыва трубы, придется снимать участок пола. Это включает в себя пыльную работу в течение 2-3 недель, так как придется подождать, пока высохнет бетон, необходимый для монтажа. Тем не менее, вероятность повреждения трубы незначительна.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Микроклимат в помещении

Схема устройства электрического теплого пола.

В рассмотрении вопроса микроклимата следует учесть два показателя: наличие сквозняков и влажность помещения.

Существует ошибочное мнение, что радиаторы сильнее сушат воздух ввиду их более высокой температуры. Для подробного рассмотрения понятия, стоит определить его суть влажность воздуха — это не что иное, как количество водяного пара в нем. Со школьного курса физики всем известно, что вода имеет способность не только испаряться, но и конденсироваться, поэтому в закрытых помещениях количество влаги не зависит от источника тепла, а определяется воздухообменом (вентиляцией) и паропроницаемостью ограждающих конструкций.

Концентрация паров для каждого отдельного случая различна. У радиаторов она будет отличаться от стены к центру комнаты и от радиатора к центру. Максимально активные молекулы воды находятся над радиатором, в центре они менее подвижны и крупнее. Теплый пол обладает более равномерной концентрацией и молекулы воды активны на всей площади помещения. С учетом вышеописанных особенностей общее давление пара теплого пола, выше, чем у радиаторов, что указывает на более высокие показатели потери влаги через вентиляцию и стены. В комплексе с вентиляцией воздух в таком помещении суше.

В борьбе со сквозняками теплый пол не имеет равных, поток теплого воздуха, который поднимается с пола, сбивает легкий, не заметный сквозняк, являющийся причиной многих неприятных заболеваний. В вопросах физиологии и влияния теплого пола, специалисты делают акцент на ряде недостатков. Нахождение на теплом полу на протяжении нескольких часов не только не комфортно, но и вредно для здоровья, а для некоторых противопоказано: варикоз, гипертония, аллергия и астма являются далеко не полным списком противопоказаний.

Пыль появляются на любых поверхностях, но ее количество определяется типом материала и его способностью ее притягивать. Притягивается и удерживается пыль электростатическим напряжением на предметах с синтетическими и лакированными поверхностями. Пол с подогревом не относится к категории таких материалов и не удерживает пыль. Это достоинство при наличии хорошей принудительной вентиляции и существенный недостаток при естественной. Избавиться от пыли легче, если она находится на поверхности, а не в воздухе. На теплом поле эффективность влажной уборки значительно ниже, что связано быстрым испарением воды.

Преимущества и недостатки батарей

Плюсы батарей:

Радиаторные батареи являются самыми распространенными системами обогрева в частных домах и квартирах. Здесь воздух нагревается расположенными под окнами батареями, а затем поднимается вверх. Остывший воздух опускается вниз на его место, таким образом, происходит постоянная циркуляция. Выше мы выделили минусы теплых полов. Эти аспекты можно отнести к плюсам батарей. Есть также дополнительные доводы в пользу батарей:

  • Быстрый нагрев помещения. Батареи обычно ничем не скрыты и находятся непосредственно в комнате. Они быстро прогреют воздух, в отличие от теплого пола. Ему потребуется время чтобы нагрелся теплоноситель, затем – стяжка, а потом уже – воздух в комнате;
  • Батареи устанавливаются гораздо быстрее и менее затратно, чем водяные теплые полы, требующие монтажа теплоизоляции, залива стяжки и укладки плитки;
  • Установка в домах с деревянными полами. Как известно, дерево плохо проводит тепло, поэтому установка теплого пола под деревянным покрытием не имеет смысла. Но такой материал пользуется большим спросом у населения, особенно в загородных домах. В таком случае единственным и лучшим вариантом будет обогрев батареями.

Недостатки

  • Негативный температурный режим для организма. При обогреве одними лишь батареями внизу постоянно находится холодный воздух, а вверху теплый. Это очень плохо влияет на организм человека, потому что обычно простудные заболевания появляются именно из-за переохлаждения ног. Подобные резкие перепады неблагоприятно влияют на наш организм, так как ему постоянно нужно адаптироваться, хотя он и находится в одной комнате.
  • Неэффективное распределение тепла. При использовании радиаторной системы отопления самый теплый воздух располагается непосредственно вблизи нагревателей, около 30-35 градусов. До потолка он уже доходит с температурой 25 градусов. А пол постоянно остается прохладным, и здесь температура составлять от 14 до 18 градусов. Примерно такой температурный режим обеспечивается в том случае, когда температура носителя в системе составляет 60 градусов.

Какую систему обогрева выбрать?

Учитывая все сказанное выше, можно подвести итог: подпольные отопительные приборы лучше устанавливать в помещениях с небольшой квадратурой как дополнительный источник тепла в доме в регионах с сильными морозами. В относительно приятном климате такая система может быть основным отопительным элементом.

Идеальным сочетанием считается, комбинированная система, когда используются 2 устройства: тёплые полы и прибор отопления. Эта комбинация эффективна, не энергозатратна и обеспечивает достаточный тепловой комфорт в доме. Батарея быстро реагирует на перепады температур, и обеспечивают подачу необходимого количества тепла, а тёплые полы работают в режиме поддержания теплового комфорта. К тому же такая система гарантирует надёжность, если один источник отопления выйдет из строя, то его всегда сможет подстраховать другой.

Надежность и долговечность

Главным элементом обогрева в системе «теплый пол» являются трубы, которые погружаются в бетонную стяжку. Долговечность такой конструкции составляет минимум 50 лет. В большинстве случаев используют пластиковые трубы с максимальной рабочей температурой 95°C и давлением в 10 бар.

Долговечность радиаторов определяется материалами, из которых они изготовлены, качеством установки в помещении и качеством горячей воды. В данном случае используются пластиковые патрубки и трубы для подсоединения к системе отопления, которые требуют укрытия под специальными плинтусами на стенах или под поверхностью пола.

Технологические аспекты выбора, существующие между двумя способами обогрева

Начнем с того, что радиаторы уже используются в качестве обогревательных приборов очень давно. Практическое применение этого способа обогрева доказало достаточно высокую эффективность батарей для создания в помещении комфортной температуры. К тому же, следует не забывать о том, что монтаж отопительной системы в жилом доме с помощью радиаторов не так сложен, с технической точки зрения. Прикрутить к основной магистрали батарею сегодня может практически каждый человек, который имеет необходимые знания и минимальный набор инструментов. Батарея может быть из стали, из чугуна или из новых композитных материалов (биметалл). Способы подключения остаются такими же, как и много лет назад: резьбовое соединение и зажимная муфта.

Бесспорным является безопасность и надежность радиаторного обогрева. На сегодняшний день практически в каждом жилом доме и в многоквартирном доме можно встретить батареи. Эти обогревательные приборы стали привычными элементами интерьера нашего жилья. Благодаря современным материалам удалось усовершенствовать внешний вид изделий, увеличить нагревательную поверхность. Эти новшества позволили существенно улучшить эстетические характеристики и повысить производительность. Что касается других способов обогрева, то здесь радиаторному водяному отоплению серьезную конкуренцию сегодня создают теплые водяные полы.

Напольный обогрев стал распространенным явлением в современном малоэтажном жилищном строительстве. Многие владельцы коттеджей и загородных домов отдают предпочтение теплым полам. Устанавливать радиаторы или оборудовать теплый пол в помещении, решать вам. Другое дело, насколько будут оправданы масштабные монтажные работы по укладке водяного пола с экономической точки зрения.

Другое дело, что радиаторы в квартире или в доме обойдутся дешевле, чем теплые полы, в комплект которых входит масса дополнительного обслуживающего оборудования и сотни метров труб. Экономически  теплые полы считаются дорогим удовольствием, поэтому к такому мероприятию, как укладка водяных полов следует быть  готовым.

Водяное отопление принципиально отличается от других видов отопительных систем. Главный рабочий инструмент системы —  жидкий теплоноситель. Это может быть обычная,  подготовленная вода или химически содержащиеся вещества (антифризы и их производные). Что в первом случае, с радиаторами, что во втором, с теплыми полами, монтаж системы отопления предполагает прокладку целой сети трубопроводов.

Для справки: длина отопительного контура для снабжения батарей отопления в жилом доме площадью 150 м2 составляет около 100 метров. В случае с греющими полами речь идет уже об общей длине водяных отопительных контурах на сотни метров. Все дело в том, что принцип работы водяных систем отопления – это доставка горячего теплоносителя в нагревательные приборы. В первом варианте эту роль будут играть радиаторы, во втором варианте нагревательным прибором выступает вся поверхность пола в отапливаемых помещениях.

В одних помещениях ставятся радиаторы, а в других идет монтаж отопительных контуров водяного пола. Такой вариант решения проблемы отопления выбирают те, кто хочет повысить уровень комфорта в своем доме. Обычно так поступают в старых домах и в городских квартирах, не желая устраивать грандиозную реконструкцию или не имея для этой цели технологических возможностей. В квартире прекрасно уживается такой способ обогрева, когда по все квартире стоят радиаторы, а в ванной комнате или в детской комнате уложены в пол водогрейные трубы.

Все остальные аспекты, которые следует учитывать при выборе системы отопления, лежат в психологической плоскости.  Комфорт – самый важный критерий, на который сегодня многие потребители обращают внимание. В отличие от радиаторов, теплые полы можно устроить таким образом, что вы забудете о том, что ваш дом вообще отапливается и в полу лежит целая инженерная конструкция. Теплая и комфортная температура будет всегда в пределах нормы

Наличие автоматической регулировки избавит вас от потребности контролировать работу отопительного комплекса. Греющие полы открывают уникальные возможности для дизайнеров, создавая новые и оригинальные элементы интерьера жилых помещений

Теплая и комфортная температура будет всегда в пределах нормы. Наличие автоматической регулировки избавит вас от потребности контролировать работу отопительного комплекса. Греющие полы открывают уникальные возможности для дизайнеров, создавая новые и оригинальные элементы интерьера жилых помещений.

В каком случае быстрее ощущается тепло в комнате

Теплый пол прогревается дольше из-за цементной стяжки

Если брать средние показатели быстроты нагрева здания радиаторами отопления или теплым полом, первые быстрее приблизительно в три раза. Инерция вторых обусловлена необходимостью прогревать всю толщу бетонной стяжки. Переходя на численное выражение, для ощущения тепла в квартире при наличии алюминиевых отопителей необходимо ждать около 20 минут. Такой же объем помещения, оборудованный подогреваемым основанием, наберет комфортную температуру за пару часов.

Что касается реагирования на регулировку, здесь ситуация повторяется – конвекторы, по причине малой инертности, очень быстро нагреваются и остывают, что сразу отражается на температуре воздуха жилья.

Проанализировав все перечисленные за и против, нужно не забыть еще один момент – эстетическую составляющую вопроса. Иногда дизайн интерьера разработан таким образом, что просто невозможно органично вписать в него установленные на стены отопительные элементы. В этом случае единственным решением будет заложить трубу обогрева под пол, хотя в продаже имеется самое изысканное сантехническое оборудование.

Теплый водяной пол. Монтаж и основные особенности

Вы еще сомневаетесь в выборе. Что лучше, остановиться на радиаторах или приступить к подготовке монтажа теплых полов. Просто оцените количество необходимых материалов, оборудования и уровень работ в каждом отдельном случае. Это даст вам сразу ответы на многие вопросы, оставить радиаторы отопления или сделать ставку на теплый пол.

Для начала следует понять, в чем заключаются основные этапы монтажа теплых полов. Почему начинаем с этого варианта отопления? Все дело в том, что этот способ считается более новым и малоизученным для большинства потребителей.

монтаж теплых водяных полов лучше делать в новом строении, когда еще не начаты отделочные работы, а вместо пола лежат простые бетонные перекрытия. Учитываем тот факт, что с водяными контурами, уложенными в пол, высота потолка в отапливаемых помещениях уменьшится на 100-150 мм. Для частного дома это не представляет проблемы, тогда как для городской квартиры это становится иногда критичным.

основной монтаж заключается в следующем. Подготавливается поверхность, на которую укладывается слой термо и гидроизоляции. Далее идет сетка или специальные маты, на которые укладываются водяные трубы отопительного контура. В результате ваш пол приобретает вид слоеного пирога. Эта конструкция так и называется — слоеный пирог, в котором каждый слой играет свою, определенную роль.

Перед бетонными мокрыми работами по периметру помещения наклеивается демпферная лента, играющая роль компенсатора теплового расширения бетонной поверхности. Водяная труба укладывается по двум схемам, змейкой или спиралью. В зависимости от интенсивности обогрева вы сами выбираете схему укладки.

только после подключения водяных контуров к распределительному оборудованию (насосно-смесительный узел) осуществляется пробный пуск. Если изъянов в технической части системы не обнаружено, отсутствуют протечки и обогрев идет в соответствии с заданными параметрами, можно приступать к укладке бетонной стяжки.

Отопление по типу теплый пол без радиаторов, обычно выбирают, когда имеется мощный автономный нагревательный котел большой мощности. В доме, где требуется постоянный обогрев, присутствует постоянное потребление горячей воды, теплые полы должны работать без перебоев. Именно за счет мощного котла достигается необходимая интенсивность нагрева теплоносителя и удовлетворяющая технологическим параметрам скорость потока.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

  • термостатический клапан;
  • погружной термодатчик;
  • балансировочный кран с фиксирующим пружинным вентилем;
  • циркуляционный насос;
  • погружной термометр;
  • резьбовая гильза;
  • перепускной и запорный вентиль;
  • дренажный и шаровой клапан;
  • воздухоотводчик;
  • перепускной байпас.

Расчет циркуляционного насоса

Для выбора подходящего циркуляционного насоса необходимо определить основные параметры – напор и расход (производительность). Расход теплоносителя рассчитывается по сумме расхода всех контуров. Напор принимается максимальный в самом протяженном контуре.

Для вычисления производительности в системах с теплоносителем-водой используют следующую формулу:

  • Pн — мощность отопительного контура, кВт, складывают мощность всех контуров.
  • tобр — температура теплоносителя в обратке.
  • tпр — температура подачи.

Разницу температур принимают обычно равной 5 °С.

Напор насоса рассчитывают по самому длинному контуру. Используют формулу:

  • ∆ Н – гидравлические потери.
  • L – длина контура.
  • Q – расход воды в л/с.
  • k – коэффициент расхода, для приближенных расчетов частного дома принимают 0,3-0,4 л/с.

Напор насоса должен быть равен или немного больше значения гидравлических потерь. Для обеспечения различных режимов работы обычно выбирают трехскоростные насосы, причем выбор осуществляют по параметрам при работе на второй скорости (чтобы был запас мощности на случай холодов).
