Плоские батареи. плоские батареи отопления

Что такое плоские радиаторы отопления

Начинать говорить о плоских батареях отопления надо с их размера глубины. Точного показателя, который бы обозначал тонкость прибора, не существует. Это в основном определяется на глаз. К примеру, за стандарт можно взять чугунный радиатор – это обычная конструкция. Все, что будет меньше его глубины в два раза, и можно отнести к плоским радиаторам отопления.

Если сделать обзор всех существующих моделей, то под этот стандарт подходят только стальные панельные батареи. Их и будем рассматривать. Почему так получается, что панельные конструкции имеют небольшую толщину? Все дело в технологии их изготовления.

Как можно промыть батарею отопления

Это приборы, изготавливаемые из стальных штампованных листов. В основе формы лежит именно цельный лист с достаточно большой площадью заглубления. То есть это не секционная конструкция, а плоская во всю площадь самого отопительного прибора. Именно этим и достигается повышение тепловой отдачи. Но при этом глубина каждой панели не очень большая, а соответственно объем теплоносителя, используемого в системе отопления, в самом плоском радиаторе будет небольшим. Такое соотношение имеет несомненный плюс – небольшой расход топлива на нагрев теплоносителя. То есть эти две величины находятся в прямо пропорциональном соотношении.

Производители пошли дальше. Они не стали зацикливаться на приборах с чисто панельной формой, ведь, как было сказано выше, такая форма обладает сниженной мощностью. Для увеличения данного показателя были сделаны дополнения к самой конструкции в виде системы оребрения, так называемые конвекционные ребра. Их приваривают по всей площади батареи методом точечной сварки. Основная форма ребер – трапециевидная.

Типы плоских радиаторов

Классификация плоских радиаторов у всех производителей одна и та же. Всего существует пять типов: 10, 11, 12, 22 и 33. Чем они отличаются друг от друга?

Тип 10 – это просто штампованная панель без излишеств. Если говорить о категории «самые тонкие радиаторы отопления», то этот тип является основой данной категории. Тоньше его на рынке вы не найдете. Давайте рассмотрим типаж на примере радиаторов «Керми». Так вот тип 10 имеет глубину 46 мм.
Тип 11 – это одна панель с одним слоем системы оребрения. Глубина данной модели составляет 59 мм. Спокойно и его можно отнести к категории «плоских».
Тип 12 – это две панели, между которыми установлены конвекционные ребра. Его толщина – 64 мм.
Тип 22 – это конструкция, состоящая из двух панелей и двух систем оребрения, которые расположены между плоскостями панель. Глубина – 102 мм.
Тип 33 – это три панели. Между двумя первыми установлены два слоя ребер, между второй и третьей один слой. Глубина 157 мм.

У остальных производителей размер глубины может варьироваться в том же диапазоне с небольшими отклонениями в ту или другую сторону. Отклонения незначительные, так что размеры радиаторов отопления «Керми» можно взять за основу нашего разбора.

Внимание! Все типы стальных панельных батарей отопления, кроме типа 10, снабжаются защитными боковыми стенками и верхней решеткой. Это улучшает внешний вид прибора, но увеличивает его стоимость. И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно

И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно.

А вот теперь давайте выберем из этого типажа те отопительные приборы, которые могут войти в категорию «плоских». Начнем с того, что глубина чугунного радиатора ЧМ-140 – 140 мм. От этого и будем отталкиваться.

Можно сразу же определить, что три первых типа, а это 10, 11 и 12, являются тонкими. А вот 22 и 33 в данную категорию не входят. То есть получается так, что не все панельные радиаторы отопления из стали можно считать плоскими.

Полезные советы

Занимаясь покупкой и установкой тонкого радиатора самостоятельно, рекомендуется принять во внимание следующие советы от специалистов:

Сделав выбор в сторону плоского стального радиатора, лучше не начинать рискованное предприятие по его самостоятельной установке. Оправданием не служит даже наличие подробной инструкции по монтажу. Систему отопления относят к сложным инженерным сооружением, организацией которых должны заниматься специалисты.
Так как панельные батареи для отопления не могут похвалиться большой площадью, их не рекомендуется делать частью систем с естественной циркуляцией теплоносителя. Лучше всего применять такие приборы в контурах с принудительной циркуляцией, где имеется насосное оборудование.
Если применяется принудительная система циркуляции воды, она должна быть только закрытой. Для этого потребуется монтаж расширительной мембранной емкости.
Часто опорожнять систему не следует. Заливание нового теплоносителя обязательно сопровождается попаданием в систему воздуха. Его присутствие оказывает негативное воздействие на стальные элементы. Хотя производителями и предпринимаются определенные профилактические меры, подвергать систему риску нежелательно.
Нежелательно оснащать панельными плоскими батареями очень влажные помещения. Это приводит к тому, что металлические поверхности рано или поздно начинают ржаветь.
Любая ребристая прослойка на радиаторе становится местом скопления пыли и грязи, почистить которую довольно сложно. Убрать подобные загрязнения получается только с помощью мощного пылесоса.

Устройство и принцип работы плоских батарей

Для изготовления стальных плоских радиаторов отопления используются соединенные друг с другом штампованные металлические листы. Высокотехнологичная сварка способствует образованию надежных, прочных стыков.

Две соединенные плоскости-панели проявляют высокую степень теплоотдачи, в них образуется небольшая внутренняя полость, по которой циркулирует теплоноситель. Чтобы как можно рациональнее использовать оборудование, нужно придерживаться рекомендованного температурного режима. Для оптимизации расхода топлива к плоскостям были добавлены ребра, в результате образовался новый класс техники – конвекционные оребренные батареи. Дополнительные элементы крепятся к поверхности с помощью точечной сварки, в сечении оборудование имеет форму трапеции.

Плоские батареи в верхней части оснащены перфорацией – это зоны выхода нагретого воздуха. В кожух заключены металлические трубы, имеющие радиаторные пластины. Рабочая жидкость, циркулируя по трубкам, высвобождает часть нагретого воздуха, путь потоков проходит и через верхнюю зону с металлической перфорацией. В процессе нагревания лицевой части высвобождается еще немного тепловой энергии.

Плоские радиаторы оптимальны для систем отопления закрытого типа, их не целесообразно устанавливать в централизованные сети. Данные приборы работают с теплоносителями, проявляющими низкий уровень давления.

Как выбрать размер радиатора отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия устраивающего вас производителя подходят по высоте и глубине, надо выяснить количество секций для каждой комнаты. Для этого вычисляем потребную тепловую мощность отопительных приборов, пользуясь алгоритмом:

в комнате с одной наружной стеной и 1 окном принимается 100 Вт тепла на 1 м2 ее площади;
если стен, выходящих наружу, — две, то надо брать 120 Вт на 1 м2 помещения;
когда есть 2 стены и 2 окна, то 130 Вт/м2.

Примечание. Алгоритм даст верный результат для помещений высотой до 2.5—2.7 м. Если потолки выше, рекомендуется взять 40 Вт теплоты на 1 м3 объема помещения.

Перемножив эти цифры на площади комнат, получаем потребную тепловую мощность, по которой и определим размеры батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевые расстояния и теплоотдача алюминиевых и биметаллических радиаторов GLOBAL:

Как правило, значения тепловой мощности секций указываются с учетом, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ˚С (в паспорте пишут: при DT=70). Это значит, что при +22 ˚С в комнате температура воды на подаче должна быть около 100 ˚С, в то время как в частном доме редко бывает 70 ˚С.

А при такой температуре секция батареи отдаст на 30% тепла меньше, что и следует учитывать.

Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, отнять 30%, а лучше – 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: поделить найденный ранее расход теплоты на это значение. Но после этого вы можете столкнуться с ситуацией, когда обогреватель в сборе не входит в подоконную нишу или наоборот, выглядит в ней слишком непрезентабельно, как показано на фото:

Как выбрать размер батарей в таких случаях? Если она не помещается под окном, то выход прост: нужно число секций разделить на 2 части, вместо одного прибора выйдет два. Длина первого составит 75% оконного проема, а второго – все что останется. Эту часть можно поставить около боковой стены, подведя к ней трубопроводы. При обратной ситуации (как на фото) нужно взять секции с меньшим межосевым расстоянием и высотой. Их теплоотдача меньше, а значит, общая длина обогревателя после пересчета вырастет, и в результате он будет смотреться замечательно.

Получается, что при выборе алюминиевого или биметаллического радиатора отопления нужно найти некий баланс между требуемой тепловой мощностью и его размером. Тогда обогрев получится достаточным, выполнятся условия монтажа батареи, а интерьер при этом не будет нарушен.

Что собой представляют пластинчатые радиаторы отопления?

Из каких частей состоит пластинчатая батарея для отопления.

Пластинчатые батареи отопления – это разновидность конвекторного отопительного оборудования. Для них характерна большая площадь теплообменной части и минимальное количество труб, по которым циркулирует теплоноситель.

Схема работы прибора очень простая:

теплоноситель под повышенным давлением прогоняется по тонким трубам нагревательного элемента, отдавая им свою тепловую энергию;
температура нанизанных на трубы металлических пластин повышается от разогретых труб за малый промежуток времени;
между разогретыми пластинами быстро поднимается температура воздуха;
легкий разогретый воздух поднимается вверх под потолок комнаты, вытесняя холодный воздух;
холодный воздух опускается к конвектору, где между его пластин повышает свою температуру.

Чтобы поддерживать температуру воздуха в помещении при помощи пластинчатого конвектора, необходимо запомнить особенность устройства. Так как трубы нагревательного прибора отличаются маленьким диаметром, то и количество теплоносителя, который пройдет через них за единицу времени, будет недостаточным для быстрого повышения температуры пластин. Именно потому в отопительной системе, где устанавливается вышеуказанное оборудование, теплоноситель должен циркулировать под большим давлением и отличаться высокой температурой. Это позволит быстро повысить температуру пластин, а следовательно, обеспечить хорошую конвекцию воздуха.

Как повысить эффективность отопительного прибора? Увеличить мощность пластинчатого радиатора поможет металлическая гофра, прикрепленная по принципу защитной панели. Эта гофра увеличивает полезную площадь нагревательного элемента, которая участвует в теплообмене. Именно потому возрастает объем воздуха, который может пройти через конвектор и повысить свою температуру.

Старые пластинчатые радиаторы отопления обогревали помещение за счет естественной циркуляции воздуха. В результате в комнате большой площади наблюдался резкий перепад температур. Вверху всегда было теплее, чем у пола. Решить данную проблему помог встроенный вентилятор. Современные пластинчатые батареи теперь относятся к разряду энергозависимого оборудования (вентилятор работает от электричества). Но в данном случае увеличивается эффективность прибора за счет искусственной циркуляции воздуха.

Из стали.

Разновидности оборудования. Как видно с фото, пластинчатые радиаторы отопления в первую очередь отличаются между собой конструкционными материалами.

Сегодня можно купить такие радиаторы:

стальные – пластины и трубы выполнены их стали. Прибор характеризуется повышенной прочностью, он стоек к гидроударам. Однако отличается маленькой скоростью теплообмена;
медные – если все детали выполнять из меди, то батарея будет отличаться большой мощностью и

высокой скоростью теплообмена. Но высокой будет и ее стоимость. Потому на медные трубки чаще всего навешивают пластины с дешевых металлов (стальные);
алюминиевые – они недорогие, способны быстро поднять температуру воздуха до нужного уровня, но не отличаются прочностью. Их использовать в контуре централизованного отопления не рекомендуется. Чаще всего алюминиевые трубы заменяются медными, что увеличивает прочность прибора и его стоимость.

Новые и старые радиаторы отопления пластинчатые могут отличаться между собой количеством рабочих

Из алюминия.

контуров и конвекционных панелей. Так, если приборы с одним контуром и одним набором пластин, он обозначается, как прибор 11. Соответственно класс 22 указывает на 2 змеевика и 2 набора пластин. Существует класс 21, где на 2 ряда пластин приходится 1 змеевик.

На фото пластинчатые радиаторы отопления могут быть самых разных размеров. Именно благодаря разнообразию размеров, покупатель может выбрать себе изделие, максимально подходящее под параметры помещения и дизайн интерьера.

Устанавливаем и используем радиаторы правильно

Стальные радиаторы пластинчатого типа применяются в системах отопления, которые имеют принудительную циркуляцию теплоносителя – с насосами. Компонентные тонкие батареи отопления – в гравитационных системах.

Система отопления с принудительной циркуляцией

Система водяного отопления, в которой будет использоваться пластинчатый радиатор, должна быть закрытая и иметь расширительный бак. Использовать открытые системы не рекомендуется, так как радиатор будет в таком случае служить меньше времени.

Не нужно очень часто сливать воду из системы, — ведь в свежей воде, которая будет заливаться сюда, больше кислорода. Именно кислород приводит систему к коррозионным процессам – не только радиаторы, но и другие элементы. Также специалисты не рекомендуют монтировать самые тонкие радиаторы отопления в таких помещениях, которые имеют высокий уровень влажности, к примеру, в ванных комнатах. Так, вы снизите риск возникновения коррозии.

Перед приобретением следует тщательно изучить характеристики системы отопления дома. Если есть современный газовый котел с защитным клапаном, то давление воды нужно не больше 2.5 – 3.0 бар.

Температура воды в системе отопления – это также немаловажный фактор, когда выбираются радиаторы. Просто заменить старые батареи новыми – это неправильное решение. Нужно будет правильным образом пересчитать все параметры, учитывая при этом проект и характеристики новых радиаторов. И лучше, если такая работа будет выполняться специалистами.

Если вы устанавливаете довольно мощные тонкие радиаторы, то температуру в помещениях можно корректировать – снижать температуру носителя тепла в отопительной системе. Если установлены батареи с малой мощностью, то в условиях сильного холода они не будут способны предоставить необходимый температурный режим.

Какие бывают радиаторы отопления

Батареи отопления, они же радиаторы, которые устанавливают в жилых помещениях, бывают в основном водяными или электрическими.

Водяные типы батарей отопления обогревают жилье при помощи воды, которую используют в качестве теплоносителя (детальнее: «Водяные радиаторы отопления — типы и виды «). После того, как жидкость нагрета до определенной температуры, она начинает циркулировать по трубам и батареям, отдавая тепловую энергию окружающему воздуху.

Электрические радиаторы отопления только внешне похожи на обычные приборы, но принцип работы у них отличается. Пользуются ими обычно в качестве дополнительного источника тепла, поскольку высокие цены на электричество делают эксплуатацию таких обогревателей экономически невыгодной.

Правда, если отсутствует возможность обустроить водяное отопление, ничего другого не остается, как использовать электрические приборы для обогрева. Допустим, что на дачу за городом семья ездит только по выходным — в таком случае электроконвектора будет достаточно, ведь замерзнуть он не даст.

Что рекомендуют специалисты

За счет того, что плоские радиаторы отопления вмещают в себя небольшой объем теплоносителя, устанавливать их в системы с естественной циркуляцией горячей воды не рекомендуется. Для них оптимальный вариант – отопления с принудительной циркуляцией, где установлен насос.
А так как данная система принудительная, значит, она должна быть закрытой, где устанавливается мембранный расширительный бачок.
Часто сливать теплоноситель из отопительной системы не рекомендуется. С заливкой новой чистой воды вместе с ней в сеть попадает кислород, который негативно влияет на стальные изделия. И хотя защитные меры производителями проведены, все равно негативное воздействие кислород оказывает.
Устанавливать самые тонкие радиаторы во влажных помещениях не стоит. Это увеличение риска образования коррозии металлов.

Не забудьте оценить статью:

Производители плоских батарей отопления

На отечественном рынке представлена преимущественно зарубежная продукция – изделия компаний Kermi, Zehnder и Buderus.

Kermi

Плоские модели здесь предлагаются в двух вариациях – с гладкой (серия Plan) либо рифленой (серия Profil) фронтальной поверхностью, в два слоя окрашенной катафорезным способом. Боковые и верхние решетки можно снять, чтобы очистить изделия от пыли. Немецкие модели выпускаются в следующих разновидностях:

вентильные модификации ThermX2. В зависимости от мощности внедряются разные виды регулирующей арматуры;
плоские небольшие батареи ThermX2 Kompakt универсальны, их преимущественно эксплуатируют в условиях низких температур;
гигиеническая линейка Kompakt Hygiene имеет двойной лаковое покрытие, она распространена в больницах, так как за счет защитного слоя и простого исполнения позволяется использовать дезинфицирующие растворы.

Батареи отопления Kermi Продукция реализуется в высоком ценовом сегменте, проявляет эффективную теплоотдачу.

Zehnder

Производитель из Германии помимо классических вариаций предлагает линейки с нестандартными размерами, формой, исходными материалами. Распространены модели с принтованными зеркалами, декорированной под дерево и камень лицевой панелью, картинами. Предлагаются вертикальные и горизонтальные приборы с угловым и радиусным исполнением.

Серия Plano имеет сдержанный дизайн, в батареи встроены конвективные ламели. Nova Mirror – ультрамодные плоские изделия с небольшой глубиной и встроенным зеркалом, оптимальны для узких помещений.

Классификация

При классификации батарей для отопления используют цифры, первая из которых обозначает количество пластинчатых листов, вторая – количество ребер:

Цифра показывает, что пластина одна и полное отсутствие ребер.
Один пластинчатый лист, дополненный реберной конструкцией.
Два пластинчатых листа, один оснащен конвекционными ребрами.
Три пластинчатых листа, все соединены с ребрами.

Классификация плоских радиаторов

Дополнительной деталью плоских батарей бывает верхняя решетка, с двух сторон имеющая боковые корпуса. Как правило, она белоснежного цвета. Комплект упаковки батарей дополнен деталями для крепежа. Стеновые перегородки, изготовленные из разного материала, нуждаются в разных средствах крепления. Если комплект упаковки дополнен не теми крепежными элементами, которые нужны в конкретном случае, самостоятельно придется приобретать другие.

Плоские батареи отопления оснащаются четырьмя патрубками соединения. Это дает возможность подсоединить аппарат ко всей системе обогрева с любого бока. Как правило, их подсоединяют непосредственно к стояку отопления или используют при этом специально предназначенную арматуру.

Есть плоские стальные радиаторы, оснащенные термостатическим клапаном. Он производит регулировку жидкости внутри изделия. Подключение его правостороннее, чтобы подключиться слева, надо сделать специальный заказ.

Некоторые заводы производители плоских батарей и радиаторов для отопления создают горизонтальные модели, соединяющиеся с поверхностью стены посередине. Наличие клапанного вкладыша не обязательно. Чтобы произвести соединение снизу, спрятав трубы отопления в пол, надо чтобы комплект упаковки был интегрированным. Существуют соединительные детали, которые скрывают в стенки.

При выборе способа подключения радиаторов, учитывайте ценовую стоимость изделия, дизайн комнаты, здания, вид или тип отопления в целом. Стандартные системы обогрева требуют боковое подсоединение, если трубы проходят под полом, используйте подсоединения снизу.

Какие угрозы таит в себе централизованное отопление

С одной стороны, подача тепла извне удобнее автономного отопления – не надо возиться с установкой котла и его настройкой. Придет осень, и горячая водичка весело побежит по вашим батареям, согревая квартиру.

Но не все так гладко в системе централизованного отопления:

В воде, прошедшей долгий путь, содержится немало химически активных примесей, способных вызвать коррозию труб и радиаторов.
А еще мелкие частички шлама, неизбежно попадающие в теплоноситель, царапают батареи изнутри, через несколько лет протирая их до дыр.
И температура воды не всегда бывает стабильной – то батареи имеют комнатную температуру, а то до них и дотронуться невозможно.
А самая главная опасность – это внезапный огромный скачок давления в системе отопления, так называемый гидроудар. Он бывает, к примеру, по той причине, что слесарь слишком резко закрыл кран насосной станции.

Это интересно: Укладка теплого пола под плитку — технология монтажа системы

Разновидности панельных тонких батарей

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

с боковым подключением;
с нижним подсоединением;
с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

рабочее давление в интервале 6 – 8,5 атмосфер;
давление опрессовочное не превышает 13 атмосфер;
максимальная температура носителя тепла не больше 110 – 120 °C.

Все производители применяют идентичную классификацию тонких плоских радиаторов отопления.

Предлагаем ознакомиться Проект на замену радиаторов отопления в квартире

Речь идет о пяти типах обогревающих приборов:

Тип 10. Самая проста панель (штампованная), без всяких декоративных излишеств. Ее относят к популярным изделиям из серии «максимально плоские панельные радиаторы для отопления»: глубина этой конструкции ― 46 мм. Наибольшей популярностью из этой линейки продукции пользуется модель «Керми».
Тип 11. Для приборов этой разновидности характерно наличие одного слоя конвекционных ребер. Глубину изделия увеличили до 59 мм.
Тип 12. Эту конструкцию несколько усложнили, разделив две плоские панели системой оребрения. Толщина прибора составляет 64 мм.
Тип 22. Здесь применяется еще более сложная схема: кроме двух панелей, присутствуют две системы оребрения, расположенные между плоскостями. Глубина такой батареи ― 102 мм.
Тип 33. Наиболее сложная модель, в состав которой входит три плоскости. Первая пара панелей разделена сразу двумя ребристыми секциями. Еще одну секцию устанавливают между второй и третьей панелью. Из-за повышенной сложности увеличивается и глубина прибора: она достигает 157 мм.

Декоративные радиаторы из чугуна

На отечественном рынке художественные виды отопительных устройств представлены, в основном, зарубежными производителями. Как правило, это дизайнерские работы, которые не только весят несколько больше своих классических «собратьев», но и стоят в разы дороже. Подобную роскошь можно устанавливать исключительно в соответствующий ей интерьер.

Декоративные чугунные радиаторы отопления представлены в стиле барокко и эпохи Возрождения, модерна и неоклассицизма. Стиль и орнамент изделия не влияют на его стоимость в отличие от размера и формы.

Так среди них встречаются низкие батареи, стандартной высоты 500 мм или высокие виды. Если интерьер требует обогреватели «под старину», то предпочтение, чаще всего, отдается моделям с узорным рисунком. Окраска их может быть совершенно разной и смотрятся они не только эффектно, но и дорого.

Как правило, декоративные радиаторы из чугуна обладают теми же свойствами, что и скромные классические образцы. Монтируются секции так же, как привычные советские «гармошки». Особенно стильно и необычно смотрятся чугунные батареи на ножках.

Монтаж

Плоские радиаторы отопления наиболее пригодны для помещений с системой отопления закрытого типа. Наличие расширительного бака — обязательное условие.

Процесс отопления состоит из следующих этапов:

Насос воздействует на теплоноситель, тот в свою очередь начинает циркулировать по трубопроводу.
Затем он проходит через вентиль.
На следующем этапе он оказывается в радиаторе.
После двигается по развозвоздушнику.
Движется к обратному трубопроводу до тех пор, пока не попадет к расширительному баку с мембраной.

Если вы решили установить плоские радиаторы для открытой системы отопления, то помните, что в таком случае они не прослужат долго, т.к. не смогут противостоять коррозионным процессам.

Не приобретайте тонкие радиаторы для установки в комнатах с повышенной влажностью.

Про стальные радиаторы отопления можно прочитать в этой статье.

Полезные советы

Сделав выбор в сторону плоского стального радиатора, лучше не начинать рискованное предприятие по его самостоятельной установке. Оправданием не служит даже наличие подробной инструкции по монтажу. Систему отопления относят к сложным инженерным сооружением, организацией которых должны заниматься специалисты.
Так как панельные батареи для отопления не могут похвалиться большой площадью, их не рекомендуется делать частью систем с естественной циркуляцией теплоносителя. Лучше всего применять такие приборы в контурах с принудительной циркуляцией, где имеется насосное оборудование.
Если применяется принудительная система циркуляции воды, она должна быть только закрытой. Для этого потребуется монтаж расширительной мембранной емкости.
Часто опорожнять систему не следует. Заливание нового теплоносителя обязательно сопровождается попаданием в систему воздуха. Его присутствие оказывает негативное воздействие на стальные элементы. Хотя производителями и предпринимаются определенные профилактические меры, подвергать систему риску нежелательно.
Нежелательно оснащать панельными плоскими батареями очень влажные помещения. Это приводит к тому, что металлические поверхности рано или поздно начинают ржаветь.
Любая ребристая прослойка на радиаторе становится местом скопления пыли и грязи, почистить которую довольно сложно. Убрать подобные загрязнения получается только с помощью мощного пылесоса.

Особенности эксплуатации

При использовании техники нужно придерживаться ограничений:

температура теплоносителя не должна превышать 110-120°С;
рекомендуемое рабочее давление в зависимости от модели варьируется в пределах 4,5-10 Мпа;
малый объем используемой рабочей жидкости подразумевает принудительную циркуляцию;
максимально допустимая кислотность воды – 8,5 РН;
стальные изделия не рекомендуется устанавливать во влажных помещениях.

Температура в плоских батареях отопления не должна превышать 110-120°С

Плоские батареи не предназначены для установки в квартирах, подключенных к централизованному отоплению. Специалисты не советуют часто заменять теплоноситель, чтобы предотвратить попадание кислорода в полости радиатора. Оптимальные условия для применения продукции – закрытая система с циркуляционным насосом и расширительным бачком мембранного типа (последний защищает оборудование от гидроудара).

Разбираем плоские радиаторы отопления

Кто хотя бы раз посещал специализированный магазин, торгующий отопительным оборудованием, может оценить все разнообразие предлагаемых на рынке приборов отопления. Это на самом деле огромный ассортимент, который позволяет сделать выбор на вкус потребителя. Не зря же говорят, что спрос рождает предложение. Так вот к современным радиаторам отопления этот постулат имеет непосредственное отношение. Но тема нашей статьи — плоские радиаторы. Почему они так называются, и зачем они вообще нужны? На эти и другие вопросы и будем отвечать.

Начнем со второго вопроса, который определяет предназначение плоской конструкции. Здесь несколько позиций:

Уменьшение размеров отопительного прибора — увеличение свободного пространства помещения. Особенно это относится к подоконнику. С плоскими радиаторами его ширина резко уменьшается. Плохо это или хорошо, каждый решает сам, но дизайнеры от этого в восторге. Появляется возможность экспериментировать.
Сама отопительная батарея — это своеобразный сборник пыли. Уменьшая ширину прибора, мы сокращаем плоскость, на которой пыль оседает.
Добавим, что плоские батареи являются обладателями презентабельного внешнего вида. Во всяком случае, они существенно отличаются от секционных моделей.

А вот теперь самый главный вопрос, связанный с теплоотдачей данного типа радиаторов. Насколько этот показатель уменьшается? Ведь не секрет, что размеры отопительной батареи влияют на величину тепловой отдачи. Чтобы досконально разобраться в этом вопросе, необходимо понять, что такое плоские отопительные приборы.

Характеристика плоских радиаторов и их устройство

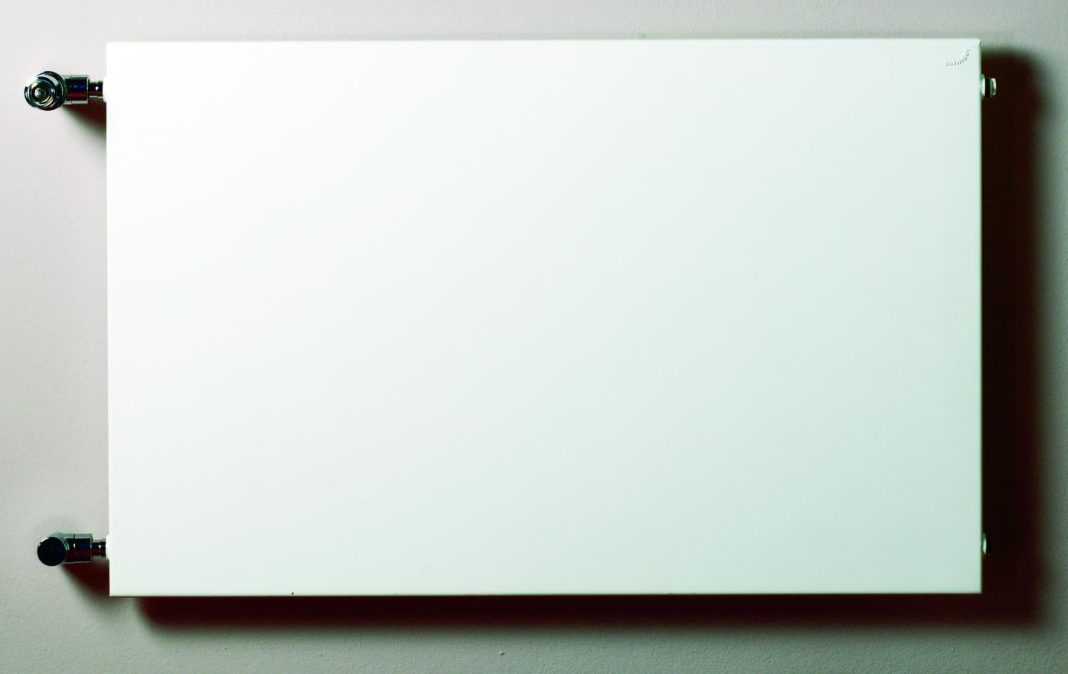

Плоский стальной радиатор с гладкой поверхностью

В категорию тонких радиаторов отопления причисляют изделия из стали. Для их изготовления берутся металлические листы, проходящие через штамповку. При помощи сварки железные заготовки соединяют в соответствующую конструкцию, что обеспечивает надежность и прочность соединения. Для соединения с общей системой используют патрубки. Движение теплоносителя происходит по специальному каналу, расположенному между двумя пластинами.

Конструкция бывает:

однорядной и многорядной;
с гладкой поверхностью;
с профилированной поверхностью на одной или двух сторонах;
плоской;
с ребрами или без;
с термостатом.

Небольшая глубина свойственна для каждого штампованного листа, что связано с другими конструкционными особенностями:

Две панели, сваренные между собой, обладают высокой теплоотдачей.
Небольшая внутренняя полость, для движения теплоносителя. Это не только плюс, но и минус. С одной стороны, экономия на теплоносителе сохраняет бюджет, с другой стороны, необходимо постоянно контролировать уровень поставляемой температуры.

Размеры

Глубина изделия зависит от количества ребер внутри

Для правильного разделения изделий на виды разработана специальная классификация, по размерам.

Тип 10. В эту группу входят изделия с глубиной 46 мм.
Тип 11. Толщина этих изделий несколько увеличена, соответствует 59 мм. Это объясняется добавлением конвекционных ребер на одну сторону батареи.
Тип 12. Толщина таких радиаторов 64 мм, за счет расположения конвекционных ребер между двух панелей.
Тип 22. Изделие из двух панелей, оснащенных оребрением. Глубина изделия достигает 102 мм.
Тип 33. Самые широкие радиаторы, их толщина составляет 157 мм за счет расположения трех пластин с тремя частями оребрения.

Мощность зависит от типа изделия, высоты и длины.

Наименьшая теплоотдача свойственна изделиям 10 и 11 типа с высотой 300 мм и длиной 400 мм. Она составляет 265 Вт. Если сравнить радиатор с этими же параметрами 21 класса, теплоотдача будет равняться 370 Вт.

В основном плоские батареи отопления выпускаются с высотой от 300 мм до 600 мм, и длиной радиаторов от 400 мм до 3000 мм.

Заключение

Как видно из описания, панельные обогревательные приборы очень удобны и практичны, и могут использовать практически в любом отопительном контуре. Особенно ценится их компактность и внешняя привлекательность, что дает возможность без проблем вписать радиаторы в современные интерьерные стили. В каждом конкретном случае желательно вооружиться рекомендациями специалиста по сантехнике (вердикт выносится только по месту монтажа системы). Чаще всего тонкие батареи отопления используются для комплектации автономных отопительных контуров в частных домах и коттеджах.
