Как сделать электропроводку в бане своими руками: пошаговая инструкция, руководство, схема подключения по госту, скрытая разводка под вагонкой в сауне, парилке, правильно провести электричество от дома

Монтаж проводки в сауне

Как уже упоминалось выше, в бане или сауне кабель можно прокладывать как открытым, так и закрытым способом, укрывать различными элементами защиты. Несмотря на то, что закрытый способ считается более предпочтительным, имеются некоторые нюансы при его реализации.

Согласно требованиям ПУЭ и СНиП, укладка электрической проводки в металлические гофры и трубки не допускается. Также нельзя использовать провода в оболочке из металлсодержащих материалов. Связан такой запрет с тем, что баня — место с повышенной влажностью, а металл как никакой другой материал подвержен коррозионным процессам.

Установка и подключение светильников

Световые лампы, устанавливаемые в помещения бани, должны иметь степень защиты оболочки не ниже IP 44, а также мощность не более 75 Вт.

Плафоны на лампочки необходимо использовать преимущественно стеклянные, так как пластиковые – более склонны к деформированию. Корпуса выбирают металлические, подключенные к защитной жиле.

Наиболее рекомендуемое место установки светильников в парилках – это на стенах, а не на потолках, поскольку под потолками уровень температуры считается наивысшим. В парилках используют напряжение (12 В), следовательно необходимыми являются понижающие трансформаторы, размещенные за пределами парилки.

Розетки рекомендуется монтировать исключительно на стенах, за пределами парильной комнаты. Это может быть комната для досуга или прихожее помещение. Высота над полом порядка – 90 – 100 см. предлагается в целях дополнительной электробезопасности выбирать модели корпуса электрозеток с крышками. Класс защиты не более IP-44.

Общие положения по правильной электрификации

Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:

Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.

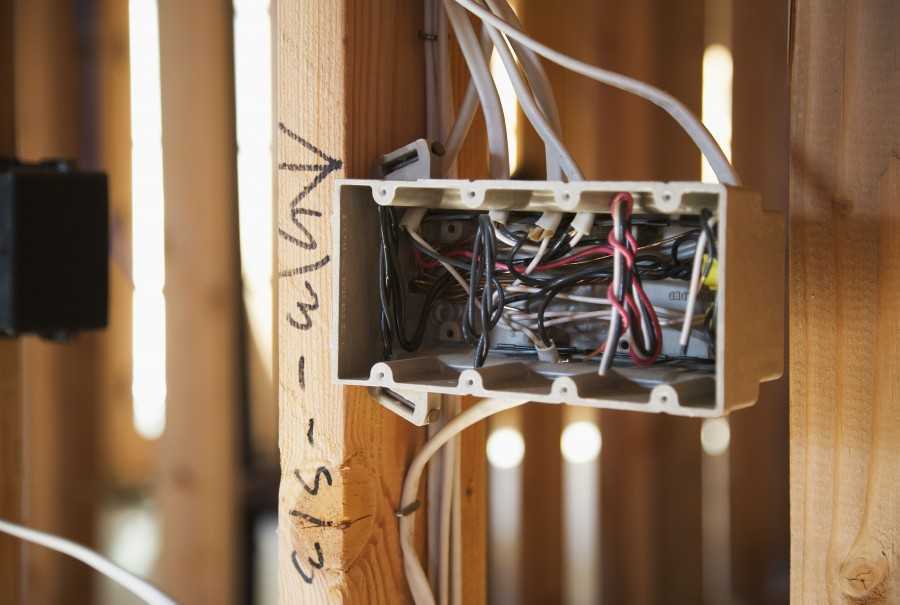

Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.

Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Монтаж системы освещения

После укладки жаростойкого кабеля помимо розеток и выключателей можно устанавливать и осветительные приборы. Стандартные лампочки и плафоны светильников из-за высоких температур и влажности для бани не подойдут. Потому во избежание быстрого выхода из строя и возможного возгорания, следует подобрать светильники в термостойком исполнении.

Устанавливаемые осветительные устройства должны быть достаточно герметичны, чтобы пар и брызги воды при попадании на корпус не могли привести к короткому замыканию и последующему возгоранию. Также при попадании пара на плафон прибор может нагреваться неравномерно, деформироваться и даже лопнуть, что приведет к серьезным травмам принимающих банные процедуры людей. При монтаже системы освещения следует учесть, что свет в парилке не должен быть слишком ярким. Чаще всего используются матовые плафоны с лампочками до 60 Вт.

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

внешний;
внутренний;

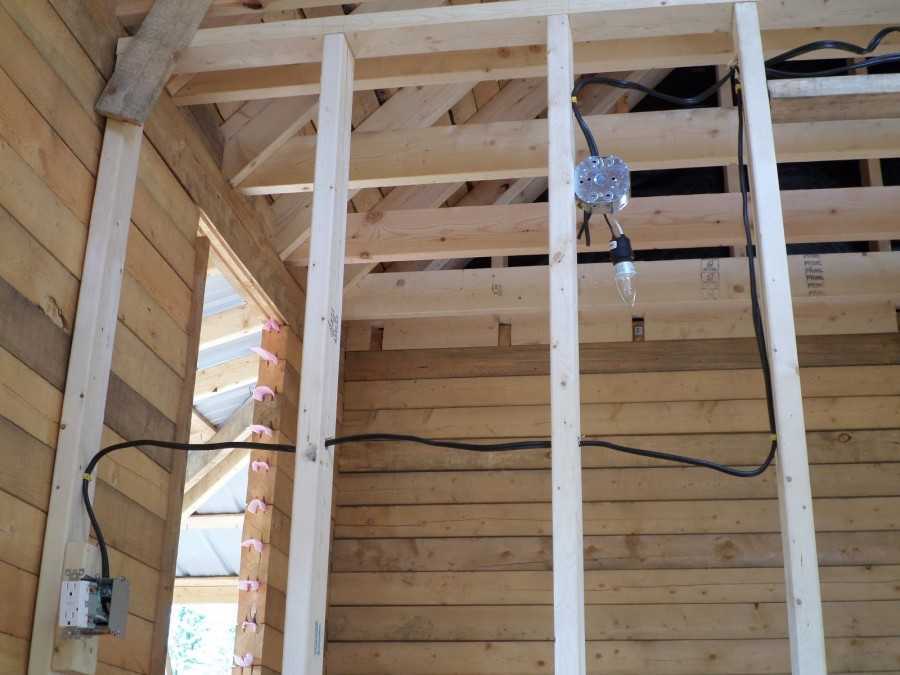

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

Отпадает необходимость делать канавку в стене (штроба).
Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
Всегда можно внести изменения в планировку и разводку.
Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

Вывод под светильники (преимущественно в середине потолка, по краям).
Вывод под выключатель.
Вывод под электрокаменку.
Вывод для панели управления температурой.
Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.

Пошаговая инструкция работ:

Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
Рассчитать основные параметры автомата.
Выбор сечения электрокабеля.
Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

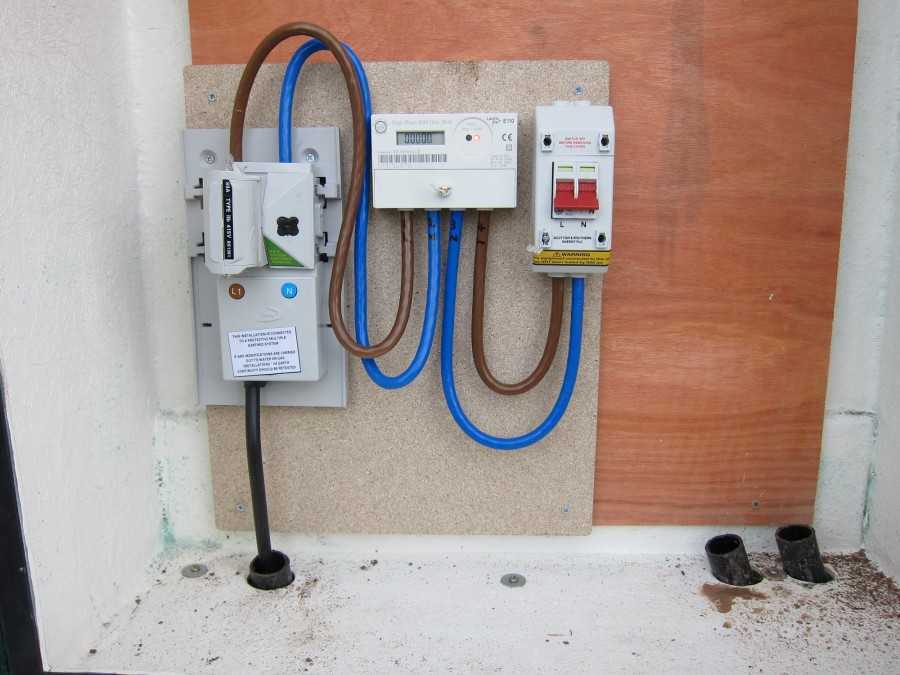

Щиток

Электропроводка в бане, делаемая своими руками, потребует от вас грамотного подхода к содержимому щитка. Если говорить о стандартном его содержимом, то оно таково:

вводной двухполюсный автомат защиты;
автоматы защитного отключения по группам потребителей;
устройство защитного отключения (УЗО).

Как видите, начинки не много, главное — правильно подобрать параметры. И, разумеется, вместо УЗО можно ставить дифференциальный автомат.

Помимо перечисленного нужны следующие вспомогательные детали:

шины для N и РЕ — рабочего и защитного нуля;
DIN-рейка, на которую ставятся вводный автомат защиты (АЗ) и УЗО;
соединительная шина;
кембрик, с помощью которого делается двойная изоляция проводов;
пломбировочный бокс для вводного АЗ (автомата защиты);
соединительные провода, чье сечение соответствует нагрузке.

Количество автоматов зависит от количества групп потребителей. Если никаких силовых установок в бане не будет, то достаточно двух — для освещения и розеток.

СОВЕТ Как вариант, подумайте о том, чтобы разделить группы по помещениям — комната отдыха, моечная, парная, предбанник. В этом случае проще устранять неполадки, а также можно подобрать автомат, соответствующий нагрузке, которая планируется в том или ином помещении.

АЗ выбираются следующим образом: розетки держат до 16 А, а провод, к примеру, 2,5 мм2 — до 25 А, автомат на эту розеточную группу лучше всего поставить на 10А, хотя, если планируется подключать силовые установки с мощностью в несколько киловатт, то лучше ставить АЗ на 16А, но не больше.

ВНИМАНИЕ! Чем меньше величина тока, на который рассчитан АЗ, тем меньше потребителей вы можете подключить одновременно. Это и хорошо, и плохо

Поэтому лучше заранее рассчитывать будущую нагрузку и под нее выбирать оборудование.

Как выбрать правильно УЗО и подключить в щитке?

Номинальный отключающий дифференциальный ток обычно кратко называют «уставкой». Чтобы человека не ударило током, нужна уставка в 30 мА и не более того. А есть противопожарные УЗО, которые защищают проводку от возгорания или повреждения изоляции от старости, у них уставка больше 100 мА.

Защитить человека и проводку можно УЗО с номиналом 10-30 мА. Но не стоит ограничиваться одним устройством, ставя его на всю сеть, потому что у каждого подключенного прибора есть свои допустимые токи утечки. Если они будут суммированы, то УЗО сработает на эту сумму. Именно поэтому электрики советуют ставить протиповожарное УЗО после вводного автомата, а с уставкой 10 мА — на группы потребителей.

ВАЖНО! Номинал автоматического выключателя должен быть равен или быть чуть меньше, чем номинал УЗО. Только не путайте максимальный пропускаемый ток с током утечки (первый — А, второй — мА).. Ниже приводятся схемы последовательного подключения УЗО и автоматов

То и другое подключение допустимо:

Ниже приводятся схемы последовательного подключения УЗО и автоматов. То и другое подключение допустимо:

Заземление

Провести проводку в баню нельзя без устройства заземления. Особенно это касается саун, в которых установлены электропечи. Предполагается, что вы создадите отдельный контур именно для этого строения.

Ниже мы приводим рисунки, иллюстрирующие традиционный способ устройства заземления на участке. Это конструкция из стальных труб или уголков, сваренных полосами стали в треугольник. Она предполагает размещение на участке, где люди часто не появляются, лучше всего на северной стороне.

Выведенная из-под земли стальная полоса присоединяется к защитному нулю на щитке — лучше, конечно, если удастся дотянуть именно полосу, но можно сделать переход на толстый провод, который и будет заведен в щиток.

КСТАТИ! Альтернативой традиционному заземлению может стать глубинный заземлитель. Это такой штырь, который состоит из сегментов труб — конструкция выбрана для погружения на глубину до 30 м. Это дороже, но прослужит не один десяток лет без профилактики и ремонта.

Да, и не забудьте проверить заземление со специалистами, которые должны выдать вам после этого паспорт, протокол испытаний и два акта — приемки и скрытых работ.

Схемы щитка

Приводим две схемы, на которых показано примерное (у вас может быть иначе) подключение элементов электрощитка для сетей 220 и 380 вольт:

Как сделать электропроводку в бане с сетью 220 В.

Как сделать проводку в бане с сетью 380 В.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной. По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно. Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра

Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения

Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

Монтаж проводки в изоляции (а нужно открытым способом).
Использование металлических рукавов.
Пересечение проводов и отклонения от вертикали и горизонтали.

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

использование более мощных электрических приборов;
использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой;
подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля;
стоимость электрической энергии, поставляемой через такую сеть, выше;
на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен.

Подводка силового кабеля к отдельно стоящей бане

Различаться может количество фаз (и, соответственно, вольтаж) и способы заземления проводников. В принципе, у вас всегда есть выбор — 380 вольт на трех фазах или 220 вольт на одной фазе, потому что до потребителя идет 380, а на месте уже делится до 220.

Трехфазный силовой кабель обычно будет иметь пять жил, однофазный — три жилы. Однако тут нужно внести ясность. Количество фаз, как уже сказано, три или одна, оставшиеся провода — это заземление. А оно может быть совмещенным, то есть нуль и земля могут быть одним проводом, что нехорошо и неправильно, но по разным экономическим соображениям тотально использовалось в старых системах подачи электричества потребителю. В этом случае проводов 4 и 2 при заводке в баню. А сама система заземления называется TN-C.

Расщепление единого нуля на «нуль рабочий» (N) и «нуль защитный» (PE) в трансформаторе дает другую систему заземления, которая обозначается TN-S. Если же расщепление производится непосредственно на вводе проводов в здание, то это TN-C-S.

Заземление может быть сделано не только на трансформаторе, но в самой бане, где для парной или только для силовых установок (например, для электропечи) будет создан отдельный глухозаземленный контур.

ВАЖНО! При создании отдельного контура для печи нужно позаботиться о дополнительной молниезащите, потому что в грозу может возникнуть пик между N и РЕ. Помимо этого обязательной станет установка УЗО на входе и отдельные УЗО для конкретных цепей.. Независимо от того, какая у вас система заземления, вести силовой кабель до бани можно либо по воздуху, либо под землей

Картинка ниже дает полное представление о том, как именно провод должен вестись по воздуху

Независимо от того, какая у вас система заземления, вести силовой кабель до бани можно либо по воздуху, либо под землей. Картинка ниже дает полное представление о том, как именно провод должен вестись по воздуху.

ВНИМАНИЕ! Рассчитывать сечение силового кабеля следует из будущей нагрузки (плюс обязательные 20% сверх). Большой запас делать не стоит, потому что он сказывается на сечении, а оно — на весе

От веса же зависит основательность опоры, если вести воздушным путем.

Рекомендуем для воздушной проводки использовать кабель СИП, но он не дешев. Если речь идет о бюджетном варианте, можно сделать так: провести стальной трос в пластиковой оплетке, а к нему с помощью изолированных (в изоляции) проволочек подвешиваете кабель ВВГ нужной толщины (не менее 2,5 мм сечением).

У подземной проводки есть плюсы и минусы. Ветром ее, конечно, не сорвет, и упавшее дерево вреда не нанесет, но грунт — среда агрессивная. Нужно принимать в расчет уровень подземных вод (норматив требует закладки кабеля на глубину не менее 70 см), кислотность или щелочность среды, подвижность грунта. Дополнительную изоляцию можно создать за счет прокладки кабеля в трубе, но тут советуйтесь со специалистом — некоторые категорически против труб.

Кабель нужно использовать бронированный — с металлической оплеткой между слоями пластиковой изоляции. В трубу его класть не обязательно. На дно траншеи сыплется песок (10 см), на него «змейкой» кладется кабель. Засыпается песком, потом сверху кладется защита — кирпич, шифер, разнообразные строительные остатки — доски, обрезки железа и т.п. На входе в баню ставьте стальную втулку под наклоном, длина которой должна быть больше ширины отмостки.

Базовые требования

Переходим сразу к ключевым стандартам. Они обозначены экспертами, мастерами и опытными хозяевами. Только при соблюдении этих норм можно гарантировать безопасность и комфорт в сауне.

Схему электрического щитка обязательно дополняют УЗО и автоматическими выключателями. При этом рекомендовано устанавливать ограничения по току срабатывания максимум в 30 мА, а оптимальной величиной станет 10 мА.
Когда баня выполнена из дерева, разводку желательно делать открытого типа. Ее помещают в стальные или медные трубы, в кабель ПВФ, а также в специальные каналы из прочного пластика. Скрытая система проводки больше подходит для бань, изготовленных из негорючих материалов. Например, это могут быть кирпич, шлакоблоки, а также пеноблоки и другие стройматериалы.
Для парилки подойдут кабели с надежной изоляцией, которая обязательно должна обладать исключительной устойчивостью к экстремально высоким температурам.
Хороший вариант – установить светильники в углах, а вот разводку сделать уже в смежном помещении. Провода в таком случае подводят непосредственно через стену.
В других помещениях бани лучше всего делать подводку кабелей по кратчайшим путям. Допустим, это касается светильников.
Непосредственно над печью электропровода вести категорически запрещается.
Когда требуется провести кабель через стены, надо применять трубу из прочного металла.
Совмещают провода сваркой и пайкой, обжимают их гильзами. Применяют и клеммные соединения. Скрутки здесь находятся под строгим запретом.

Заземление – обязательная мера. Защита от молний очень желательно, хотя к обязательным ее и не относят. Однако лучше позаботиться о безопасности на все сто процентов.

Прокладка проводки: полезные советы

Остановимся более детально на нескольких проверенных советов относительно проведения системы электричества в бане, сауне.

Первая рекомендация касается установки розетки или выключателя. Необходимо предусмотреть специальную защитную пластинку, выполненную из негорючего материала

Конечно, не все считают такую меру настолько важной, поскольку сейчас подобные изделия и так изготавливают из пластика, кроме того, они снабжены и задними стенками из пластика. Но все-таки такая дополнительная защита нужна: она не повредит, гарантирует безопасность

Крайне важно грамотно подобрать достаточную величину сечения. Оно обязательно должно соответствовать всем электрическим приборам, установленным в помещениях бани. Допустим, хозяева устанавливают там печи и электрические нагреватели. Сечение должно иметь хороший запас, чтобы с легкостью выдержать серьезные нагрузки. Если используется кабель с уровнем изоляции нг-LS, то допускается оставлять его в кабельном канале, не прокладывая при этом защитные пластины между ним и стенкой. Во всех остальных случаях дополнительная несгораемая защита необходима: потребуется прокладывать полосу из несгораемого материала. Можно удалить провода от поверхности стены на минимальное расстояние в 10 мм.

С базовыми советами удается сделать систему электропроводки более безопасной, надежной, устойчивой к повышенным нагрузкам и неблагоприятным условиям эксплуатации.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

Необходимо правильно установить распределительный щиток;
Вся разводка идет от распределительного щитка;
Подключаются осветительные приборы;
Монтируются необходимые розетки.
Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
Если строение создано из дерева потребуется открытый тип проводки кабеля;
Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
Жилы различных проводов можно соединять с помощью пайки либо сварки;
Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.
Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.

Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.

Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.

Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Расчет мощности проводки для бани

После постройки бани вам необходимо проложить в ней проводку. Перед ее прокладкой вам необходимо будет правильно составить схему. Схема проводки в бане должна составляться с учетом агрессивной среды.

Перед началом монтажа вам следует определиться с сечением кабеля. Сечение необходимо выбирать исходя из количества приборов, которые будут находиться в этом помещении. Именно от приборов будет зависеть сила тока. После определения с мощностью всех приборов вам необходимо с помощью специальной таблицы рассчитать сечение. Для бани лучше всего использовать провода с самозатухающей оболочкой.

Если в бане будет устанавливаться дополнительная техника, тогда вам необходимо прибавить к сечению еще несколько миллиметров. Подключение новостройки к электричеству имеет подобный способ расчета кабеля.
