Схемы разводки труб и варианты монтажа системы отопления в частном доме своими руками

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, потому котел висит на стене.

Запуск и определение баланса

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Параметры указываются в проектной документации. Повторная процедура проводится в таких случаях:

  • радиаторы в разных частях помещения нагреваются неравномерно;
  • в одном из них слышится шум воды.

Если все работает исправно, то еще раз проводить балансировку не стоит. Не следует также самостоятельно регулировать параметры, если дом многоквартирный с централизованной системой подачи тепла.

Двухтрубная отопительная система — лучший вариант в больших сооружениях. Сегодня существует несколько ее конструктивных вариантов, поэтому в каждом отдельном случае можно найти подходящий.

Читайте далее:

Двухтрубные системы отопления — виды и особенности монтажа

2-х трубная система отопления – особенности, виды и нюансы монтажа

Отопительная система частного дома «Ленинградка»

Схемы разводки систем отопления — разновидности и их особенности

Отопление частного дома — схемы и виды

Виды двухтрубной системы отопления

1. Во-первых, система классифицируется по типу расширительного бачка. Он бывает закрытого и открытого типа.

  • Открытый тип используется всё реже. Такой бак монтируется только в самой высокой точке отопительной магистрали. Необходимо постоянно следить за тем, чтобы вода из него не выливалась. Давление в такой системе не высокое.
  • Закрытый бак, является полностью герметичной ёмкостью. Благодаря специальной мембране, он либо подаёт воду в трубы, либо забирает её. Этот вариант предпочтительнее, так как даёт возможность системе работать под большим давлением. К тому же, расширительный бак закрытого типа не требует наблюдения.

2. Следующая квалификация – по расположению трубопроводов. Здесь есть тоже 2 варианта.

  • Вертикальная система отопления. Её успешно используют в зданиях с несколькими этажами. Суть такого способа заключается в том, что радиаторы каждого этажа подключаются к вертикальному стояку. Преимущество такого подключения в том, что исключается возможность появления воздушных пробок.
  • Горизонтальная отопительная система. В этом случае, радиаторы подсоединяются к горизонтальному трубопроводу. Чаще такой вариант используется в одноэтажных домах. Для борьбы с воздушными пробками используется кран Маевского.

3. Третий критерий, по которому делится двухтрубное отопление – это способ обустройства разводки.

  • Нижняя разводка. Труба, которая подаёт горячую воду, прокладывается в нижней части дома. Её можно провести под полом, в подвале и так далее. Обратная труба, с остывшей жидкостью, устанавливается ещё ниже. Радиаторы обязательно должны находиться выше котла. Это усилит движение теплоносителя. Также при такой разводке делается верхняя воздушная линия, которая служит для отведения воздуха из магистрали.
  • Верхняя разводка. Трубопровод с нагретой водой устанавливается по верху здания. В основном таким местом является утеплённый чердак. Расширительный бак устанавливается в самой высокой точке магистрали.

Устройство и элементы однотрубной системы отопления

Однотрубная система, как уже говорилось, представляет собой замкнутый контур, включающий котел, магистральный трубопровод, радиаторы, расширительный бак, а также элементы, обеспечивающие циркуляцию теплоносителя. Циркуляция может быть естественной или принудительной.

При естественной циркуляции движение теплоносителя обеспечивается разной плотностью воды: менее плотная горячая вода под напором остывшей, поступающей из обратного контура, вытесняется в систему, поднимается по стояку до верхней точки, откуда происходит ее движение по магистральной трубе и разбор по радиаторам и другим элементам системы. Уклон трубы при этом должен быть не менее 3-5 градусов. Это условие не всегда можно выполнить, особенно в больших одноэтажных домах с протяженной системой отопления, ведь перепад высоты при таком уклоне составляет от 5 до 7 см на метр длины трубы.

Принудительная циркуляция осуществляется циркуляционным насосом, который устанавливают в обратной части контура прямо перед входом в котел. С помощью насоса создается давление, достаточное для сохранения температуры греющей воды в установленных пределах. Уклон магистральной трубы в системе с принудительной циркуляцией может быть значительно меньше – обычно достаточно бывает обеспечить перепад в 0,5 см на 1 метр длины трубы.

Циркуляционный насос для однотрубной системы отопления

Чтобы избежать застоя теплоносителя в случае отключения электроэнергии, в системах с принудительной циркуляцией устанавливают разгонный коллектор – трубу, поднимающую теплоноситель на высоту не менее полутора метров. В верхней точке разгонного коллектора выполняют отвод трубы в расширительный бак, назначение которого – регулирование давления в системе и исключение его аварийного повышения.

В современных системах устанавливают расширительные баки закрытого типа, исключающие контакт теплоносителя с воздухом. Внутри такого бака установлена гибкая мембрана, с одной стороны которой закачен воздух с избыточным давлением, с другой обеспечен выход теплоносителя. Их можно устанавливать в любом удобном месте системы.

Образец подключения расширительного бака к однотрубной системе отопления

Расширительные баки открытого типа проще в устройстве, но требую обязательной установки в верхней точке системы, кроме того, теплоноситель в них активно насыщается кислородом, что может привести к преждевременному выходу из строя стальных труб и радиаторов из-за активной коррозии.

Последовательность установки элементов такова:

  • Нагревательный котел отопления (газовый, дизельный, твердотопливный, электрический или комбинированный);
  • Разгонный коллектор с выходом на расширительный бак;
  • Магистральный трубопровод, обходящий все помещения дома по заданному маршруту. В первую очередь необходимо провести контур в помещения, наиболее нуждающиеся в обогреве: детскую комнату, спальню, ванную, так как температура воды в начале контура всегда выше;
  • Радиаторы, установленные в выбранных местах;
  • Циркуляционный насос непосредственно перед входом обратной части контура в котел.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

однотрубной или последовательной,

двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

  1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
  2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

  • горизонтальный, где применяется горизонтальная разводка трубопроводов;
  • вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

  • насоса циркуляции, который придаёт динамику движения теплоносителю;
  • вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

  • первая проходит по первому этажу;
  • вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

  • количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
  • должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
  • должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана» установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Выбор комплектующих системы

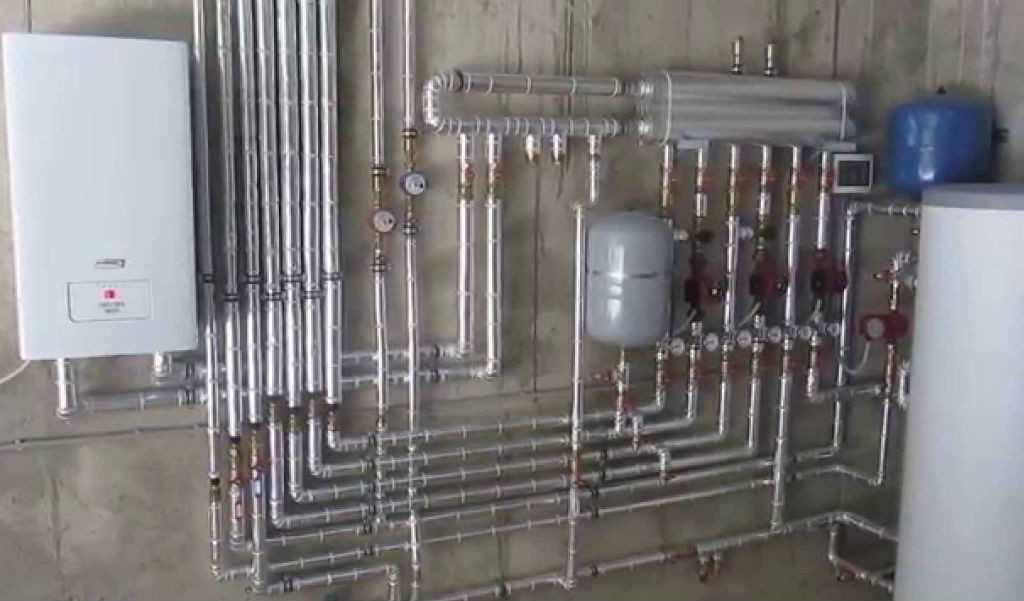

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.

Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

В продаже можно встретить готовые коллекторные блоки, совмещающие в себе подающий и обратный узлы, а также термостатические клапаны и автоматические воздухоотводчики

Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.

При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.

Трубы для систем частных коттеджей

При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:

  • для радиаторов – 50-70 градусов;
  • для теплых полов – 30-40 градусов.

Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».

Полиэтиленовые трубы для контуров отопления в продаже представлены в 200-метровых бухтах; они способны выдерживать давление до 10 кгс/кВ.см и работать при температуре в пределах 95 °С

Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.

Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.

При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.

Вам также может быть информация о том, какие трубы лучше выбрать для отопления, рассмотренная здесь.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.

Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.

Благодаря отличной гибкости трубы, при которой радиус изгиба равен ее диаметру, изделия удобно применять при укладке «теплого пола»

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
